公差第8章 圆锥和角度的公差与配合

公差第8章  圆锥和角度的公差与配合

第8章 圆锥和角度的公差与配合学习目的和要求1.了解圆锥配合的特点、基本参数、形成方法和基本要求。

2.熟悉圆锥公差项目和给定方法;了解圆锥的配合种类及形成;掌握圆锥公差的标注。

3.熟悉角度公差。

4.了解锥度和角度的检测方法。

圆锥结合是一种常用的典型配合,在机械、仪器和工具中应用广泛。

锥度与锥角的标准化,对保证圆锥配合的互换性具有重要意义。

国家于2001年颁布了GB /T157─200l 《圆锥的锥度与锥角系列》、GB /T11334─2005《圆锥公差》GB /T15754─1995《技术制图 圆锥的尺寸和公差标注》等标准,本章仅介绍这些标准的主要内容。

8.1 概 述8.1.l 圆锥配合的特点与圆柱配合相比较,圆锥配合具有如下特点:1.相配合的内、外两圆锥在轴向力的作用下,能自动对准中心,保证内、外圆锥体轴线具有较高的同轴度,且装拆方便。

2.圆锥配合的间隙和过盈,可随内、外圆锥体的轴向相互位置不同而得到调整,而且能补偿零件的磨损,延长配合的使用寿命。

3.圆锥的配合具有较好地自锁性和密封性。

圆锥配合虽然有以上优点,但它与圆柱体配合相比,影响互换性的参数比较复杂,加工和检验也较麻烦,故应用不如圆柱配合广泛。

8.1.2 圆锥配合的基本参数锥度与锥角的基本参数有圆锥表面、圆锥、圆锥长度、圆锥角、圆锥直径和锥度。

1.圆锥表面:由与轴线成一定角度,且一端 相交于轴线的一条线段(母线),围绕着该轴线旋 转形成的表面,如图8-1所示。

2.圆锥体:由圆锥表面与一定尺寸所限定的几 何体。

3.圆锥长度L :最大圆锥直径截面与最小圆 锥直径截面之间的轴向距离。

4.圆锥角α:在通过圆锥轴线的截面内, 图8-1 圆锥表面的形成 两条素线问的夹角。

5.圆锥直径:指与圆锥轴线垂直截面内的直径。

6.锥度C :两个垂直圆锥轴线截面的圆 锥直径D 和d 之差与其两截面问的轴向距离 L 之比,如图8-2所示,即 C=LdD - (8 -1) 锥度C 与圆锥角α的关系为: 图8-2 圆锥的几何参数C=2 tan2α=1:21或cot 2α(8 -2)锥度一般用比何或分式表示,例如:C=1:20或1/20。

圆锥的公差与配合及检测

圆锥的公差与配合及检测
圆锥的公差与配合及检测
• 圆锥的公差与配合概述 • 圆锥的公差 • 圆锥的配合 • 圆锥的检测 • 圆锥的公差与配合的应用 • 圆锥的公差与配合的未来发展
01
圆锥的公差与配合概述
圆锥公差与配合的定义
圆锥公差
圆锥的尺寸、几何参数允许的变 动范围或容许误差。
圆锥配合
圆锥之间或圆锥与其他元件之间 的装配关系,包括间隙、过盈等 。
02
在测量时,需注意选择合适的 测量位置,一般选择在圆锥的 轴线上进行测量,以获取更准 确的测量结果。
03
圆锥表面粗糙度的公差范围需 要根据实际需求和标准进行确 定,以确保圆锥的配合精度和 使用性能。
圆锥形状误差检测
圆锥形状误差检测是衡量圆锥形状精度的关键 环节,通常采用比较测量法或光干涉法进行测 量。
02
圆锥的公差
圆锥直径公差
圆锥直径公差是指圆锥直径的实际值与基本尺寸之间的 允许变动量。
根据不同的精度等级,直径公差可分为IT0至IT18共20 个等级,其中IT表示国际公差。
公差的大小取决于圆锥的精度等级和加工方法,用于保 证圆锥的尺寸精度和互换性。
圆锥直径公差通常用字母F表示,并标注在圆锥直径尺 寸后面。
圆锥角度检测
圆锥角度检测是衡量圆锥形状的重要参数,通常采用角度测量仪进行测量。
在测量时,需注意圆锥角度的测量位置,一般选择在圆锥的轴线上进行测 量,以获取更准确的测量结果。
圆锥角度的公差范围也需要根据实际需求和标准进行确定,以确保圆锥的 配合精度。
圆锥表面粗糙度检测
01
圆锥表面粗糙度检测是衡量圆 锥表面质量的重要参数,通常 采用表面粗糙度测量仪进行测 量。
在机械制造中,圆锥的公差与配合是保证机械设备 运转精度、稳定性和寿命的重要因素。

圆锥的公差配合及检测

圆锥的公差配合及检测

提高圆锥配合精度的技术与方法
精密加工技术
通过采用先进的精密加工技术,可以减小圆锥配合的误 差,提高其精度。例如,采用超精密切削、磨削等加工 方法,可以实现对圆锥表面的高精度加工。
误差补偿技术
通过误差补偿技术,可以对圆锥配合过程中的误差进行 修正,从而提高配合精度。误差补偿技术可以通过软件 或硬件实现,根据实际需要选择合适的补偿方式。
圆锥的公差配合及检测
• 圆锥的公差配合概述 • 圆锥的尺寸公差 • 圆锥的形位公差 • 圆锥的检测方法 • 圆锥公差配合的应用实例 • 圆锥公差配合的发展趋势与展望
01
圆锥的公差配合概述
圆锥公差的定义
圆锥公差是指圆锥体的尺寸和几何公 差,用于控制圆锥体的形状、尺寸和 位置精度。
圆锥公差包括圆锥直径公差、圆锥角 公差、圆锥长度公差等,这些公差直 接影响圆锥体的配合性能和使用寿命 。
圆度公差的测量方法包括比较测量法和仪器测量法,其中仪器测量法又可分为接触 测量法和光学测量法。
圆锥的圆柱度公差
圆锥的圆柱度公差用于限制圆 锥整个长度上横截面的形状误 差,以确保圆锥的直线度和稳
定性。
圆柱度公差值的选择应考虑 圆锥的长度、直径和用途, 以确保圆锥在旋转或运动时
的精确度和稳定性。
圆柱度公差的测量方法与圆度 公差的测量方法类似,可根据 实际情况选择比较测量法或仪
圆锥的端面跳动和端面对轴线的垂直度公差
01
圆锥的端面跳动和端面对轴线的垂直度公差用于限制圆锥端面 的形状误差和端面对轴线的垂直误差。
02
这些公差的确定应根据圆锥的实际尺寸和使用要求进行选择,
以确保圆锥在装配和使用过程中的稳定性和功能要求。
端面跳动和垂直度公差的测量方法包括比较测量法和仪器测量

圆锥配合参数

圆锥配合参数

圆锥配合参数
圆锥配合是一种机械工程中常见的配合形式,适用于连接两个部件,其中一个部件上有圆锥孔,另一个部件上有与之匹配的圆锥柱或锥形销。

这种配合常用于机械传动、连接和定位装配等方面。

圆锥配合的参数通常包括:
1.圆锥角度(锥度):圆锥孔和圆锥柱之间的夹角,常用度数表示,如30
度、45度等。

2.大端直径和小端直径:圆锥孔的两端直径差异,圆锥柱的大端直径和小
端直径。

3.配合长度:圆锥孔和圆锥柱或锥形销的接触长度,影响配合的稳定性和
承载能力。

4.公差等级:用于描述配合尺寸的精度等级,包括最大材料条件和最小材
料条件。

5.表面粗糙度:圆锥孔和圆锥柱的表面粗糙度对于配合的质量和性能有一
定影响。

6.安装方式和装配方式:圆锥配合通常需要特定的安装和装配方法,确保
部件之间的正确连接和位置。

圆锥配合的参数是根据实际工程需要和使用要求而确定的,具体参数会根据不同的设计要求和应用场景而有所不同。

在设计和应用过程中,需要考虑到承载能力、传递力矩、耐磨损性、安装方式等因素,选择合适的配合参数以满足实际使用要求。

圆锥的公差配合及检测

圆锥的公差配合及检测
第4页/共20页
给定截面圆锥直径公差:
第5页/共20页
圆锥公差
圆锥公差值和给定方法: 对于有配合要求的内外圆 锥,其基本偏差按 基孔制选用;对于非配合圆 锥,则选用基本偏差JS 、js 确定内、外圆锥的 公差带位置
一般情况下,圆锥公差只给定直径公差
第6页/共20页
圆锥配合
圆锥配合是通过相互配合的内、外圆锥所规定的轴向位 置

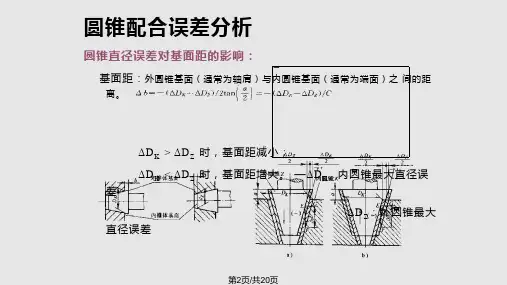

圆锥配合误差分析
圆锥直径误差对基面距的影响:
基面距:外圆锥基面(通常为轴肩)与内圆锥基面(通常为端面)之 间的距
离。
ΔDK > ΔDZ 时,基面距减小;
ΔDK < ΔDZ 时,基面距增大。 —ΔDK :内圆锥最大直径误 差
直径误差
ΔDZ:外圆锥最大
第2页/共20页
圆锥配合误差分析
斜角误差对基面距的影响:
第17页/共20页
锥度的测量
用圆锥量规测量 锥度塞规 内锥体 锥度环规 外锥体 涂色法测量锥度:
高精度工件为工作长度的85%
精密
80%
普通
75%
第18页/共20页
用平台测量
第19页/共20页
感谢您的观看。
第20页/共20页
• 圆锥尺寸标注
第9页/共20页
圆锥尺寸及公差标注• 圆锥锥度标注第10页 Nhomakorabea共20页
圆锥公差的标注
第11页/共20页
圆锥公差的标注
第12页/共20页
圆锥公差的标注
第13页/共20页
圆锥公差的标注
第14页/共20页
圆锥公差的标注
第15页/共20页
相配合圆锥公差的标注
第16页/共20页
相配合圆锥公差的标注

公差配合与技术测量 第5章 圆锥公差与配合

公差配合与技术测量 第5章 圆锥公差与配合
5.1.2 有关圆锥公差的术语及定义 1.圆锥公差的基本参数
(1)公称圆锥。是指设计给定 的理想形状的圆锥。它可用 以下两种形式确定。
① 用一个公称圆锥直径(最大 圆锥直径D、最小圆锥直径d、 给定截面圆锥直径dx)﹑公 称圆锥长度L、公称圆锥角α 或公称锥度C来表示公称圆 锥,如图5-3所示。
② 用两个公称圆锥直径和公称 圆锥长度L来表示公称圆锥。
合的特点如下。 (1)内、外两圆锥体 的配合,可以自动定
心,容易保证内、外
圆锥体的轴线具有较
高的同轴度,而且能 快速装拆。
图5-1 圆锥体
第5章 圆锥的公差与配合
(2)圆锥配合的间隙和过盈,可随内、外圆锥体的轴 向相互位置不同而得到调整,而且能补偿零件的磨损, 延长配合的使用寿命。 (3)圆锥体的配合具有较好地自锁性和密封性。 (4)内、外圆锥体的配合比较复杂,影响互换性的参 数比较多,加工和检验也相对麻烦。
C 2tan a 1: 1 cot a 2 22
锥度一般用比例或分式表示,例如C = 1∶20或1/20。 一般用途圆锥的锥度与锥角系列见表5-1。为便于圆锥 件的设计、生产和控制,表中给出了圆锥角或锥度的
推算值,其有效位数可按需要确定。为保证产品的互
换性,减少生产中所需的定值工具、量具规格,在选
用时应当优先选用第一系列。特殊用途圆锥的锥度与
锥角系列见表5-2,它仅适用于某些特殊行业,在机床、 工具制造中,广泛使用莫氏锥度。常用的莫氏锥度共
有7种,从0号至6号,使用时,只有相同号的莫氏内、 外锥才能配合。
5-1 第5章 圆锥的公差与配合
5-2 第5章 圆锥的公差与配合
第5章 圆锥的公差与配合
图5-6 极限圆锥角和圆锥角公差带

圆锥的公差配合及检测全解

圆锥的公差配合及检测全解

第8章 圆锥的公差配合及检测 互换性与技术测量
概述
▪ 锥度在机器结构中应用广泛。圆锥配合是各种 机械常用的联结和配合型式。
▪ 圆锥结合具有较高的同轴度、配合自锁性好、 密封性好、间隙和过盈可以调整、能传递一定 扭矩、传动副简单可靠、装拆方便等优点。
▪ 锥度公差的标准化,是提高产品质量,保证零、 部件的互换性不可缺少的环节。
第8章 圆锥的公差配合及检测 互换性与技术测量
8.1 锥度与锥角
8.1.1 常用术语及定义
▪ 1.圆锥表面:与轴线成一定角度,且一端相交与轴线 的一根直线(母线),围绕着该轴线旋转形成的表面。
▪ 2.圆锥:由圆锥表面与一定尺寸所限定的几何体。外
圆锥是外表面为圆锥表面的几何体;内圆锥是内表面 为圆锥表面的几何体。
▪ 3.圆锥角:在通过圆锥轴线 的截面内两条素线间的夹角 称为圆锥角。圆锥角的代号来自母线 /2轴线
为,斜角(圆锥角之半)
的代号为/2。
圆锥表面
第8章 圆锥的公差配合及检测 互换性与技术测量
8.1 锥度与锥角
8.1.1 常用术语及定义
▪ 4.圆锥直径:圆锥在垂直于轴线截面上的直径。常用 圆锥直径有:最大圆锥直径D、最小圆锥直径d和给定 截面圆锥直径dx。
一般用途圆锥的锥度与锥角(摘自GB/T 157-2001)
第8章 圆锥的公差配合及检测 互换性与技术测量
锥度与锥角系列:
一般用途圆锥的锥度与锥角(续)(摘自GB/T 157-2001)
第8章 圆锥的公差配合及检测 互换性与技术测量
锥度与锥角的应用:
标记 120º 90º 75º 60º 45º 30º 13 15 17
学习指导
本章学习的目的是掌握圆锥结合的特 点、基本功能要求和配合的形成方法,为 合理选用圆锥的公差与配合,进行圆锥尺 寸精度设计打下基础。学习要求是掌握圆 锥结合的特点及锥度与锥角、圆锥公差中 的术语定义;掌握圆锥公差项目及给定方 法;掌握圆锥配合的形成方法以及结构型 圆锥配合的确定方法。了解位移型圆锥配 合的确定方法。

第8章圆锥的公差配合及检测

第8章圆锥的公差配合及检测
▪ 3.圆锥直径公差TD:圆锥直径的允许变动量。其数值 等于允许的上极限圆锥直径与下极限圆锥直径之差: TD = Dmax – Dmin = dmax – dmin
第8章 圆锥的公差配合及检测 互换性与技术测量
8.2 圆锥公差
8.2.1 圆锥公差的术语及定义
▪ 4.圆锥直径公差区(带):两个极限圆锥所限定的区 域。
其公差区是由两个极 限圆锥所限定的区域 ,如下页图所示
TD的公差等级和数值及以公差带的 代号以公称圆锥直径(一般取最大 圆锥直径D)为公称尺寸按圆柱公差 GB/T1800.3—1998《极限与配合》标 准规定选取。
对于有配合要求的圆锥,其内、外 圆锥直径公差区位置,按GB12360— 1990《圆锥配合》中有关规定选取 对于无配合要求的圆锥,其内、外 圆锥直径公差带位置,建议选用基 本偏差Js、js确定内、外圆锥的公差 区位置。
第8章 圆锥的公差配合及检测 互换性与技术测量
8.2 圆锥公差
8.2.1 圆锥公差的术语及定义
▪ 国准GB/T 11334-2005《圆锥公差》,适用于锥角 C=1:3~1:500,圆锥长度L=6~630的光滑圆锥工件。
▪ 1.公称圆锥:设计给定的理想形状的圆锥。公称圆锥 可以用两种方式确定:
C ➢ 给定两个公称圆锥直径
第8章 圆锥的公差配合及检测 互换性与技术测量
主要内容
第八章 圆锥的公差配合及检测
第一节 圆锥的锥度与锥角 第二节 圆锥公差 第三节 圆锥配合 第四节 锥度的测量
x L
d dx D
第8章 圆锥的公差配合及检测 互换性与技术测量
学习指导
本章学习的目的是掌握圆锥结合的特 点、基本功能要求和配合的形成方法,为 合理选用圆锥的公差与配合,进行圆锥尺 寸精度设计打下基础。学习要求是掌握圆 锥结合的特点及锥度与锥角、圆锥公差中 的术语定义;掌握圆锥公差项目及给定方 法;掌握圆锥配合的形成方法以及结构型 圆锥配合的确定方法。了解位移型圆锥配 合的确定方法。

圆锥的公差配合

圆锥的公差配合
二、圆锥公差的标注
三、圆锥直径公差区的选择 1.结构型圆锥配合的内外锥直径公差区选择 2.位移型圆锥配合的内外锥直径公差区选择
四、圆锥直径偏差和锥角偏差对基面距的影响
圆锥直径偏差对 基面距的影响
斜角偏差对基面距的影响
五、未注公差角度的极限偏差 六、圆锥的表面粗糙度
圆锥角公差AT——圆锥角公差AT共分12个公差等级, 用AT1、AT2、……、AT12表示。其中AT1精度最高,等 级依次降低,AT12精度最低。
圆锥的形状公差TF——圆锥的形状公差按 GB/T15754—1995《技术制图 圆锥的尺寸和公差注法》 的规定选取。
2.圆锥公差的给定方法 1)给出圆锥的公称圆锥角α(或锥度C)和圆锥直径公 TD,由TD确定两个极限圆锥。 2)给出给定截面圆锥直径公差TDS和圆锥角公差AT。
七种,最小的是0号,最大的是6号。
2.米制圆锥
米制圆锥分4号、6号、80号、100号、120号、140号、 160号和200号八种,其中140号较少采用。它们的号码 表示的是大端直径,锥度固定不变,即C=1∶20。圆锥 半角α/2=1°25′56″。
3.锥度在图样上ห้องสมุดไป่ตู้标注
三、圆锥公差的术语与定义 1.公称圆锥 公称圆锥可用两种形式确定: 1)一个公称圆锥直径(最大圆锥直径D、最小圆锥直径 d、给定截面圆锥直径dx)、公称圆锥长度L、公称圆锥 角α和公称圆锥度C。
2)两个公称圆锥直径和公称圆锥长度L。
2.实际圆锥 实际圆锥是实际存在并与周围介质分隔,可通过测
量得到的圆锥
3.极限圆锥 与公称圆锥共轴且圆锥角相等,直径分别为上极限
直径和下极限直径的两个圆锥。在垂直圆锥轴线的任一 截面上,这两个圆锥的直径差都相等

圆锥的公差与配合

圆锥的公差与配合
中AT1公差等级最高,其余依次降低。
互换性与测量技术基础
第二节 圆锥的公差及其应用
3.圆锥的形状公差TF
指素线直线度公差、圆度公差等。一般情况下,圆 锥的形状公差不单独给出,而是由对应的两极限圆锥 公差带限制。当对形状精度要求较高时,应单独给出 相应的形状公差,其数值从GB/T 1184—1996《形状 和位置公差 未注公差值》中选取,但应不大于圆锥直 径公差的一半。
设计时,公称直径一般选Di或de。
互换性与测量技术基础
第一节 圆锥与圆锥配合
(4)圆锥长度(L)指圆锥最大直径与最小直径所在截面之
间的轴向距离。
内圆锥的长度Li
外圆锥的长度Le
(5)圆锥配合长度(H)指内、外圆锥配合面间的轴向距离。
互换性与测量技术基础
第一节 圆锥与圆锥配合
(6)锥度(C) 指圆锥的最大直径与最小直径之差与圆锥
互换性与测量技术基础
互换性与测量技术基础
第二节 圆锥的公差及其应用
4.给定截面圆锥直径公差TDS
一般不规定给定截面圆锥直径公差,只有对圆 锥工件有特殊要求时,才规定此项公差,但还必
须同时规定圆锥角公差AT,二者的关系如上图。 给定截面圆锥直径公差TDS不能控制圆锥角误差 ΔAT,两者相互无关,应分别满足要求。
长度之比。
C=(D-d)/L
锥度C与圆锥角α的关系
1 C=2tan(α/2) =1∶2 cot(α/2)
GB/T l57—2001规定了一般用途和特殊用途的圆锥的锥 度与圆锥角系列,见表6-1、表6-2。
互换性与测量技术基础
第一节 圆锥与圆锥配合
(7)基面距(a) 指相互结合的内、外圆锥基面间的距离。
互换性与测量技术基础

ch08第8 章 圆锥的公差与配合

ch08第8 章 圆锥的公差与配合

图 8.6 内、外圆锥的配合
图 8.7 斜角误差对基面距的影响
·151·
·152·
互换性与测量技术基础
8.2.2 圆锥角误差对锥面距的影响
圆锥角误差对基面距也产生影响,若乃采用基面距在大端,并设直径无误差,有两种
可能的情况:
① 外圆锥斜角误差 ΔαZ / 2 >内圆锥斜角误差 ΔαK / 2 ,即 αZ / 2 > αK / 2 如图 8.7(a)所
·149·
·150·
互换性与测量技术基础
表 8-3 莫氏圆锥的主要尺寸和公差
莫氏圆锥
0 1 2 3 4 5
6
锥度
1∶19.212 1∶20.047 1∶20.020 1∶19.922 1∶19.254 1∶19.002
1∶19.180
基本尺寸
2°58′54″ 2°51′26″ 2°51′41″ 2°52′32″ 2°58′31″
7∶24
1∶9 1∶16.666 1∶12.262 1∶12.972 1∶15.748 1∶18.779 1∶19.264 1∶20.288 1∶19.002 1∶19.180 1∶19.212 1∶19.254 1∶19.922 1∶20.020 1∶20.047
推算值
圆锥角α
锥度C


1∶3.070115
1∶3
18°55′28.7″18.924644° -
1∶40 1°25′56.4″1.432222° -
1∶4 14°15′0.1″ 14.250033° -
1∶50
1°8′45.2″ 1.145877° -
1∶5
11°25′16.3″11.421186° -
1∶100

公差配合与检测技术课件-圆锥配合概述

公差配合与检测技术课件-圆锥配合概述
圆锥配合的互换性与检测
导入
圆锥配合概述
圆锥配合是机械产品中常用的典型结构之一。比 如,加工中心是一种能够实现自动换刀的现代化机床, 其所使用的刀柄与主轴之间的连接是圆锥配合,是其 实现自动换刀的一项重要的关键技术。
圆锥的配合特点有哪些?
圆锥配合概述
圆锥是由圆锥表面和一定尺寸所限定的几何体,如图1所示。圆锥配合是机械设备中常用的 典型结构。
1.圆锥配合的特点: 1、间隙和过盈可以调整; 2、对中性好,即易保证配合的同轴度要求; 3、具有良好的自锁性和密封性; 4、结构复杂,加工和检验困难。
图1 圆锥体
圆锥配合概述
2.圆锥配合的分类
根据内、外圆锥相对轴向位置 ➢ 间隙配合——主要用于有相对转动的机构中,如圆锥滑动轴承。 ➢ 过盈配合——主要用于对中定心或密封要求的场合 ➢ 紧密配合——主要用于传递扭矩,利用摩擦自锁性可以传递较大的扭矩
圆锥配合概述
2.圆锥配合的形成方法
位移型圆锥配合是通过调整内、外圆锥相对轴向位置的方法,以得到所需配合 性质的圆锥配合,如图3所示。
(a)由轴向位移形成圆锥间隙配合 (b)由施加装配力形成圆锥过盈配合 图3 位移型圆锥配合

课堂小结
圆锥配合特点 圆锥配合分类 圆锥配合形成方式
谢谢观看
圆锥配合概述
3.圆锥配合的形成方法
结构型圆锥配合是指由内、外圆锥本身的结构或基面距,来确定装配后的最终 轴向位置,以得到所需配合性质的圆锥配合,如图2所示。这种配合方式可以得到 间隙配合,过渡配合和过盈配合,配合性质完全取决于内、外圆锥直径公差带的 相对位置。
(a)由结构形成的圆锥间隙配合 (b)由基面距形成的圆锥过盈配合 图2 结构型圆锥配合

第九章 圆锥的公差配合及其测量

第九章 圆锥的公差配合及其测量

第九章 圆锥的公差配合及其测量
第二节
圆锥公差
圆锥公差要求在图样上的标注
当按照给出圆锥角ɑ(或锥度C)的理论正确值和圆锥直径 公差TD这种方法给出圆锥公差要求时,还应该在圆锥尺寸标注 后加注T,如图5-1-3所示。这时,圆锥直径公差TD具有综合性 ,即直径误差、锥角误差、表面形状误差均控制在圆锥公差 TD的范围内。在这种情况下,圆锥直径公差TD所限制的最大圆 锥角误差值Δ α max见表5-1-2。实际圆锥角可允许ɑ±Δ α max 范围内变化,ɑ为基本圆锥角。
第九章 圆锥的公差配合及其测量
第二节
圆锥公差
未注公差角度的极限偏差
未注公差角度的极限偏差见下表。它是在车间一般加工 条件下可以保证的公差。
未注公差角度的极限偏差(摘自GB1335-89)
第九章 圆锥的公差配合及其测量
第三节
圆锥配合
GB12360-90《圆锥配合》适用于锥度C从1:3至1:500,基本 圆锥长度L从6~630mm,直径至500mm光滑圆锥的配合。 圆锥公差与配合制是由基淮制、圆锥公差和圆锥配合组成。
第九章 圆锥的公差配合及其测量
第三节
圆锥配合
3、圆锥配合的形成 结构型圆锥配合,如图所示。
结构型圆锥配合
第九章 圆锥的公差配合及其测量
第三节
圆锥配合
位移型圆锥配合,如图所示。
位移型圆锥配合 1-终止位置 2-实际初始位置
第九章 圆锥的公差配合及其测量
第四节
角度和锥度的检测
1、比较测量法 比较测量法是用角度量具与被测角度比较,用光隙法或涂 色法估计被测角度的误差。 角度量块 :主要用于检测某些 角度测量工具(如万能角度尺), 校对角度样板;也可于精密机床加工 时的角度调整或直接检测工件角度。

圆锥的公差配合与测量

圆锥的公差配合与测量
