200kW并网光伏项目技术方案
江西南昌200KW光伏发电技术方案(1)
深圳市华阳绿色建筑节能有限公司南昌五湖大酒店屋面200KW光伏电站技术方案建设单位：项目名称：项目验收单位：项目技术支持：深圳市华阳绿色建筑节能有限公司技术部项目一级服务商：深圳市华阳绿色建筑节能有限公司公司地址：深圳市南山科技园豪威大厦附楼编制日期：2015-07-14目录目录 (2)一、总体设计 (3)1.1. 系统概述 (3)1.2. 系统示意图 (4)二、太阳能资源 (4)2.1. 建站地址 (4)2.2. 地理坐标 (4)2.3. 年日照小时 (4)三、方案设计 (5)3.1.1 设计依据 (5)3.1.2 设计原则 (6)3.2. 系统构成 (7)3.2.1 光伏并网逆变器设计 (7)3.2.2 性能特点 (7)3.2.3 安全、标准与认证 (8)3.2.4 原理框图 (8)3.2.5 技术参数 (8)3.3. 交流开关配电柜 (9)3.3.1 性能特点 (9)3.3.2 原理图 (10)3.3.3 技术参数 (10)3.4.光伏阵列设计 (11)四、初步工程设计 (12)4.1.1 方阵支架基础设计 (13)4.1.2太阳能电池安装倾角 (13)4.2.1 电站防雷和接地设计 (14)4.2.2 系统可靠性、安全性 (14)4.3. 系统效率与发电量评估 (15)4.3.1 并网系统效率的确定 (15)4.3.2 并网光伏发电系统发电量测算 (16)4.3.3 节能量评估 (17)五、项目风险分析 (17)5.1. 技术风险 (17)5.2. 政策风险 (18)5.3. 环境保护评价 (18)六、200KW光伏电站的经济分析 (18)6.1. 投资收回年限： (18)6.2. 项目实施年限 (20)一、总体设计1.1.系统概述根据屋顶有效面积，设计为200KW光伏并网系统。
经配电装置并入380V交流电网。
每个光伏并网发电单元的电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池阵列经防雷汇流箱汇总后接入逆变器，然后经光伏并网逆变器和交流防雷开关柜、计量装置集中并入380V三相低压电网。

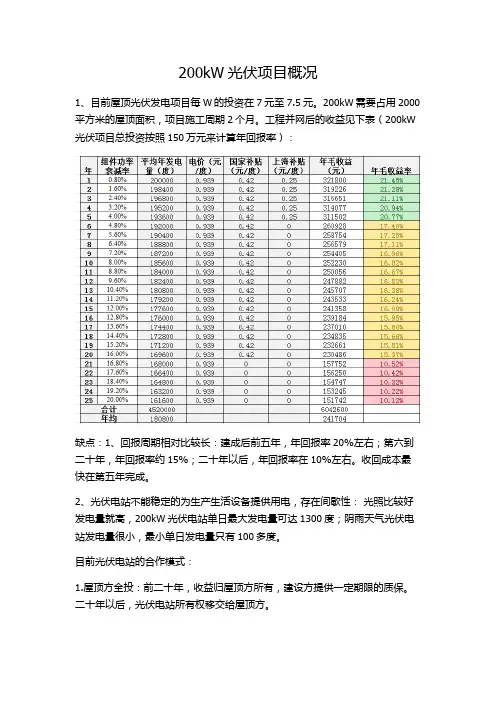

200kW光伏项目概况
200kW光伏项目概况
1、目前屋顶光伏发电项目每W的投资在7元至7.5元。
200kW需要占用2000平方米的屋顶面积，项目施工周期2个月。
工程并网后的收益见下表（200kW 光伏项目总投资按照150万元来计算年回报率）：
缺点：1、回报周期相对比较长：建成后前五年，年回报率20%左右；第六到二十年，年回报率约15%；二十年以后，年回报率在10%左右。
收回成本最快在第五年完成。
2、光伏电站不能稳定的为生产生活设备提供用电，存在间歇性：光照比较好发电量就高，200kW光伏电站单日最大发电量可达1300度；阴雨天气光伏电站发电量很小，最小单日发电量只有100多度。
目前光伏电站的合作模式：
1.屋顶方全投：前二十年，收益归屋顶方所有，建设方提供一定期限的质保。
二十年以后，光伏电站所有权移交给屋顶方。
2.建设方全投：前二十年，屋顶方按照电费打折形式使用光伏电，其余收益归建设方所有。
二十年以后，光伏电站所有权移交给屋顶方。
3.双方共同投资：前二十年，双方按照约定进行收益分配；二十年以后，光伏电站所有权移交给屋顶方。
200KW并网发电系统方案
17
18
19
十一、理） Sales Department 销售部 T: +86 769 2202 8588 ext2002 F: +86 769 2202 6771 E:mk002@ 全天自动化能源科技(东莞)有限公司 APM Technologies (DongGuan) Ltd 广东省东莞市南城区高盛科技园高盛科技大厦109号 109# Gosun Science Building Gosun Science Park, NanCheng District DongGuan GuangDong, China Web:
连接
内部布线合理、布局美观，内部连接使用铜 排连接 浪涌保护器国际知名品牌） 防雷接地符合防雷规范技术要求 光伏防逆流保护装置（可选）
11
4.支架
太阳能支架材质一般分为角铁烤漆、镀锌槽钢及全铝三种，支架需具有防生锈、 抗台风、抗雪灾等功效。据安装地点来定，支架可分为：地面式、屋面式、墙面式、 便携式。具体安装方式可据当地纬度来调节倾斜角度。 角铁型支架属于低档型。一般用于简易型光伏发电系统。因做过粗糙（电焊），此 类支架成本低，但牢固性、抗台风及抗雪灾性均不强。
1路
-25°C to +60°C 功能 -40°C to +85°C 5-95% 无凝结 室内 AC220V/50Hz IP40 冷轧钢板 2200mm×1400mm×600mm RS485 立式 柜体由标准化型钢组成，便于拆卸，组合灵 活 母线框采用模块化并装 具有标准的RS485数字通讯接口与监控系统
20
镀锌槽钢型支架属于中高档型。为市面常用型，广泛应用于各类小、中、大型光伏 发电系统，其做工精细，此类支架价格适中，牢固性、抗台风及雪灾性均很强，为 市面主流型。

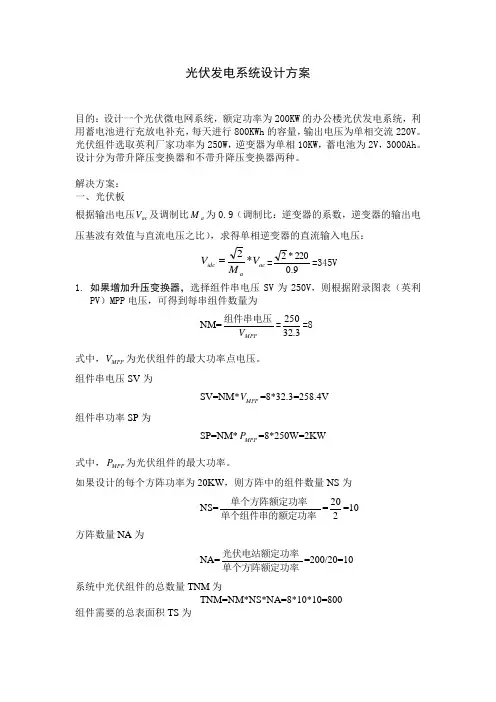

200KW,800KWh光伏发电设计方案
光伏发电系统设计方案目的：设计一个光伏微电网系统，额定功率为200KW 的办公楼光伏发电系统，利用蓄电池进行充放电补充，每天进行800KWh 的容量，输出电压为单相交流220V 。
光伏组件选取英利厂家功率为250W ，逆变器为单相10KW ，蓄电池为2V ，3000Ah 。
设计分为带升降压变换器和不带升降压变换器两种。
解决方案： 一、光伏板根据输出电压ac V 及调制比a M 为0.9（调制比：逆变器的系数，逆变器的输出电压基波有效值与直流电压之比），求得单相逆变器的直流输入电压： ac a idc V M V *2=9.0220*2=345V 1. 如果增加升压变换器，选择组件串电压SV 为250V ，则根据附录图表（英利PV ）MPP 电压，可得到每串组件数量为 NM=MPPV 组件串电压=3.32250=8 式中，MPP V 为光伏组件的最大功率点电压。
组件串电压SV 为SV=NM*MPP V =8*32.3=258.4V 组件串功率SP 为SP=NM*MPP P =8*250W=2KW 式中，MPP P 为光伏组件的最大功率。
如果设计的每个方阵功率为20KW ，则方阵中的组件数量NS 为 NS=单个组件串的额定功率单个方阵额定功率=220=10方阵数量NA 为NA=单个方阵额定功率光伏电站额定功率=200/20=10系统中光伏组件的总数量TNM 为TNM=NM*NS*NA=8*10*10=800 组件需要的总表面积TS 为TS=144*4.25*4.251495*990*800=127442ft（此计算中表面积由总的组件数量和每个组件长度、宽度相乘得到，（W*H 指宽*高） 里面有单位转换 in 与mm 转换 1英寸=25.4毫米 ）计算升压变换器 （由于光伏方阵为10个，每个方阵配备一个升压变换器，则变换器数量为10个） 升压变换器额定功率为升压变换器额定功率=变换器数量光伏电站容量=10200=20KW升压变换器占空比为 D=1-o i V V =1-3454.258=0.2512. 如果不用升压变换器，则方案为根据图表（英利PV ）MPP 电压，可得到每串组件数量为 NM=MPPV 组件串电压=3.32345=11 式中，MPP V 为光伏组件的最大功率点电压。
锦州200KW并网电站设计
锦州200KW光伏并网工程设计方案北京哈博太阳能电力有限公司2009-11-101.工程概况本工程为锦州博阳新世纪厂区光伏电站，占地3000平方米，总装机容量200kWp，年发电量为---万度，安装方式采用固定式阵列安装，接入方式采用并网接入方式，接入点电压等级0.4KV。
2.设计标准1)《光伏系统并网技术要求》国标GB/T19939—20052)《地面用光伏（PV）发电系统》国标GB/T18479—20013)《电气装置安装工程施工及验收规范》4)《钢筋混凝土结构预埋件》国家建筑标准设计图集04G3625)《电缆敷设》国家建筑标准设计图集D101-1~76)《建筑物防雷设施安装》国家建筑标准设计图集99D50-17)《等电位联结安装》02D501-23.设计原理本设计原理是在项目建设地安装太阳能电池组件，太阳能电池组件将太阳光能转化为电能，电能通过汇流输送到并网逆变器，将直流电逆变成交流电输送入到当地380V 电网。
图1光伏发电并网方式原理图并网光伏电站主要由光伏阵列、并网逆变器、输配电系统和远程监测系统组成，包括太阳电池组件、直流电缆及汇流箱、逆变器、升压设备、交流电缆、输配电母线段、开闭所等。
其中，光伏组件到逆变器的电气系统称为光伏发电系统单元，交流输配电部分是常规电力输配电系统。
光伏阵列将太阳能转换为直流电能，通过汇流箱（直流配电箱）传送到与之相连接的逆变器的直流输入端；逆变器采用MPPT（最大功率跟踪）技术使光伏阵列保持最佳输出状态，同时将直流电转换成为与电网频率和相位均相同的交流电能，符合电网并网发电的要求；逆变器发出的交流电能经过输配电接入380V电网。
光伏并网逆变器本身带有数据采集和通讯功能，可以监测光伏阵列的电压、电流等直流侧运行参数，电网的电压、频率、逆变器输出电流、功率、功率因数等交流侧运行参数，以及太阳辐射、风速、温度等环境参数。
将光伏电站中的逆变器通讯接口用数据总线连接，逆变器运行数据通过配套的监控设备的汇总和存储，再传送到监控计算机上，通过配套的专用监测软件提供给光伏电站工作人员使用。
光伏并网方案
3.提高电网供电质量和供电可靠性。
4.促进光伏产业发展，创造良好的经济效益。
三、方案设计
1.项目选址
（1）根据当地太阳能资源、土地资源、电网接入条件等因素，选择合适的光伏电站建设地点。
（2）项目用地应符合国家关于土地管理的相关规定，确保合法合规。
2.发电系统设计

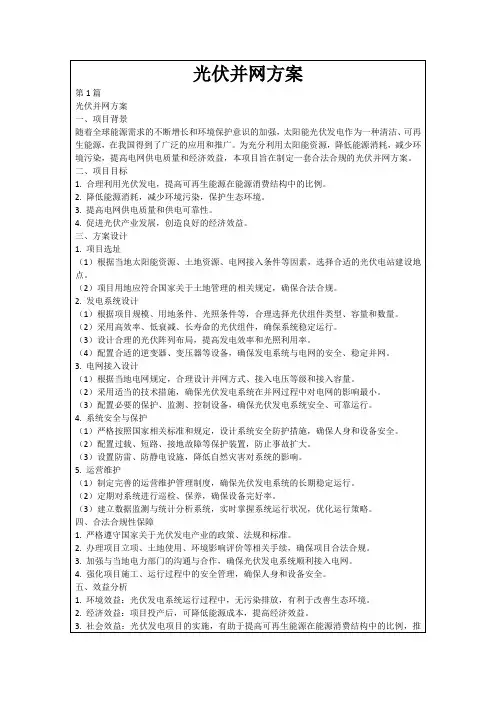

光伏并网方案
第1篇
光伏并网方案
一、项目背景
随着全球能源需求的不断增长和环境保护意识的加强，太阳能光伏发电作为一种清洁、可再生能源，在我国得到了广泛的应用和推广。为充分利用太阳能资源，降低能源消耗，减少环境污染，提高电网供电质量和经济效益，本项目旨在制定一套合法合规的光伏并网方案。
二、项目目标
1.合理利用光伏发电，提高可再生能源在能源消费结构中的比例。
-配置保护、监测、控制设备，保障光伏发电系统的安全运行。
4.系统安全与保护
-按照国家标准和规定，设计系统安全防护措施，确保人身和设备安全。
-设置过载、短路、接地故障等保护装置，防止事故扩大。
-考虑防雷、防静电设施，降低自然灾害对系统的影响。
5.运营维护与管理
-制定运营维护管理制度，确保光伏发电系统的长期稳定运行。
二、项目目标
1.实现光伏发电系统的高效运行，提高能源利用效率。
2.促进环境保护，减少温室气体排放。
3.确保光伏发电系统与电网的稳定、安全并网。
4.严格遵守国家相关法规，保障项目合法合规。
三、方案设计
1.项目选址与土地使用
-根据太阳能资源、土地资源、电网接入条件等因素，选择适宜的光伏电站建设地点。
-土地使用需符合国家土地管理法规，办理土地征用、使用等相关手续。
200KW屋顶光电系统设计方案
200KW屋顶光电系统设计方案1. 引言本文档旨在提供一份关于设计200KW屋顶光电系统的方案。
该方案将包括系统架构、组件选择、电气参数以及设计考虑等内容。
2. 系统架构200KW屋顶光电系统的设计将基于光伏组件与逆变器的组合。
系统架构如下：该架构包括光伏组件、逆变器、电池储能系统以及连接到主网的电力接入点。
3. 组件选择在选择光伏组件时，应考虑以下因素：- 高效率：选择高效率的光伏组件，以提高系统的发电效率。
- 耐用性：选择耐用性较高的光伏组件，以确保系统的长期可靠性。
- 成本效益：平衡价格与性能，选择具有合理成本效益的光伏组件。
逆变器的选择也非常重要：- 适配性：选择适配于光伏组件的逆变器，以确保系统的兼容性。
- 高效率：选择高效率的逆变器，以最大程度地提高系统的发电能力。
- 可靠性：选择可靠性较高的逆变器，以确保系统的长期运行稳定性。
4. 电气参数根据200KW屋顶光电系统的设计需求，以下是典型的电气参数：- 额定功率：200KW- 额定电压：AC 380V- 频率：50Hz- 逆变器效率：95%- 光伏组件效率：20%请注意，这些参数可以根据具体需求进行调整和优化。
5. 设计考虑在设计200KW屋顶光电系统时，需要考虑以下方面：- 屋顶结构：确保屋顶能够承受光伏组件的重量并提供安全固定装置。
- 天气条件：考虑当地气候条件，选择适用于各种天气条件的光伏组件和逆变器。
- 电网连接：确保光电系统与主网的连接符合当地的电力规范和安全标准。
- 光照情况：评估屋顶的光照情况，以确定最佳的光伏组件布局和朝向。
6. 结论本文档提供了一份关于设计200KW屋顶光电系统的方案。
通过考虑系统架构、组件选择、电气参数以及设计考虑等因素，可以提供一种高效、可靠且符合需求的光电系统设计方案。
如有任何问题或需进一步讨论，请随时与我们联系。
光伏并网实施方案
光伏并网实施方案光伏并网是指将光伏发电系统与电网进行连接，将光伏发电系统所产生的电能送入电网，并实现与电网的互动。
光伏并网实施方案是光伏发电项目建设中的重要环节，其合理性和科学性直接影响着光伏发电系统的安全稳定运行。
本文将就光伏并网实施方案进行详细介绍。
首先，光伏并网实施方案应当充分考虑光伏发电系统的布局和设计。
在选择并网点时，需考虑到电网的负荷情况、输电线路的距离等因素，以确保光伏发电系统的并网点能够满足电网接入的要求。
同时，在光伏电站的布局设计中，应当合理利用场地资源，尽可能减少光伏板之间的遮挡影响，提高光伏发电系统的发电效率。
其次，光伏并网实施方案需考虑到光伏发电系统与电网的匹配性。
在光伏并网系统设计中，应当充分考虑光伏发电系统和电网的电压、频率等参数的匹配性，确保光伏发电系统能够平稳地接入电网，并且在并网后能够稳定地运行。
同时，还需考虑到光伏发电系统的逆变器和电网的保护装置的匹配性，以确保并网后的安全运行。
第三，光伏并网实施方案应当考虑到并网后的运行管理。
在光伏并网系统的设计中，应当充分考虑到并网后的运行管理问题，包括对光伏发电系统的实时监测、故障诊断和处理等。
同时，还需考虑到光伏发电系统与电网的运行协调性，以确保光伏发电系统在并网后能够稳定、安全地运行。
最后，光伏并网实施方案需要考虑到并网后的经济效益。
在光伏并网系统的设计中，应当充分考虑到并网后的经济效益问题，包括光伏发电系统的发电收益、电网补贴政策等。
同时，还需考虑到光伏发电系统的运维成本和维护成本，以确保光伏发电系统在并网后能够取得良好的经济效益。
综上所述，光伏并网实施方案是光伏发电项目建设中的重要环节，其合理性和科学性直接影响着光伏发电系统的安全稳定运行和经济效益。
因此，在光伏并网系统的设计中，需要充分考虑到光伏发电系统的布局和设计、光伏发电系统与电网的匹配性、并网后的运行管理和经济效益等方面的问题，以确保光伏发电系统能够安全、稳定地接入电网，并取得良好的经济效益。
200kw光伏发电技术解决方案
200KW分布式光伏电站技术解决方案目录目录 (1)一、项目概况 (2)1.1 项目地点及建设规模 (2)1.2 项目地理位置 (2)1.3 并网接入 (2)二、项目场址太阳能资源 (2)三、光伏电站系统设计 (3)3.1并网光伏系统原理 (3)3.2 电站总体规划 (4)3.3光伏发电系统设计 (5)3.3.1设计原则 (5)3.3.3发电系统图 (5)3.4 光伏系统主要配件 (6)3.4.1 光伏组件 (6)3.4.2 并网逆变器 (7)3.5 组件安装支架 (10)3.6 发电量估算 (10)四、设备清单 (12)一、项目概况1.1 项目地点及建设规模公司位于松原市，建造占地面积1908m²。
本项目拟在厂区内的联合厂房和仓库建设分布式光伏电站，总装机容量为200kW。
1.2 项目地理位置项目地点：经度：纬度：1.3 并网接入项目接入电压：380V AC/50Hz并网类型：380V用户侧并网（自发自用余电上网）发电系统的电能质量满足《光伏电站接入电网技术规定》（Q/GDW617-2011）的要求。
另外并网逆变器必须具备孤岛保护功能，在电力系统出现故障或电力检修时能迅速断开与电网的连接。
二、项目场址太阳能资源据统计，松原市每年的太阳辐射总量达到1449kWh/m2，日平均值峰值日照时间为为4h。
具体每月份的太阳能辐照强度如下表所示：三、光伏电站系统设计3.1并网光伏系统原理系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、380V的交流电，经交流配电箱与用户侧并网，向负载供电。
本项目并网接入系统方案采用380V低压并网，适用于自发自用/余量上网（接入用户电网）的光伏电站，单个并网点参考装机容量20kW～300kW。
如图3-1所示：图3-1 光伏电站并网发电系统框图图3-2 光伏电站并网发电示意图3.2 电站总体规划.图3-3 光伏电站平面布置图根据现场勘察，屋顶为彩钢瓦屋面，新增光伏荷载为0.6KN/m2，经校验也能满足荷载要求。
200kw光伏电站施工方案
200kw光伏电站施工方案一、项目概述200kW光伏电站是一种基于太阳能光伏发电技术的发电设施，通过太阳能电池板将太阳能转化为电能，并通过逆变器转换为交流电，供电给用户。
本项目的目标是在规定的施工周期内，按照相关标准和规范，完成200kW光伏电站的建设任务。
二、项目流程1.前期准备：进行项目立项，确定项目范围、目标和时间计划，制定项目管理计划。
2.设计阶段：进行项目设计，包括电站的选址、布局设计、光伏组件的选择等。
3.采购阶段：根据设计方案，进行设备和材料的采购，包括太阳能电池板、逆变器、支架等。
4.施工准备：搭建施工现场，准备所需的施工设备和人员，制定施工方案和安全管理措施。
5.基础施工：进行基础工程建设，包括地基处理、地下管线的铺设等。
6.组件安装：根据设计方案，进行太阳能电池板和逆变器的安装和连接。
7.系统调试：进行电站系统的调试和检测，确保各个部件正常运行。
8.并网接入：将光伏电站与电网相连接，进行并网接入测试。
9.运维培训：进行运维人员的培训，包括电站的日常维护和故障处理。
10.竣工验收：进行电站的竣工验收，包括设备和系统的功能测试、安全检查等。
11.运营管理：进行电站的日常运营管理，包括设备维护、数据监测、产能管理等。
三、施工要点1.选址：选择光照条件良好、无遮挡物的场地，确保太阳能电池板能够充分接收太阳能。
2.设计：根据选址条件和电站容量要求，制定合理的电站布局和设计方案。
3.基础施工：进行地基处理，确保电站的稳定性和安全性。
4.组件安装：按照设计方案进行太阳能电池板和逆变器的安装和连接，确保安装质量。
5.系统调试：进行电站系统的调试和检测，确保各个部件正常运行。
6.并网接入：确保光伏电站与电网的安全接入，进行并网接入测试。
7.运维培训：对运维人员进行培训，提高其对电站运维的能力和技能。
8.竣工验收：进行电站的竣工验收，确保设备和系统的功能正常，符合相关标准和规范。
9.运营管理：建立完善的运营管理体系，进行电站的日常维护和管理。
光伏并网工程方案
光伏并网工程方案一、项目概述光伏并网工程是指将太阳能光伏发电系统与电网相连接，实现发电系统向电网输送电能的一种工程。
随着全球能源需求的增长以及环境保护意识的提高，光伏并网工程已经成为一种重要的新能源工程。
本项目旨在利用太阳能资源，建设光伏发电系统并将其并入电网，为当地提供清洁和可持续的电力资源。
二、项目总体设计1. 项目位置：本项目选择在当地光照充足、土地资源丰富的地区进行建设。
2. 项目规模：初步规划建设规模为100MW光伏发电系统，总需占地1000亩。
3. 技术方案：选择高效的多晶硅光伏电池作为主要发电设备，采用地面式布局方式进行建设。
4. 建设工期：预计整个项目的建设周期为12个月，其中包括项目前期准备、土地准备、光伏组件安装和并网接入等工作。
5. 投资计划：预计总投资为1亿美元，其中包括光伏组件、逆变器、电缆、支架、电网接入设备以及土地平整等建设成本。
三、光伏并网系统设计1. 光伏组件选择：选择高效、稳定的多晶硅光伏组件，确保系统具有良好的光电转换效率和长期稳定的发电性能。
2. 逆变器选择：选择高效、可靠的光伏逆变器，确保系统能够将发电直流电能转化为交流电能，并与电网实现有效的并网接入。
3. 电网接入设备：配套安装电网接入设备，包括电缆、变压器、电网保护装置等，确保光伏发电系统能够安全稳定地接入电网进行并网发电。
4. 智能监控系统：配备智能监控系统，对光伏发电系统的发电量、电压、电流等各项参数进行全面监测，确保系统的正常运行和安全性。
5. 安全保护系统：在光伏发电系统中设置安全保护系统，确保系统在发生故障时能够及时进行报警并采取相应的保护措施，保障人员和设备的安全。
四、施工流程及安全措施1. 项目前期准备：包括选址、土地准备、项目规划、环境评估等工作。
2. 光伏组件安装：按照设计方案对太阳能光伏组件进行布设和安装工作。
3. 逆变器及电缆安装：对光伏逆变器和电缆进行安装和连接工作。
4. 并网接入：根据电网要求进行并网接入工作，并完成与电网的连接和调试工作。
200KW,800KWh光伏发电设计方案
光伏发电系统设计方案目的：设计一个光伏微电网系统，额定功率为200KW 的办公楼光伏发电系统，利用蓄电池进行充放电补充，每天进行800KWh 的容量，输出电压为单相交流220V 。
光伏组件选取英利厂家功率为250W ，逆变器为单相10KW ，蓄电池为2V ，3000Ah 。
设计分为带升降压变换器和不带升降压变换器两种。
解决方案： 一、光伏板根据输出电压ac V 及调制比a M 为0.9（调制比：逆变器的系数，逆变器的输出电压基波有效值与直流电压之比），求得单相逆变器的直流输入电压： ac a idc V M V *2=9.0220*2=345V 1. 如果增加升压变换器，选择组件串电压SV 为250V ，则根据附录图表（英利PV ）MPP 电压，可得到每串组件数量为 NM=MPPV 组件串电压=3.32250=8 式中，MPP V 为光伏组件的最大功率点电压。
组件串电压SV 为SV=NM*MPP V =8*32.3=258.4V 组件串功率SP 为SP=NM*MPP P =8*250W=2KW 式中，MPP P 为光伏组件的最大功率。
如果设计的每个方阵功率为20KW ，则方阵中的组件数量NS 为 NS=单个组件串的额定功率单个方阵额定功率=220=10方阵数量NA 为NA=单个方阵额定功率光伏电站额定功率=200/20=10系统中光伏组件的总数量TNM 为TNM=NM*NS*NA=8*10*10=800 组件需要的总表面积TS 为TS=144*4.25*4.251495*990*800=127442ft（此计算中表面积由总的组件数量和每个组件长度、宽度相乘得到，（W*H 指宽*高） 里面有单位转换 in 与mm 转换 1英寸=25.4毫米 ）计算升压变换器 （由于光伏方阵为10个，每个方阵配备一个升压变换器，则变换器数量为10个） 升压变换器额定功率为升压变换器额定功率=变换器数量光伏电站容量=10200=20KW升压变换器占空比为 D=1-o i V V =1-3454.258=0.2512. 如果不用升压变换器，则方案为根据图表（英利PV ）MPP 电压，可得到每串组件数量为 NM=MPPV 组件串电压=3.32345=11 式中，MPP V 为光伏组件的最大功率点电压。
200W太阳能光伏并网逆变器控制设计方案
200W 太阳能光伏并网逆变器控制设计方案
一款功率为200W 太阳能光伏并网逆变器设计方案全过程，可将太阳能电池板产生的直流电直接转换为220V/50Hz 的工频正弦交流电输出至电
网。
一种小功率光伏并网逆变器的控制系统：DC/DC 控制器的拓扑结构
采用推挽式电路，是用芯片SG3525 来控制的，该电路有效地防止了偏磁，DC/AC 逆变器为全桥逆变电路，是用DSP 来控制的，由于DSP 的运算速度
比较高，因此逆变器的输出电流能够很好地跟踪电网电压波形。
该光伏并网逆变器控制方案的有效性在实验室得到验证。
该控制系统能确保逆变电源的输出功率因数接近1，输出电流为正弦波形。
系统工作原理及其控制方案
1 光伏并网逆变器电路原理。
延津200KW光伏并网电站综述
延津200KW光伏并网电站综述
简介延津200KW光伏并网电站。
延津200KW光伏并网电站位于延津县西部，地理位置优越，地形较为
平坦，土壤质量优良，全天光照充足。
电站设计具有模块化、智能化、现
代化的特点，采用太阳能面向南方技术、超低仰角保护屋技术、夹层结构
技术等先进技术，发电量高，天气条件好时可达22万度。
该电站采用了先进的智能控制系统，可以实现室内温度、电站总电压、电站总电流、机组运行参数等检测、报警、自动控制和运行状态实时反馈
等功能，使发电量持续稳定、安全可靠。
此外，延津200KW光伏并网电站还采用了存储式发电技术，可以进行
负荷平衡，使电站实现更高的发电效率，并可节约更多的电能。
延津200KW光伏并网电站综述
延津200KW光伏并网电站综述光伏并网电站是指将光伏发电系统和电网进行连接，实现将光伏发电系统所产生的电能通过逆变器转换为交流电并注入电网中的一种发电方式。
在延津县，有一座200KW光伏并网电站，为当地的可再生能源发展做出了重要贡献。
首先，这座200KW光伏并网电站所采用的光伏组件具备较高的电能转换效率。
光伏组件是光伏电站的核心部件，其转换效率直接影响到光伏发电系统的总体效率。
该电站所采用的光伏组件具有高效率和高可靠性，能够有效地利用太阳能资源，实现较高的发电效果。
其次，该光伏并网电站配备了先进的监控和管理系统。
监控和管理系统可以实时监测光伏发电系统的运行状态，包括光伏组件的功率输出、逆变器的运行状态以及电网的电压等信息。
通过这些信息，电站管理人员可以及时检测并处理系统运行异常，保证光伏发电系统的稳定运行。
此外，该电站注重电站的运行维护和保养工作。
定期的巡检和维护可以及时发现并解决系统故障，延长系统的使用寿命。
同时，还要保证光伏组件的清洁，避免灰尘和污垢的积累影响发电效果。
这些维护和保养工作的重要性不可忽视，对电站的长期运行非常关键。
最后，该光伏并网电站在能源可持续发展中发挥了重要作用。
传统的火力发电会产生大量的二氧化碳排放，对环境造成严重的污染和破坏。
而光伏发电是一种清洁的能源形式，无二氧化碳排放，对环境友好。
该电站的建设和运行使得延津县的能源结构发生了改变，减少了对传统能源的依赖，为可持续发展做出了积极贡献。
不过，该电站也存在一些问题需要进一步解决。
首先，能源存储技术仍然是一个瓶颈。
光伏发电系统依赖于太阳能资源的供给，晴雨天气对发电效果产生一定的影响。
能源存储技术的不完善也限制了电站的稳定性和可靠性。
其次，光伏发电系统的建设和维护成本较高，需要较长的回收周期。
在未来的发展中，需要进一步降低光伏系统的成本，提高其经济性。
总的来说，延津200KW光伏并网电站是延津县可再生能源发展的重要成果，它具备高效率的光伏组件、先进的监控和管理系统以及良好的维护工作。
200kW并网光伏项目技术方案
新惠置业商业屋顶200KWp光伏发电项目工程技术方案河南光坤能源科技工程有限公司2016年5月目录1概述 (3)1.1工程概述 (3)1.2设备使用环境条件 (3)1.3 交通运输条件 (4)2设计依据 (4)3整体方案设计 (6)3.1并网逆变器选型 (7)3.2组件选型 (12)3.3光伏阵列设计 (12)3.4交流汇流箱设计 (14)3.5并网接入柜设计 (15)3.6电缆选型设计 (16)4 防雷及接地 (17)5设备清单 (18)6发电量计算 (18)6.1 理论发电量 (18)6.2 逐年衰减实际发电量 (21)6.3 年发电量估算 (22)7 项目管理机构 (24)8 施工组织设计 (24)8.1 技术准备 (24)8.2 现场准备 (24)8.3 项目管理、沟通与协调 (25)8.4.工程施工流程 (25)8.5.实施进度计划 (25)1概述1.1工程概述本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。
周围有高大建筑，遮挡阳光。
道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33平方米。
屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容量的光伏组件固定倾角式安装，该项目属低电压并网分布式光伏电站。
该光伏发电系统采用“分散逆变，集中并网”的技术方案，该太阳能光伏电站建成后，与厂区内部电网联网运行，可解决该厂区部分电力需求, 实现了将一部分清洁能源并入用户电网,为该地区的节能减排作出贡献。
1.2设备使用环境条件开封市地理气候概况开封市处于黄河中下游平原东部，太行山脉东南方，地处河南省中东部，东经113°52´15"-115°15´42"，北纬34°11´45"-35°01´20"，东与商丘市相连，距离黄海500公里，西与省会郑州毗邻，南接许昌市和周口市，北依黄河，与新乡市隔河相望。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
200k W并网光伏项目技术方案新惠置业商业屋顶200KWp光伏发电项目工程技术方案河南光坤能源科技工程有限公司2016年5月目录1概述 (3)1.1工程概述 (3)1.2设备使用环境条件 (3)1.3 交通运输条件 (4)2设计依据 (4)3整体方案设计 (6)3.1并网逆变器选型 (7)3.2组件选型 (12)3.3光伏阵列设计 (12)3.4交流汇流箱设计 (14)3.5并网接入柜设计 (15)3.6电缆选型设计 (16)4 防雷及接地 (17)5设备清单 (18)6发电量计算 (18)6.1 理论发电量 (18)6.2 逐年衰减实际发电量 (21)6.3 年发电量估算 (22)7 项目管理机构 (24)8 施工组织设计 (24)8.1 技术准备 (24)8.2 现场准备 (24)8.3 项目管理、沟通与协调 (25)8.4.工程施工流程 (25)8.5.实施进度计划 (25)1概述1.1工程概述本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。
周围有高大建筑，遮挡阳光。
道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33平方米。
屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容量的光伏组件固定倾角式安装，该项目属低电压并网分布式光伏电站。
该光伏发电系统采用“分散逆变，集中并网”的技术方案，该太阳能光伏电站建成后，与厂区内部电网联网运行，可解决该厂区部分电力需求, 实现了将一部分清洁能源并入用户电网,为该地区的节能减排作出贡献。
1.2设备使用环境条件开封市地理气候概况开封市处于黄河中下游平原东部，太行山脉东南方，地处河南省中东部，东经113°52´15"-115°15´42"，北纬34°11´45"-35°01´20"，东与商丘市相连，距离黄海500公里，西与省会郑州毗邻，南接许昌市和周口市，北依黄河，与新乡市隔河相望。
开封身处内陆平原，周边无山，城中多水，气候暖和，属暖温带亚湿润气候，冬季寒冷干燥，春季干旱多风沙，夏季高温多雨，秋季天高气爽，四季分明，光照充足。
常年平均气温14℃，年平均降水650毫米左右，年平均最高气温19℃，年平均最低气温9℃：7月平均温度26.5℃，极端高温39.9°℃。
1.3 交通运输条件本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。
南接郑开大道，交通便利，便于运输与维护。
2设计依据GB 50217-2007 《电力工程电缆设计规范》GB/T 19939-2005 《光伏系统并网技术要求》IEEE 1547:2003 《分布式电源与电力系统进行互连的标准》IEEE 1547.1:2005 《分布式电源与电力系统的接口设备的测试程序》IEC 62116 《光伏并网系统用逆变器防孤岛测试方法》IEEE 1262-1995 《光伏组件的测试认证规范》JGL/T16-92 《民用建筑电气设计规范》JGJ203-2010 《民用建筑太阳能光伏系统应用技术规范》GB 50057-94 《建筑物防雷设计规范》GB/T 20046-2006 《光伏(PV)系统电网接口特性》GB/T 19939-2005 《光伏系统并网技术要求》GB/T50797-2012 《光伏发电站设计规范》GB/T50795-2012 《光伏发电工程施工组织设计规范》GB/T50796-2012 《光伏发电工程验收规范》GB/T50794-2012 《光伏发电站施工规范》GB/T 19964-2012 《光伏发电站接入电力系统技术规定》GB/T 29319-2012 《光伏发电系统接入配电网技术规定》GB/T12325-2008 《电能质量供电电压偏差》GB/T12326-2008 《电能质量电压波动和闪变》GB/T14549-93 《电能质量公用电网谐波》GB/T15543-2008 《电能质量三相电压不平衡》GB/T24337-2009 《电能质量公用电网间谐波》GB 50052-2009 《供配电系统设计规范》GB 50053-1994 《10kV及以下变电所设计规范》GB 50054-2011 《低压配电设计规范》GB 50613-2010 《城市配电网规划设计规范》GB/T 14285-2006 《继电保护和安全自动装置技术规程》DL/T 599 《城市中低压配电网改造技术导则》DL/T 5221 《城市电力电缆线路设计技术规定》DL 448 《电能计量装置技术管理规程》DL/T 825 《电能计量装置安装接线规则》DL/T516-1993 《电网调度自动化系统运行管理规程》Q/GDW 156-2006 《城市电力网规划设计导则》Q/GDW 212-2008 《电力系统无功补偿配置技术原则》Q/GDW 370-2009 《城市配电网技术导则》Q/GDW 382-2009 《配电自动化技术导则》Q/GDW 480-2010 《分布式发电接入电网技术规定》Q/GDW 564-2010 《储能系统接入配电网技术规定》Q/GDW 617-2011 《国家电网公司光伏电站接入电网技术规定》GC/GF001-2009 《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》CGC/GF020:2012 《用户侧并网光伏电站监测系统技术规范》Q/GDW 11147-2013 《分布式电源接入配电网设计规范》Q/GDW 11148-2013 《分布式电源接入系统设计内容深度规定》Q/GDW 11149-2013 《分布式电源接入配电网经济评估导则》《国家电网公司输变电工程典型设计（2006年版）》国发[2013]24号《国务院关于促进光伏产业健康发展的若干意见》3整体方案设计集中式水泥屋顶，电池组件选用250Wp多晶硅电池组件，共铺设800块组件，共40个光伏串列，装机容量为200kWp，通过原有400V低压配电母线并网。
总体方案如下图所示：光伏组件采用250Wp多晶硅电池组件，采用固定倾角安装方式，每20块一串，共40串800块光伏组件组成光伏阵列。
逆变器选用50kW组串式逆变器，共4台，每台50kW逆变器具备4路MPPT功能功能，每路MPPT最大输入组串数为3路，逆变器就近安装于水泥屋顶。
交流汇流箱配置在水泥屋顶，满足四进一出接入需求，出线通过交流电缆连接至在原有低压配电室。
低压并网接入柜安装于原有400V低压配电室，并将光伏发电量的计量电度表以及并网负荷开关等设备安装于此400V低压并网接入柜内。
3.1并网逆变器选型1.并网逆变器选型并网逆变器是光伏并网发电系统的核心转换设备，它连接直流侧和交流侧，需具有完善的保护功能、优质的电能输出。
对逆变器的选型需满足如下要求：（1）高转换效率高逆变器转换效率越高，则光伏发电系统的转换效率越高，系统总发电量损失越小，系统经济性也越高。
因此在单台额定容量相同时，应选择效率高的逆变器。
逆变器转换效率包括最大效率和欧洲效率，欧洲效率是对不同功率点效率的加权，这一效率更能反映逆变器的综合效率特性。
而光伏发电系统的输出功率是随日照强度不断变化的，因此选型过程中应选择欧洲效率高的逆变器。
（2）直流输入电压范围宽太阳电池组件的端电压随日照强度和环境温度变化，逆变器的直流输入电压范围宽，可以将日出前和日落后太阳辐照度较小的时间段的发电量加以利用，从而延长发电时间，增加发电量。
（3）优质的电能输出逆变器应具有高性能滤波电路，使得逆变器交流输出的电能质量很高，不会对电网质量造成污染。
在输出功率≥50％额定功率，电网波动＜5％的情况下，逆变器的交流输出电流总谐波畸变率（THD)<3％。
并网型逆变器在运行过程中，需要实时采集交流电网的电压信号，通过闭环控制，使得逆变器的交流输出电流与电网电压的相位保持一致，所以功率因数能保持在1.0附近。
（4）有效的“孤岛效应”防护手段采用多种“孤岛效应”检测方法，确保电网失电时，能够对电压、频率、相位等参数进行准确的跟踪和检测，及时判断出电网的供电状态，使逆变器准确动作，确保电网的安全。
（5）系统频率异常响应《国家电网公司光伏电站接入电网技术规定》中要求大型和中型光伏电站应具备一定的耐受系统频率异常的能力。
（6）通信功能光伏并网逆变器须提供通信接口能够将逆变器实时运行数据、故障信息、告警信息等上传至电站监控系统。
根据现场实际情况，光伏组件铺设区域屋顶条件限制，推荐使用组串式逆变器，相对于集中式逆变器，组串式逆变器的优势如下。
●高转换效率，欧效达97.5%；●多路MPPT最终确保高系统转换效率；●发电收益明显高于集中式逆变器；●无需直流汇流；●安装简单，因地制宜，节约空间；●维护方便，缩短平均维护时间；●输入范围宽，发电时效更长；综合考虑，逆变器选用组串式逆变器。
技术参数如下：认证VDE0126-1-1, EN62109-1, EN62109-2, G59/3, BDEW, 金太阳认证, GB/T 19964, GB/T 29319机械尺寸（宽×高×深）665×906×256mm安装方式壁挂式重量70kg2.逆变器的安装（1）安装之前请检查货物包装外部是否损坏。
打开包装以后，请检查逆变器是否损坏或者缺少配件。
（2）确保金属支架或墙面的承重能力(50kW逆变器重70kg)，金属框架结构或墙面应该能够长时间支撑逆变器重量。
（3）安装地点必须符合逆变器的尺寸(50kW逆变器宽665 mm/高906 mm/厚256 mm)，易于电气连接、操作和维护。
安装高度利于显示屏的观看和按钮的操作，逆变器可以安装在垂直或向后倾斜的平面上，倾斜面与垂面夹角不超过30°。
（4）若几台逆变器安装在一起时，为了保证机器能正常运行和人员操作方便，需要给逆变器留有足够的间隙，逆变器上下左右间隙不小于100cm，离墙距离不少于60cm。
（5）不要把逆变器安装在易燃或者不耐热材料建成的建筑物上。
（6）不要把逆变器安装在电视机天线，其他天线或者天线电缆旁边。
（7）不要把逆变器安装在空气流通不好或者多尘的环境，避免逆变器受到直接日晒，直接淋雨、积雪与灰尘，必要时在逆变器上方安装遮挡板。
（8）避免逆变器水平安装、倾斜安装或者倒置安装：（9）逆变器周围的环境温度应当在-25℃~60℃之间，湿度应当在0 ~ 95% 之间。
（10）安装壁挂架，在金属支架上安装需要在支架上对应壁挂架螺丝孔位置打孔，然后固定壁挂架。
在墙面上安装需在对应壁挂架螺丝孔位置打膨胀螺栓。
