RTK技术原理和应用

RTK技术原理和应用

动态监测
RTK技术可以实现航空摄 影测量的动态监测,对目 标区域进行连续监测和数 据采集。
无人机应用
RTK技术可以与无人机相 结合,实现无人机航测的 精准定位和数据获取。
04
RTK技术优势
实时性
实时差分定位
RTK技术通过实时差分定位原理,利 用基准站接收机实时观测卫星信号, 并将修正后的差分数据通过通信链路 实时传输给移动站接收机,以实现实 时高精度定位。
整周未知数的解算需要一定的计算能力和时间,且受到卫星信号遮挡、多路径效 应等因素的影响,可能会影响解算的精度和可靠性。因此,需要采用合适的算法 和数据处理方法,以提高解算的精度和可靠性。
02
RTK系统组成
基准站
基准站是RTK系统的核心组成 部分,负责接收卫星信号和发
送差分修正信息。
基准站通常设立在已知坐标 的高处,如高层建筑、山峰 等,以便更好地接收卫星信
与人工智能技术的融合
结合RTK技术与人工智能技术,实现定位数据的智能化处理和应用, 提高定位服务的智能化水平。
谢谢观看
施工放样
RTK技术可以用于道路施工放样, 将设计成果转化为实地位置,提 高施工效率和精度。
道路维护与监测
RTK技术可以对道路进行实时监 测,及时发现和解决道路损坏问 题,保障道路安全。
航空摄影测量领域
01
02
03
高精度定位
RTK技术可以为航空摄影 测量提供高精度的位置信 息,提高影像匹配和测图 精度。
机之间的相对位置关系。
载波相位差分技术具有较高的定位精度, 载波相位差分技术需要至少两台接收机
能够达到厘米级甚至毫米级,且具有实 同时工作,且需要解算整周未知数,因
时性,能够提供动态的定位结果。

RTK的误差特性及控制方法

RTK的误差特性及控制方法

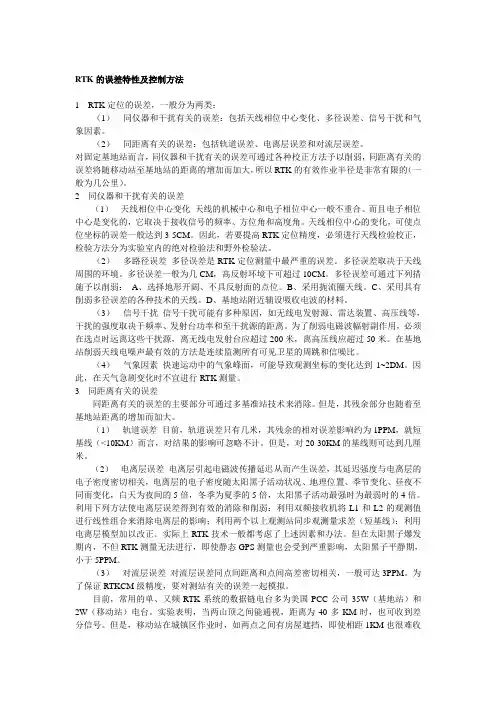

RTK的误差特性及控制方法1RTK定位的误差,一般分为两类:(1)同仪器和干扰有关的误差:包括天线相位中心变化、多径误差、信号干扰和气象因素。

(2)同距离有关的误差:包括轨道误差、电离层误差和对流层误差。

对固定基地站而言,同仪器和干扰有关的误差可通过各种校正方法予以削弱,同距离有关的误差将随移动站至基地站的距离的增加而加大,所以RTK的有效作业半径是非常有限的(一般为几公里)。

2同仪器和干扰有关的误差(1)天线相位中心变化天线的机械中心和电子相位中心一般不重合。

而且电子相位中心是变化的,它取决于接收信号的频率、方位角和高度角。

天线相位中心的变化,可使点位坐标的误差一般达到3-5CM。

因此,若要提高RTK定位精度,必须进行天线检验校正,检验方法分为实验室内的绝对检验法和野外检验法。

(2)多路径误差多径误差是RTK定位测量中最严重的误差。

多径误差取决于天线周围的环境。

多径误差一般为几CM,高反射环境下可超过10CM。

多径误差可通过下列措施予以削弱:A、选择地形开阔、不具反射面的点位。

B、采用扼流圈天线。

C、采用具有削弱多径误差的各种技术的天线。

D、基地站附近辅设吸收电波的材料。

(3)信号干扰信号干扰可能有多种原因,如无线电发射源、雷达装置、高压线等,干扰的强度取决于频率、发射台功率和至干扰源的距离。

为了削弱电磁波幅射副作用,必须在选点时远离这些干扰源,离无线电发射台应超过200米,离高压线应超过50米。

在基地站削弱天线电噪声最有效的方法是连续监测所有可见卫星的周跳和信噪比。

(4)气象因素快速运动中的气象峰面,可能导致观测坐标的变化达到1~2DM。

因此,在天气急剧变化时不宜进行RTK测量。

3同距离有关的误差同距离有关的误差的主要部分可通过多基准站技术来消除。

但是,其残余部分也随着至基地站距离的增加而加大。

(1)轨道误差目前,轨道误差只有几米,其残余的相对误差影响约为1PPM,就短基线(<10KM)而言,对结果的影响可忽略不计。

TDCP时间差分载波相位

TDCP时间差分载波相位
同时,我们也看到不同图表在三个方向中均存在 随即存在的速度峰值。引起这些峰值的原因是多 样的如卫星几何星座的变化、多路径、周跳等。 在位移计算中,VADASE可以优化并过滤掉这些 峰值。
1
LOREM IPSUM DOLOR
LOREM IPSUM DOLOR
2、数据频率
VADASE能够在频率为20、10、5、2和1Hz下传送速度和位移数 据。下面的表格展示了在五分钟的时间内不同频率下的一个GNSS 参考站静态时在东、北、竖直方向上的速度。 从图中可以看出当频率再增加的时候,速度和3D速度正在增加。
2、VADASE算法算位移
VADASE算法算位移主要是通过下面的公式对测好的速度进行积 分来获取的。
VADASE与Leica RefWorx 及Leica SpiderQC的集成
Leica RefWorx:
Leica RefWorx是固定在LEICA GR/GM-series GNSS的参考站 和监测接收机上的固件解决方案。这套固件解决方案集成了 VADASE,并且VADASE适用于RefWorx V3.20上。V&-DE可能 会用内嵌式的交互页面。如果能用,那么天线的估计速度和位移 可以用两种新的莱卡所有的NMEA-type的信息,即LVM和LDM。 另外,当V&-DE能用是,对每一段检测的位移,它的起始时间、 每段路程的总长度将在事件日志消息中报告出来。
对两个连续的载波相位求差能够消除或降低 多种误差的影响,提高所求速度的精度。
TDCP技术的缺点
TDCP技术至少需要两个连续历元中的四个载波 相位观测值,而多普勒测速只需要某个历元的 多普勒观测值。
TDCP技术受周跳影响较大,对载波相位求差之 前需要先探测和修复周跳。

RTK基础知识

RTK基础知识

RTK基础知识RTK作为现代化测量中的测绘仪器,已经非常普及.RTK在测量中的优越性也是不言而喻.为了能让RTK的优越性能在使用中充分的发挥出来,为了能让RTK使用人员能灵活的应用RTK,我认为R TK使用人员必须了解以下的基本知识:1.GPS的概念及组成GPS(Global Positioning System)即全球定位系统,是由美国建立的一个卫星导航定位系统,利用该系统,用户可以在全球范围内实现全天候、连续、实时的三维导航定位和测速;另外,利用该系统,用户还能够进行高精度的时间传递和高精度的精密定位。

GPS计划始于1973年,已于1994年进入完全运行状态(FOC[2])。

GPS的整个系统由空间部分、地面控制部分和用户部分所组成:空间部分GPS的空间部分是由24颗GPS工作卫星所组成,这些GPS工作卫星共同组成了GPS卫星星座,其中21颗为可用于导航的卫星,3颗为活动的备用卫星。

这24颗卫星分布在6个倾角为55°的轨道上绕地球运行。

卫星的运行周期约为12恒星时。

每颗GPS工作卫星都发出用于导航定位的信号。

GPS用户正是利用这些信号来进行工作的。

控制部分GPS的控制部分由分布在全球的由若干个跟踪站所组成的监控系统所构成,根据其作用的不同,这些跟踪站又被分为主控站、监控站和注入站。

主控站有一个,位于美国克罗拉多(Colorado)的法尔孔(Falcon)空军基地,它的作用是根据各监控站对GPS的观测数据,计算出卫星的星历和卫星钟的改正参数等,并将这些数据通过注入站注入到卫星中去;同时,它还对卫星进行控制,向卫星发布指令,当工作卫星出现故障时,调度备用卫星,替代失效的工作卫星工作;另外,主控站也具有监控站的功能。

监控站有五个,除了主控站外,其它四个分别位于夏威夷(Hawaii)、阿松森群岛(Ascencion)、迭哥伽西亚(Diego Garcia)、卡瓦加兰(Kwajalein),监控站的作用是接收卫星信号,监测卫星的工作状态;注入站有三个,它们分别位于阿松森群岛(Ascencion)、迭哥伽西亚(Diego Garcia)、卡瓦加兰(Kwa jalein),注入站的作用是将主控站计算出的卫星星历和卫星钟的改正数等注入到卫星中去.用户部分GPS的用户部分由GPS接收机、数据处理软件及相应的用户设备如计算机气象仪器等所组成。

gps差分定位原理

gps差分定位原理

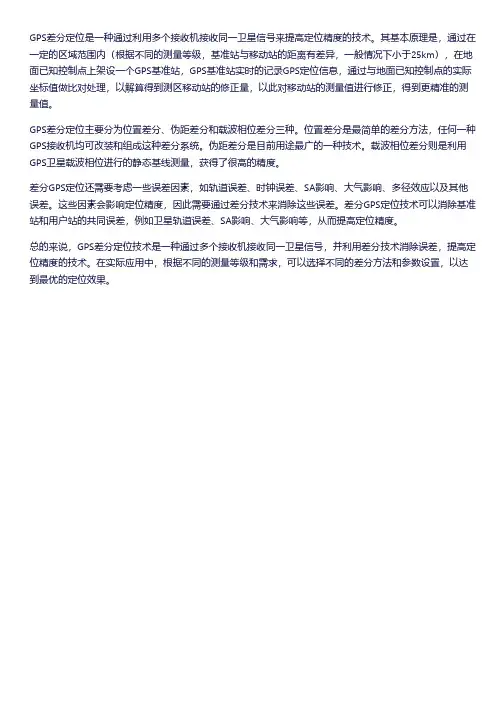

GPS差分定位是一种通过利用多个接收机接收同一卫星信号来提高定位精度的技术。

其基本原理是,通过在一定的区域范围内(根据不同的测量等级,基准站与移动站的距离有差异,一般情况下小于25km),在地面已知控制点上架设一个GPS基准站,GPS基准站实时的记录GPS定位信息,通过与地面已知控制点的实际坐标值做比对处理,以解算得到测区移动站的修正量,以此对移动站的测量值进行修正,得到更精准的测量值。

GPS差分定位主要分为位置差分、伪距差分和载波相位差分三种。

位置差分是最简单的差分方法,任何一种GPS接收机均可改装和组成这种差分系统。

伪距差分是目前用途最广的一种技术。

载波相位差分则是利用GPS卫星载波相位进行的静态基线测量,获得了很高的精度。

差分GPS定位还需要考虑一些误差因素,如轨道误差、时钟误差、SA影响、大气影响、多径效应以及其他误差。

这些因素会影响定位精度,因此需要通过差分技术来消除这些误差。

差分GPS定位技术可以消除基准站和用户站的共同误差,例如卫星轨道误差、SA影响、大气影响等,从而提高定位精度。

总的来说,GPS差分定位技术是一种通过多个接收机接收同一卫星信号,并利用差分技术消除误差,提高定位精度的技术。

在实际应用中,根据不同的测量等级和需求,可以选择不同的差分方法和参数设置,以达到最优的定位效果。

DGPS原理以及GPS系统的特点知识介绍

DGPS原理以及GPS系统的特点知识介绍

DGPS原理以及GPS系统的特点知识介绍DGPS原理目前GPS系统提供的定位精度是优于10米,而为得到更高的定位精度,我们通常采用差分GPS技术:将一台GPS接收机安置在基准站上进行观测。

根据基准站已知精密坐标,计算出基准站到卫星的距离改正数,并由基准站实时将这一数据发送出去。

用户接收机在进行GPS观测的同时,也接收到基准站发出的改正数,并对其定位结果进行改正,从而提高定位精度。

差分GPS分为两大类:伪距差分和载波相位差分1.伪距差分原理这是应用最广的一种差分。

在基准站上,观测所有卫星,根据基准站已知坐标和各卫星的坐标,求出每颗卫星每一时刻到基准站的真实距离。

再与测得的伪距比较,得出伪距改正数,将其传输至用户接收机,提高定位精度。

这种差分,能得到米级定位精度,如沿海广泛使用的“信标差分”2.载波相位差分原理载波相位差分技术又称RTK(Real Time Kinematic)技术,是实时处理两个测站载波相位观测量的差分方法。

即是将基准站采集的载波相位发给用户接收机,进行求差解算坐标。

载波相位差分可使定位精度达到厘米级。

大量应用于动态需要高精度位置的领域。

GPS系统的特点GPS系统具有全天候、全方位、高精度、多用途以及方便快捷高效等特点。

1)全天候:指野外观测可不受时间的限制。

不论白天黑夜、刮风下雨、夏暖冬寒,均可获得满意的观测效果。

2)全方位:指野外作业不受空间的限制,只要能同时接收到四颗以上卫星的信号,即可进行定位。

不要求测站间互相通视,可在陆地、海上、水上、空中(航测)测量定位。

既可静态观测,也可动态观测。

3)高精度:单频GPS接收机静态测量(后处理)精度可达±5mm+2ppm·D。

双频GPS 接收机静态测量精度可达±5mm+1ppm·D。

实时动态测量(RTK)精度可达±20mm+2ppm·D。

4)多用途:不仅用于测量定位,还可用于导航以及测速和授时。

通俗易懂的载波相位测量方法讲解

通俗易懂的载波相位测量方法讲解

通俗易懂的载波相位测量方法讲解
载波相位测量是一种利用GPS信号来确定两个同步观测站之间位置差的技术。

以下是对其通俗易懂的解释:
1. 了解GPS信号:GPS卫星发射的信号包含有特定的载波频率,当这些信号被地面接收机捕获后,接收机可以测量出信号的相位。

2. 测量载波相位:载波相位指的是信号波峰或波谷在特定时间点的位置。

接收机通过精确测定这些波峰或波谷到达的时间,可以计算出信号传播的距离。

3. 确定观测站间距离:通过比较两个观测站接收到同一GPS信号的相位差异,可以精确计算出这两个站点之间的距离差,这个过程通常称为基线向量解算。

4. 使用差分观测值:为了提高测量精度,实际应用中常采用差分GPS技术,即比较两个不同接收机对同一个卫星信号的相位测量值。

这种方法可以有效消除或减小误差,得到更精确的测量结果。

5. 获得坐标差:最终,通过一系列的计算和数据处理,可以获得两个观测站之间的三维坐标差,这就是载波相位测量的直接成果。

总之,载波相位测量方法因其高精度的特点,广泛应用于地质调查、地震监测、精密农业等领域。

通过这种技术,科学家们能够以厘米级甚至毫米级的精度来测量地表的微小变化。

带你了解什么是RTK 技术

带你了解什么是RTK 技术

带你了解什么是RTK 技术RTK(Real - time kinematic)载波相位差分技术,是实时处理两个测站载波相位观测量的差分方法,将基准站采集的载波相位发给用户接收机,进行求差解算坐标。

这是一种新的常用的GPS测量方法,以前的静态、快速静态、动态测量都需要事后进行解算才能获得厘米级的精度,而RTK是能够在野外实时得到厘米级定位精度的测量方法,它采用了载波相位动态实时差分方法,是GPS 应用的重大里程碑,它的出现为工程放样、地形测图,各种控制测量带来了新曙光,极大地提高了外业作业效率。

一、RTK技术的基本原理卫星导航定位分绝对定位(单点定位)和相对定位。

相对定位本身又分为后处理测量和实时动态测量。
