2020年人教版九年级物理20.2《电生磁》同步练习(含答案)
2020-2021学年人教版九年级物理20.2 电生磁同步练习题(含答案)
人教九年级20.2 电生磁同步练习题一、选择题1.我们的日常生活离不开电和磁．发现电流磁效应的科学家是（）2.所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C．小磁针甲和小磁针乙静止时N极均指向右端D．小磁针甲和小磁针乙静止时N极均指向左端3.如图所示，甲、乙为两枚能够自由转动的小磁针(分别放在导线上、下方)，当导线中通以如图所示方向的电流时，观察到的现象是( )A.甲偏转、乙不动B.乙偏转、甲不动C.甲、乙都发生偏转D.甲、乙都不动4（2019江西）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）5.（2019山西）小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。
如图所示，该指南针的南极（S）应标在泡沫板的（）A．a处B．b处C．c处D．d处6.（2019•烟台）在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱二、填空题7.1820年，丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生了偏转，他进而继续研究，终于证实了电流周围存在_______，在世界上第一个发现了电和磁之间的联系。
如果把导线绕在圆筒上做成螺线管，通电时磁场就会变强，通电螺线管的极性与螺线管中的_______方向有关。
8.闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是______极（选填“N”或“S”），电源左端是_______极（选填“正”或“负”）。
人教版九年级物理第二十章第二节 电生磁 练习(含答案)
电生磁练习一、单选题（本大题共12小题，共24.0分）1.科学家的每次重大发现，都有力地推进了人类文明的进程。
世界上第一个发现电流周围存在磁场的物理学家是()A. 瓦特B. 安培C. 奥斯特D. 焦耳2.如图所示，通电螺线管的N极在它的()A. 左端B. 中间C. 右端D. 无法确定3.如图所示，甲乙两个线圈套在同一根光滑的铁芯上，线圈能沿铁芯自由滑动。
当开关S闭合时()A. 两线圈分开B. 两线圈靠拢C. 两线圈先分开，后靠拢D. 两线圈先靠拢，后分开4.通电螺旋管旁的小磁针静止如图所示，判断正确的是()A. 螺旋管a端为N极，电源C端为正极B. 螺旋管a端为S极，电源C端为负极C. 螺旋管a端为N极，电源C端为负极D. 螺旋管a端为S极，电源C端为正极5.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是()A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁针的S极向右转动D. 通电螺线管外A点的磁场方向向左6.如图所示，闭合电路开关后，将滑片P向左移动时弹簧缩短，则()A. 螺线管上端是N极，电源右端是正极B. 螺线管上端是S极，电源右端是正极C. 螺线管上端是N极，电源左端是正极D. 螺线管上端是S极，电源左端是正极7.如图所示，在探究通电螺旋管外部的磁场分布实验中，对于通电螺线管极性的标注正确的是()A. B.C. D.8.如图所示，对于通电螺线管极性标注正确的是()A. B.C. D.9.如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是()A. 螺线管转动，最后A端指南，B端指北B. 线管静止不动C. 螺线管转动，最后A端指北，B端指南D. 螺线管会在任意位置静止10.如图所示的装置中，当开关S闭合后，下列判断正确的是()A. 通电螺线管外A点的磁场方向向左B. 通电螺线管的左端为S极C. 向左移动滑片P，通电螺线管的磁性增强D. 小磁针静止后，其N极的指向沿水平向右11.如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是()A. a、b、cB. a、b、dC. a、c、dD. b、c、d12.如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当电路中滑动变阻器的滑片P移动时，条形磁铁仍然静止，但在此过程中，条形磁铁受到的摩擦力逐渐减小，则滑片P移动方向和条形磁铁受到的摩擦力方向分别是()A. 向右，向右B. 向左，向左C. 向左，向右D. 向右，向左二、填空题（本大题共4小题，共8.0分）13.小磁针静止时的位置如图所示，由此可以判断出通电螺线管的A端是______(选填“N”或“S”)极，接线柱a连接的是电源的______(选填“正”或“负”)极。

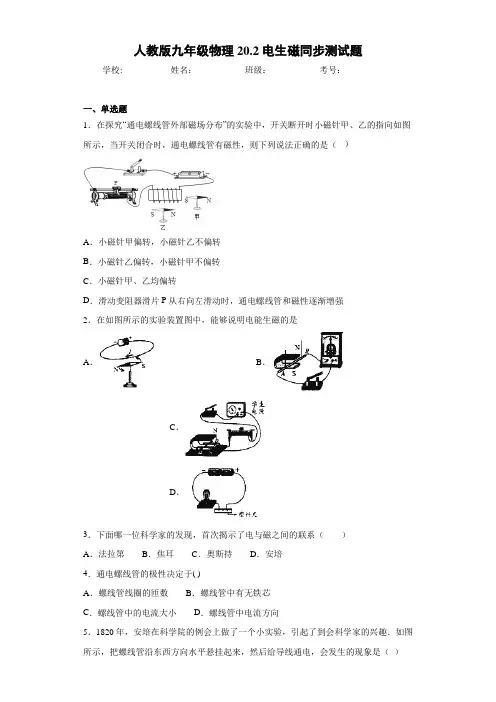

初中人教版九年级物理20.2电生磁同步测试题(答案解析)
人教版九年级物理20.2电生磁同步测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A．小磁针甲偏转，小磁针乙不偏转B．小磁针乙偏转，小磁针甲不偏转C．小磁针甲、乙均偏转D．滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强2．在如图所示的实验装置图中，能够说明电能生磁的是A．B．C．D．3．下面哪一位科学家的发现，首次揭示了电与磁之间的联系（）A．法拉第B．焦耳C．奥斯持D．安培4．通电螺线管的极性决定于( )A．螺线管线圈的匝数B．螺线管中有无铁芯C．螺线管中的电流大小D．螺线管中电流方向5．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（）A．通电螺线管仍保持原位置静止B．通电螺线管转动，但最后又回到原位置C．通电螺线管转动，直至A指向北，B指向南D．通电螺线管能在任意位置静止6．下列各图中，小磁针静止时N极指向正确的是（）A．B．C．D．7．关于下列四个实验的认识中，正确的是（）A．实验现象说明电流周围存在磁场B．通电螺线管右端为S极C．实验研究的是通电导体在磁场中受到力的作用D．实验研究的是电磁感应现象8．首先发现电流周围存在磁场的物理学家是（）A．沈括B．法拉第C．麦克斯韦D．奥斯特9．放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下列四幅图中，磁针的指向错误的是（）A．B．C．D．二、多选题10．如图所示，放在通电螺线管内部中点处的小磁针，静止时N极指向左，关于电源的正负极和螺旋管的N、S极，下列判定正确的是（）A．A端是螺线管的S极B．A端是螺线管的N极C．C端是电源的负极D．D端是电源的负极11．如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转．那么（）A．电源的a端为正极B．电源的b端为正极C．滑片向右移动时，电磁铁的磁性增强D．滑片向右移动时，电磁铁的磁性减弱三、填空题12．如图所示，给直导线通电时，其下方的小磁针发生偏转，这说明；改变直导线中电流方向，小磁针偏转方向（选填“改变”或“不变”）．13．1820年丹麦物理学家 ________发现通电导线周围小磁针发生偏转，向世界宣布了电流的 ________效应，开创了电磁应用的新时代．14．如图所示，螺线管的右端是________ 极；15．图是做电磁铁实验时连接的电路，将滑片P向左移动时，小灯泡中的电流将，电压表的示数将；电磁铁的磁性将．（均选填“变大”、“变小”或“不变”）16．小华连接了图所示电路．闭合开关，当电流通过导线时，观察小磁针偏转情况；断开开关，将电源的正负极对调，闭合开关，当电流通过导线时，观察小磁针的偏转情况．小华所探究的问题是______________．17．如图，小磁针在纸面上能自由转动．闭合开关后，通电螺线管的上端的小磁针将沿________方向转动（“顺时针”或“逆时针”）．当滑动变阻器的滑片向a端移动时，通电螺线管的磁场将_________18．学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验．小华将小磁针放在螺线管内部，电键S断开，小磁针静止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着小华改变电池的接法，再闭合电键S，小磁针静止后如图（c）所示．请根据现象及相关条件归纳得出初步结论．（1）比较图（a）和（b）可知：________（2）比较图（b）和（c）可知：________四、作图题19．在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向．20．在图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的北极．（______）五、实验题21．下列是创新小组对电流磁场的研究．（1）如图甲所示的实验，闭合开关前，小磁针静止且能指向南北，这是因为_____的作用；闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在_____，这一发现是丹麦科学家_____首先完成的．（2）为探究通电直导线周围的磁场分布情况，用小磁针、铁屑、硬纸板等做了如图乙所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，根据图乙的情景判断图丙中小磁针N极将_____．（选填“转向纸内”、“转向纸外”或“保持不动”）．改变电流的方向，小磁针N极的指向_____（选填“不变”或“变化”）．（3）在做“探究通电螺旋管外部磁场的方向”的实验时，在螺线管周围摆放了一些小磁针通电后小磁针的指向如图丁所示，由此可看出通电螺线管外部的磁场与_____磁体的磁场相似．改变螺线管中的电流方向，发现小磁针静止时北极所指方向与原来相反，由此可知：通电螺线管外部磁场方向与螺线管的_____方向有关．（4）写出增强通电螺线管周围磁场的一个方法_____．参考答案1．B【详解】ABC．由图示可知，电流是从左端流向右端的，则螺线管中电流应该是从左前方流入，右后方流出，根据右手螺旋定则可知，螺线管右端应为N极；由于同名磁极相互排斥，异名磁极相互吸引，则甲小磁针S将向螺线管靠近，N极远离螺线管，故甲小磁针不转动；小磁针乙沿顺时针方向偏转，故AC错误；B正确；D．滑动变阻器滑片P从右向左滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得电路中电流减小，则通电螺线管的磁性将减弱，故错误．2．A【解析】试题分析：电能产生磁，即电流的磁效应，所以是体现通电导线周围有磁场的实验装置；解：A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，故A正确；B、这是电磁感应现象实验装置，说明磁能生电，故B错误；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，故C错误；D、该实验说明塑料不是导体，不能说明电能产生磁，故D错误．故选A．【点评】学习磁现象一章重要学习方法之一是记清书上各实验装置的名称、原理、应用；方法之二是注意对比和逆向思维，如电生磁和磁生电对比，发电机和电动机对比．3．C【解析】A. 法拉第发现了电磁感应现象，不合题意；B. 焦耳发现了焦耳定律，不合题意；C. 奥斯特发现电生磁，是第一个发现电与磁之间有联系的科学家，符合题意；D. 安培发现了安培定则，不合题意。

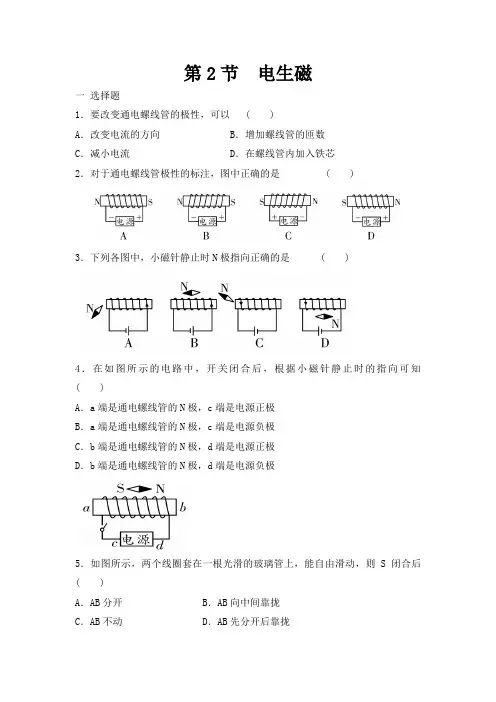

人教版九年级物理 全一册 第20章 第2节 第2节 电生磁 同步练习 有答案
第2节电生磁一选择题1．要改变通电螺线管的极性，可以 ( )A．改变电流的方向B．增加螺线管的匝数C．减小电流 D．在螺线管内加入铁芯2．对于通电螺线管极性的标注，图中正确的是 ( )3．下列各图中，小磁针静止时N极指向正确的是 ( )4．在如图所示的电路中，开关闭合后，根据小磁针静止时的指向可知( )A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极5．如图所示，两个线圈套在一根光滑的玻璃管上，能自由滑动，则S闭合后( )A．AB分开 B．AB向中间靠拢C．AB不动 D．AB先分开后靠拢6．如图所示的装置中，当开关S闭合后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为N极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向为水平向右二非选择题1．1820年，丹麦物理学家_______是世界上第一个发现电和磁之间联系的人。
他通过大量的实验表明：通电导线周围存在______，磁场方向跟______方向有关，这种现象叫电流的______效应。
2．通电螺线管的磁场跟_____________的磁场一样，其磁场方向可由__________的方向来控制，二者的关系可用安培定则来判定：用______手握住螺线管，让四指指向螺线管中______方向，则大拇指所指那端为螺线管的________极。
3．某同学利用如图所示装置研究电与磁的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
(1)比较(a)、(b)两图可知：__________________________；(2)比较(b)、(c)两图可知：___________________________。
4．在探究“通电螺线管外部磁场的方向”的实验中，如图所示，闭合开关，小磁针发生偏转，说明通电螺线管周围有_____，通过小磁针静止时____极的指向确定该点磁场的方向。
人教版 九年级 全一册 20.2 电生磁 同步练习(带答案)
电生磁同步练习一、单选题1.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，则下列说法正确的是()A. 电源右端是负极B. 小磁针上端是S极C. 滑动变阻器向左移动时，弹簧的长度变短D. 通电螺线管的下端为N极2.如图是奥斯特实验的示意图，有关分析正确的是()A. 通电导线周围磁场方向由小磁针的指向决定B. 发生偏转的小磁针对通电导线有力的作用C. 移去小磁针后的通电导线周围不存在磁场D. 通电导线周围的磁场方向与电流方向无关3.图中，通电螺线管的左端是()A. S极B. 负极C. 正极D. N极4.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在玻璃板上均匀地撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是()A. P、Q两点相比，Q点处的磁场较强B. 若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C. 若只改变螺线管中的电流方向，P、Q两点处的磁场方向不变D. 若只增大螺线管中的电流，P、Q两点处的磁场方向会改变5.如图所示，甲、乙都是软铁片，闭合电键S后，()A. 甲、乙左端都是N极B. 甲、乙右端都是N极C. 甲右端是N极，乙左端是N极D. 甲左端是N极，乙右端是N极6.下列关于通电螺线管的说法中，正确的是()A. 通电螺线管周围的磁场无规律B. 通电螺线管的磁场有多个磁极C. 不可以用右手螺旋定则来判断通电螺线管的极性D. 通电螺线管外部的磁场与条形磁体的相似7.一条形磁铁放在水平桌面上，处于静止状态，电磁铁(内置铁芯)置于条形磁铁附近并正对(如图所示)。
下列叙述中，正确的是()A. 闭合开关前，电磁铁与条形磁铁间没有力的作用B. 闭合开关后，条形磁铁受到桌面向左的摩擦力C. 闭合开关后，滑片P向b移动时，条形磁铁受到的摩擦力将会变小D. 闭合开关后，滑片P向a移动的过程中，条形磁铁受到的摩擦力的方向将改变8.一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)。

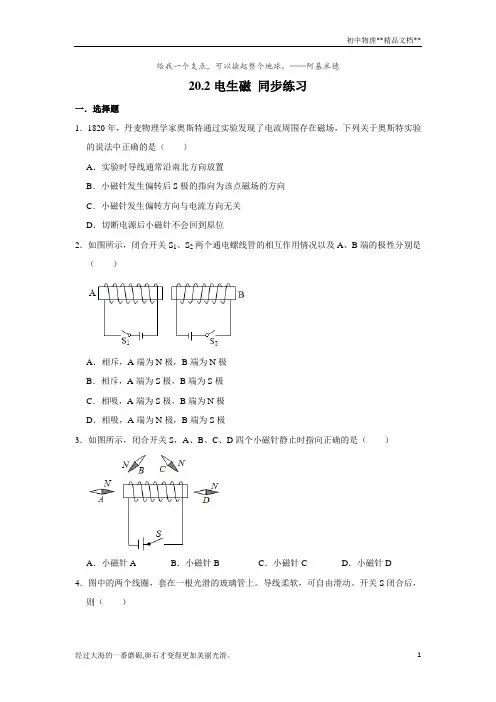

人教版九年级全一册物理 20.2电生磁 同步练习(含解析)
给我一个支点，可以撬起整个地球。
——阿基米德20.2电生磁同步练习一．选择题1．1820年，丹麦物理学家奥斯特通过实验发现了电流周围存在磁场，下列关于奥斯特实验的说法中正确的是（）A．实验时导线通常沿南北方向放置B．小磁针发生偏转后S极的指向为该点磁场的方向C．小磁针发生偏转方向与电流方向无关D．切断电源后小磁针不会回到原位2．如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极3．如图所示，闭合开关S，A、B、C、D四个小磁针静止时指向正确的是（）A．小磁针A B．小磁针B C．小磁针C D．小磁针D4．图中的两个线圈，套在一根光滑的玻璃管上。
导线柔软，可自由滑动。
开关S闭合后，则（）A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢5．直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。
将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（）A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转6．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B 端指向南，A 端指向北D．通电螺线管转动，直至A 端指向南，B 端指向北7．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A 点的磁场方向向左B．通电螺线管的左端为S 极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N 极的指向沿水平向左8．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动。
人教版九年级物理全一册《第二十章 第2节 电生磁》作业同步练习题及参考答案
第2节电生磁1.如图所示的奥斯特实验说明了()A.电流的周围存在着磁场B.小磁针N极向纸面里转动C.电和磁之间没有关系D.小磁针在没有磁场时也会转动2.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d3.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断4.如图所示,闭合开关后,A点磁场方向向左的是()5.如图所示,小磁针静止,请在图中标出通电螺线管的N极和电源的正极。
6.通电螺线管中的电流方向如图所示,由此可以判断出通电螺线管的左端是(选填“N”或“S”)极。
7.右图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
8.根据已知信息,绕制下列四幅图中的螺线管。
1.如图所示,闭合开关后,通电螺线管内外小磁针静止时的指向正确的是()A.a、bB.a、cC.c、dD.b、d2.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极3.玩具小船上固定有螺线管(有铁芯)、电源和开关组成的电路,如图所示,把小船按图示的方向放在水面上,闭合开关,船头最后静止时的指向是()A.向东B.向南C.向西D.向北4.(2018·云南中考)如图所示,将条形磁铁固定在静止的小车上,电路连接完整后,闭合开关S时,小车不动。
变阻器的滑片P向左移动到某位置时,小车开始向左运动,则下列变阻器接入电路的方式正确的是()A.a接e、d接fB.a接e、b接fC.c接e、d接fD.c接e、b接f5.如图所示,开关闭合时,位于螺线管左侧的小磁针将(选填“顺时针”或“逆时针”)旋转。
(新人教版)中考物理复习九年级物理20.2 电生磁 同步练习 3(含答案)
第2节《电生磁》同步测试一、选择题1．下列因素中会影响通电螺线管磁性强弱的是（）A．电流的方向 B．线圈的绕向 C．线圈的匝数 D．铁屑的多少答案：C解析：通电螺线管的磁性强弱与电流大小以及线圈的匝数有关，通过螺线管的电流越大、线圈匝数越多，螺线管的磁性越强。
通电螺线管的磁极与电流的方向、线圈绕向有关，当电流方向改变或线圈绕线方向改变，则螺线管的磁极改变。
通电螺线管的磁场分布是通过铁屑的分布来认识的，利用了转化的方法，形象地表示出磁场的分布及强弱，它不能影响通电螺线管的磁性强弱。
2．如图所示的通电螺线管周围的小磁针，指向正确的是（）答案：A解析：本题考查的是利用安培定则来判定通电螺线管的磁极。
在判定时利用右手握住螺线管，让四个手指指向电流方向，则大拇指所指方向即为螺线管的N极。
通电螺线管的磁场分布与条形磁体相似，在螺线管的外部磁场方向也是从N极指向S极。
3．如图所示，甲、乙为条形磁体，中间是通电螺线管，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是（）A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N答案：C解析：根据通电螺线管的电流方向，利用安培定则可以判断出B端为S极，C端为N极。
由图可知A与B属于同名磁极，即A也为S极。
C、D属于异名磁极，所以D端为S极。
本题主要考查了安培定则及磁极间的磁感线分布情况。
4．为了判别蓄电池的正负极（标记已经模糊不清），手边有下列器材，其中可以进行判别的是（）A．小灯泡、变阻器 B．条形磁体、铁屑C．螺线管、标有磁极的磁针D．螺线管、铁屑答案：C解析：利用安培定则可以判定通电螺线管的磁极，它把电流方向与螺线管的磁极联系起来了，可以根据电流方向来判断磁极，相反也可以根据磁极来判断电流方向。
而灯泡的发光与电流方向无关；条形磁体和铁屑可以研究条形磁体磁场的分布，它与蓄电池的正负极无法联系；通电螺线管周围存在磁场，对铁屑有力的作用，但无法得到磁场的方向，也无法判断电源的正负极。
2020年人教版九年级物理第二十章 第二节 电生磁 同步检测(含答案解析)
第二节电生磁同步检测一、选择题1.把一根导线平行的拉到静止小磁针的上方，如图所示，当通有如图所示电流时，小磁针N极垂直纸面向里偏转，若电流方向改变时，小磁针的N极将()A．向里偏转 B．静止不动 C．向外偏转 D．不能确定2.磁体在其周围可以产生磁场，通电通体在其周围可以产生磁场，通电螺线管在其周围可以产生磁场．以下哪一组物体都可以在其周围产生磁场()A．导体、电池 B．因摩擦而带电的笔杆、发光的灯泡C．地球、发光的灯泡 D．条形磁体、电池3.奥斯持实验说明()A．电流与小磁针发生相互作用 B．电流在其周围产生磁感线C．电流和磁感线发生相互作用 D．通电导线周围存在磁场4.如图所示，蹄形磁铁用悬线悬于O点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转()A． N、S极同时向外偏转 B． N、S极同时向里偏转C． N极转向外，S极转向里 D． N极转向里，S极转向外5.下列做法中能够改变通电螺线管外部磁场方向的是()A．增加线圈的匝数 B．改变电流的大小C．改变螺线管中的电流方向 D．在螺线管中插入铁芯6.1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是()A．通电螺线管转动，直到A端指向南，B端指向北B．通电螺线管转动，直到A端指向北，B端指向南C．通电螺线管仍保持在原来的位置上静止D．通电螺线管能在任意位置静止7.在通电螺线管的a、b、c、d四点各放一个小磁针(b在螺线管内部)，如图所示，四点中小磁针N极指向相同的是()A．a、b B．a、c C．a、d D．b、c、d8.如图所示，有两个线圈套在光滑的支架上，当开关S闭合后，两个线圈将()A．因相互吸引而间距变小 B．因相互排斥而间距变大C．因不发生相互作用所以间距不变 D．以上二种情况都可能发生9.如图所示，小磁针处于静止，则()A．电源左端为正极，螺线管左端为N极B．电源左端为负极，螺线管左端为N极C．电源左端为正极，螺线管左端为S极D．电源左端为负极，螺线管左端为S极10.如图所示，一个可以自由转动的小磁针放在螺线管内部．当开关S闭合且小磁针静止不动后，下列说法正确的是()A．小磁针左端为N极 B．小磁针右端为N极C．小磁针的极性无法判断 D．螺线管的左端为N极11.如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数会变小．则下列分析正确的是()A．电磁铁的下端为N极 B．电源右端为“－”极C．抽去铁芯，弹簧测力计示数增大 D．断开开关，弹簧测力计示数为零12.如图是判定通电螺线管的极性跟电流方向关系的示意图，下面理解正确的是()A．大拇指所指的方向是电流方向B．大拇指所指的方向是通电螺线管的南极C．大拇指所指的方向是通电螺线管的北极D．通电螺线管的极性与管中电流方向无关13.如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是()A．向右运动 B．向左运动 C．向上运动 D．向下运动14.如图所示，关于小磁针的转动方向，以下说法中正确的是()A．小磁针N垂直于纸面向外转 B．小磁针N垂直于纸面向里转C．小磁针静止不动 D．无法确定15.下列改变通电螺线管磁性强弱的方法中不正确的是()A．改变通过螺线管电流的强弱 B．改变螺线管的匝数C．调换螺线管两端的极性 D．调节铁芯在通电螺线管中的深浅二、填空题16.如图是物理学中“安培定则”应用的示意图．用右手握住螺线管，如果大拇指所指的那端就是螺线管外部磁场的北极，那么，四指所指应该是螺线管中 ________的方向．17.如图所示，在通电螺线管附近放有装有条形磁铁的平板小车，闭合开关S后，发现小车被推开，可判断出条形磁铁a端是______极．18.如图所示，当开关S闭合后，滑动变阻器的滑片向左移动时，螺线管磁性____(选填“增强”或“减弱”)弹簧的长度______(选填“变长”“变短”“不变”)19.小磁针静止时的位置如图所示，由此可以判断出通电螺线管的A端是________(选填“N”或“S”)极，接线柱a连接的是电源的________(选填“正”或“负”)极．20.奥斯特实验证明：通电导体周围存在______．电流的磁场方向跟______有关．通电螺线管外部的磁场和______的磁场一样．通电螺线管的性质：①通过______越大，磁性越强；②______越多，磁性越强；③通电螺线管的极性可用______来改变．可用______来判断．三、实验题21.用如图所示的装置可以探究通电螺丝管外部的磁场分布(1)选用小磁针是为了________，如果移走小磁针，通电螺线管周围________(选填“存在”或“不存在”)磁场．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究通电螺线管外部磁场方向和________是否有关．(3)进一步根据铁屑受力转动后的分布情况，分析论证后得出结论：通电螺线管周围的磁场与________磁体的磁场相似．对于通电螺线管的极性跟电流方向之间的关系，我们可以用________定则来表述．22.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置．(1)接通电路后，观察到小磁针偏转，说明__________．若接通电路后移去小磁针，上述结论是否成立？______(成立/不成立)．(2)实验中小磁针的作用是________．(3)改变直导线中的电流方向，小磁针偏转方向也发生________，表明_________．(4)该实验中用到的一种重要科学研究方法是______________A．类比法 B．转换法C．控制变量法 D．等效替代法．四、作图题23.小磁针静止时的指向如图所示，在图中标出通电螺线管的N极和电源正极．24.为使如图所示的A、B两个螺线管通电后能够互相排斥，螺线管A应如何绕线？在图上画出．答案解析1.C【解析】当如图所示通电时，小磁针N极垂直纸面向里偏转，说明磁针处在磁场中，即说明通电导体周围存在着磁场；电流方向改变时，通电导线的磁场方向也改变，磁场中小磁针的偏转方向也随之改变，故小磁针N极垂直纸面向外偏转．2.C【解析】A、导体、电池没有电流通过，周围就不会存在磁场．所以A不符合题意．B、因摩擦而带电的笔杆没有电流通过，所以其周围不会存在磁场，所以B不符合题意．C、地球是一个大磁体，所以周围存在磁场，发光的灯泡有电流通过，所以周围存在磁场．C符合题意．D、电池没有电流通过，所以周围不存在磁场．D不符合题意．3.D【解析】A、当将电流放在与小磁针平行的位置时，小磁针不会发生偏转，故说明使小磁针发生偏转的不是电流，故A错误；B、磁感线是人为虚拟的为了形象描述电场的一系列曲线，实际中并不存在，故B错误；C、产生偏转的原因是电流的磁场与小磁针发生了相互作用，故C错误；D、小磁针之所以发生了偏转是因为，小磁针处在了通电导线的磁场中，故该实验说明了通电导线周围存在磁场，故D正确；4.C【解析】假设磁体不动，导线运动，则有：根据右手螺旋定则可知，通电导线左边的磁场斜向下，而右边的磁场是斜向上，那么在导线两侧取两小段，根据左手定则可知，左边一小段所受的安培力方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，知导线顺时针转动，当转动90度时，导线所受的安培力方向向上，所以导线的运动情况为，顺时针转动，同时上升．如今导线不动，磁体运动，根据相对运动，则有磁体逆时针转动(从上向下看)，即N 极向纸外转动，S级向纸内转动．故C正确，ABD错误；5.C【解析】由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．6.A【解析】由图知：电流由右后端流入，做前端流出，由右手螺旋定则知：A端为S 极、B端为N极；所以东西方向放置的螺线管会转动起来，静止时，A端将指向南极，B端将指向北极；7.D【解析】由右手螺旋定则知通电螺线管左端为N极，螺线管内部磁场方向向左，所以放在b点的小磁针N极指向左边，由右手螺旋定则可知，在通电螺线管的a、c、d点各放一个小磁针，根据磁极间的相互规律可知，a点的小磁针N极指向右边；c点的小磁针N极指向左边，d点的小磁针N极指向左边，则b、c、d三点小磁针N极指向相同．8.B【解析】当开关闭合后，电流从左侧流入右侧流出，根据安培定则判断，左线圈的左端为S极，右端为N极，右线圈的左端是N极，右端也是S极，也就是说，中间靠近的位置，两线圈的极性相同，因为同名磁极互相排斥，则这两个线圈相互排斥而间距变大．9.C【解析】因为同名磁极相互排斥，异名磁极相互吸引，所以通电螺线管的右端是N 极，左端是S极．根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N 极，所以电流从螺线管的左端进，从螺线管的右端出，所以电源的左端是电源正极，右端是电源的负极．10.B【解析】根据安培定则右手握住螺线管，四指表示电流的方向，则通电螺线管产生的磁场的方向向右，螺线管左端是S极，在螺线管内部的磁场方向是从S极指向N极的，即从左向右，小磁针N极的指向与磁感线方向相同，所以右端是N极．11.C【解析】A、滑动变阻器的滑片P向右移动时，电路中的电阻变小，则电路中的电流变大，从而可以确定电磁铁的磁性变强；而磁体的下端为N极，并且弹簧测力计的示数变小，异名磁极相互吸引，同名磁极相互排斥，电磁铁的上端为N极．故A不符合题意．B、电磁铁的上端为N极，下端为S极，由安培定则可知，电流电磁铁的下端流入，故电源右侧为正极，左端为负极．故B不符合题意．C、抽去铁芯后，电磁铁的磁性变弱，而电磁铁的上端为N极，并且同名磁极相互排斥，对条形磁铁的排斥力减小，故弹簧测力计的示数将变大．故C符合题意．D、断开开关，电路中没有电流，所以电磁铁磁性无磁性，即电磁铁对条形磁铁即不吸引也不排斥，但条形磁体有重力，故弹簧测力计有示数．故D不符合题意．12.C【解析】根据安培定则的内容判定线电流的磁感线的方法是：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极．综上所述，C选项说法正确；13.A【解析】线圈中的电流方向如图所示，用右手握住通电螺线管，四指的方向和电流的方向相同，那么大拇指所指的方向为螺线管的北极，即左端为N极，它和永久磁铁的左端(N极)相互排斥，因此线圈向右运动14.B【解析】图中的通电导线相当于垂直于纸面放的通电螺线管．用安培定则可判定纸下方为N极，纸上方为S极，在螺线管内部磁感线由S极到N极，即小磁针所在位置磁场方向为垂直于纸面向里，则小磁针N极在磁场力的作用下转到垂直于纸面向里的位置，使N极指向和该点磁场方向一致．安培定则可以用来判断通电螺线管的磁极，对于单根导线也可以看作是通电螺线管的一部分，用安培定则判断．综上所述B正确．15.C【解析】通电螺线管磁性的强弱与电流的大小，线圈的匝数及是否有铁芯插入有关．螺线管中的电流越大，螺线管的匝数越多，有铁芯插入都可以使通电螺线管的磁性增强．因此调换螺线管两端的极性，只是改变电流的方向，因此只能改变通电螺线管磁场的方向，不能改变通电螺线管磁性强弱．16.电流环绕【解析】右手螺旋定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极．同理，如果大拇指所指的那端是螺线管的北极，那么，四指所指的就是螺线管中电流环绕的方向．17.S【解析】利用安培定则，伸出右手四指弯曲指向电流的方向，大拇指所指的方向﹣﹣通电螺线管的左端为N极、右端为S极，小车被推开，根据磁极间的相互作用，可知条形磁铁a端为S极．18.减弱变长【解析】由图可知，当滑动变阻器的滑片向左移动时，滑动变阻器的阻值在增大，根据欧姆定律可知，电路中的电流在减小．当电流减小时，螺线管的磁性就会减弱；由图可知，螺线管中线圈的电流方向是“前右后左”，根据右手螺旋定则可知螺线管的上端是N极．由于同名磁极相互排斥且螺线管的磁性在减弱，所以螺线管和条形磁体之间的斥力在减小，因此弹簧的长度在变长．19.N正【解析】由图可知，小磁针静止时S极指向右端，则说明A端为N极，另一端为S 极．用右手握住螺线管，让大拇指指向N极一端(螺线管的左端)，则四指弯曲的方向就是电流方向，电流方向为从左端流入，则可知电源的a端为正极．20.磁场电流的方向条形磁体电流线圈匝数电流方向安培定则【解析】(1)奥斯特实验说明了通电导体周围存在磁场；实验证明，改变电流方向时，其磁场方向随之改变，说明其磁场方向和导体中的电流方向有关．(2)通电螺线管外部的磁场和条形磁体的磁场相似，通过电流越大、线圈匝数越多，磁性越强；通电螺线管的极性用电流方向来改变，用安培定则来判断通电螺线管的极性．21.(1)显示磁场的存在存在(2)电流的方向(3)条形安培【解析】(1)在奥斯特实验中，通电时，小磁针发生偏转，说明了通电导线周围存在磁场，即小磁针是为了显示磁场的存在，如果移走小磁针，该结论成立，即磁场仍存在．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究通电螺线管外部磁场方向和电流的方向是否有关；(3)据课本可知，通电螺线管周围的磁场与条形磁体的磁场相似．对于通电螺线管的极性跟电流方向之间的关系，我们可以用安培定则来表述．22.(1)电流周围存在磁场成立(2)验证电流周围是否存在磁场(3)改变电流的磁场方向与电流方向有关(4)B【解析】(1)实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验；若接通电路后移去小磁针，上述结论仍然成立；(2)小磁针受到磁场力的作用能够发生偏转，故小磁针可以检测磁场的存在；(3)改变电流方向，小磁针的方向也发生了偏转，说明了通电导体周围的磁场方向与电流方向有关；(4)小磁针可以检测磁场的存在，用到了转换法．23.【解析】小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；24.【解析】由安培定则可知，B螺线管右侧为N极；故为使两磁极相互排斥，则A螺线管的左侧应为N极；故用右手握住螺线管，大拇指指向左侧，则可知A线圈的绕向如图所示：。
人教版九年级全一册物理 20.2电生磁 同步练习(含解析)
给我一个支点，可以撬起整个地球。
——阿基米德20.2电生磁同步练习一．选择题1．以下物理规律是由丹麦物理学家奥斯特首先发现的是（）A．运动物体不受力可以保持匀速直线运动状态B．浸在液体中物体受到的浮力等于它排开液体受到的重力C．通电导体周围存在着磁场D．通电导体在磁场中会受到力的作用2．如图所示，将一枚转动灵活的小磁针置于桌面上，在小磁针旁放一条直导线，使导线与电池触接。
看到电路连通后小磁针有偏转，且电流方向相反时，小磁针偏转方向也相反。
下列说法错误的是（）A．小磁针偏转说明电流周围有磁场B．甲和丙说明电流磁场方向与电流方向有关C．这个实验说明了电与磁之间有联系D．这个实验最早是安培做的3．如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极4．如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d5．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。
下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大6．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。
如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻，在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（）A．电磁铁A端是S极B．向左滑动滑片P，指示灯会变亮C．向右滑动滑片P，GMR两端的电压减小D．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极7．如图所示，开关闭合后，小磁针N极（）A．指示方向不变B．向左旋转90°C．旋转180°D．向右旋转90°8．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
【人教版】2020九年级物理全册 20.2电生磁练习(含解析)(新版)新人教版
※-精品人教版试卷- ※《电生磁》同步练习一、单选题1.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A.通电螺线管的左端为N极B.小磁针一直保持静止C.小磁计的S极向右转动D.通电螺线管外A点的磁场方向向左2.如图是奥斯特实验的示意图，有关分析正确的是（）A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关3.下列做法中能够改变通电螺线管外部磁场方向的是（）A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯4.如图所示的奥斯特实验是为了说明（）A.地球周围存在磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.电流的周围存在着磁场5.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是（）A. B. C. D.6.有一环形电流，相当于一匝线圈．当电流从A端流入B端流出时，原本如图所示位置静止的小磁针会（）※-精品人教版试卷- ※A.水平转动至N极指向纸内 B.水平转动至S极指向纸内C.顺时针转动90度至竖直位置D.逆时针转动90度至竖直位置7.在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A.小磁针甲偏转，小磁针乙不偏转B.小磁针乙偏转，小磁针甲不偏转C.小磁针甲、乙均偏转D.滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强8.世界上第一个发现电和磁有联系的科学家是（）A.奥斯特B.法拉第C.沈括D.欧姆9.开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A.a端是通电螺线管的N极，c端是电源正极B.b端是通电螺线管的N极，d端是电源正极C.b端是通电螺线管的N极，d端是电源负极D.a端是通电螺线管的N极，c端是电源负极二、多选题10.下列说法正确的是（）A.通电螺线管外部的磁场和条形磁体的磁场相似B.通电螺线管两端相当于条形磁体的两个磁极C.通电螺线管中的电流方向改变时，其两端的极性不改变D.通电螺线管中的电流大小改变时，其两端的极性不改变11.如图所示的通电螺线管中，螺线管的左端是N极的是（）A. B.C. D.12.下列实验中用来研究电流产生磁场的是（）A. B. C. D.13.小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（）A.aB.bC.cD.d三、实验探究题14.用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．（1）在图甲中，闭合开关后，通电螺线管的右端为 ______ 极．（选填“N”或“S”）（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变．这样操作是为了探究通电螺线管外部磁场方向和 ______ 有关．（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针 ______ （选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做 ______ 运动时，导体中会产生感应电流．四、作图题15.请在图中标出通电螺线管的N极以及静止在P点的小磁针N极的指向（用“→”表示）．16.请在图中虚线框内标出电源左端的极性（“+”或“-”）和静止小磁针的N极；人教版物理九年级第二十章第2节《电生磁》同步练习答案和解析【答案】1.D2.B3.C4.D5.C6.A7.B8.B9.B10.ABD 11.BC 12.AC 13.ABD14.N；电流方向；会；切割磁感线15.解：如图，电源的左端是正极，说明电流从螺线管的左端流出、右端流入，根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以上面小磁针的左端是N极，右端是S极，即静止在P点的小磁针N极的指向向左，如下图所示．16.解：已知通电螺线管的左端为N极，右端为S极．根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极．由磁极间的相互作用可知，小磁针的左端为N极，右端为S极．如图所示：【解析】1. 解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N 极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．此题考查了通电螺线管的极性判断、磁场方向的判断、磁极间的作用规律等知识点，是一道综合题．2. 解：AD、通电导线周围磁场方向由电流的方向决定的，故AD错误；B、当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，改变了运动状态，故B 正确；C、该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误；故选B．奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场．本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．3. 解：由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．故选C．解答本题应掌握通电螺线管极性的决定因素，由右手螺旋定则可知影响螺线管的极性的因素．线圈的匝数、电流的大小及有无铁芯可以影响通电螺线管磁性的强弱，但不会影响极性的方向．4. 解：奥斯特将通电导线放于小磁针上方时发现小磁针发生了偏转，说明了通电导线周围存在着磁场，即电流可以产生磁场，故D正确．故选D．要解决此题，需要掌握奥斯特实验，知道此实验证实了电流周围存在磁场．此题主要考查了电流的磁效应，即电流周围存在磁场．这个实验证实了电可以生磁，与电磁感应正好相反，要注意找出这两个实验的不同之处5. 解：A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；故选C．已知电源的正负极，由右手螺旋定则来判定通电螺线管的磁极，根据磁极间的相互作用，可判断出小磁针的磁极，此题主要考查对磁极间的相互作用以及右手螺旋定则的掌握情况．右手螺旋定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极．6. 解：闭合开关S后，环形导线中通有顺时针方向的电流，根据安培定则判断环形导线内部磁场向里，外部磁场向外，则小磁针的N极向里偏转．故选：A．闭合开关S后，环形导线中通有顺时针方向的电流，根据安培定则判断磁场方向．根据小磁针N极受力方向与磁场方向相同判断N极偏转方向．本题考查应用安培定则的能力．安培定则是判断电流方向与磁场方向两者关系的定则．7. 解：（1）由图可知电流从左端流向右端，则螺线管中电流应该是从左前方流入，右后方流出，故由右手螺旋定则可知，螺线管右端应为N极；因同名磁极相互排斥，异名磁极相互吸引，则甲小磁针S将向螺线管靠近，N极远离螺线管，故甲小磁针不转动；小磁针乙沿顺时针方向偏转，故AC错误；B正确．（2）滑动变阻器滑片P从右向左滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得电路中电流减小，则通电螺线管的磁性将减弱．故D错误．故选B．由右手螺旋定则可得出螺线管的磁极，则由磁极间的相互作用可得出小磁针的转动方向；由滑片的移动可知滑动变阻器接入电阻的变化，则由欧姆定律可得出线圈中电流的变化，则可知螺线管磁性的变化．本题综合了电路知识及磁场的性质，考查了欧姆定律及磁极间的相互作用，是道好题．8. 解：A、1821年丹麦的物理学家奥斯特，做了著名的奥斯特实验，第一个发现电现象和磁现象之间有联系，故A不符合题意．B、1831年，英国物理学家法拉第发现了电磁感应现象，发现磁能产生电，故B不符合题意；C、我国宋代学者沈括发现了地理的南北极和地磁的南北极并不重合，这个发现比西方早了400多年，故C不符合题意；D、英国物理学家欧姆总结得出了欧姆定律，故D不符合题意．故选B．本题根据对初中物理中奥斯特、法拉第、沈括、欧姆这四位科学家的认识做出解答．此题出题的意图是为了让同学了解物理学史，让我们学习这些物理学家的刻苦钻研的精神．9. 解：由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的b端为N极，a端为S极．根据螺线管的N、S极和螺线管的线圈绕向．利用安培定则可以确定电流是从螺线管的右端流入左端流出．由于电流是从电源的正极流出，经过外电路回到电源负极．所以可以确定d端为电源的正极，c端为负极．只有B选项正确．故选B．利用小磁针静止时的N、S极的方向确定了螺线管的N、S极，然后利用螺线管的绕向和磁极，根据安培定则再确定螺线管中电流方向，进一步确定电源的正负极．安培定则中共涉及三个方向：电流方向、磁场方向、线圈绕向，考查时告诉其中的两个方向，确定第三个．10. 解：A、通电螺线管外部的磁场和条形磁体外部的磁场相似．故A正确；B、螺线管的两端的磁性最强，相当于条形磁铁的两极．故B正确；C、通电螺线管两端的极性跟螺线管中电流的方向有关，因此通电螺线管中的电流方向改变时，其两端的极性改变，故C错误．D、通电螺线管两端的极性跟螺线管中电流的方向有关，与电流大小无关，因此通电螺线管中的电流大小改变时，其两端的极性不改变，故D正确．故选ABD．（1）条形磁体的两端是它的两个磁极，通电螺线管也有两端，它的两端也是两个磁极．（2）通电螺线管的磁场可由安培定则进行判定．故据安培定则的内容进行分析即可判断．此题考查了螺线管的磁场情况、安培定则的基础知识；此题的难点不大，属于对基础知识的识记性考查，在平时的学习中要强化对基础知识的记忆．11. 解：A、已知电流从右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向右端为螺线管N极，故A错误；B、已知电流从左端流入，右端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向左端为螺线管N 极，故B正确；C、已知电流从右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向左端为螺线管N 极，故C正确；D、已知电流从左端流入，右端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向右端为螺线管N 极，故D错误；故选BC．已知电流方向，则由右手螺旋定则可知螺线管的磁极．右手螺旋定则内容为：右手握住螺线管，四指指向电流方向，则大拇指所指的方向为螺线管N极方向．在使用时要注意正确掌握右手的握法．12. 解：A、该题中是一个电磁铁，即通电后具有磁性，说明电流能产生磁场，故A正确；B、该电路中有电源，当闭合开关，磁场中的线圈会受力转动，故属于磁场对电流有力的作用造成的，故B错误；C、此图是奥斯特实验装置，即说明电能产生磁，故C正确；D、该电路中没有电源，即当风车在磁场中做切割磁感线转动时，电路中会产生电流，故该现象是电磁感应现象，故D错误；故选AC．电流具有磁效应，最早发现的是丹麦物理学家奥斯特，故据下面的各个选项分析即可判断．知道上述实验的原理是解决该题的关键，其中对于发电机和电动机原理的判断是非常重要的．13. 解：根据电源的正负极标出通电螺线管的电流方向从左边流入、从右边流出根据电流方向，利用安培定则判断螺线管的左端为N极、右端为S极；而同名磁极相互排斥、异名磁极相互吸引，可见小磁针abd的指向正确．故选ABD．首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极）判断通电螺线管的磁极；根据磁极间的作用规律判断小磁针的指向是否正确．安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．14. 解：（1）由图知：闭合开关，电流从螺线管右侧流入，从左侧流出．用右手握住螺线管，四指指向电流方向，则大拇指所指的方向即通电螺线管的右端为N极，另一端为S极．如下图所示：（2）改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的N极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．（3）闭合电路中的一部分导体左右运动时，在磁场中做切割磁感线的运动，导体中就会产生感应电流，灵敏电流计的指针会偏转．故答案为：（1）N；（2）电流方向；（3）会；切割磁感线．（1）闭合开关，明确电流的方向，由右手螺旋定则即可判断出通电螺线管的N、S极．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变；（3）产生感应电流同时具备三个条件：闭合电路、一部分导体、做切割磁感线运动．本题考查了右手螺旋定则，利用安培定则时，一定要用右手握住螺线管，四指指向电流方向，当电流流入的导线在螺线管背面时，手心在上；反之，手背在上．明确产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运，是此题判断的关键因素．15.知道通电螺线管的电流方向，根据安培定则判断螺线管的磁极；根据磁极间的作用判断小磁针的磁极．知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一个都可以判断另外几个．16.已知通电螺线管的磁极，根据右手定则判断出电流的方向确定出电源的正负极．再根据磁极间的相互作用确定小磁针的磁极，安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．。
20.2 电生磁—人教版九年级全一册物理同步练习(word版 带答案)
20.2 电生磁一、选择题（共11题）1、我们的日常生活离不开电和磁．发现电流磁效应的科学家是（）A．牛顿B．奥斯特C．阿基米德D．瓦特2、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。
下图能说明电动机工作原理的是（）A．B．C．D．3、新冠肺炎疫情期间，我省广大师生相应教育部“停课不停学”的号召，开展了网络教学活动。
教学中老师使用的小音箱在通电后，音箱的鼓膜就会来回振动发出声音。
下列与老师使用的小音箱工作原理相同的是（）A．B．C．D．4、如图所示,在“探究通电螺线管外部的磁场分布”的实验中,开关闭合后,下列说法正确的是()A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端5、如图所示，开关闭合后，小磁针N极（）A．指示方向不变B．向左旋转90°C．旋转180°D．向右旋转90°6、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极7、如图所示,在螺线管内放入一枚小磁针(涂黑端为N极),当开关S闭合后,小磁针北极的指向将（）A. 不动B. 向外旋90°C. 向里旋90°D. 旋转180°8、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面,制作指南针。
如图所示,该指南针的南极(S)应标在泡沫板的（）A.a 处B.b 处C.c处D.d处9、奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动10、如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d11、汤姆生在研究阴极射线时发现了电子，如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流，则通过这束电子流的运动方向推断电流及周围的磁场方向是（）二、填空题（共4题）1、方方按如图电路进行实验。
人教版 九年级物理20.2《电生磁》同步练习(含答案)
人教版九年级物理20.2《电生磁》同步练习（含答案）一、单选题：1.在研究电磁铁时，小乔连接了如图所示的电路．若闭合开关，将滑动变阻器的滑片向右移动，可能出现的情况是（）A．电磁铁A端为S极B．电磁铁的磁性加强C．小磁针S极指向上方D．小磁针N极指向B端2.实验室有一台旧的直流电源，输出端的符号模糊不清，无法分辨正负极．小明设计了判断电源两极的方法：在桌面放上一个小磁针，在小磁针东面放一个螺线管，如图所示，闭合开关S后，小磁针指南的一端向东偏转，下述判断正确的是（）A．电源A端是正极，在电源外部，电流从A流向螺线管到BB．电源A端是正极，在电源外部，电流从B流向螺线管到AC．电源B端是正极，在电源外部，电流从A流向螺线管到BD．电源B端是正极，在电源外部，电流从B流向螺线管到A3.根据通电螺线管周围存在磁场（如图甲）的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的．下图中符合他假说的模型是（）4.如图，条形磁铁置于水平桌面上，电磁铁水平放置且右端固定，当电路中滑动变阻器的滑片P逐渐向右滑动时，条形磁铁仍然静止，在此过程中，条形磁铁受到的摩擦力（）A．逐渐减小，方向向左B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐增大，方向向右5.如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是（）6.如图所示电路，开关S闭合后，下列说法正确的是（）A．螺线管的右端为N极B．小磁针N极向左转动C．小磁针在图所示的位置保持静止D．向左移动滑片P，螺线管磁性减弱7.闭合开关S后，小磁针静止时N极的指向如图所示．那么图中电源的正极是（）A．一定在a端B．一定在b端C．在a端或b端均可D．无法确定8.如图所示，给电磁铁通电，铁块及弹簧在图中位置静止，当滑动变阻器的滑片向b端滑动时，关于电流表示数和弹簧长度变化情况是（）A．电流表的示数增大，弹簧的长度增加B．电流表的示数增大，弹簧的长度减小C．电流表的示数减小，弹簧的长度增加D．电流表的示数减小，弹簧的长度减小9.开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是电磁线管的N极，c端是电源正极B．b端是电磁线管的N极，d端是电源负极C．a端是电磁线管的N极，d端是电源正极D．b端是电磁线管的N极，c端是电源负极10.如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线．则可以判断图中A、B、C、D四个磁极依次是（）A．N、S、N、NB．S、N、S、SC．S、S、N、SD．N、N、S、N二、填空题：（本大题共5小题，要仔细思考，认真填写哦~~）。
人教版九年级物理下册：20.2电生磁-同步练习(含答案)
课标引领 2电生磁1．电流的磁效应２．通电螺线管的磁场的特点3．通电螺线管的磁极与电流方向的关系。
1．奥斯特实验表明，通电导线周围存在 ，证明了电和磁之间是相互 的．2．通电螺线管外部的磁场和 形磁体外部的磁场一样，它的两端分别是 极、极．当改变螺线管中的电流方向时，螺线管的两磁极3．小丽同学利用如图9-7所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知： ；比较乙、丙两图可知： ．4．如图9-8，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a 端为 极，电源的d 端为 极；当图中滑片P 向右移动过程中，通电螺线管的磁性将（选填：“增强”、“减弱”或“不变”）。
5．2005年是世界物理年。
下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿6．如图9-9所示，是一根锰铜丝制成的软质弹簧，B 是水银槽，槽内盛有水银，A 的上端通过接线柱与电源相连，A 的下端恰好与水银表面接触，开关S 闭合时发生的现象是：（ ）A ．弹簧伸长，灯持续发光B ．弹簧上下振动，灯忽亮忽灭C ．弹簧缩短，灯熄灭D ．弹簧静止不动，灯持续发光 7．下列四个例子中，采用相同的物理研究方法的是( )(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流 (3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场A ．(1)与(2)B ．(1)与(3)C ．(3)与(4)D ．(2)与图9-7 基础运用图9-8图9-9(4)8．下列说法错误的是 （ ） A ．螺线管周围一定存在磁场B ．安培定则是用来判定电流方向与磁极方向的C ．知道通电螺线管的南北极就可判断出电流的方向D ．通电螺线管的磁极可以对调9．如图9-10所示的通电螺线管，其中正确的是 （ ）10．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ( ) A ．通电螺线管仍保持原位置静止B ．通电螺线管转动，直至A 指向南，B 指向北C ．通电螺线管转动，直至A 指向北，B 指向南D ．通电螺线管能在任意位置静止11．如图9-12所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R 是滑动变阻器，如果将滑片P 向右端移动或者抽出铁心，则弹簧长度的变化应分别是 ( ) A ． 伸长、伸长 B ．缩短、缩短C ．伸长、缩短D ．缩短、伸长12．如图9-13所示，当开关闭合后，两通电螺线管会 ( ) A ．相吸 B ．相斥 C ．先吸引，后排斥 D ．先排斥，后吸引13．如图9-14所示，正确的是（ ）图9-13图9-10图9-11 图9-1214．如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极 甲、乙、丙、丁的极性依次是（ ）A ． N 、N 、S 、NB ． S 、N 、S 、SC ． S 、S 、N 、ND ． N 、S 、N 、N1.标出图9-16中通电螺线管的N 、S 极.（2分）2.在图9-17(a)中,静止的小磁针黑端是N 极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的S N 、极,判断电源的正、负极。
人教版物理9年级全一册同步练习题及答案 20.2 电生磁
16．如图所示，是上海磁悬浮列车的悬浮原理。请在下面放大的图中画出轨道
下方的车厢线圈的绕
线。
4
第二节 电生磁 课前预习 1.奥斯特，转化 2.强 3 条形磁铁，螺线管内的电流方向，改变 4.通 过导体的电流方向，电流的磁效应，5.安培定则 随堂练习 1.小磁针，磁场对放 入其中的小磁针有力的作用 2.略 3.C 4.D 5.北，负，减弱 达标练习 6.（1） 电流周围存在磁场 ，（2）电流方向改变时，磁场方向也改变 7.A,左 8.略 9 略 10.略 11. A 12.D 13.B 14.将漆包线平行置于小磁针的上方，用蓄电池给漆包 线供电。观察小磁针静止后的方向，利用安培定则判断导线中的电流方向，从 而确定电源的正、负极。15。没有电话、电铃等 设备 16．见下图
3
A．螺线管 B．U 形磁铁 C．小磁针 D．电流表 二 、填空题：（本大题共 5 小题，要仔细思考，认真填写哦~~）。 11.如图所示，在电磁铁的正上方用弹簧秤挂着一条形磁铁，当开关闭 合 后 ， 电 磁 铁 与 条 形 磁 铁 的 相 互 作 用 为 __________（ 填 “吸 引 ”或 “排 斥”）；当滑片 P 从 b 端向 a 端滑动过程中，弹簧的长度会变 __________（ 填 “长 ”或 “短 ”） ．
A．不改变滑片 P 的位置，S 由 1 改接到 2 B．S 接 1 不变，将滑片 P 向右滑 C．S 接 1 不变，将滑片 P 向左滑 D．S 接 1 不变，滑片 P 的位置不变，将铁芯 B 抽出 2.课堂上教师做了如图所 示的演示实验，同学们根据实验现象得到如下结论， 其中不正确的是（ ）
A．甲、乙两次实验表明通电导线周围存在磁场 B．甲、丙两次实验表 明磁场对电流有力的作用 C．甲、丙两次实验表明通电导线周围的磁场方向与电 流方向有关 D．甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有 关 3.如图所示是有关电与磁实验的装置图，其中是奥斯特用来研究通电导线周围 有磁场的是（ ）
人教版九年级《20.2 电生磁》同步测试题及答案
20.2 电生磁课前预习1.1820年，丹麦物理学家_________ ，发现在电流的周围存在着磁场。
证明了电和磁之间是相互的．2.螺线管又叫线圈，在电流相同的情况下，通电螺线管产生的磁场要比单根导线产生的磁场。
3.通电螺线管外部的磁场与的磁场相似，它的极性跟有关。
当改变螺线管中的电流方向时，螺线管的两磁极。
4.通电导体的周围有磁场，磁场的方向跟有关，这种现象叫做。
5.反映通电螺线管的极性跟电流方向的关系的规则叫做。
随堂练习1.检验某物体是否有磁性以及电流的周围是否有磁场，常用的器材是，依据是_______________________________________________________。
2.安培定则的内容是__________________________________。
3.下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿4.世界上第一个证实电与磁之间联系的物理事实是（）A.磁现象B.地磁场的发现C.磁化现象D.奥斯特实验5．如图当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为极，电源的d端为极；当图中滑片P向右移动过程中，通电螺线管的磁性将（选填：“增强”、“减弱”或“不变”）。
达标练习6.下图是奥斯特实验的示意图。
（2）比较甲乙两图，可以得到的结论是______________________________。
（3）比较甲丙两图，可以得到的结论是_______________________。
7.下图是研究通电螺线管磁场的实验电路。
合上开关后，若小磁针停在如图所示的位置，那么电源的_________端为正极，要使通电螺线管的磁场减弱，变阻器的滑片应移到图示位置的_________边（填“左”或“右”）。
8．在所示图中，标出通电螺线管的N极和S极.9.为使图中通电螺线管附近小磁针的指向如图所示，试在图中画出通电螺线管的绕法10.根据图中小磁针的N极指向，画出通电螺线管的绕线方法。
【名校】人教版九年级物理下册：20.2电生磁-同步练习(含答案)
课标引领2电生磁1．电流的磁效应２．通电螺线管的磁场的特点3．通电螺线管的磁极与电流方向的关系。
1．奥斯特实验表明，通电导线周围存在，证明了电和磁之间是相互的． 2．通电螺线管外部的磁场和形磁体外部的磁场一样，它的两端分别是极、极．当改变螺线管中的电流方向时，螺线管的两磁极3．小丽同学利用如图9-7所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知：；比较乙、丙两图可知：．4．如图9-8，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为极，电源的d端为极；当图中滑片P向右移动过程中，通电螺线管的磁性将（选填：“增强”、“减弱”或“不变”）。
5．2005年是世界物理年。
下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿6．如图9-9所示，是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合时发生的现象是：（）A．弹簧伸长，灯持续发光 B．弹簧上下振动，灯忽亮忽灭C．弹簧缩短，灯熄灭 D．弹簧静止不动，灯持续发光7．下列四个例子中，采用相同的物理研究方法的是( )(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流(3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场图9-7基础运用图9-8A ．(1)与(2)B ．(1)与(3)C ．(3)与(4)D ．(2)与(4)8．下列说法错误的是 （ ） A ．螺线管周围一定存在磁场B ．安培定则是用来判定电流方向与磁极方向的C ．知道通电螺线管的南北极就可判断出电流的方向D ．通电螺线管的磁极可以对调9．如图9-10所示的通电螺线管，其中正确的是 （ ）10．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ( ) A ．通电螺线管仍保持原位置静止B ．通电螺线管转动，直至A 指向南，B 指向北C ．通电螺线管转动，直至A 指向北，B 指向南D ．通电螺线管能在任意位置静止11．如图9-12所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R 是滑动变阻器，如果将滑片P 向右端移动或者抽出铁心，则弹簧长度的变化应分别是 ( ) A ． 伸长、伸长 B ．缩短、缩短C ．伸长、缩短D ．缩短、伸长12．如图9-13所示，当开关闭合后，两通电螺线管会 ( ) A ．相吸 B ．相斥 C ．先吸引，后排斥 D ．先排斥，后吸引13．如图9-14所示，正确的是（ ）图9-9图9-13图9-10图9-11 图9-1214．如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极 甲、乙、丙、丁的极性依次是（ ）A ． N 、N 、S 、NB ． S 、N 、S 、SC ． S 、S 、N 、ND ． N 、S 、N 、N1.标出图9-16中通电螺线管的N 、S 极.（2分）2.在图9-17(a)中,静止的小磁针黑端是N 极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的S N 、极,判断电源的正、负极。
2020年秋季人教版九年级全一册物理20.2电生磁同步测试
20.2 电生磁1．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。
关于这个实验下列说法正确的是( )A．首次通过本实验揭开电与磁关系的科学家是法拉第B．当直导线通电时，小磁针会离开支架悬浮起来C．小磁针用于检验通电直导线周围是否存在磁场D．改变直导线中电流方向，小磁针N极的指向不变2．小磁针静止时的指向如图所示，由此可知( )A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极3．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是( )A．螺线管转动，最后A端指南，B端指北B．螺线管静止不动C．螺线管转动，最后A端指北，B端指南D．螺线管会在任意位置静止4．如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是( )5．如图所示为四位同学判断通电螺线管极性时的做法，正确的是( )6．下列说法错误的是( )A．通电螺线管外部的磁场和条形磁体的磁场相似B．通电螺线管两端相当于条形磁体的两个磁极C．通电螺线管中的电流方向改变时，其两端的极性不变D．通电螺线管中的电流大小改变时，其两端的极性不变7．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向右B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向左转动8．通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态，则( )A．小磁针的b端为N极B．通电螺线管左端为N极C．电源“＋”极为c端D．螺线管上看得见的导线中的电流自下而上9．如图所示有条形磁铁和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是( )A．S、N、S、S B．N、N、S、NC．S、S、N、N D．N、S、N、N10．(2020·青海)如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时，其指向正确的是( )A B C D11．小磁针静止时的指向如图所示，由此可以判定螺线管的A端是＿＿＿极（选填“N”或“S”），左下接线柱连接的是电源＿＿＿极（选填“正”或“负”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电生磁》同步
1.如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极．下列判断中正确的是（）
A.甲、乙都被吸引
B.甲被吸引，乙被排斥
C.甲、乙都被排斥
D.甲被排斥，乙被吸引
2.如图所示的电磁铁是由5匝线圈绕制而成，开关闭合后，以下说法正确的是（）
A.右端是N极，每匝线圈之间相互吸引
B.右端是N极，每匝线圈之间相互排斥
C.右端是S极，每匝线圈之间相互吸引
D.右端是S极，每匝线圈之间相互排斥
3.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会( )
A.向左右分开
B.向中间靠拢
C.都静止不动
D.先向左右分开,后向中间靠拢
4.如图所示的四幅图中，符合物理现象或物理原理的是（）
A.小球所受重力的示意图
B.通电螺线管的磁性
C.光从空气斜射入水中
D.凸透镜对光线的作用
5.如图所示,闭合开关后,A点磁场方向向左的是( )
6.电磁铁的应用相当广泛，它是利用电流周围产生磁场的原理工作的，最先发现电流周围存在
磁场的科学家是（）
A.库仑
B.奥斯特
C.麦克斯韦
D.亚里士多德
7.下列四幅图中，螺线管接上电源后，小磁针静止时的指向错误的是（）
A. B. C. D.
8.如图所示的四张图片中，对应物理知识阐述正确的是（）
A.甲图中闭合开关后看到的现象称为电磁感应现象
B.乙图展示了发电机的原理
C.丙图把拉线开关接在灯和火线之间更能保证用电安全
D.丁图所示用皮毛摩擦胶棒，橡胶带负电是由于皮毛束缚电子的能力比较强
9.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则( )
A.通电螺线管的Q端为N极,电源a端为正极
B.通电螺线管的Q端为N极,电源a端为负极
C.通电螺线管的Q端为S极,电源a端为正极
D.通电螺线管的Q端为S极,电源a端为负极
10.图中小磁针静止时指向错误的是（）
A. B. C. D.
11.如图所示，开关S闭合时，小磁针的指向如图，则A是电磁铁的________极，C是电源的________极．
12.如图甲所示，通电线圈在磁场中发生扭转，说明________对通电导线有力的作用．如图乙所
示，给直导线通电时，其下方的小磁针发生偏转，这说明电流的周围________；改变直导线中的电流方向，小磁针偏转的方向________（选填“改变”或“不改变”）．
13.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,
小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。
14.如图所示，GMR是巨磁电阻（其电阻值在磁场中随磁性的增强而急剧减小），当开关S1、S2都
闭合时，电磁铁附近的小磁针处于静止状态，则小磁针的A端为________极；当滑片P向右滑动时，指示灯的亮度________（选填“变亮”、“变暗”或“不变”）．
15.通电螺线管的上方放置一个可以自由转动的小磁针，小磁针静止时的方向如图所示，通电螺
线管的d端为________极，电源的b端为________极．
16.科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家 ________首
先发现了电流周围存在磁场，第一个揭示了电和磁之间的联系．1821年，世界上第一台电动机雏形由英国科学家法拉第完成，其工作原理是 ________
实验题
17.科学研究经常需要猜想与假设,合理的猜想与假设不是主观臆测,它总伴随着理性的分析和
科学的思考,并有待进一步的实验检验。
(1)19世纪20年代,以塞贝克为代表的科学家已经认识到:温度差会引起电流。
安培考虑到地球自转造成了太阳照射后地球正面与背面的温度差,于是提出如下假设:地球磁场是由绕地球的环形电流引起的。
若规定地磁场N极与S极在地球表面的连线称为“磁子午线”(如图所示),则安培假设中的电流方向应该是( )
A.由西向东垂直磁子午线
B.由东向西垂直磁子午线
C.由南向北沿磁子午线
D.由北向南沿磁子午线
(2)和物理学家们一样,在初中物理的科学探究中,我们经常要根据自己的经验和已有的知识进行猜想与假设,对某种物理现象作出试探性的解释。
回顾你的物理学习历程,列举一个自己经历合理猜想并继而通过实验得到成功验证的学习案例,要求写出猜想的内容和依据,并简要说明实验验证的过程。
参考答案
1.答案为：D
2.答案为：C
3.答案为：B；
解析：利用通电螺线管的磁极的判断方法可知,两个螺线管左端都为N极,右端都为S极。
中间为左端螺线管的S极和右端螺线管的N极,两极相互吸引,所以它们向中间靠拢。
4.答案为：D
5.答案为：C；
解析：选项A中,由安培定则可知,左侧螺线管下端为N极,右侧螺线管下端也为N极,故由磁感线的特点可知A点磁感线应向上方,故选项A错误;选项B中,由安培定则可知,左侧螺线管上端为N极,右侧螺线管上端也为N极,则由磁感线的特点可知A点磁感线应向下方,故选项B错误;选项C中,由安培定则可知,左侧螺线管上端为S极,右侧螺线管上端为N极,则由磁感线的特点可知A点磁感线向左,故选项C正确;选项D中,由安培定则可知,左侧螺线管上端为N极,右侧螺线管上端为S极,则由磁感线的特点可知A点磁感线向右,故选项D错误。
6.答案为：B
7.答案为：B
8.答案为：C
9.答案为：C；
解析：磁针N极转向Q端,则Q端为螺线管的S极,由安培定则判定出螺线管外面的电流方向向上,故电源a端为正极。
10.答案为：D
11.答案为：S；正
12.答案为：磁场；磁场；改变
13.答案为：S 正
解析：利用小磁针可判断螺线管的a端为S极,b端为N极;然后利用通电螺线管的磁极的判断方法可判断,电流是由电源的c端流到电源的d端,因此c端为铅蓄电池的正极。
14.答案为：S；变暗
15.答案为：N；负
16.答案为：奥斯特；电磁感应
17.答案为：(1)答案为：B；(2)略
解析：
(1)由于地磁场的N极在地理的南极附近,利用安培定则,将右手大拇指指向地磁场的N极,
则四指弯曲的方向即电流的方向,从而可知地球环形电流的方向是自东向西。
(2)对于科学探究中的猜想与假设要基于一定的事实或依据,而不能无目的地猜想,如探究
影响浮力大小的因素时,根据人在死海中可以漂浮,而在普通水中要下沉,由此可以猜想:物体所受浮力大小可能与液体的密度有关;人从浅水区向深水区走的过程中,感觉身体越来越轻,由此可以猜想:物体所受浮力大小可能与物体排开液体的体积有关。
提出猜想后可根据影响因素,采用控制变量法设计实验即可。
第二个问题为开放性的,答案合理、叙述正确即可。
