矿井通风图纸绘制
通风系统图绘制要求

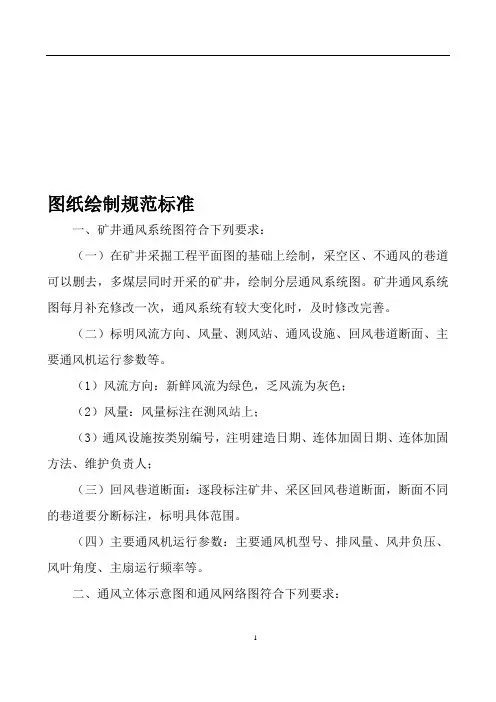

图纸绘制规范标准一、矿井通风系统图符合下列要求：（一）在矿井采掘工程平面图的基础上绘制，采空区、不通风的巷道可以删去，多煤层同时开采的矿井，绘制分层通风系统图。
矿井通风系统图每月补充修改一次，通风系统有较大变化时，及时修改完善。
（二）标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。
（1）风流方向：新鲜风流为绿色，乏风流为灰色；（2）风量：风量标注在测风站上；（3）通风设施按类别编号，注明建造日期、连体加固日期、连体加固方法、维护负责人；（三）回风巷道断面：逐段标注矿井、采区回风巷道断面，断面不同的巷道要分断标注，标明具体范围。
（四）主要通风机运行参数：主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。
二、通风立体示意图和通风网络图符合下列要求：（一）矿井通风系统立体示意图和矿井通风网络图每月修改完善一次，通风系统有较大变化时，及时修改补充。
通风立体示意图和通风网络图配套使用。
（二）矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号（与通风网络图一致）等。
（三）通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。
三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求：（一）矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。
矿井防尘系统图以矿井采掘工程平面图为底图绘制，每月补充修改一次。
（二）标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。
标注防尘设施位置与实际相符。
（1）地面水池：标明水池容量、个数，说明水池供水水源；（2）防尘水管：管径不同用不同顔色标注，并在图例中说明；（3）隔爆水袋：标注巷道断面、水袋个数和规格。
（三）防尘供水水源不符合饮用标准的，要标明地面清水池和污水池向井下管网供水的切换方法。
（四）井下有供水水源的，要标明水源位置、水量、供水方式和实现地面供水的转换方式。
矿井通风系统图纸绘制及图例
矿井通风系统图纸绘制及图例矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后6、矿井通风网络图：（1）可根据复杂程度，在A4或A3图纸上绘制。
（2）凡构成独立通风系统的所有用风点均要在图上显示。
（3）网路的简化：简单的串联或并联分支可用一条等效分支代替，可并为一个节点。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25mm，距其它三个边界各10mm，图框线宽度2mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
矿井通风图纸绘制与报送管理制度

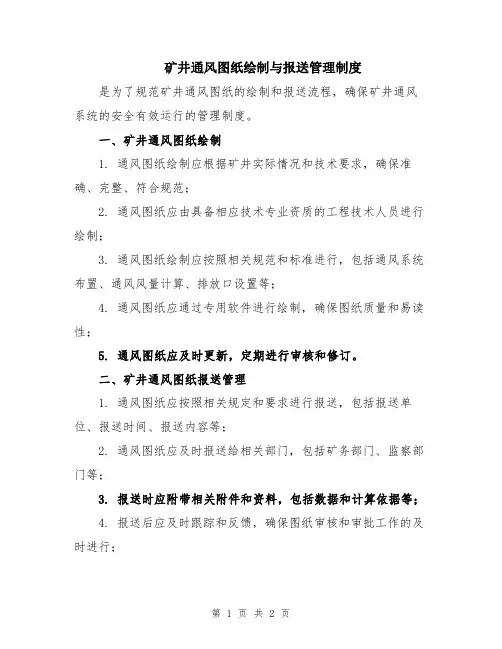

矿井通风图纸绘制与报送管理制度
是为了规范矿井通风图纸的绘制和报送流程，确保矿井通风系统的安全有效运行的管理制度。
一、矿井通风图纸绘制
1. 通风图纸绘制应根据矿井实际情况和技术要求，确保准确、完整、符合规范；
2. 通风图纸应由具备相应技术专业资质的工程技术人员进行绘制；
3. 通风图纸绘制应按照相关规范和标准进行，包括通风系统布置、通风风量计算、排放口设置等；
4. 通风图纸应通过专用软件进行绘制，确保图纸质量和易读性；
5. 通风图纸应及时更新，定期进行审核和修订。
二、矿井通风图纸报送管理
1. 通风图纸应按照相关规定和要求进行报送，包括报送单位、报送时间、报送内容等；
2. 通风图纸应及时报送给相关部门，包括矿务部门、监察部门等；
3. 报送时应附带相关附件和资料，包括数据和计算依据等；
4. 报送后应及时跟踪和反馈，确保图纸审核和审批工作的及时进行；
5. 审核和批准通风图纸的部门应及时将审批结果通知报送单位，并确保相关修订工作的及时完成。
三、监督与检查
1. 相关部门应定期对通风图纸绘制和报送进行监督与检查；
2. 监督与检查工作应包括图纸完整性、准确性和符合性的检查；
3. 监督与检查结果应及时反馈给报送单位，并对不符合要求的情况进行整改和追责处理；
4. 监督与检查工作应建立监督档案，跟踪整改进展和效果。
以上就是矿井通风图纸绘制与报送管理制度的主要内容，通过建立和执行这一制度，可以加强对通风系统的管理，确保矿井安全生产。
矿井通风系统图纸绘制及图例修订稿
矿井通风系统图纸绘制及图例公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25mm，距其它三个边界各10mm，图框线宽度2mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
矿井通风图纸绘制与报送管理制度范本
矿井通风图纸绘制与报送管理制度范本第一章总则第一条为了规范矿井通风图纸的绘制与报送管理工作，确保矿井通风系统的安全有效运行，根据相关法律法规和规章制度，制定本制度。
第二条本制度适用于所有矿井的通风图纸绘制与报送管理工作。
第三条矿井通风图纸是指矿井通风系统的平面图、剖面图、布置图等，是矿井通风系统设计、建设、运行管理的重要依据。
第四条矿井通风图纸的绘制与报送工作必须遵守技术规范、工程标准和安全要求，确保图纸的准确性和可操作性。
第五条矿井通风图纸绘制与报送工作由专职人员负责，应具备相应的图纸绘制技术和专业知识。
第六条矿井通风图纸绘制与报送工作应遵循程序化、规范化的原则，确保资料及时、准确、完整。
第七条矿井通风图纸绘制与报送工作应与其他相关工作相衔接，确保图纸的及时更新和有效运用。
第二章图纸绘制管理第八条矿井通风图纸的绘制应按照矿井的实际情况和设计要求，绘制平面图、剖面图、布置图等。
第九条矿井通风图纸的绘制应技术精细，图纸内容包括但不限于通风设备、通风管道、通风系统连接等。
第十条矿井通风图纸的绘制应使用专业的绘图软件，绘图人员应熟悉绘图软件的操作方法。
第十一条矿井通风图纸的绘制应遵循统一的绘图标准和规范，确保图纸的规范、美观。
第十二条矿井通风图纸的绘制应按照矿井的实际需要，及时更新和修订。
第三章报送管理第十三条矿井通风图纸的报送工作应按照矿井通风系统工程设计、建设、运行等不同阶段的要求，及时上报相关部门。
第十四条矿井通风图纸的报送应按照规定的报送范围和报送时间进行，确保报送的及时性和准确性。
第十五条矿井通风图纸的报送应按照相关部门的要求，提供完整的图纸资料和报表。
第十六条矿井通风图纸的报送工作应按照管理部门的要求，上报相关的报告和记录。
第四章监督检查第十七条矿井通风图纸的绘制与报送工作应定期进行监督检查，确保图纸的质量和报送的有效性。
第十八条矿井通风图纸的绘制与报送工作应定期进行技术交流和经验总结，不断提高工作质量和效率。
矿井通风图纸绘制与报送管理制度
矿井通风图纸绘制与报送管理制度
1. 矿井通风图纸的绘制
(1) 设计部门根据矿井实际情况，制定矿井通风系统设计方案，并由专业人员进行绘制。
(2) 矿井通风图纸应包括矿井通风系统的总体布局图、风机、风门、风流分配、风速分布等细节图，并标注相应参数和设备型号。
(3) 绘制时应按照有关规定采用符号和标注进行标识，确保通风图纸的可读性和准确性。
(4) 绘制完成后，应由设计部门对图纸进行审核，并交由相关部门进行审批。
2. 矿井通风图纸的报送管理
(1) 矿井通风图纸应在设计完成后及时报送相关部门进行审批。
(2) 审批部门应对图纸进行审核，确认是否符合相关的规定和要求。
(3) 若图纸存在问题或不符合规定，审批部门应及时提出修改意见，并要求设计部门进行修改。
(4) 审批通过后，图纸应及时归档存档，并在矿井内张贴，确保相关人员能够查阅和了解。
(5) 矿井通风图纸应定期进行检查和更新，确保与实际情况的一致性。
(6) 在矿井通风系统发生重大变化时，设计部门应及时修订通风图纸，并重新报送审批部门进行审核。
通风系统图绘制要求
图纸绘制规范标准一、矿井通风系统图符合下列要求：（一）在矿井采掘工程平面图的基础上绘制，采空区、不通风的巷道可以删去，多煤层同时开采的矿井，绘制分层通风系统图。
矿井通风系统图每月补充修改一次，通风系统有较大变化时，及时修改完善。
（二）标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。
（1）风流方向：新鲜风流为绿色，乏风流为灰色；（2）风量：风量标注在测风站上；（3）通风设施按类别编号，注明建造日期、连体加固日期、连体加固方法、维护负责人；（三）回风巷道断面：逐段标注矿井、采区回风巷道断面，断面不同的巷道要分断标注，标明具体范围。
（四）主要通风机运行参数：主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。
二、通风立体示意图和通风网络图符合下列要求：（一）矿井通风系统立体示意图和矿井通风网络图每月修改完善一次，通风系统有较大变化时，及时修改补充。
通风立体示意图和通风网络图配套使用。
（二）矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号（与通风网络图一致）等。
（三）通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。
三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求：（一）矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。
矿井防尘系统图以矿井采掘工程平面图为底图绘制，每月补充修改一次。
（二）标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。
标注防尘设施位置与实际相符。
（1）地面水池：标明水池容量、个数，说明水池供水水源；（2）防尘水管：管径不同用不同顔色标注，并在图例中说明；（3）隔爆水袋：标注巷道断面、水袋个数和规格。
（三）防尘供水水源不符合饮用标准的，要标明地面清水池和污水池向井下管网供水的切换方法。
（四）井下有供水水源的，要标明水源位置、水量、供水方式和实现地面供水的转换方式。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
通风图纸绘制标准
（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
矿井通风图纸绘制及管理规范(中煤)
① 注浆系统注明注浆站位置、注浆系统型号、注浆能力、
浆池容积、注浆钻孔、管路系统长度、管径 ， 主干系统控制阀门。
② 注氮系统 注明地面注氮车|闺 /井下注氮嗣室位置、注氮 设备型号、注氮能力、注氮管路管径、主干系统控制阀门等 。
③ 束管监控系统 注明束管监控系统型号、监控室位置、 分路箱位置、束管芯数等 。
式自定 。
( 4 )测风(站)点标注的内容 断面积、凤速、风量 、温
度、编号 ， 标注格式自定 。
( 5 )凤流方向均用箭头线标注，凤流分支处必须标明风流
方向 。 图纸的上方绘制指北针长 30mm ， 宽 4mm 的箭头标示。
( 6 )多媒层同时开采的矿井还应绘制分层通风系统图 。
(7)有矿长、总工程师签字 ， 并随着采掘变化及时修改 。
( 2 )图上标明均压管路系统、调压风机、截门、调压气室、
火区范围(或采空区范围)等 。
( 3 )在图例处标明发火时|司、火区面积、调压凤机型号、
均压管路规格、气室名称或编号等 。
三、图纸上报时间
纸必须及时上报通风救护部、安监局 ， 具体如下 ;
1 、通凤系统示意图每月上报(两份 L
2 、安全监控系统图、通凤网络图、防尘系统图、避灾线路
一氧化碳传感器 风速传感器 温度传感器 烟 雾传感器 凤压传感器
凤门开停传感器 设备开停传感器
凤筒传感器 愤电传感器
@
① ⑥
③
P
目
⑧
@
⑨
注明报警浓度
2、
( 1 )在采掘工程平面图上绘制 。
( 2 )使用不同符号标志采掘
炸、水灾事故后的避灾路线 。
生火灾、瓦斯/煤尘爆
( 3 )有总工程师签字 ， 图纸随着采掘变化进行修改 。
通风图纸绘制标准
（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
矿井通风图纸绘制及管理规范
矿井通风图纸绘制及管理规范为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
4、在每张图的右下角绘制图签，并有相关领导签字。
图例一般绘制在图纸左下方，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门、瓦斯检查点。
（3）主扇标注的内容：主扇型号、铭牌功率、实际功率、实际叶片角度、电流频率、排风量、主扇风压等。
（4）测风（站）点标注的内容：断面积、风速、风量、温度。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
（6）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在1：2000采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在1：2000采掘工程平面图上绘制。
（2）图中标明注浆，消防材料库等他防火设施及火区位置。
①注浆系统：注明注浆站位置、注浆能力、浆池容积、管路系统长度、管径，主干系统控制阀门。
（2）有总工程师签字。
4、防尘系统图（1）在1：2000采掘工程平面图上绘制。
（2）图中标明防尘管路、静压水池（注明水池容积）、各类防尘设施（隔爆水棚、净化水幕、防尘喷雾）、截止阀位置。
矿井通风图纸绘制与报送管理制度（3篇）
矿井通风图纸绘制与报送管理制度编号：XXXX-XX-XXX制定日期：XXXX年XX月XX日修订日期：XXXX年XX月XX日一、背景和目的在矿山安全生产中，通风是十分重要的一环。
为了确保矿井通风系统的安全有效运行，必须建立一套科学的矿井通风图纸绘制与报送管理制度。
本制度的目的是规范矿井通风图纸的绘制过程，保证矿井通风系统的设计与运行符合相关法律法规和技术标准，并确保通风系统图纸能及时送达相关部门进行审核和备案。
二、适用范围本制度适用于所有矿山通风系统图纸绘制与报送工作。
三、定义1. 矿井通风图纸：指包括主通风井、风流、风巷、风井、风门等内容的矿井工程设计图纸。
2. 设计方：指负责矿井通风图纸的编制以及系统安装的设计单位或人员。
3. 报送方：指负责将矿井通风图纸提交相关部门进行审核和备案的单位或人员。
4. 监管部门：指负责对矿井通风系统的设计与运行进行监督和管理的行政部门。
四、图纸绘制流程1. 设计方应在开展矿井系统设计的早期对通风系统进行初步设计，并在设计方案确定后，组织相关设计人员进行矿井通风图纸的详细绘制。
图纸应包括通风井、风流、风巷、风井、风门等内容。
2. 设计方应按照国家相关法律法规和技术标准，确保通风系统的设计合理、安全有效。
3. 设计方应在图纸绘制完成后，进行内部专业审查，确认图纸的准确性和完整性。
并由专业技术人员签字确认。
4. 设计方完成内部审查后，将图纸报送给相关部门进行审核和备案。
5. 报送方应将矿井通风图纸及相关技术文件以书面形式提交，同时提供电子版备案。
五、图纸报送管理1. 矿井通风图纸应由设计方于矿井开工前提交相关部门进行审核和备案。
2. 设计单位应将图纸报送给监管部门的初审机构或专项部门。
初审机构对图纸进行初步审核，并提出修改意见。
3. 设计单位应根据初审机构的意见进行图纸修改，并将修改后的图纸再次报送初审机构进行审核。
4. 初审机构在审核通过后，应将图纸转交给监管部门进行最终审核和备案。
矿井通风图纸绘制与报送管理制度模版
矿井通风图纸绘制与报送管理制度模版第一章：总则第一条为了确保矿井通风系统运行的安全与有效，规范图纸的绘制与报送管理工作，制定本制度。
第二条本制度适用于矿井通风管理部门，包括图纸的绘制、审核、报送和管理等环节。
第三条图纸的绘制和报送应符合国家相关规定和标准。
第四条通风系统图纸的绘制和报送应按照矿井通风管理的需求和工作程序进行。
第五条矿井通风图纸的绘制和报送应由具备相关资质和技术能力的人员进行。
第六条矿井通风图纸的绘制和报送应严格按照时间节点和要求完成，不能拖延或擅自修改。
第七条矿井通风图纸的绘制和报送应与相关部门和单位进行沟通和协调，确保各方需求的统一。
第二章：图纸绘制管理第八条矿井通风图纸的绘制应符合国家相关规范和标准，确保图纸的准确性和完整性。
第九条图纸的绘制应符合矿井通风系统的设计要求和运行规程。
第十条图纸绘制过程中应保证资料的真实、准确和完整。
第十一条矿井通风图纸的绘制应使用专业的绘图软件和工具，确保绘图的质量和标准。
第十二条矿井通风图纸的绘制应按照层级和流程进行，包括初稿、修改和定稿等环节。
第十三条矿井通风图纸的绘制应有专人负责，并进行签名和盖章等确认措施。
第十四条矿井通风图纸的绘制应有严格的质量检查和验收程序，确保图纸的准确性和完整性。
第三章：报送管理第十五条矿井通风图纸的报送应按照矿井通风管理的工作程序进行，包括审核、报批和归档等环节。
第十六条矿井通风图纸的报送应按照时间节点和要求进行，不能拖延或擅自修改。
第十七条矿井通风图纸的报送应向相关部门和单位进行，确保各方需求的统一。
第十八条矿井通风图纸的报送应附上相关的说明和意见，清晰明确。
第十九条矿井通风图纸的报送应有专人负责，并进行签名和盖章等确认措施。
第四章：管理制度第二十条矿井通风图纸的管理应建立相应的档案系统，确保图纸的安全和完整。
第二十一条矿井通风图纸的管理应进行定期的检查和修订，确保图纸的有效性和可信度。
第二十二条对于矿井通风图纸的管理不得私自销毁、修改或泄露，严禁违反相关规定和法律。
矿井通风图纸绘制及管理规范(中煤).
附 : 各种通风图例及要求 1 、通风图例茜称新凤污凤图例要求绿色红色 --一一一 . <> 主厨 o fJ D II 注明主扇型号、电机功率、叶片角度、排凤量、主厨凤压等注明局局型号、功率、全凤压供凤局局量、供凤长度凤筒永久凤门自动凤门调凤凤门才 ~ 凸弧迎向风流才寸二I 'i 调节嘀栅栏永久密闭 4二 i命L hr+| I I I 临时板闭测凤站凤桥防爆门防火门 \一一/ ~ 注明断面积、凤速、凤量、温度 Jk 什 F --4 B
2 、防尘、防灭火图例在称图例八月 vv v 要求防尘水幕隔爆水棚阀门防尘 .注浆、注氮管路束管消防材料库火源点净压水池￠民与 × × m m 标明管路匮侄.长度标明草管芯数、-[(;度红色红色⑩ @ U v: 图例 m! 标明本池容量
3 、
安全监控系统图茜称甲统传感器要求注明报警浓度、断电浓度、断电范 @ @ ①⑥一氧化碳传感器风速传感器温度传感器烟雾传感器凤压传感器凤门开停传感器设备开停传感器凤筒传感器愤电传感器注明报警浓度③ P 目⑧ @ ⑨。
