电磁屏蔽室建设工程建设方案
电磁屏蔽机房工程设计方案
电磁屏蔽机房工程设计方案一、电磁屏蔽技术概述1. 电磁辐射概念电磁辐射是指由电磁场中的电磁波通过传播介质向外辐射的能量。
在通信设备、电子设备等电子技术产品中均会产生电磁辐射，如果不能有效地进行屏蔽，就会对附近的设备和人体产生危害。
2. 电磁屏蔽技术原理电磁屏蔽技术主要采用屏蔽材料或结构对电磁辐射进行阻隔或吸收，从而达到减小或消除电磁辐射的目的。
常见的电磁屏蔽材料有电磁屏蔽漆、电磁屏蔽垫、电磁屏蔽管等，它们能够起到隔离电磁辐射的作用。
3. 电磁屏蔽技术应用领域电磁屏蔽技术广泛应用于通信基站、机房、电子设备生产线等场所。
其中，机房作为网络设备集中放置、数据中心等重要场所，电磁屏蔽技术的应用尤为重要。
二、电磁屏蔽机房设计方案1. 机房环境分析在进行电磁屏蔽机房的设计前，首先要对机房环境进行充分分析。
主要包括机房所处的环境电磁辐射情况、机房内部设备的辐射特性等。
通过充分的环境分析，可以为后续的设计工作提供重要的依据。
2. 机房布局设计根据机房环境分析的结果，合理布局机房内的设备和线缆。
对于高辐射设备，要与其他设备保持一定的距离，避免相互干扰。
此外，还要提前规划好电缆的走向，尽量减小电磁辐射对周围环境的影响。
3. 电磁屏蔽材料选择在机房设计中，应根据实际情况选择适合的电磁屏蔽材料。
一般来说，对于机房内的设备和线缆，可以采用电磁屏蔽管进行包覆或采用电磁屏蔽漆进行喷涂，以达到隔离电磁辐射的效果。
4. 环境监测系统设计为了及时监测机房内的电磁辐射情况，可以设计环境监测系统。
通过监测系统，可以实时了解机房内的电磁辐射水平，及时采取相应的控制措施，确保机房内的电磁辐射水平在允许范围内。
5. 环境控制系统设计最后，针对机房内的环境控制系统进行设计。
通过控制系统，可以对机房内的温度、湿度等环境参数进行监测和调节，保证机房内部设备的正常运行。
三、电磁屏蔽机房设计实施流程1. 环境分析阶段在设计机房时，需要首先对场地环境进行调查和评估。
屏蔽机房(电磁屏蔽室)建设工程设计解决方案
一、工程主要包括以下几部分1、屏蔽机房壳体及关键部位2、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）3、屏蔽机房内部供配电及照明4、工期安排、工程验收和售后服务二、机房设计建设要求总体要求：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，屏蔽机房工程设计应遵循标准性、可靠性、先进性、实用性、可扩展原则，具有设计规范安全可靠、功能齐全、使用管理方便等特点，机房的配电、布线、安全监控、防静电、防电磁信息泄漏、防水、降噪、抗干扰、空气质量等符合国家相关规范标准。
系统设计方面要求整个屏蔽机房安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。
功能设计方面，体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。
为保证设备或配件发生失效时立即更换，应考虑关键设备及配件上的一定冗余。
机房做为保密数据处理、传输中心，要达到长期不间断工作要求。
装修材料要采用高档环保新潮产品。
屏蔽机房主要技术指标：（1）满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。
（2）满足国家保密标准BMB3-1999《处理涉密信息的电磁屏蔽室技术要求和测试方式》的C级要求。
（3）场地设计达到《计算机场地技术条件》（GB2887-89）和《计算机场地安全条件》（GB9361-88）的要求。
（4）机房设计符合《电子计算机机房设计规范》（GB50222-93）的相关要求。
（5）机房防火达到《建筑内部装修设计防火规范》（GB50222-95）和《建筑设计防火规范》（GBJ45-87）要求。
（6）地板设计达到《计算机机房用活动地板技术条件》（GB6650-86）要求。
（7）配电设计符合《低压配电装置及线路设计规范》（GBJ54-83）规范。
（8）机房施工及验收符合《计算机机房施工及验收规范》（SJ/30003-94）相关标准要求。
核磁项目屏蔽工程施工方案

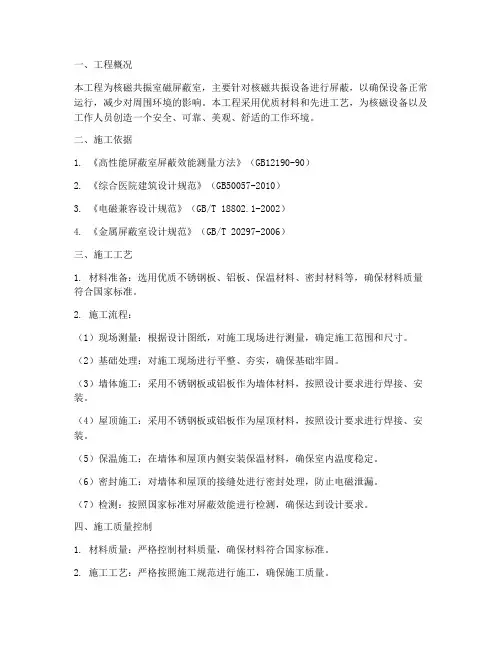

一、工程概况本工程为核磁共振室磁屏蔽室，主要针对核磁共振设备进行屏蔽，以确保设备正常运行，减少对周围环境的影响。
本工程采用优质材料和先进工艺，为核磁设备以及工作人员创造一个安全、可靠、美观、舒适的工作环境。
二、施工依据1. 《高性能屏蔽室屏蔽效能测量方法》（GB12190-90）2. 《综合医院建筑设计规范》（GB50057-2010）3. 《电磁兼容设计规范》（GB/T 18802.1-2002）4. 《金属屏蔽室设计规范》（GB/T 20297-2006）三、施工工艺1. 材料准备：选用优质不锈钢板、铝板、保温材料、密封材料等，确保材料质量符合国家标准。
2. 施工流程：（1）现场测量：根据设计图纸，对施工现场进行测量，确定施工范围和尺寸。
（2）基础处理：对施工现场进行平整、夯实，确保基础牢固。
（3）墙体施工：采用不锈钢板或铝板作为墙体材料，按照设计要求进行焊接、安装。
（4）屋顶施工：采用不锈钢板或铝板作为屋顶材料，按照设计要求进行焊接、安装。
（5）保温施工：在墙体和屋顶内侧安装保温材料，确保室内温度稳定。
（6）密封施工：对墙体和屋顶的接缝处进行密封处理，防止电磁泄漏。
（7）检测：按照国家标准对屏蔽效能进行检测，确保达到设计要求。
四、施工质量控制1. 材料质量：严格控制材料质量，确保材料符合国家标准。
2. 施工工艺：严格按照施工规范进行施工，确保施工质量。
3. 检测：在施工过程中，对屏蔽效能进行检测，确保达到设计要求。
五、施工安全措施1. 施工现场设置安全警示标志，确保施工人员安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工机械操作人员必须经过专业培训，确保操作规范。
4. 施工现场设置消防器材，确保消防安全。
六、施工进度安排1. 施工前期准备：5天2. 基础处理：3天3. 墙体施工：7天4. 屋顶施工：5天5. 保温施工：3天6. 密封施工：2天7. 检测：2天总计：25天七、施工验收1. 施工完成后，按照国家标准进行验收。
电磁屏蔽室建设工程方案
电磁屏蔽室建设工程方案首先，选址是建设电磁屏蔽室的第一步。
选址应考虑周围环境的电磁干扰情况，尽量选择远离无线电设备和通信基站的地区。
此外，选址还应充分考虑安全、便利等因素，确保建设电磁屏蔽室的最佳条件。
其次，设计是建设电磁屏蔽室的核心环节。
设计应根据实际需求确定建筑面积、屏蔽材料类型和厚度、屏蔽门的位置和数量等。
电磁屏蔽室的设计还应符合相关标准和规范，确保其屏蔽效果符合要求。
设计时还需充分考虑电力供应、通风、排水等基础设施的布局，确保室内的舒适性和安全性。
施工是建设电磁屏蔽室的关键步骤。
首先，根据设计方案，进行地基处理，确保地基的稳定性和承载力。
然后，进行墙壁、地板和天花板的建设，采用电磁屏蔽材料进行外包覆。
屏蔽材料应采用高效的电磁屏蔽材料，如铅、铜等。
同时，施工过程中需要保证工艺的严谨性，以确保屏蔽效果的提高。
另外，还需要进行设备和设施的安装，如屏蔽门、电力和通风系统等。
施工过程中还需进行监理和质量检查，确保施工质量符合相关标准。
最后，建设电磁屏蔽室的验收是整个工程的最后一步。
验收的目的是检验电磁屏蔽室是否符合设计规范和要求。
验收过程包括室内的电磁场测试、电力和通风系统的功能测试等。
同时，还需进行屏蔽效果的验证，使用专业设备对电磁屏蔽室进行测试，确保其达到预期的屏蔽效果。
综上所述，建设电磁屏蔽室需要进行选址、设计、施工和验收等多个环节。
全面、细致地进行工程方案规划和实施，将能够确保电磁屏蔽室的屏蔽效果和使用安全性。
电磁屏蔽室工程设计方案
电磁屏蔽室工程设计方案一、项目背景及目标随着现代社会信息技术的快速发展，电磁干扰问题日益严重，电磁屏蔽技术在保护电子设备、信息安全等方面具有重要意义。
本方案旨在为某企业设计一个符合国家标准、具有高屏蔽效能的电磁屏蔽室，以确保设备正常运行和信息安全。
二、电磁屏蔽室设计原则1. 符合国家标准：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，确保设计规范安全可靠。
2. 安全性：保证屏蔽室内部设备及人员的安全，防止外部电磁干扰。
3. 先进性：采用先进的电磁屏蔽技术，提高屏蔽效能。
4. 实用性：满足实际使用需求，便于管理维护。
5. 可扩展性：考虑未来可能的升级改造，预留足够的空间和接口。
三、电磁屏蔽室主要组成部分1. 屏蔽壳体及关键部位：采用符合国家标准的高性能电磁屏蔽材料，确保屏蔽效能。
2. 屏蔽室内部装饰：包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风等。
3. 屏蔽室内部供配电及照明：确保供电稳定，照明充足。
4. 接地系统：降低电磁干扰，提高屏蔽效能。
四、电磁屏蔽室技术指标1. 屏蔽效能：满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。
2. 接地电阻：小于1欧姆。
3. 防雷等级：三级防雷措施。
五、工程实施及验收1. 施工过程中，严格按照设计图纸和标准进行施工，确保工程质量。
2. 施工完成后，组织相关人员进行验收，确保工程符合设计要求。
3. 提供完善的售后服务，确保设备长期稳定运行。
六、总结本设计方案充分考虑了电磁屏蔽室的实际需求和应用场景，确保屏蔽效能、安全性和实用性。
通过合理的施工组织和验收流程，确保工程质量。
本项目将为企业提供一个安全、稳定的电磁环境，保障电子设备和信息安全。
电磁屏蔽机房工程设计方案
前言第一章工程概况3第一节项目内容3第二节适用标准3第二章屏蔽工程设计4第一节屏蔽体系工程4第二节屏蔽壳体设计42.2.1屏蔽壳体的材料和工艺42.2.2屏蔽门设计5第三节管线接入工程设计62.3.1电源线接入62.3.2辅助信号线接入72.3.3气、液媒质接入72.3.4光纤接入7第四节通风窗设计7第五章接地和防雷系统8第一节接地工程设计85.1.1信息设备系统的接地要求85.1.2信息设备机房接地的设计85.1.3屏蔽接地9第二节防雷系统设计105.2.1信息系统的防雷105.2.2电源端口防雷器件的配置11信息网络在线攻击电源线，信号线解析涉密信息系统的电磁泄漏是危害信息系统信息安全的重要因素之一。
80年代已可在数公里之外通过远程无线截获信息。
当代信息战已向海，陆，空，天,电磁五维发展。
因此，我们必须严格控制信息系统的电磁泄漏。
一1线截获十窃收■II电磁信息截获简圏对于涉密信息设备机房的设计，除了控制电磁泄漏之外，还必须保证信息系统的可靠运行。
当前国际上已把建筑，供电，空调，消防，安保，监控，布线等统称为IT系统的网络关键物理基础设施NCPI(NetworkCriticalPhysicalInfrastrueture)。
这是一种通过提高以上网络关键物理基础设施的可靠性，从而提高信息系统可靠性的可靠性保障措施设计的理念。
我们将以这两大技术要素对本工程进行设计。
攻击第一章I工程概况本工程证屏蔽机房的屏蔽效能符合BMB3—1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》标准C级的要求。
装修工程符合GB50174-2008《电子信息系统机房设计规范》所规定的A类标准。
第一节项目内容本工程含下列项目：屏蔽机房：面积为227m?。
系统包括：1.1、屏蔽体系工程；1.2、装饰工程；1.3、照明、动力供配电工程1.4、防雷、接地工程；1.5、空调及新风工程；1.6、安防监控系统工程；1.7、气体消防系统工程；1.8、环境监控系统工程；1.9、机柜及供电采集工程。
电磁屏蔽室设计方案
电磁屏蔽室设计方案一、引言随着现代电子技术的不断发展，电磁环境日益复杂，电磁干扰已经成为影响电子产品性能和稳定性的重要因素。
为了保护电子设备免受外部电磁干扰，保障人员的安全，电磁屏蔽室的设计与建设至关重要。
本文将阐述电磁屏蔽室的设计方案，包括屏蔽原理、设计要素、结构材料、建设流程等方面。
二、电磁屏蔽原理电磁屏蔽室的主要作用是通过电磁波反射、吸收和传播等方式，减少或消除电磁干扰对电子设备的影响。
根据电磁波的传播特性，电磁屏蔽可以分为电场屏蔽和磁场屏蔽两种。
电场屏蔽主要通过提高屏蔽体与干扰源之间的阻抗来实现，而磁场屏蔽则依赖于改变屏蔽体的磁特性来达到效果。
三、设计要素1、屏蔽效能：电磁屏蔽室的屏蔽效能是衡量其性能的关键指标，一般通过频率范围和信号衰减程度来衡量。
设计时应考虑满足不同频率下的屏蔽要求。
2、结构材料：电磁屏蔽室的结构材料对屏蔽效果具有重要影响。
一般选用导电性能良好的金属材料，如铜、铝等，同时需考虑材料的厚度、强度及安装方式。
3、气密性：为了防止外部电磁波通过空气渗透到屏蔽室内部，影响室内设备的正常运行，设计时应注意提高屏蔽室的气密性。
4、通风与散热：考虑到人员舒适度和设备散热需求，设计时应设置合适的通风系统，并确保屏蔽室具有良好的散热性能。
5、施工与维护：应考虑施工的可行性和方便性，同时也要考虑到日后维护和升级的需求。
四、结构与材料选择1、结构形式：电磁屏蔽室的结构形式可根据需求进行定制，常见的有固定式、移动式和嵌入式。
固定式屏蔽室一般采用钢构框架，配合多层钢板和铜网等材料；移动式屏蔽室则采用铝合金框架和专用屏蔽材料；嵌入式屏蔽室则嵌入到建筑物墙体中，不占用额外空间。
2、材料选择：电磁屏蔽室的主要材料包括钢材、铜材、铝材等金属材料，以及吸波材料、绝缘材料等。
钢材具有强度高、耐腐蚀的优点，适用于室外环境和大型设备；铜材具有优良的导电性和耐腐蚀性，适用于高频屏蔽室；铝材质量轻、易于加工，适用于移动式和嵌入式屏蔽室。
屏蔽室建设方案
1. 引言屏蔽室是用来隔离外部电磁波干扰的实验室，其设计和建设对于保证实验结果的准确性和可靠性至关重要。
本文将探讨屏蔽室的建设方案，包括室内结构设计、材料选择、地面处理、电源和照明等方面的考虑。
2. 室内结构设计2.1 尺寸和布局屏蔽室的尺寸应根据实际需要进行设计，一般建议尽量大一些，以提供足够的空间进行实验操作。
室内布局要考虑到实验设备的摆放位置和人员的工作区域，合理规划各个区域的功能分区。
2.2 壁板结构屏蔽室的壁板应选用金属材料，如铝板或铜板，以提供良好的电磁波屏蔽效果。
壁板之间要做好连接，确保良好的接地和连续性。
2.3 门的设计屏蔽室的门要保证良好的电磁波屏蔽效果，一般采用金属门或复合材料门。
门与壁板之间要有良好的密封，防止电磁波泄漏。
3. 材料选择3.1 壁板材料如前所述，建议使用金属材料作为屏蔽室的壁板，常用的有铝板和铜板。
这些材料具有良好的电磁波屏蔽效果，同时也能提供结构强度和稳定性。
3.2 地板材料屏蔽室的地板要选择抗静电和耐磨损的材料，以满足实验操作的需求。
常见的选择包括防静电地板和橡胶地板。
3.3 门材料屏蔽室的门可以选择金属材料或复合材料，这些材料能提供良好的电磁波屏蔽效果。
同时，门的表面要进行耐腐蚀处理，以提高使用寿命。
4. 地面处理屏蔽室的地面处理是为了减少对外部电磁波的干扰和保证实验操作的安全性。
常见的处理方法包括地网和金属铺设。
5. 电源和照明5.1 电源屏蔽室的电源要进行过滤和稳定处理，以减少对实验设备的电磁干扰。
同时，应选择质量可靠的电源设备，确保稳定的供电。
5.2 照明屏蔽室的照明要注意选择电磁波辐射较小的照明设备，如LED灯。
照明设备的布置要合理，以保证实验操作的舒适性和工作效果。
6. 结论屏蔽室建设是为了保证实验结果的准确性和可靠性，需要综合考虑室内结构设计、材料选择、地面处理、电源和照明等方面的因素。
通过合理的设计和选材，可以达到减少外部干扰、提高实验效果的目的。
屏蔽机房设计方案
C级屏蔽机房建设方案北京XXX有限公司2019年X月电磁屏蔽室(屏蔽机房)建设方案第一部分总体设计一、设计依据和标准规范1.使用方的需求文件和数据。
2.《高性能屏蔽室屏蔽效能的测量方法》GJB12190-20063.《电子计算机机房设计规范》GB50174-934.《供配电系统设计规范》GB50052-955.《电子计算机机房工程施工及验收规范》(SJ/T30003-93)6.《建筑内部装修设计防火规范》(GB50222-95)7.《供配电系统设计规范》(GB50052-92)8.《电气装置安装工程施工及验收规范》(GBJ32-82)9.《防静电活动地板通用规范》(SJ/T10796-2001)10.《电磁屏蔽室工程施工及验收规范》(SJ31470-2002)11.《电磁屏蔽室工程技术规范》(GB/T50719-2011)二、屏蔽室外形尺寸：16. 8m*8. 5m*3. 5m三、屏蔽效能：（测试方法按GB12190-2006标准执行）磁场14KHz^70dB 100KHz^95dB电场200KHz-50\IHz^l00dB平面波50\IHz-lGHz^ll0dB微波lGHzTOGHztlOOdB结构形式：单层钢板焊接式第二部分屏蔽系统设计一、屏蔽壳体屏蔽壳体是钢板经连续拼接形成的六面体结构，屏蔽壳体既是保证屏蔽室屏蔽性能的基础，又是各种装饰材料及大部分附属系统的载体，是屏蔽室的最基本组成部分。
1、屏蔽壳体主要由钢板、支撑龙骨组成。
本方案墙面、顶面采用§ =2mm，地面采用6=3m的优质冷轧钢板，经剪裁、冲压制成单元模块，构建成六面屏蔽壳体，为使壳体具有防腐性能，焊接前模块均刷涂醇酸铁红底漆两遍，灰醇酸防锈漆一遍，并预留焊缝位置，待焊接结束后，焊缝处补刷防锈油漆。
焊接方式采用二氧化碳气体保护焊, 其特点是受热面积小，整体变形小平整度高，焊缝抗氧化好。
2、壳体龙骨地面龙骨：在基建地面上先铺设厚度为5mm的绝缘块，其上铺设地梁，地梁采用30X50X2矩形管制成，地梁间距为500 mmX417mm,地梁间断续焊固定牢固，焊缝长与间距为15X300,地梁铺设需平整。
屏蔽机房方案b级
电磁屏蔽机房方案B级一、总体规划1 电磁屏蔽室主要技术要求1.1 适用频率范围及屏蔽指标参照GJBz20219-94《军用电磁屏蔽室通用技术要求和检测方法》屏蔽室的B级技术要求。
1.2 接地方式及地阻采用单点接地，接地电阻≤2Ω。
2 屏蔽机房外形尺寸8000mm×5500mm×4000mm3 电磁屏蔽室的组成及作用3.1 概述电磁屏蔽室由屏蔽室主体和各分项系统组成。
屏蔽室主体由屏蔽壳体、电磁屏蔽门组成。
屏蔽室主体应保证电子信息的安全，既防止信息的外泄失密、也防止外界强电磁场的干扰，同时，为内部装修和分项系统安装提供基础。
电磁屏蔽室是特种专业设备。
其内部的各种装置、设备在穿越屏蔽层时必须进行特殊的专业“过滤”处理。
各分项系统保证电磁屏蔽室供电、电气、通讯、通风、火警、消防等功能。
3.2 电磁屏蔽室主体3.2.1 屏蔽壳体本屏蔽室采用全焊接六面体钢结构，底钢板采用2～3mm优质冷轧钢板，铺在地面上，侧钢板采用2mm厚的优质冷轧钢板与墙体固定在一起，顶部采用钢骨架结构，顶部钢板固定钢骨架上。
所有拼缝处采用气体保护焊满焊接缝。
吴骨架式，在建筑墙体上直接固定。
所有钢结构件做严格的防锈处理，涂刷二道防锈漆。
3.2.2 电磁屏蔽门为便于工作人员和设备进出，在屏蔽室主体上安装1樘手动锁紧屏蔽门，其门口尺寸为800×1800mm（净开）。
屏蔽门采用双簧结构保证屏蔽性能的实现。
3.3 分项系统3.3.1 供电需要进入屏蔽室的电源采用220V，所有室内电源均需通过电源滤波器引入到室内的配电箱，再分供设备，照明、插座等用电。
电源滤波器安装在屏蔽室顶部。
另外配系统接地滤波器一台，供设备接地。
电源滤波器主要抑制沿电源线传导的电磁信息，具有抗饱和能力强的特点。
额定电流可达200A,插入损耗在14KHz-10G可达100dB。
3.3.2通风换气屏蔽室通风换气口采用蜂窝状通风截止波导窗。
波导窗采用真空钎焊工艺生产制造，具有良好的屏蔽性能和机械强度。
电磁屏蔽室建设工程施工方案
电磁屏蔽室建设工程施工方案电磁屏蔽室建设工程施工方案一、引言本旨在详细介绍电磁屏蔽室建设工程的施工方案，包括施工前的准备工作、施工过程中的具体步骤以及施工后的验收和维护事项。
通过本的指导，保证电磁屏蔽室的建设工程能够顺利进行，达到预期的效果。
二、施工前准备工作1.项目概述明确电磁屏蔽室建设的目标和要求，包括室内电磁屏蔽性能指标、使用功能等。
2.设计方案审核对电磁屏蔽室建设的设计方案进行审核，确保符合相关标准和要求。
3.施工准备a.确定施工团队和负责人，明确各成员的职责和工作。
b.制定施工计划，确定施工的时间节点和工期。
c.采购所需材料和设备，做好供应和储备工作。
d.确定施工现场的布置和安全措施。
三、施工过程1.基础施工a.对室内地面进行清理和平整，消除障碍物。
b.根据设计方案进行基础结构的施工，包括地面铺设、墙体搭建等。
2.电磁屏蔽层施工a.进行墙体和天花板的施工，保证电磁屏蔽材料的正确安装。
b.对电磁屏蔽层进行检测，确保达到预期的屏蔽效果。
c.对电磁屏蔽层进行表面处理，如喷涂防尘、防潮等涂层。
3.室内设备安装a.根据设计方案，按照正确的安装步骤，安装室内设备和配套设备。
b.保证设备的正确接地，并进行相应的电气连接和调试。
四、施工后验收与维护1.施工后验收a.对电磁屏蔽室进行全面的验收，包括外观质量、电磁屏蔽效果、安全性等方面。
b.对验收不合格的部分进行整改和修复，直至达到要求。
2.维护保养a.建立电磁屏蔽室的定期维护制度，包括日常巡视、设备保养等。
b.及时处理和修复电磁屏蔽室内出现的故障和问题。
c.定期进行电磁屏蔽效果检测，确保其正常运行和使用。
附件：1. 电磁屏蔽室建设设计方案2. 施工计划表3. 电磁屏蔽材料采购清单4. 设备安装和调试记录表法律名词及注释：1. 电磁屏蔽性能指标：指电磁屏蔽室需要达到的屏蔽效果和性能要求。
2. 基础施工：指电磁屏蔽室建设的地面和墙体基础结构的施工工作。
3. 定期维护制度：指针对电磁屏蔽室的日常巡视、设备保养等工作制定的规范和流程。
屏蔽机房建设实施方案
屏蔽机房建设实施方案一、前言。
随着信息技术的不断发展，机房建设在各行各业中扮演着越来越重要的角色。
而在机房建设中，屏蔽机房的建设实施方案更是至关重要，它直接关系到机房设备的正常运行和数据安全。
因此，我们需要对屏蔽机房建设实施方案进行深入的研究和分析，以确保机房的正常运行和数据的安全性。
二、屏蔽机房建设的背景介绍。
屏蔽机房是为了防止外部电磁干扰、保护内部设备的正常运行而设计的。
在当前信息技术高速发展的时代，各类电子设备的电磁辐射也越来越大，因此屏蔽机房的建设显得尤为重要。
屏蔽机房的建设不仅能够保护设备，还能提高整个机房的工作效率和数据的安全性。
三、屏蔽机房建设实施方案的具体内容。
1. 环境评估，在进行屏蔽机房建设之前，首先需要对机房所在环境进行评估，包括电磁辐射情况、周边设备情况等，以便制定合理的建设方案。
2. 设备选型，在屏蔽机房建设中，选择合适的屏蔽设备和材料至关重要，需要根据实际情况选择合适的屏蔽材料和设备，以确保屏蔽效果。
3. 施工方案，屏蔽机房的施工需要按照严格的流程和规范进行，包括地面、墙面、天花板的屏蔽处理，以及屏蔽设备的安装等。
4. 测试验收，屏蔽机房建设完成后，需要进行屏蔽效果的测试验收，确保屏蔽效果符合要求。
四、屏蔽机房建设实施方案的重要性。
1. 保护设备，屏蔽机房建设实施方案的制定和执行，可以有效地保护机房内的设备，避免外部电磁干扰对设备的影响。
2. 提高工作效率，屏蔽机房的建设可以提高整个机房的工作效率，保障数据的传输和处理的稳定性。
3. 数据安全，屏蔽机房建设实施方案的执行，可以有效地保障机房内数据的安全性，避免外部干扰导致数据泄露或损坏。
五、结语。
屏蔽机房建设实施方案的制定和执行，对于保障机房设备的正常运行和数据的安全性至关重要。
我们需要充分认识到屏蔽机房建设的重要性，加强研究和实践，制定科学合理的建设方案，以确保机房的正常运行和数据的安全性。
只有这样，我们才能更好地适应信息技术的发展，推动各行各业的信息化进程。
屏蔽机房建设方案
（1）通风系统：设置合理的通风管道，保证屏蔽室内外空气流通，降低室内温度。
（2）散热系统：采用散热性能良好的设备，结合通风系统，确保设备正常运行。
5.供电及照明
（1）供电系统：采用双回路供电，确保机房供电稳定、可靠。
（2）照明系统：选用低功耗、长寿命的LED灯具，合理布局，提高照明效果。
-规划：综合考虑设备布局、人员流动、物流配送等因素，合理规划机房空间。
2.屏蔽系统设计
-屏蔽材料：选用导电性能良好、耐腐蚀、抗氧化、易于施工的屏蔽材料。
-屏蔽结构：采用模块化设计，确保屏蔽体的结构强度和稳定性。
-屏蔽效能：满足国家相关标准，确保电磁波在屏蔽体内外传播损耗达到预期效果。
3.环境控制系统
二、建设原则
1.安全性：确保机房内人员和设备安全。
2.可靠性：保证机房系统长期稳定运行。
3.先进性：采用国内外先进技术和设备。
4.经济性：合理控制成本，提高投资效益。
5.可扩展性：预留足够的发展空间，适应未来需求变化。
三、屏蔽机房设计
1.机房选址与规划
-选址：位于交通便利、环境稳定、电磁环境良好的区域。
二、建设目标
1.满足电磁兼容性要求，确保关键电子设备正常运行。
2.提供安全、稳定、可靠的工作环境。
3.优化机房布局，提高使用效率。
4.节能环保，降低运行成本。
三、方案设计
1.机房选址
综合考虑地理位置、交通便利、基础设施等因素，选择合适的位置建设屏蔽机房。
2.机房布局
（1）屏蔽室：采用全封闭式屏蔽室，确保电磁波在屏蔽室内外的传播损耗达到规定要求。
-温湿度控制：配置精密空调和湿度控制设备，保证机房内温湿度在规定范围内。
屏蔽机房建设方案
配电列头柜 B
市电 B路
ATS B
小型机 存储设备 服务器机柜 等
2021/5/27 16
3-1、空调系统
主机房设备机柜采用背对背安装，使计算机设备的散热系统形成冷热通道。 空调室内机安装在机柜中间，水平送风。 适用于高密度机房（机柜功率≥6KW）。
2021/5/27 17
3-2、通风系统
新风量依据机房设计规范应取以下两项中的最大值： 1、保证工作人员每人40m3/h； 2、维持室内正压：即主机房相对于室外10Pa，主机房相对于其他房间5Pa； 本工程选用1台600m3/h管道式新风机，为机房内各区域提供新风。 3、采用余亚阀控制机房内正压值，机房内平时不进行排气，只输入新风，新风 余压通过余亚阀进行泄压。保持正压能防止机房外灰尘渗入，保持机房内洁净度。
新风机
余亚阀
2021/5/27 18
4、综合布线系统
• 首先我们把大楼网络机房进入主机 房内的核心交换设备之间的布线、以 及机房内核心交换设备至下一级交换 设备（二级交换设备）之间的布线定 义为机房一级交换垂直布线。 • 以上定义的一级交换垂直布线建议 由网络运营商敷设。 • 机房内组网方式考虑为二级交换后 直接至终端应用设备。
二、机房设计说明
2021/5/27 12
设计等级
机房建设工程，根据目前的机房设备装机容量及未来的信息化建设发展规划， 参考最新国家GB50174-2008《电子信息系统机房设计规范》配置要求为指导，并参 考美国“TIA942 《数据中心电信基础设施标准》”的要求进行定位建设，机房按照 A级机房进行设计建设。本工程完全参照A级机房标准建设。
• 屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制 在一定的空间范围内使其场的能量从一面传到另一面受到很 大的衰减。
屏蔽室建设工程设计方案
电磁屏蔽室建设工程设计方案建设方案目录一、简介 .........................................................................................33二、设计依据 .....................................................................................4三、电磁屏蔽室简介 ...............................................................................41、屏蔽原理： ....................................................................................52、屏蔽材料： ....................................................................................5四、结构形式：TPH1单层钢板焊接式电磁屏蔽室 .....................................................5①屏蔽壳体： .....................................................................................6②壳体结构 .......................................................................................6③壳体龙骨 .......................................................................................7五、屏蔽室机房尺寸 ...............................................................................71、铰链旋转刀插式电磁密封屏蔽门： .................................................................82、屏蔽门的结构特点...............................................................................9六、空调通风系统： ...............................................................................11七、供配电系统： .................................................................................11八、屏蔽内外弱电系统：............................................................................12九、屏蔽壳体接地系统：............................................................................14十、工程质量保证措施：............................................................................14十一、服务承诺： .................................................................................一、简介电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，造成影响。
电磁屏蔽室的规划建设
电磁屏蔽室的规划建设电磁屏蔽室的建设规划摘要概述了电磁屏蔽的原理，介绍了目前电磁屏蔽室的基本结构形式、组成内容、有关国家标准，并对屏蔽室工程建设的相关注意问题和建设程序做了简要介绍。
关键词电磁屏蔽电源滤波结构形式建设程序一、电磁屏蔽原理电磁屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。
具体讲有两种类型，一就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；另一种就是用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。
屏蔽体对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量（涡流损耗）、反射能量（电磁波在屏蔽体上的界面反射）和抵消能量（电磁感应在屏蔽层上产生反向电磁场，可抵消部分干扰电磁波）的作用，所以屏蔽体具有减弱干扰的功能。
（1）当干扰电磁场的频率较高时，利用低电阻率的金属材料中产生的涡流，形成对外来电磁波的抵消作用，从而达到屏蔽的效果。
（2）当干扰电磁波的频率较低时，要采用高导磁率的材料，从而使磁力线限制在屏蔽体内部，防止扩散到屏蔽的空间去。
（3）在某些场合下,如果要求对高频和低频电磁场都具有良好的屏蔽效果时，往往采用不同的金属材料组成多层屏蔽体。
许多人不了解电磁屏蔽的原理，认为只要用金属做一个箱子，然后将箱子接地，就能够起到电磁屏蔽的作用,实际在这种概念指导下结果是失败，因为电磁屏蔽与屏蔽体接地与否并没有直接关系，真正影响屏蔽体屏蔽效能的只有两个因素：一个是整个屏蔽体表面必须是导电连续的，另一个是不能有直接穿透屏蔽体的导体。
屏蔽体上有很多导电不连续点，最主要的一类是屏蔽体不同部分结合处形成的不导电缝隙。
这些不导电的缝隙就产生了电磁泄漏，如同流体会从容器上的缝隙上泄漏一样。
解决这种泄漏的一个方法是在缝隙处填充导电弹性材料，消除不导电点。
在许多文献中将电磁屏蔽体比喻成液体密封容器，似乎只有当用导电弹性材料将缝隙密封到滴水不漏的程度才能够防止电磁波泄漏。
屏蔽机房建设工程设计实施项目方案建议书【完整版】【最终定稿】
屏蔽机房建设工程设计实施项目方案建议书【完整版】【最终定稿】屏蔽机房建设工程设计实施方案书目录一、屏蔽机房建设的重要性 (4)二、屏蔽机房的建设 (4)1、屏蔽的概念 (4)2、屏蔽的基本分类 (4)1)静电屏蔽 (4)2)电磁屏蔽 (5)3)磁屏蔽 (5)3、屏蔽机房的组成 (5)1)屏蔽壳体 (6)2)屏蔽门 (6)3)电源滤波器 (6)4)通风波导 (6)4、常见的屏蔽材料 (7)1)橡胶芯编织网屏蔽衬垫 (7)2)导电橡胶屏蔽衬垫 (7)3)铍铜簧片屏蔽衬垫 (8)4)导电胶 (8)5)导电填充物(导电腻子) (8)6)磁场屏蔽材料 (8)7)屏蔽玻璃 (9)8)透光导电聚脂膜 (9)9)屏蔽通风板 (9)10)屏蔽胶带 (9)5、机房特殊部位的屏蔽 (9)1)孔缝屏蔽方法 (9)2)窗的屏蔽方法 (10)3)操作器件的处理(如旋钮按键拨动开关等) (10)4)指示灯表盘的处理 (10)5)穿过屏蔽体的导线 (10)6、屏蔽机房的接地 (11)1)悬浮地 (11)2)单点接地 (11)3)多点接地 (11)4)混合接地 (12)一、屏蔽机房建设的重要性随着科学技术的迅速发展，信息化建设日新月异，计算机系统网络建设遍布各个角落，随之而来的系统安全问题也提到议事日程上来，计算机房的屏蔽就是保证系统安全要求解决的问题之一。
现在各政府部门、企事业单位，特别是涉密部门对计算机系统的安全越来越重视，为防止信息泄露或系统被干扰，对屏蔽机房的建设要求增加，也提高了屏蔽工程在机房系统工程建设中的比重。
二、屏蔽机房的建设1、屏蔽的概念为了防止静电的、磁场的、火电磁场的相互感应所采取的方法和措施就称之为屏蔽。
其目的就是把电子设备或电子组件所产生的电磁干扰限制在某一区域或保护电磁敏感设备不受外界电磁的干扰。
主要产品包括：各种屏蔽室，屏蔽门，屏蔽柜等屏蔽设备和屏蔽材料。
2、屏蔽的基本分类1)静电屏蔽静电屏蔽防止静电耦合干扰，是指对静电场的屏蔽，即利用低电阻率导体材料做成容器，把电力线限制在容器内部，也可以使外部电力线进不到容器内部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房电磁屏蔽室建设工程设计方案技术设计方案介绍设计单位：广州莱安智能化系统开发有限公司网站：地址：广州市天河区中山大道建中路5号天河软件园海天楼3A06 用户服务中心：Tel：公司简介广州莱安智能化系统开发有限公司成立于是2002年，专业从事数字网络视频监控系统、智能视频分析、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型企业，欢迎来电洽谈业务！质量方针：以人为本、质量第一公司成立至今，坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。
我公司为您提供的产品，关键设备采用高质量进口合格产品，一般设备及材料采用国内大型企业或合资企业的产品，各种产品企业都通过ISO9001国际质量体系认证。
有一支精良的安防建设队伍，由专业技术人员为您设计，现场有专业技术人员带领施工，有良好职业道德施工人员。
我公司用户拥有优质的设计施工质量和优质的售后服务保障。
客户哲学：全新理念、一流的技术、丰富的经验，开创数字新生活专注——维护世界第一中小企业管理品牌、跟踪业界一流信息技术、传播经营管理理念是莱安永恒不变的追求，莱安坚持“全新的理念、一流的技术、丰富的经验、优质的服务”，专注于核心竞争力的建设是莱安取得今天成功的根本，也必将是莱安再创辉煌的基础！分享——“道不同，不相谋”，莱安在公司团队之间以及与股东、渠道伙伴、客户之间均倡导平等、共赢、和谐、协同的合作文化，在迎接外部挑战的过程中，我们共同期待发展和超越，共同分享激情与快乐！“合作的智慧”是决定莱安青春永葆的最终动力！客户服务：以高科技手段、专业化的服务为客户创造价值分布于神州大地各行业中的800万中小企业是中国最具活力的经济力量，虽然没有强势的市场影响力和雄厚的资金储备，但无疑，个性张扬的他们最具上升的潜力，后WTO时代市场开放融合，残烈的竞争使他们的发展更加充满变数。
基于以上认识，在智能化设备管理市场概念喧嚣的热潮中，独辟“实用主义”产品哲学，莱安将客户视为合作关系，我们提供最为实用的产品和服务，赢得良好的口碑。
我们认为，用户企业运做效率的提升是莱安实现社会价值的唯一途径。
承蒙广大用户的厚爱，我公司得以健康发展。
在跨入新的世纪后，公司将加快发展速度，充分发挥已有资源，更多地开展行业用户的服务工作，开创新的发展局面。
我公司全体员工愿与社会各界携手共创未来!我们秉承真诚合作精神向广大客户提供相关的系统解决方案，设备销售及技术支持，价格合理，欢迎来人来电咨询、洽谈业务！电磁屏蔽室建设工程设计方案设计依据：《计算机场地技术要求》（GB2887-89）《计算站场地安全要求》（GB9361-88）电子计算机机房设计规范》（GB50174-93）《电子计算机机房工程施工及验收规范》（SJ/T30003-93）《建筑设计防火规范》（GB5004-95）《建筑内部装修设计防火规范》（GB50222-95）《低压配电设计规范》（GBJ50054-95）《供配电系统设计规范》（GB50052-92）《电气装置安装工程施工及验收规范》（GBJ32-82）《民用建筑电气设计规范》（JGJ/T16-92）《防静电活动地板通用规范》（SJ/T10796-2001）《高性能屏蔽室屏蔽效能的测量方法》（GB12190-90）《电磁屏蔽室工程施工及验收规范》（SJ31470-2002）《涉及国家机密的计算机信息系统安全技术要求》（BMZ1－2000）《密码机屏蔽机房的安装、使用和检测》(GJBZ20397-97)项目设计要求及图纸及相关产品的企业标准及设计规范电磁屏蔽室简介和屏蔽原理：计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。
同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。
屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。
屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。
屏蔽室的屏蔽性能以屏蔽效能来进行考量。
S=E0/E1 或 S=H0/H1S——屏蔽效能E0（H0）——没有屏蔽体时空间某点的电场强度（磁场强度）E1（H1）——有屏蔽体时被屏蔽空间在该点的电场强度（磁场强度）在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊（可达上千百万倍的信号），为了便于计算及表达，通常采用对数单位—分贝（dB）进行度量。
定义为S E=20lg E0/E1SH=20lg Ho/H1由于屏蔽室内通常有人员和设备在里面工作，因此屏蔽室六面密闭的同时，必需留有人员及设备进出的屏蔽门，良好的通风，室内所需的电源，信号的进出，必备的室内装修，以确保屏蔽室能正常工作。
因此影响屏蔽室屏蔽效能主要有以下因素：屏蔽室所用材料。
屏蔽材料的接缝处理。
屏蔽门。
通风窗。
屏蔽窗。
电源线的滤波处理。
信号线的屏蔽处理。
屏蔽材料：当屏蔽材料采用金属板时，它的屏蔽效果：At=8.68t/δ+20lg{(Z0+Z3)2/4Z0Z S } 分贝由上述公式可知，当已知金属板的材料与厚度时，即可计算在不同距离、不同频率、不同场源的屏蔽效果。
选用δ=0.5mm钢板，则其在不同场源、不同频率时屏蔽效果均≥120dB。
本工程选用厚度为δ=2mm、3mm的钢板。
三、技术方案1、性能指标：执行标准：BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》 C级磁场10KHz ≥70dB 150KHz ≥95dB电场200KHz-50MHz ≥100dB平面波 50MHz-1GHz ≥100dB微波 1GHz-10GHz ≥90dB测试方法按GB12190-2006标准技术内容结构形式：GWS2单层钢板焊接式电磁屏蔽室①屏蔽壳体：屏蔽壳体的内容主要有六面屏蔽材料、材料之间的连接、支撑龙骨。
本方案采用武汉钢铁公司生产的、型号为Q235Aδ=2mm的优质冷轧钢板（地板为δ=3mm），构建六面板体屏蔽壳体，是由冷轧钢板制成单元模块，表面经喷涂防锈漆后拼焊，焊接方式采用二氧化碳气体保护焊，其特点是受热面积小，焊缝抗氧化好。
②壳体结构屏蔽机房底层是地梁部分，以网架结构焊接成整体，具有一定的刚性，并与地面进行绝缘处理。
地梁上面焊接屏蔽壳体。
地梁上面墙体和顶部采用槽钢和矩形管组成龙骨层，经科学设计，在屏蔽机房壳体的墙体和顶部不同的部位采用不同的折弯高度来保证各部分强度和刚度的要求，减轻屏蔽壳体重量。
更少地占用原建筑的活载荷量。
③壳体龙骨地面龙骨：在基建地面上先铺设厚度为5mm的绝缘块，其上铺设地梁，地梁采用50×30×2矩形管制成，地梁间距为500 mm×417mm，地梁间断续焊固定牢固，焊缝长与间距为15×300，地梁铺设需平整。
墙面龙骨：主龙骨（竖柱）采用8#号槽钢制成，间距1180 mm，副龙骨（横档）采用50×30×2矩形管制成，间距1000 mm，龙骨间断续焊固定牢固，焊缝长与间距为15×300；顶部龙骨：主龙骨采用8#号槽钢制成，间距1180 mm，副龙骨采用50×30×2矩形管制成，间距930 mm，将主龙骨两端置于侧龙骨之上，与龙骨间断续焊固定牢固，焊缝长与间距为15×300，主副龙骨间断续焊固定牢固，焊缝长与间距为15×300；工艺特点（1）组成模块均经过折弯成型，以保证焊接变形尽量控制在焊接边上；（2）焊接工艺采用CO2气体保护焊，从而确保焊缝平整光滑，壳体变形小；（3）屏蔽壳体及框架稳定可靠，保证其电磁屏蔽性能长期稳定可靠；（4）整体机械性能达到以下要求：a.钢板不平度：每个面的任何部位不平度≤5mm/2m²，侧面墙对角线≤8mm； b.钢墙垂直度误差≤8mm；c.屏蔽壳体抗震指标≥8级；（5）整体进行防潮防湿处理；机房屏蔽室外形尺寸7m×4m×3m1套手动屏蔽门：屏蔽门是屏蔽室的关键设备，是工作人员及设备进出的主要通道，在确保屏蔽效能的同时，它的可靠性、实用性及开启方便将至关重要。
特点：结构简单，维修方便，技术成熟。
规格及数量内径为1900mm×850mm共1套送风系统、排风系统对于进入屏蔽机房内的送风及排风均应通过波导窗，以保证整体屏蔽指标，为减小风阻系数，增加有效的通风面积，该工程采用蜂窝形通风波导窗，其工艺特点：·全焊接式波导窗的连接强度远远高于浸锡式波导窗，运输装配过程不会影响其质量，确保在各频段中的屏蔽效果；·全焊接式波导窗中蜂窝芯不会因为焊接的热影响而熔化开焊；·全焊接式波导窗不存在浸锡式波导窗因要保证浸锡效果而存在过多的焊锡，其重量远远小于浸锡式；·全焊接式蜂窝波导窗采用高技术焊接法，所属以确保即使在很小的蜂窝芯情况下也不会堵塞蜂窝孔；· 全焊接式蜂窝波导窗采用的焊接材料为高导电和导磁性的材料，故屏效极好；· 全焊接式蜂窝波导窗在所有形式的波导窗中重量最轻，风阻最小，屏蔽效果最好。
规格及数量：300mm×300mm6只其中：进风波导窗（300mm×300mm）3只排风波导窗（300mm×300mm）3只滤波器滤波器是一种无源双向网络,是由无源元件构成多端网络，它的一端是“源”，另一端是“负载”。
它不仅能衰减沿电源线传导的EMI能量，同时也对EMI的辐射有显著的抑制作用。
滤波器采用高插入损耗滤波器，漏电小于2A，性能可靠。
滤波器配置如下：①FNF207C501只（一路AC 220V 50A UPS设备用电）②FNF207C301只（一路AC 220V 30A 照明及辅助用电）（4）消防屏蔽处理：烟感滤波器SNF216D1000 1只信号滤波器SNF216D1000 1只（用于报警警铃处理）温控滤波器SNF216D1000 1只信号滤波器SNF216D1000 2只（用于消防联动信号的屏蔽处理）（5）视频滤波处理装置（无云台）视频滤波器 SNF211D500 1只（用于摄像头视频信号线的屏蔽处理）（6）电话滤波器：SNF205D500 1只（用于一路电话线的传输）（7）光纤收发器+光纤波导管1套（用于一路网线的屏蔽处理）（8）光纤波导管φ161只（用于一路光纤的屏蔽处理）（9）空调屏蔽处理（空调用户自购） 1套用于处理空调室内外机连接的电源线、信号线以及空调管的屏蔽处理（因空调型号未定，屏蔽处理未定）（10）机房电气配电箱2只3×20W格栅灯4组安全照明灯1组开关2组电源壁插座（TCL）室内照明电源走线及穿管（11）接地处理屏蔽接地时接地电缆与接地螺栓连接，接地电阻小于1欧姆。
