计算机网络实验3
计算机网络实验三参考答案

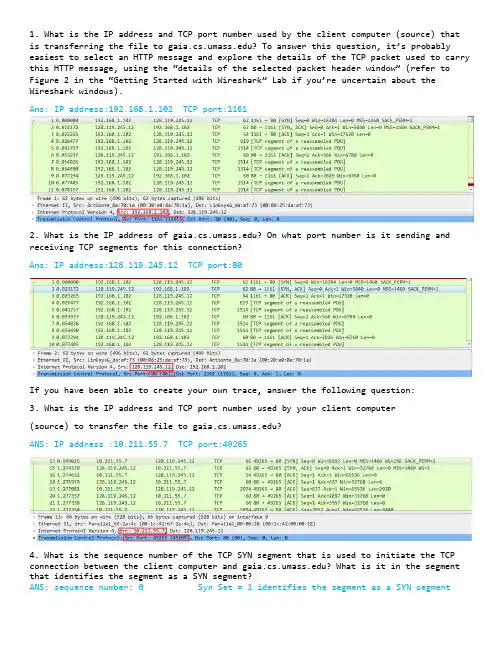

1. What is the IP address and TCP port number used by the client computer (source) that is transferring the file to ? To answer this questio n, it’s probably easiest to select an HTTP message and explore the details of the TCP packet used to carry this HTTP message, using the “details of the selected packet header window” (refer to Figure 2 in the “Getting Started with Wireshark” Lab if you’re uncertain about the Wireshark windows).Ans: IP address:192.168.1.102 TCP port:11612. What is the IP address of ? On what port number is it sending and receiving TCP segments for this connection?Ans: IP address:128.119.245.12 TCP port:80If you have been able to create your own trace, answer the following question:3. What is the IP address and TCP port number used by your client computer(source) to transfer the file to ?ANS: IP address :10.211.55.7 TCP port:492654. What is the sequence number of the TCP SYN segment that is used to initiate the TCP connection between the client computer and ? What is it in the segment that identifies the segment as a SYN segment?ANS: sequence number: 0 Syn Set = 1 identifies the segment as a SYN segment5. What is the sequence number of the SYNACK segment sent by to the client computer in reply to the SYN? What is the value of the ACKnowledgement field in the SYNACK segment? How did determine that value? What is it in the segment that identifies the segment as a SYNACK segment?ANS: The sequence number: 0ACKnowledgement number : 1 which is sequence number plus 1Both the sequence flag and the ACKnowledgement flag been set as 1, identifies the segment as SYNACK segment.6. What is the sequence number of the TCP segment containing the HTTP POST command? Note that in order to find the POST command, you’ll need to dig into the packet content field at the bottom of the Wireshark window, looking for a segment with a “POST” within its DATA field.Ans: The sequence number : 17. Consider the TCP segment containing the HTTP POST as the first segment in the TCP connection. What are the sequence numbers of the first six segments in the TCP connection (including thesegment containing the HTTP POST)? At what time was each segment sent? When was the ACK for each segment received? Given the difference between when each TCP segment was sent, and when its acknowledgement was received, what is the RTT value for each of the six segments? What is the EstimatedRTT value (see page 249 in text) after the receipt of each ACK? Assume that the value of the EstimatedRTT is equal to the measured RTT for the first segment, and then is computed using the EstimatedRTT equation on page 249 for all subsequent segments.Note: Wireshark has a nice feature that allows you to plot the RTT for each of the TCP segments sent. Select a TCP segment in the “listing of captured packets” window that is being sent from the client to the server. Then select: Statistics->TCP Stream Graph- >Round Trip Time Graph.Segment 1 Segment 2 Segment 3Segment 4Segment 5Segment 6After Segment 1 : EstimatedRTT = 0.02746After Segment 2 : EstimatedRTT = 0.875 * 0.02746 + 0.125*0.035557 = 0.028472 After Segment 3 : EstimatedRTT = 0.875 * 0.028472 + 0.125*0.070059 = 0.033670 After Segment 4 : EstimatedRTT = 0.875 * 0.033670 + 0.125*0.11443 = 0.043765 After Segment 5 : EstimatedRTT = 0.875 * 0.043765 + 0.125*0.13989 = 0.055781 After Segment 6 : EstimatedRTT = 0.875 * 0.055781 + 0.125*0.18964 = 0.072513 8. What is the length of each of the first six TCP segments?(see Q7)9. What is the minimum amount of available buffer space advertised at the received for the entire trace? Does the lack of receiver buffer space ever throttle thesender?ANS:The minimum amount of buffer space (receiver window) advertised at for the entire trace is 5840 bytes;This receiver window grows steadily until a maximum receiver buffer size of 62780 bytes.The sender is never throttled due to lacking of receiver buffer space by inspecting this trace.10. Are there any retransmitted segments in the trace file? What did you check for (in the trace) in order to answer this question?ANS: There are no retransmitted segments in the trace file. We can verify this by checking the sequence numbers of the TCP segments in the trace file. All sequence numbers are increasing.so there is no retramstmitted segment.11. How much data does the receiver typically acknowledge in an ACK? Can youidentify cases where the receiver is ACKing every other received segment (seeTable 3.2 on page 257 in the text).ANS: According to this screenshot, the data received by the server between these two ACKs is 1460bytes. there are cases where the receiver is ACKing every other segment 2920 bytes = 1460*2 bytes. For example 64005-61085 = 292012. What is the throughput (bytes transferred per unit time) for the TCP connection? Explain how you calculated this value.ANS: total amount data = 164091 - 1 = 164090 bytes#164091 bytes for NO.202 segment and 1 bytes for NO.4 segmentTotal transmission time = 5.455830 – 0.026477 = 5.4294So the throughput for the TCP connection is computed as 164090/5.4294 = 30.222 KByte/sec.13. Use the Time-Sequence-Graph(Stevens) plotting tool to view the sequence number versus time plot of segments being sent from the client to the server. Can you identify where TCP’s slow start phase begins and ends, and where congestion avoidance takes over? Comment on ways in which the measured data differs from the idealized behavior of TCP that we’ve studied in the text.ANS: Slow start begins when HTTP POST segment begins. But we can’t identify where TCP’s slow start phase ends, and where congestion avoidance takes over.14. Answer each of two questions above for the trace that you have gathered when you transferred a file from your computer to ANS: Slow start begins when HTTP POST segment begins. But we can’t identify where TCP’s slow start phase ends, and where congestion avoidance takes over.。
计算机网络-(实验三：数据包结构分析)

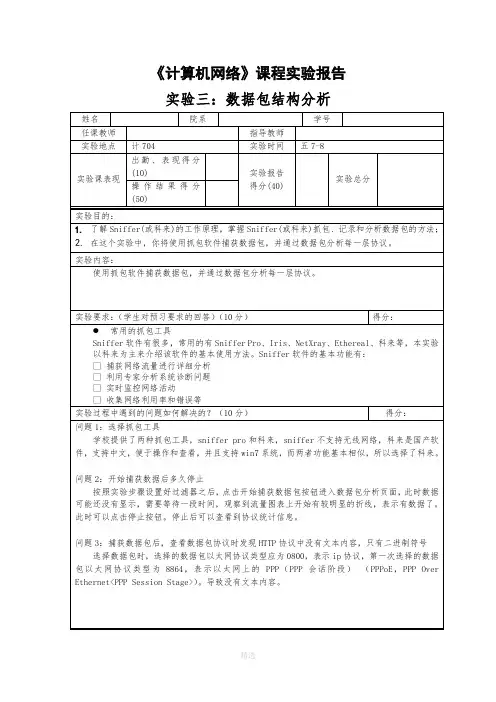

《计算机网络》课程实验报告实验三：数据包结构分析本次实验的体会（结论）（10分）得分：本次实验总体来说不是很难，参照实验样例一步一步做下来一般都能成功。
通过这次实验，更加形象直观地了解了数据包在网络中传输的格式、方式等。
学会了怎样使用捕获数据包来分析每一层协议，并巩固了课堂上学习的各种数据包的格式，例如TCP、IP等，对各个层次的作用和相应的协议有了一定的了解。
对数据包的封装也有了更深的体会。
思考题：（10分）思考题1：（4分）得分：写出捕获的数据包格式。
1.打开软件。
选择网络配适器。
（如此处选择无线网络连接 ip：10.99.45.90）2.设置捕捉过滤器，并新建一个自定义规则filter 1。
3.点击右下角开始按钮，开始抓包，一段时间后停止。
4.停止抓包后协议统计信息思考题2：（6分）得分：写出实验过程并分析实验结果。
实验中选择http协议进行分析，涵盖了TCP，IP，数据链路层MAC帧等。
1.选择一个数据包2.双击打开查看该数据包3.以太网MAC帧1)格式2)数据包分析结果3)说明：协议类型：08000 网际协议（IP）4. IP协议1)格式2)数据包分析结果3)说明•版本：4指ipv4，长度5*4=20字节•服务：00 未使用•标识：数据分片和重组时使用•标志：前三bit 010，最后一个数据片，传输过程中不能分片•生存时间：最多经过64个路由•上层协议：6 TCP协议5.TCP协议1)格式2)数据包分析结果3)说明•标志位（010000）：URG=0 紧急指针无效ACK=1 确认信号有效PSH=0 不立即响应RST=0 TCP连接没有问题SYN=0 建立连接FIN=0 关闭连接•校验和：校验范围：伪首部+首部+数据•紧急指针：0，URG=0无效6.HTTP协议1)格式面向文本的。
2)数据包分析结果7.FCS校验1)数据包分析结果指导教师评语：。
计算机网络实验报告(6篇)
计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。
二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。
4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。
三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。
二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。
三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。
计算机网络实验 实验三 PAP、chap认证
步骤1.基本配置 Red-Giant(config)# hostname Ra 由器主机名Ra Ra(config)# Red-Giant(config)# hostname Rb 由器主机名Rb 配置路
配置路
对路由器Ra进行的配置
Ra(config)# interface serial 1/3 Ra(config-if)# ip address 172.16.2.1 255.255.255.0 配置接口地址 Ra(config-if)# no shutdown Ra# show int serial 1/3
对Rb进行配置
Rb(config)# interface serial 1/3 ( DCE), DTE Rb(config-if)# ip address 172.16.2.2 255.255.255.0 Rb(config-if)# clock rate 64000 (DCE端进行 时钟配置） Rb(config-if)# no shutdown
验证测试
注意事项：先关掉电源开关，然后打开，再调 试debug命令。 Ra# debug ppp authentication 观察pap验证 过程 Rb# debug ppp authenticationຫໍສະໝຸດ 步骤2.配置PPP PAP认证
Rb(config)# username Ra password 0 star ! 在验证方配置被验证方用户名、密码 Ra(config-if) # encapsulation ppp 接口 下封装PPP协议 Ra(config-if) # ppp pap sent-username Ra password 0 star ! PAP认证的用户名、密码 Rb(config-if)# encapsulation ppp Rb(config-if)# ppp authentication pap ! ppp 启用pap认证方式
计算机网络实验报告(三)
湖北工业大学工程技术学院计算机网络技术试验报告专业:电商班级:X 班学号:201XXXXX指导老师:XXXX 姓名:XXXX实验名称计算机网络技术第3次实验一、实验目的与要求1.熟悉交换机的命令行界面2.掌握交换的各种配置模式3.能熟练的在各种模式之间进行转换4.记忆各种模式下的一些常用命令5.熟悉命令行的操作技巧二、实验设备装有Windows7操作系统的 PC机、交换机、双绞线若干段、PC 机三、实验地点及学时405 2学时四、实验（训练）内容进入交换机的各种配置模式，熟悉各种模式下的常用命令，运用show 命令查看，在各种配置模式之间切换，熟悉命令行的操作技巧。
五、实验（训练）步骤1)基本配置命令步骤1. 登陆本组的RCMS 后，选择一台交换机，单击后进入这台交换机。
出现下图所示的交换机命令行界面：图3 交换机命令行界面从上图中可以看出，在实验室中采用的是TELNET 的登录方式，本交换机的管理IP 地址是192.168.10.60。
步骤2. 完成步骤1 后，首先进入的就是交换机的“用户模式”。
步骤3. 进入下一级的“特权模式”。
图4 特权模式在特权模式中，很少做其他的配置，最常用的命令是show命令，主要是用于查看。
【练习一】show 命令的使用，以下三个是常用的show 命令。
（1）switch#show version !查看交换机的系统信息（2）switch#show running-config !查看交换机的配置信息（3）switch#show vlan !查看交换机的VLAN 信息查看三个show 命令后的结果，理解其中的含义。
步骤4. 进入下一级的“全局配置模式”。
switch#configure terminal //在特权用户名模式下，敲configure terminal 后回车switch(config)# //注意#前面多了(config)图5 全局配置模式在全局配置模式下，可以配置交换机的主机名，这也是经常用到的一个命令。
宁波大学计算机网络实验答案

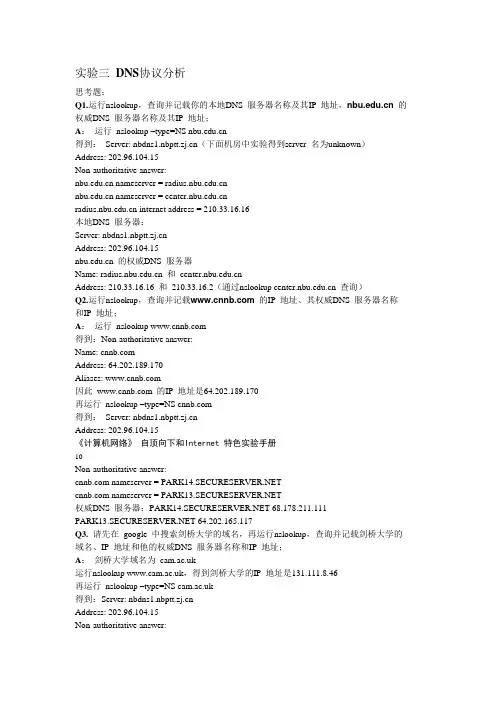

实验三DNS协议分析思考题：Q1.运行nslookup，查询并记载你的本地DNS 服务器名称及其IP 地址， 的权威DNS 服务器名称及其IP 地址；A：运行nslookup –type=NS 得到：Server: （下面机房中实验得到server 名为unknown）Address: 202.96.104.15Non-authoritative answer: nameserver = nameserver = internet address = 210.33.16.16本地DNS 服务器：Server: Address: 202.96.104.15 的权威DNS 服务器Name: 和Address: 210.33.16.16 和210.33.16.2（通过nslookup 查询）Q2.运行nslookup，查询并记载 的IP 地址、其权威DNS 服务器名称和IP 地址；A：运行nslookup 得到：Non-authoritative answer:Name: Address: 64.202.189.170Aliases: 因此 的IP 地址是64.202.189.170再运行nslookup –type=NS 得到：Server: Address: 202.96.104.15《计算机网络》自顶向下和Internet 特色实验手册10Non-authoritative answer: nameserver = nameserver = 权威DNS 服务器： 68.178.211.111 64.202.165.117Q3. 请先在google 中搜索剑桥大学的域名，再运行nslookup，查询并记载剑桥大学的域名、IP 地址和他的权威DNS 服务器名称和IP 地址；A：剑桥大学域名为运行nslookup ，得到剑桥大学的IP 地址是131.111.8.46再运行nslookup –type=NS 得到：Server: Address: 202.96.104.15Non-authoritative answer: nameserver = nameserver = nameserver = nameserver = nameserver = nameserver = nameserver = 其中权威服务器 internet address = 128.232.0.19Q4.运行ipconfig/all，查询并记载你的本地DNS 服务器，看和nslookup 显示的有无差别，如有差别差在哪里？为什么？A：本地DNS 服务器为202.96.104.15。
计算机网络实验报告3以太网链路层帧格式分析
南昌航空大学实验报告2019年 5月 2日课程名称：计算机网络与通信实验名称：以太网链路层帧格式分析班级：学生姓名：学号：指导教师评定：签名：一．实验目的分析Ethernet V2标准规定的MAC层帧结构，了解IEEE802.3标准规定的MAC层帧结构和TCP/IP的主要协议和协议的层次结构。
二．实验内容1.在PC机上运行WireShark截获报文，在显示过滤器中输入ip.addr==(本机IP地址)。
2.使用cmd打开命令窗口，执行“ping 旁边机器的IP地址”。
3.对截获的报文进行分析：（1）列出截获报文的协议种类，各属于哪种网络？（2）找到发送消息的报文并进行分析，研究主窗口中的数据报文列表窗口和协议树窗口信息。
三．实验过程局域网按照网络拓扑结构可以分为星形网、环形网、总线网和树形网，相应代表性的网络主要有以太网、令牌环形网、令牌总线网等。
局域网经过近三十年的发展，尤其是近些年来快速以太网（100Mb/s）、吉比特以太网（1Gb/s）和10吉比特以太网（10Gb/s）的飞速发展，采用CSMA/CD（carrier sense，multiple access with collision detection）接入方法的以太网已经在局域网市场中占有绝对的优势，以太网几乎成为局域网的同义词。
因此，本章的局域网实验以以太网为主。
常用的以太网MAC帧格式有两种标准，一种是DIX Ethernet V2标准，另一种是IEEE802.3标准。
1. Ethernet V2标准的MAC帧格式DIX Ethernet V2标准是指数字设备公司（Digital Equipment Corp.）、英特尔公司（Intel corp.）和Xerox公司在1982年联合公布的一个标准。
它是目前最常用的MAC帧格式，它比较简单，由5个字段组成。
第一、二字段分别是目的地址和源地址字段，长度都是6字节；第三字段是类型字段，长度是2字节，标志上一层使用的协议类型；第四字段是数据字段，长度在46~1500字节之间；第五字段是帧检验序列FCS，长度是4字节。
计算机网络实验报告实验3
计算机网络实验报告实验3一、实验目的本次计算机网络实验 3 的主要目的是深入理解和掌握计算机网络中的相关技术和概念，通过实际操作和观察，增强对网络通信原理、协议分析以及网络配置的实际应用能力。
二、实验环境本次实验在计算机网络实验室进行，使用的设备包括计算机、网络交换机、路由器等。
操作系统为 Windows 10，实验中使用的软件工具包括 Wireshark 网络协议分析工具、Cisco Packet Tracer 网络模拟软件等。
三、实验内容与步骤（一）网络拓扑结构的搭建使用 Cisco Packet Tracer 软件，构建一个包含多个子网的复杂网络拓扑结构。
在这个拓扑结构中，包括了不同类型的网络设备，如交换机、路由器等，并配置了相应的 IP 地址和子网掩码。
（二）网络协议分析启动 Wireshark 工具，捕获网络中的数据包。
通过对捕获到的数据包进行分析，了解常见的网络协议，如 TCP、IP、UDP 等的格式和工作原理。
观察数据包中的源地址、目的地址、协议类型、端口号等关键信息，并分析它们在网络通信中的作用。
（三）网络配置与管理在实际的网络环境中，对计算机的网络参数进行配置，包括 IP 地址、子网掩码、网关、DNS 服务器等。
通过命令行工具（如 Windows 中的 ipconfig 命令）查看和验证配置的正确性。
（四）网络故障排查与解决设置一些网络故障，如 IP 地址冲突、网络连接中断等，然后通过相关的工具和技术手段进行故障排查和解决。
学习使用 ping 命令、tracert 命令等网络诊断工具，分析故障产生的原因，并采取相应的解决措施。
四、实验结果与分析（一）网络拓扑结构搭建结果成功构建了包含多个子网的网络拓扑结构，各个设备之间能够正常通信。
通过查看设备的状态指示灯和配置信息，验证了网络连接的正确性。
（二）网络协议分析结果通过 Wireshark 捕获到的数据包，清晰地看到了 TCP 三次握手的过程，以及 IP 数据包的分片和重组。
计算机网络实验三静态路由设置
实验三静态路由设置
姓名：谢英明班级:1421302 学号：201420130315 一、实验目的
了解与实现路由表的配置
二、实验设备
路由器3台，交换机1台，主机3台
三、实验拓扑图
四、实验步骤
1.路由器A配置：
2、路由器B配置：
3、路由器C配置：
将路由器A的s0、s1、e0口IP地址和掩码分别设为:
E0ip address: 10.65.1.1 255.255.0.0
S0 ip address: 10.68.1.1 255.255.0.0
S1 ip address: 10.69.1.1 255.255.0.0
将路由器B的s0、s1、e1口IP地址和掩码分别设为:
E1 ip address: 10.67.1.1 255.255.0.0
S0 ip address: 10.70.1.2 255.255.0.0
S1 ip address: 10.69.1.2 255.255.0.0
将路由器C的s0、s1、e0口IP地址和掩码分别设为：
E0:ip address: 10.66.1.1 255.255.0.0
S1: ip address: 10.70.1.1 255.255.0.0
S0:ip address: 10.68.1.2 255.255.0.0
注意事项：连接路由器的链路中只能在在一端设置时钟速率，及时查看自己的命令有没有执行成功。
2.小电脑A的配置代码：
小电脑B的配置代码：
小电脑C的配置代码：
五、实验结果：
1、路由器的配置结果：
该结果表明端口e1,s1,s0设置成功且没有关闭
2、实验结果
分析：路由器的三张路由表表明实验成功。
计算机网络实验三：路由器的基本配置
实验三路由器的配置一、实验类型：设计性二、实验目的：1、掌握路由器常用端口的配置方法；2、掌握配置路由器的常用命令；3、理解RIP协议的传播、分析、挑选路由，来实现路由发现、路由选择、路由切换等功能；4、掌握RIP动态路由信息协议的配置方法。
三、实验内容：1、搭建实验环境，对各个路由器进行端口配置；2、测试各路由器及主机间的连通性；3、配置完成后，选择网络中任何一个路由器，用命令show iproute，并对该结果进行分析与论述。
四、要求：必开五、每组人数：2六、主要仪器设备及配套数：路由器 15台，PC机50台，其他常规仪器。
七、路由器的常用配置命令对于路由器的基本配置，主要是要完成以下几个方面的任务：1．为路由器命名2．配置各端口的IP地址和子网掩码，并激活（1）配置以太网端口（2）配置串行口3．配置路由（静态和动态二选一，推荐配置动态路由）（1）配置静态路由（2）配置动态路由4．其他辅助命令（1）查看路由其当前正在运行的配置信息（2）返回到上一级模式（3）直接返回到特权模式下面以图示拓扑结构为例进行说明Router1: E0端口192.168.1.1，S0端口192.168.6.1Router2: E0端口192.168.2.1，S0端口192.168.8.1子网掩码：255.255.255.01．为路由器命名Router1> //用户执行模式提示符Router1>enable //进入特权模式Router1# //特权模式提示符Router1#configure terminal //进入全局配置模式Router1(config)# //全局配置模式提示符Router1(config)#hostname lab_a //配置Ruter1改名称为lab_a2．配置Router1的各端口的IP地址和子网掩码，并激活(Ruter2的配置方法与之类似)（1）配置Router1的E0端口的IP地址和子网掩码，并激活Rurer1>enable //进入特权模式Ruter1# //特权模式提示符Ruter1# configure terminal //进入全局配置模式Ruter1(config)# //全局配置模式提示符Ruter1(config)#interface E0 //进入接口配置模式对E0口进行配置Ruter1(config-if)# //接口配置模式提示符Ruter1(config-if)# ip address 192.168.1.1 255.255.255.0 //配置接口的IP地址与掩码，192.168.1.1为接口的IP地址，255.255.255.0为接口的子网掩码Ruter1(config-if)＃no shutdown//激活接口，如果要手工管理性关闭接口，则使用“shutdown”命令Ruter1(config-if)＃end//直接返回到特权模式Ruter1#show interface //查看配置后接口状态(2)配置Router1的S0端口的IP地址、子网掩码、时钟，并激活Ruter1>enable //进入特权模式Ruter1# //特权模式提示符Ruter1# configure terminal //进入全局配置模式Ruter1(config)# //全局配置模式提示符Ruter1(config)#interface S0 //进入接口配置模式Ruter1(config-if)# //接口配置模式提示符Ruter1(config-if)# ip address 192.168.6.1 255.255.255.0 //配置接口的IP地址与掩码，192.168.6.1为接口的IP地址，255.255.255.0为接口的子网掩码Ruter1(config-if)#clock rate 56000 //配置串行接口的时钟频率为56000（如果串口不充当DCE端，则不需要配置时钟频率）Ruter1(config-if)#no shutdown//激活接口，如果要手工管理性关闭接口，则使用“shutdown”命令Ruter1(config-if)＃end//直接返回到特权模式Ruter1#show running-config //查看正在运行的配置文件的内容3．为Ruter1配置路由（1）配置静态路由Ruter1>enable //进入特权模式Ruter1# //特权模式提示符Ruter1# configure terminal //进入全局配置模式Ruter1(config)# //全局配置模式提示符Router1#（config）# ip route 192.168.2.0 255.255.255.0 192.168.8.1//为Ruter1配置静态路由，192.168.2.0是指所要到达的目的网络，255.255.255.0 为目的网络的子网掩码，192.168.8.1是指数据包向目的地址前进的下一个路由器的端口地址（2）配置动态路由Ruter1# //特权模式提示符Ruter1# configure terminal //进入全局配置模式Ruter1(config)# //全局配置模式提示符Ruter1(config)#route rip //启动RIP路由协议Ruter1(config-router)#network 192.168.1.0 //指定发布的网络Ruter1(config-router)#network 192.168.6.0 //指定发布的网络4．为Ruter2配置路由（1）配置静态路由Ruter2>enable //进入特权模式Ruter2# //特权模式提示符Ruter2# configure terminal //进入全局配置模式Ruter2(config)# //全局配置模式提示符Router2#（config）# ip route 192.168.1.0 255.255.255.0 192.168.6.1//为Ruter1配置静态路由，192.168.1.0是指所要到达的目的网络，255.255.255.0 为目的网络的子网掩码，192.168.6.1是指数据包向目的地址前进的下一个路由器的端口地址（2）配置动态路由Ruter2# //特权模式提示符Ruter2# configure terminal //进入全局配置模式Ruter2(config)# //全局配置模式提示符Ruter2(config)#route rip //启动RIP路由协议Ruter2(config-router)#network 192.168.2.0 //指定发布的网络Ruter2(config-router)#network 192.168.8.0 //指定发布的网络八、实验指导1．实验基本配置本实验按照图3.1进行连接。
实验三常见网络命令的使用
软件学院计算机网络课程实验报告班级：学号：姓名：实验一常见网络命令的使用一、实验目的1、掌握常用的网络命令的使用2、了解常见网络故障的原因3、掌握常见网络故障诊断方法二、实验环境1.连接到网络上的计算机若干三、实验内容1. IP配置查询命令 ipconfig2. 网络连通测试命令 ping3. 路由分析诊断命令tracert4. TCP/IP网络连接状态查询命令netstat5. 查询域名信息命令nslookup四、实验过程1．IP配置查询命令 ipconfig 的使用该命令是了解系统网络配置的主要命令，特别是用户网络中采用的是动态IP地址配置协议时，利用该命令可以了解IP 地址的实际配置情况。
配置不正确的IP地址或主网掩码是接口配置的常见故障，其中配置不正确的IP地址主要表现为：网号部分不正确（此时执行Ipconfig命令显示 on answer）和主机部分不正确（如与另一台主机地址配置相同而冲突）主机通讯可到达远程主机，但不能访问本地主网中的其它主机时，常常是子网掩码设置错误。
利用ipconfig命令可以清楚的查看和修改网络中的TCP／IP协议的有关配置，如网络适配器的物理地址、主机的IP地址、网关、子网掩码等。
图1.1 ipconfig 的使用2．网络连通测试命令 ping的使用ping命令，是目前几乎所有的网络操作系统中都含有的一个专门用于TCP/IP协议的探测工具，用于确定本地主机是否能与另一台主机交换（发送和接收）数据包。
该命令向目标主机(地址)发送一个回送请求数据包，要求目标主机收到请求后给予答复，从而判断本机与目标主机(地址)是否联通，网络的响应时间以及传送中数据包的丢失率等，以此判断TCP/IP参数是否设置正确以及网络运行是否正常2.1 ping命令格式: ping IP地址(或主机名) ［参数1］［参数2］…..有关ping的其他参数，可在DOS下运行Ping／? 命令来查看。
计算机网络实验教案(3)配置DNS服务器
实验三配置DNS服务器3.1实验目的1、学会用Windows2000Server建立DNS服务器2、掌握DNS服务器的安装、配置和管理过程3、了解如何使用工具软件测试DNS服务3.2实验准备及流程分析1、实验设备交换机（集线器）1台服务器（安装Windows2000Server系统）1台工作站（安装Windows2000Professional系统）1台双绞线（T568B标准）若干中文Windows2000Server安装光盘1张2、将服务器及工作站用双绞线联入交换机，并对服务器及工作站IP地址进行如下设置：服务器：IP地址192.168.1.1；子网掩码255.255.255.0。
工作站：IP地址192.168.1.2；子网掩码255.255.255.0。
3、基本流程u在服务器上安装DNS组件u配置DNS服务器u通过工作站进行测试3.3实验操作步骤3.3.1安装网络服务步骤1启动"添加/删除程序"，之后出现"添加/删除程序"对话框。
步骤2单击"添加/删除Windows组件"，出现"windows组件向导"单击下一步"出现"Windows组件"对话框从列表中选择"网络服务"。
步骤3单击"下一步"输入到Windows2000Server的安装源文件的路径，单击"确定"开始安装网络服务。
如图3.1。
3.3.2配置D N S服务步骤1打开开始菜单，程序，管理工具，DNS。
步骤2点击正向搜索区域，右键，新建区域，如图3.2。
步骤3打开新建区域向导，点击下一步，选择标准主要区域，下一步，在名称栏目中输入想要设置的域名。
如图3.3。
步骤4继续点击下一步，选择创建新文件，下一步，完成。
步骤5打开正向搜索区域，选择刚才创建的域uoh_，右键，选择新建主机，出现如图3.4，在名称栏中填入www（万维网），IP地址栏里填入本服务器的IP地址：192.168.1.1，完成之后点击添加主机。
《计算机网络》实验三 交换机基本配置 实验报告
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
五、实际步骤
建立超级连接
建立CONSOLE连接
进入特权命令状态
进入全局状态模式
设置交换机的名字为SWITCH_2
进入接口设置状态，设置接口参数
（1）进入接口设置状态
（2）设置交换机的duplex方式
退出配置状态，在特权命令状态，验证端口工作状态
检查4台机的通信状态
设置switch2为端口VTP的server
Enter enable secret:
% No defaulting allowed
Enter enable secret:
% No defaulting allowed
Enter enable secret: switch>
The enable password is used when you do not specify an
Would you like to enable as a cluster command switch? [yes/no]: n
The following configuration command script was created:
hostname Switch
enable secret 5 $1$Aj2X$oQ4NIEhr7TX023s32vivd1
计算机网络原理实验报告
计算机网络原理实验报告一、实验目的1.理解计算机网络基本原理2.掌握计算机数据传输的过程3.了解计算机网络的基本组成二、实验器材1.计算机2.网线3.路由器三、实验过程1.实验一：理解网络分层结构-计算机网络采用分层结构，分为物理层、数据链路层、网络层、传输层、应用层。
-物理层负责传输比特流，主要是光纤、双绞线等物理媒介。
-数据链路层负责将比特流转化为帧，并进行传输以保证数据的可靠性。
-网络层负责寻路和分组转发，将数据包从源节点传输到目标节点。
-传输层负责端到端连接的可靠性和流量控制。
-应用层为用户提供服务，负责通信协议的选择和具体的应用功能。
2.实验二：数据传输过程-数据从源主机通过物理媒介传输到目标主机的过程可以分为三个阶段：发送、传输和接受。
-发送端将数据按照层级结构封装，并通过物理媒介传输到接收端。
-接收端根据层级结构进行解封装和处理，最终将数据交给应用层使用。
3.实验三：计算机网络的基本组成-计算机网络由主机和链路两部分组成。
-主机包括终端设备和网络结点，终端设备有桌面电脑、笔记本电脑、智能手机等，网络结点有路由器、交换机等。
-链路是连接主机之间和主机与网络结点之间的通信路径。
四、实验结果在实验过程中，我成功地理解了计算机网络的基本原理，掌握了计算机数据传输的过程，并了解了计算机网络的基本组成。
实验结果表明，计算机网络是一个复杂的系统，需要多个层级结构相互配合才能实现数据的传输和通信。
五、实验总结通过本次实验，我深入理解了计算机网络的基本原理，掌握了计算机数据传输的过程，并了解了计算机网络的基本组成。
实验过程中，我遇到了一些问题，但通过与同学们的讨论和老师的指导，我成功地解决了这些问题，并达到了实验的目标。
六、总结和建议总的来说，本次实验对我来说是一次很好的学习机会，通过实践操作，我深入理解了计算机网络的基本原理。
然而，实验时间比较紧张，希望老师能够给予更多的实验训练的时间，让我们有更多的机会去实践和探索。
计算机网络实验报告实验三
R2#copy run start
选择路由器R1并按照下面的步骤测试静态路由配置结果：
R1#show ip route
选择路由器R2并按照下面的步骤测试静态路由配置结果：
R2#show ip route
选择PC机Host 1，在其命令提示符下输入以下命令测试静态路由配置：
Router>enable
Router#conf t
Router(config)#host R1
R1(config)#ena se c1பைடு நூலகம்
R1(config)#line vty 0 4
R1(config-line)#pass c2
R1(config-line)#int eth 0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#int se 0
R1(config-if)#ip add10.0.0.1 255.0.0.0
R1(config-if)#no shut
R1(config-if)#end
R1#copy run start
通过Boson NetSim中的工具栏按钮“eRouters”选择“R2”并按照下面的过程进行路由器基本参数的配置：
R2(config-if)#no shut
R2(config-if)#int se 0
R2(config-if)#ip add10.0.0.2 255.0.0.0
R2(config-if)#clock rate 64000
R2(config-if)#no shut
R2(config-if)#end
计算机网络实验三：交换机的配置及VLAN
实验三交换机的配置及VLAN背景资料:一、Cisco CLI的命令模式1. 用户执行模式Switch>2. 特权执行模式Switch#3. 全局配置模式Switch(config)#4. 特定配置模式Switch(config-if/vlan/…)二、交换机的基本配置Switch>enable （进入特权执行模式）Switch#configure terminal（进入全局配置模式）Switch(config)#hostname 提示符名称（配置交换机名称，例如SW）Switch(config)#enable secret ****** （配置交换机特权模式的密文密码）Switch(config)#enable pssword ******（配置交换机特权模式的明文密码）Switch(config[-if/…])#exit （逐级退出，特定配置模式->全局配置模式->特权执行模式->用户执行模式）Switch(config)#end （直接退到特权模式）****#^Z （退到特权执行模式）--More--表示还有内容显示，此时，空格：翻页显示；回车：按行显示。
三、创建和删除VLAN1. 生成vlan 10和vlan 20Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#name test10Switch(config-vlan)#endSwitch#configure terminalSwitch(config)#vlan 20Switch(config-vlan)#name test20Switch(config-vlan)#endSwitch#show vlan2. 删除vlan 10和vlan 20Switch>enSwitch#conf tSwitch(config)#no vlan 10Switch(config)#endSwitch#conf tSwitch(config)#no vlan 20Switch(config)#endSwitch#show vlan brief四、在VLAN中添加和删除端口1.把交换机F0/1端口分配到VLAN 10中Switch>enSwitch#conf tSwitch(config)#interface f0/1Switch(config-if)#swichport mode accessSwitch(config-if)#switchport access vlan10Switch(config-if)endSwitch#show interface f0/1 switchport2.把交换机F0/1端口从VLAN 10中删除Swtich>enSwitch#conf tSwitch(config)#interface f0/1Switch(config-if)#no switchport access vlan 10Switch(config-if)#endSwitch#show vlan brief一、实验任务掌握划分交换机VLAN的基本方法。
2021年计算机网络实验报告3
学号计算机学院实验报告课程名称计算机网络原理姓名专业班级指导老师日期试验项目列表计算机学院试验汇报姓名: 学号: 专业: 班级: 01班试验地点: xxx试验室试验时间: 仪器编号:同组人员: 指导老师签字: 成绩: 教员评语:试验汇报正文:一、试验名称使用网络协议分析仪Wireshark二、试验目1、掌握安装和配置网络协议分析仪Wireshark方法2、熟悉使用Wireshark工具分析网络协议基础方法, 加深对协议格式、协议层次和协议交互过程了解三、试验内容和要求1、安装和配置网络协议分析仪2、使用并熟悉Wireshark分析协议部分功效四、试验环境1、运行Windows Server/Windows XP/Windows 7 操作系统PC 一台。
2、每台PC 含有以太网卡一块, 经过双绞线与局域网相连。
3、Wireshark 程序(能够从) 和WinPcap 程序(能够从。
假如Wireshark 版本为1.2.10 或更高, 则已包含了WinPcap 版本4.1.2)。
五、操作方法与试验步骤1、安装网络协议分析仪安装Wireshark 版本1.2.10。
双击Wireshark 安装程序图标, 进入安装过程。
依据提醒进行选择确定, 能够顺利安装系统。
当提醒“Install WinPcap 4.1.2”时, 选择安装; 以后进入安装WinPcap 版本4.1.2, 并选择让WinPcap 在系统开启时运行。
以后, Wireshark 将能安装好并运行。
2、使用Wireshark 分析协议(1) 开启系统。
点击“Wireshark”图标, 将会出现如图1 所表示系统界面。
图1 Wireshark 系统界面其中“俘获(Capture)”和“分析(Analyze)”是Wireshark 中最关键功效。
(2)分组俘获。
点击“Capture/Interface”菜单, 出现如图2 所表示界面。
图 2 俘获/接口界面假如该机含有多个接口卡, 则需要指定期望在哪块接口卡俘获分组。
实验3北航研究生计算机网络实验
实验3北航研究生计算机网络实验引言：计算机网络是现代社会中不可或缺的一部分，实验3是北航研究生计算机网络实验课程中的一部分。
该实验旨在帮助学生深入理解计算机网络的工作原理，并通过实践操作加深对计算机网络的理解。
实验目的：1. 了解计算机网络的基本原理和概念；2. 掌握计算机网络的实验环境和工具；3. 实践操作计算机网络的基本配置和管理。
实验内容：1. 实验环境的搭建：搭建一个基于模拟器的计算机网络实验环境，如使用 GNS3 或 Packet Tracer 软件进行网络拓扑的设计与配置；2. 网络配置与管理：配置网络设备，如路由器、交换机等，并实现网络互连与通信；3. 网络协议的配置与测试：配置网络协议，如TCP/IP协议，并进行相应的测试与验证。
实验步骤：1. 实验环境的搭建：a. 选择合适的计算机网络模拟器软件，如 GNS3 或 Packet Tracer；b. 安装所选软件，并进行基本配置；c. 设计一个适合的网络拓扑并配置网络设备。
2. 网络配置与管理：a. 配置路由器和交换机以实现网络设备的互连；b. 设置网络设备的IP地址，子网掩码等；c. 配置路由表以实现数据包转发；d. 测试网络连接和通信是否正常。
3. 网络协议的配置与测试：a. 选择合适的网络协议，如TCP/IP协议；b. 配置所选协议的相关参数，如IP地址、子网掩码、网关等；c. 测试配置是否正确，如通过 ping 命令测试是否能够与其他主机进行通信；d. 验证网络协议在正常工作情况下的特性，如TCP的可靠数据传输、IP的数据路由等。
实验总结与心得：通过完成实验3，我对计算机网络的工作原理和实现有了更深入的了解。
实验中，我通过搭建实验环境和配置网络设备，学会了如何建立和管理一个基本的计算机网络。
我还通过配置和测试网络协议，掌握了常用协议的配置和测试方法，并对协议在实际网络中的应用有了更好的理解。
在实验过程中，我遇到了一些挑战，如网络设备的设置和网络连接的调试。
计算机网络基础实验三 交换机路由器入门实验 (2)
华为
► 于1987年由任正非创建于中国深圳。注册资
本2.1万元。 ► 是全球最大的电信网络解决方案提供商，全 球第二大电信基站设备供应商。 ► 华为的主要营业范围是交换，传输，无线和 数据通信类电信产品，在电信领域为世界各 地的客户提供网络设备、服务和解决方案。 ► 在2011年11月8日公布的2011年中国民营500 强企业榜单中，华为技术有限公司名列第一。 同时华为也是世界500强中唯一一家没有上市 的公司，也是全球第六大手机厂商。
约翰· 摩格里奇 (John Morgridge)
► 毕业于斯坦福大学，为人成熟稳重，曾入伍服
兵役，还做过推销员，来到思科之前，在网格 系统公司(GRiD System)任CEO。 ► 一板一眼，稳扎稳打地控制着思科的发展速度 ► 建立了思科的组织框架，把思科分成生产、客 户支持、财务、人力资源、IT、销售、产品策 划以及研发八个部门，该划分一直作为核心组 织形式延续到现在。 ► 1987～1989年翻了近20倍，达到2800万美元
路由器外观及接口
AUI端口是用来与粗同轴电缆连接的接口，它是一 ISDN BRI端口用于ISDN线路通过路由器实 AUX端口为异步端口，主要用于远程配置，也 Console端口使用配置专用连线直接连接至计算 在路由器的广域网连接中，应用最多的端口还要算 种“D”型15针接口,路由器可通过粗同轴电缆收发 现与Internet或其他远程网络的连接，可实 可用于拔号连接，还可通过收发器与MODEM 机的串口，利用终端仿真程序（如Windows下 “高速同步串口”（SERIAL）。这种端口主要是 现128Kbps的通信速率。 器实现与10Base-5网络的连接，但更多的是借助于 进行连接。AUX端口与Console端口通常被放 的“超级终端”）进行路由器本地配置。路由 用于连接目前应用非常广泛的DDN、帧中继 外接的收发转发器（AUI-to-RJ-45），实现与 置在一起. 器的Console端口多为RJ-45端口 （Frame Relay）、X.25、PSTN（模拟电话线路） 10Base-T以太网络的连接 等网络连接模式。
