太阳能电池基本特性测定实验
太阳能电池基本特性的测量
太阳能电池基本特性的测量一、实验目的：1、在没有光照时，太阳能电池主要结构为一个二极管，测量该二极管在正向偏压时的伏安特性曲线，并求得电压和电流关系的经验公式。
2、测量太阳能电池在光照时的输出伏安特性，作出伏安特性曲线图，从图中求得它的短路电流(SC I )、开路电压(OC U )、最大输出功率m P 及填充因子FF ，)]U I /(P FF [O C SC m ∙=。
3、测量太阳能电池的光照特性：测量短路电流SC I 和相对光强度0T T 之间关系，画出SC I 与相对光强0T T 之间的关系图；测量开路电压OC U 和相对光强度0T T之间的关系，画出OC U 与相对光强0T T之间的关系图。
二、实验原理：1、太阳能电池工作原理：太阳能电池在没有光照时其特性可视为一个二极管，在没有光照时其正向偏压U 与通过电流I 的关系式为：)1e (I I Uo -∙=β (1)(1)式中，o I 和β是常数。
由半导体理论，二极管主要是由能隙为V C E E -的半导体构成，如图1所示。
CE 为半导体导电带，V E 为半导体价电带。
当入射光子能量大于能隙时，光子会被半导体吸收，产生电子和空穴对。
电子和空穴对会分别受到二极管之内电场的影响而产生光电流。
假设太阳能电池的理论模型是由一理想电流源（光照产生光电流的电流源）、一个理想二极管、一个并联电阻sh R 与一个电阻s R 所组成，如图2所示。
图2中，ph I 为太阳能电池在光照时的等效电源输出电流，d I 为光照时通过太阳能电池内部二极管的电流。
由基尔霍夫定律得：0R )I I I (U IR sh d ph s =---+ （2）（2）式中，I 为太阳能电池的输出电流，U 为输出电压。
由（1）式可得，dshph sh s I R U I )R R 1(I --=+（3） 假定∞=sh R 和0R s =，太阳能电池可简化为图3所示电路。
这里，)1e (I I I I I U 0ph d ph --=-=β。
太阳能电池特性测量
4.13 太阳能电池特性测量太阳能的利用和太阳能电池特性的研究是21世纪新型能源开发的重点课题。
目前硅太阳能电池应用领域除人造卫星和宇宙飞船外，已应用于许多民用领域：如太阳能汽车、太阳能路灯、太阳能游艇、太阳能收音机、太阳能计算机、太阳能乡村电站等。
太阳能是一种清洁、“绿色”能源，因此，世界各国十分重视对太阳能电池的研究和利用。
本实验的目的主要是探讨太阳能电池的基本特性和光电转换效率。
实验目的1．在没有光照时，太阳能电池主要结构为一个二极管，测量该二极管在正向偏压时的伏安特性曲线，并求得电压和电流关系的经验公式。
2．测量太阳能电池在光照时的输出伏安特性，测量短路电流、开路电压、最大输出功率及填充因子。
3．测量太阳能电池的光照特性：短路电流、开路电压与相对光强度之间的关系仪器用具THQTN-1型太阳能电池特性测试仪（太阳能电池板、光功率计探头、直流电压表、直流电流表、直流稳压电源、负载电阻、入射光强指示、白炽灯、导轨等）实验原理一．太阳能电池板结构 以硅太阳能电池为例，结构示意如图（4.13-1）。
硅太阳能电池是以硅半导体材料制成的大面积PN 结经串联、并联构成。
在N 型材料层面上制作金属栅线为面接触电极，这样就形成了太阳能电池板。
为了减少光电池表面的反射损失，一般在表面覆盖一层减反射膜。
二．太阳能电池的基本特性用光照射到半导体PN 结上时，半导体PN 结吸收光能后，两端产生电动势，这种现象称为光生伏特效应。
由于P-N 结耗尽区存在着较强的内建静电场，因而产生在耗尽区中的电子和空穴，在内建静电场的作用下，各自向相反方向运动，离开耗尽区，结果使P 区电势升高，N 区电势降低，P-N 结两端形成光生电动势，这就是P-N 结的光生伏特效应。
1．无光照时，太阳能电池正向U I 特性太阳能电池工作原理基于光伏效应。
当光照射到太阳能电池板时，太阳能电池能够吸太阳光电极 N P 型射膜图4.13-1 太阳能电池板结构示意图收光的能量。
太阳能电池特性研究实验报告

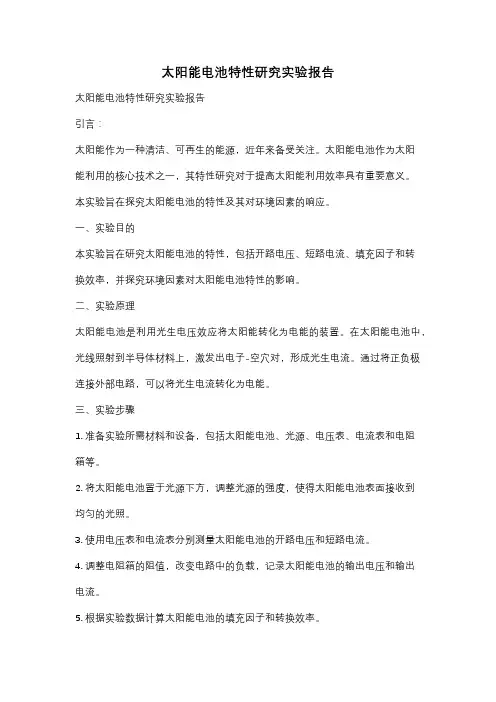

太阳能电池特性研究实验报告太阳能电池特性研究实验报告引言：太阳能作为一种清洁、可再生的能源，近年来备受关注。
太阳能电池作为太阳能利用的核心技术之一，其特性研究对于提高太阳能利用效率具有重要意义。
本实验旨在探究太阳能电池的特性及其对环境因素的响应。
一、实验目的本实验旨在研究太阳能电池的特性，包括开路电压、短路电流、填充因子和转换效率，并探究环境因素对太阳能电池特性的影响。
二、实验原理太阳能电池是利用光生电压效应将太阳能转化为电能的装置。
在太阳能电池中，光线照射到半导体材料上，激发出电子-空穴对，形成光生电流。
通过将正负极连接外部电路，可以将光生电流转化为电能。
三、实验步骤1. 准备实验所需材料和设备，包括太阳能电池、光源、电压表、电流表和电阻箱等。
2. 将太阳能电池置于光源下方，调整光源的强度，使得太阳能电池表面接收到均匀的光照。
3. 使用电压表和电流表分别测量太阳能电池的开路电压和短路电流。
4. 调整电阻箱的阻值，改变电路中的负载，记录太阳能电池的输出电压和输出电流。
5. 根据实验数据计算太阳能电池的填充因子和转换效率。
通过实验测量，得到了太阳能电池在不同光照强度下的开路电压和短路电流。
随着光照强度的增加，太阳能电池的开路电压呈现出先增大后减小的趋势，而短路电流则随光照强度的增加而增加。
这是因为在光照较弱时，太阳能电池中的载流子复合速率较慢，导致开路电压较低。
随着光照强度的增加，载流子的生成速率增加，导致短路电流增加。
然而，当光照强度过高时，太阳能电池中的电子-空穴对的生成速率达到饱和，载流子复合速率也增加，导致开路电压下降。
填充因子是太阳能电池特性的重要参数之一，它反映了太阳能电池的电流输出能力。
通过实验测量的数据，可以计算出太阳能电池的填充因子。
填充因子的大小受到太阳能电池的内部电阻和光照强度的影响。
当太阳能电池的内部电阻较小时，填充因子较大；而当光照强度较小时，填充因子较小。
转换效率是衡量太阳能电池性能的指标之一，它反映了太阳能电池将太阳能转化为电能的能力。
太阳能电池特性研究实验报告
太阳能电池特性研究实验报告实验目的：本实验旨在研究太阳能电池的特性，包括其源电压、最大功率点、短路电流、开路电压等参数的测量与分析。
实验仪器：太阳能电池板、电子负载、数字万用表、直流电源、光强计、亚麻线等。
实验步骤：1.搭建实验电路，将太阳能电池板与电子负载、直流电源、数字万用表、光强计等设备按照实验要求连接起来；2.将电池板朝向太阳，并利用光强计调节光照强度，使其保持恒定不变；3.通过调节电子负载，将太阳能电池输出电流调整到不同值，记录下此时太阳能电池的输出电压、电流和光照震荡度等参数，并计算得出其等效电阻；4.统计数据，绘制实验结果图表；5.分析实验结果，比较其与标准太阳能电池参数的区别，并解释原因。
实验结果：通过实验，我们得出如下结果：1.太阳能电池的源电压随着光照强度的增加而增大；2.当太阳能电池的输出电流为最大功率点时，其输出功率达到最大值；3.短路电流是一个恒定的值，不随光照强度而变化；4.开路电压随着光照强度的增加而略有增大。
实验分析：从实验结果来看，与标准太阳能电池相比，我们的实验结果比较接近。
这表明我们的实验操作规范、数据准确。
但是，我们发现开路电压和最大功率点的偏差比较大，原因可能是我们使用的太阳能电池板质量不佳，功率转换效率不够高。
综上所述，通过本实验，我们了解了太阳能电池的特性，为今后的太阳能电池研究提供了依据。
同时，我们也发现了实验中存在的问题，为今后的改进提出了一些建议。
实验结论：太阳能电池的特性表现为：源电压随着光照强度的增加而增大，当电池输出电流为最大功率点时，其输出功率达到最大值。
短路电流是一个恒定的值，不随光照强度而变化。
开路电压随着光照强度的增加而略有增大。
本实验结果比较接近标准太阳能电池参数，但存在偏差，可能是由于太阳能电池板的质量不佳。
太阳能特性测量实验
太阳能电池的特性测量一、课堂笔记的预习二、实验内容（1）调整仪器：图1 实验仪器①连接电流表，使电流表与电池、可变电阻串联，调节量程为直流200 mA.②连接电压表使之与电池并联，调节量程为直流3 V.③连接卤素灯与稳压源，使电池充分接受卤素灯照射。
（2）测量：①接通电路，将可变电阻器阻值调为最小以实现短路，并调节卤素灯电源输出功率，使得短路电流在45 mA.②逐步改变负载电阻值降低电流，分别读取电流值、电压值，记入表格。
③断开电路，测量并记录开路电压。
④调节卤素灯电源输出功率分别使短路电流为35 mA, 25 mA, 15 mA, 并重复上述测量和数据记录。
⑤在不同照度下，测量太阳能电池输出功率P和负载电阻R的函数关系。
三、数据记录四、数据处理与结果分析根据以上测量数据，可以得到以下数据。
：同一短路电流下测得的最大功率所对应的变阻器阻值。
：内阻阻值。
：同一短路电流下测得的最大功率。
：填充因子，用于表征光电转换效率，越接近1，光电转换效率越高。
其中：由以上叙述和公式可以得到以下表格。
表2 由原始数据导出的数据能电池的伏安特性曲线如下。
图2 不同短路电流下太阳能电池的伏安特性曲线可以看出，该伏安特性曲线与理想的伏安特性曲线相近。
五、思考题1.温度会对太阳能电池带来什么影响？温度会影响太阳能电池的开路电压，短路电流，输出功率。
决定开路电压大小的是半导体的禁带宽度和费米能级，由于温度越高，其费米能级越靠近价带，所以温度越高其开路电压越小，也就是说，温度--开路电压二者的曲线大概是一个斜率为负值的直线。
温度与短路电流的关系是温度越高短路电流越大，但是需要注意的是这里短路电流升高的趋势要小于上面第一条中开路电压下降的趋势，也就是说温度—短路电流二者的曲线是一个斜率略微为正值的直线。
因为温度升高的时候开路电压下降很厉害，其幅度比短路电流升高的幅度要大，所以在温度升高的时候其总输出功率是下降的，因为P=UI，U下降的厉害，而I上升的幅度很小。
太阳能电池基本特性测定实验
太阳能电池基本特性测定实验目对太阳能的充分利用可以解决人类日趋增长的能源需求问题。
太阳能是一种新能源，一是利利用太阳能发电目前有两种方法，前，太阳能的利用主要集中在热能和发电两方面。
太阳能的利用和太阳能电池的特性研究二是太阳能电池。
用热能产生蒸气驱动发电机发电，为此，许多发达国家正投入大量人力物力对太阳能接收器进行研究。
是21 世纪的热门课题，介绍太阳能电池的电学性质我们尝试在普通物理实验中开设了太阳能电池的特性研究实验，联系科并对两种性质进行测量。
该实验作为一个综合设计性的普通物理实验，和光学性质，技开发实际，有一定的新颖性和实用价值，能激发学生的学习兴趣。
】实验目的【无光照时，测量太阳能电池的伏安特性曲线1.IPU FF、开路电压及填充因子、最大输出功率2. 测量太阳能电池的短路电流SCaxmOC IJJU的关系，求出它与相对光强3. 测量太阳能电池的短路电流、开路电压SC0OC们的近似函数关系。
【实验仪器】光具座、滑块、白炽灯、太阳能电池、光功率计、遮光罩、电压表、电流表、电阻箱】【实验原理, 在没有光照时太阳能电池能够吸收光的能量，并将所吸收的光子的能量转化为电能。
UI的关系为可将太阳能电池视为一个二极管,其正向偏压与通过的电流qU????1?I?Ie nKT (1) ??0??In qK,1。
是二极管的反向饱和电流,是玻尔兹曼常量是理想二极管参数,理论值为其中0q T为热力学温度。
（可令）为电子的电荷量,??nKT EEE?由半导体理论知,二极管主要是由如图所示的能隙为的半导体所构成。
CVC E当入射光子能量大于能隙时，光子被半导体所吸为半导体价电带。
为半导体导电带，V空穴对受到二极管内电场的影响而产生光生电动势，这一电子-收，并产生电子-空穴对。
现象称为光伏效应。
光电流示意图IPU, 和外太阳能电池的基本技术参数除短路电流和开路电压还有最大输出功率SCaxOCm P IUFFFF。
最大输出功率也就是定义为的最大值。
太阳能电池特性测量实验报告
竭诚为您提供优质文档/双击可除太阳能电池特性测量实验报告篇一：实验报告--太阳能电池伏安特性的测量实验报告姓名：张伟楠班级：F0703028学号：5070309108实验成绩：同组姓名：张家鹏实验日期：08.03.17指导教师：批阅日期：太阳能电池伏安特性的测量【实验目的】1.了解太阳能电池的工作原理及其应用2.测量太阳能电池的伏安特性曲线【实验原理】1．太阳电池的结构以晶体硅太阳电池为例，其结构示意图如图1所示．晶体硅太阳电池以硅半导体材料制成大面积pn结进行工作．一般采用n+/p同质结的结构，即在约10cm×10cm面积的p型硅片（厚度约500μm）上用扩散法制作出一层很薄（厚度~0.3μm）的经过重掺杂的n型层．然后在n型层上面制作金属栅线，作为正面接触电极．在整个背面也制作金属膜，作为背面欧姆接触电极．这样就形成了晶体硅太阳电池．为了减少光的反射损失，一般在整个表面上再覆盖一层减反射膜．图一太阳电池结构示意图2．光伏效应图二太阳电池发电原理示意图当光照射在距太阳电池表面很近的pn结时，只要入射光子的能量大于半导体材料的禁带宽度eg，则在p区、n区和结区光子被吸收会产生电子–空穴对．那些在结附近n区中产生的少数载流子由于存在浓度梯度而要扩散．只要少数载流子离pn结的距离小于它的扩散长度，总有一定几率扩散到结界面处．在p区与n区交界面的两侧即结区，存在一空间电荷区，也称为耗尽区．在耗尽区中，正负电荷间形成一电场，电场方向由n区指向p区，这个电场称为内建电场．这些扩散到结界面处的少数载流子（空穴）在内建电场的作用下被拉向p区．同样，如果在结附近p区中产生的少数载流子（电子）扩散到结界面处，也会被内建电场迅速被拉向n区．结区内产生的电子–空穴对在内建电场的作用下分别移向n区和p区．如果外电路处于开路状态，那么这些光生电子和空穴积累在pn结附近，使p区获得附加正电荷，n区获得附加负电荷，这样在pn结上产生一个光生电动势．这一现象称为光伏效应（photovoltaiceffect,缩写为pV）．3．太阳电池的表征参数太阳电池的工作原理是基于光伏效应．当光照射太阳电池时，将产生一个由n区到p区的光生电流Iph．同时，由于pn结二极管的特性，存在正向二极管电流ID，此电流方向从p区到n区，与光生电流相反．因此，实际获得的电流I为（1）式中VD为结电压，I0为二极管的反向饱和电流，Iph为与入射光的强度成正比的光生电流，其比例系数是由太阳电池的结构和材料的特性决定的．n称为理想系数（n值），是表示pn结特性的参数，通常在1~2之间．q为电子电荷，kb为波尔茨曼常数，T为温度．如果忽略太阳电池的串联电阻Rs，VD即为太阳电池的端电压V，则（1）式可写为（2）当太阳电池的输出端短路时，V=0（VD≈0），由（2）式可得到短路电流即太阳电池的短路电流等于光生电流，与入射光的强度成正比．当太阳电池的输出端开路时，I=0，由（2）和（3）式可得到开路电压（3）当太阳电池接上负载R时，所得的负载伏–安特性曲线如图2所示．负载R可以从零到无穷大．当负载Rm使太阳电池的功率输出为最大时，它对应的最大功率pm为（4）式中Im和Vm分别为最佳工作电流和最佳工作电压．将Voc与Isc的乘积与最大功率pm之比定义为填充因子FF，则（5）FF为太阳电池的重要表征参数，FF愈大则输出的功率愈高．FF取决于入射光强、材料的禁带宽度、理想系数、串联电阻和并联电阻等．太阳电池的转换效率η定义为太阳电池的最大输出功率与照射到太阳电池的总辐射能pin之比，即（6）图三太阳电池的伏–安特性曲线4．太阳电池的等效电路图四太阳电池的等效电路图太阳电池可用pn结二极管D、恒流源Iph、太阳电池的电极等引起的串联电阻Rs和相当于pn结泄漏电流的并联电阻Rsh组成的电路来表示，如图3所示，该电路为太阳电池的等效电路．由等效电路图可以得出太阳电池两端的电流和电压的关系为（7）为了使太阳电池输出更大的功率，必须尽量减小串联电阻Rs，增大并联电阻Rsh．【实验数据记录、实验结果计算】◆实验中测得的各个条件下的电流、电压以及对应的功率的表格如下：表11.根据以上数据作出各个条件下太阳能电池的伏安特性曲线2.各个条件下，光伏组件的输出功率p随负载电压V的变化【对实验结果中的现象或问题进行分析、讨论】◆各个条件下太阳能电池的伏安特性曲线图的分析与讨论从图中的曲线可以明显看出：1.光照距离越近，也即是光强越大，电池产生的电动势越大（但不能断定是否有上界）；2.研究电动势的大小，两个电池并联，电动势几乎不变，电池串联，电动势大致增大一倍；3.研究电池电阻的大小，在I-V图里，函数线越陡，电阻越小，函数线越平坦，电阻越大。
4.5太阳能电池基本特性的测量
4.5太阳能电池基本特性的测量一、实验目的、意义和要求硅光电池又称太阳能电池，其结构简单，不需要电源，具有重量轻、寿命长、价格便宜、使用方便等优点。
它既可以用作光信号探测器（光电传感器），在光电转换、自动控制和计算机输入和输出等现代化科学技术中发挥重要作用，又能将太阳能转换成电能，如果把许多硅光电池科学的串联或并联起来，可以建成太阳能发电站，为人类更有效的利用太阳能打开新的道路。
本实验要求学生通过对太阳能电池基本特性的测量，了解和掌握它的特性和有关的测量方法，并通过它对使用日益广泛的各种光电器件有更深入全面的了解。
二、参考书籍与材料1.杨之昌，马秀芳。
物理光学实验。
上海：复旦大学出版社，1993。
2.陆廷济，费定曜，胡德敬。
物理实验。
上海：同济大学出版社，1991。
3.曹泽淳，安其霖。
国产太阳能电池参数的研究。
应用科学学报，1（3），1983。
三、实验前应回答的问题1.试述太阳能电池的工作原理。
2.假设太阳能电池的理论模型是由一理想电流（光照产生光电流的电流源）、一个理想二极管、一个并联电阻R sh 与一个串联电阻R s 组成。
（1）画出太阳能电池受光照射下的等效电路。
（2）以R sh 、R s 、I ph （光电流）与I d （流过二极管的电流）表示，推导出上述等效电路的I~V 关系式。
（3）假设R sh =与R s =0，即两电阻都能被忽略，求出它的I~V 关系式，并证明此关系式可表达如下：∞，其中V oc 为开路电压，I sc 为短路电流，I 0、是常数。
)1ln(01+=−I I V sc oc ββ3.太阳能电池的主要结构是由一个二极管组成，在没有光的照射下，它的正向电压与电流之间的经验关系式为：，如何用实验方法加以验证？并画出实验线路图。
)1e (I I V 0−=β4.在不加偏压的情况下，如何测出太阳能电池的输出电压、输出电流与负载电阻之间的关系？画出测量电路图。
5.如何求得太阳能电池的最大输出功率？最大输出功率与它的最佳匹配电阻有什么关系？6.充填因子FF 是代表太阳能电池性质优劣的一个重要参数，它与哪些物理量有关？7.在测量太阳能电池的光照特性时，需要改变并确定入射于太阳能电池光束的光强，这可以通过什么方式实现？试写出至少两种改变入射光强的方法。
物理实验(下)太阳能电池基本特性的测量
太阳能电池基本特性的测量The Experiment of Measuring The Electronic Properties of SolarCells摘要：这个实验旨在测量太阳能电池的一系列特性，根据太阳能电池的PN结结构，探究无光条件下太阳能电池的正向偏压伏安特性。
同时探究在固定光强下太阳能电池的负载特性。
利用光功率测定仪，定量分析太阳能电池的光照特性。
使用不同滤色片测量对应太阳能电池短路电流，从而推算其禁带宽度。
关键词：太阳能电池，伏安特性，填充因子，禁带宽度Abstract:What I did in this experiment is just to achieve an purpose of investigating into the character of solar cells, during which I measured the volt-ampere characteristics with a no-sight of light by the side of the cell and also the load character with a fixed photo intensity of it. With the help of photometer and color filters, the electric properties of the semiconductor solar cells used in different circumstances of illumination are stepping out little by little. And at the end of the game, the forbidden band width of the semiconductor materials is no more hiding.Key words: solar cells; volt-ampere characteristic; filling factor; forbidden band width一、引言太阳能电池又称硅光电池，其结构简单，不需要电源，具有重量轻、寿命长、价格便宜、使用方便等优点。
太阳能电池基本特性测定实验
太阳能电池基本特性测定实验太阳能电池基本特性测定实验太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。
当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。
太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染。
太阳能电池根据所用材料的不同，可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。
硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。
单晶硅太阳能电池转换效率最高，技术也最为成熟。
在实验室里最高的转换效率为23%,规模生产时的效率为15%。
在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。
多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。
因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。
非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。
但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。
太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。
我们开设此太阳能电池的特性研究实验，通过实验了解太阳能电池的电学性质和光学性质，并对两种性质进行测量。
该实验作为一个综合设计性的物理实验，联系科技开发实际，有一定的新颖性和实用价值。
太阳电池基本特性测量实验
太阳电池基本特性测量实验太阳电池(Solar Cells)，也称为光伏电池，是将太阳光辐射能直接转换为电能的器件。
由这种器件封装成太阳电池组件，再按需要将一块以上的组件组合成一定功率的太阳电池方阵，经与储能装置、测量控制装置及直流．交流变换装置等相配套，即构成太阳电池发电系统，也称为之光伏发电系统。
它具有不消耗常规能源、无转动部件、寿命长、维护简单、使用方便、功率大小可任意组合、无噪音、无污染等优点。
世界上第一块实用型半导体太阳电池是美国贝尔实验室于l954年研制的。
经过人们40多年的努力，太阳电池的研究、开发与产业化己取得巨大进步。
目前，太阳电池已成为空问卫星的基本电源和地面无电、少电地区及某些特殊领域(通信设备、气象台站、航标灯等)的重要电源。
随着太阳电池制造成本的不断降低，太阳能光伏发电将逐步地部分替代常规发电。
近年来，在美国和日本等发达国家，太阳能光伏发电已进入城市电网。
从地球上化石燃料资源的渐趋耗竭和大量使用化石燃料必将使人类生态环境污染日趋严重的战略观点出发，世界各国特别是发达国家对于太阳能光伏发电技术十分重视，将其摆在可再生能源开发利用的首位。
因此，太阳能光伏发电有望成为21世纪的重要新能源。
有专家预言，在21世纪中叶，太阳能光伏发电将占世界总发电量的15％～20％，成为人类的基础能源之一，在世界能源构成中占有一定的地位。
1、实验目的1、了解太阳电池的基本结构及基本原理2、研究太阳电池的基本特性：太阳电池的开路电压和短路电流以及它们与入射光强度的关系；太阳电池的输出伏安特性等。
2、实验仪器YJ-TYN-1太阳电池基本特性测量仪、光源、负载电阻箱3、实验原理1、太阳电池基本结构太阳电池用半导体材料制成，多为面结合PN结型，靠PN 结的光生伏特效应产生电动势。
常见的有太阳电池和硒光电池。
在纯度很高、厚度很薄（0.4mm）的N型半导体材料薄片的表面，采用高温扩散法把硼扩散到硅片表面极薄一层内形成P层，位于较深处的N层保持不变，在硼所扩散到的最深处形成PN结。
太阳能电池特性研究实验报告
太阳能电池特性研究实验报告一、引言。
太阳能电池是一种利用光能直接转换成电能的装置，是目前可再生能源中使用最为广泛的一种。
随着全球能源危机的日益严重，太阳能电池作为清洁能源的代表，其研究和应用受到了广泛关注。
本次实验旨在通过对太阳能电池的特性进行深入研究，探索其在不同条件下的性能表现，为太阳能电池的进一步应用提供理论依据。
二、实验目的。
1. 掌握太阳能电池的基本原理和特性；2. 研究太阳能电池在不同光照条件下的输出特性；3. 探究太阳能电池在不同温度下的性能变化；4. 分析太阳能电池在不同负载下的输出特性。
三、实验方法。
1. 实验仪器，太阳能电池、光照度计、温度计、示波器、直流电源等；2. 实验步骤：a. 测量太阳能电池在不同光照条件下的输出电压和电流；b. 测量太阳能电池在不同温度下的输出电压和电流；c. 测量太阳能电池在不同负载下的输出电压和电流。
四、实验结果与分析。
1. 太阳能电池在不同光照条件下的输出特性。
实验结果表明，随着光照度的增加，太阳能电池的输出电压和电流均呈现出增加的趋势。
当光照度达到一定程度后，太阳能电池的输出电压和电流基本保持稳定。
2. 太阳能电池在不同温度下的性能变化。
实验结果显示，随着温度的升高，太阳能电池的输出电压呈现出下降的趋势，而输出电流则呈现出上升的趋势。
这表明太阳能电池的温度对其性能有一定影响，需要在实际应用中加以考虑。
3. 太阳能电池在不同负载下的输出特性。
实验结果表明，太阳能电池在不同负载下的输出电压和电流均呈现出不同的变化规律。
在一定范围内，负载的变化对太阳能电池的输出特性有一定影响，需要根据实际情况选择合适的负载。
五、结论。
通过本次实验，我们深入了解了太阳能电池在不同条件下的特性表现。
光照度、温度和负载都对太阳能电池的输出特性有一定影响，需要在实际应用中进行合理的调整和控制。
本次实验为太阳能电池的进一步研究和应用提供了重要的参考依据。
六、参考文献。
[1] 王明，太阳能电池原理与应用，北京，科学出版社，2018。
太阳能电池特性的测量实验报告
太阳能电池特性的测量实验报告一、实验目的本实验旨在研究太阳能电池的特性，包括开路电压、短路电流、最大功率点以及填充因子等参数，深入了解太阳能电池的工作原理和性能特点，为太阳能电池的应用和优化提供实验依据。
二、实验原理太阳能电池是一种基于半导体pn 结光生伏特效应的能量转换器件。
当太阳光照射到太阳能电池表面时，光子的能量被半导体吸收，产生电子空穴对。
在内建电场的作用下，电子和空穴分别向 n 区和 p 区移动，形成光生电流和光生电压。
1、开路电压（Voc）当太阳能电池处于开路状态时，即外电路电阻无穷大，此时输出的电压即为开路电压。
开路电压与半导体材料的禁带宽度、光照强度和温度等因素有关。
2、短路电流（Isc）当太阳能电池的输出端被短路，即外电路电阻为零，此时流过的电流即为短路电流。
短路电流主要取决于光照强度和电池的面积。
3、最大功率点（Pm）在不同的负载电阻下，太阳能电池的输出功率不同。
当负载电阻与太阳能电池的内阻匹配时，输出功率达到最大值，此时对应的工作点称为最大功率点。
4、填充因子（FF）填充因子是衡量太阳能电池性能的重要参数，定义为最大功率与开路电压和短路电流乘积的比值，即 FF ＝ Pm ／（Voc × Isc)。
三、实验仪器与材料1、太阳能电池实验装置包括太阳能电池板、可变电阻箱、数字电压表、数字电流表、光源等。
2、计算机及数据采集软件四、实验步骤1、连接实验电路将太阳能电池板与可变电阻箱、数字电压表和数字电流表按照正确的电路连接方式连接好。
2、测量开路电压在光源关闭的情况下，将可变电阻箱调至无穷大，测量太阳能电池的开路电压 Voc，并记录数据。
3、测量短路电流在光源关闭的情况下，将可变电阻箱调至零，测量太阳能电池的短路电流 Isc，并记录数据。
4、测量不同负载下的输出特性打开光源，调节可变电阻箱的阻值，从大到小依次测量不同负载电阻下太阳能电池的输出电压 V 和输出电流 I，并记录数据。
太阳能电池的特性测量实验报告
太阳能电池的特性测量实验报告
姓名: 学号: 班级：指导教师：
实验日期:
三、实验原理
当光照射在距太阳能电池表面很近的PN结时，只要入射光子的能量大于半导体材料的
禁带宽度，则在p区、n区和结区光子被吸收会产生电子-空穴对。
那些在PN结附近n 区中产生的少数载流子由于存在浓度梯度而要扩散。
只要少数载流子离PN结的距离小于它的扩散长度，总有一定几率的载流子扩散到结界面处。
在p区与n区交界面的两侧即结区，存在空间电荷区，也称为耗尽区。
在耗尽区中，正负电荷间形成电场，电场方向由n 区指向p区，这个电场称为内建电场。
这些扩散到结界面处的少数载流子在内电场的作用下被拉向p区。
同样，在PN结附近p区中产生的少数电子扩散到结界面处，也会被内建电场迅速拉向n区。
结区内产生的电子-空穴对在内电场的作用下分别移向n区和p区。
这导致在n区边界附近有光生电子积累，在p区边界附近有光生空穴积累。
它们产生一个与PN结的内建电场方向相反的光生电场，在PN结上产生一个光生电动势，其方向由p区指向n区。
具体用公式说明：
电流为两个电流之差
称为填充因数。
P为输出功率
五、实验数据及结果
六、实验截图。
太阳能电池的特性测量
太阳能电池特性测量实验报告学院能源与环境工程学院班级学号姓名林晓晨一、实验目的与实验仪器实验目的：（1）了解太阳能电池的光伏效应原理，了解单晶硅、多晶硅和非晶硅太阳能电池的差别；（2）研究在无光照情况下太阳能电池的伏安特性（即暗伏安特性）；（3）研究在光照情况下太阳能电池的输出特性。
实验仪器：ZKY-SAC-I 太阳能电池特性实验仪、可变负载、光源、导轨、遮光罩、光强探头、单晶硅太阳能电池、多晶硅太阳能电池、非晶硅太阳能电池。
二、实验原理（要求与提示：限400字以内，实验原理图须用手绘后贴图的方式）1.太阳能电池光生伏特效应的原理光生伏特效应是指半导体材料由于受到光照而产生电动势的现象，简称光伏效应。
太阳能电池就是利用这种半导体P-N 结受到光照时的光伏效应进行发电的。
需要注意的是，太阳能电池产生光生伏特效应用于发电需要满足两个条件：（1）材料对光具有本征吸收（可以产生内光电效应）；（2）在太阳能电池内部可以形成内建电场，能够迅速分离光生载流子，且能够阻止光生载流子的复合。
2.太阳能电池的特性当无光照射在太阳能电池时，可以将太阳能电池等效为一个二极管；有光照射在太阳能电池时，则可以将其等效为一个受控电流源，其等效电路如图5.17-2 所示。
图中，I L为光照射到电池吸收层中产生的光生电流，当光照相对比较恒定的时候，光生电流不会随着工作状态改变，可以看做恒流源。
理想的太阳能电池正向电流IF与其压降UF之间满足以下关系式：三、实验步骤（要求与提示：限400字以内）1.太阳能电池的暗伏安特性测量将电压源调到0V，然后逐渐增大输出电压，每间隔0.3V 记一次电流值，并将数据记录到表中。
将电压输入调到0V，并将“电压输出”接口的两根连线互换，即给太阳能电池加上反向的电压。
逐渐增大反向电压，每间隔1V 记录一次电流值，并将数据记录到表中。
绘制三种太阳能电池的伏安特性曲线。
2.开路电压、短路电流与光强关系测量打开光源开关，并预热 5 分钟。
太阳能电池特性实验仪实验报告(综合)
太阳能电池特性研究实验数据记录报告
表1 三种太阳能电池的暗伏安特性测量
以电压作横坐标，电流作纵坐标，根据表1画出三种太阳能电池的伏安特性曲线。
实验结论：
表2 三种太阳能电池开路电压与短路电流随光强变化关系
根据表2数据，画出三种太阳能电池的短路电流随光强变化的关系曲线。
实验结论：
指导教师：（签字）
2014年月日
表3 三种太阳能电池输出特性实验 D=20cm 光强I= W/m2S=2.5×10-3m2Pin=I×S= mW
根据表3数据作3种太阳能电池的输出伏安特性曲线及功率曲线。
找出最大功率点，对应的电阻值即为最佳匹配负载。
根据表3数据和图4可以得出三种太阳能电池的最佳匹配负载分别为：
单晶硅：Ω，多晶硅：Ω，非晶硅：Ω
根据表3中数据计算三种太阳能电池的填充因子：
表4 三种太阳能电池的填充因子
计算转换效率：
表5 三种太阳能电池的转换效率表
实验结论：。
指导教师：（签字） 2014年月日。
太阳能电池基本特性的测量
太阳能电池基本特性的测量***，物理学系摘要：本实验旨在测量、验证太阳能电池的一系列物理特性。
测量无光照条件下太阳能电池在正向偏压条件系下的伏安特性，推导并拟合了其特性曲线及发射系数，并试图用太阳能电池的理论模型来解释其伏安特性的分段性质。
同时笔者还解释了在固定光强下太阳能电池的负载特性，推算出了1000lux下的填充因子。
并且利用光功率测定仪，定量分析太阳能电池的光照特性。
最后，使用不同滤色片滤光并测量对应太阳能电池短路电流，从而推算其禁带宽度。
关键词：太阳能电池伏安特性发射系数填充因子禁带宽度Measurement of the basic characteristics of solar cellsYixiong Ke, Department of PhysicsAbstarct：This experiment is aimed to verify the basic characteristics of solar cells. The author have measured the voltage characteristic of the solar cell without any illumination. Based on these data, the author also have calculated the emission coefficient, and tried to explain the same physics nature under the different quality in divided section. In addition, the load characteristic and the filling factor of the solar cell, under fixed light intensity, has also been measured. Similarly, by measuring the electric properties with color filters and photometers, the forbidden band width of the solar cell has been calculated as well.Key words: solar cells voltage characteristic emission coefficient filling factor forbidden band width一、引言太阳能电池又称硅光电池，其结构简单，具有重量轻、寿命长、价格便宜、使用方便等诸多优点。
太阳能电池特性测试实验报告
太阳电池特性测试实验太阳能是人类一种最重要可再生能源，地球上几乎所有能源如: 生物质能、风能、水能等都来自太阳能。
利用太阳能发电方式有两种：一种是光—热—电转换方式，另一种是光—电直接转换方式。
其中，光—电直接转换方式是利用半导体器件的光伏效应进行光电转换的，称为太阳能光伏技术，而光—电转换的基本装置就是太阳电池。
太阳电池根据所用材料的不同可分为：硅太阳电池、多元化合物薄膜太阳电池、聚合物多层修饰电极型太阳电池、纳米晶太阳电池、有机太阳电池。
其中，硅太阳电池是目前发展最成熟的，在应用中居主导地位。
硅太阳电池又分为单晶硅太阳电池、多晶硅薄膜太阳电池和非晶硅薄膜太阳电池三种。
单晶硅太阳电池转换效率最高，技术也最为成熟，在大规模应用和工业生产中仍占据主导地位，但单晶硅成本价格高。
多晶硅薄膜太阳电池与单晶硅比较，成本低廉，而效率高于非晶硅薄膜电池。
非晶硅薄膜太阳电池成本低，重量轻，转换效率较高，便于大规模生产，有极大的潜力，但稳定性不高，直接影响了实际应用。
太阳电池的应用很广，已从军事、航天领域进入了工业、商业、农业、 通信、家电以及公用设施等部门，尤其是在分散的边远地区、高山、沙漠、海岛和农村等得到广泛使用。
目前，中国已成为全球主要的太阳电池生产国，主要分布在长三角、环渤海、珠三角、中西部地区，已经形成了各具特色的太阳能产业集群。
一、 实验目的1． 熟悉太阳电池的工作原理； 2． 太阳电池光电特性测量。
二、 实验原理（1） 太阳电池板结构以硅太阳电池为例：结构示意图如图1。
硅太阳电池是以硅半导体材料制成的大面积PN 结经串联、并联构成，在N 型材料层面上制作金属栅线为面接触电极，背面也制作金属膜作为接触电极，这样就形成了太阳电池板。
为了减小光的反射损失，一般在表面覆盖一层减反射膜。
（2） 光伏效应当光照射到半导体PN 结上时，半导体PN 结吸收光能后，两端产生电动势，这种现象称为光生伏特效应。
由于P-N结耗尽区存在着较强的图1 太阳能电池板结构示意图内建静电场，因而产生在耗尽区中的电子和空穴，在内建静电场的作用下，各向相反方向运动，离开耗尽区，结果使P 区电势升高，N 区电势降低，P-N 结两端形成光生电动势，这就是P-N 结的光生伏特效应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能电池基本特性测定实验
太阳能是一种新能源，对太阳能的充分利用可以解决人类日趋增长的能源需求问题。
目前，太阳能的利用主要集中在热能和发电两方面。
利用太阳能发电目前有两种方法，一是利用热能产生蒸气驱动发电机发电，二是太阳能电池。
太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。
为此，我们尝试在普通物理实验中开设了太阳能电池的特性研究实验，介绍太阳能电池的电学性质和光学性质，并对两种性质进行测量。
该实验作为一个综合设计性的普通物理实验，联系科技开发实际，有一定的新颖性和实用价值，能激发学生的学习兴趣。
【实验目的】
1. 无光照时，测量太阳能电池的伏安特性曲线
2. 测量太阳能电池的短路电流SC I 、开路电压OC U 、最大输出功率max P 及填充因子FF
3. 测量太阳能电池的短路电流SC I 、开路电压OC U 与相对光强0J J 的关系，求出它们的近似函数关系。
【实验仪器】
光具座、滑块、白炽灯、太阳能电池、光功率计、遮光罩、电压表、电流表、电阻箱
【实验原理】
太阳能电池能够吸收光的能量，并将所吸收的光子的能量转化为电能。
在没有光照时, 可将太阳能电池视为一个二极管,其正向偏压U 与通过的电流I 的关系为
⎪⎪⎭
⎫ ⎝⎛-=10nKT qU e I I (1) 其中0I 是二极管的反向饱和电流,n 是理想二极管参数,理论值为1。
K 是玻尔兹曼常量,q 为电子的电荷量,T 为热力学温度。
（可令nKT
q
=β
）
由半导体理论知,二极管主要是由如图所示的能隙为V C E E -的半导体所构成。
C E 为半导体导电带，V E 为半导体价电带。
当入射光子能量大于能隙时，光子被半导体所吸收，并产生电子-空穴对。
电子-空穴对受到二极管内电场的影响而产生光生电动势，这一现象称为光伏效应。
光电流示意图
太阳能电池的基本技术参数除短路电流SC I 和开路电压OC U 外, 还有最大输出功率max P 和填充因子FF 。
最大输出功率max P 也就是IU 的最大值。
填充因子FF 定义为
OC
SC U I P FF m ax
=
(2)
FF 是代表太阳能电池性能优劣的一个重要参数。
FF 值越大,说明太阳能电池对光的利用
率越高。
【实验内容及步骤】
1.在没有光源（全黑）的条件下，测量太阳能电池正向偏压时的U I -特性（直流偏压从V 0.30-）
（1）设计测量电路图，并连接。
图1
（2）利用测得的正向偏压时U I -关系数据，画出U I -曲线并求出常数q
=β
和0I 的值。
2.在不加偏压时，用白色光照射，测量太阳能电池一些特性。
注意此时光源到太阳能电池距
离保持为cm 20
（1）设计测量电路图，并连接。
图2
（2）测量电池在不同负载电阻下，I 对U 变化关系，画出U I -曲线图。
（3）求短路电流SC I 和开路电压OC U 。
（4）求太阳能电池的最大输出功率及最大输出功率时负载电阻。
（5）计算填充因子OC
SC U I P FF m ax
=
3.测量太阳能电池的光电效应与电光性质
在暗箱中（用遮光罩挡光），取离白光源20CM 水平距离光强作为标准光照强度，用光功率计测量该处的光照强度0J ;改变太阳能电池到光源的距离，用光功率计测量该处的光照强度J ，
求光强J 与位置关系。
测量太阳能电池接受到相对光强度0J J 不同值时，相应的SC I 和OC U 的值。
（1） 设计测量电路图，并连接。
（2） 测量太阳能电池接受到相对光强度0J J 不同值时，相应的SC I 和OC U 的值。
（3） 描绘SC I 和与相对光强0J J 之间的关系曲线，求SC I 和与相对光强0J J 之间的近
似关系函数。
（4） 描绘OC U 和与相对光强0J J 之间的关系曲线，求OC U 和与相对光强0J J 之间的
近似关系函数。
【数据记录及处理】
2.在不加偏压时，在使用遮光罩条件下，保持白光源到太阳能电池距离20CM ，测量太阳能电池的输出电流对太阳能电池的输出电压的关系。
太阳能电池在光照时，测量输出功率与负载电阻的关系。
)(V U
)(A I μ
)(mA I
3.测量太阳能电池SC I 和OC U 与相对光强0J J 的关系。
)(mW P
)(ΩK R
)(mW P
)(ΩK R
)(mW P
)(ΩK R
【注意事项】
1. 连接电路时，保持太阳能电池无光照条件。
2. 避免太阳光照射太阳能电池。
3. 连接电路时，保持电源开关断开。
【思考题】
1. 设计电路，利用两节干电池，一个电压表，一个电阻箱来测量太阳能电池在全黑的条件下的伏安特性曲线。
2.两个太阳能电池串联，测量它们的伏安特性曲线，填充因子。
3.两个太阳能电池并联，测量它们的伏安特性曲线，填充因子。
