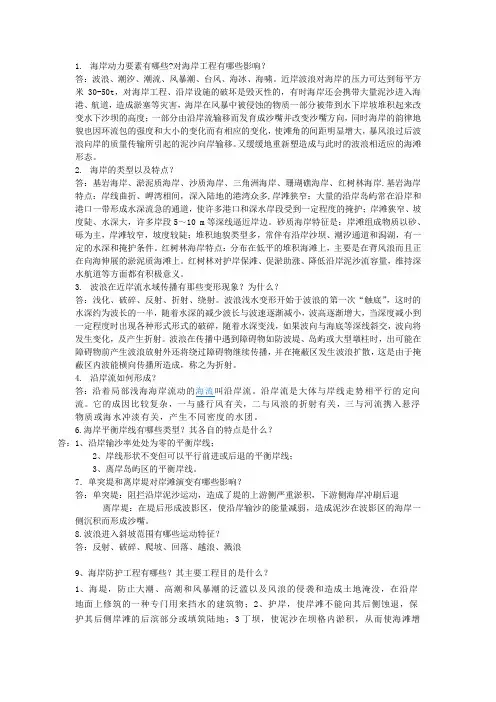

1.海岸动力要素有哪些?对海岸工程有哪些影响?答:波浪、潮汐、潮流、风暴潮、台风、海冰、海啸。

近岸波浪对海岸的压力可达到每平方米30-50t,对海岸工程、沿岸设施的破坏是毁灭性的,有时海岸还会携带大量泥沙进入海港、航道,造成淤塞等灾害,海岸在风暴中被侵蚀的物质一部分被带到水下岸坡堆积起来改变水下沙坝的高度;一部分由沿岸流输移而发育成沙嘴并改变沙嘴方向,同时海岸的韵律地貌也因环流包的强度和大小的变化而有相应的变化,使滩角的间距明显增大,暴风浪过后波浪向岸的质量传输所引起的泥沙向岸输移。

又缓缓地重新塑造成与此时的波浪相适应的海滩形态。

2.海岸的类型以及特点?答:基岩海岸、淤泥质海岸、沙质海岸、三角洲海岸、珊瑚礁海岸、红树林海岸.基岩海岸特点:岸线曲折、岬湾相间,深入陆地的港湾众多,岸滩狭窄;大量的沿岸岛屿常在沿岸和港口一带形成水深流急的通道,使许多港口和深水岸段受到一定程度的掩护;岸滩狭窄、坡度陡、水深大,许多岸段5~10 m等深线逼近岸边。

砂质海岸特征是:岸滩组成物质以砂、砾为主,岸滩较窄,坡度较陡;堆积地貌类型多,常伴有沿岸沙坝、潮汐通道和潟湖,有一定的水深和掩护条件。

红树林海岸特点:分布在低平的堆积海滩上,主要是在背风浪而且正在向海伸展的淤泥质海滩上。

红树林对护岸保滩、促淤助涨、降低沿岸泥沙流容量,维持深水航道等方面都有积极意义。

3.波浪在近岸流水域传播有那些变形现象?为什么?答:浅化、破碎、反射、折射、绕射。

波浪浅水变形开始于波浪的第一次“触底”,这时的水深约为波长的一半,随着水深的减少波长与波速逐渐减小,波高逐渐增大,当深度减小到一定程度时出现各种形式形式的破碎,随着水深变浅,如果波向与海底等深线斜交,波向将发生变化,及产生折射。

波浪在传播中遇到障碍物如防波堤、岛屿或大型墩柱时,出可能在障碍物前产生波浪放射外还将绕过障碍物继续传播,并在掩蔽区发生波浪扩散,这是由于掩蔽区内波能横向传播所造成,称之为折射。
