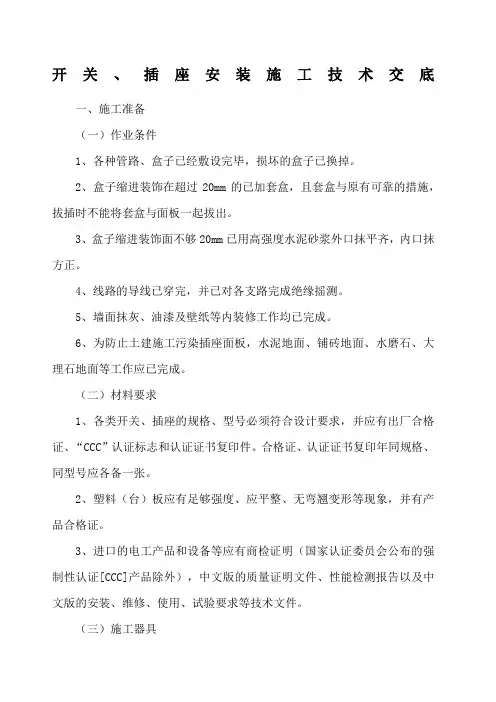

开关、插座安装施工技术交底一、施工准备(一)作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。

2、盒子缩进装饰在超过20mm的已加套盒,且套盒与原有可靠的措施,拔插时不能将套盒与面板一起拔出。

3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。

4、线路的导线已穿完,并已对各支路完成绝缘摇测。

5、墙面抹灰、油漆及壁纸等内装修工作均已完成。

6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

(二)材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

合格证、认证证书复印年同规格、同型号应各备一张。

2、塑料(台)板应有足够强度、应平整、无弯翘变形等现象,并有产品合格证。

3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外),中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

(三)施工器具1、红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。

二、质量要求表5-19项序检查项目允许偏差或允许值主控项目1交流、直流或不同电压等级在同一场所的插座应有区别第22.1.1条2 插座的接线第22.1.2条3 特殊情况下的插座安装第22.1.3条4 照明开关的选用、开关的位置第22.1.4条5吊扇的安装高度、挂钩选用和吊扇的组装及试运转第22.1.5条6 壁扇、底座和防护罩的固定及试运转第22.1.6条一般项目1 插座安装和外观检查第22.2.1条2照明开关的安装位置、控制顺序和外观检查第22.2.2条3 吊扇的吊杆、开关和表面检查第22.2.3条4 壁扇的高度和表面检查第22.2.4条三、工艺流程清理→接线→安装→通电试运行四、操作工艺(一)清理用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。

开关插座安装施工技术交底.docx

开关插座安装施工技术交底.docx

开关、插座安装施工技术交底一、施工准备(一)作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。

2、盒子缩进装饰在超过20mm的已加套盒,且套盒与原有可靠的措施,拔插时不能将套盒与面板一起拔出。

3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。

4、线路的导线已穿完,并已对各支路完成绝缘摇测。

5、墙面抹灰、油漆及壁纸等内装修工作均已完成。

6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

(二)材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

合格证、认证证书复印年同规格、同型号应各备一张。

2、塑料(台)板应有足够强度、应平整、无弯翘变形等现象,并有产品合格证。

3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证 [CCC]产品除外),中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

(三)施工器具1、红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。

二、质量要求表 5-19允许偏差或允许项序检查项目值1交流、直流或不同电压等级在同一场第 22.1.1 条所的插座应有区别2插座的接线第 22.1.2 条主控3特殊情况下的插座安装第 22.1.3 条项目4照明开关的选用、开关的位置第 22.1.4 条5吊扇的安装高度、挂钩选用和吊扇的第 22.1.5 条组装及试运转6壁扇、底座和防护罩的固定及试运转第 22.1.6 条1插座安装和外观检查第 22.2.1 条2照明开关的安装位置、控制顺序和外第 22.2.2 条一般观检查项目3第 22.2.3 条吊扇的吊杆、开关和表面检查4壁扇的高度和表面检查第 22.2.4 条三、工艺流程清理→接线→安装→通电试运行四、操作工艺(一)清理用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。

开关、插座、底盒安装技术交底

开关、插座、底盒安装技术交底

SG-006开关、插座、底盒安装技术交底工程名称 江东花园二标段建设单位 南充电业局职工集资建房管理办公室监理单位 四川电力工程建设监理有限责任公司施工单位 中太建设集团股份有限公司交底部位 交底日期 交底人签字接收人签字一、 施工准备 (一) 作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。

2、盒子缩进装饰面超过20mm 的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。

3、盒子缩进装饰面不够20mm 已用高强度水泥砂浆外口抹平齐,内口抹方正。

4、线路的导线已穿完,并已对各支路完成绝缘摇测。

5、墙面抹灰、油漆及壁纸等内装修工作均已完成。

6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应己完成。

(二) 材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC ”认证标志和认证证书复印件。

合格证、认证证书复印件同规格、同型号应各备一张。

2、塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。

3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

(三) 施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。

二、 质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

项 序 项 目允许偏差或允许值 主控项目 1 交流、直流或不同电压等级在同一场所的插座应有区别第22.1.1条 2 插座的接线第22.1.2条 3 特殊情况下的插座安装 第22.1.3条 4 照明开关的选用、开关的位置第22.1.4条 5 吊扇的安装高度、挂钩选用和吊扇的组装及试运转 第22.1.5条 6 壁扇、底座和防护罩的固定及试运转 第22.1.6条 一般项目1 插座安装和外观检查第22.2.1条 2 照明开关的安装位置、控制顺序和外观检查 第22.2.2条 3 吊扇的吊杆、开关和表面检查 第22.2.3条 4 壁扇的高度和表面检查第22.2.14三、 工艺流程清理→接线→安装→通电试运行注: 本表由施工单位填写,一式三份,审核后建设、监理、施工单位各留一份。

开关插座安装技术交底

开关插座安装技术交底
(五)作业条件
1.导线绝缘电阻测试合格。
2.顶棚、墙面油漆施工完成。
二、材料质量要点
1、开关、插座的型号、规格符合设计要求;
2、进场验收符合下列规定:
2.1 查验合格证和出厂检验报告:内容应填写齐全完整;
2.2 外观检查:开关、插座面板完整、无碎裂、零件齐全,
2.3 电气性能抽样检测;对开关、插座的电气性能和机械性能抽样检测,并应符合下列规定:不同极性带电部件之间的电气间隙不应小于3mm,爬电距离不应小于3mm;绝缘电阻值不应小于5MΩ;
八、环境文明措施
1.使用各种机械必须控制噪音污染。
2.施工时要注意现场材料、成品、半成品的防护,避免污染和损坏。
3.施工要做到工完、料尽、场地清,做到不污染、不损坏、不丢失。
4.包装物回收到指定地点统一处理。
会签栏
质量
安全
环保
时间
时间
时间
交底人
被交底人
交底时间
注:交底卡由专业工程师负责编制,与施工计划安排相配套,交底卡中安全、质量要求应分别经项目部质量、安全负责人会签,项目部生产经理(项目总工)对技术交底进行审核,再由项目总工程师负责批准。当地方主管部门对技术交底表格另有设备必须严格遵守操作规程。
2、开关插座安装高度符合设计要求,相线,零线接线要正确,接地线不得在插座间串接。
七、成品保护
1、安装插座开关严禁碰坏墙面,应保持墙面的整洁。
2、开关插座安装完毕后,不得再次喷浆,以保持面板的整洁;
3、严禁插接超过插座允许的临时负荷。
4、其它工种施工时严禁碰坏开关插座。
(3)“人、机、料”的配置供应情况是各个时期落实进度的关键。在定期召开的计划调度会议上,物资供应人员应详细汇报供应情况,确保各项工作按计划实施。

技术交底记录(开关插座安装)

技术交底记录(开关插座安装)

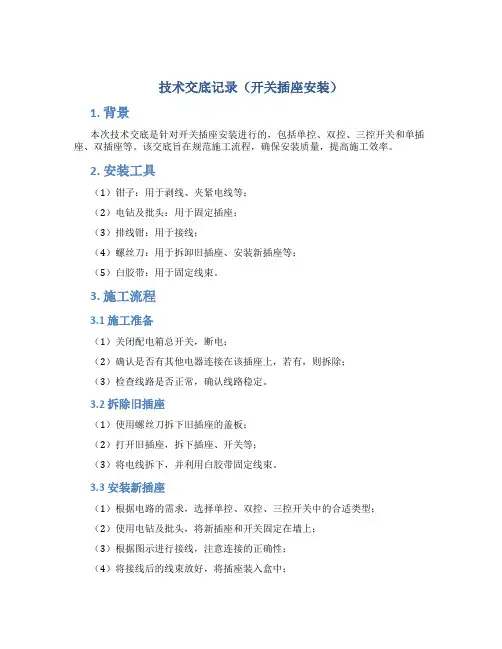

技术交底记录(开关插座安装)1. 背景本次技术交底是针对开关插座安装进行的,包括单控、双控、三控开关和单插座、双插座等。

该交底旨在规范施工流程,确保安装质量,提高施工效率。

2. 安装工具(1)钳子:用于剥线、夹紧电线等;(2)电钻及批头:用于固定插座;(3)排线钳:用于接线;(4)螺丝刀:用于拆卸旧插座、安装新插座等;(5)白胶带:用于固定线束。

3. 施工流程3.1 施工准备(1)关闭配电箱总开关,断电;(2)确认是否有其他电器连接在该插座上,若有,则拆除;(3)检查线路是否正常,确认线路稳定。

3.2 拆除旧插座(1)使用螺丝刀拆下旧插座的盖板;(2)打开旧插座,拆下插座、开关等;(3)将电线拆下,并利用白胶带固定线束。

3.3 安装新插座(1)根据电路的需求,选择单控、双控、三控开关中的合适类型;(2)使用电钻及批头,将新插座和开关固定在墙上;(3)根据图示进行接线,注意连接的正确性;(4)将接线后的线束放好,将插座装入盒中;(5)拧回盖板,完成安装。

4. 安全注意事项(1)安装前应检查电路,并关闭配电箱总开关,以确保安全;(2)施工过程中,应正确使用工具,操作规范,以免损坏电线、设备或人身安全;(3)施工前应检查电板,插头是否带电,以免触电;(4)安装完成后,应注意电源是否正常,有无漏电等危险。

5.本次技术交底从安装工具、施工流程、安全注意事项等方面进行了详细说明。

对于开关插座的安装,应该确保严格按照规范进行施工,以确保安全、稳定和高效。

同时,需要对工具的操作规范和注意事项进行了解和掌握,发现问题及时处理,做到“安全第一,质量第一”。

开关插座安装施工技术交底.docx

开关插座安装施工技术交底.docx

开关、插座安装施工技术交底一、施工准备(一)作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。

2、盒子缩进装饰在超过20mm的已加套盒,且套盒与原有可靠的措施,拔插时不能将套盒与面板一起拔出。

3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。

4、线路的导线已穿完,并已对各支路完成绝缘摇测。

5、墙面抹灰、油漆及壁纸等内装修工作均已完成。

6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

(二)材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

合格证、认证证书复印年同规格、同型号应各备一张。

2、塑料(台)板应有足够强度、应平整、无弯翘变形等现象,并有产品合格证。

3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外),中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

(三)施工器具1、红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。

二、质量要求表5-19项序检查项目允许偏差或允许值主控项目1交流、直流或不同电压等级在同一场所的插座应有区别第22.1.1条2 插座的接线第22.1.2条3 特殊情况下的插座安装第22.1.3条4 照明开关的选用、开关的位置第22.1.4条5吊扇的安装高度、挂钩选用和吊扇的组装及试运转第22.1.5条6 壁扇、底座和防护罩的固定及试运转第22.1.6条一般项目1 插座安装和外观检查第22.2.1条2照明开关的安装位置、控制顺序和外观检查第22.2.2条3 吊扇的吊杆、开关和表面检查第22.2.3条4 壁扇的高度和表面检查第22.2.4条三、工艺流程清理→接线→安装→通电试运行四、操作工艺(一)清理用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。

开关,插座安装技术交底

开关,插座安装技术交底
(四)通电试运行
1、开关、插座安装完毕,送电试运行前再按系统按单元按户摇测一次线路的绝缘电阻并做好记录。
2、各支路的绝缘电阻摇测合格后通电试运行,通电后仔细检查和巡视,检查漏电开关是否掉闸,插座接线是否正确,面板是否水平,是否被污染等。检查插座时,最好用验电器,检查时应逐个检查,如有问题断电后及时进行修复,并做好记录。
技术交底记录
工程名称
驻马店市天中之星商住楼
交底部位
室内
交底内容
开关、插座安装
日期
一、施工准备
(一)作业条件
1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。
3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。
五、成品保护
1、安装开关、插座时不得碰坏墙面,要保持墙面清洁。
2、开关插座安装完毕后,不得再次进行喷浆,以保持面板清洁。
3、其他工种在施工时,不要碰坏和碰歪开关、插座。
交底人
接底人
2、插座按线规定:
(1)单相两孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接零线;竖装时,面对插座的上极接相线,下极接零线。
(2)单相三孔及三相四孔的接地或接零线均应在上方.
交底人
接底人
技术交底记录
工程名称
驻马店市天中之星商住楼
交底部位
室内
交底内容
开关、插座安装
日期
(3)为了避免交流电源对电视信号的干扰,电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的距离。
3
特殊情况下的插座安装
第22.1.3条
4

开关插座安装施工技术交底

开关插座安装施工技术交底
(2)插座接线:
a单相两孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接中性线;竖装时,面对插座的上极接相线,下极接中性线。
b单相三孔插座结线示意,保护接地线注意应接在上方。
c插座箱多个插座导线连接时,不允许拱头连接,应采用鸡爪接导线总头后,再进行分支线连接。
3、安装开关、插座准备:
先将盒内甩出的导线留出维修长度,削出线芯,注意不要碰伤线芯。将导线按顺时针方向盘绕在开关,插座对应的接线柱上,然后旋紧压头。如果是独芯导线,也可将线芯直接插入接线孔内,再用顶丝将其压紧。注意线芯不得外露。
技术交底记录
工程名称
编号
交底日期
年 月 日
施工单位
分项工程名称
电气照明-开关、插座安装
交底摘要
开关插座安装技术交底
页数
共 页,第 页
技术交底内容:
一、施工部位
主楼、东西楼室内开关、插座安装施工。
二、施工准备
1、材料要求:
(1)各型开关:规格型号必须符合设计要求,并有产品合格证。
(2)各型插座:规格型号必须符合设计要求,并有产品合格证。
开关、插座安装:
按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内(如果盒子较深,大于2.5cm时,应加装套盒),对正盒眼,用机螺丝固定牢固。固定时要使面板端正,并与墙面平齐。
四、质量标准
1、保证项目:
插座连接的保护接地线措施及零线与中性线的连接导线位置必须符合施工验收规范有关规定。
插座使用的漏电开关动作应灵敏可靠。
检验方法:观察检查和检查安装记录。
2、基本项目:
(1)开关、插座的安装位置正确。盒子内清洁,无杂物,表面清洁、不变形,盖板紧贴建筑物的表面。

开关、插座安装工程技术交底

开关、插座安装工程技术交底

1/3
个人资料整理 仅限学习使用
工程名称
交底部位
工程编号
日期
安全插座。采用普通插座时,其安装高度不应低于 1.8m;(c>同一室内安装的插座高低差不应大 于 5mm;成排安装的插座高低差不应大于 2mm;(d>暗装的插座应有专用盒,盖板应端正严密并与 墙面平;(e>落地插座应有保护盖板;(f>在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设 插座。
(2> 开关、插座安装: A 暗装开关、插座: 按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内(如果 盒子较深,大于 2.5cm 时,应加装套盒>,对正盒眼,用机螺丝固定牢固。固定时要使面板端 正,并与墙面平齐。 B 明装开关、插座: 先将从盒内甩出的导线由塑料(木>台的出线孔中穿出,再将塑料(木>台紧贴于墙面用螺丝固 定在盒子或木砖上,如果是明配线,木台上的隐线槽应先顺对导线方向,再用螺丝固定牢固。塑 料(木>台固定后,将甩出的相线,地(零>线按各自的位置从开关、插座的线孔中穿出,按接线要 求将导线压牢。然后将开关或插座贴于塑料(木>台上,对中找正,用木螺丝固定牢。最后再把开 关、插座的盖板上好。 5. 质量标准 5.1 保证工程 插座的接地(零>保护措施必须符合施工验收规范的有关规定。 检验方法:观察检查和检查安装记录。 5.2 基本工程 (1> 开关、插座的安装位置正确。盒子内清洁,无杂物,表面清洁、不变形,盖板紧贴建筑 物的表面。 (2> 开关切断相线。导线进入器具处绝缘良好,不伤线芯。插座的接地单独敷设,不允许与 工作零线混用。 检验方法:观察和通电检查。 5.3 允许偏差工程 (1> 明开关,插座的底板和暗装开关、插座的面板并列安装时,开关,插座的高度差允许为 0.5mm。 (2> 同一场所的高度差为 5mm。 (3> 面板的垂直允许偏差 0.5mm。 检验方法:吊线、尺量检查。 6. 成品保护 6.1 安装开关、插座时不得碰坏墙面,要保持墙面的清洁。 6.2 开关、插座安装完毕后,不得再次进行喷浆,以保持面板的清洁。 6.3 其它工种在施工时,不要碰坏和碰歪开关、插座。 7. 应注意的质量问题 7.1 开关、插座的面板不平整,与建筑物表面之间有缝隙,应调整面板后再拧紧固定螺丝, 使其紧贴建筑物表面。 7.2 开关未断相线,插座的相线、零线及地线压接混乱,应按要求进行改正。 7.3 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线,依次压 接,并保证开关方向一致。 7.4 固定面板的螺丝不统一(有一字和十字螺丝>。为了美观,应选用统一的螺丝。 7.5 同一房间的开关、插座的安装高度之差超出允许偏差范围,应及时更正。 7.6 铁管进盒护口脱落或遗漏。安装开关、插座接线时,应注意把护口带好。 7.7 开关、插座面板已经上好,但盒子过深(大于 2.5cm>,未加套盒处理,应及时补上。

开关、插座安装工程技术交底

开关、插座安装工程技术交底
开关、插座安装分项工程质量技术交底卡
施工单位
工程名称
分部工程
交底部位
日期
年月日












一、施工准备
(一)作业条件
1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。
3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。
(3)并列安装的拉线开关的相邻间距不应小于20mm。
(4)相线应经开关控制;民用住宅严禁装设床头开关。
(5)为了安全和使用方便,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。
(6)多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱;在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型或安装在其他场所控制。
(四)通电试运行
1、开关、插座安装完毕,送电试运行前再按系统按单元按户摇测一次线路的绝缘电阻并做好记录。
2、各支路的绝缘电阻摇测合格后通电试运行,通电后仔细检查和巡视,检查漏电开关是否掉闸,插座接线是否正确,面板是否水平,是否被污染等。检查插座时,最好用验电器,检查时应逐个检查,如有问题断电后及时进行修复,并做好记录。
2、插座按线规定:
(1)单相两孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接零线;竖装时,面对插座的上极接相线,下极接零线。
(2) 单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:
(3)交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。

开关、插座安装技术交底

开关、插座安装技术交底

个人资料整理,仅供个人学习使用克拉玛依碧水云天二期#楼2005.5新疆建工集团五建二分公司电工班开关、插座安装(1)工艺流程:接线盒检查清理T接线T安装T通电试验( 2)操作工艺:①接线盒检查清理:轻轻地将盒内残留的水泥、灰块等杂物剔除,用刷子将接线盒内杂物清理干净。

②接线:先将盒内导线留出维修长度后剪除余线,用剥线钳剥出适宜长度, 以刚好能完全插入接线孔的长度为宜。

③开关、插座安装:按接线要求,将盒内导线与开关、插座的面板连接好后,将面板推入,对正安装空,用镀锌机螺丝固定牢固。

固定时使面板端正,与墙面平齐。

④通电试验:开关、茶座、吊扇安装完毕后,且各条支路的绝缘电阻摇测合格后,方允许通电试运行。

通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确;开关与灯具控制顺序相对应,如发现问题必须先断电,然后查找原因进行修复。

( 3 )质量标准①插座接线应符合规范规定。

②姐弟或接零在插座间不应串联连接。

个人资料整理,仅供个人学习使用克拉玛依碧水云天二期#楼2005.5新疆建工集团五建二分公司电工班③照明开关安装、插座安装应符合规范规定。

(4)成品保护①作业时应注意墙面的保护,不得污损。

②局部墙面如需修整应防止污染开关面板。

③安装完毕后有条件的房间应及时上锁,以防丢失。

(5)安全环保措施①登高作业应注意安全,应正确佩戴个人防护用品。

②人字梯应有防滑链。

③严禁两人在同一梯子上作业。

④施工场地应做到工完料清。

(6)质量记录①设备材料进货检验记录②设备材料产品合格证③安装自检记录④工序交接记录⑤电气器具通电安全检查记录⑥检验批质量验收记录⑦分项工程质量验收记录个人资料整理,仅供个人学习使用。

开关插座安装技术交底

开关插座安装技术交底

开关插座装配工程一.材料请求1各型开关:规格型号必须相符设计请求,并有产品及格证或“ccc“认证.2各类插座:规格型号必须相符设计请求,3塑料(台)板,应有足够的长度.塑料(台)板应平整,无弯翘变形等现象,并有产品及格证.4与其它材料:金属胀胀螺栓,塑料胀管,镀锌木螺丝.自攻螺丝,镀锌机螺丝.木砖等.二.重要机具1红铅笔.卷尺.程度尺.线坠.绝缘套.对象袋.高凳等.2手锤.錾子.剥线钳.尖嘴钳.扎锥.丝锥.套管.电钻.电锤.钻优等.三. 功课前提1各类管路.盒子已经敷设完毕,盒子收口平整.2管内导线穿完,做完绝缘摇测.3墙面的浆活.油漆及内饰装修工作均已完成.四.操纵工艺(一)工艺流程:清算→接线→装配(二)清算:用錾子轻轻地将盒子内残存的灰块剔失落,同时将其他杂物一并清出盒外,再用湿布将盒内尘土擦净.(三)接线:1一般接线划定:(1)开关接线:①同一场合的开关心断地位应一致,且操纵灵巧,接点接触靠得住;②相线应经开关掌握,平易近用室庐无软线引至床边的床头开关.(2)插座接线:①单相两孔插座有横装和竖装两种,横装时,面临插座的右孔接相线,左孔接零线;竖装时,面临插座的上孔接相线,下孔接零线(图 1和图 2).②单相三孔及三相四孔的接地或接零线均应在上方,插座的接地端子不与零线端子衔接,同一场合的三相插座接线的相序一致(图 3和图 4).③交.直流或不合电压的插座装配在同一场应时,应有显著差别,且其插头与插座配套,均不克不及互相代用.2开关.插座装配预备:先将盒内甩出的导线留出维细长度,削去绝缘层,留意不要伤及线芯.将导线按顺时针偏向盘绕在开关.插座对应的接线柱上,旋紧压丝;插接端子,将线芯直接拔出接线孔内,孔径大于线径2倍时,应弯回头拔出,再用顶丝将其压紧.留意线芯不得外露.(四)开关.插座装配:1一般装配划定:(1)开关装配划定:①拉线开关距地面的高度一般为2~3m;层高小于3m时,距顶板不小于l00mm;距门口为150~200mm;拉线的出口应垂直;②翘把开关距地面的高度为1.3m,距门口为150~200mm;开关不得置于单扇门后;③暗装开关的面板应紧贴墙面,周围无裂缝,装配稳固,概况滑腻整洁,无碎裂.划伤,装潢帽齐备;④开关地位应与掌握灯位相对应,同场合内开关偏向应一致;⑤雷同型号成排装配的开关高度应一致,且掌握有序有错位,拉线开关相邻间距不小于20mm.⑥多尘.潮湿场合和户外应选用密封防水开关.⑦在易燃易爆和特别潮湿的场合,开关应分离采取防爆型,密闭型,或设计装配在其它处所掌握.⑧平易近用室庐严禁装设床头开关.⑨明线敷设开关应装配在许多于15mm厚的绝缘台上.(2)插座装配划定:①暗装和工业用插座距地面不该小应低于300mm:特别场合暗装插座不低于是150mm.②在儿童运动场合和平易近用室庐中应采取安然插座.采取通俗插座时,装配高度不低于1.8 m.③同一室内装配的插座高下差不该大于5mm;成排装配的插座装配高度一致.④暗装的插座应有专用盒,面板应正直周密,与墙面平整;⑤地插座面板与地齐平或紧贴地面,盖板稳固,密封优越.⑥在特别潮湿和有易燃.易爆气体及粉尘的场合应采取密封型并带呵护地线触头的呵护型插座,装配高度不低于.⑦带开关插座,开关应断相线.2开关.插座装配:(1)暗装开关.插座:按接线请求,将盒内甩出的导线与开关.插座的面板衔接好,将开关或插座推入盒内(假如盒子较深,大于25mm时,应加装套盒),对正盒眼,用螺丝固定稳固.固准时要使面板正直,与墙面平齐.(2)明装开关.插座:先将从盒内甩出的导线由绝缘台的出线孔中穿出,再将绝缘台紧贴于墙面,用螺丝固定在盒子或木砖上,假如是明配线,绝缘台上的隐线槽应先顺对导线偏向,再用螺丝固定稳固,绝缘台固定后,将甩出的相线.地(零)线按各自的地位从开关.插座的线孔中穿出,按接线请求将导线压牢.然后,将开关或插座贴于绝缘台上,对正找中,用木螺丝固定牢.最后,现把开关.插座的面板上好.五.质量尺度(一)主控项目:1 交换.直流或不合电压等级的插座装配在同一场应时,应有显著差别,且必须选择不合构造.不合规格和不克不及交换的插座;配套的插头应按交.直流或不合电压等级差别应用.2插座接线必须相符中的请求.磨练办法:不雅察和检讨装配记载.(二) 一般项目:1开关.插座的装配地位准确.盒子内干净.无杂物,概况干净.不变形,盖板紧贴建筑物的概况.2开关心断相线.导线进入器具处绝缘优越,不伤线芯.磨练办法:不雅察和通电检讨.(三)许可误差项目:1明装开关.插座的底板和暗装开关.插座的面板并列装配时,开关.插座的高度差许可为.2同一场合的高度差为5mm.3面板的垂直许可误差.磨练办法:吊线.尺量检讨.六.成品呵护1装配开关.插座时不得碰坏墙面,要保持墙面的干净.2开关.插座装配完毕后,不得再次喷浆,以保持面板的干净.3其他工种在施工时,不要碰坏或碰歪开关.插座面板.七.应留意的问题1开关.插座的面板不服整,与建筑物概况之间有裂缝:应调剂面板,拧紧固定螺丝,使其紧贴建筑物概况.2开关未断相线,插座的相线.零线及地线压接凌乱:应按请求从新接线.3多联开关与掌握灯具次序不合错误应:穿线时应分清各路灯具的导线,做好标识表记标帜,依次按标识表记标帜压接,并包管开关偏向一致.4固定面板的螺丝不同一:为了美不雅,应选用同一的螺丝,并装好装潢帽.5同一场合的开关.插座的装配高度之差超出许可误差规模:应实时更正.6金属管进盒,护口脱落或漏掉:装配开关.插座接线时,应留意把护口带好.7开关.插座面板己上好,但盒子深度超出20~25mm,未加套盒:应补装套盒.8开关.插座内导线串接:分支线与总线应改为爪形衔接.萃园一期引进人才房装修工程开关插座安装技术交底交底人:接受人:日期:。

开关、插座、底盒安装技术交底

开关、插座、底盒安装技术交底

SG-006开关、插座、底盒安装技术交底工程名称 江东花园二标段建设单位 南充电业局职工集资建房管理办公室监理单位 四川电力工程建设监理有限责任公司施工单位 中太建设集团股份有限公司交底部位 交底日期 交底人签字接收人签字一、 施工准备 (一) 作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。

2、盒子缩进装饰面超过20mm 的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。

3、盒子缩进装饰面不够20mm 已用高强度水泥砂浆外口抹平齐,内口抹方正。

4、线路的导线已穿完,并已对各支路完成绝缘摇测。

5、墙面抹灰、油漆及壁纸等内装修工作均已完成。

6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应己完成。

(二) 材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC ”认证标志和认证证书复印件。

合格证、认证证书复印件同规格、同型号应各备一张。

2、塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。

3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

(三) 施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。

二、 质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

项 序 项 目允许偏差或允许值 主控项目 1 交流、直流或不同电压等级在同一场所的插座应有区别第22.1.1条 2 插座的接线第22.1.2条 3 特殊情况下的插座安装 第22.1.3条 4 照明开关的选用、开关的位置第22.1.4条 5 吊扇的安装高度、挂钩选用和吊扇的组装及试运转 第22.1.5条 6 壁扇、底座和防护罩的固定及试运转 第22.1.6条 一般项目1 插座安装和外观检查第22.2.1条 2 照明开关的安装位置、控制顺序和外观检查 第22.2.2条 3 吊扇的吊杆、开关和表面检查 第22.2.3条 4 壁扇的高度和表面检查第22.2.14三、 工艺流程清理→接线→安装→通电试运行注: 本表由施工单位填写,一式三份,审核后建设、监理、施工单位各留一份。

开关插座安装技术交底

开关插座安装技术交底

开关插座安装工程一、材料要求1各型开关:规格型号必须符合设计要求,并有产品合格证或“ccc“认证。

2各种插座:规格型号必须符合设计要求,3塑料〔台〕板,应有足够的长度。

塑料〔台〕板应平整,无弯翘变形等现象,并有产品合格证。

4与其它材料:金属胀胀螺栓,塑料胀管,镀锌木螺丝、自攻螺丝,镀锌机螺丝、木砖等。

二、主要机具1红铅笔、卷尺、水平尺、线坠、绝缘套、工具袋、高凳等。

2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头等。

三、作业条件1各种管路、盒子已经敷设完毕,盒子收口平整。

2管导线穿完,做完绝缘摇测。

3墙面的浆活、油漆及饰装修工作均已完成。

四、操作工艺(一)工艺流程:清理→接线→安装(二)清理:用錾子轻轻地将盒子残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒灰尘擦净。

(三)接线:1一般接线规定:〔1)开关接线:①同一场所的开关切断位置应一致,且操作灵活,接点接触可靠;②相线应经开关控制,民用住宅无软线引至床边的床头开关。

(2)插座接线:①单相两孔插座有横装和竖装两种,横装时,面对插座的右孔接相线,左孔接零线;竖装时,面对插座的上孔接相线,下孔接零线〔图1和图2〕。

②单相三孔及三相四孔的接地或接零线均应在上方,插座的接地端子不与零线端子连接,同一场所的三相插座接线的相序一致〔图3和图4〕。

③交、直流或不同电压的插座安装在同一场所时,应有明显区别,且其插头与插座配套,均不能互相代用。

2开关、插座安装准备:先将盒甩出的导线留出维修长度,削去绝缘层,注意不要伤及线芯。

将导线按顺时针方向盘绕在开关、插座对应的接线柱上,旋紧压丝;插接端子,将线芯直接插入接线孔,孔径大于线径2倍时,应弯回头插入,再用顶丝将其压紧。

注意线芯不得外露。

(四)开关、插座安装:1一般安装规定:〔1)开关安装规定:①拉线开关距地面的高度一般为2~3m;层高小于3m时,距顶板不小于l00mm;距门口为150~200mm;拉线的出口应垂直;②翘把开关距地面的高度为1.3m,距门口为150~200mm;开关不得置于单扇门后;③暗装开关的面板应紧贴墙面,四周无缝隙,安装结实,外表光滑整洁,无碎裂、划伤,装饰帽齐全;④开关位置应与控制灯位相对应,同场所开关方向应一致;⑤一样型号成排安装的开关高度应一致,且控制有序有错位,拉线开关相邻间距不小于20mm。

开关、插座安装施工技术交底

开关、插座安装施工技术交底
14.暗装的插座应有专用盒,盖板应端正严密并与墙面平;
15.在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。
按按线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内(如果盒子较深,大于2.5cm时,应加装套盒),对正盒眼,用机螺丝固定牢固。固定时要使面板端正,并与墙面平齐。
16.先将从盒内甩出的导线由塑料(木)台的出线孔中穿出,再将塑料(木)台紧贴于墙面用螺丝固定在盒子或木砖上,如果是明配线,木台上的隐线槽应先顺对导线方向,再用螺丝固定牢固。塑料(木)台固定后,将甩出的线孔中穿出,按接线要求将导线压牢。然后将开关或插座贴于塑料(木)台上,对中找正,用木螺丝固定牢。最后再把开关、插座的盖板上好。
5.接线开关距地面的高度一般为2~3m;距门口为150~200mm;且拉线的出口应向下。
6.扳把开关距地面的高度为1.4m,距门口为150~200mm;开关不得置于单扇门后。
7.开关位置应与灯位相对应,同一室内开关方向应一致;
8间距一般不小于20mm;
交底内容:
1.各种管路、盒子已经敷设完毕。盒子收口平整。
2.线路的导线已穿完,并已做完绝缘摇测。
3.墙面的浆活、油漆及壁纸等内装修工作均已完成。
用錾子轻轻地将盒子内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。
4.先将盒内甩出的导线留出维修长度,削出线芯,注意不要碰伤线芯。将导线按顺时针方向盘绕在开关,插座对应的接线柱上,然后旋紧压头。如果是独芯导线,也可将线芯直接插入接线孔内,再用顶丝将其压紧。注意线芯不得外露。
17.开关、插座安装在木结构内,应注意做好防火处理。
18.照明系统通电,灯具回路控制应与照明配电箱及回路的标识一致;开关与灯具控制顺序相对应,风扇的转向及调速开关应正常。

开关插座安装技术交底.doc

开关插座安装技术交底.doc
2)电气、灯具的相线应经开关控制。
3、插座接线
单相两孔插座有横装和竖装两种,横装时面对插座右极接相线,左极接零线;
竖装时面对插座上极接相线,下极接零线;单相三孔插座的接地线在上方。
4、安装准备
先将盒内甩出的导线留出维修长度,削出芯线,注意不要碰伤芯线,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头,如果是独芯导线,可将线芯直接插入接线孔内,再用顶丝将其压紧,注意线芯不得外露。
b、暗装的面板应端正、与墙面平。
五、质量标准
1、主控项目
开关、插座的接线必须正确,符合施工验收规范的规定。
2、一般项目
1)、开关、插座的安装位置应符合设计要求,盒内清洁,无杂物,盖板紧贴墙表面。
2)、开关切断相线,插座的零线与地线不得混用。
3、允许偏差项目
1)、暗装开关、插座的面板并列安装时,高低差允许为0.5㎜。
5、开关、插座安装
郑州市重点建设工程质量监督站监制
开关、插座安装技术交底
1)开关安装
a、翘板开关距地面高度必须符合设计及规范要求(1.4m),距门口为150~200㎜;
b、暗装开关的面板应端正、与墙面平。
C、开关位置应与灯位置相对应,同一室内开关方向应一致。
2)插座安装
a、同一室内安装的插座高低差不应大于5㎜。
开关、插座安装技术交底
工程名称
学生食堂
交底时间
工程部位
室内电气安装
交底对象
电工组
交底人
接收人
参加交底人员:
内容
一、材料要求
1、开关、插座的规格、型号必须符合设计要求,并有产品合格证。
2、塑料面板应具有足够的强度,表面应平整、无弯翘、线坠、绝缘手套、工具袋、高凳等。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开关插座安装工程
一、材料要求
1各型开关:规格型号必须符合设计要求,并有产品合格证或“ccc“认证。

2各种插座:规格型号必须符合设计要求,
3塑料(台)板,应有足够的长度。

塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。

4与其它材料:金属胀胀螺栓,塑料胀管,镀锌木螺丝、自攻螺丝,镀锌机螺丝、木砖等。

二、主要机具
1红铅笔、卷尺、水平尺、线坠、绝缘套、工具袋、高凳等。

2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头等。

三、作业条件
1各种管路、盒子已经敷设完毕,盒子收口平整。

2管内导线穿完,做完绝缘摇测。

3墙面的浆活、油漆及内饰装修工作均已完成。

四、操作工艺
(一)工艺流程:
清理→接线→安装
(二)清理:
用錾子轻轻地将盒子内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。

(三)接线:
1一般接线规定:
(1)开关接线:
①同一场所的开关切断位置应一致,且操作灵活,接点接触可靠;
②相线应经开关控制,民用住宅无软线引至床边的床头开关。

(2)插座接线:
①单相两孔插座有横装和竖装两种,横装时,面对插座的右孔接相线,左孔接零线;竖装时,面对插座的上孔接相线,下孔接零线(图1和图2)。

②单相三孔及三相四孔的接地或接零线均应在上方,插座的接地端子不与零线端子连接,同一场所的三相插座接线的相序一致(图3和图
4)。

③交、直流或不同电压的插座安装在同一场所时,应有明显区别,且其插头与插座配套,均不能互相代用。

2开关、插座安装准备:
先将盒内甩出的导线留出维修长度,削去绝缘层,注意不要伤及线芯。

将导线按顺时针方向盘绕在开关、插座对应的接线柱上,旋紧压丝;插接端子,将线芯直接插入接线孔内,孔径大于线径2倍时,应弯回头插入,再用顶丝将其压紧。

注意线芯不得外露。

(四)开关、插座安装:
1一般安装规定:
(1)开关安装规定:
①拉线开关距地面的高度一般为2~3m;层高小于3m时,距顶板不小于l00mm;距门口为150~200mm;拉线的出口应垂直;
②翘把开关距地面的高度为1.3m,距门口为150~200mm;开关不得置于单扇门后;
③暗装开关的面板应紧贴墙面,四周无缝隙,安装牢固,表面光
滑整洁,无碎裂、划伤,装饰帽齐全;
④开关位置应与控制灯位相对应,同场所内开关方向应一致;
⑤相同型号成排安装的开关高度应一致,且控制有序有错位,拉线开关相邻间距不小于20mm。

⑥多尘、潮湿场所和户外应选用密封防水开关。

⑦在易燃易爆和特别潮湿的场所,开关应分别采用防爆型,密闭型,或设计安装在其它处所控制。

⑧民用住宅严禁装设床头开关。

⑨明线敷设开关应安装在不少于15mm厚的绝缘台上。

(2)插座安装规定:
①暗装和工业用插座距地面不应小应低于300mm:特殊场所暗装插座不低于是150mm。

②在儿童活动场所和民用住宅中应采用安全插座。

采用普通插座时,安装高度不低于1.8 m。

③同一室内安装的插座高低差不应大于5mm;成排安装的插座安装高度一致。

④暗装的插座应有专用盒,面板应端正严密,与墙面平整;
⑤地插座面板与地齐平或紧贴地面,盖板牢固,密封良好。

⑥在特别潮湿和有易燃、易爆气体及粉尘的场所应采用密封型并带保护地线触头的保护型插座,安装高度不低于1.5m。

⑦带开关插座,开关应断相线。

2开关、插座安装:
(1)暗装开关、插座:按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内(如果盒子较深,大于25mm 时,应加装套盒),对正盒眼,用螺丝固定牢固。

固定时要使面板端正,与墙面平齐。

(2)明装开关、插座:先将从盒内甩出的导线由绝缘台的出线孔中穿出,再将绝缘台紧贴于墙面,用螺丝固定在盒子或木砖上,如果是明配线,绝缘台上的隐线槽应先顺对导线方向,再用螺丝固定牢固,绝缘台固定后,将甩出的相线、地(零)线按各自的位置从开关、插座的线孔中穿出,按接线要求将导线压牢。

然后,将开关或插座贴于绝缘台上,对正找中,用木螺丝固定牢。

最后,现把开关、插座的面板上好。

五、质量标准
(一)主控项目:
1 交流、直流或不同电压等级的插座安装在同一场所时,应有明显区别,且必须选择不同结构、不同规格和不能互换的插座;配套的插头应按交、直流或不同电压等级区别使用。

2插座接线必须符合8.4.3中的要求。

检验方法:观察和检查安装记录。

(二) 一般项目:
1开关、插座的安装位置正确。

盒子内清洁、无杂物,表面清洁、
不变形,盖板紧贴建筑物的表面。

2开关切断相线。

导线进入器具处绝缘良好,不伤线芯。

检验方法:观察和通电检查。

(三)允许偏差项目:
1明装开关、插座的底板和暗装开关、插座的面板并列安装时,开关、插座的高度差允许为0.5mm。

2同一场所的高度差为5mm。

3面板的垂直允许偏差0.5mm。

检验方法:吊线、尺量检查。

六、成品保护
1安装开关、插座时不得碰坏墙面,要保持墙面的清洁。

2开关、插座安装完毕后,不得再次喷浆,以保持面板的清洁。

3其他工种在施工时,不要碰坏或碰歪开关、插座面板。

七、应注意的问题
1开关、插座的面板不平整,与建筑物表面之间有缝隙:应调整面板,拧紧固定螺丝,使其紧贴建筑物表面。

2开关未断相线,插座的相线、零线及地线压接混乱:应按要求重新接线。

3多联开关与控制灯具顺序不对应:穿线时应分清各路灯具的导线,做好标记,依次按标记压接,并保证开关方向一致。

4固定面板的螺丝不统一:为了美观,应选用统一的螺丝,并装好装饰帽。

5同一场所的开关、插座的安装高度之差超出允许偏差范围:应及时更正。

6金属管进盒,护口脱落或遗漏:安装开关、插座接线时,应注意把护口带好。

7开关、插座面板己上好,但盒子深度超过20~25mm,未加套盒:应补装套盒。

8开关、插座内导线串接:分支线与总线应改为爪形连接。

萃园一期引进人才房装修工程










交底人:
接受人:
日期:
[此文档可自行编辑修改,如有侵权请告知删除,感谢您的支持,我们会努力把内容做得更好]。

相关文档
最新文档
