计数器实验报告㈠实验目的1.学习单片机内部定时/计数器的使用和编程方法;2.进一步掌握中断处理程序的编程方法。
㈡实验器材1.G6W仿真器一台2.MCS—51实验板一台3.PC机一台4.电源一台5.信号发生器一台㈢实验内容及要求8051内部定时计数器,按计数器模式和方式1工作,对P3.4(T0)引脚进行计数,使用8051的T1作定时器,50ms中断一次,看T0内每50ms 来了多少脉冲,将计数值送显(通过LED发光二极管8421码来表示),1秒后再次测试。
㈣实验说明1.本实验中内部计数器其计数器的作用,外部事件计数器脉冲由P3.4引入定时器T0。
单片机在每个机器周期采样一次输入波形,因此单片机至少需要两个机器周期才能检测到一次跳变,这就要求被采样电平至少维持一个完整的机器周期,以保证电平在变化之前即被采样,同时这就决定了输入波形的频率不能超过机器周期频率。
2.计数脉冲由信号发生器输入(从T0端接入)。
3.计数值通过发光二极管显示,要求:显示两位,十位用L4~L1的8421码表示,个位用L8~L5的8421码表示4.将脉搏检查模块接入电路中,对脉搏进行计数,计算出每分钟脉搏跳动次数并显示㈤实验框图(见下页)程序源代码ORG 00000H LJMP MAINORG 001BH ;T0的中断入口地址AJMP MAIN1MAIN:MOV SP,#60HMOV TMOD,#15H ;设置T1做定时器,T0做计数器,都于方式1工作MOV 20H,#14H ;装入中断次数MOV TL1,#0B0H ;装入计数值低8位MOV TH1,#3CH ;装入计数值高8位MOV TL0,#00H计数器主程序框图中断返回恢复现场NY 是否到1秒?显示置T1定时常数INT _T1入口保护现场清T0计数值中断服务程序框图开 始置T0,T1模式及初始值设置初始常数开中断等 待MOV TH0,#00HSETB TR1 ;启动定时器T1SETB TR0 ;启动计数器T0SETB ET1 ;允许T1中断SETB EA ;允许CPU中断SJMP $ ;等待中断MAIN1:PUSH PSWPUSH ACCCLR TR0CLR TR1 ;保护现场MOV TL1,#0B0H ;装入计数值低8位MOV TH1,#3CH ;装入计数值高8位,50ms;允许T1中断DJNZ 20H,RETUNT ;未到1s,继续计时MOV 20H ,#14H;1s到重新开始SHOW: ;显示计数器T0的值MOV R0,TH0 ;读计数器当前值MOV R1,TL0MOV A,R1MOV B,#0AHDIV AB;将计数值转为十进制MOV C,ACC.3 ;显示部分,将A中保存的十位赋给L0~L3 MOV P1.0,CMOV C,ACC.2MOV P1.1,CMOV C,ACC.1MOV P1.2,CMOV C,ACC.0MOV P1.3,CMOV A,B ;将B中保存的各位转移到A中MOV C,ACC.3 ;将个位的数字显示在L4~L7上MOV P1.4,CMOV C,ACC.2MOV P1.5,CMOV C,ACC.1MOV P1.6,CMOV C,ACC.0MOV P1.7,CRETUNT:MOV TL0,#00H ;将计数器T0清零MOV TH0,#00HSETB TR0SETB TR1POP ACCPOP PSWRETI ;中断返回在频率为1000HZ时,L0~L7显示为50;频率为300HZ时,L0~L7显示为15,结果正确,程序可以正确运行。
单片机实验报告一 单片机软件实验
南昌大学实验报告学生姓名:学号:专业班级:实验类型:⃞验证⃞综合⃞设计⃞创新实验日期:2019.4.9 实验成绩:实验一单片机软件实验(一)实验目的1.掌握51单片机keil软件集成开发环境,能够使用汇编语言编写应用程序。
2.掌握使用集成开发环境Keil进行单片机程序开发的方法3.掌握使用集成开发环境Keil进行单片机程序跟踪调试的方法。
(二)设计要求熟悉51单片机的keil软件集成开发环境,使用汇编语言编写“1+2+3+…+100”的程序。
(三)实验原理KeilC51软件使用:在KeilC51集成开发环境下,建立一个工程并编辑源程序,熟悉Keil C51集成开发环境下各种菜单、命令的使用。
(四)实验设备PC机,Keil C51集成开发环境。
(五)实验结果对汇编程序进行编译、链接、调试,在Keil C51软件中运行仿真结果如下图所示,由于“1+2+……100”运行结果超过8位二进制所能表示的范围,计算结果将存放于两个8位工作寄存器单元R2、R3中。
其中,低八位存放于R2中,高八位存放于R3中,R4中存放计算数。
下图中的寄存器窗口中可以显示计算结果为0x13ba。
调出存储器窗口Memory:选择菜单命令View →Memory Window →Memory 1:可见计算结果存放于当前工作寄存器R2(02H)与R3(03H)中,为0x13BA。
(六)结果讨论与心得体会第一次使用Keil C51软件,初步了解了软件:Keil uVision4的使用方法,初步了解了Keil软件中程序的编辑,新工程的建立运行,初步对单片机实验进行了解,加强了实验动手操作能力。
第一次尝试单步调试,能观察到内存中每一个单元的变化,感到单片机系统复杂中的严谨,收获颇丰。
(七)附录:实验源代码实验源代码如下:ORG 0000HLJMP MAINORG 0050H MAIN:MOV R2,#00HMOV R3,#00HMOV R4,#64HMOV A,#00HCLR C LOOP:MOV A,R2ADD A,R4MOV R2,AMOV A,#00HADDC A,R3MOV R3,ADJNZ R4,LOOPSJMP $END。
实验报告(单片机实验报告)

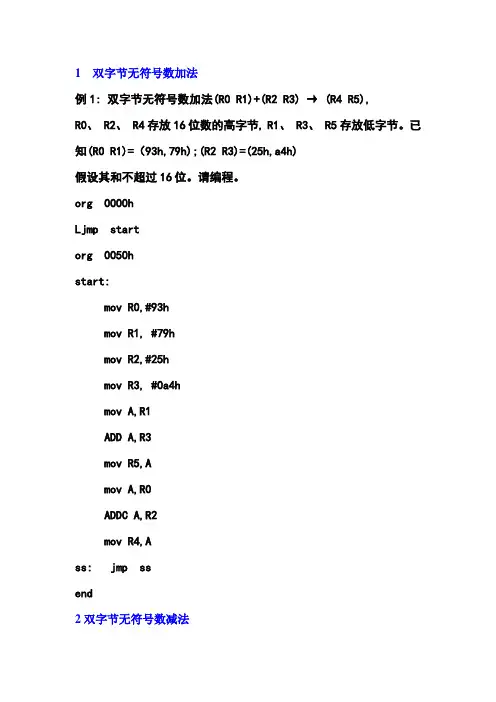

1 双字节无符号数加法例1: 双字节无符号数加法(R0 R1)+(R2 R3) → (R4 R5),R0、 R2、 R4存放16位数的高字节, R1、 R3、 R5存放低字节。
已知(R0 R1)=(93h,79h);(R2 R3)=(25h,a4h)假设其和不超过16位。
请编程。
org 0000hLjmp startorg 0050hstart:mov R0,#93hmov R1, #79hmov R2,#25hmov R3, #0a4hmov A,R1ADD A,R3mov R5,Amov A,R0ADDC A,R2mov R4,Ass: jmp ssend2双字节无符号数减法例2: 双字节无符号数相减(R0 R1)-(R2 R3) → (R4 R5)。
R0、 R2、R4存放16位数的高字节, R1、 R3、 R5存放低字节,已知(R0 R1)=(93h,79h);(R2 R3)=(25h,a4h);请编程。
同学自己可以设置被减数与减数数值org 0000hLjmp startorg 0050hstart:mov R0,#93hmov R1,#79hmov R2,#25hmov R3,#0a4hmov A,R1CLR CSUBB A,R3mov R5,Amov A,R0SUBB A,R2mov R4,Ass: jmp ssend3双字节数乘以单字节数例3: 利用单字节乘法指令,进行双字节数乘以单字节数运算。
若被乘数为16位无符号数, 地址为M1(30H) 和M1+1(31H)(低位先、高位后), 乘数为8位无符号数, 地址为M2(32H), 积由高位到低位存入R2、 R3和R4三个寄存器中。
30H,31H,32H内容 12H,34H,56H ;org 0000hLjmp startorg 0050hstart:mov 30h,#12hmov 31h,#34hmov 32h,#56hmov a,(30h)mov b,(32h)mul abmov R3,bmov R4,amov a,(31h)mov b,(32h)mul abadd A,R3mov R3,Amov A,bADDC A,#00hmov R2,Ass: jmp ssend4. 把8位二进制数转换为3位BCD例4: 利用除法指令把累加器A中的8位二进制数转换为3位BCD 数, 并以压缩形式存放在地址M1、 M2单元中。
单片机实验报告 附含说明书
第一章 DICE-5208K开发型单片机综合实验仪概述一、系统简介DICE-5208K型单片机实验系统由DICE-5208K开发型单片机综合实验箱、DICE-3000型仿真器、扩展卡和DICE-51仿真开发系统软件等组成。
是《MCS-51单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《EDA》、《VHDL硬件描述语言》、《CPLD/FPGA应用基础》等课程教学的配套实验设备。
新增加了几乎所有最实用、新颖的接口电路(如1 WIRE /I2C/SPI总线等)和通讯类接口实验(如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等)。
可进行MCS-51、C8051F嵌入式单片机、CPLD/FPGA等课程的开放式实验教学。
二、主要特点1.该实验系统配置DICE-3000型高性能MCS-51硬件仿真器,64K数据空间,64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,上位仿真软件支持汇编、C语言、PL/M语言。
可运行于WIN98/2000/NT/XP操作系统平台。
2.实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统。
(可在线编程AT89S51/52/53系列单片机)。
3.该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有DICE-EC5型USB高速通讯仿真器,通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真;集成开发环境支持Silicon Labs IDE和KEIL C软件。
4.该实验系统可扩展CPLD/FPGA模块,并配有相应的并口下载电路,轻松变成一台EDA实验开发平台。
5.该实验系统可扩展“数控式电子演示装置”,该装置是本公司的专利产品,结合上位演示软件和USB接口,可为该实验系统扩展多达十五个生动、形象、复杂的实验,其中大部分是闭环实验,实验践性非常强。
单片机实训报告总结
单片机实训报告总结篇一:51单片机实训报告“51单片机”精简开发板的组装及调试实训报告为期一周的单片机实习已经结束了。
通过此次实训,让我们掌握了单片机基本原理的基础、单片机的编程知识以及初步掌握单片机应用系统开发实用技术,了解“51”单片机精简开发板的焊接方法。
同时培养我们理论与实践相结合的能力,提高分析问题和解决问题的能力,增强学生独立工作能力;培养了我们团结合作、共同探讨、共同前进的精神与严谨的科学作风。
此次实训主要有以下几个方面:一、实训目的1.了解“51”精简开发板的工作原理及其结构。
2.了解复杂电子产品生产制造的全过程。
3.熟练掌握电子元器件的焊接方法及技巧,训练动手能力,培养工程实践概念。
4.能运用51单片机进行简单的单片机应用系统的硬件设计。
5.掌握单片机应用系统的硬件、软件调试方法二、实验原理流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统,即为由发光二极管、晶振、复位、电源等电路和必要的硬件组成的单个单片机。
它的电气性能指标:输入电压:~6V,典型值为5V。
可用干电池组供电,也可用直流稳压电源供电。
如图所示:本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统,即为由发光二极管、晶振、复位、电源等电路和必要的硬件组成的单个单片机。
三、硬件组成1、晶振电路部分单片机系统正常工作的保证,如果振荡器不起振,系统将会不能工作;假如振荡器运行不规律,系统执行程序的时候就会出现时间上的误差,这在通信中会体现的很明显:电路将无法通信。
他是由一个晶振和两个瓷片电容组成的,x1和x2分别接单片机的x1和x2,晶振的瓷片电容是没有正负的,注意两个瓷片电容相连的那端一定要接地。
2、复位端、复位电路给单片机一个复位信号(一个一定时间的低电平)使程序从头开始执行;一般有两中复位方式:上电复位,在系统一上电时利用电容两端电压不能突变的原理给系统一个短时的低电平;手动复位,同过按钮接通低电平给系统复位,时如果手按着一直不放,系统将一直复位,不能正常。
51单片机实验报告
51单片机实验报告51单片机是一款非常流行的单片机芯片,被广泛应用于各种电子产品中。
在这篇文章中,我们来探讨一下51单片机的一些实验,以及对于这些实验的理解和体会。
第一部分:实验内容我们进行的51单片机实验主要包括以下几个方面:1. 闪烁LED灯实验:这个实验是入门级别的,主要是为了熟悉51单片机的基本操作和编程方法。
在这个实验中,我们使用了一块51单片机开发板和几个LED灯,通过控制单片机的IO口信号来实现LED灯的闪烁。
2. 按键控制LED实验:这个实验是在闪烁LED实验的基础上进一步延伸的,主要是为了了解如何通过外部按键来控制单片机的输出。
在这个实验中,我们运用了单片机的外部中断和定时器等功能,实现了按键控制LED灯的亮灭。
3. LCD1602显示屏实验:这个实验是为了让我们熟悉如何在51单片机中使用LCD1602液晶显示屏。
在这个实验中,我们使用了I2C总线来与LCD1602进行通信,通过向LCD1602发送命令和数据来实现字符的显示。
4. 电机驱动实验:这个实验是让我们了解如何使用51单片机来控制电机的运转。
在这个实验中,我们运用了单片机的PWM控制功能,通过改变PWM波的占空比来控制电机的转速和方向。
第二部分:实验体会通过这些实验,我对于51单片机有了更深刻的理解和体会。
在这里,我想分享一下我的一些体会。
首先,我认为51单片机具有非常强大的控制能力和灵活性。
通过编写程序,我们可以控制单片机的各种IO口、定时器、PWM输出等功能,从而实现各种复杂的控制任务。
同时,由于其能够直接操作硬件,所以可以快速响应各种外部事件,对实时性要求较高的应用场景有很好的适应性。
其次,我发现在51单片机开发中,良好的软硬件结合非常重要。
由于51单片机具有丰富的外部中断、定时器等功能,因此我们可以很好地利用这些硬件资源来实现各种功能。
同时,在编写程序时,我们也需要充分发挥51单片机的硬件优势,例如使用定时器来完成计时任务,使用外部中断来完成输入检测等等。
单片机实验报告(相当不错,有具体实验结果分析哦)
学生姓名:学号:专业班级:实验类型:□ 验证□ 综合□ 设计□ 创新实验日期:实验成绩:实验一 I/O 口输入、输出实验地点:基础实验大楼A311一、实验目的掌握单片机P1口、P3口的使用方法。
二、实验内容以P1 口为输出口,接八位逻辑电平显示,LED 显示跑马灯效果。
以P3 口为输入口,接八位逻辑电平输出,用来控制跑马灯的方向。
三、实验要求根据实验内容编写一个程序,并在实验仪上调试和验证。
四、实验说明和电路原理图P1口是准双向口,它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口作为输入口时,必须先对它置高电平使内部MOS管截止。
因为内部上拉电阻阻值是20K~40K,故不会对外部输入产生影响。
若不先对它置高,且原来是低电平,则MOS管导通,读入的数据是不正确的。
本实验需要用到CPU模块(F3区)和八位逻辑电平输出模块(E4区)和八位逻辑电平显示模块(B5区)。
2学生姓名:学号:专业班级:实验类型:□ 验证□ 综合□ 设计□ 创新实验日期:实验成绩:五、实验步骤1)系统各跳线器处在初始设置状态。
用导线连接八位逻辑电平输出模块的K0 到CPU 模块的RXD(P3.0 口);用8 位数据线连接八位逻辑电平显示模块的JD4B 到CPU 模块的JD8(P1 口)。
2)启动PC 机,打开THGMW-51 软件,输入源程序,并编译源程序。
编译无误后,下载程序运行。
3)观察发光二极管显示跑马灯效果,拨动K0 可改变跑马灯的方向。
六、实验参考程序本实验参考程序:;//******************************************************************;文件名: Port for MCU51;功能: I/O口输入、输出实验;接线: 用导线连接八位逻辑电平输出模块的K0到CPU模块的RXD(P3.0口);;用8位数据线连接八位逻辑电平显示模块的JD2B到CPU模块的JD8(P1口)。
单片机实验报告二 单片机IO口实验
南昌大学实验报告学生姓名:学号:专业班级:实验类型:⃞验证⃞综合⃞设计⃞创新实验日期:2019.4.16 实验成绩:实验二单片机I/O口实验(一)实验目的1.掌握单片机最小系统的构成,学习如何控制I/O口来驱动发光二极管,掌握移位和软件延时程序的编写。
2.熟练掌握STC型开发板的使用方法和注意事项。
3.掌握应用STC_ISP烧录过程;(二)设计要求利用51单片机及4个LED发光二极管,设计一个单片机流水灯程序,P4.7 /P4.6/ P1.6/ P1.7 来演示跑马灯。
其中流水灯的变化形式多样。
(三)实验原理STC实验箱单片机型号为IAP15W4K32S4-Student,其在线编程与在线仿真可由Keil uVision4集成开发环境和STC系列单片机在线可编程(ISP)电路实现:1.设置STC仿真器:运行STC-ISP在线编程软件,选择“keil 仿真设置”选项,如图1所示,单击“添加型号和头文件到keil中/ 添加STC仿真器驱动到keil中”,弹出“浏览文件夹”对话框,在浏览文件夹中选择keil的安装目录,单击“确定”按钮即完成添加。
根据所用芯片,单击“将IAP15W4K32S4-Student设置为仿真芯片”。
图12.Keil uVision4环境设置:选择菜单命令Project →Options for Target →Debug,选中“STC Monitor-51 Driver”,勾选“Load Application at Startup”选项和“Run to main()”选项,如图2所示。
单击图2右上角的“settings”按钮,弹出硬件参数设置对话框,如图2所示,根据仿真电路所使用的串口号(本机所用为串口5)选择串口端口,如图3所示:图2图33.STC15单击串口TTL电平通信模块结构如图4所示,P1.6、P1.7、P4.6、P4.7所连接的LED灯为共阳极LED,控制对应I/O口为低电平即可点亮LED。
单片机原理实验报告
实验一:系统认识实验一、设计目的:1. 学习 Keil C51 集成开发环境的操作;2. 熟悉 TD-51 系统板的结构及使用。
二、设计内容:编写程序,将 00H~0FH 共 16 个数写入单片机内部 RAM 的 30H~3FH 空间。
三、设计步骤:1. 创建 Keil C51 应用程序(1)运行 Keil C51 软件,进入 Keil C51 集成开发环境。
(2)选择工具栏的 Project 选项,弹出下拉菜单,选择 NewProject 命令,建立一个新的μVision2 工程。
这时会弹出文件保存对话框,选择工程目录并输入文件名 Asm1 后,单击保存。
(3)工程建立完毕后,μVision2 会马上弹出器件选择窗口。
器件选择的目的是告诉μVision2 使用的 80C51 芯片的型号是哪一个公司的哪一个型号,不同型号的 51 芯片内部资源是不同的。
此时选择 SST 公司的 SST89E554RC。
(4)到此建立好一个空白工程,现在需要人工为工程添加程序文件,如果还没有程序文件则必须建立它。
选择工具栏的 File 选项,在弹出的下拉菜单中选择 New 目录。
(5)输入程序,完毕后点击“保存”命令保存源程序,将 Text1 保存成Asm1.asm。
Keil C51 支持汇编和 C 语言,μVision2 会根据文件后缀判断文件的类型,进行自动处理,因此保存时需要输入文件名及扩展名.ASM 或.C。
保存后,文件中字体的颜色会发生一定变化,关键字会变为蓝色。
(6)程序文件建立后,并没有与 Asm1.Uv2 工程建立任何关系。
此时,需要将 Asm1.asm 源程序添加到 Asm1.Uv2 工程中,构成一个完整的工程项目。
在Project Window 窗口内,选中Source Group1 点击鼠标右键,选择 Add Files to Group‘Source Group1’命令,此时弹出添加源程序文件对话框,选择文件Asm1.asm,点击 Add 命令按钮即可将源程序文件添加到工程中。
单片机流水灯实验总结
篇一:单片机实验报告——流水灯电子信息工程学系实验报告课程名称:单片机原理及接口实验项目名称:实验2 流水灯实验时间: 2011-10-21 班级:电信092 姓名:蔡松亮学号: 910706247一、实验目的:进一步熟悉keil 仿真软件、proteus仿真软件的使用。
了解并熟悉单片机i/o口和led灯的电路结构,学会构建简单的流水灯电路。
掌握c51中单片机i/o口的编程方法和使用i/o口进行输入输出的注意事项。
二、实验原理:mcs-51系列单片机有四组8位并行i/o口,记作p0、p1、p2和p3。
每组i/o口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行i/o端口即可以按字节操作,又可以按位操作。
当系统没有扩展外部器件时,i/o端口用作双向输入输出口;当系统作外部扩展时,使用p0、p2口作系统地址和数据总线、p3口有第二功能,与mcs-51的内部功能器件配合使用。
以p1口为例,内部结构如下图所示:图 p1口的位结构作输出时:输出0时,将0输出到内部总线上,在写锁存器信号控制下写入锁存器,锁存器的反向输出端输出1,下面的场效应管导通,输出引脚成低电平。
输出1时,下面的场效应管截止,上面的上拉电阻使输出为1。
作输入时:p1端口引脚信号通过一个输入三态缓冲器接入内部总线,再读引脚信号控制下,引脚电平出现在内部总线上。
i/o口的注意事项,如果单片机内部有程序存贮器,不需要扩展外部存贮器和i/o接口,单片机的四个口均可作i/o口使用;四个口在作输入口使用时,均应先对其写“1”,以避免误读;p0口作i/o口使用时应外接10k的上拉电阻,其它口则可不必;p2可某几根线作地址使用时,剩下的线不能作i/o口线使用;p3口的某些口线作第二功能时,剩下的口线可以单独作i/o口线使用。
三、实验环境:硬件:pc机,基本配置cpu pii以上,内存2g 软件:keil 2, proteus 7.5四、实验内容及过程:1、用proteus画流水灯电路图流程:1)、运行proteus仿真软件,单击pick from libraries,打开搜索元器件窗口,如图 1 所示:图 1 打开搜索元器件窗口2)、搜索添加元器件,如图2 所示:图2 搜索添加元器件窗口3)、添加元器件,修改元器件的参数,绘制流水灯原理图,元器件参数为c1=c2=20pf、c3=10uf;r1=r2=r3=r4=r5=r6=r7=r8=470欧姆、r9=10k欧姆;晶振=12m;vcc=5v。
单片机实验报告
目录一、实验一 (1)二、实验二 (7)三、实验三 (11)四、实验四 (15)实验一定时/计数器验证实验一、实验目的熟悉定时/计数器T0的特点,学会合理选择定时方式并能根据具体情况结合软件的方式定时;二、实验设备及器件IBMPC机一台PROTEUS硬件仿真软件KeilC51;三、实验内容用AT89C51单片机的定时/计数器T0产生1s的定时时间,作为秒计数时间,当1s产生时秒计数加1;秒计数到60时,自动从0开始;四、实验要求要求采用Proteus软件实现上述实验;五、实验步骤1.打开ProteusISIS编辑环境,按照表1-1所列的元件清单添加元件;元件全部添加后,在ProteusISIS的编辑区域中按图1-1所示的原理图连接硬件电路;图1-1电路原理图2.根据参考程序绘出流程图,并辅以适当的说明;流程图如图1-2所示:图1-2程序流程图3.打开KeilμVision4,新建Keil项目,选择AT89C51单片机作为CPU,将参考程序导入到“SourceGroup1”中;在“OptionsforTarget”对话窗口中,选中“Output”选项卡中的“CreateHEXFile”选项和“Debug”选项卡中的“Use:ProteusVSMSimulator”选项;编译汇编源程序,改正程序中的错误;4.在ProteusISIS中,选中AT89C51并单击鼠标左键,打开“EditComponent”对话窗口,设置单片机晶振频率为12MHz,在此窗口中的“ProgramFile”栏中,选择先前用Keil生成的.HEX文件;在ProteusISIS的菜单栏中选择“File”→“SaveDesign”选项,保存设计,在ProteusISIS的菜单栏中,打开“Debug”下拉菜单,在菜单中选中“UseRemoteDebugMonitor”选项,以支持与Keil的联合调试;5.在Keil的菜单栏中选择“Debug”→“Start/StopDebugSession“选项,或者直接单击工具栏中的“Debug”→“Start/StopDebugSession”图标,进入程序调试环境;按“F5”键,顺序运行程序;调出“ProteusISIS”界面可以看到7段数码管显示从0~59s的计数值,每个数值显示1s,如图1-3所示;图1-3程序运行结果六、实验程序SECOND EQU 30HCOUNT EQU 31HORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV SECOND,00HMOV COUNT,00HMOV DPTR,TABLECLR AMOV P0,AMOV P2,AMOV TMOD,00HMOV TH0,65536-50000/256MOV TL0,65536-50000MOD256SETB TR0SETB ET0SETB EAMOVIE,82HLJMP $INT_T0:MOV TH0,65536-50000/256MOV TL0,65536-50000MOD256INC COUNTMOV A,COUNTCJNE A,20,I2MOV COUNT,00HINC SECONDMOV A,SECONDCJNE A,60,I1MOV SECOND,00HI1: MOV A,SECONDMOV B,10HDIV ABMOVC A,A+DPTRMOV P0,AMOV A,BMOVC A,A+DPTRMOV P2,AI2: RETITABLE: DB 3FH,06H,5BH,4FH,66HDB 6DH,7DH,07H,7FH,6FHEND七、思考题1.罗列一下Proteus软件的能带给我们的好处,指出一点最能帮助你的地方;使用Proteus软件能使我们方便的搭建电路,同时在没有元器件的情况下进行便于仿真,方便我们在将程序写入单片机前确认运行是否正确,同时可在采购器件之前即可开始开发产品,而不必等到器件采购完后搭建电路才进行程序调试;2.用Proteus界面中的播放键运行仿真与KeilμVision4的环境中联调运行它们两者的区别在什么地方3.用Proteus界面中的播放键运行仿真仅可以观察运行结果,即程序运行在硬件表面上的表现;而联调的时候可以再Keil软件里查看各寄存器和存储器的状况,即硬件的内部情况;4.Keil软件软件仿真与Proteus的仿真对比;使用Proteus仿真可从硬件的角度观察仿真结果,使仿真结果更加形象直观,使我们可从硬件运行状态清楚的判断运行结果是否正确;而在Keil环境中则是从程序的角度通过观察程序中数据的变化来观察仿真结果,需要对程序运行结果充分了解;八、实验总结及相关问题通过本次实验了解了Ptoteus软件的使用方法,以及在掌握了Keil的使用方法下,学会了Proteus与Keil软件联调的方法;在用Proteus中由于忽略了要在总线处放置网络标号导致联调失败,最后通过观察发现数码管引脚电平无变化发现此问题,放置网络标号后运行仿真时数码管引脚电平发生变化可是数码管却没有变亮,经过多次检查接线,未发现接线错误后,觉得可能是软件本身错误,故将总线及数码管周围硬件线路重新绘制一遍后再次运行仿真及可得到图1-3的结果;实验二单片机I/O口控制实验一、实验目的利用单片机的P1口作IO口,使同学学会利用P1口作为输入和输出口;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.编写一段程序,用P1口作为控制端口,使D1区的LED轮流亮;2.编写一段程序,用P1.0~P1.6口控制LED,P1.7控制LED的亮和灭P1.7接按键,按下时LED亮,不按时LED灭;四、实验要求学会使用单片机的P1口作IO口,如果有时间同学也可以利用P3口作IO口来做该实验;五、实验步骤1.用导线把A2区的J61接口与D1区的J52接口相连;原理如图2-1所示;图2-1实验二原理图2.先编写一个延时程序;延时程序见程序1子程序DELAY;3.将LED轮流亮的程序编写完整并使用TKStudyICE调试运行;LED轮流亮程序见程序1;调试运行结果:D1区LED轮流亮;4.使用导线把A2区的J61接口的P1.0~P1.6与D1区的J52接口的LED1~LED7相连,另外A2区J61接口的P1.7与D1区的J53的KEY1相连;5.编写P1.7控制LED的程序,并调试运行;按下K1看是否全亮;P1.7控制LED的程序见程序2;调试运行结果:按下P1.7后D1区LED全灭;6.A2区J61接口的P1.7与D1区的J54的SW1相连;然后再使用TKStudyICE运行程序,查看结果;P1.7控制LED的程序见程序2;调试运行结果:按下P1.7后D1区LED全亮;六、实验参考程序程序1:ORG 0000HLJMP MAINORG 0100HMAIN: MOV A,0FFHCLR CMAINLOOP:CALL DELAYRLC AMOV P1,ASJMP MAINLOOPDELAY: MOV R7,0LOOP: MOV R6,0DJNZ R6,$DJNZ R6,$DJNZ R6,$DJNZ R7,LOOPRETEND程序2:ORG 000HLJMP MAINORG 0100HMAIN: JB P1.7,SETLEDCLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP MAINSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6SJMP MAINEND七、实验思考题1.请同学思考一下,想出几个实现以上功能的编程方法;程序1可利用单片机的定时计数器通过选择定时计数器工作方式和预置初值设定延时时间,通过定时计数器产生的中断在中断程序中对A进行移位后输出至P1口;程序2可在判断P1.7高低电平后根据判断结果直接将80H或7F直接送P1口而不必逐位进行位操作;2.请同学再思考一下,第二个程序中如果使用KEY1作为外部中断控制LED的亮和灭时,程序应如何修改;此时将KEY1接/INT0口,在主程序中开启外部中断设置外部中断触发方式,通过中断服务子程序控制LED亮灭;程序如下所示:ORG 000HLJMP MAINORG 0003H ;中断服务程序LJMP SETLEDMAIN: MOV SP,40HSETB ET0 ;开外部中断CLR IT0 ;设置为电平触发SETB EACLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP CLRLEDSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6RETIEND八、实验总结及相关问题通过本次实验掌握了使用TKStudyICE进行硬件仿真调试的方法,在设置仿真器驱动程序声明时对C:\Keil目录下的Tools.ini文件添加描述时,由于添加的路径错误导致无法进行硬件仿真调试,修改为正确路径后方可在DEBUG窗口中的Use选项中找到对应的选项;使用TKStudyICE进行硬件仿真调试相比本学期的电子系统设计中用到的调试方法更快捷,使用更方便;与此同时,通过本次实验对单片机的I/O控制有了更深入的了接,同时加深入对单片机I/O编程的理解;实验三串转并I/O口实验一、实验目的熟悉并掌握串转并的I/O口扩展方法;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.写程序,通过单片机的P1口控制74HC164的串行输入端口,实现串并转换;2.验证串并转换数据的正确性;四、实验要求熟悉串并转换芯片的工作原理,学会使用串并转换芯片扩展单片机的I/O口资源;表3-174HC164真值表五、实验步骤1.短接C5区JP10接口,将C5区J43接口与A2区J61接口的P10~P13对应相连CLK对P10等等;如图3-1所示;图3-1实验三原理图2.运行编写好的软件程序,完成一次串并转换;实验程序见实验参考程序;2.使用C2区的逻辑笔或D1区的J52接口LED指示灯测试并行输出数据Q0~Q7数据的正确性;调试运行结果:通过观察LED的亮灭情况可判断完成一次串并转换,且转换结果正确无误;六、实验参考程序CLK EQU P1.0DINA EQUP1.1DINB EQU P1.2CLR164 EQUP1.3ORG 0000HLJMP MAINORG 0100HMAIN: MOV SP,60HNOPCLR CLKSETB DINBCLR CLR164SETB CLR164MOV A,0FFHMOV R4,08HSLCHG: RLC AMOV DINA,CSETB CLKNOPCLR CLKNOPDJNZ R4,SLCHGSJMP$END七、实验思考题参考图3-2电路图,尝试编写软件程序,实现8位LED流水灯的控制;图3.2实验原理图可利用单片机的定时计数器通过选择定时计数器工作方式和预置初值设定延时时间,通过定时计数器产生的中断在中断程序中对A进行移位;程序如下所示:CLK EQU P1.0DINA EQUP1.1DINB EQU P1.2CLR164 EQUP1.3ORG 0000HLJMP MAINORG 000BH ;定时器0中断服务程序LJMP SLCHGMAIN: MOV SP,60HNOPCLR CLKSETB DINBCLR CLR164SETB CLR164MOV A,0FFHMOV TMOD,01H ;定时器0工作方式1MOV TH0,18H ;送2ms时间常数MOV TL0,0FCHSETB TR0 ;开中断SETB ET0SETB EASJMP $SLCHG: MOV TH0,18HMOV TL0,0FCHRLC AMOV DINA,CSETB CLKNOPCLR CLKRETIEND八、实验总结及相关问题由于具有之前实验的基础所以本实验基本没碰到什么问题,调试运行都符合实验要求,通过本次实验对串并转化程序的编写有了一定了解,通过编写流水灯程序加深了对单片机串并口的了解;实验四继电器控制实验一、实验目的加深理解继电器的工作原理和特点,掌握利用单片机的IO口控制继电器的一般方法;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.利用D1区的拨动开关和LED,学习继电器的工作原理和特点;2.编写一段程序,用P1.0口控制继电器,继电器控制LED的亮和灭,COM与CLOSE连通时,一盏LED亮;不连通时该LED灭;COM与OPEN连通时,另一盏LED亮,不通时该LED灭;四、实验要求学会继电器的使用和利用单片机的IO口控制继电器的方法;五、实验步骤图4-1继电器驱动控制电路图1.用短路帽短接JP7,使用导线把D1区J54接口的SW1与C7区J9接口的KJ任意一根针相连接;2.使用导线把D1区J52接口的LED1、LED2与C7区J103接口的OPEN1,CLOSE1分别相连,另外C7区J103接口的COM1接地GND;3.接好线后,同学可以拨动D1区的SW1拨动开关,观察现象拨到1时LED2亮,拨到0时LED1亮,并得出结论;运行结果:拨到1时LED2亮,拨到0时LED1亮,说明每拨动一次开关改变一次继电器的状态;4.然后把C7区J9接口的KJ改接到A2区的J61接口的P10;再编写一个程序程序参考实验二,使P1.0口延时一段时间后改变电平值,来控制继电器的开关;实验程序见实验参考程序;调试运行结果:两个LED交替变亮,继电器状态不断改变;六、实验参考程序ORG 0000HLJMP MAINORG 0100HMAIN: MOV R7,0LOOP: MOV R6,0DJNZ R6,$DJNZ R6,$DJNZ R6,$DJNZ R7,LOOPCPL P1.0SJMP MAINEND七、实验思考题1.请同学思考一下,改由OPEN2、COM2、CLOSE2时本实验如何进行;同使用OPEN1、COM1和CLOSE1时连接方法类似,把D1区J52接口的LED1、LED2与C7区J103接口的OPEN2,CLOSE2分别相连,另外C7区J103接口的COM2接地GND即可;2.请同学再思考一下,继电器的用途,并举例说明;继电器是一种电控制,是当输入量激励量的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器;它具有又称输入回路和被控制系统又称输出回路之间的互动关系;通常应用于自动化的控制中,它实际上是用小电流去控制大电流运作的一种“自动开关”;故在电路中起着自动调节、安全保护、转换电路等作用;按照其工作原理可有以下应用:电磁继电器固体继电器温度继电器舌簧继电器时间继电器高频继电器极化继电器其他类型的继电器八、实验总结及相关问题由于具有之前实验的基础所以本实验基本没碰到什么问题,调试运行都符合实验要求,通过本次实验了解了继电器的控制方法;对继电器这一器件有了一定了解;。
单片机实训报告结果分析
一、引言单片机作为一种重要的嵌入式系统核心,广泛应用于工业控制、智能家居、通信设备等领域。
为了提高学生的实践能力和工程素养,我们开展了单片机实训课程。
通过本次实训,学生们不仅学习了单片机的基本原理,还掌握了单片机的编程和硬件调试方法。
以下是本次实训的结果分析。
二、实训目的与内容1. 实训目的(1)使学生掌握单片机的基本原理和组成结构。
(2)使学生熟悉单片机的编程方法和调试技巧。
(3)培养学生动手能力和团队协作精神。
(4)提高学生解决实际问题的能力。
2. 实训内容(1)单片机基本原理和组成结构。
(2)单片机的编程语言(如C语言、汇编语言)。
(3)单片机的硬件调试方法。
(4)单片机应用系统的设计与实现。
三、实训过程1. 实训准备(1)教师讲解单片机基本原理、编程方法和调试技巧。
(2)学生预习相关教材和资料。
(3)学生熟悉实验设备和工具。
2. 实训实施(1)学生分组进行实验,每组选择一个实训项目。
(2)学生按照实训指导书的要求,完成实验任务。
(3)教师巡回指导,解答学生提出的问题。
(4)学生进行实验报告的撰写。
四、实训结果分析1. 学生掌握单片机基本原理和组成结构通过实训,学生了解了单片机的起源、发展、分类和应用领域。
同时,学生掌握了单片机的组成结构,如中央处理器(CPU)、存储器、输入/输出接口等。
2. 学生熟悉单片机的编程方法和调试技巧在实训过程中,学生学习了单片机的编程语言(如C语言、汇编语言),掌握了程序设计的基本方法。
此外,学生还学习了单片机的调试技巧,能够熟练使用调试工具进行程序调试。
3. 培养学生的动手能力和团队协作精神在实训过程中,学生需要自己动手搭建电路、编写程序、调试设备,这有助于提高学生的动手能力。
同时,学生在分组进行实验时,需要相互协作、共同解决问题,培养了团队协作精神。
4. 提高学生解决实际问题的能力在实训过程中,学生需要根据项目需求,设计电路、编写程序、调试设备,解决实际问题。
单片机实验报告二-数码管显示实验
单片机实验报告二-数码管显示实验摘要:本实验使用单片机控制数码管的显示,在实验过程中通过学习单片机的GPIO口的编程,调试程序、调节电路来达到正确的显示效果。
最终按照要求实现了单片机控制数码管的计数器。
关键词:单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件,广泛应用于计时器、计数器、仪表等电子产品中。
本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解,同时了解数码管的原理。
本实验主要分为两部分:数码管显示基础实验和数码管控制开关实验。
通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。
二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号,例如“0”到“9”。
表示不同数字的符号被编码成一个数字码。
七段数码管用一个七段数码字母来表示数字,如下表所示:| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭,可以实现不同符号显示。
单片机实验报告(完整版)
单片机原理与应用实验报告学院(部):专业:学生姓名:班级:学号:最终评定成绩:实验一存储器读写一、实验目的:1、掌握寄存器、存储器读写等汇编指令;2、掌握编程软件编辑、编译、调试等基本操作。
二、实验仪器设备1.PC机,1台2.WAVE软件开发系统三、实验内容及步骤:1、将下面的汇编程序输入到W A VE集成开发软件中ORG 0000HSJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08HMOV R1,#70HMOV DPTR,#2000HLOOP:MOVX A,@R1MOVX A,@DPTRINC R1INC ADJNZ R7,LOOPSJMP $END2、选择菜单“仿真器”→“仿真器设置”,按下图所示完成软件初始设置。
3、选择菜单“项目”下“编译”,编译通过后,选择“单步运行”,观察记录寄存器(R0、R1)、累加器(A)、程序状态字(PSW)、外部存储器(2000H单元)、I/O端口(P1)的数据变化。
四、源程序源程序:ORG 0000H ;定义起始地址SJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08H ;给内部RAM的70H单元赋初值MOV R1,#70H ;使R1指向内部70H单元MOV DPTR,#2000H ;定义外部存储器开始单元LOOP:MOVX A,@R1 ;将R1所指向的70H的内容赋给AMOVX @DPTR,A;将A的内容赋给外部存储器单元INC R1 ;内部RAM地址加1INC DPTR ;外部存储器地址加1DJNZ R7,LOOP ;循环,直到RAM中70H~7FH;单元的内容全部相应赋给;外部2000H~2007H单元SJMP $END3、记录下程序单步运行时,寄存器(R0、R1)、累加器(A)、程序状态字(PSW)、外部存储器(2000H单元)、I/O端口(P1)的数据变化。
五、仿真效果图实验二I/O端口操作一、实验目的:1、掌握I/O端口读写等基本汇编指令;2、掌握单片机最小系统硬件电路设计及仿真软件PROTEUS仿真、调试等基本操作方法。
最新单片机实习报告~完整版
关于单片机应用实习的实习报告一、实习目的本次实习的目的在于加深对MCS-51单片机的理解,初步掌握单片机应用系统的设计方法;掌握常用接口芯片的正确使用方法;强化单片机应用电路的设计与分析能力;提高学生在单片机应用方面的实践技能;培育学生综合运用理论知识解决问题的能力,力求实现理论结合实际,学以至用的原则。
二、设计题目: 单片机数据采集系统设计三、功能描述1.实时采集0-5V的电压信号;2.将采集的0-5V的电压信号实时显示;3.可以轮流采集8路通道,或指定通道数据;4.可以设定报警上下限,并报警。
四、方案设计4.1系统分析根据系统功能要求,可将系统组成结构分成四大部分。
单片机控制中心、键盘接口。
其中,单片机控制中心是核心。
MCU根据按键输入,可切换不同的显示模式或设置不同的参数。
数码显示管第2至4位将实时采集的0~5V电压,数码管第1位显示指定通道数。
通过按键可切换到设定电压上下限报警的模式。
由于我组单片机实验板缺少烽鸣器,因此利用LED 灯来报警。
以下是系统组成结构图:图1 系统组成结构图五、硬件电路设计5.1 单片机最小系统设计最小系统包括CPU 时钟与复位电路,其原理图如下:图2单片机最小系统设计5.2 显示电路设计数 码 管 显 示 显示上下限报警电压 实时显示采集的电压信号 LED 灯 报 警 单片机控制中心键盘接口数码管主要是用于数字的显示,图中采用共阴极。
电源+5V通过470欧的电阻直接给数码管的7个段位供电,P0.0-P0.7对应了两个接数码管的a,b,c,d,e,f,g和小数点位p,P1.0,P1.1,P1.2,P1.3接位选码。
其原理图如下:图3 显示电路设计5.3 按键电路设计其原理图如下:图4 按键电路设计5.4 A/D转换电路设计其原理图如下:图5 A/D转换电路设计5.5 电源电路设计单片机工作电压为5V。
一般使用USB接口供电,直接从USB接口获取5V电源。
其原理如下图。
单片机实验报告求16个数的平均值
贵州大学计算机科学与技术学院计算机科学与技术系上机实验报告课程名称:单片机原理班级:实验日期:2013/11/22 姓名:学号:指导教师:实验序号:实验成绩:一、实验名称:求十六个数的平均数二、实验目的及要求1、熟悉单片机的指令,学习简单程序的编写和使用。
2、掌握和了解求16个数的平均值的编程原理和编程方法。
三、实验环境Windows XPKeil单片机编程软件Protues 仿真软件四、实验内容1、熟悉C8051在汇编软件Keil上的使用,2、求十六个数的平均数,并将结果通过实验箱上输出。
五、算法描述及实验步骤六、调试过程及实验结果将在keil软件中写的程序编译成.hex类型文件并在Protues仿真软件中运行的结果如下:DI和D5亮表示运行结果是17,这与16个数的(02H+04H+06H+08H+0AH+0CH+0EH+10H+12H+14H+16H+18H+1A H+1CH+1EH+20H)/10H=11H的结果计算一致,所以该实验正确。
七、总结通过是要进一步熟悉了之前对于51单片机的开发环境,巩固掌握了单片机开发语言的使用以及循环结构的设置及调用。
通过上机,将书本上学习到的知识运用到实际中,使自己的编程能力得到提高。
八、附录$nomod51$include(c8051f020.INC)ORG 0000HSJMP STARTSTART:MOV R0,#60HMOV A,#TABLP1:MOV R7,AMOVC A,@A+DPTR MOV @R0,AINC R0MOV A,R7INC ACJNE R0,#70H,LP1Mov R0,#60HMov A,@R0Mov R3,#0NEXT:MOV A,R2INC R0ADD A,@R0MOV R2,AMOV A,R3ADDC A,#00HMOV R3,ACJNE R0,#6FH,NEXT MOV R0,#04HMOV A,R2MOV R5,AMOV R6,#00H LOOP:CLR CMOV A,R3RRC AMOV R3,AMOV A,R5RRC AMOV R5,ARRC AMOV R6,ADJNZ R0,LOOPMOV A,R5MOV P3,ATAB: DB 02H,04H,06H,08H,0AH,0CH,0EH,10H,12H,14H,16H,18H,1AH,1CH,1E H,20HSJMP $END。
单片机设计实验报告简单计算器的设计
目录1.总体方案选择 (2)1.1 实验要求: (2)1.2方案设计 (2)2.硬件原理电路图的设计及分析 (2)2.1主控模块 (2)2.1.1 STC89C52单片机主要特性 (3)2.1.2 STC89C52单片机管脚图 (4)2.1.3 STC89C52单片机的中断系统 (4)2.1.4 STC89C52单片机的定时/计数器 (4)2.2矩阵键盘模块设计: (5)2.2.1矩阵键盘原理介绍 (5)2.2.2矩阵键盘电路设计 (5)2.3 LCD液晶显示器简介 (6)2.3.1液晶模块简介 (6)2.3.2液晶显示部分与89S52的接口 (7)3系统软件设计 (9)3.1系统软件流程图 (9)3.2系统整体原理图 (10)4.系统调试 (11)4.1硬件调试 (11)4.2软件调试 (11)4.3调试结果 (12)5. 心得体会 (13)1.总体方案选择1.1 实验要求:1)通过小键盘实现数据的输入,并在LED数码管上显示2)实现+、-、*、/3)在LED数码管上显示结果4)并有清零,退出功能1.2方案设计本系统以STC89C52单片机为控制核心,对系统进行初始化,主要完成对键盘的响应、液晶显示灯功能的控制,起到总控和协调各模块之间工作的作用。
单片机通过检测键盘读取使用者按下对用功能的按键,然后通过单片机内部运放把运算的结果显示在液晶屏幕上。
图1-1系统结构框图本系统结构如图1-1所示,本设计可分为以下模块:单片机主控模块、键盘模块、功率放大模块、闹铃模块、按键设置模块。
下面对各个模块的设计方案逐一进行论证分析。
2.硬件原理电路图的设计及分析2.1主控模块STC89C52有40个引脚,4个8位并行I/O口,1个全双工异步串行口,同时内含5个中断源,2个优先级,2个16位定时/计数器。
STC89C52的存储器系统由4K的程序存储器(掩膜ROM),和128B的数据存储器(RAM)组成。
STC89C52单片机的基本组成框图见图2-1。
单片机占空比为50%的矩形波实验报告
单片机占空比为50%的矩形波实验报告单片机实验报告一、实验目的 1. 了解 32 位单片机(STM32 系列)原理及其应用,熟悉单片机的资源,掌握单片机的最小系统设计及扩展技术,掌握单片机的编程语言。
2. 通过本实验了解 LCD 液晶工作原理,能通过编程操作液晶的显示。
3. 通过本实验介绍以太网的通信原理,能够在计算机与实验系统间通过以太网展开数据传输。
二、实验设备 STM32 实验系统一套,PC 机一台。
三、实验原理 1. I/O 口及定时器实验:STM32 的 GPIO 口掌控 4 个发光二极管,介绍其硬件相连接方式,学会采用 STM32 的一个定时器,掌控对定时器计时方式的编程。
编写程序循环照亮 4 个发光二极管,掌控照亮时间为 1 秒钟闪光。
2. LCD 实验:掌握 STM32 单片机与液晶之间的硬件连接方式,单片机如何驱动液晶进行显示。
3. 串行口通信实验:掌控 STM32 单片机与计算机之间的硬件相连接方式,介绍二者之间的传输协议,展开数据传输。
四、内容与步骤 1. 学会使用 IAR 的编译链接调试环境,熟悉 IAR 中有关 STM32 使用到的库,并能顺利建立包含各种库文件的工程。
2. I/O 口实验:在创建工程的基础上能够照亮发光二极管。
3. 定时器实验:循环定时(用定时器做)点亮 4 个灯,即每 1 秒闪烁点亮一个灯,循环往复(或叫跑马灯实验)。
4. LCD 实验:通过自行撰写库文件和介绍液晶显示字库,能够在液晶上表明“北京航空航天大学机械工程及自动化学院”字样。
5. 串行口通信实验:编写串行口通信实验程序,能在计算机与 STM32 系统间进行ASCII 码的传输。
五、关键源代码1. I/O 口及定时器实验 //通过定时器 4 中断函数实现跑马灯 voidTIM4_IRQHandler() //定时器 4 中断函数 { if (TIM_GetITStatus(TIM4,TIM_IT_Update) != RESET) { TIM_ClearITPendingBit(TIM4, TIM_IT_Update);switch (aaa) { case 0:{ GPIO_ResetBits(GPIOD, GPIO_Pin_11); GPIO_SetBits(GPIOD, GPIO_Pin_8);break;} case 1:{ GPIO_ResetBits(GPIOD, GPIO_Pin_8);GPIO_SetBits(GPIOD, GPIO_Pin_9);break;} case 2:{ GPIO_ResetBits(GPIOD,GPIO_Pin_9); GPIO_SetBits(GPIOD, GPIO_Pin_10); break;} case3:{ GPIO_ResetBits(GPIOD, GPIO_Pin_10); GPIO_SetBits(GPIOD, GPIO_Pin_11);break;} } aaa++; if(aaa==4) aaa=0; } } int main() { RCC_Configuration();//配置系统时钟 NVIC_Configuration(); //配置中断 GPIO_Initialize(); //初始化 I/O 口 TIME_Initialize(); //初始化定时器 4 while(1); } 2. LCD 实验//在字体库文件中创建汉字点阵数组 hanzi[14][32],而后逐个显示字体库中的汉字const unsigned charhanzi[14][32]={ {0x04,0x40,0x04,0x40,0x04,0x40,0x04,0x44,0x04,0x4E,0x7C,0x58,0x04,0x60,0x04,0x40,0x04,0x40,0x04,0x40,0x0C,0x40,0x34,0x42,0xE4,0x42,0x44,0x42,0x04,0x3E,0x00,0x00}, //北{0x02,0x00,0x01,0x08,0x7F,0xFC,0x00,0x00,0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x01,0x00,0x09,0x30,0x19,0x18,0x31,0x0C,0x41,0x08,0x05,0x00,0x02,0x00}, //京…,} //汉字图形数组,这里只得出了“北”和“京”,全部的存有“汤志达贾英杰北京航空航天大学” void LCD_ShowHZ(u8 x, u16 y, u8 num, u8 size, u16 PenColor,u16 BackColor) //表明单个 16*16 汉字 { #define MAX_CHAR_POSX 232 #defineMAX_CHAR_POSY 304 u8 temp; u8 pos,t; if(x>MAX_CHAR_POSX||y>MAX_CHAR_POSY) //少于表明范围,选择退出 return; if(XY) // 竖屏表明{ LCD_WindowMax(x,y,x+size,y+size); //设置窗口 LCD_WriteReg(0x11, 0x);LCD_SetCursor(x, y); } else /横屏表明 { LCD_WindowMax(x,y-size,x+size,y); //设置窗口 LCD_WriteReg(0x11, 0x); LCD_SetCursor(x,y-1); //设置光标边线 } LCD_WriteRAM_Prepare(); //已经开始载入GRAM for(pos=0;posRCC_Configuration(); //时钟布局 LCD_Init(); //初始化 LCD模块 LCD_Clear(WHITE); for(u8 i=0;i<3;i++) LCD_ShowHZ(50+i*16, 100, i, 16, RED, WHITE); for(;i<6;i++) //表明“贾英杰” LCD_ShowHZ(130+i*16, 100, i, 16,RED, WHITE); for(;i<14;i++) //表明“北京航空航天大学” LCD_ShowHZ(50+i*16,200, i, 16, RED, WHITE); while(1); } 3. 串行口通信实验 //通过串口通信不断向上位机传送“buaa” void Uart1_PutChar(u8 ch) //传送单个字符{ USART_SendData(USART1, ch); while (USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET); } int main() { RCC_Configuration();USART1_Configuration() ; //须要恰当设置波特率 while(1) { char a[10]="buaa"; for(int i=0;a[i]!="\0";i++) Uart1_PutChar(a[i]); } } 任课教师评语:任课教师盖章:考核日期:年月日单片机实验单片机实验七单片机实验2单片机实验十三1实验内容报告单RCC_Configuration(); //时钟配置 LCD_Init(); //初始化 LCD 模块LCD_Clear(WHITE); for(u8 i=0;i<3;i++) LCD_ShowHZ(50+i*16, 100, i, 16, RED, WHITE); for(;i<6;i++) //显示“贾英杰” LCD_ShowHZ(130+i*16, 100, i, 16, RED, WHITE); for(;i<14;i++) //显示“北京航空航天大学” LCD_ShowHZ(50+i*16, 200,i, 16, RED, WHITE); while(1); } 3. 串行口通信实验 //通过串口通信不断向上位机发送“buaa” void Uart1_PutChar(u8 ch) //发送单个字符{ USART_SendData(USART1, ch); while (USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET); } int main() { RCC_Configuration();USART1_Configuration() ; //需正确设置波特率 while(1) { char a[10]="buaa"; for(int i=0;a[i]!="\0";i++) Uart1_PutChar(a[i]); } } 任课教师评语:任课教师盖章:考核日期:年月日。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验报告
专业:计算机科学与技术班级:C093
姓名:孙丽君
学号:098677
实验一:数据传送实验
1.实验内容:
将8031内部RAM 40H—4FH单元置初值A0H—A FH,然后将片内RAM 40H—4FH单元中的数据传送到片内RAM 50H—5FH单元。
将程序经模拟调试通过后,运行程序,检查相应的存储单元的内容。
2. 源程序清单:
ORG 0000H
RESET:AJMP MAIN
ORG 003FH
MAIN:MOV R0,#40H
MOV R2,#10H
MOV A,#0A0H
A1:MOV@R0,A
INC R0
INC A
DJNZ R2, A1
MOV R1,#40H
MOV R0, #50H
MOV R2, #10H
A3: MOV A, @R1
MOV @R0, A
INC R0
INC R1
DJNZ R2, A3
LJMP 0000H
3.实验结果:
4. CPU 对8031内部RAM存储器有哪些寻址方式?
答:直接寻址,寄存器寻址,寄存器间接寻址,位寻址。
5. 执行程序后下列各单元的内容是什么?
内部RAM 40H~4FH内容:A0~AF
内部RAM 50H~5FH内容:A0~AF
实验二多字节十进制加法实验
1.实验内容:
多字节十进制加法。
加数首地址由R0 指出,被加数和结果的存储单元首地址由R1指出,字节数由R2 指出。
将程序经模拟调试通过后,运行程序,检查相应的存储单元的内容。
2. 源程序清单:
ORG0000H
RESET: AJMP MAIN
ORG0100H
MAIN: MOV SP, #60H
MOV R0, #31H
MOV@R0, #22H
DEC R0
MOV@R0, #33H
MOV R1, #21H
MOV@R1, #44H
DEC R1
MOV@R1, #55H
MOV R2, #02H
ACALL DACN
HERE: AJMP HERE
DACN: CLR C
DAL: MOV A, @R0
ADDC A, @R1
DA A
MOV@R1, A
INC R0
INC R1
JMP DAL
CLR A
MOV ACC.0 , C
RET
3.实验结果:
4. 加数单元、被加数单元和结果单元的地址和内容为?答:加数单元地址:31H,30H
加数单元内容:22H,33H
被加数单元地址:21H,20H
被加数单元内容44H,55H
结果单元地址:21H,20H
结果单元内容:88H,66H
5. 如何检查双字节相加的最高位溢出?
答:看PSW中的OV位,OV为1,则证明溢出;OV为0,则证明未溢出
实验三数据排序实验
1.实验内容:
将内部RAM 50H—59H中的数据按从小到大的次序排列。
将程序经模拟调试通过后,运行程序,检查相应的存储单元的数据是否为排序状态。
2.源程序清单:
ORG0000H
RESET:AJMP MAIN
ORG0100H
MAIN:MOV SP, #60H
MOV R0, #50H
MOV @R0, #6FH
INC R0
MOV @R0, #6EH
INC R0
MOV @R0, #6AH
INC R0
MOV @R0, #6CH
INC R0
MOV @R0, #6DH
INC R0
MOV @R0, #5BH
INC R0
MOV @R0, #67H
INC R0
MOV @R0, #69H
INC R0
MOV @R0, #68H
INC R0
MOV @R0, #64H
ACALL QUE HERE: AJMP HERE QUE: CLR 00H
MOV R7, #0AH
MOV R0, #50H
MOV A , @R0 L2: INC R0
MOV R2, A
SUBB A, @R0
MOV A, R2
JC L1
SETB 00H
XCH A, @R0
DEC R0
XCH A, @R0
INC R0
L1: MOV A, @R0
DJNZ R7, L2
JB 00H,QUE RET
3.结果
4. 修改程序,按从大到小次序排序后结果:
实验五电子钟实验
实验内容:
熟悉单片机在线仿真调试方法。
将仿真头插入实验板的CPU插座中,再打开电源,输入程序进行调试。
程序运行时,按下S0键,蜂鸣器发出响声,两个数码管开始从零
显示时间,定时器定时时间为一分钟,定时时间到,蜂鸣器再次发出响声,重新按下S0键,重复上述过程。
源程序清单:
ORG 0000H
START:
AJMP MAIN
ORG000BH
AJMP PIT0
ORG0100H
MAIN:
MOV SP,#60H
MOV50H,#00H
MOV51H,#00H
ACALL DISPLAY
MOV TMOD,#01H
MOV TL0,#0B0H
MOV TL1,#3CH
ACALL KEY
CLR P2.7
ACALL LONGDELAY
SETB P2.7
SETB00H
SETB TR0
SETB EA
SETB ET0
MOV30H,#20
ML0:
ACALL DISPLAY
MOV C,00H
JC ML0
CLR P2.7
ACALL LONGDELAY
SETB P2.7
AJMP MAIN
PIT0:
PUSH PSW
PUSH ACC
SETB PSW.3
MOV TL0,#0B0H MOV TH0,#3CH MOV A,30H
DEC A
MOV30H,A
JNZ RET0
MOV30H,#20
MOV R0,#51H
ACALL DAAD1
MOV A,R2
XRL A,#60H
JNZ RET0
ACALL CLR0
CLR00H
RET0:
POP ACC
POP PSW
RETI
DAAD1:
MOV A,@R0
DEC R0
SWAP A
ORL A,@R0
ADD A,#01H
DA A
MOV R2,A
ANL A,#0FH
MOV@R0,A
MOV A,R2
INC R0
ANL A,#0F0H
SWAP A
MOV@R0,A
RET
CLR0:
CLR A
MOV@R0,A
DEC R0
MOV@R0,A
RET
DISPLAY:
MOV A,50H
MOV DPTR,#TABLE MOVC A,@A+DPTR
MOV P2,A
MOV A,51H
MOV DPTR,#TABLE MOVC A,@A+DPTR
MOV P0,A
CLR P0.7
LCALL DELAY
RET
KEY:
MOV C,P3.0
JC KEY
ACALL DELAY
KEY1:
MOV C,P3.0
JNC KEY1
ACALL DELAY
RET
DELAY:
MOV R1,#250
LOOP:
DJNZ R1,LOOP
RET
LONGDELAY:
MOV A,R0
PUSH ACC
MOV A,R1
PUSH ACC
MOV R1,#250
LOOP1:
MOV R0,#250
LOOP2:
NOP
NOP
NOP
NOP
NOP
DJNZ R0,LOOP2
DJNZ R1,LOOP1
POP ACC
MOV R1,A
POP ACC
MOV R0,A
RET
TABLE:
DB
0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H END
3.程序中哪部分为显示程序?
答:是程序中的DISPLAY子程序。
4.程序中如何实现一秒钟的定时?
程序中的用的是方式一来定时的,即T0的十六位来定时的,当加到65536时溢出变为0时,即为定时一次。
现在的振荡频率是12MHz,所以一个机器周期是1微秒,1秒钟即有1000000个机器周期,方式一即为从15536开始加50000,最后定时二十次,完成了一秒钟的定时。
5. 写出各段子程序的作用
答:MAIN函数是定时器的初值设置,而之后的各段子程序作用为:
ML0:二极管的小数点的控制。
PIT0:保存现场,再次设定定时器的初值,使之避免从0开始计时。
RET0:断点弹出,返回中断的地方。
DISPLAY:显示程序。
DELAY:是延时程序。
TABLE:放光二极管显示数字。
