实验二、他励直流电动机(一)
电动机实验报告 (6页)

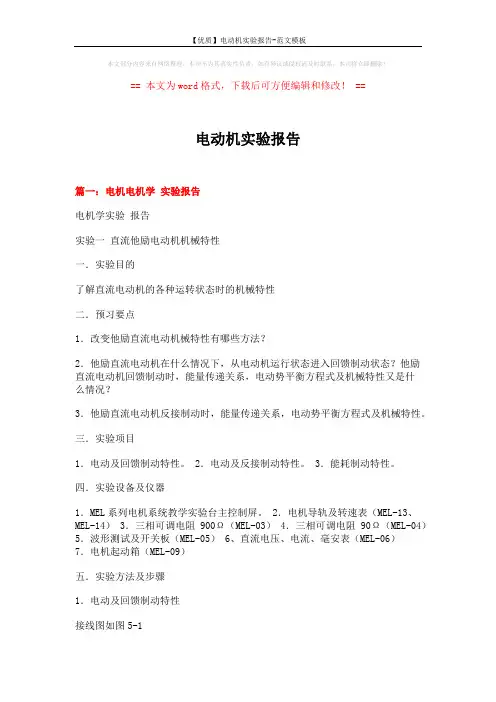

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电动机实验报告篇一：电机电机学实验报告电机学实验报告实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。
三．实验项目1．电动及回馈制动特性。
2．电动及反接制动特性。
3．能耗制动特性。
四．实验设备及仪器1．MEL系列电机系统教学实验台主控制屏。
2．电机导轨及转速表（MEL-13、MEL-14） 3．三相可调电阻900Ω（MEL-03） 4．三相可调电阻90Ω（MEL-04）5．波形测试及开关板（MEL-05） 6、直流电压、电流、毫安表（MEL-06）7．电机起动箱（MEL-09）五．实验方法及步骤1．电动及回馈制动特性接线图如图5-1直流电流表mA1、A1分别为220V可调直流稳压电源自带毫安表、安倍表； mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（MEL-06） R1选用900Ω欧姆电阻（MEL-03）R2选用180欧姆电阻（MEL-04中两90欧姆电阻相串联） R3选用3000Ω磁场调节电阻（MEL-09）R4选用2250Ω电阻（用MEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用MEL-05中的双刀双掷开关。
按图5-1接线，在开启电源前，检查开关、电阻等的设置；（1）开关S1合向“1”端，S2合向“2”端。
（2）电阻R1至最小值，R2、R3、R4阻值最大位置。
（3）直流励磁电源船形开关和220V可调直流稳压电源船形开关须在断开位置。
实验二他励直流电动机试运转及直流发电机的运行特性
U U0 U N 100% UN
I IN
15 发电机外特性—步骤
序
编号
号
分类 nN(rpm) PN(W) UN(V) IN(A) UfN(V) IfN(A)
1 eBDCG1000 发电机 1600
110 185 0.6 220 <0.16
（1）确认可调直流稳压电源、励磁电源开关处于断开 位置；可调直流稳压电源输出调节旋钮处于最小值位 置；
由开路特性可以判断出电 机在额定电压下磁路的饱 和程度。
11 发电机空载特性实验—步骤
序
编号
号
分类 nN(rpm) PN(W) UN(V) IN(A) UfN(V) IfN(A)
1 eBDCG1000 发电机 1600
110 185 0.6 220 <0.16
（1）确认可调直流稳压电源、励磁电源开关处于断开 位置；可调直流稳压电源输出调节旋钮处于最小值位 置；
3、如何改变电动机的转向？
21
实验报告要求
实验目的、实验内容、实验记录数据； 根据空载实验数据，作出空载特性曲线； 绘出直流发电机的外特性曲线，计算电压调整率：
课后思考题
U U0 U N 100% UN
14 发电机外特性—原理
当转速n等于额定转速，并为常数时，励磁电流等于额定励磁 电流，并保持不变（额定励磁电流是指，转速为额定转速、 电压为额定电压、电流为额定电流时的励磁电流值），改变 负载大小时，端电压随负载电流变化的关系，称为外特性。
U
发电机从空载到满载的
U0
电压变化程度，可用电
UN
压调整率来表示：
1 实验目的
学习电动机的起动、升速、改变转向、停机 条件。
电机学实验指导书-5个

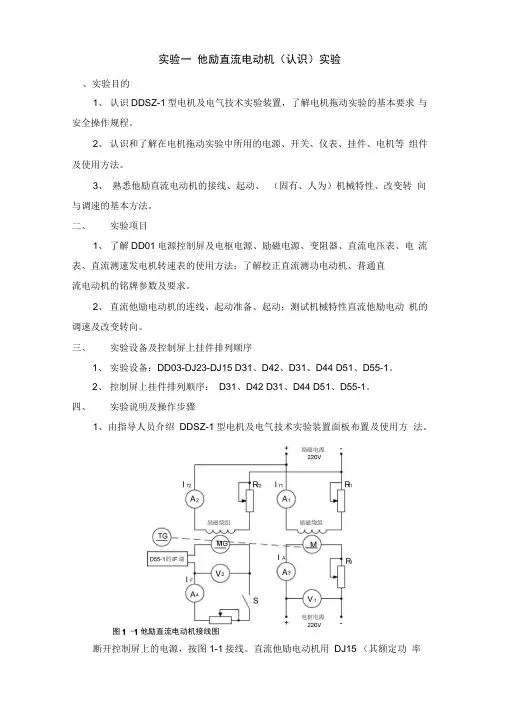

实验一他励直流电动机（认识）实验、实验目的1、认识DDSZ-1型电机及电气技术实验装置，了解电机拖动实验的基本要求与安全操作规程。
2、认识和了解在电机拖动实验中所用的电源、开关、仪表、挂件、电机等组件及使用方法。
3、熟悉他励直流电动机的接线、起动、（固有、人为）机械特性、改变转向与调速的基本方法。
二、实验项目1、了解DD01电源控制屏及电枢电源、励磁电源、变阻器、直流电压表、电流表、直流测速发电机转速表的使用方法；了解校正直流测功电动机、普通直流电动机的铭牌参数及要求。
2、直流他励电动机的连线、起动准备、起动；测试机械特性直流他励电动机的调速及改变转向。
三、实验设备及控制屏上挂件排列顺序1、实验设备：DD03-DJ23-DJ15 D31、D42、D31、D44 D51、D55-1。
2、控制屏上挂件排列顺序：D31、D42 D31、D44 D51、D55-1。
四、实验说明及操作步骤1、由指导人员介绍DDSZ-1型电机及电气技术实验装置面板布置及使用方法。
图1 -1他励直流电动机接线图断开控制屏上的电源，按图1-1接线。
直流他励电动机用DJ15 （其额定功率P N=185W额定电枢电压U=220V,额定电流I N=1.2A,额定转速n N=1600r/min, 额定励磁电压U F N=220V,额定励磁电流I fN V0.13A）。
校正直流测功机MG乍为发电机使用。
TG为测速发电机。
直流电表选用D31 （含直流电压表，直流安培表，直流毫安表各一块）。
M励磁回路串接的电阻R f1选用D44的1800Q阻值，MG励磁回路串接的电阻Fh选用D42的1800Q阻值，M的起动电阻R选用D44的180 Q阻值，MG勺负载电阻R2选用D42的2250Q阻值（采用串并联接法：900Q与900Q串联加上900 Q 与900并联）。
接好线后，检查M MG及TG之间是否用联轴器联接好。
2、他励直流电动机起动步骤（1）起动准备:检查接线是否正确，直流电表的极性、量程选择是否正确。
实验一 他励直流电动机特性以及调速运行

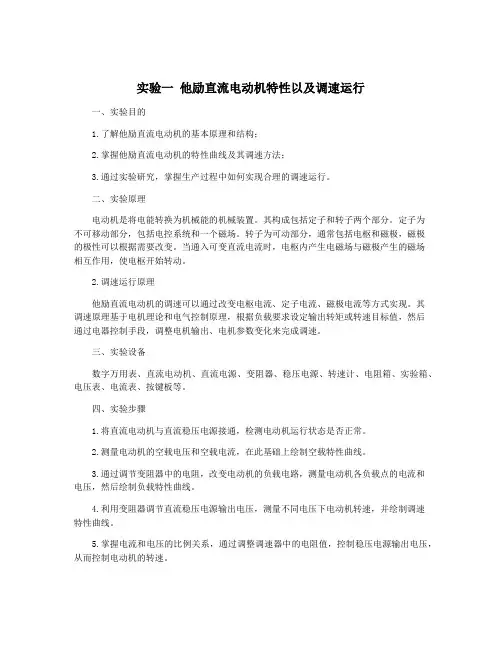

实验一他励直流电动机特性以及调速运行一、实验目的1.了解他励直流电动机的基本原理和结构；2.掌握他励直流电动机的特性曲线及其调速方法；3.通过实验研究，掌握生产过程中如何实现合理的调速运行。
二、实验原理电动机是将电能转换为机械能的机械装置。
其构成包括定子和转子两个部分。
定子为不可移动部分，包括电控系统和一个磁场。
转子为可动部分，通常包括电枢和磁极，磁极的极性可以根据需要改变。
当通入可变直流电流时，电枢内产生电磁场与磁极产生的磁场相互作用，使电枢开始转动。
2.调速运行原理他励直流电动机的调速可以通过改变电枢电流、定子电流、磁极电流等方式实现。
其调速原理基于电机理论和电气控制原理，根据负载要求设定输出转矩或转速目标值，然后通过电器控制手段，调整电机输出、电机参数变化来完成调速。
三、实验设备数字万用表、直流电动机、直流电源、变阻器、稳压电源、转速计、电阻箱、实验箱、电压表、电流表、按键板等。
四、实验步骤1.将直流电动机与直流稳压电源接通，检测电动机运行状态是否正常。
2.测量电动机的空载电压和空载电流，在此基础上绘制空载特性曲线。
3.通过调节变阻器中的电阻，改变电动机的负载电路，测量电动机各负载点的电流和电压，然后绘制负载特性曲线。
4.利用变阻器调节直流稳压电源输出电压，测量不同电压下电动机转速，并绘制调速特性曲线。
5.掌握电流和电压的比例关系，通过调整调速器中的电阻值，控制稳压电源输出电压，从而控制电动机的转速。
6.掌握电枢电流和输出转矩的关系，通过改变电枢电流改变电动机的输出转矩，进而控制电动机的输出功率。
五、实验结果分析通过实验，我们可以得到电动机的空载特性曲线、负载特性曲线和调速特性曲线。
通过这些特性曲线，我们可以了解该电动机的电流、电压、负载情况和运行状态。
在生产实际中，需要根据实际需要调节电动机输出的功率和转速。
六、实验注意事项1.实验前，需要仔细查看电动机和稳压电源的连接方式及电路图。
2.操作时，需仔细确认电路连接是否正确，不得错误接线。
实验2 直流他励电动机机械特性测定
实验二直流他励电动机机械特性测定一、实验目的掌握直流电动机机械特性的测定方法。
二、实验项目1、固有机械特性测定2、电枢回路串电阻人为机械特性测定3、降低电枢电源电压人为机械特性测定三、实验设备该实验是在DDSZ-1型电机及电气技术实验装置上完成的。
本次实验使用设备包括：1、DD01电源控制屏2、两个D31挂件3、D44挂件4、D51挂件5、D42挂件6、D55－1挂件7、DD03测试台、直流发电机和直流电动机本次实验使用DD01电源控制屏下方的直流励磁电源和直流电枢电源。
D31挂件由直流数字电压表、直流数字毫安表、直流数字安培表组成，本次实验使用两块毫安表和两块安培表。
D44挂件由可调电阻器R1、R2，电容器C1、C2和开关S1、S2组成，本次实验使用R1作为直流电动机电枢绕组串联电阻，R2作为直流电动机励磁绕组串联电阻。
D51挂件，由波形测试部分和开关S1、S2、S3组成，本次实验只使用开关S1 。
D42挂件，由三只相同的可调电阻器R1、R2、R3组成。
R1、R2串并联后，作为发电机的负载电阻R L，R3作为发电机励磁绕组串联电阻。
D55－1挂件，由数字转矩表、数字转速表和数字输出功率表组成。
并有转速输入端口和电枢电流输入端口以及5个功能按键。
5个功能按键分别是：复位键、功能鍵、确定键、数位键和数据键。
DD03测试台包括导轨、测速发电机和指针式转速表直流发电机和直流电动机之间是用联轴器直接联接好的，直流电动机，电枢绕组有两个接线端，励磁绕组有两个接线端。
直流发电机，电枢绕组有两个接线端，励磁绕组有两个接线端。
四、实验接线接线之前：开启电源总开关，按下绿色“启动”按钮，将电源控制屏下方的直流电压指示开关切换到电枢电压一侧，接通电枢电源开关，调节“电压调节”旋钮，将电枢电压调到220V后，关断电枢电源开关，按下红色“停止”按钮直流他励电动机机械特性测定实验接线图。
图3-1 直流他励电动机机械特性测定实验接线图直流电动机按他励电动机接线。
他励直流电动机实验(1)

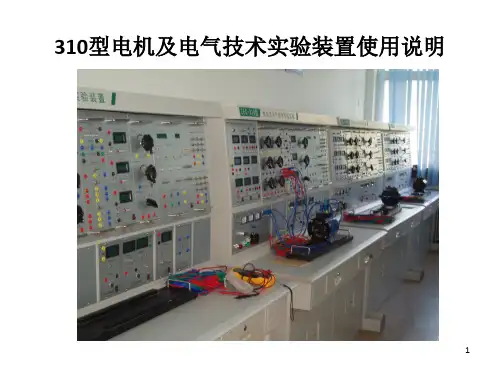

22
实验内容—他励直流电动机的机械特性
二、人为机械特性—电枢串电阻 1. 励磁电流调至100mA左右 2. 电枢回路调节至1/3位置（R=30Ω） 3. 电枢电压调至约最小，开始起动电机 4. 电枢电压调至约200V 5. 调节测功机转矩设置钮（小→大），不要超过额
电枢串电阻、降压）。并进行简单分析。 3. 说明电枢回路串接的变阻器和励磁回路串接的
变阻器的作用？起动电机时两个变阻器分别应 调节在什么位置最好？ 4. 说明励磁电源开关和电枢电源开关的开、关顺 序。 5. 如何改变直流电动机的转向？
28
表2-1
U1=UN= 220 V
I（A）
实 验 数 n (r/min) 据
T2（N·m）
计 算
P2（W）
数
据 η（%）
If2= 100 mA
画出机械特性曲线 29
电源+
A
励磁
Rf
励磁调节电阻
电源-
电源+
A
电枢
电源-
Ra
电枢调节电阻
30
数量 1台 1台 1件
1件 1件
9
10
11
他励直流电机实验连线
12
13
PN=80w UN=220v IN=0.55A nN=1500rpm
14
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
2. 接通“可调直流稳压电源”开关，按复位开关，可获得 80～250V、3A可调节的直流电压输出，供直流电机电枢绕 组使用。
他励直流电动机的额定功率公式(一)
他励直流电动机的额定功率公式(一)
他励直流电动机的额定功率公式
引言
在电机领域中，他励直流电动机是一种重要的驱动设备。
为了计算和评估电动机的性能，我们需要了解其额定功率公式。
本文将介绍他励直流电动机的额定功率公式，并举例解释说明。
什么是他励直流电动机？
他励直流电动机是一种以直流电源为驱动源的电动机。
其特点是通过外部的励磁电流来产生磁场，进而驱动电机转动。
他励直流电动机广泛应用于工业生产中，例如动力传动、电动机械控制等。
额定功率公式
他励直流电动机的额定功率公式可以表示为：
额定功率公式(
其中： - [P_{}]( 是额定功率，单位为瓦特（W）。
-
[V_{}]( 是额定电压，单位为伏特（V）。
- [I_{}]( 是额定励磁电流，单位为安培（A）。
额定功率公式表示了他励直流电动机在额定工况下所消耗的电功率，这对于电机的选型和工作条件的设计非常重要。
举例解释
假设某台他励直流电动机的额定电压为230V，额定励磁电流为2A，我们可以使用额定功率公式计算其额定功率。
根据公式，我们得到：
[P_{}=230=460](
因此，这台他励直流电动机的额定功率为460瓦特。
结论
他励直流电动机的额定功率公式能够帮助我们计算电机的额定功率，从而指导电机的选型和设计工作条件。
在实际应用中，我们可以
根据额定功率公式进行计算，以确保电动机能够正常运行并满足工作
要求。
希望本文对你了解他励直流电动机的额定功率公式有所帮助！。
他励直流电动机实验报告
他励直流电动机实验报告
实验报告
标题：他励直流电动机实验报告
作者：
目的：
本实验旨在测试和分析直流电动机的特性及其性能参数，进一步了解他励直流电动机的工作原理和电气特性。
理论基础：
电动机是一种将电能转化为机械能的装置。
他励直流电动机是一种常见的直流电动机，它的励磁绕组与旋转绕组相互独立，励磁电流通过稳压电源提供，可以提供一定的额定励磁磁场，从而使电动机在额定负载下工作。
电动机通过转动来完成实际工作，旋转的速度和负载有着直接的关系。
实验设备与测量仪器：
1.他励直流电动机
2.电动机转速表
3.电压表
4.电流表
实验步骤：
1.将直流电动机连接在直流电源上
2.根据要求选择不同的工作条件，如不同的负载和励磁电流
3.使用电压表和电流表测量电动机的电压和电流
4.使用转速表测量电动机的实际转速
5.根据测量数据计算电动机的性能参数，如输出功率、效率、电动机常数、反电动势等
实验结果：
实验结果表明，他励直流电动机的工作性能优良，转速和负载有着线性相关，且在额定负载下，电动机的效率最高。
结论：
本实验通过测试和测量，进一步了解和理解了直流电动机的特性和性能参数，加深了对他励直流电动机的工作原理和电气特性的认识，为实际应用和调试提供了参考和指导。
参考文献：
1.《电机学教程》，王德林，机械工业出版社，2008年
2.《直流电机及其控制》，张军，机械工业出版社，2010年
3.《电力传动控制技术》，谢俊杰，国防工业出版社，2009年。
他励直流电动机实验报告
一、实验目的1. 理解他励直流电动机的结构和工作原理。
2. 掌握他励直流电动机的接线方法。
3. 学习测量他励直流电动机的起动电流、额定电流和额定电压。
4. 熟悉他励直流电动机的调速方法。
二、实验原理他励直流电动机是一种将直流电能转换为机械能的电动机，其工作原理是基于电磁感应定律。
当直流电源给电动机的电枢绕组供电时，电枢绕组中产生电流，进而产生磁场。
该磁场与固定磁场相互作用，产生电磁转矩，驱动电动机转动。
三、实验器材1. 他励直流电动机一台2. 直流电源一台3. 电流表、电压表各一台4. 电阻器一台5. 导线若干6. 电位计一台四、实验步骤1. 搭建实验电路：将直流电源、电流表、电压表、电阻器、电位计和电动机连接成闭合回路。
2. 调整电阻器阻值：将电阻器串联在电动机电枢回路中，调整电阻器阻值，使电动机电枢回路总电阻约为额定电阻的1/2。
3. 测量起动电流：闭合电路，逐渐增加直流电源电压，观察电流表读数，记录电动机起动电流。
4. 测量额定电流和额定电压：继续增加直流电源电压，当电动机转速稳定时，记录电流表和电压表读数，分别得到电动机的额定电流和额定电压。
5. 调速实验：将电阻器阻值调至较小值，观察电动机转速变化；将电阻器阻值调至较大值，观察电动机转速变化。
6. 改变电动机转向：将电动机电枢接线柱中的一个与直流电源负极相连，另一个与正极相连，观察电动机转向变化。
五、实验结果与分析1. 起动电流：实验中测得起动电流约为额定电流的1.5倍，说明电动机在启动过程中电流较大。
2. 额定电流和额定电压：实验中测得电动机的额定电流为IN，额定电压为UN，符合电动机铭牌参数。
3. 调速实验：实验中发现，减小电阻器阻值，电动机转速增加；增大电阻器阻值，电动机转速降低。
这说明通过改变电枢回路电阻，可以实现对电动机转速的调节。
4. 改变电动机转向：实验中发现，改变电动机电枢接线柱中一个与直流电源负极相连，另一个与正极相连，可以改变电动机转向。
直流电机实验2-1认识实验--第7组
直流电机实验2-1 认识实验实验时间：2015.10.18 一、实验目的1、认真学习安全实验操作时应注意的相关事项。
2、学会实验台各种仪表、变阻器以及电源的连接方法。
3、掌握直流他励电动机的接线、起动、改变电机转向与调速的方法。
二、实验设备 序号 MEL-I 名称数量 1 G 校正直流测功机 1 2 M03 直流并励电动机 1 3 MEL-06 直流电压、毫安、安培表2 4 MEL-13 转速转矩测量装置 1 5MEL-09电机启动箱1三、实验步骤1、伏安法测直流电机的电枢绕组的冷态电阻 （1）连接线路，并将电阻调至最大。
（2）检查无误后接通电源，调至220V 。
调节R 使电枢电流达到0.2A ，测取电枢两端电压U 与电流I 。
将电机分别旋转三分之一周和三分之二周，同样测取电压电流。
（3）增大R 是电流分别达到0.15A 、0.1A ，用同样的方法测取数据。
（4）计算基准工作温度时电枢电阻。
表2-1序号 U(V) I(A) R(平均)(Ω)a R (Ω)arefR (Ω)18.23 0.20011a R =41.15 1a R =41.3041.4149.988.34 12a R =41.70 8.2713a R =41.352 6.18 0.15021a R =41.20 2a R =41.226.22 22a R =41.47 6.1523a R =41.003 4.21 0.10131a R =41.68 3a R =41.714.2532a R =42.074.1833a R =41.392、他励直流电动机的起动（1）选择合适的电压表、电流表、电机与变阻器。
（2）正常接线。
检查极性、量程、接线是否牢固。
电枢调节电阻调到最大，磁场调节电阻调至最小，转矩设定电位器逆时针调到底。
（3）开启电源，逐步调整电枢调节电阻、磁场调节电阻、转矩设定电位器，调节电机转速。
四、思考题1、画出直流他励电动机电枢串电阻起动时的接线图。
他励直流电动机机械特性的测定实验报告
实验一他励直流电动机机械特性的测定一.实验目的1．掌握用实验方法测取他励直流电动机的工作特性和机械特性。
2．掌握他励直流电动机的调速方法。
二.预习要点1．什么是直流电动机的工作特性和机械特性？2．直流电动机调速原理是什么？三．实验设备及仪器1．SMCL电力电子及电气传动教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（NMEL-13F）。
3．可调直流稳压电源（含直流电压、电流、毫安表）。
4．直流电压、毫安、安培表（NMEL-06）。
5. 直流励磁及电源（NMEL－18A）。
6．他励直流电动机M03。
7．开关板（NMEL-05B）。
8．三相可调电阻900Ω（NMEL-03）。
四．实验内容1．学习起动直流电动机。
2．测定他励直流电动机固有机械特性。
3．测定改变电源电压及串电阻的人为机械特性。
五．实验方法1 . 他励直流电动机固有机械特性的测定M03为他励直流电动机U N=220V，I N=1.1A，n N=1600r/min，P N=185W；励磁电压U f=220V，励磁电流I f≤0.080A。
直流电压表V为220V可调直流稳压电源自带；直流电流表mA1、A1分别为220V可调直流稳压电源自带毫安表、安倍表；按图1-1接线，在开启电源前，检查开关、电阻等的设置。
实验步骤：（1）R2电阻位于NMEL-09中间电阻，顺时针调到底（最小）；（2）R1电阻位于NMEL-04最上面电阻，逆时针调到底（最大）；（3）R4电阻位于NMEL －03最上面电阻，逆时针调到底（最大）； （4）NMEL-05B 开关S 1合向“1”端（5）按下绿色“闭合”电源开关按钮（左下方主电源开关）； （6）调节电压调节电位器，使电压输出显示（V ）显示220V ； （7）按下NMEL-18复位按钮，电机起动后将R1顺时针调至底；（8）调节NMEL －09上中间励磁电阻，使转速显示为1500转，读取电枢电流，转速（n=1500n/min ）；（9）在不串电阻的情况下，调节测功机“转速转矩给定”，使电枢电流在额定内的变化，读取8组数据：（Ia=0.1，0.15，0.2，0.25，0.3，0.35，0.4，0.45）记录电流I a ，转速n ，转矩T 2；（10）保持U=U N ，I f =I fN 不变的条件下，逐次减小电动机的负载，即逆时针调节“转矩设定”电位器，测取电动机电枢电流I a 、转速n 和转矩T 2，共取数据8组填入表1-1中。
直流电机实验报告
直流电机实验报告电机实验报告电⽓1209⾼树伦12292002实验⼀：他励直流发电机⼀、实验电路图按图接线：图中直流发电机G 选⽤DJ15，其额定值P N＝100W，U N＝180V，I N＝0.5A，n N＝1600r/min。
校正直流测功机MG 作为G 的原动机（按他励电动机接线）。
MG、G 及TG 由联轴器直接连接。
开关S 选⽤D51组件。
R f1 选⽤D44 的1800Ω变阻器，R f2 选⽤D42 的900Ω变阻器，并采⽤分压器接法。
R1 选⽤D44 的180Ω变阻器。
R2 为发电机的负载电阻选⽤D42，采⽤串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。
当负载电流⼤于0.4 A 时⽤并联部分，⽽将串联部分阻值调到最⼩并⽤导线短接。
直流电流表、电压表选⽤D31、并选择合适的量程。
⼆、实验器材三、实验步骤（1）测空载特性1）把发电机G 的负载开关S 打开，接通控制屏上的励磁电源开关，将R f2 调⾄使G 励磁电流最⼩的位置。
2）使MG 电枢串联起动电阻R1 阻值最⼤，R f1 阻值最⼩。
仍先接通控制屏下⽅左边的励磁电源开关，在观察到MG 的励磁电流为最⼤的条件下，再接通控制屏下⽅右边的电枢电源开关，起动直流电动机MG，其旋转⽅向应符合正向旋转的要求。
3）电动机MG 起动正常运转后，将MG 电枢串联电阻R1 调⾄最⼩值，将MG 的电枢电源电压调为220V，调节电动机磁场调节电阻R f1，使发电机转速达额定值，并在以后整个实验过程中始终保持此额定转速不变。
4）调节发电机励磁分压电阻R f2，使发电机空载电压达U0＝1.2U N 为⽌。
5）在保持n=n N＝1600r/min 条件下，从U0＝1.2U N 开始，单⽅向调节分压器电阻R f2 使发电机励磁电流逐次减⼩，每次测取发电机的空载电压U0 和励磁电流I f，直⾄I f＝0（此时测得的电压即为电机的剩磁电压）。
实验二直流发电机特性测定（他励、并励、复励）
实验二直流发电机特性测定（他励、并励、复励）一．实验目的1．掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2．通过实验观察并励发电机的自励过程和自励条件。
二．预习要点1．什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取。
2．做空载试验时，励磁电流为什么必须单方向调节？3．并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4．如何确定复励发电机是积复励还是差复励？三．实验项目1．他励发电机（1）空载特性：保持n=n N，使I=0，测取Uo=f(I f)。
（2）外特性：保持n=n N，使If =I f N，测取U=f(I)。
（3）调节特性：保持n=n N，使U=U N，测取I f =f(I)。
2．并励发电机（1）观察自励过程（2）测外特性：保持n=n N，使R f2 =常数,测取U=f(I)。
3．复励发电机积复励发电机外特性：保持n=n N，使R f=常数，测取U=f(I)。
四．实验设备及仪器Array 1．实验台主控制屏2．电机导轨（NMEL-14C）3．直流电机仪表、电源（MMEL-18）（位于实验台主控制屏的下部）4．电机起动箱（NMEL-09）5．直流电压、毫安、安培表（NMEL-06A）6．旋转指示灯及开关板（NMEL-05B）7．三相可调电阻1800Ω（NMEL-03）8．转速、转矩、功率测量（NMEL-13C）9．直流电动机M0310．直流发电机M01。
五．实验说明及操作步骤图1-3 直流他励发电机接线图1．他励发电机。
按图1-3接线G：直流发电机M01，P N=100W，U N=200V，I N=0.5A，N N=1600r/minM：直流电动机M03，按他励接法S1、S2：双刀双掷开关，位于NMEL-05BR1：电枢调节电阻100Ω/1.22A，位于NMEL-09。
R f1：磁场调节电阻3000Ω/200mA，位于NMEL-09。
他励直流电动机机械特性的测定实验报告
他励直流电动机机械特性的测定实验报告实验报告：直流电动机机械特性的测定引言：直流电动机是一种常见的电动机类型，广泛应用于工业生产中。
机械特性是指电动机在不同负载条件下的转速、转矩和功率之间的关系。
通过测定直流电动机的机械特性，可以了解电动机在不同负载下的性能指标，为电动机的选择和应用提供参考。
实验目的：1.测定直流电动机的转速-负载特性曲线；2.测定直流电动机的转速-电机电枢电流特性曲线；3.测定直流电动机的效率。
实验原理：1.转速-负载特性曲线实验原理：通过改变电动机的负载，测量不同负载下的转速和转矩，并计算功率，得到转速-负载特性曲线。
2.转速-电机电枢电流特性曲线实验原理：通过改变电动机的电枢电流，测量不同电流下的转速和转矩，并计算功率，得到转速-电机电枢电流特性曲线。
3.效率测定原理：根据直流电动机的输入功率（电源电压×电机电枢电流）和输出功率（机械功率），计算出直流电动机的效率。
实验步骤：1.测定转速-负载特性曲线：（1）将电动机空载转动，通过转速计测量电动机的空载转速；（2）依次添加不同的负载，分别测量旋钮开度、载荷质量、电机输出转矩；（3）根据测得的数据，计算负载对应的转速和功率；（4）绘制转速-负载特性曲线。
2.测定转速-电机电枢电流特性曲线：（1）设置电动机的负载为一定值，将旋钮开度调至合适位置；（2）改变电动机电枢电流的大小，使用电流表测量电枢电流；（3）测量电动机的转速和转矩；（4）根据测得的数据，计算电枢电流对应的转速和功率；（5）绘制转速-电机电枢电流特性曲线。
3.测定效率：（1）选择一个转速和负载，测量相应的电机电枢电流、输入功率和输出功率；（2）根据测得的数据，计算出效率。
实验结果和数据处理：1.转速-负载特性曲线：[插入转速-负载特性曲线图]2.转速-电机电枢电流特性曲线：[插入转速-电机电枢电流特性曲线图]3.效率测定：根据测得的数据计算得到效率为XX%。
他励直流电机实验报告
他励直流电机实验报告实验目的：通过实验，了解直流电机的基本结构、工作原理与特性，掌握直流电机的运转条件及其调速原理。
熟练掌握测定直流电机电动势、工作特性及调速特性的方法和技术手段。
实验原理：直流电机的基本结构是由电动机主体、电刷、电刷架、转子、轴承、端盖、上下盖板、绕组以及电气接线等部分组成。
直流电机在工作时，电刷将电磁铁磁场中变化的磁通量切割，形成电动势并作用在转子上产生转矩，使直流电机旋转。
直流电机有两种调速方式：1. 增加电源电压，可以使直流电机的转速加快；2. 改变磁通量产生的力矩或者铁心中的磁场分布，调节转矩、速度以改变转速。
实验器材：电动励磁台、电流表、电压表、转速表、直流电机。
实验步骤：1. 将电动励磁台并联某一个稳压稳流电源，计算电路参数，使得直流电机的额定电压和额定电流分别为 $V_r$ 和 $I_r$。
2. 调节电动励磁台电压 $U_e$，使得直流电机的空载转速 $n_0$ 等于设定的转速$n_d$。
a. 直流电机的额定电压 $V_r$；4. 根据实验数据，计算出直流电机的电动势 $E_a$、电枢电阻 $R_a$、电机负载转矩 $T_L$、电机效率 $\eta$ 等物理量，并绘制出电机的负载特性及其调速特性曲线。
实验结果：1. 直流电机的额定电压 $V_r$ 为 $220V$，额定电流为 $2A$。
4. 测得直流电机在不同负载下，电流、电压、转速等物理量如下表所示：| 负载电流 $I_L$ | 负载电压 $V_L$ | 转速 $n$ || --- | --- | --- || 0.3A | 218V | 1415r/min || 0.6A | 215V | 1410r/min || 0.9A | 207V | 1403r/min || 1.2A | 195V | 1387r/min |5. 根据上述数据计算得到直流电机的电动势 $E_a$ 为 $120V$，电枢电阻$R_a$ 为$2.3Ω$，电机负载转矩 $T_L$ 在不同负载下分别为$3.82N·m$、$7.68N·m$、$11.05N·m$、$14.38N·m$，电机效率 $\eta$ 在不同负载下分别为 $66.4\%$、$67.9\%$、$68.1\%$、$67.3\%$。
他励直流电动机实验报告
他励直流电动机实验报告
本次实验是关于直流电动机的实验探究。
直流电动机是一种将电
能转换为机械能的装置，它广泛应用于工业、交通等领域。
在本次实
验中，我们通过一系列操作，探究了直流电动机的性能及其工作原理。
首先，我们将电动机转子和电机轴连接在一起，并在电机上加上
电源。
随着电机转速的增加，我们观察到转子的转速也在增加，这证
明电动机在输出机械能的同时也在消耗电能。
随后，在实验室老师的指导下，我们将电流表和电压表分别连接
到电机端子上，观察其电流和电压的数值变化。
我们发现，电机端子
电流和电压的变化与电机转速的变化是相互关联的。
当电机转速增加时，电机端子的电流和电压也会随之增加。
通过实验，我们还发现了直流电动机的基本工作原理。
当电机端
口连接电源时，会产生磁场，然后转子受到磁场的影响开始旋转。
当
转子旋转时，电刷接触到转子端子时，会改变传递给电动机的电流方向，从而使转子能够不断地旋转。
在本次实验中，我们还了解到直流电动机在实际应用中的一些问题。
例如，在运行过程中，电动机容易发热，这可能会导致电动机故障。
此外，电路中的电阻，导线的长度和截面积等因素也会影响电动机的性能和功率。
总之，通过本次实验，我们深入了解了直流电动机的性能和工作原理，也了解到了电动机在实际应用中需要注意的问题。
这对我们今后的工作和学习都有重要的指导意义。
他励直流电动机实训报告
一、实验目的1. 了解并掌握他励直流电动机的结构、工作原理和运行特性。
2. 熟悉他励直流电动机的接线方法、起动与调速方法。
3. 通过实验验证他励直流电动机的机械特性，分析其运行规律。
4. 培养动手操作能力和实验数据分析能力。
二、实验原理他励直流电动机是一种直流电动机，其励磁绕组和转子绕组分别由不同的电源供电。
他励直流电动机具有调速范围宽、起动转矩大、响应速度快等优点，广泛应用于各种场合。
三、实验设备1. 他励直流电动机一台2. 交流电源一台3. 直流电源一台4. 调速电阻一组5. 电流表、电压表、转速表各一台6. 导线若干四、实验步骤1. 电动机接线：根据电动机铭牌参数，正确连接励磁绕组和转子绕组，并连接电源、电流表、电压表和转速表。
2. 起动电动机：闭合开关，启动电动机，观察电动机的起动过程，并记录起动电流、起动电压和起动时间。
3. 调速实验：1. 采用电枢串电阻调速：将调速电阻串联在电枢回路中，逐步增加电阻值，观察电动机的转速变化，并记录不同电阻值下的转速、电流和电压。
2. 采用降低电源电压调速：逐步降低电源电压，观察电动机的转速变化，并记录不同电压值下的转速、电流和电压。
4. 机械特性实验：保持电动机的磁通不变，逐步增加负载，观察电动机的转速、电流和电压变化，并记录不同负载下的运行数据。
5. 数据处理与分析：对实验数据进行整理和分析，绘制电动机的机械特性曲线，分析其运行规律。
五、实验结果与分析1. 起动过程：电动机起动时，电流较大，电压较高，转速较低。
随着电动机转速的升高，电流逐渐减小，电压逐渐降低。
2. 调速实验：1. 电枢串电阻调速：随着电阻值的增加，电动机的转速逐渐降低，电流逐渐增大，电压基本保持不变。
2. 降低电源电压调速：随着电源电压的降低，电动机的转速逐渐降低，电流逐渐增大，电压基本保持不变。
3. 机械特性实验：电动机的机械特性曲线呈下降趋势，表明电动机的转速随着负载的增加而降低。
机电传动控制实验指导书
机电传动控制实验指导书2022年3月-1-实验一他励直流电动机（2节）一、实验目的1、学习电机实验的基本要求与安全操作注意事项。
2、掌握他励直流电动机的接线方法，以及启动、换向、调速和制动的方法。
3、掌握使用相关仪器仪表测量他励直流电动机的工作特性和机械特性。
二、实验设备及仪器1、NMEL系列电机教学实验台的主控制屏（NMCL-II）。
2、电机导轨及涡流测功机、转矩/转速调节及测量组件（NMEL-13）。
3、可调直流稳压电源（NMEL-18，含直流电压、电流、毫安表）4、直流电压、毫安、安培表（NMEL-0010）。
5、直流他励电动机（M03）。
6、波形测试及开关板（NMEL-05）。
7、可调电阻箱（NMEL-03/4）三、实验内容及步骤实验电路图1-1M：他励直流电动机（M03）。
U1：可调直流稳压电源（NMEL-18/1），为电枢绕组供电。
Uf：可调直流稳压电源（NMEL-18/2），为励磁绕组供电。
R1：电枢调节电阻（NMEL-03/4）。
-2-＋AR112SRLIaV2M－mA＋RfIf＋U1V1UfUa－－GIRf：励磁调节电阻（NMEL-03/4）。
RL：能耗制动限流电阻（NMEL-03/4中的900Ω可变电阻）。
S：能耗制动开关（NMEL-05）。
V1：可调直流稳压电源自带直流电压表（NMEL-18/1）。
A：可调直流电源自带直流电流表（NMEL-18/1），或量程为2A的直流电流表（NMEL-0010）。
V2：量程300V的直流电压表（NMEL-0010）。
mA：可调直流电源自带直流毫安表（NMEL-18/2），或量程为200mA的直流电流表（NMEL-0010）。
G：涡流测功机，涡流测功机的转矩/转速调节（NMEL-13）。
按实验电路图1-1所示连接好实验设备和线路。
经检查无误后，按以下项目及步骤进行实验，测量实验数据。
根据数据计算分析后完成实验报告。
1、他励直流电动机的启动（先励磁通电，后电枢通电）（1）将R1调至最大，Rf调至最小，将MEL-13“转速控制/转矩控制”选择开关扳向“转矩控制”，“转矩设定”电位器逆时针旋到底(转矩最小)。
实验一 直流电动机
实验一 直流电动机一、实验目的1．熟悉他励直流电动机的启动、调速和改变转向的方法。
2．用实验方法测取他励直流电动机的工作特性和机械特性。
3．学习测取他励直流电动机调速特性的方法。
二、实验内容1．他励直流电动机的启动、调速和改变转向的方法。
2．他励直流电动机额定工作点的求取和测取他励直流电动机的工作特性n =f (P 2)、T =f (P 2)、 =f (P 2)，机械特性n =f (T )。
3．测取他励直流电动机调速特性。
4．他励直流电动机的能耗制动实验。
三、实验线路说明：1．为了测量直流电机的转矩和转速大小，转矩/转速测量仪表LDSP 的I a +、I a -必须串接到直流电机的电枢回路，U a +、U a -要并接到直流电机的电枢绕组两端，并且测量仪表的接线正负极性要与使用说明书中的规定一致。
2．接线时注意选择合适量程的仪表。
合 分 + -直流机电枢电源220V/20A 合 分 + -同步机励磁电源40V/4AA1A3A2A4V1M —LDSPV3V2合 分+ - 直流机励磁电源220V/2AG ～实验负荷箱交流接触器WW图1-1 他励直流电动机实验线路原理图四、实验说明在通电实验之前，请仔细阅读附录中有关直流电源和转矩/转速表LDSP的使用说明。
1．他励直流电动机的启动和改变转向实验步骤：（1）请参照实验线路图1-1正确接线。
（2）检查实验台左侧的三个电源箱的开关应在断开位置。
（3）合上总电源开关和操作电源开关，按下操作电源合闸按钮，对应的红色指示灯亮；检查台面上所有的按钮处于断开位置，均为绿灯亮；所有数字表显示无错误。
（4）按下实验台直流机励磁电源（220V/2A）合闸按钮，合上直流机励磁电源箱（220V/2A）的电源开关，点击“增”按钮将直流电动机的励磁电压调到额定值220V；（5）按下实验台直流机电枢电源（220V/20A）合闸按钮，合上直流机电枢电源箱（220V/20A）的电源开关，点击“增”按钮将电枢电源电压从零逐渐升高，观察“LDSP转矩/转速表”上的直流电机转速显示值逐渐上升至空载额定转速（约1500r/min），注意电机转向应与标定转向相同。
直流他励电动机实验报告
保持和不变，时，测取工作特性、、及固有
到空载范围内，测取电动机电枢电流，转速和输出转矩，共取组数据，记录
实
验
数
据
1.10 1.0 0.9 0.8 0.4 0.3 0.2
1600
计
算
数
据
260.96
198.24
转速和电枢电流，从至范围内，共取组数据，记录于表3-2
阻阻值，直至（约），每次测取电动机的、和，共取
1．由表3-1计算出、、和，并绘出、、及的
对改变电枢电压调速而言，他具有较好的调速性能，但需专门的调压电源。
若在电枢回路中串电阻调速，当增大电枢回路电阻后，电动机的机械特性的理想空载转速点不变，但机械特性斜率增大，改变后机械特性的曲线为一簇射线，电阻越大则转速越低。
此法的特点是设备简单，但转速只能向低调，流过串联电阻的电流大，不易做成连续可调，且串联电阻要消耗大量电能。
而改变励磁电流调速的方法，也就是改变磁通调速，由于只能比额定磁通减小，所以机械特性的理想空载转速点增大，机械特性斜率增大，如图3-3所示。
这种调速方法能量损失小，且电阻可做成连续可调，便于控制，但转速只能向高调，最高转速受电机本身机械强度及换向的限制。
