给排水管道支架计算公式随着城市建设规模的不断扩大,给排水管道的建设也日益重要。

而给排水管道的支架计算是管道工程中的关键环节之一,它的准确性直接影响到管道系统的稳定性和安全性。

本文将介绍给排水管道支架计算的一般原理和常用公式。

一、给排水管道支架的作用给排水管道支架是为了保证管道的稳定和安全运行而设计的,它的主要作用有以下几点:1. 支撑管道的重量,保证管道不会下沉或产生变形;2. 分散管道的荷载,减小管道对支撑结构的影响;3. 抵抗外部力的作用,如地震、风力等;4. 便于维修和检修管道。

二、给排水管道支架计算的原理给排水管道支架计算的基本原理是通过力学和结构力学的方法,确定管道支架的数量和布置,以及支架的尺寸和材料。

具体步骤如下:1. 确定管道的净重和荷载:根据管道的材质、直径和长度等参数,计算出管道的净重和运行时的荷载;2. 确定支架的布置:根据管道的走向和结构要求,确定支架的布置方案,包括间距和位置等;3. 计算支架的数量:根据管道的长度和支架的间距,计算出支架的数量;4. 计算支架的尺寸:根据管道的直径和重量,计算出支架的尺寸和材料,包括支座、支架臂和固定件等;5. 验证支架的稳定性:通过力学计算和结构力学分析,验证支架的稳定性和安全性;6. 绘制支架的图纸:根据计算结果,绘制支架的详细图纸,包括支座的尺寸、位置和固定方式等。

三、给排水管道支架计算的常用公式在给排水管道支架计算中,常用的公式有以下几个:1. 支座尺寸计算公式:支座的尺寸取决于管道的直径和重量。

一般情况下,支座的长度为管道直径的1.5倍,宽度为管道直径的1倍,高度为管道直径的0.2倍。

2. 支架臂长度计算公式:支架臂的长度取决于管道的直径和跨距。

一般情况下,支架臂的长度为管道直径的5倍加上跨距的一半。

3. 支架数量计算公式:支架的数量取决于管道的长度和支架的间距。

一般情况下,支架的间距为管道长度的1/3到1/5。

4. 固定件选择公式:固定件的选择取决于管道的直径和重量。

管道支架计算经验公式

管道支架计算经验公式

管道支架计算经验公式管道支架计算是一项非常重要的工程计算,它关系到管道系统的稳定性和安全性。

在进行管道支架计算时,需要考虑多种因素,包括管道的重量、材料的强度、连接方式、环境条件等。

下面将介绍一些管道支架计算的经验公式。

1.支架间距计算公式管道的支架间距是指相邻支架中心之间的距离,它的计算可以使用以下经验公式:L = ka * (D + W)其中,L为支架间距,ka为经验系数,D为管道外径,W为管道和介质的总重量。

经验系数ka的选择与管道支架类型有关,通常可以参考以下经验值:- 单一管道支架:ka取2.5-3.5- 多管道支架:ka取2.0-3.02.支架高度计算公式支架高度是指支架底部到管道底部的距离,它的计算可以使用以下经验公式:H=K*D其中,H为支架高度,K为经验系数,D为管道外径。

经验系数K的选择也与管道支架类型有关,可以参考以下经验值:-线性支架:K取0.75-1.5-点式支架:K取1.5-3.03.支架间隙计算公式支架间隙是指支架上下或支架侧面与管道之间的距离,它的计算可以使用以下经验公式:G=a*D其中,G为支架间隙,a为经验系数,D为管道外径。

经验系数a的选择与支架类型和环境条件有关,可以参考以下经验值:-简单支架(干式):a取0.04-0.08-简单支架(湿式):a取0.08-0.12-复合支架:a取0.25-0.34.支架材料选择公式在管道支架计算中,选择合适的支架材料也非常重要。

材料的选择可以使用以下经验公式:σc≤R其中,σc为支架材料的屈服强度,R为管道和介质的总载荷。

根据以上经验公式,可以根据管道的设计要求和实际条件,确定合适的支架间距、支架高度、支架间隙和支架材料。

总之,管道支架计算是一项复杂的工程计算过程,需要综合考虑多种因素,并通过经验公式进行合理的计算。

在实际工程中,还需要根据具体情况进行调整和优化。

因此,在进行管道支架计算时,需要有一定的理论和实践经验作为依据,确保计算结果的准确性和可靠性。

管道支架工程量计算

管道支架工程量计算

管道支架工程量计算
注:具体数量的计算根据实际情况排列,穿墙时应算一个支点
DN40 0.19 DN50 0.33 DN70 0.39
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
(2)室内排水立管管卡:通常每层设一个
(3)室内排水支管、横贯、管通常是悬吊在抽板下,吊架间距为1.5M
6、其他
(1)给水管道(水平管):给水管道干管的安装通常用角钢支架或者管卡固在墙上,管外皮距墙面净距30~50mm,取40mm
给水横支管:通常用管卡或者钩钉固定
(2)排水管道
(1)管道设置原则:散热器支管长度>1.5m时,设管卡或者钩钉;采暖立管管卡:层高=<5m,每层设一个层高>5m,每层设两个
(2)管道支架数量的计算
立管支架:按层计算
水平管支架:a、固定支架:按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距---该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量。

不锈钢管道支架计算公式

不锈钢管道支架计算公式

不锈钢管道支架计算公式在工业生产中,管道支架是一种用于支撑和固定管道的重要设备。

而不锈钢管道支架则是一种具有耐腐蚀性能的管道支架,广泛应用于化工、石油、医药、食品等行业。

在设计和安装不锈钢管道支架时,需要进行一定的计算和分析,以确保支架的稳定性和安全性。

本文将介绍不锈钢管道支架的计算公式及相关内容。

1. 不锈钢管道支架的分类。

不锈钢管道支架根据其结构和用途的不同,可以分为多种类型,包括固定支架、活动支架、吊杆支架、吊架支架等。

每种类型的支架都有其特定的计算公式和设计要求。

2. 不锈钢管道支架的计算公式。

在设计不锈钢管道支架时,需要考虑管道的重量、受力情况、支架的材料和结构等因素。

以下是一些常用的不锈钢管道支架计算公式:(1)管道支架的承重能力计算公式。

管道支架的承重能力是指支架能够承受的最大荷载。

其计算公式为:P = F / S。

其中,P为支架的承重能力,单位为N(牛顿);F为支架的抗弯强度,单位为N;S为支架的安全系数。

(2)管道支架的稳定性计算公式。

管道支架的稳定性是指支架在承受外力时不会发生倾斜或变形。

其计算公式为:M = F L。

其中,M为支架的稳定性,单位为N·m(牛顿·米);F为支架的抗弯强度,单位为N;L为支架的长度,单位为m。

(3)管道支架的挠度计算公式。

管道支架的挠度是指支架在承受外力时的变形程度。

其计算公式为:δ = F L^3 / (3 E I)。

其中,δ为支架的挠度,单位为m;F为支架的抗弯强度,单位为N;L为支架的长度,单位为m;E为支架的弹性模量,单位为Pa(帕斯卡);I为支架的惯性矩,单位为m^4(米的四次方)。

3. 不锈钢管道支架的设计要求。

在设计不锈钢管道支架时,需要满足一定的设计要求,以确保支架的稳定性和安全性。

以下是一些常见的不锈钢管道支架设计要求:(1)支架的材料和规格应符合相关标准和要求,具有良好的耐腐蚀性能和机械性能。

(2)支架的结构应合理,能够承受管道的重量和外力,不会发生倾斜或变形。

钢塑复合管支架计算公式

钢塑复合管支架计算公式

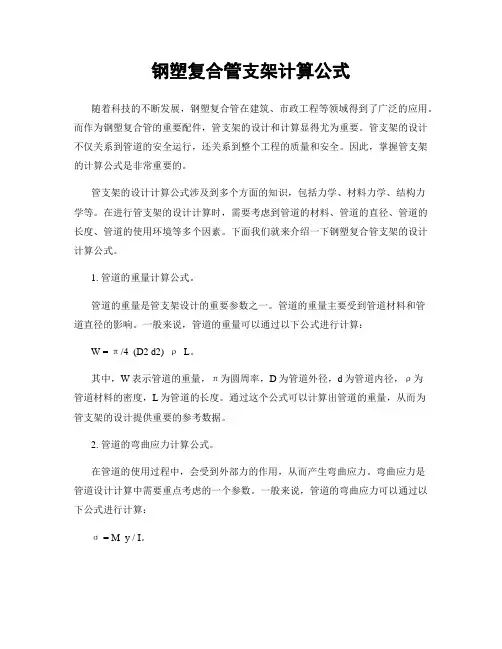

钢塑复合管支架计算公式随着科技的不断发展,钢塑复合管在建筑、市政工程等领域得到了广泛的应用。

而作为钢塑复合管的重要配件,管支架的设计和计算显得尤为重要。

管支架的设计不仅关系到管道的安全运行,还关系到整个工程的质量和安全。

因此,掌握管支架的计算公式是非常重要的。

管支架的设计计算公式涉及到多个方面的知识,包括力学、材料力学、结构力学等。

在进行管支架的设计计算时,需要考虑到管道的材料、管道的直径、管道的长度、管道的使用环境等多个因素。

下面我们就来介绍一下钢塑复合管支架的设计计算公式。

1. 管道的重量计算公式。

管道的重量是管支架设计的重要参数之一。

管道的重量主要受到管道材料和管道直径的影响。

一般来说,管道的重量可以通过以下公式进行计算:W = π/4 (D2 d2) ρ L。

其中,W表示管道的重量,π为圆周率,D为管道外径,d为管道内径,ρ为管道材料的密度,L为管道的长度。

通过这个公式可以计算出管道的重量,从而为管支架的设计提供重要的参考数据。

2. 管道的弯曲应力计算公式。

在管道的使用过程中,会受到外部力的作用,从而产生弯曲应力。

弯曲应力是管道设计计算中需要重点考虑的一个参数。

一般来说,管道的弯曲应力可以通过以下公式进行计算:σ = M y / I。

其中,σ表示管道的弯曲应力,M为管道上的弯矩,y为管道截面的距离中心轴的距离,I为管道截面的惯性矩。

通过这个公式可以计算出管道在受到外部力作用时的弯曲应力,从而为管支架的设计提供重要的参考数据。

3. 管道的支撑间距计算公式。

管道的支撑间距是管道支架设计中需要考虑的重要参数之一。

合理的支撑间距可以有效地减小管道的挠曲变形,保证管道的安全运行。

一般来说,管道的支撑间距可以通过以下公式进行计算:L = K (E I / (W h3))1/4。

其中,L表示管道的支撑间距,K为系数(一般为2-3),E为弹性模量,I为惯性矩,W为管道的重量,h为管道的高度。

通过这个公式可以计算出管道的合理支撑间距,从而为管支架的设计提供重要的参考数据。

管道支架计算公式

管道支架计算公式

管道支架计算公式管道支架是指用于支撑和固定管道系统的装置,其主要功能是确保管道能够承受自身重量和运行时的负荷,同时保持稳定和安全运行。

在进行管道支架计算时,需要考虑多个因素,如管道重量、温度变化、压力、风载和地震等。

1.管道重量计算:管道重量计算是管道支架设计的基础,根据管道的类型(金属管道、塑料管道等)、管徑、长度和材质(不锈钢、碳钢等)来进行计算,具体计算公式为:管道重量(kg/m)= 管道外径(mm)×壁厚(mm)×管道长度(m)×材质密度(kg/m³)2.温度变化对管道的影响:温度变化会影响管道的长度变化,也会对管道支架产生拉力或压力。

在计算时,需要考虑管道在不同温度下的长度变化和支架对管道的约束。

具体计算公式为:管道长度变化(mm)= 管道长度(m)× 温度变化系数(mm/°C)× 温度变化(°C)3.压力对管道的影响:若管道系统中存在压力(内压或外压),则需对管道及其支架进行强度校核,主要考虑以下两个方面:1)管道强度校核:根据应力和变形的标准公式进行计算和校核,以确保管道能够承受压力负荷;2)支架强度校核:根据支架的类型和材质,计算支架的最大承载能力,以确保支架能够承受管道系统的重量和压力。

4.风载对管道的影响:在室外或高空管道支架设计中,风载是一个重要考虑因素。

风载对管道的影响主要表现为横向风向压力和横向风向力矩,计算公式为:横向风向压力(N/m)= 0.5 × 空气密度(kg/m³)× 风速²(m/s)× 面积(m²)横向风向力矩(N·m)=力矩臂(m)×横向风向压力(N/m)5.地震对管道的影响:在地震区域,需要考虑地震对管道的冲击力和地震引起的地表位移对管道系统的拉伸、压缩和弯曲等影响。

具体计算需要结合工程地震学和结构动力学等理论和经验进行。

管道支架工程量计算

管道支架工程量计算

1、水平钢管支架最大间距(水平干管)管径不保温 (m)保温( m)DN15DN2032DN252DN324DN4053DN5053DN7064DN8064DN100DN12575注:详细数目的计算依据实质状况摆列,穿墙时应算一个支点2、沿墙安装的单管托架管径保温管支架( kg/ 个)不保温管支架(kg/ 个)DN15DN20DN25DN32DN40DN50DN70DN80DN100DN125DN1503、给水管道的钩钉支架DN40DN50DN704、固定与砖墙上的单管管卡管径重量( KG)DN15DN20DN25DN32DN40DN50DN70DN80DN100DN125DN1505、管卡设置要求 .(1) 室内给水管道立管管卡屋高 =<5m,每层设一个>5m,每层设两个(2)室内排水立管管卡:一般每层设一个(3)室内排水支管、横贯、管一般是悬吊在抽板下,吊架间距为6、其余(1)给水管道(水平管):给水管道干管的安装一般用角钢支架或管卡固在墙上,管外皮距墙面净距 30~50mm,取 40mm给水横支管:一般用管卡或钩钉固定(2)排水管道立管与墙面距离(管中心与墙面距离)DN50DN75DN100DN125~150100mm110mm130mm150mm7、采暖管道支架( 1)管道设置原则:散热器支管长度>时,设管卡或钩钉;采暖立管管卡:层高=<5m,每层设一个层高 >5m,每层设两个(2)管道支架数目的计算立管支架:按层计算水平管支架: a、固定支架:按图示数目计算b、单管活动支架数目 =管子的长度 / 最大支架间距 --- 该段固定支架的数目c、多管活动支架数目=多段管段长度 / 较细管最大支架间距----该段固定支架数量。

管道支架工程量计算(规范)

管道支架工程量计算(规范)

管道支架工程量计算(规范)
1、水平钢管支架最大间距(水平干管)
注:具体数量的计算根据实际情况排列,穿墙时应算一个支点
2、沿墙安装的单管托架
3、给水管道的钩钉支架
DN40 0.19 DN50 0.33 DN70 0.39
4、固定与砖墙上的单管管卡
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
(2)室内排水立管管卡:一般每层设一个
(3)室内排水支管、横贯、管一般是悬吊在抽板下,吊架间距为1.5M
6、其他
(1)给水管道(水平管):给水管道干管的安装一般用角钢支架或管卡固在墙上,管外皮距墙面净距30~50 mm,取40mm
给水横支管:一般用管卡或钩钉固定
(2)排水管道
立管与墙面距离(管中心与墙面距离)
7、采暖管道支架
(1)管道设置原则:散热器支管长度>1.5m时,设管卡或钩钉;
采暖立管管卡:层高=<5m,每层设一个层高>5m,每层设两个
(2)管道支架数量的计算
立管支架:按层计算
水平管支架:a、固定支架:按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距---该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量精品文档word文档可以编辑!谢谢下载!。

管道支架计算公式

管道支架计算公式

注:槽钢支架个数直接在图纸上计算DN300~DN350管道采用双吊杆加管箍支架,吊杆型钢为[8槽钢,无锁梁,吊杆DN400~DN600管道采用双吊杆加管箍支架,吊杆型钢为[8槽钢,无锁梁,吊杆管箍重量详03S402第33页沟槽连接管道支架间距详 CECS151-2003第17页立式钢管支架计算表DN65~DN80管道采用双吊杆加管箍支架,吊杆型钢为L30*3,吊杆长度按管面距DN100~DN150管道采用双吊杆加管箍支架,吊杆型钢为L40*4,吊杆长度按管面DN200~DN250管道采用双吊杆加管箍支架,吊杆型钢为L50*5,吊杆长度按管面立管管卡安装应符合下列规定:1.楼层高度小于或等于5m,每层必须安装1个2.楼层高度大于5m,每层不少于2个3.阀门两侧应该加支吊架采用支管接头(机械三通,机械四通)时支管横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大横管吊(托消防泵房管道支架怎么估算啊?答:最好的办法就是根据管道的直径进行估算,比如一般的40的每10米按照4.6公斤,50管道每10米按照4.6公斤,65的管道每10米按照6.4公斤。

这么一个经验值进行计算的。

或这个根据管道的标高和层高,确定支架的长度,估算总长度等。

支 架 计 算 表大于等于DN125采用沟槽连接,DN25~DN50管道支架数量按喷淋头个数确定;当设计要求DN .65管面距梁底100加管道外径计算按管面距梁底100加管道外径计算按管面距梁底100加管道外径计算,吊杆直接锁在结构梁上,吊杆贴梁长度按500计算,吊杆直接锁在结构梁上,吊杆贴梁长度按500计算个吊架(托架)间的距离不得大于表5.7.2的规定:时支管的最大允许管径吊(托)架允许间距(m)6要求DN100管道。

给水管道支架计算

给水管道支架计算

给水管道支架计算【实用版】目录1.引言2.管道支架的定义和作用3.管道支架的计算方法3.1 第一种方法:系数规格法3.2 第二种方法:管道总长度法3.3 第三种方法:管道支吊架的估算公式3.4 第四种方法:管道支架计算公式4.管道支架的安装与维护5.结论正文一、引言给水管道是城市供水系统的重要组成部分,其支架的设置对于保证管道的安全运行至关重要。

合理的支架设置可以有效防止管道因自重、内压、外力等因素导致的变形和破坏,确保供水系统的稳定性和可靠性。

本文将对给水管道支架的计算方法进行探讨,以期为相关工程提供参考和指导。

二、管道支架的定义和作用管道支架是指用于支撑管道的结构物,其主要作用是承担管道的重量,防止管道因自重或外力作用而产生变形或破坏。

此外,支架还可以限制管道在垂直和水平方向上的位移,保证管道的稳定性和安全性。

三、管道支架的计算方法1.第一种方法:系数规格法系数规格法是根据管道的公称直径、壁厚、材质等因素,查表得出相应的系数,再将系数与管道长度相乘,即可得到所需支架的数量。

这种方法简单易行,适用于一般工程设计。

2.第二种方法:管道总长度法管道总长度法是根据管道的总长度和允许的伸缩量,以及管道的伸缩节间距,计算出所需的支架数量。

这种方法适用于管道布置较为复杂的工程。

3.第三种方法:管道支吊架的估算公式管道支吊架的估算公式是根据管道的公称直径、壁厚、材质等因素,结合工程经验,得出一套估算公式。

根据公式计算出所需支架的数量和间距。

这种方法适用于大管径、高压力等特殊工程。

4.第四种方法:管道支架计算公式管道支架计算公式是根据管道的力学特性、安全系数、允许应力等因素,结合工程经验,得出一套计算公式。

根据公式计算出所需支架的数量、间距和类型。

这种方法适用于较为复杂、严格的工程设计。

四、管道支架的安装与维护1.安装管道支架的安装应根据设计图纸和相关规范进行,确保支架的位置、间距、类型等满足要求。

在安装过程中,应注意支架与管道的连接牢固,支架的安装高度和角度符合设计要求。

钢管支架计算公式架空管

钢管支架计算公式架空管

钢管支架计算公式架空管架空管是一种常见的管道安装方式,它通过钢管支架来悬挂管道,使管道在空中悬浮,从而达到支撑和保护管道的作用。

在工业领域,架空管的安装是非常重要的,因为它可以有效地避免管道受到外部环境的影响,保证管道的正常运行。

在这篇文章中,我们将主要介绍架空管的计算公式以及相关的知识。

首先,我们需要了解一些基本的概念。

架空管的安装通常需要使用钢管支架,而钢管支架由钢管、连接件和支撑结构组成。

在进行架空管的计算时,我们需要考虑到管道的重量、管道的长度、管道的直径以及管道的材质等因素。

下面,我们将介绍一些常用的架空管计算公式。

1. 架空管的自重计算公式。

架空管的自重是指管道本身所产生的重量,它是架空管计算中的一个重要参数。

通常情况下,我们可以通过以下公式来计算架空管的自重:W = π/4 (D^2 d^2) L ρ。

其中,W表示管道的自重,D表示管道的外径,d表示管道的内径,L表示管道的长度,ρ表示管道材料的密度。

通过这个公式,我们可以比较准确地计算出管道的自重,从而为后续的架空管计算提供基础数据。

2. 架空管的支撑计算公式。

在架空管的安装过程中,我们需要考虑到管道的支撑问题。

通常情况下,我们可以通过以下公式来计算架空管的支撑情况:F = W L。

其中,F表示管道的支撑力,W表示管道的自重,L表示管道的长度。

通过这个公式,我们可以比较准确地计算出管道的支撑力,从而选择合适的钢管支架和支撑结构。

3. 架空管的风载计算公式。

在一些特殊的环境中,架空管可能会受到风载的影响。

为了保证架空管的安全运行,我们需要考虑到风载对架空管的影响。

通常情况下,我们可以通过以下公式来计算架空管的风载:F = 0.5 ρ V^2 A。

其中,F表示管道的风载,ρ表示空气的密度,V表示风速,A表示管道的横截面积。

通过这个公式,我们可以比较准确地计算出管道的风载,从而选择合适的钢管支架和支撑结构。

通过以上的介绍,我们可以看到,架空管的计算是一个比较复杂的过程,它涉及到管道的自重、支撑力、风载等多个因素。

安装工程管道支架计算

安装工程管道支架计算

安装工程管道支架计算安装工程管道支架计算1、先按管径的大小确定支架的距离。

2、根据管道距墙面距离+管道外径+安装管卡距离(管支架另加5cm)算支架长度。

3、立管支架=支架长度*3(三角架)算出一个支架的型钢长度*支架数量。

4、吊式的干管支架=支架长度+吊筋长度(支架距顶板长度)算出一个吊架长度*吊架数量管道工程施工图预算工程量计算技巧随着我国改革开放的深入,社会主义市场经济不断发育成熟,建筑工程造价管理体制也正由传统计划经济模式下的定额管理转向市场经济体制下的管理,而工程量的计算则成为建筑工程造价管理的重要组成部分。

工程预算由两个方面组成,一是预算定额中各个工程量子目的预算单价;再就是该项工程子目的工程量。

而工程量的计算则是工程预算工作的基础和重要组成部分。

1计算顺序确定工程量计算顺序,在划分分项工程项目的基础上,统筹考虑的原则是:先易后难。

对后序工程量计算能提供依据的数据及辅助数据应一并预先算出,减少图纸翻阅次数,防止重复计算和漏算,提高计算准确性和速度。

因此,确定管道工程施工图预算的自然或物理计量单位的工程量计算顺序显得尤为重要。

(1)自然计量单位的工程量计算顺序自然计量单位的工程量计算顺序见表1:表1自然计量单位计算顺序工程分类计算顺序工艺管道工程设备→阀门→法兰→套管→金属构件及其它等,其中室外管道还包括管件工程量的计算燃气管道工程附件→燃气表及加热设备→灶具及套管等采暖工程大管经径阀门→法兰→散热器→伸缩器→集气罐或自动排气阀→立支管阀门→汇水或跑水阀门及套管的工程量计算给排水工程栓类阀门→阀兰→水表→卫生器具及小型容器等的工程量计算按上述计算顺序计算自然计量单位的工程量,可进一步熟悉或更好地掌握具体单位工程的设计意图及系统构造,为后序和物理计量单位的工程量快速计算奠定基础。

例如,采暖工程计算以"片"为单位的散热器工程量时,应分别统计总片数和总组数及布置相同、建筑开间尺寸相等的标准与非标准的立管根数,除了为计算立支管阀门和手动放风阀数量及散热器除锈刷油工程量提供依据外,又为列式快速计算立支管工程量提供了基础数据,此数据又可服务于施工预算及施工管理工作。

管道支架工程量计算(规范)

管道支架工程量计算(规范)

管道支架工程量计算(规范)
注:具体数量的计算根据实际情况排列,穿墙时应算一个支点
DN40 0.19 DN50 0.33 DN70 0.39
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
(2)室内排水立管管卡:一般每层设一个
(3)室内排水支管、横贯、管一般是悬吊在抽板下,吊架间距为1.5M
6、其他
(1)给水管道(水平管):给水管道干管的安装一般用角钢支架或管卡固在墙上,管外皮距墙面净距30~50mm,取40mm
给水横支管:一般用管卡或钩钉固定
(2)排水管道
(1)管道设置原则:散热器支管长度>1.5m时,设管卡或钩钉;采暖立管管卡:层高=<5m,每层设一个层高>5m,每层设两个
(2)管道支架数量的计算
立管支架:按层计算
水平管支架:a、固定支架:按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距---该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量。

管道支架工程量计算(规范)

管道支架工程量计算(规范)

管道支架工程量计算(规范)1、水平钢管支架最大间距(水平干管)
注:具体数量计算依据实际情况排列,穿墙时应算一个支点
2、沿墙安装单管托架
3、给水管道钩钉支架
DN40 0.19 DN50 0.33 DN70 0.39
4、固定和砖墙上单管管卡
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
(2)室内排水立管管卡:通常每层设一个
(3)室内排水支管、横贯、管通常是悬吊在抽板下,吊架间距为1.5M
6、其它
(1)给水管道(水平管):给水管道干管安装通常见角钢支架或管卡固在墙上,管外皮距墙面净距30~50mm,取40mm
给水横支管:通常见管卡或钩钉固定
(2)排水管道
立管和墙面距离(管中心和墙面距离)
7、采暖管道支架
(1)管道设置标准:散热器支管长度>1.5m时,设管卡或钩钉;采暖立管管卡:层高=<5m,每层设一个层高>5m,每层设两个
(2)管道支架数量计算
立管支架:按层计算
水平管支架:a、固定支架:按图示数量计算
b 、单管活动支架数量=管子长度/最大支架间距---该段固定支架数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量。
