结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。

高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。

(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中:最大水平位移:墙顶、柱顶节点的最大水平位移。

平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角:墙、柱层间位移与层高的比值。

最大层间位移角:墙、柱层间位移角的最大值。

平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。

结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。

(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。

(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

PKPM中的六个比值

PKPM中的六个比值

查看结果阶段,宏观需要控制的6大比值:1)周期比(第一扭转周期和第一平动周期的比值,a类建筑不应大于0.9;b类建筑不应大于0.85)反映结构的抗扭性质,satwe wzq.out 文件中察看2)位移比(保证结构具有足够的刚度,避免产生较大的位移影响结构的承载力、稳定性和使用要求,高规4.6.3),satwe wdisp.out 文件中察看最大层间位移与平均层间位移的比值(限制平面扭转不规则,考虑偶然偏心影响,抗震规范3.4.2)和最大层间位移角(抗震变形限制,不考虑偶然偏心影响)3)刚度比(侧向刚度规则要求抗震规范3.4.2要求),satwe wmass.out 文件中察看Ratx,Raty :X,Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值;Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者4)楼层抗剪承载力、及承载力比值(竖向规则要求之一抗震规范3.4.2 ,限制楼层承载力突变),satwewmass.out 文件中察看Ratio_Bu5)剪重比(抗震规范5.2.5 限制抗侧力构件必须承担的剪力),satwe wzq.out 文件中察看整层剪重比6)刚重比(结构的侧向刚度和重力荷载的比值)影响结构稳定和重力二阶效应,satwewmass.out 文件中察看结构整体稳定验算结果再补充两个比值!7) 参与振动质量比:即有效质量系数注:要密切关注有效质量系数是否达到了要求。

若不够,则地震作用计算也就失去了意义。

wmass.out中可察看8) 倾覆力距比短肢剪力墙结构《高规》7.1.2条:抗震设计时筒体和一般剪力墙承受的第一振型底部地震倾覆力距不宜小于结构总底部地震倾覆力距的50%;一、二、三级短肢剪力墙轴压比不宜大于0.5、0.6、0.7,对一字形短肢剪力墙轴压比限值相应降低0.1。

框架-剪力墙结构新抗震规范第6.1.3条、高规8.1.3条规定,框架-剪力墙结构,在基本振型地震作用下,若框架部分承担的地震倾覆力矩大于总地震倾覆力矩的百分比50%,其框架部分的抗震等级应按框架结构确定,柱轴压比限值宜按框架结构采用。

楼层侧向刚度比在SATWE中的判断应用

楼层侧向刚度比在SATWE中的判断应用

楼层侧向刚度比在SATWE中的判断应用摘要:楼层侧向刚度比的控制参数,根据现行规范在电算软件中的选取,由于电算数据较为繁杂,本文通过梳理后,整理出较为简易的判断方法。

关键词:SATWE;侧向刚度;转换层;嵌固一、引言高层建筑结构设计中,侧向刚度比的统计具有非常重要的意义,是判断结构整体安全的一个重要指标,在《抗规》(2010版)和《高规》(2010版)有多处相关条文。

以《高规》为例,3.5.2条,5.3.7条12.2.1条及附录E中都分别对侧向刚度比在各种结构体系中的要求进行了相应控制,现结合PKPM2021软件及工程实例对其合理判断做出阐述。

二、嵌固层的解释1.要区分“结构底部嵌固层”和“嵌固端所在层号”在侧向刚度比引用规范条文中的不同。

2.嵌固端所在层号,当地下室顶板可以作为嵌固端时,嵌固端所在楼层应为地上一层,即地下室层数+1,嵌固端所在楼层在SATWE中不能填写为地下室那层(详《SATWE用户手册》3.2.1.6条),这时判断侧向刚度比时,应按《高规》5.3.7条,即地下一层与上部结构首层侧向刚度比应大于或等于2。

本文实例一(有地下室)即是这种例子。

3.《高规》第3.5.2条第2款中“对结构底部嵌固层,该比值不宜小于1.5”,该处的“结构底部嵌固层”仅指“当嵌固层为模型底层时,即嵌固端所在层号为1时”(详《SATWE用户手册》3.2.1.6.(3)条),“如果嵌固端位于底层以上时,将不执行此条规定”(详《PKPM新天地》2011第2期41页)。

也就是说,只适合没有地下室的结构,这样,楼层的底部才可能满足底层嵌固层的要求,本文实例二即是这种例子。

这样,对《高规》第3.5.2条第2款,即楼层的首层(嵌固层)与相邻上层(即地上二层)的侧向刚度比值γ2应大于或等于1.5。

三、侧向刚度比在SATWE数据中的引用(引用附一数据,均以X向为例)1. Ratx,Raty : X,Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚度)Ratx= RJX1(本层)/ RJX1(下一层)如:实例一,Floor No.2/ Floor No.1=5.9143/6.5463*10=0.0903,Ratx(第二层);Floor No.3/ Floor No.2=6.6896/5.9143=1.1311,Ratx(第三层);实例二,Floor No.2/ Floor No.1=2.4492/7.1863=0.3408,Ratx(第二层);Floor No.3/ Floor No.2=3.3795/2.4492=1.3798,Ratx(第三层);2. Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者Ratx1= RJX3(本层)/ [RJX3(上一层)*0.7或上三层平均侧刚*0.8的比值中之较小者]该值取RJX3,与层高hi无关系,用以判断框架结构γ1,详《高规》第3.5.2.1如:实例一,Floor No.2/ Floor No.3=13.157/(6.6666*0.7)=2.819,Ratx1(第二层);Floor No.2/[( FloorNo.3+4+5)/3]=13.157/[(6.6666+5.6331+4.5238)/3*0.8]=2.933, Ratx1(第二层);2.819<2.933, 故取Ratx1=2.819(第二层)实例二,Floor No.2/ Floor No.3=2.0763/(2.3593*0.7)=1.2573,Ratx1(第二层);Floor No.2/[( FloorNo.3+4+5)/3]=2.0763/[(2.3593+1.8367+1.6042)/3*0.8]=1.3423, Ratx1(第二层);1.2573<1.342, 故取Ratx1=1.2573(第二层)3. Ratx2,Raty2 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度90%、110%或者150%比值,110%指当本层层高大于相邻上层层高1.5倍时,150%指嵌固层Ratx2= RJX3*H(本层)/ [RJX3*H(上一层)*0.9或1.1或1.5]该值取RJX3*H,用以判断除框架结构外其他结构γ2,详《高规》第3.5.2.2如:实例一,Floor No.2/ Floor No.3=8.6838/(3.9999*0.9)=2.412,Ratx2(第二层);Floor No.3/ Floor No.4=3.9999/(2.9292*0.9)=1.517, Ratx2(第三层);实例二,Floor No.1/ Floor No.2=33.439/(9.9664*1.5)=2.2368,Ratx2(第二层);Floor No.2/ Floor No.3=9.9664/(7.0778*1.1)=1.2801, Ratx2(第二层);Floor No.3/ Floor No.4=7.0778/(5.48*0.9)=1.4351, Ratx2(第三层);四、侧向刚度比在SATWE数据中对满足规范要求的判断1.对于嵌固端条件的判断(1)对于有地下室的,把地下室顶板作为嵌固端,即“嵌固端所在层号”为地上首层的。

SATWE计算控制参数的选择方法

SATWE计算控制参数的选择方法

SATWE计算控制参数的选择方法层刚度比计算:a)【剪切刚度】是按《高层建筑混凝土结构技术规程》附录E.0.1建议的方法计算,适用于计算“转换层位于底部1层结构”的层刚度比及“地下室与上部首层”的层刚度比;不适用于带梁式托柱转换层或桁架式转换层结构的层刚度比计算。

b)【剪弯刚度】是按《高层建筑混凝土结构技术规程》附录E.0.2建议的方法计算,适用于计算“转换层位于底部2层及2层以上结构”的层刚度比。

当转换层设置在3层及3层以上时,除了采用【剪弯刚度】算法外,还应采用【地震剪力与地震层间位移的比值】算法再计算一次层刚度,从而进行转换层本层侧向刚度不应小于相邻上一层楼层侧向刚度的60%的下限控制。

c)【地震剪力与地震层间位移的比值】是按《建筑抗震设计规范》3.4.2和3.4.3条文说明中建议的方法计算,适用于没有转换结构的大多数常规建筑,也可用于地下室嵌固部位的刚度比计算,这是程序默认的层刚度比计算方法。

对于《高层建筑混凝土结构技术规程》附录E.0.2 中“当转换层设置在3层及3层以上时,其楼层侧向刚度不应小于相邻上部楼层侧向刚度的60%”的要求,也可采用此算法进行控制,但需要将【X、Y 向回填土刚度值】参数取为0。

d)不计算地震作用时,对于多层结构可以选择“剪切刚度”;对于高层结构可选择“剪弯刚度”。

e)当选用“地震剪力与地震层间位移的比值”时,如果结构平面中的洞口较多,会造成楼层平均位移的计算误差增加,此时应选择“强制刚性楼板假定”来计算层刚度。

当选用“剪切刚度”或“剪弯刚度”时,程序默认楼层为刚性楼板。

地震作用分析方法:【侧刚】是一种简化计算方法,只适用于采用楼板平面内无限刚假定的普通建筑和采用楼板分块平面内无限刚假定的多塔建筑。

【侧刚】的优点是分析效率高,计算速度快。

对于定义有较大范围的弹性楼板、有较多不与楼板相连的构件(如错层结构、空旷的工业厂房、体育馆所等)或有较多错层构件的结构,则应采用【总刚】。

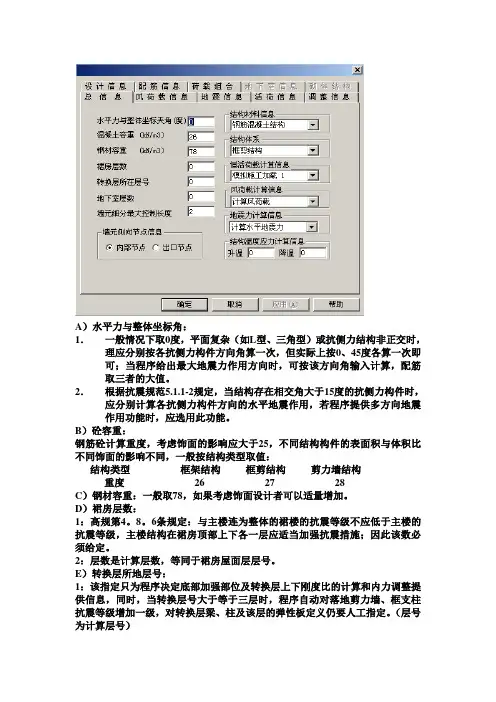

pkpm相关参数(satwe)
