医学图像三维重建的体绘制技术综述

合集下载

ct图像处理及三维重建的综述

ct图像处理及三维重建的综述

李健,杨冬茹等. CT扫描结合Mimics三维成像软件对上 扫描结合Mimics [9]李健,杨冬茹等. CT扫描结合Mimics三维成像软件对上 颌第二磨牙的三维重建[J].现代口腔医学杂志 2008, 颌第二磨牙的三维重建[J].现代口腔医学杂志,2008,22 [J].
(5):550-553 ):550550
Sarti, Gori, [14]Alessandro Sarti,Roberto Gori,Claudio Lamberti. A Physieally based model to Simulate maxillo faeial surgery from 3D CT images [J]. Systems,1999, Future Generation Computer Systems,1999,15. [15]赵惠军 王波.基于MRI的盆底组织结构三维重建[J]. 赵惠军, MRI的盆底组织结构三维重建 [15]赵惠军, 王波.基于MRI的盆底组织结构三维重建[J]. 第四军医大学学报,2008,29(14):1317):1317 第四军医大学学报,2008,29(14):1317-1318. [16]巩磊 傅戈雁. 巩磊, [16]巩磊,傅戈雁.快速成型与逆向工程技术及其在医学 中的应用[J].新技术新工艺 新技术新工艺, ):67 67中的应用[J].新技术新工艺,2006, (3):67-69. [17]游素兰 黄远亮.应用M 游素兰, ics软件建立下颌无牙颌 [17]游素兰,黄远亮.应用M im ics软件建立下颌无牙颌 三维有限元模型[J].口腔医学研究,2008,24( ):381 [J].口腔医学研究 381三维有限元模型[J].口腔医学研究,2008,24(4):381383 [18]黄磊 白光辉.多层螺旋CT 黄磊, [18]黄磊,白光辉.多层螺旋CT 三维重建在先天性支气管 起源异常诊断中的应用[J].温州医学院学报,2008 [J].温州医学院学报,2008, 起源异常诊断中的应用[J].温州医学院学报,2008,38

医学图像处理中的三维重建技术与模型验证方法分析

医学图像处理中的三维重建技术与模型验证方法分析

医学图像处理中的三维重建技术与模型验证方法分析概述医学图像处理是医学领域中不可或缺的技术之一。

三维重建技术是其中的重要内容,它能够将医学图像转化为三维模型,为医生诊断和治疗提供更为准确的信息。

然而,三维重建技术必须经过模型验证,以确保其结果的可靠性和准确性。

本文将分析医学图像处理中的三维重建技术以及常用的模型验证方法。

一、三维重建技术1.体素法体素法是一种基于体素(三维像素)的三维重建技术,常用于脑部、肺部等区域的分析。

该方法将医学图像划分为多个小的立方体单元,每个单元包含密度、颜色和形状等信息。

通过对每个体素进行分析和计算,可以重建出三维模型。

2.表面法表面法是另一种常用的三维重建技术,它通过将医学图像中的边界提取出来,并将其连接形成一个网格,从而生成三维模型。

该方法适用于骨骼的重建和组织分割等应用,能够提供更为真实的形状。

3.混合法混合法是一种将体素法和表面法相结合的三维重建技术。

它利用体素法分析内部结构,同时使用表面法重建物体的外部形状。

这种方法在血管和器官的重建中具有广泛的应用。

二、模型验证方法1.准确性验证准确性验证是模型验证的基本要求。

通过与实际物体进行比较,可测量三维模型与实际物体之间的误差。

常用的准确性验证方法包括物理测量和几何验证。

物理测量法将三维模型与实际物体进行定量比较,如使用测量工具测量尺寸、角度等。

几何验证法将三维模型与实际物体进行直接比较,如通过重叠比对、云数据投影等方法进行验证。

2.一致性验证一致性验证是指通过与不同的视角、不同的图像进行比较,验证三维模型是否能够在各种条件下保持一致。

视角一致性验证是通过不同角度的图像进行验证,可以使用旋转投影或虚拟观察等方法。

图像一致性验证是通过不同的图像进行验证,可以使用图像对比、特征一致性等方法。

3.应用验证应用验证是指通过应用特定的医学任务来验证三维模型的有效性。

例如,在手术规划中,将三维模型与实际手术结果进行比较,验证模型在手术导航中的准确性和可行性。

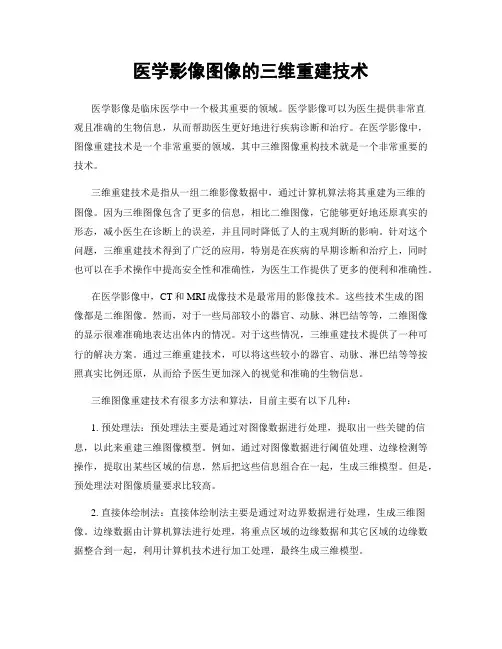

医学影像图像的三维重建技术

医学影像图像的三维重建技术

医学影像图像的三维重建技术医学影像是临床医学中一个极其重要的领域。

医学影像可以为医生提供非常直观且准确的生物信息,从而帮助医生更好地进行疾病诊断和治疗。

在医学影像中,图像重建技术是一个非常重要的领域,其中三维图像重构技术就是一个非常重要的技术。

三维重建技术是指从一组二维影像数据中,通过计算机算法将其重建为三维的图像。

因为三维图像包含了更多的信息,相比二维图像,它能够更好地还原真实的形态,减小医生在诊断上的误差,并且同时降低了人的主观判断的影响。

针对这个问题,三维重建技术得到了广泛的应用,特别是在疾病的早期诊断和治疗上,同时也可以在手术操作中提高安全性和准确性,为医生工作提供了更多的便利和准确性。

在医学影像中,CT和MRI成像技术是最常用的影像技术。

这些技术生成的图像都是二维图像。

然而,对于一些局部较小的器官、动脉、淋巴结等等,二维图像的显示很难准确地表达出体内的情况。

对于这些情况,三维重建技术提供了一种可行的解决方案。

通过三维重建技术,可以将这些较小的器官、动脉、淋巴结等等按照真实比例还原,从而给予医生更加深入的视觉和准确的生物信息。

三维图像重建技术有很多方法和算法,目前主要有以下几种:1. 预处理法:预处理法主要是通过对图像数据进行处理,提取出一些关键的信息,以此来重建三维图像模型。

例如,通过对图像数据进行阈值处理、边缘检测等操作,提取出某些区域的信息,然后把这些信息组合在一起,生成三维模型。

但是,预处理法对图像质量要求比较高。

2. 直接体绘制法:直接体绘制法主要是通过对边界数据进行处理,生成三维图像。

边缘数据由计算机算法进行处理,将重点区域的边缘数据和其它区域的边缘数据整合到一起,利用计算机技术进行加工处理,最终生成三维模型。

3. 点云法:点云法主要是利用激光扫描技术,将整个目标扫描成一个点云,然后再通过一定的算法进行处理,最终生成三维模型。

点云法在医学影像处理中广泛应用于骨科和牙科领域中。

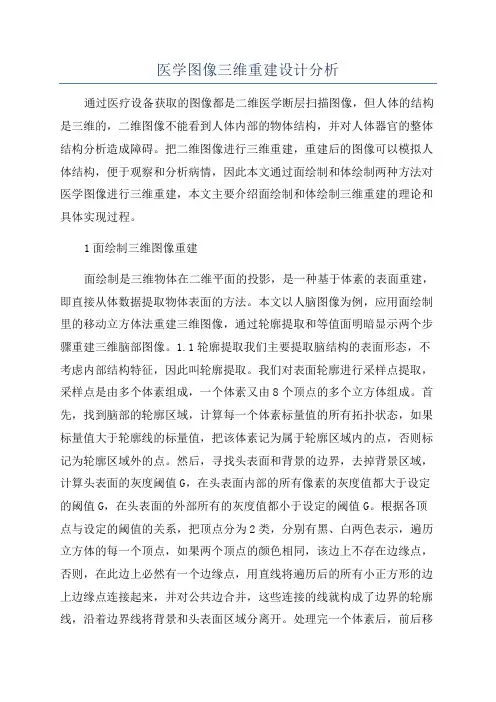

医学图像三维重建设计分析

医学图像三维重建设计分析

医学图像三维重建设计分析通过医疗设备获取的图像都是二维医学断层扫描图像,但人体的结构是三维的,二维图像不能看到人体内部的物体结构,并对人体器官的整体结构分析造成障碍。

把二维图像进行三维重建,重建后的图像可以模拟人体结构,便于观察和分析病情,因此本文通过面绘制和体绘制两种方法对医学图像进行三维重建,本文主要介绍面绘制和体绘制三维重建的理论和具体实现过程。

1面绘制三维图像重建面绘制是三维物体在二维平面的投影,是一种基于体素的表面重建,即直接从体数据提取物体表面的方法。

本文以人脑图像为例,应用面绘制里的移动立方体法重建三维图像,通过轮廓提取和等值面明暗显示两个步骤重建三维脑部图像。

1.1轮廓提取我们主要提取脑结构的表面形态,不考虑内部结构特征,因此叫轮廓提取。

我们对表面轮廓进行采样点提取,采样点是由多个体素组成,一个体素又由8个顶点的多个立方体组成。

首先,找到脑部的轮廓区域,计算每一个体素标量值的所有拓扑状态,如果标量值大于轮廓线的标量值,把该体素记为属于轮廓区域内的点,否则标记为轮廓区域外的点。

然后,寻找头表面和背景的边界,去掉背景区域,计算头表面的灰度阈值G,在头表面内部的所有像素的灰度值都大于设定的阈值G,在头表面的外部所有的灰度值都小于设定的阈值G。

根据各顶点与设定的阈值的关系,把顶点分为2类,分别有黑、白两色表示,遍历立方体的每一个顶点,如果两个顶点的颜色相同,该边上不存在边缘点,否则,在此边上必然有一个边缘点,用直线将遍历后的所有小正方形的边上边缘点连接起来,并对公共边合并,这些连接的线就构成了边界的轮廓线,沿着边界线将背景和头表面区域分离开。

处理完一个体素后,前后移动到另外一个体素,当所有的体素都遍历完后,轮廓就绘制出来了。

算法的步骤为:(1)选择一个体素。

(2)计算该体素中每一个小立方体顶点的内外状态。

(3)生成每个顶点的二进制编码的索引值。

(4)用该索引值创建树型表,并计算标量值。

(5)用树型表计算每个点所连接的边的位置。

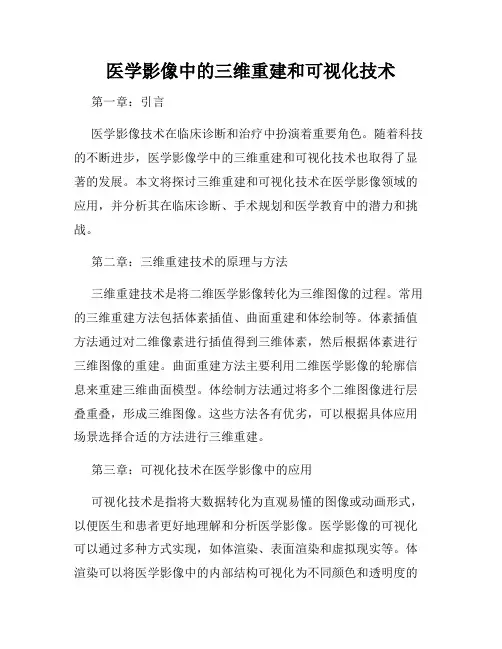

医学影像中的三维重建和可视化技术

医学影像中的三维重建和可视化技术

医学影像中的三维重建和可视化技术第一章:引言医学影像技术在临床诊断和治疗中扮演着重要角色。

随着科技的不断进步,医学影像学中的三维重建和可视化技术也取得了显著的发展。

本文将探讨三维重建和可视化技术在医学影像领域的应用,并分析其在临床诊断、手术规划和医学教育中的潜力和挑战。

第二章:三维重建技术的原理与方法三维重建技术是将二维医学影像转化为三维图像的过程。

常用的三维重建方法包括体素插值、曲面重建和体绘制等。

体素插值方法通过对二维像素进行插值得到三维体素,然后根据体素进行三维图像的重建。

曲面重建方法主要利用二维医学影像的轮廓信息来重建三维曲面模型。

体绘制方法通过将多个二维图像进行层叠重叠,形成三维图像。

这些方法各有优劣,可以根据具体应用场景选择合适的方法进行三维重建。

第三章:可视化技术在医学影像中的应用可视化技术是指将大数据转化为直观易懂的图像或动画形式,以便医生和患者更好地理解和分析医学影像。

医学影像的可视化可以通过多种方式实现,如体渲染、表面渲染和虚拟现实等。

体渲染可以将医学影像中的内部结构可视化为不同颜色和透明度的体素。

表面渲染则将医学影像中的表面结构以平滑的曲面形式可视化。

虚拟现实技术可以将医学影像呈现为真实的三维场景,使医生可以进行实时导航和操作。

第四章:三维重建和可视化技术在临床诊断中的应用三维重建和可视化技术在临床诊断中具有重要价值。

例如,在骨科领域,医生可以利用三维重建技术来分析骨折的复杂程度和骨折部位的位置关系,为手术规划提供可靠依据。

在心脏病学领域,三维重建和可视化技术可以提供更全面的心脏解剖信息,帮助医生准确定位病变区域。

在肿瘤学领域,医生可以利用三维重建和可视化技术来评估肿瘤的生长情况和周围组织的受侵程度。

这些应用可以提高临床诊断的准确性和可靠性,为患者提供更好的治疗方案。

第五章:三维重建和可视化技术在手术规划中的应用三维重建和可视化技术在手术规划中具有重要意义。

通过对患者的医学影像进行三维重建和可视化,医生可以提前了解手术过程中可能遇到的问题和困难,进而制定合理的手术方案。

生物医学 三维重建体绘制算法

生物医学 三维重建体绘制算法

生物医学三维重建体绘制算法
生物医学三维重建体绘制算法是一种利用医学图像数据构建三维
模型的技术。

其基本流程为:首先采集医学图像数据,例如CT、MRI 等,并对数据进行预处理,如图像分割、去噪等;然后进行三维重建,利用体绘制算法将分割后的二维图像重构为三维模型;最后进行后处理,如光照、纹理等方案进行优化,以得到更加真实的三维模型。

体绘制算法中,常用的方法包括体细分、空间切割和贴图技术等。

其中,体细分可以提高模型的精度和细节度,空间切割可以加速模型
的渲染和交互,贴图技术可以更好地模拟器官表面的纹理和材料特性。

此外,近年来,机器学习和深度学习等技术也被应用于生物医学
三维重建领域。

例如,利用卷积神经网络对医学图像进行分割,可以
更加高效地得到分割结果,从而提高模型的构建精度。

总之,生物医学三维重建体绘制算法是一种重要的医学图像处理
技术,可用于辅助医生进行疾病诊断、手术规划等方面,同时也有着
广泛的应用前景。

医学图像处理中的三维重建方法与技巧研究

医学图像处理中的三维重建方法与技巧研究

医学图像处理中的三维重建方法与技巧研究概述:三维重建是医学图像处理中一个重要领域,它在提供更准确诊断、制定治疗计划以及研究生物组织结构方面起着关键作用。

本文将介绍医学图像处理中的三维重建方法与技巧的研究进展。

一、基于体素的三维重建方法1. 体素表示法体素是三维空间中的一个离散的点,体素表示法是最常用的三维重建方法之一。

它将医学图像分成小的立方体(体素),通过计算每个体素的属性值来重建物体的三维形状。

2. 体素化算法体素化算法主要分为体素生成和体素优化两个步骤。

体素生成通过确定边界点和连接方法来产生体素网格。

而体素优化则通过平滑和去除无用的体素等技巧提高重建结果的质量。

3. 体素投影重建体素投影重建是将医学图像转换为体素表示,从而实现三维重建的一种方法。

它基于医学图像的切片数据,通过将每个切片映射到体素空间中,从而构建三维模型。

二、基于曲面的三维重建方法1. 计算机辅助设计技术计算机辅助设计技术可以在医学图像上进行操作,通过选择合适的曲面模型来实现三维重建。

这种方法通常使用有限元或有限差分等技术来对曲面进行建模和优化。

2. 曲面重建算法曲面重建算法的核心是从离散的点云数据中重建出光滑曲面。

常见的曲面重建算法包括Marching Cubes、Poisson等。

这些算法通过使用点云的邻域信息来估计曲面法线,并以此构建更完整的曲面模型。

三、多模态图像融合技术在三维重建中的应用1. 多模态匹配多模态匹配是将不同模态的医学图像进行配准和融合的技术,为三维重建提供更全面和准确的信息。

常用的多模态匹配方法包括基于特征点的方法、基于区域的方法等。

2. 空间变换技术空间变换技术可以将不同模态的医学图像对齐到统一的坐标系中,从而实现图像融合和三维重建。

常用的空间变换技术包括刚体变换、仿射变换等。

四、三维重建的应用领域1. 医学诊断与治疗三维重建技术在医学诊断中起到关键作用。

医生可以通过三维重建的可视化结果更准确地观察病灶位置、形状、大小等信息,从而制定更精确的治疗计划。

【医疗信息化】基于GPU的医学图像三维重建体绘制技术综述

【医疗信息化】基于GPU的医学图像三维重建体绘制技术综述
基于 GPU 的医学图像三维重建体绘制技术综述
翟争峯①② 蒲立新① 曲建明②① 杨骥②③ 基金项目:2012 年电子信息产业发展基金项目—基于健康档案规范(HL7 RIM 模型)的区域
医疗信息集成管理系统研发及应用示范(编号:工信部财[2012]407 号 ) ①电子科技大学,成都市,611731 ②四川省医学数字影像与通讯(DICOM)标准工程实验室,成都市,611731 ③成都金盘电子科大多媒体技术有限公司,成都市,611731 摘 要 体绘制技术能够很好的显示对象内部的细节信息,对于医学诊断有着很好的实用价 值。但由于当前用于重建的图像数据量与以往相比有显著的增加,使得传统的基于 CPU 的体 绘制技术在三维重建中存在着绘制速度慢,交互不流畅等问题。随着图形处理芯片(GPU) 并行计算能力和可编程性的快速发展使得 GPU 用于医学图像实时绘制成为可能。本文首先对 体绘制技术进行简单介绍,接着对 GPU 进行系统阐述,然后对一种基于 GPU 的体绘制技术的 实现给予综述,最后是对基于 GPU 的体绘制技术进行总结和展望。 关键词 体绘制 GPU 三维重建 一、前言
图形处理器芯片、显示芯片和图像处理芯片都可以称为图形处理器(GPU)[3],如图 4 所示,其是计算机硬件中显卡的关键部件,GPU 的好坏直接影像显卡的性能和显卡的档次。 过去的几年,GPU 正在以大大超过摩尔定律的速度高速发展,极大的提高着计算机图形处理 的速度和质量,不但促进了图像处理、虚拟现实、计算机仿真等相关应用领域的快速发展, 同时也为人们利用 GPU 进行图形处理以外的通用计算提供了良好的运算平台。
体绘制方法是指直接将体数据里的体素投影到屏幕上,其相对于面绘制的最大区别就是 体绘制时体数据中的全部体素都参与了最终图像的渲染,体数据是对局部空间内的数据进行 采样,这些采样值代表这个点上一个或者多个物理特性。一般数据场空间都是以有限个采样 来描述的。所以体数据包含物体内部的信息是真正的三维实体。

医学图像分析中的3D重建方法研究

医学图像分析中的3D重建方法研究

医学图像分析中的3D重建方法研究近年来,医学图像分析已经成为医学领域中的一个重要研究方向,它通过对医学影像的处理、分析,提供医生更准确的诊断结果,对于病人的治疗、康复起到重要作用。

其中,3D重建技术是医学图像分析中的一项关键技术,可以将2D图像转化为3D模型,为医生提供更清晰、直观的诊断结果。

本文将介绍医学图像分析中的3D重建方法研究。

一、医学图像的3D重建方法医学图像的3D重建方法主要是基于医学影像,通过对医学影像的处理与分析,生成三维模型。

其中,最常用的方法是基于CT、MRI等医学影像技术。

1. 基于CT影像的3D重建方法CT影像是利用X射线技术生成的医学影像,其优点是分辨率高、骨质结构清晰。

在CT影像的3D重建中,主要采用的方法是基于体素模型的体绘制(Volume Rendering)技术。

具体来说,体绘制技术主要是通过对CT影像进行分层处理,可以得到一个体素数据集,即一个三维填充图像。

通过对该数据集进行可视化渲染,可以获得高质量、逼真的三维模型。

此外,还可以对体绘制的结果进行多维度的剖面重建,以获得更加清晰的医学影像图像。

2. 基于MRI影像的3D重建方法MRI影像是通过利用磁共振技术生成的医学影像,其优点是对软组织、血管等有较好的显示效果。

在MRI影像的3D重建中,主要采用的方法是基于表面模型的曲面重建(Surface Rendering)技术。

具体来说,曲面重建技术主要是通过对MRI影像进行分层处理,可以得到一个二维的轮廓线。

通过对该轮廓线进行闭合处理,可以得到一个表面数据集。

然后,通过对表面数据集进行可视化渲染,可以获得一个逼真、高精度的三维模型。

二、医学影像分析中的3D重建应用医学影像中的3D重建技术在病例分析、手术规划、康复治疗等方面都有广泛的应用。

以下是医学图像分析中的3D重建应用举例:1. 病例分析在病例分析中,医生可以利用3D重建技术对患者的医学影像进行分析,获得更加准确的诊断结果。

医学图像的三维重建技术

医学图像的三维重建技术

医学图像的三维重建技术近年来,医学图像技术越来越先进,医学图像三维重建技术应运而生。

医学图像三维重建技术通过将多张二维医学影像叠加,还原成三维图像,可以更加立体地呈现人体器官和病变部位的形态、位置等重要信息,更加直观、高效地为医生和患者提供诊断和治疗的参考。

1. 医学图像三维重建技术的发展历程医学图像重建技术最早起源于二十世纪六七十年代的电影工业。

利用电影影像处理中的数字化技术,研究人员发现可以通过将人体不同方向上的磁共振成像(MRI)切片进行叠加,形成立体结构,这就是医学图像三维重建技术的雏形。

当时,由于计算机技术尚未成熟,重建图像的过程需要耗费大量时间和复杂计算,还存在数据处理量大、存储和传输瓶颈的问题,所以应用较为有限。

随着计算机技术的飞速发展,特别是空间计算机的兴起,医学图像三维重建技术得到了快速发展。

在医学成像领域,计算机断层扫描(CT)和MRI技术的出现,让人们可以获取各种常见的医学图像,例如人体内部结构的图像、血管成像、肿瘤成像等等。

这为医学图像三维重建技术的应用提供了所需的关键技术支撑。

经过多年的发展,医学图像三维重建技术已经相对成熟,可以在各种医学影像领域得到广泛应用。

它不仅广泛应用于人体解剖、心脏和其他器官的评估,还应用于口腔颈部医学、眼部医学、孕产妇等方面,具有政治、社会和经济利益。

2. 医学图像三维重建技术的原理和工作流程医学图像三维重建技术是一种基于数字影像处理、计算机生成的图像处理技术。

一般而言,可以简要概括为以下几个步骤:(1) 根据病人病情采集不同方向上的医学影像,包括磁共振成像(MRI)、放射性同位素扫描(SPECT)、计算机断层扫描(CT)等。

(2) 对图像进行去噪、滤波、增强等预处理,以提高图像质量和信噪比。

(3) 利用数字图像处理算法将多张二维图像进行切片并处理为三位数据,即每个像素点的xyz坐标和灰度值,存储在计算机内存中。

(4) 利用三维可视化软件,将数据转换为三维的立体结构。

医学图像处理中的三维重建技术的使用技巧总结

医学图像处理中的三维重建技术的使用技巧总结

医学图像处理中的三维重建技术的使用技巧总结在医学图像处理领域,三维重建技术是一种重要的工具,能够将二维医学图像转化为可视化的三维模型。

它在医疗诊断、手术规划、疾病研究等方面有着广泛的应用。

本文将总结医学图像处理中的三维重建技术的使用技巧,希望能为从事相关工作的医学专业人员提供一些参考。

首先,进行三维重建前,需要对原始二维医学图像进行预处理。

预处理包括图像去噪、增强、分割等步骤。

去噪可以采用滤波算法,如中值滤波、均值滤波等,以降低图像中的噪声干扰。

增强可以通过直方图均衡化、灰度拉伸等方法,来提升图像的对比度和细节。

分割是将图像中的组织结构与背景分离,常用的方法有阈值分割、边缘检测等。

预处理的目的是提高原始图像的质量,为后续的三维重建做好准备。

其次,选择合适的三维重建算法是关键。

根据图像的特点和需求,可以选择不同的算法进行三维重建。

最常用的算法包括基于体素的三维重建、基于表面的三维重建和基于特征点匹配的三维重建。

基于体素的三维重建将图像分割为小块体素,然后根据颜色、纹理等特征进行三维模型的构建。

基于表面的三维重建则是通过点云数据的采集和三角化,得到连续的三维表面模型。

而基于特征点匹配的三维重建则是通过计算图像间的特征点匹配,从而确定三维结构。

选择合适的算法能够提高三维重建的准确性和效率。

在实际应用中,根据具体任务的需求和实际情况,可以灵活选择或结合多种算法。

另外,对于大规模的医学图像数据集,需要考虑分布式计算和存储。

三维重建过程中产生的大量数据需要进行高效存储和处理。

分布式计算系统能够将计算任务分布到多台计算机上进行并行处理,提高计算速度。

同时,采用分布式存储系统可以将数据分散存储在多个节点上,提高数据的可靠性和可用性。

这些技术的应用,能够满足高效处理大规模医学图像数据的需求。

此外,在进行三维重建时,需要注意图像质量对重建结果的影响。

良好的图像质量有助于准确重建三维模型。

为了获取高质量的图像,可以选择合适的成像设备和参数设置,避免图像模糊、伪影等问题。

医学影像中的三维重建技术研究

医学影像中的三维重建技术研究

医学影像中的三维重建技术研究一、简介随着医学成像技术的不断发展,图像质量不断提升,医学影像已经成为临床医生进行诊断和治疗的重要工具之一。

其中,三维重建技术作为医学影像处理的一种重要手段,具有重要的应用价值。

本文将对医学影像中的三维重建技术进行深入探讨。

二、三维重建技术的基本原理医学影像中的三维重建技术是指通过多幅二维医学影像进行计算机算法处理,最终生成一个三维物体的过程。

其基本原理如下:1.数据采集:医学影像中的三维重建技术是依赖于二维图像数据的。

医学影像学家们利用X射线、MRI、CT、超声等技术将需要成像的部位进行扫描,得到大量的二维图像数据。

2.图像数据预处理:将获取的二维图像进行去噪、增强等处理,使得数据清晰、准确。

3.图像配准:将多个二维图像进行配准,确保它们处于相同的坐标系和比例尺度。

4.三维重建:通过计算机算法对配准后的二维图像进行处理,生成三维立体图像,并将其进行渲染和显示,最后供医生进行诊断和治疗。

三、三维重建技术的应用1.CT三维重建:CT三维重建技术是三维重建技术中应用最广泛的一种。

它可以将CT扫描出来的大量二维图像进行快速准确的三维重建,用于医生进行骨折、肿瘤、血管及器官的诊断和治疗。

2.MRI三维重建:MRI三维重建技术也比较常见,它主要应用于脑部检查,可用于脑肿瘤、神经病变等的诊断和治疗。

3.超声三维重建:超声三维重建技术是利用超声波对所需要成像的组织、器官进行扫描,生成二维图像,并通过计算机算法将其转化为三维图像。

这一技术在产前检查中也有重要应用。

四、三维重建技术的发展趋势1.机器学习在三维重建技术中发挥重要作用,可以帮助医生在更快速地分析和诊断。

2.虚拟现实技术的发展,使得医生能够将三维重建后的图像在虚拟环境中进行操作和演示,提高了治疗效果。

3.云计算和大数据技术的应用将使得三维重建技术更加简单快捷,对医疗影像的管理和诊断也将带来革命性的变化。

五、结论医学影像中的三维重建技术是一项很有前景的技术。

医学图像的三维重建和可视化技术研究

医学图像的三维重建和可视化技术研究

医学图像的三维重建和可视化技术研究医学图像的三维重建和可视化技术在当今医疗领域中越来越普及。

近年来,随着医学科技的快速发展以及互联网和移动互联网技术的普及和应用,医学图像的三维重建和可视化技术已经成为医学影像领域至关重要的一部分。

一、医学图像的三维重建技术医学图像的三维重建技术是通过计算机处理医学影像数据,将二维影像转化为具有三维空间分布信息和形态特征的立体图像。

医学图像的三维重建技术主要有以下几种:1. 体绘制法(Volume Rendering)体绘制法是医学图像三维重建中最常见的一种方法,它可以将三维图像在计算机显示器上以虚拟体形式呈现出来。

体绘制法的基本原理是根据医学图像数据,通过体绘制算法将像素数据转换成立体图像。

体绘制法的优点是可以呈现出医学图像的大部分信息,并且呈现效果非常逼真。

但是,体绘制法也存在一些局限性,如不能很好地显示深部结构、分辨率和可视范围等问题。

2. 表面重构法(Surface Reconstruction)表面重构法是利用医学影像数据,将体表面重构成立体图像的一种方法。

它通过将三维图像表面进行分割并转化为曲面网格,然后建立曲面模型,在计算机程序中进行立体显示。

表面重构法的优点是可以产生非常精确的表面形状,可以在特定领域的医学图像重建中得到广泛应用。

3. 切片法(Slicing)切片法是通过计算机程序对医学影像数据进行切片,最终形成具有空间三维分布的影像。

切片法主要依赖于医学影像数据的精确分层,它具有处理速度快和成本低的优点。

但是在处理颜色和灰度变化较大的图像时,这种方法不能很好地完全保留图像信息。

二、医学图像的可视化技术医学图像的可视化技术是将医学影像数据以可视化方式呈现给医生和患者,让他们更好地理解医学影像结果,并且在诊断和治疗方面提供指导。

医学图像的可视化技术主要有以下几种:1. 虚拟现实技术(Virtual Reality)虚拟现实技术是将医学影像数据实现立体感和动态效果,并且让医生和患者可以在虚拟环境中进行交互的一种技术。

医学图像的三维重建与分析

医学图像的三维重建与分析

医学图像的三维重建与分析第一章:医学图像的三维重建技术概述医学图像的三维重建技术是一种通过计算机处理医学图像数据,将其转化为三维模型的方法。

这项技术在临床医学、医学研究和医学教育方面具有重要的应用价值。

本章将介绍医学图像的三维重建技术的基本原理和常用方法。

首先,医学图像的三维重建技术需要通过获取一系列的二维医学图像数据,如CT、MRI或PET图像。

这些二维图像数据可以提供患者的解剖结构和疾病信息。

然后,通过对这些二维图像数据进行计算机处理,将其转化为三维模型。

最后,通过对三维模型进行分析和研究,得出相关的结论和诊断。

在医学图像的三维重建技术中,常用的方法有体素插值、曲面重建和体绘制等。

体素插值是一种通过对医学图像数据进行插值计算,得到等间隔的三维点阵坐标的方法。

曲面重建是一种通过将二维图像数据的表面和边界进行推断和拟合,得到医学图像的三维曲面模型的方法。

而体绘制是一种通过对医学图像进行体积渲染和可视化,得到医学图像的三维模型的方法。

通过医学图像的三维重建技术,可以实现对患者的解剖结构和疾病信息的三维可视化和定量分析。

例如,在临床医学中,医生可以通过对患者的CT图像数据进行三维重建,得到患者的器官和病变的三维模型,从而对病变的位置、形态和大小进行全面的评估和分析。

在医学研究中,研究人员可以通过对大量患者的医学图像数据进行三维重建和分析,从中发现新的病理特征和模式,为疾病的治疗和预防提供新的线索和方法。

第二章:医学图像的三维重建技术的应用案例医学图像的三维重建技术在临床医学、医学研究和医学教育方面有着广泛的应用。

本章将介绍一些医学图像的三维重建技术的应用案例。

首先,医学图像的三维重建技术在骨科和牙科领域有着重要的应用。

在骨科领域,通过对患者的CT图像数据进行三维重建,可以得到患者的骨骼结构和关节间隙的三维模型,从而对骨折、关节炎等疾病进行全面的评估和治疗规划。

在牙科领域,通过对患者的CBCT图像数据进行三维重建,可以得到患者的牙齿结构和牙槽骨的三维模型,从而对牙周炎、种植牙等疾病进行精确的诊断和手术设计。

医学图像分析中的三维重建技术研究

医学图像分析中的三维重建技术研究

医学图像分析中的三维重建技术研究随着医学技术的不断发展,医学影像分析技术也在与时俱进。

其中最重要的技术之一是三维重建技术。

三维重建技术是指将二维图像转换成三维模型的过程。

在医学应用中,这项技术可以使医生更加准确地分析病灶的位置和形态,为疾病的早期诊断和治疗提供更为精准的依据。

在这篇文章中,我们将探讨医学图像分析中的三维重建技术研究的现状和未来趋势。

一、三维重建技术的发展历程三维重建技术的发展可以追溯到上世纪六十年代的计算机辅助设计领域。

当时,计算机行业正处于快速发展的阶段,因此技术人员开始探索如何将计算机技术应用到设计领域中。

最早的三维重建技术主要用于工业设计和建筑设计等领域。

随着计算机技术和图像处理技术的发展,三维重建技术的应用范围也逐渐扩大。

在医学领域,三维重建技术的应用开始于上世纪八十年代。

当时,计算机技术的发展促进了医学影像采集和存储技术的进步。

随着医学图像数据的增多,医生们开始面临如何从大量的医学图像数据中获取更有用信息的问题。

这就催生了对三维重建技术的研究和应用。

二、医学图像分析中的三维重建技术应用目前,三维重建技术在医学影像分析中的应用非常广泛。

它可以用于各种医学影像的三维可视化和分析,例如CT、MRI、PET 和超声等。

下面我们将重点介绍CT和MRI图像的三维重建技术应用。

1. CT图像的三维重建技术应用CT(计算机断层扫描)是一种常见的医学成像技术,可以提供非常清晰和精确的图像信息。

在CT图像重建方面,最常用的技术是体绘制技术。

该技术基于多个平行方向的二维图像,运用数学方法进行三维模型的构建。

该技术可以在不影响影像质量的情况下,实现各种器官和病变的三维可视化和分析。

2. MRI图像的三维重建技术应用MRI(磁共振成像)是一种无损成像技术,可以提供更加详细和精确的图像信息。

在MRI图像重建方面,最常用的技术是三维重建技术和表面重建技术。

其中,三维重建技术主要用于从MRI 成像数据中提取各种生物标志物的三维模型,例如肿瘤、动脉和血管等。

医疗影像处理中的三维重建与模型呈现技术研究

医疗影像处理中的三维重建与模型呈现技术研究

医疗影像处理中的三维重建与模型呈现技术研究概述:医疗影像处理中的三维重建与模型呈现技术,是近年来医学领域中重要的研究方向之一。

通过采集、处理和分析来自不同影像源的数据,医生可以获得更全面、准确的解剖结构信息,并在诊断和手术规划中发挥更重要的作用。

本文将介绍三维重建的背景及原理、常见的三维重建方法、模型呈现技术以及该技术在医学领域中的应用。

一、三维重建的背景及原理随着医学成像技术的进步,如X射线、CT、MRI等,医生可以轻松获得大量的二维医疗影像数据。

然而,这些二维数据无法直观地反映人体的三维结构。

为了解决这一问题,三维重建技术应运而生。

三维重建的主要目标是根据二维医疗影像数据,生成具有准确结构和外观的三维模型。

三维重建的基本原理是将多个二维影像中的结构信息进行整合,然后使用不同的算法和方法进行三维模型构建。

常用的三维重建技术包括点云法、体素法和表面法。

点云法通过从二维影像中提取特征点,并在三维空间中进行匹配,重建目标表面的几何形状。

体素法将目标空间划分为小立方体单元(体素),然后根据各体素的密度和灰度值来构建三维模型。

表面法则将体素模型转化为平滑的三维曲面,以更好地展示目标结构的外观。

二、常见的三维重建方法1. 点云法点云法是一种通过在三维空间中重建目标表面的方法。

它首先从二维医疗影像中提取特征点,然后通过比对这些特征点,在三维空间内重建目标的几何形状。

点云法的主要优点是可以保留目标表面的细节信息,并且重建速度较快。

然而,点云法也存在一些挑战,如在复杂结构的重建中存在困难。

2. 体素法体素法是一种以体素为基本单位进行三维重建的方法。

它将目标空间分割成一个个小立方体单元(体素),然后根据各体素的密度和灰度值来构建三维模型。

体素法的优点是能够保留目标的内部结构,并且适用于复杂结构的重建。

然而,体素法也存在一些限制,如重建结果的精度和计算复杂度的问题。

3. 表面法表面法是一种通过转化体素模型为平滑的三维曲面模型的方法。

医学图像三维重建与可视化专利技术综述

医学图像三维重建与可视化专利技术综述

医学图像三维重建与可视化专利技术综述作者:杨慧来源:《中国新通信》 2018年第8期一、引言从上世纪70 年代开始,国外就开始对医学图像三维重建进行研究,到八九十年代开始取得了理论上的快速发展,并从90 年代开始,三维重建技术开始逐步投入临床实用中,开始出现显示三维医学图像的商品化医疗系统。

例如,以色列爱尔新特公司、美国通用电气公司出产的附有基于图形工作站的医学图像可视化系统的螺旋CT 扫描设备。

医学影像设备价格昂贵导致医学三维重建技术的研究成本高,在国内起步较晚,相关研究多偏重算法改进。

二、医学图像三维重建技术路线发展早期由于切片之间的间距较大,研究工作集中在基于表面轮廓的面绘制方法,主要为利用断层图像的表面拟合的方法来对物体表面进行重建,如三角面片拟合方法等;而随着医疗成像设备的进一步发展,切片之间距离变小,开始出现基于体素的表面重建方法,如立方体法、移动立方体法、分解立方体法等。

但由于物体内部信息无法保留,仅适合于表面特征分明的组织或器官。

90 年代开始,支持硬件图像加速的机器开始提供了大规模计算能力,开始出现体绘制的方法,并由于其在体数据处理及特征信息表现方面的优势而被高度重视,开始出现直接体绘制方法;包括象空间序法,如基于光线投射的体绘制方法,但其内存开销大;混合序法,如剪切形变法;在数据域上,在原有针对原始空间数据进行三维显示的基础上,开始出现基于变换域的方法,将体数据进行变换后进行显示,如傅里叶断层投影体绘制方法等,该方法运算速度快。

该时期内基于体绘制方法的理论逐渐形成,并出现了各种算法体系分支。

21 世纪以来,计算机硬件技术的飞速发展为体绘制方法的发展提供了更为广阔的空间,开始出现基于硬件加速的纹理映射体绘制方法,如二维纹理绘制方法、三维纹理绘制方法等,纹理映射技术有效的利用了图形硬件的绘制性能,可以达到模拟景物表面丰富纹理细节的目的也能大大简化建模的过程;且随着研究的不断深入化和系统化,开始出现对原有方法的各类改进及加速方法,如对基于特征的体绘制、基于光线投射的加速方法以及纹理加速方法等。

医学图像三维重建的体绘制技术综述

医学图像三维重建的体绘制技术综述

医学图像三维重建的体绘制技术综述摘要:体绘制技术是目前医学图像三维重建的主要方法之一,是一种能够准确反映出数据内部信息的可视化技术,是可视化研究领域的一个重要分支,是目前最活跃的可视化技术之一。

本文首先分析了医学图像三维重建的两大方法及其基本思想,并将体绘制技术与面绘制技术进行了比较;然后分别描述了射线投射法、足迹法、剪切-曲变法、基于硬件的3D 纹理映射、频域体绘制法以及基于小波的体绘制等典型算法;最后通过比较分析给出了各类算法的性能评价,并在此基础上展望了体绘制技术研究的发展前景。

关键字:体绘制;三维重建;可视化;性能评价Abstract:Volume rendering techniques is one of the main methods of 3D reconstruction of medical images currently. It's also an important branch of visual technology which can reflect the inside information of data. It is one of the most active visualization technology.This paper first introduces are the two methods of 3D reconstruction of medical image and the basic thought of them,then volume rendering technology and surface rendering technology are compared.Secondly,the author introduces some kinds of algorithm for volume rendering:Ray Casting ,Splatting,Shear-Warp,3D Texture-Mapping Hardware,Frequency Domin Volume Rendering,Wavelet .Based Volume Rendering.The differences of their performances are compared and discussed in the last. Then some results are presented and their perspective are given in the end.Key words:Volume rendering techniques;3D reconstruction of medical images;visual technology;Performance evaluation1.引言自20世纪70年代以来,利用计算机X射线断层投影(Computer Tomography,CT)、核磁共振(Magnetic Resonance Imaging,MRI)、超声(US)、数字血管减影成像技术(DSA)等医学成像技术可以得到的二维数字断层图像序列。

ct图像处理及三维重建的综述

ct图像处理及三维重建的综述

(3):269-271.
[19] Boissonnat Jean一Daniel.Shape reeonstruction From Planare cross Seetions [J].CVGIP,1988,44. [20] Asheley S.From CAD Art to Rapid Metal Tools [J]. Meehanieal Engineering.1997,119(3). [21] Fuehs H,Kedem Z M,Uselton S P. Optimal Surface Reconstruction from Plana Contours [J]. Commnication of the ACM,1997,20(10). [22] C.T.Chen,et al. Medical image segmentation by a constraint satisfaction Neural network [J]. IEEE Trans.Nuel.SCI,1991,38(2). [23] M.Bhandark,etal.An edge detection technique using genetic algorithm—based Optimization [J].
Radilogy,2000,34. [24] Jones M.W.,Chen M.A New Approach to the Construction of Surfaces from Contour Data. Eurographics,94,1994,13(3). [25] Lorensen W E,Cline H E. Marinching cubes: A high resolution 3D Surface Constructionalgorithlm [J]. Computer Graphies,1987,21(4). [26] Keppe1 E..Approximating Comlex Surfaces by Triangulation of ContourL1nes [J].IBM J.Res.Dev. 1975,19.

生物医学图像的立体重建技术

生物医学图像的立体重建技术

生物医学图像的立体重建技术随着现代科技的进步,生物医学领域中图像学的发展越来越重要。

在医学诊断、治疗、教学等方面都扮演着重要的角色。

其中,生物医学图像的立体重建技术成为了研究的热点之一。

一、生物医学图像的立体重建技术简介生物医学图像的立体重建技术是指借助于计算机技术和图像处理算法,将二维图像处理为三维模型,可以为医学诊断、手术规划提供更加清晰的图像信息。

立体重建技术主要包括三个步骤:图像获取、三维重建和可视化展示。

二、应用领域生物医学图像的立体重建技术可以应用于许多领域。

例如,它可以在医学诊断中为临床医生提供更加准确的病灶位置和形态信息,提高诊断的准确性,降低误诊率。

它还可以为手术规划提供更加详细的解剖结构信息,提高手术的精准度和安全性。

此外,立体重建技术还可以在药物研发中应用,通过对生物体内的药物扩散、代谢和作用模拟,提高药物的研发效率和成功率。

三、技术路线在利用生物医学图像进行立体重建之前,需要采用合适的图像获取方式,主要有X射线、磁共振成像(MRI)、计算机断层扫描(CT)等。

对于获取到的图像,需要进行图像分割和配准等处理,最终得到一个三维几何模型。

1.图像分割图像分割是指将医学图像中不同的组织、器官或病灶等分割开,形成不同的区域。

在三维重建中,图像分割是必不可少的步骤。

目前,常用的分割算法包括阈值分割、区域生长分割、边缘检测分割等。

2.图像配准图像配准是将由不同的图像设备获取的数据进行对齐的过程。

主要有基于特征点匹配的配准、基于MRI序列对齐的配准等。

通过图像配准技术,可以将不同的数据文件融合为一个完整的三维模型。

四、技术挑战在生物医学图像的立体重建技术中,存在着一些技术挑战。

其中,最大的挑战在于如何克服图像质量差、多样性大、分割精度低、运算效率低等问题。

此外,对于大型数据的处理、算法的优化、计算效率的提高等问题,也是需要攻克的难题。

五、未来展望随着科技的不断发展,生物医学图像的立体重建技术也将得到进一步发展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

医学图像三维重建的体绘制技术综述摘要:体绘制技术是目前医学图像三维重建的主要方法之一,是一种能够准确反映出数据内部信息的可视化技术,是可视化研究领域的一个重要分支,是目前最活跃的可视化技术之一。

本文首先分析了医学图像三维重建的两大方法及其基本思想,并将体绘制技术与面绘制技术进行了比较;然后分别描述了射线投射法、足迹法、剪切-曲变法、基于硬件的3D纹理映射、频域体绘制法以及基于小波的体绘制等典型算法;最后通过比较分析给出了各类算法的性能评价,并在此基础上展望了体绘制技术研究的发展前景。

关键字:体绘制;三维重建;可视化;性能评价Abstract:Volume rendering techniques is one of the main methods of 3D reconstruction of medical images currently. It's also an important branch of visual technology which can reflect the inside information of data.It is one of the most active visualization technology.This paper first introduces are the two methods of 3D reconstruction of medical image and the basic thought of them,then volume rendering technology and surface rendering technology are compared.Secondly,the author introduces some kinds of algorithm for volume rendering:Ray Casting ,Splatting,Shear-Warp,3D Texture-Mapping Hardware,Frequency Domin V olume Rendering,Wavelet .Based V olume Rendering.The differences of their performances are compared and discussed in the last. Then some results are presented and their perspective are given in the end.Key words:Volume rendering techniques;3D reconstruction of medical images;visual technology;Performance evaluation1.引言自20世纪70年代以来,利用计算机X射线断层投影(Computer Tomography,CT)、核磁共振(Magnetic Resonance Imaging,MRI)、超声(US)、数字血管减影成像技术(DSA)等医学成像技术可以得到的二维数字断层图像序列。

但是仅依靠这些二维图像很难直观地体现或确定物体的三维结构及其相互之间的关系。

由于物体的三维信息在医学诊断和治疗及其他临床领域所具有的特殊应用价值,使得三维医学图像的可视化技术越来越引起人们的关注。

通过计算机图像处理技术可以对二维医学图像进行分析和处理,从而实现对人体器官、软组织和病变体的分割提取、三维重建及显示,进而辅助医生对病变体及其他感兴趣的区域进行定性甚至定量的分析,大大提高了医疗诊断的准确性和可靠性。

2.医学图像的三维重建医学图像的三维重建是研究利用各种医学成像设备获取的二维图像及彩色冰冻切片图像来构建组织或器官的三维几何模型,并在计算机屏幕上“真实”地绘制并显示出来。

根据绘制过程中数据描述方法的不同,目前医学图像三维重建的方法主要有两类:1. 通过几何单元拼接拟合物体表面来描述物体的三维结构,称为表面绘制方法,又称间接绘制方法,即面绘制法;2. 直接将体素投影到显示平面的方法,称为体绘制方法,即体绘制法。

经过十几年的发展,医学图像三维重建已经从辅助诊断发展成为辅助治疗的重要手段。

三维重建技术能充分利用CT 、MRI等医学图像体数据,采用面绘制或体绘制的成像算法,根据需要得到任意视角透视的三维投影图像,构造三维模型,并对三维模型从不同方向投影显示,提取出相关器官的信息,能使医生对感兴趣器官的大小、形状和空间位置获得定量描述。

基于表面的方法,即面绘制法是表示三维物体形状最基本的方法,它可以提供三维物体形状的全面信息。

它的基本思想是从体数据中抽取一系列相关表面,并用多边形拟合近似后,再通过传统的图形学算法显示出来。

表面绘制方法的处理过程主要包括下面三部分:体数据中待显示物体表面的分割;通过几何单元内插形成物体表面;通过照明、浓淡处理、纹理映射等图形学算法来显示有真实感的图像。

经典的算法主要有立方块(Cuberille)方法,移动立方体法(MarchingCubes),MarchingTetrahedral(MT)和剖分立方体法(Dividing Cubes) 等。

面绘制技术需要对体数据进行判别分类,即需要判别每一个体素是否在当前绘制的面上,因此在处理复杂的、边界模糊的人体组织时,经常出现分类上的错误,从而造成虚假的面显示或在显示面上产生空洞。

体绘制法是由Drebin 和Levoy在80年代末提出的,该方法避免了面绘制技术中构造几何多边形等表面的中间过程,采用直接对所有的体数据进行明暗处理的方法,进而合成具有三维效果的图像。

其优点是无须进行分割即可直接进行绘制,有利于保留三维医学图像的细节信息,增强图像整体的绘制效果。

但缺点是需要对所有体素进行处理,加大了计算量,限制了图像的绘制速度。

随着计算机、工作站性能的提高,各种分布计算和并行绘制算法和硬件环境的发展,以及医学体数据密度和分辨率的不断提高,面绘制的交互优势越来越不明显,体绘制优异的三维表现能力正在吸引使用者越来越多的注意力。

可以预见,在不久的将来,体绘制技术将在越来越多的应用中取代面绘制技术,成为三维绘制的主要技术。

另外,许多科研工作者从不同的角度提出了体绘制的加速算法,使体绘制的速度有了明显的提高,表现出很大的发展潜力。

3.医学图像三维重建的体绘制技术体绘制法是由Drebin 和Levoy在80年代末提出的,该技术的中心思想是为每一个体素指定一个不透明度(Opacity) ,由光线穿过整个数据场,并考虑每一个体素对光线的透射、发射和反射作用。

这里体素就是将三维图像中的每一像素看成是空间中的一个六面体小单元。

光线的透射取决于体素的不透明度;光线的发射取决于体素的物质度(Objectness):物质度愈大,其发射光愈强;光线的反射则取决于体素所在的面与入射光的夹角关系。

因此,体绘制的步骤原则上可分为投射、消隐、渲染和合成等4 个步骤。

体绘制方法是对三维空间中定义的三维物体,从任意的视点来跟踪体素,赋予它一定的色彩和透明度,由光线穿越半透明物质时能量聚集的光学原理,进行色彩合成的成像操作。

此种显示方法的特点是由灰度体数据直接显示,没有体数据到几何图元的映射过程,因而又称为直接体绘制法。

体绘制算法按处理数据域的不同可分为空间域方法和变换域方法。

前者是直接对原始的体数据进行处理显示;后者是将体数据变换到变换域,然后再进行处理显示。

基于空间域的经典方法主要有射线投射法(Ray Casting) ,足迹法(又称抛雪球法)(Splatting) ,错切形变法(Shear-Warp) 等。

基于变换域的方法主要有频域体绘制法(Frequency Domain V olume Rendering) 和基于小波的体绘制法(Wavelet .Based V olume Rendering)等。

体绘制技术是直接研究光线通过体数据场时与体素的相互关系,所以无须构造中间面,因而体素中的许多细节信息得以保留,结果的保真性大为提高。

因此从绘制结果来讲,体绘制的图像质量通常要优于面绘制。

但是体绘制法对硬件的要求很高,运行速度比较慢。

3.1 基于空间域的方法(1)射线投影法(Ray Casting)射线投射法是一种典型的以图像空间为序的直接体绘制算法,他从屏幕上的每一个像素点出发,沿着特定的视点方向,发出一条射线,该射线穿过三维数据场,沿这条射线选择若干个等距采样点,由距离某一采样点最近的八个体素的颜色值及不透明度值做三线性插值,求出该采样点的不透明度值及颜色值。

在求出该条射线上所有采样点的颜色值和不透明度值以后,可以采用由后到前或由前到后的两种不同的方法将每一采样点的颜色及不透明度进行组合,从而计算出屏幕上该像素点处的颜色值。

(2)足迹法(Splatting)足迹法首先由Westover提出,也译为抛雪球法,其原理是将体数据表示为一个由交叠的基本函数构成矩阵,基本函数通常选择幅值由体素值表示的高斯函数核(Kemel),然后根据一个预先计算的、存储着沿视线方向对函数核积分的足迹查询表,把这些基本函数投射到象平面以生成图像。

其实质也可视为将体数据与函数核作卷积,再沿视线的反方向投射积累到象平面的过程。

(3)错切形变法(Shear-Warp)错切形变法(Shear-Warp)也称剪切曲变法,被认为是目前速度最快的一种体绘制算法。

错切变形算法由Lacroute提出,基本原理是将三维视觉变换分解成三维错切变换和两维的变形变换。

体数据按照错切变换矩阵进行错切,投影到错切空数据按照错切变换矩阵进行错切,投影到错切空间形成一个中间图像,然后中间图像经变形生成最后的结果图像。

(4)基于硬件的3D 纹理映射(3D Texture-Mapping Hardware )基于硬件的3D 纹理映射首先是由Cabral 应用于无明暗处理的体绘制。

其方法是首先将体数据装载到纹理内存,再由硬件将平行于视平面的多边形层片转变为图像。

这些层片是由后向前地进行融合,插值滤波器为三次或四次线性函数,而层片间的距离可以任意选择。

目前,这种方法已被推广应用到具有明暗处理的体绘制中。

3.2 基于变换域的方法(1)频域体绘制法(Frequency Domain V olume Rendering )变换域体绘制算法的理论基础是1993年Malzbender 提出的傅里叶切片投影定理。

频域体绘制法的基本原理是首先用三维傅立叶变换将空间域的体数据)(X f 变换到频域得到离散频谱)(S F ,然后沿着经过原点并与视正交的抽取平面对离散频谱)(S F 进行插值,插值后的频谱再经过重新采样,得到一个二维的频谱,对其作二维傅立叶反变换即可得到该视方向上的空间域投影图。
