示波器的使用
示波器上的按键使用方法
示波器上的按键使用方法示波器是一种常用的电子测量仪器，用于显示和分析电压信号的波形。
在示波器上有许多按键，每个按键都有特定的功能。
以下是示波器按键的使用方法。
1. 开关按钮：示波器的开关按钮用于打开或关闭示波器。
当按下此按钮时，示波器将开始工作并显示波形信号。
2. 垂直调节按钮：示波器的垂直调节按钮用于调整信号在屏幕上的垂直位置。
通过旋转按钮，可以将信号移动到屏幕的上部、中部或下部。
3. 水平调节按钮：示波器的水平调节按钮用于调整信号在时间轴上的位置。
通过旋转按钮，可以将信号移动到所需的位置，以便更好地观察波形。
4. 垂直触发按钮：示波器的垂直触发按钮用于设置触发电平。
触发电平用于指定何时开始显示波形信号。
通过旋转按钮，可以调整触发电平的值。
5. 水平触发按钮：示波器的水平触发按钮用于设置触发时刻。
触发时刻是指示波器何时开始显示波形信号的时间点。
通过旋转按钮，可以调整触发时刻的值。
6. 选择按钮：示波器的选择按钮用于选择不同的输入通道。
如果示波器有多个输入通道，按下选择按钮可以切换通道并显示不同的波形信号。
7. 尺度调节按钮：示波器的尺度调节按钮用于调整波形的幅度大小。
通过旋转按钮，可以将波形放大或缩小，以便更好地观察信号的细节。
8. 双踪按钮：示波器的双踪按钮用于显示两个不同的波形信号。
通过按下此按钮，可以在屏幕上同时显示两个信号，并进行比较和分析。
9. 自动按钮：示波器的自动按钮用于自动调整波形的显示和设置。
通过按下此按钮，示波器将自动选择合适的尺度、位置和触发设置，以便更好地显示波形信号。
10. 存储按钮：示波器的存储按钮用于存储当前显示的波形信号。
通过按下此按钮，示波器将保存当前波形，并可以在以后进行分析和比较。
11. 光标按钮：示波器的光标按钮用于添加光标，并在波形上测量时间和电压值。
通过按下此按钮，可以在波形上添加水平和垂直的光标，并通过旋转按钮进行测量。
12. 触发按钮：示波器的触发按钮用于手动触发波形的显示。

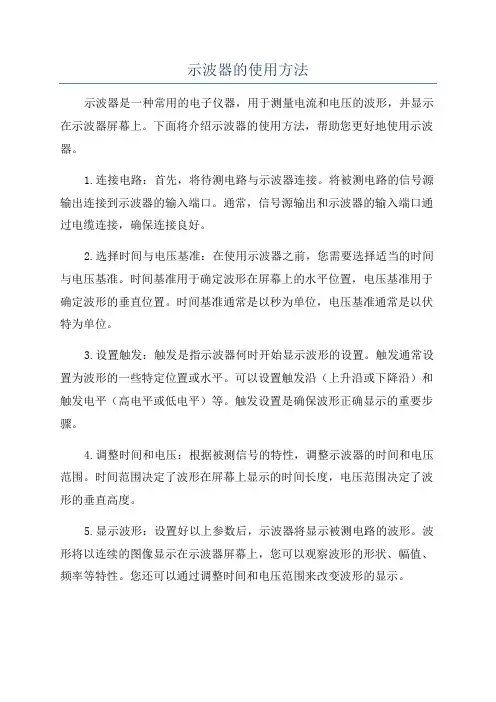

示波器的使用方法
示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。
下面将介绍示波器的使用方法，帮助您更好地使用示波器。
1.连接电路：首先，将待测电路与示波器连接。
将被测电路的信号源输出连接到示波器的输入端口。
通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。
2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。
时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。
时间基准通常是以秒为单位，电压基准通常是以伏特为单位。
3.设置触发：触发是指示波器何时开始显示波形的设置。
触发通常设置为波形的一些特定位置或水平。
可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。
触发设置是确保波形正确显示的重要步骤。
4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。
时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。
5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。
波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。
您还可以通过调整时间和电压范围来改变波形的显示。
6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。
您可以添加这些测量值以获得更多信息。
示波器通常会自动计算这些测量值并显示在屏幕上。
7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。
示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。
8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。
例如，您可以改变触发沿、触发电平或更改测量参数的设置。
9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。
通过观察和测量电路的波形，可以帮助确定故障的原因和位置。

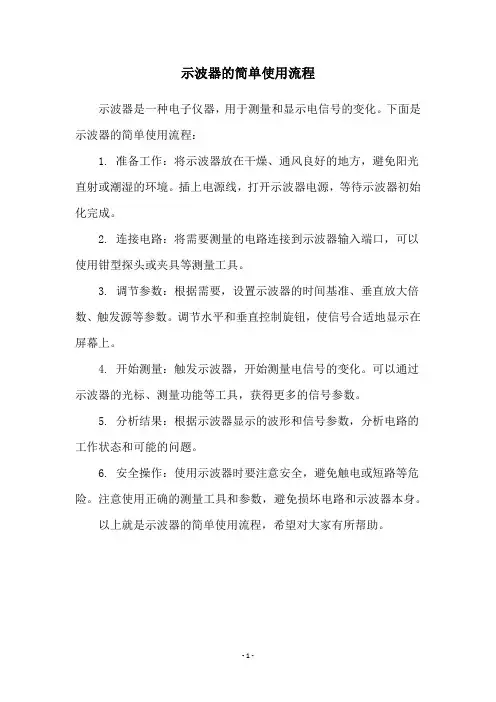

示波器的简单使用流程
示波器的简单使用流程
示波器是一种电子仪器，用于测量和显示电信号的变化。
下面是示波器的简单使用流程：
1. 准备工作：将示波器放在干燥、通风良好的地方，避免阳光直射或潮湿的环境。
插上电源线，打开示波器电源，等待示波器初始化完成。
2. 连接电路：将需要测量的电路连接到示波器输入端口，可以使用钳型探头或夹具等测量工具。
3. 调节参数：根据需要，设置示波器的时间基准、垂直放大倍数、触发源等参数。
调节水平和垂直控制旋钮，使信号合适地显示在屏幕上。
4. 开始测量：触发示波器，开始测量电信号的变化。
可以通过示波器的光标、测量功能等工具，获得更多的信号参数。
5. 分析结果：根据示波器显示的波形和信号参数，分析电路的工作状态和可能的问题。
6. 安全操作：使用示波器时要注意安全，避免触电或短路等危险。
注意使用正确的测量工具和参数，避免损坏电路和示波器本身。
以上就是示波器的简单使用流程，希望对大家有所帮助。
- 1 -。
示波器使用方法说明书
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。
2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。
2. 调整水平扫描控制，使波形在屏幕上水平移动。
3. 调整垂直幅度控制，使波形在屏幕上垂直移动。
4. 调整触发控制，使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。
2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。
3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。
2. 遵循电路安全操作规范，避免触电和短路等事故发生。
3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。
4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。
2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。
3. 若问题仍未解决，请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

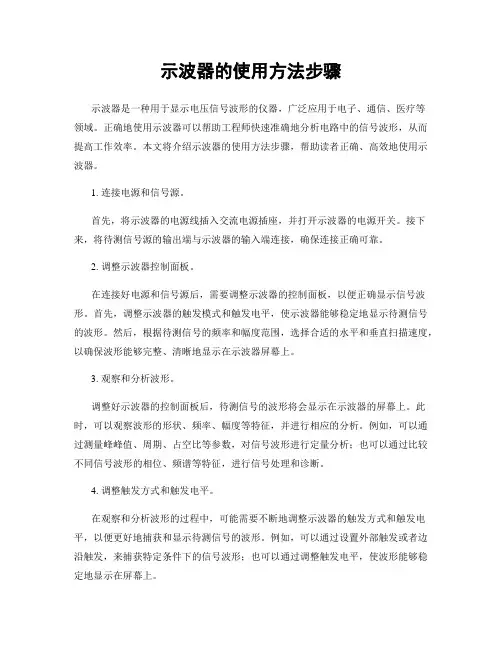

示波器的使用方法步骤
示波器的使用方法步骤示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信、医疗等领域。
正确地使用示波器可以帮助工程师快速准确地分析电路中的信号波形，从而提高工作效率。
本文将介绍示波器的使用方法步骤，帮助读者正确、高效地使用示波器。
1. 连接电源和信号源。
首先，将示波器的电源线插入交流电源插座，并打开示波器的电源开关。
接下来，将待测信号源的输出端与示波器的输入端连接，确保连接正确可靠。
2. 调整示波器控制面板。
在连接好电源和信号源后，需要调整示波器的控制面板，以便正确显示信号波形。
首先，调整示波器的触发模式和触发电平，使示波器能够稳定地显示待测信号的波形。
然后，根据待测信号的频率和幅度范围，选择合适的水平和垂直扫描速度，以确保波形能够完整、清晰地显示在示波器屏幕上。
3. 观察和分析波形。
调整好示波器的控制面板后，待测信号的波形将会显示在示波器的屏幕上。
此时，可以观察波形的形状、频率、幅度等特征，并进行相应的分析。
例如，可以通过测量峰峰值、周期、占空比等参数，对信号波形进行定量分析；也可以通过比较不同信号波形的相位、频谱等特征，进行信号处理和诊断。
4. 调整触发方式和触发电平。
在观察和分析波形的过程中，可能需要不断地调整示波器的触发方式和触发电平，以便更好地捕获和显示待测信号的波形。
例如，可以通过设置外部触发或者边沿触发，来捕获特定条件下的信号波形；也可以通过调整触发电平，使波形能够稳定地显示在屏幕上。
5. 记录和保存波形数据。
在对待测信号进行观察和分析的过程中，可能需要记录和保存波形数据，以便后续的分析和报告。
示波器通常具有数据存储和导出功能，可以将波形数据保存到内部存储器或者外部存储介质中，以备后续使用。
6. 断开连接和关闭示波器。
在使用示波器结束后，需要将待测信号源与示波器的连接断开，并关闭示波器的电源开关。
同时，还需要将示波器的控制面板恢复到初始状态，以便下次使用。
总结。
通过以上步骤，我们可以正确地使用示波器，观察和分析待测信号的波形，并记录保存波形数据。

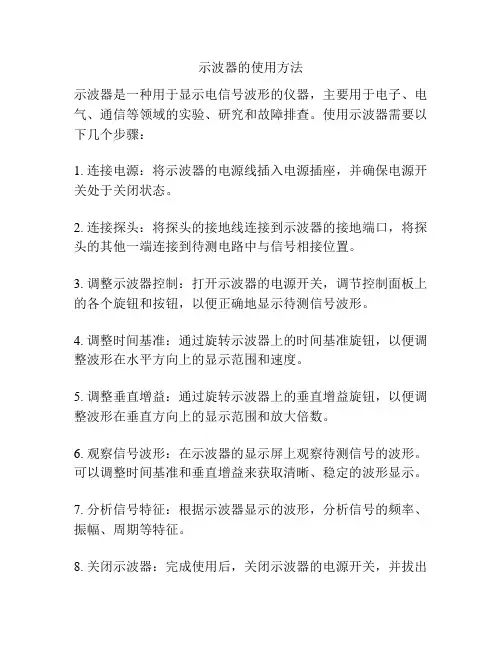

示波器的使用方法
示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。
4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。
8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。
请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
示波器的调节和使用
示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。
在电子工程、通信工程、自动化控制等领域中广泛应用。
本文将详细介绍示波器的调节和使用。
一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。
通常要校准时间基准、垂直灵敏度、触发电平等参数。
具体校准步骤需参照示波器的使用说明书。
2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。
一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。
另外可以调节时间基准的位置，使波形居中或偏移显示。
3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。
可以通过调节垂直灵敏度来放大或缩小波形的幅度。
一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。
4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。
触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。
5.调节触发模式：示波器的触发模式决定了波形触发的方式。
常见的触发模式有自由运行、单次、外部触发等。
自由运行模式是连续触发，示波器会不间断地显示波形。
单次模式是只触发一次，示波器会在触发后显示波形并停止触发。
外部触发是通过外部信号来触发。
二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。
在连接时要注意正负极性的对应，以免引起短路或损坏设备。
2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。
3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。
可以通过旋钮或按钮来调节。
4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。
示波器的正确使用方法
示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。
然而，如果不正确使用示波器，可能会导致误读或损坏仪器。
以下是示波器的正确使用方法：
1.选择合适的探头。
不同的探头适用于不同的频率和信号类型。
应该根据所测量的信号类型和频率来选择合适的探头。
2.调整示波器的时间基准。
示波器的时间基准决定了信号在屏幕上的显示速度。
应该根据信号的频率和波形来选择合适的时间基准。
3.调整示波器的垂直增益。
垂直增益决定了信号在屏幕上的纵向显示大小。
应该根据信号的幅值来选择合适的垂直增益。
4.调整示波器的触发电平。
触发电平决定了示波器何时开始显示信号。
应该根据信号的波形来选择合适的触发电平。
5.调整示波器的扫描模式。
扫描模式决定了信号在屏幕上的显示方式。
应该根据信号的波形和需要观察的细节来选择合适的扫描模式。
6.避免电路短路。
使用示波器时，应该确保电路中没有短路情况。
否则，示波器可能会受到损坏。
7.保持示波器清洁。
示波器的屏幕应该经常清洁，以确保信号显示的清晰度。
同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。
通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。
- 1 -。
示波器的使用方法
⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。
通过⽰波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进⾏⽐较，从⽽迅速、准确地找到故障原因。
正确、熟练地使⽤⽰波器，是初学维修⼈员的⼀项基本功能。
虽然⽰波器的牌号、型号、品种繁多，但其基本组成和功能却⼤同⼩异，本⽂介绍通⽤⽰波器的使⽤⽅法。
⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度（有些⽰波器称为"辉度"），使⽤时应使亮度适当，若过亮，容易损坏⽰波管。
聚焦调节旋钮⽤于调节光迹的聚焦（粗细）程度，使⽤时以图形清晰为佳。
2.信号输⼊通道常⽤⽰波器多为双踪⽰波器，有两个输⼊通道，分别为通道1（CH1）和通道2（CH2），可分别接上⽰波器探头，再将⽰波器外壳接地，探针插⾄待测部位进⾏测量。
3.通道选择键（垂直⽅式选择）常⽤⽰波器有五个通道选择键：（1）CH1：通道1单独显⽰；（2）CH2：通道2单独显⽰；（3）ALT：两通道交替显⽰；（4）CHOP：两通道断续显⽰，⽤于扫描速度较慢时双踪显⽰；（5）ADD：两通道的信号叠加。
维修中以选择通道1或通道2为多。
4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输⼊信号的幅度调节旋钮的位置，将该旋钮指⽰的数值（如0.5V/div，表⽰垂直⽅向每格幅度为0.5V）乘以被测信号在屏幕垂直⽅向所占格数，即得出该被测信号的幅度。
5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。
6.⽔平扫描调节旋钮调节⽔平速度，应根据输⼊信号的频率调节旋钮的位置，将该旋钮指⽰数值（如0.5ms/div，表⽰⽔平⽅向每格时间为0.5ms），乘以被测信号⼀个周期占有格数，即得出该信号的周期，也可以换算成频率。
7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。
8.触发⽅式选择⽰波器通常有四种触发⽅式：（1）常态（NORM）：⽆信号时，屏幕上⽆显⽰；有信号时，与电平控制配合显⽰稳定波形；（2）⾃动（AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时与电平控制配合显⽰稳定的波形；（3）电视场（TV）：⽤于显⽰电视场信号；（4）峰值⾃动（P-P AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时，⽆需调节电平即能获得稳定波形显⽰。
示波器的使用方法
⽰波器的使⽤⽅法⽰波器种类、型号很多，功能也不同。
模拟、数字电路实验中使⽤较多的是20MHz或者40MHz的双踪⽰波器。
这些⽰波器⽤法⼤同⼩异，本节针对V-252型号⽰波器介绍其常⽤功能。
⼀、电源、⽰波管部分1. 荧光屏荧光屏是⽰波管的显⽰部分。
屏上⽔平⽅向和垂直⽅向各有多条刻度线，指⽰出信号波形的电压和时间之间的关系。
⽔平⽅向指⽰时间，垂直⽅向指⽰电压。
⽔平⽅向分为10格，垂直⽅向分为8格，每格⼜分为5份。
垂直⽅向标有0％，10％，90％，100％等标志，⽔平⽅向标有10％，90％标志，供测直流电平、交流信号幅度、延迟时间等参数使⽤。
根据被测信号在屏幕上占的格数乘以适当的⽐例常数(V／DIV，TIME／DIV)能得出电压值与时间值。
2．电源(POWER)⽰波器主电源开关位于荧光屏的右上⾓。
当此开关按下时，电源指⽰灯亮，表⽰电源接通。
3．辉度(INTENSITY)旋转此旋钮能改变光点和扫描线的亮度。
顺时针旋转，亮度增⼤。
观察低频信号时可⼩些，⾼频信号时⼤些。
以适合⾃⼰的亮度为准，⼀般不应太亮，以保护荧光屏。
4．聚焦(FOCUS)聚焦旋钮调节电⼦束截⾯⼤⼩，将扫描线聚焦成最清晰状态。
5.辉线旋转旋钮（TRACE ROTATION）受地磁场的影响，⽔平辉线可能会与⽔平刻度线形成夹⾓，⽤此旋钮可使辉线旋转，进⾏校准。
6. 通道1(CH1)的垂直放⼤器信号输⼊插座（CH1 INPUT）通道1垂直放⼤器信号输⼊BNC插座。
当⽰波器⼯作于X-Y模式时作为X信号的输⼊端。
7. 通道2(CH2)的垂直放⼤器信号输⼊插座（CH2 INPUT）通道2垂直放⼤器信号输⼊BNC插座。
当⽰波器⼯作于X-Y模式时作为Y信号的输⼊端。
8.垂直轴⼯作⽅式选择开关（MODE）输⼊通道有五种选择⽅式：通道1(CH1)、通道2(CH2)、双通道交替显⽰⽅式(ALT)、双通道切换显⽰⽅式(CHOP).叠加显⽰⽅式（ADD）。
CH1：选择通道1，⽰波器仅显⽰通道1的信号。
示波器的使用方法
示波器的使用方法示波器是一种使用非常广泛,且使用相对复杂的仪器。
下面由店铺整理了几种示波器的使用方法，希望对大家有所帮助。
示波器的使用方法(一)1、显示部分显示部分包括电源开关、电源指示灯、辉度(调整光点亮度)、聚焦(调整光点或波形清晰度)、辅助聚焦(配合“聚焦”旋钮调节清晰度)、标尺亮度(调节坐标片上刻度线亮度)、寻迹(当按键向下按时，使偏离荧光屏的光点回到显示区域，从而寻到光点位置)和标准信号输出(1kHz、1V方波校准信号由此引出，加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度)。
2、垂直(Y轴)部分垂直(Y轴)部分包括显示方式选择开关(用以转换两个Y轴前置放大器YA与YB 工作状态)、“DC-地-AC”Y轴输入选择开关(用以选择被测信号接至输入端的耦合方式)、“微调V/div”灵敏度选择开关及微调装置、“↑↓”Y轴位移电位器(用以调节波形的垂直位置)、“极性、拉YA ”YA 通道的极性转换按拉式开关、“内触发、拉YB ”触发源选择开关和Y轴输入插座。
3、水平(X轴)部分水平(X轴)部分包括“t/div”扫描速度选择开关及微调旋钮、“扩展、拉×10”扫描速度扩展装置、“→←” X轴位置调节旋钮、“外触发、X外接”插座、“触发电平”旋钮、“稳定性”触发稳定性微调旋钮(用以改变扫描电路的工作状态)、“内、外”触发源选择开关、“AC-AC(H)-DC”触发耦合方式开关、“高频-常态-自动”触发方式开关和“+、-”触发极性开关。
下面具体讲解使用示波器观察电信号波形的具体步骤：步骤一：选择Y轴耦合方式。
根据被测电信号频率，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC;步骤二：选择Y轴灵敏度。
根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使用过程中，若无需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显示所需高度波形即可);步骤三：选择触发信号来源与极性。
示波器的使用流程
示波器的使用流程示波器是一种常见的电子测试仪器，常用于观测、测量和分析电信号的形态、幅度、频率和相位等参数。
它在电子工程师、电子爱好者和研究人员中广泛使用。
本文将介绍示波器的使用流程，帮助读者了解如何正确地操作示波器以获取准确的测试结果。
一、准备工作在开始使用示波器之前，首先需要确保以下几点准备工作已完成：1. 确认电源：连接示波器的电源线并确保电源正常工作。
2. 连接测量信号：根据需要，将待测信号连接到示波器的输入端口。
可以使用探头将信号连接到示波器的BNC插孔上。
3. 调整探头：如果使用探头连接信号源，请在连接之前确认探头的衰减和补偿设置正确。
二、设置示波器参数设置示波器参数可以根据实际需要来调整示波器的采样率、增益、时间基准和触发方式等。
1. 选择采样率：根据需要可以设置示波器的采样率，它决定了示波器对信号进行采样的频率。
采样率过低可能会导致信号失真或丢失细节，采样率过高可能会浪费资源。
2. 调整增益：示波器可以调整信号的垂直幅度，通过调整示波器的增益设置来适应待测信号的振幅范围。
3. 设置时间基准：示波器的时间基准可以调整横轴上的时间刻度。
根据需要可以选择合适的时间范围，以便更好地观察信号的周期性和频率。
4. 选择触发方式：示波器的触发方式可以帮助我们稳定地显示待测信号。
可以选择边沿触发、脉冲触发或者外部信号触发等不同的触发方式。
三、观察和分析信号当示波器的参数设置完成后，我们可以开始观察和分析待测信号了。
1. 显示信号：示波器会将信号显示在屏幕上，通过调整示波器的垂直和横轴设置，可以确保信号在屏幕上完整地显示出来，并使其易于观察和分析。
2. 测量参数：示波器通常提供了一些测量功能，比如幅度测量、周期测量、频率测量等。
可以根据需要使用示波器的测量功能获取信号的具体参数。
3. 捕获和保存数据：示波器通常具有数据捕获和保存的功能，可以将观察到的信号数据保存到示波器的内存或外部存储介质中，以便后续的分析和处理。
示波器的使用方法及注意事项
示波器的使用方法及注意事项
示波器是一种用于观察电信号波形的仪器，通常用于电子工程、通信、测试和调试等领域。
下面是使用示波器需要注意的事项和大致操作方法：
注意事项：
1. 示波器需要接地线连接物体的接地，以确保安全。
2. 示波器应该与被测试设备共享同一个地线，否则可能会出现干扰或损坏设备。
3. 在将示波器与被测试设备连接之前，必须先关闭电源并检查所有电缆线是否正确连接。
使用方法：
1. 将示波器与被测试设备连接。
根据需要选择探头类型、探头的放大倍数等。
2. 调整示波器的设置。
包括扫描速度、量程、触发电平、触发方式、分辨率等参数。
3. 调整示波器的显示。
包括调整屏幕上显示的通道、横向和纵向缩放参数等。
4. 开始记录电信号波形。
可以通过调整触发电平、触发方式等功能，使设备在指定条件下自动记录特定的波形。
5. 停止记录并保存数据。
记录完毕后，可以将数据保存到示波器存储器中，或通过USB 接口传输到计算机中进行进一步处理。
需要注意的是，示波器内部有高电压和高能量部件，不要试图打开示波器外壳，否则可能会导致电击或其他安全事故发生。
在操作过程中，应该遵守相关的安全规定，确保使用过程中安全可靠。
示波器基本使用方法
示波器基本使用方法
示波器是一种用于测试电信号的仪器，它可以显示出电信号的形状、振幅、频率等信息，具体使用方法如下：
1. 将示波器与被测试的电路连接。
要测试的电路应该是在电路板上或其他如PCB上的电路。
2. 调节示波器的设置。
调节示波器的时间基底，从而改变水平轴上的时间尺度。
然后，选择适当的垂直放大因子和信号耦合方式，以便读取准确的信号值。
3. 观察显示屏。
在示波器的显示屏上，可以观察到被测信号的波形形状、振幅等信号参数。
4. 调整参数。
根据需要，可以更改示波器的时间基准、垂直放大倍数，以便调整波形的显示。
5. 分析数据。
根据示波器的显示结果，可以分析出信号的特征，例如脉冲宽度、周期、占空比等。
注意事项：
1. 确保被测试电路的所有电源都关闭。
2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。
3. 如果被测试的信号具有高频率，请选择适当的示波器和探头。
4. 一旦测试结果满意，应该关闭示波器和其他测试设备，并拆下连接线，以避免可能的损害。
示波器的使用(附图)
同时观察图形的变化该旋钮用于改变光斑在横向移动时的速度
旋钮所指示的数值 代表光斑在横向每通过一个大格所需要的时间
11.需要注意的是读数前 要将右侧的微调旋钮（SVP VAR）[时间分度旋钮附近]
顺时针转到底直至红色的校准指示灯熄灭
根据时间数值和图形就可以计算垓信号的周期
12.例如 当前时间分度旋钮的数值为0.5ms
22.按照之前的方法 试调整个位的数值 按下微调按键选中个位数字使之闪烁
然后旋转白色微调旋钮 一边旋转一边观察示波器上的图形的变化
23.如果调整个位依然无法使图形稳定 那么我们可以试着降低一个数量级进行微调
24.降低一个数量级 例如微调十分位
25.以此类推直到示波器上的图形完全稳定为止
然后观察屏幕上是否出现图形
5.如果屏幕上没有图形 可以调节模式旋钮右侧
带上下箭头的位移旋钮（POSITION）
该旋钮可以改变CH2信号的图形在屏幕上的高低位置
调节带左右箭头的位移按钮可以改变图形的左右位置
6.如果图形在屏幕上左右移动 可以调节触发电平旋钮（LEVEL）将图形固定在屏幕上
14.需要注意的是 读数前要将上方的微调旋钮 顺时针转到下底
使红色的校准指示灯熄灭 根据该数值和图形就可以计算信号的峰峰值
15.例如 现在电压分度旋钮的数值为0.5V 而波峰和波谷的间距为3.1大格
所以该信号的峰峰值为1.55V 请各位选择三种不同的电压分度来测量信号的峰峰值
16.李萨茹图形是由两个周期性电信号正交而成的
21.接下来把示波器左上方的时间分度旋钮顺时针转到底 将其指到X-Y模式
也就是正交模式 同时观察屏幕上图形的变化 要形成稳定的李萨茹图形
示波器的正常使用及操作规程
示波器的正常使用及操作规程示波器的正常使用1、机壳必需接地为了安全，示波器的机壳必需接地。
通电前，应检查电源线有无磨损、断裂和暴露导线，以免引起触电事故：检查电源电压是否与仪器工作电压相符。
2、注意使用环境避开在直射阳光下或光亮的环境中使用示波器。
在强光下使用示波器时，要用遮光罩，并注意光点不要长时间停留在一点上，以免损伤荧光屏。
还应避开在强磁场中使用示波器（例如四周放置有大功率变压器会产生强磁场），由于受外界磁场的影响，测出的波形会有重影和嗓波干扰，甚至使显示的波形失真。
3、测试前的估算测试前，应首先估算被测信号的幅度大小，若不明确，可先将示波器的V/DIV选择开关置于最大挡，避开因电压过高而损坏示波器。
4、注意扩展挡位和旋钮的位置大部分示波器都设有扩展挡位和旋钮，定量测量时确定要检查这些旋钮所处的状态，否则会引起读数错误。
5、直流输入方式先接地在使用示波器直流输入方式时，应先将示波器输入接地，确定好示波器的零基线，才能便利地测量被测信号的直流电压。
6、测高压应注意安全接受示波器测试高压电路时，要特别注意安全。
要站在绝缘物上，单手操作，不要触及设备和其他接地物体，更不要接触高压测试点。
接探头时，先切断高压测试电路电源，接好后，再进行测试。
7、垂直方式的选择当同时察看两路波形时，将垂直方式（VERTICARMODE）中的ALT按钮按下，即两个通道交替显示波形。
若仅察看一路波形，将CH1或CH2按下即可，但不要选ALT交替方式，以避开相互间的干扰。
8、幅度的掌控荧光屏显示波形的幅度，通过调整电压衰减（VOLTS/DIV）的系数，确定要掌控在8格之内，假如超出8格，将无法察看，这对示波器的正常工作不利。
9、可作高内阻电压表使用示波器可作为高内阻的电压表使用，因被测电路中有一些高内阻电路，若用一般万用表测电压，由于万用表内阻低，测量结果会不精准，同时还可能会影响被测电路的正常工作；而示波器的输入阻抗比万用表高得多，测量结果不但较为精准，而且还不会影响被测电路的正常工作。
示波器的使用方法
示波器的两个按键：AUTO：自动设置功能调节各种控制值,以产生适宜观察的输入信号显示。
RUN/STOP动行/停止：示波器正在采集触发后的信息/示波器已停止采集波形数据。
数字示波器信号显示控制：水平控制按钮的操作：HORIZONTAL菜单，改变水平刻度和波形位置。
屏幕水平方向上的中心是波形的时间参考点，调节位置按钮，波形左右移动。
垂直控制按钮的操作：显示波形，调节垂直标尺和位置，以及设定输入参数，每个通道需要单独调节。
通过调节位置按钮，能让波形上下移动。
示波器触发模式：示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。
示波器的基本触发模式有三种：自动模式（AUTO）、正常模式/常规模式（NORM）、单次模式（SINGLE）。
在自动模式（AUTO）模式下，不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。
正常模式/常规模式（NORM）模式下，示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。
“单次模式（SINGLE）”扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，即使后面再有满足触发条件的信号出现也不再进行扫描。
总结示波器的正确使用方法
示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信和电力等领域。
以下是示波器的正确使用方法的总结：
连接电源和信号：
将示波器正确连接到电源，并使用探头将信号源连接到示波器的输入端口。
设置电压范围：
根据测量信号的幅值范围，设置示波器的垂直电压刻度，确保波形在屏幕上适当可视。
设置时间基准：
根据测量信号的频率，设置示波器的水平时间刻度，以确保波形在屏幕上有足够的时间分辨率。
触发设置：
设置触发条件，以确保波形在屏幕上稳定显示。
可以设置触发电平、触发边沿和触发通道等参数。
垂直位置调整：
如果需要，调整信号在屏幕上的垂直位置，以便更好地查看波形的细节。
水平位置调整：
调整信号在屏幕上的水平位置，以便更好地查看波形的相位或时间关系。
选择触发通道：
如果测量信号需要外部触发，则选择正确的触发通道，并确保触发条件正确设置。
测量和分析：
使用示波器上的测量工具，如峰峰值、频率、周期等，对信号进行测量和分析。
存储和导出：
如果需要保存或导出波形，使用示波器的存储和导出功能，以便将数据用于后续分析或文档记录。
校准：
定期进行示波器的校准，以确保测量结果的准确性和可靠性。
保持设备安全：
遵循示波器和信号源的规范和安全要求，以防止设备损坏或安全风险。
了解示波器功能：
熟悉示波器的各种功能和选项，以充分利用其功能，例如FFT（快速傅里叶变换）、存储和回放等。
以上总结提供了使用示波器的一般指导，具体的步骤可能因示波器型号和厂商而有所不同。
在使用示波器之前，建议查阅相应的用户手册以获取详细的操作说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
—本帖被yjm2000 执行置顶操作(2010-11-15) —在家电维修的过程中使用示波器已十分普遍。
通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。
正确、熟练地使用示波器，是初学维修人员的一项基本功能。
虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。
一、面板介绍1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。
聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。
2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。
3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）ALT：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）ADD：两通道的信号叠加。
维修中以选择通道1或通道2为多。
4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。
5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。
6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。
7.水平位置调节旋钮用于调节被测信号光迹在屏幕水平方向的位置。
8.触发方式选择示波器通常有四种触发方式：（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；（2）自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；（3）电视场（TV）：用于显示电视场信号；（4）峰值自动（P-P AUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。
该方式只有部分示波器（例如CALTEK卡尔泰克CA8000系列示波器）中采用。
9.触发源选择示波器触发源有内触发源和外触发源两种。
如果选择外触发源，那么触发信号应从外触发源输入端输入，家电维修中很少采用这种方式。
如果选择内触发源，一般选择通道1（CH1）或通道2（CH2），应根据输入信号通道选择，如果输入信号通道选择为通道1，则内触发源也应选择通道1。
二、示波器测量方法1.幅度和频率的测量方法（以测试示波器的校准信号为例）（1）将示波器探头插入通道1插孔，并将探头上的衰减置于"1"档；（2）将通道选择置于CH1，耦合方式置于DC档；（3）将探头探针插入校准信号源小孔内，此时示波器屏幕出现光迹；（4）调节垂直旋钮和水平旋钮，使屏幕显示的波形图稳定，并将垂直微调和水平微调置于校准位置；（5）读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度；（6）读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期（周期的倒数为频率）；（7）一般校准信号的频率为1kHz，幅度为0.5V，用以校准示波器内部扫描振荡器频率，如果不正常，应调节示波器（内部）相应电位器，直至相符为止。
2.示波器应用举例（以测量788手机13MHz时钟脉冲为例）手机中的13MHz时钟信号正常是开机的必要条件，因此维修时要经常测量有无13MHz时钟信号。
步骤如下：（1）打开示波器，调节亮度和聚焦旋钮，使屏幕上显示一条亮度适中、聚焦良好的水平亮线；（2）按上述方法校准好示波器，然后将耦合方式置于AC档；（3）将示波器探头的接地夹夹在手机电路板的接地点，探针插到788手机CPU第脚；（4）接通手机电源，按开机键，调节垂直扫描水和平扫描旋钮，观察屏幕上是否出现稳定的波形，如果没有，一般说明没有13MHz信号。
说明和功能我们可以把示波器简单地看成是具有图形显示的电压表。
普通的电压表是在其度盘上移动的指针或者数字显示来给出信号电压的测量读数。
而示波器则与共不同。
示波器具有屏幕，它能在屏幕上以图形的方式显示信号电压随时间的变化，即波形。
示波器和电压表之间的主要区别是：1.电压表可以给出祥测信号的数值，这通常是有效值即RMS值。
但是电压表不能给出有关信号形状的信息。
有的电压表也能测量信号的峰值电压和频率。
然而，示波器则能以图形的方式显示信号随时间变化的历史情况。
2.电压表[/url]通常只能对一个信号进行测量，而示波器则能同时显示两个或多个信号。
显示系统示波器的显示器件是阴极射线管，缩写为CRT，见图1。
阴极射线管的基础是一个能产生电子的系统，称为电子枪。
电子枪向屏幕发射电子。
电子枪发射的电子经聚焦形成电子束，并打在屏幕中心的一点上。
屏幕的内表面涂有荧光物质，这样电子束打中的点就发出光来。
图1 阴极射线管图电子在从电子枪到屏幕的途中要经过偏转系统。
在偏转系统上施加电压就可以使光点在屏幕上移动。
偏转系统由水平（X）偏转板和垂直（Y）偏转板组成。
这种偏转方式称为静电偏转。
在屏幕的内表面用刻划或腐蚀的方法作出许多水平和垂直的直线形成网络，称为标尺。
标尺通常在垂直方向有8个，水平方向有10个，每个格为1cm。
有的标尺线又进一步分成小格，并且还有标明0％和1 00％的特别线。
这些特别的线和标明10％和90％的标尺配合使用以进行上升时间的测量。
我们后面会讨论这个问题。
如上所述，受到电子轰击后，CRT上的荧光物质就会发光。
当电子束移开后，荧光物质在一个短的时间内还会继续发光。
这个时间称为余辉时间。
余辉时间的长短随荧光物质的不同而变化。
最常用的荧光物质是P31，其余辉时间小于一毫秒(ms).而荧光物质P7的余辉时间则较长，约为300ms，这对于观察较慢的信号非常有用。
P31材料发射绿光，而P7材料发光的颜色为黄绿色。
将输入信号加到Y轴偏转板上，而示波器自己使电子束沿X轴方向扫描。
这样就使得光点在屏幕上描绘出输入信号的波形。
这样扫出的信号波形称为波形轨迹。
影响屏幕的控制机构有：—辉度辉度控制用来调切波形显示的亮度。
本书中用作示例的示波器所采用的电路能够根据不同的扫描速度自动调切辉度。
当电子束移动得比较快时，荧光物质受到激励的时间就变短，因此必须增加辉度才能看清轨迹。
相反，当电子束移动缓慢时，屏幕上的光点变得很亮，因此必须减小辉度以免荧光物质被烧坏。
从而延长示波管的寿命。
对于屏幕上的文字部分，另有单独的辉度控制机构。
—聚焦聚焦控制机构用来控制屏幕上光点的大小，以便获得清晰的波形轨迹。
有些示波器，例如本书用作示例的示波器上，聚集也是由示波器自己进行最佳控制的，从而能在不同的辉度和不同的扫描下保持清晰的波形轨迹。
另外也提供手动调节的聚集控制。
—扫描旋转这个控制机构使X轴扫描线和水平标尺线对齐。
由于地球的磁场在各个地方是不同的，这将会影响示波管显示的扫描线。
扫迹旋转功能就用来对此进行补偿。
扫描旋转功能是预先调好的，通常只需在示波器搬动后再行调节。
—标尺照明标尺亮度可以单独控制。
这对于屏幕摄影或在弱光线条件下工作时非常有用。
—Z调制扫描的辉度可以用电气的方法通过一个外加的信号来改变。
这对于由外部信号来产生水平偏转以及使用X－Y显示方式来寻找频率关系的应用中是十分有用的。
此信号输入端通常是示波器后面板上的一个BNC插座。
1．2 模拟示波器方框图CRT是所有示波器的基础。
现在我们已经对它有所了解。
下面我们就看一看示波管是怎样作为示波器的心脏来起作用的。
我们已经看到，示波器有两个垂直偏转板，两个水平偏转板和一个电子枪。
从电子枪发射出的电子束的强度可以用电气的办法来加以控制。
在上术基础上，再增添下面叙述的电路就可以构成一个完整的示波器（见图2）图2 模拟示波器方框图示波管的垂直偏转系统包括：—输入衰减器（每通道一个）—前置放大器（每通道一个）—用来选择使用哪一个输入通道的电子开关—偏转放大器示波器的水平偏转系统包括：时基、触发电路和水平偏转放大器辉度控制电路用电子学的方法在恰当的时刻点亮和熄灭扫迹。
为使所有这些电路工作，示波器需要有一个电源。
此电源从交流市电或者从机内或外部的电池获取能量，使示波器工作。
任何示波器的基本性能都是由它的垂直偏转系统的特性来决定的，所以我们首先来详细地考察这一部分。
1．3 垂直偏转灵敏度垂直偏转系统对输入信号进行比例变换，使之能在屏幕上表现出来。
示波器可以显示峰峰值电压为几毫伏到几十伏的信号。
因此必须把不同幅度的信号进行变换以适应屏幕的显示范围，这样就可以按照标尺刻度对波形进行测量。
为此就要求对大信号进行衰减、对小信号进行放大。
示波器的灵敏度或衰减器控制就是为此而设置的。
灵敏度是以每格的伏特数来衡量的看一下图3可以知道其灵敏度设置为1V/格。
因此，峰峰值为6V的信号使得扫迹在垂直方向的6个格内偏转变化。
知道了示波器的灵敏度设置值和电子束在垂直方向扫描的格数，我们就可以测量出信号的峰峰电压值。
在多数的示波器上，灵敏度控制都是按1－2－5的序列步进变化的。
即灵敏度。
设置颠倒为10mV/格、20mV/格、50mV/、100mV/格等等。
灵敏度通常是用幅度上升/下降钮来进行控制的，而在有些示波器则是用转动垂直灵敏度旋钮来进行。
如果使用这些灵敏度步进不能调节信号使之能够准确的按照要求在屏幕上显示，那么就可以使用可变（VAR）控制。
在第6章我们将会看到，使用标尺刻度来进行信号上升时间的测量就是一个很好的例子。
可变控制能够在1－2－5的步进值之间对灵敏度进行连续调节。
通常当使用可变控制时，准确的灵敏度值是不知道的。
我们只知道这时示波器的灵敏度是在1－2－5序列的两个步进值之间的某个值。
这时我们称该通道的Y偏转是未校准的或表示为"uncal"。
这种未校准的状态通常在示波器的前面板或屏幕上指示出来。
在更现代化的示波器，例如我们用作示例的示波器，由于彩用了现代先进的技术进行控制和校准。
因此示波器的灵敏度可以在最小值和最大值之间连续变化，而始终保持处于校准状态。
在老式的示波器上，通道灵敏度的设置值是从灵敏度控制旋钮周围的刻度上读出的。
而在新型的示波器上，通道灵敏度设置值清晰地显示在屏幕上，如图3所示，或者用一个单独的CD显示器显示出来。
图3 在灵敏度为1v/格的情况下，峰峰值为6v的信号使电子束在垂直方向偏转6格耦合耦合控制机构决定输入信号从示波器前面板上的BNC输入端通到该通道垂直偏转系统其它部分的方式。
