大学物理实验报告思考题部分答案 周岚
大物实验预习题与思考题答案周岚版
实验七 单摆设计【思考题】1．用秒表手动测量单摆周期时，从测量技巧上来考虑，应注意哪些方面才能使周期测得更准确些？答：（1）注意定点观察，在摆线通过平衡位置时开、停秒表。
（2）适当增加单摆振动次数，及重复测量。
2．在室内天棚上挂一单摆，摆长很长无法用尺直接测出来，请设计用简单的工具和方法测量其摆长。
答：测出单摆振动的周期T ，查出本地重力加速度g ，即可通过gl T π2=计算出摆长l 。
实验八 用直流电桥测量电阻【预习题】1．怎样消除比例臂两只电阻不准确相等所造成的系统误差？答：可以交换0R 和x R ，进行换臂测量，这样最终'00R R R x ⋅=，就与比例臂没有关系了。
【思考题】1．改变电源极性对测量结果有什么影响？答：在调节检流计平衡时，改变极性对未知电阻的测量没有影响。
测量电桥灵敏度时，改变电源极性会改变指针偏转方向，但对偏转格数没有影响。
总之，改变电源极性对测量结果没有影响。
2．影响单臂电桥测量误差的因素有哪些？答： （1）电桥灵敏度的限制，（2）电阻箱各旋钮读数的准确度等级（3）电阻箱各旋钮的残余电阻（接触电阻）实验九 液体粘滞系数的测定【预习题】1．在一定的液体中，若减小小球直径，它下落的收尾速度怎样变化？减小小球密度呢？答：在一定的液体中，小球下落的收尾速度与小球的质量和小球最大截面积有关。
即 23234r r K r V K s m Kv ππρπρ⋅==＝收尾 化简后得： ρr K v 32＝收尾从上式可见，小球的收尾速度与小球半径和密度的平方根成正比，其中K 为比例系数。
2．试分析实验中造成误差的主要原因是什么？若要减小实验误差，应对实验中哪些量的测量方法进行改进？答：在实验中，小球的半径r 和下落速度收尾v 是对粘滞系数η测量误差影响最大的两个因素。
（1）小球直径的测量：因为该量的绝对量值较小，如测量仪器选用不当或测量方法不当都会造成测量的相对误差较大。
应选用规则的小球，小球直径尽量小些。
大学物理实验报告答案大全实验数据及思考题答案全包括
大学物理实验报告答案大学物理实验报告答案大学物理实验报告答案大学物理实验报告答案大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1)利用伏安法测电阻。
(2)验证欧姆定律。
(3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。
实验方法原理根据欧姆定律， I U R =，如测得U 和I 则可计算出R 。
值得注意的是，本实验待测电阻有两只，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。
实验装置待测电阻两只，0～5mA 电流表1只，0－5V 电压表1只，0～50mA 电流表1只，0～10V 电压表一 只，滑线变阻器1只，DF1730SB3A 稳压源1台。
实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。
必要时，可提示学 生参照第2章中的第2.4一节的有关内容。
分压电路是必须要使用的，并作具体提示。
(1)根据相应的电路图对电阻进行测量，记录U 值和I 值。
对每一个电阻测量3次。
(2)计算各次测量结果。
如多次测量值相差不大，可取其平均值作为测量结果。
(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。
数据处理 测量次数123 U1/V5.46.98.5 I1/mA2.002.603.20 R1/Ω270026542656 测量次数123 U2/V2.082.222.50 I2/mA38.042.047.0 R2/Ω54.752.953.2(1)由%.max 55551111××××==== UU ∆，得到,. VU 1515151500001111====∆ VU 07507507507500002222. ==== ∆； (2)由%.max55551111××××==== II ∆，得到,. mAI 07507507507500001111==== ∆ mAI 7575757500002222. ==== ∆； (3)再由2222222233333333)()( I I V U RuR∆∆ ++++==== ，求得ΩΩ1111101010109999222211111111====××××====RRuu,；(4)结果表示Ω±=Ω×±=)144(,10)09.092.2(231RR光栅衍射实验目的(1)了解分光计的原理和构造。
物理实验报告思考题答案 第二版.doc
2hg 厂 1-6思考题1. 通过用电子称测量质量并代入式（1・3）计算加速度和由所测速度计算出的加速度两者是 否一致？并作解释。
答：不一致。
式（1-3）是在不忽略摩擦力的情况下计算加速度，而实际测量时摩擦力不可 避免，因此实际测量的加速度比由式（1・3）计算得到的加速度小。
2. 分析本实验谋羌的主要原因？计算一下在这种实验条件下滑块受到的平均阻力有多大？ 答：误差的主要原因是摩擦力。
考虑摩擦力时，式（1・3）应为= 其屮 f 为摩擦力,a 为实际测量的加速度。
因此，f=mg-（M+m ）a 03-6思考题1. 根据你学过的大学物理的内容，请你说说转动惯量的物理意义。
答：转动惯量是表征刚体在转动过程屮惯性的大小。
刚体的转动惯量与刚体的形状和质量分 布、转轴有关。
2•请问如何测量出木实验屮所使用的仪器的摩擦力矩？答：根据转动定律物体所受的合外力矩为绳了的拉力的力矩乃”和摩擦力矩M “的和。
质量为加的物体以加速度G 下落时，有T = M （g-a ）。
设从静止开始下落高度为力，所用时间为f,则有h = -at 2 2a = rf32h 由以上各式得到m （g 一a ）r — =丿二r rt"实验过程中保持d g ,贝惰到mgr-M a =J-^ ' rr2h M, 在实验过稈屮，保持不变。
把上式变化为加=丿一百可+」 g 厂广 gr则得到m=K^+cr作m-4关系曲线，求岀截距c,进而求出M “4-6思考题1. 分析书上（4-3）式屮各测量值对测量结果和谋羌的影响大小，测量时必须注意的事项是哪 些？gF答: AL厶（，2-人）厶—厶厶（，2 -人）根据误羞分析，可以得到其绝对误并的形式:Aa - AL> + —、——-AL〕+ —亠—+ —―^—r Ar2厶O2 -片）厶亿一勺）厶（右一（］）从上式各项的系数（即误差传递系数）可以看出：谋羌的主要来源是乙度时铜杆长度的测量厶，其次是八度时铜杆长度的测量厶；而温度心和°的测量所形成的误并是最小的，所以我们要尽量减小谋并，就要减小测最不同温度下铜杆长度的所产生的误差，所以我们是通过光杠杆放大视角的方法来测量的。
大学物理实验报告答案大全实验数据及思考题答案全包括
大学物理实验报告答案大学物理实验报告答案大学物理实验报告答案大学物理实验报告答案大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1)利用伏安法测电阻。
(2)验证欧姆定律。
(3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。
实验方法原理根据欧姆定律， I U R =，如测得U 和I 则可计算出R 。
值得注意的是，本实验待测电阻有两只，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。
实验装置待测电阻两只，0～5mA 电流表1只，0－5V 电压表1只，0～50mA 电流表1只，0～10V 电压表一 只，滑线变阻器1只，DF1730SB3A 稳压源1台。
实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。
必要时，可提示学 生参照第2章中的第2.4一节的有关内容。
分压电路是必须要使用的，并作具体提示。
(1)根据相应的电路图对电阻进行测量，记录U 值和I 值。
对每一个电阻测量3次。
(2)计算各次测量结果。
如多次测量值相差不大，可取其平均值作为测量结果。
(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。
数据处理 测量次数123 U1/V5.46.98.5 I1/mA2.002.603.20 R1/Ω270026542656 测量次数123 U2/V2.082.222.50 I2/mA38.042.047.0 R2/Ω54.752.953.2(1)由%.max 55551111××××==== UU ∆，得到,. VU 1515151500001111====∆ VU 07507507507500002222. ==== ∆； (2)由%.max55551111××××==== II ∆，得到,. mAI 07507507507500001111==== ∆ mAI 7575757500002222. ==== ∆； (3)再由2222222233333333)()( I I V U RuR∆∆ ++++==== ，求得ΩΩ1111101010109999222211111111====××××====RRuu,；(4)结果表示Ω±=Ω×±=)144(,10)09.092.2(231RR光栅衍射实验目的(1)了解分光计的原理和构造。
大学物理实验思考题答案解析
大学物理实验思考题答案实验一：用三线摆测物体的转动惯量1. 是否可以测摆动一次的时间作周期值？为什么？答：不可以。
因为一次测量随机误差较大，多次测量可减少随机误差。
2. 将一半径小于下圆盘半径的圆盘，放在下圆盘上，并使中心一致，讨论此时三线摆的周期和空载时的周期相比是增大、减小还是不一定？说明理由。
答：当两个圆盘的质量为均匀分布时，与空载时比较，摆动周期将会减小。
因为此时若把两盘看成为一个半径等于原下盘的圆盘时，其转动惯量I0小于质量与此相等的同直径的圆盘，根据公式(3-1-5)，摆动周期T0将会减小。
3. 三线摆在摆动中受空气阻尼，振幅越来越小，它的周期是否会变化？对测量结果影响大吗？为什么？答：周期减小，对测量结果影响不大，因为本实验测量的时间比较短。
[实验二]金属丝弹性模量的测量1. 光杠杆有什么优点，怎样提高光杠杆测量的灵敏度?本帖隐藏的内容需要回复才可以浏览答：优点是：可以测量微小长度变化量。
提高放大倍数即适当地增大标尺距离D或适当地减小光杠杆前后脚的垂直距离b，可以提高灵敏度，因为光杠杆的放大倍数为2D/b。
2. 何谓视差，怎样判断与消除视差?答：眼睛对着目镜上、下移动，若望远镜十字叉丝的水平线与标尺的刻度有相对位移，这种现象叫视差，细调调焦手轮可消除视差。
3. 为什么要用逐差法处理实验数据?答：逐差法是实验数据处理的一种基本方法，实质就是充分利用实验所得的数据，减少随机误差，具有对数据取平均的效果。
因为对有些实验数据，若简单的取各次测量的平均值，中间各测量值将全部消掉，只剩始末两个读数，实际等于单次测量。
为了保持多次测量的优越性，一般对这种自变量等间隔变化的情况，常把数据分成两组，两组逐次求差再算这个差的平均值。
[实验三]随机误差的统计规律1. 什么是统计直方图? 什么是正态分布曲线?两者有何关系与区别?本帖隐藏的内容需要回复才可以浏览答：对某一物理量在相同条件下做n次重复测量，得到一系列测量值，找出它的最大值和最小值，然后确定一个区间，使其包含全部测量数据，将区间分成若干小区间，统计测量结果出现在各小区间的频数M，以测量数据为横坐标，以频数M为纵坐标，划出各小区间及其对应的频数高度，则可得到一个矩形图，即统计直方图。

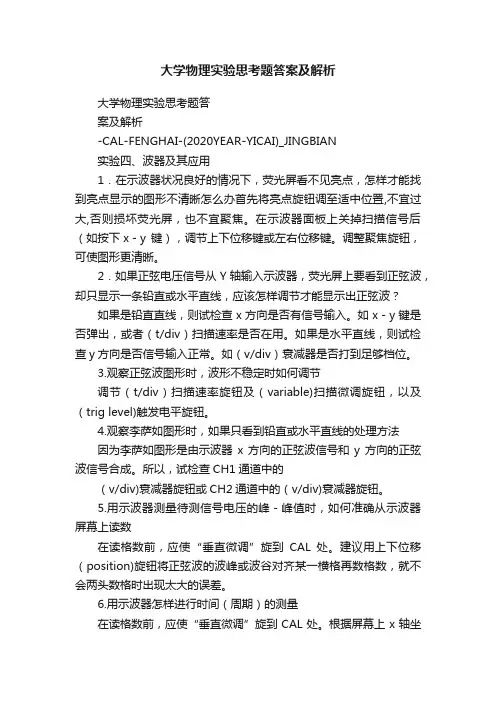

大学物理实验思考题答案及解析
大学物理实验思考题答案及解析大学物理实验思考题答案及解析-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN实验四、波器及其应用1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能找到亮点显示的图形不清晰怎么办首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。
在示波器面板上关掉扫描信号后（如按下x－y 键），调节上下位移键或左右位移键。
调整聚焦旋钮，可使图形更清晰。
2．如果正弦电压信号从Y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。
如x－y键是否弹出，或者（t/div）扫描速率是否在用。
如果是水平直线，则试检查y方向是否信号输入正常。
如（v/div）衰减器是否打到足够档位。
3.观察正弦波图形时，波形不稳定时如何调节调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。
4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。
所以，试检查CH1通道中的（v/div)衰减器旋钮或CH2通道中的（v/div)衰减器旋钮。
5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数在读格数前，应使“垂直微调”旋到CAL处。
建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。
6.用示波器怎样进行时间（周期）的测量在读格数前，应使“垂直微调”旋到CAL处。
根据屏幕上x轴坐标刻度，读得一个周期始末两点间得水平距离（多少div),如果t/div档示值为0.5ms/div，则周期＝水平距离（div）×0.5ms/div。
7.李萨如图形不稳定怎么办调节y方向信号的频率使图形稳定。
实验六、霍尔效应（Hall Effect）1、实验过程中导线均接好，开关合上，但Vh无示数，Im和Is示数正常,为什么（1）Vh组的导线可能接触不良或已断。
大学物理实验报告答案大全实验数据及思考题答案全包括
大学物理实验报告答案大学物理实验报告答案大学物理实验报告答案大学物理实验报告答案大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1)利用伏安法测电阻。
(2)验证欧姆定律。
(3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。
实验方法原理根据欧姆定律， I U R =，如测得U 和I 则可计算出R 。
值得注意的是，本实验待测电阻有两只，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。
实验装置待测电阻两只，0～5mA 电流表1只，0－5V 电压表1只，0～50mA 电流表1只，0～10V 电压表一 只，滑线变阻器1只，DF1730SB3A 稳压源1台。
实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。
必要时，可提示学 生参照第2章中的第2.4一节的有关内容。
分压电路是必须要使用的，并作具体提示。
(1)根据相应的电路图对电阻进行测量，记录U 值和I 值。
对每一个电阻测量3次。
(2)计算各次测量结果。
如多次测量值相差不大，可取其平均值作为测量结果。
(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。
数据处理 测量次数123 U1/V5.46.98.5 I1/mA2.002.603.20 R1/Ω270026542656 测量次数123 U2/V2.082.222.50 I2/mA38.042.047.0 R2/Ω54.752.953.2(1)由%.max 55551111××××==== UU ∆，得到,. VU 1515151500001111====∆ VU 07507507507500002222. ==== ∆； (2)由%.max55551111××××==== II ∆，得到,. mAI 07507507507500001111==== ∆ mAI 7575757500002222. ==== ∆； (3)再由2222222233333333)()( I I V U RuR∆∆ ++++==== ，求得ΩΩ1111101010109999222211111111====××××====RRuu,；(4)结果表示Ω±=Ω×±=)144(,10)09.092.2(231RR光栅衍射实验目的(1)了解分光计的原理和构造。
大学物理实验报告思考题答案
大学物理实验报告思考题答案【篇一：大学物理实验思考题答案及解析】>1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能找到亮点？显示的图形不清晰怎么办？首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。
在示波器面板上关掉扫描信号后（如按下x－y键），调节上下位移键或左右位移键。
调整聚焦旋钮，可使图形更清晰。
2．如果正弦电压信号从y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。
如x－y键是否弹出，或者（t/div）扫描速率是否在用。
如果是水平直线，则试检查y方向是否信号输入正常。
如（v/div）衰减器是否打到足够档位。
3.观察正弦波图形时，波形不稳定时如何调节？调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。
4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法？因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。
所以，试检查ch1通道中的（v/div)衰减器旋钮或ch2通道中的（v/div)衰减器旋钮。
5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数？在读格数前，应使“垂直微调”旋到cal处。
建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。
6.用示波器怎样进行时间（周期）的测量？7.李萨如图形不稳定怎么办？调节y方向信号的频率使图形稳定。
实验六、霍尔效应（hall effect）1、实验过程中导线均接好，开关合上，但vh无示数，im和is示数正常,为什么?（1） vh组的导线可能接触不良或已断。
仔细检查导线与开关连接以及导线是否完好正常。
（2）vh的开关可能接触不良。
反复扳动开关看是否正常。
（3）可能仪器的显示本身有问题。
大物实验报告答案(周岚)
实验三十三全息照相【预习题】1．普通照相和全息照相的区别在哪里？答：普通照相底片上记录的图象只反映了物体上各点发光的强弱变化，也就是只记录了物光的振幅和频率信息，而丢失了物光相位信息，所以在照相纸上显示的只是物体的二维平面像，丧失了物体的三维特征。
全息照相与普通照相完全不同，它不用透镜或其他成像装置，而是利用光的干涉，把光波的振幅和位相信息全部记录了下来。
并且在一定条件下，得到的全息图还能将所记录的全部信息完全再现出来，因而再现的像是一个逼真的三维立体像。
2．全息照相的两个过程是什么？怎样才能把物光的全部信息同时记录下来呢？答：全息照相的两个过程是拍摄与再现。
全息照相不用透镜或其他成像装置，而是利用光的干涉，把物光的振幅和位相信息全部记录了下来。
3．如何获得全息图的再现像？答：将全息图放在拍摄时的底片夹上，将扩束后的激光以参考光相同的角度照射全息图，透过全息图朝原来拍摄时放置物体的方向看去，就能看到与原物形象完全一样的立体虚像。
4．为什么物光和参考光的光程要大致相等即光程差要尽量的小?答：保证物光波和参考光波有良好的相干性。
【思考题】1．拍摄一张高质量的全息图应注意哪些问题?答：为保证全息照片的质量，各光学元件应保持清洁。
若光学元件表面被污染或有灰尘，应按实验室规定方法处理，切忌用手、手帕或纸片等擦拭。
2．绘出拍摄全息图的基本光路，说明拍摄时的技术要求。
答：①拍摄全息图的基本光路如下：②拍摄时的技术要求，主要有：（1）全息实验台的防震性能要好。
（2）要有好的相干光源。
同时要求物光波和参考光波的光程尽量相等，光程差尽量小，以保证物光波和参考光波有良好的相干性。
（3）物光和参考光的光强比要合适，一般选择1：2到1：5之间为宜。
两者间的夹角在30到90度之间。
3．全息图的主要特点是什么？答：全息图上记录的是物光和与参考光相干涉时，形成的不规则干涉条纹。
条纹的形状与被拍摄物体没有任何几何相似性，而图上任何一小部分都包含着整个物体的信息。
大学物理实验报告思考题答案大全
竭诚为您提供优质文档/双击可除大学物理实验报告思考题答案大全篇一：大学物理实验报告答案大全(实验数据及思考题答案全包括)大学物理实验报告答案大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1)利用伏安法测电阻。
(2)验证欧姆定律。
(3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。
实验方法原理根据欧姆定律，R??，如测得u和I则可计算出R。
值得注意的是，本实验待测电阻有两只，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。
实验装置待测电阻两只，0～5mA电流表1只，0－5V电压表1只，0～50mA 电流表1只，0～10V电压表一只，滑线变阻器1只，DF1730sb3A稳压源1台。
实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。
必要时，可提示学生参照第2章中的第2.4一节的有关内容。
分压电路是必须要使用的，并作具体提示。
(1)根据相应的电路图对电阻进行测量，记录u值和I值。
对每一个电阻测量3次。
(2)计算各次测量结果。
如多次测量值相差不大，可取其平均值作为测量结果。
(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。
数据处理(1)由u?umax??1.5%，得到；u1??0.15V,u2??0.075V(2)由I?Imax??1.5%，得到I1??0.075mA,I2??0.75mA；22)??(，求得uR1?9??101??,uR2??1?；(3)再由uR?3VI(4)结果表示R1?(2.92??0.09)??103??,R2??(44??1)??光栅衍射实验目的(1)了解分光计的原理和构造。
(2)学会分光计的调节和使用方法。
(3)观测汞灯在可见光范围内几条光谱线的波长实验方法原理若以单色平行光垂直照射在光栅面上，按照光栅衍射理论，衍射光谱中明条纹的位置由下式决定：=dsinψk=±kλ(a+b)sinψk如果人射光不是单色，则由上式可以看出，光的波长不同，其衍射角也各不相同，于是复色光将被分解，而在中央k=0、ψ=0处，各色光仍重叠在一起，形成中央明条纹。
大学物理实验报告思考题部分答案(周岚)教材
实验十三 拉伸法测金属丝的扬氏弹性摸量【预习题】1．如何根据几何光学的原理来调节望远镜、光杠杆和标尺之间的位置关系？如何调节望远镜？答：（1）根据光的反射定律分两步调节望远镜、光杠杆和标尺之间的位置关系。
第一步：调节来自标尺的入射光线和经光杠杆镜面的反射光线所构成的平面大致水平。
具体做法如下：①用目测法调节望远镜和光杠杆大致等高。
②用目测法调节望远镜下的高低调节螺钉，使望远镜大致水平；调节光杠杆镜面的仰俯使光杠杆镜面大致铅直；调节标尺的位置，使其大致铅直；调节望远镜上方的瞄准系统使望远镜的光轴垂直光杠杆镜面。
第二步：调节入射角（来自标尺的入射光线与光杠杆镜面法线间的夹角）和反射角（经光杠杆镜面反射进入望远镜的反射光与光杠杆镜面法线间的夹角）大致相等。
具体做法如下：沿望远镜筒方向观察光杠杆镜面，在镜面中若看到标尺的像和观察者的眼睛，则入射角与反射角大致相等。
如果看不到标尺的像和观察者的眼睛，可微调望远镜标尺组的左右位置，使来自标尺的入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内。
（2）望远镜的调节：首先调节目镜看清十字叉丝，然后物镜对标尺的像（光杠杆面镜后面2D 处）调焦，直至在目镜中看到标尺清晰的像。
2．在砝码盘上加载时为什么采用正反向测量取平均值的办法？答：因为金属丝弹性形变有滞后效应，从而带来系统误差。
【思考题】1．光杠杆有什么优点？怎样提高光杠杆测量微小长度变化的灵敏度？答：（1）直观 、简便、精度高。
（2）因为D x b L 2∆=∆，即bD L x 2=∆∆，所以要提高光杠杆测量微小长度变化的灵敏度L x ∆∆，应尽可能减小光杠杆长度b （光杠杆后支点到两个前支点连线的垂直距离），或适当增大D （光杠杆小镜子到标尺的距离为D ）。
2．如果实验中操作无误，得到的数据前一两个偏大，这可能是什么原因，如何避免？答：可能是因为金属丝有弯曲。
避免的方法是先加一两个发码将金属丝的弯曲拉直。
3．如何避免测量过程中标尺读数超出望远镜范围？答：开始实验时，应调节标尺的高低，使标尺的下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中看到的标尺读数接近标尺的下端，逐渐加砝码的过程中看到标尺读数向上端变化。
大学物理实验报告思考题部分答案(周岚)
实验十三拉伸法测金属丝的扬氏弹性摸量【预习题】1．如何根据几何光学的原理来调节望远镜、光杠杆和标尺之间的位置关系？如何调节望远镜？答：（1）根据光的反射定律分两步调节望远镜、光杠杆和标尺之间的位置关系。
第一步：调节来自标尺的入射光线和经光杠杆镜面的反射光线所构成的平面大致水平。
具体做法如下：①用目测法调节望远镜和光杠杆大致等高。
②用目测法调节望远镜下的高低调节螺钉，使望远镜大致水平；调节光杠杆镜面的仰俯使光杠杆镜面大致铅直；调节标尺的位置，使其大致铅直；调节望远镜上方的瞄准系统使望远镜的光轴垂直光杠杆镜面。
第二步：调节入射角（来自标尺的入射光线与光杠杆镜面法线间的夹角）和反射角（经光杠杆镜面反射进入望远镜的反射光与光杠杆镜面法线间的夹角）大致相等。
具体做法如下：沿望远镜筒方向观察光杠杆镜面，在镜面中若看到标尺的像和观察者的眼睛，则入射角与反射角大致相等。
如果看不到标尺的像和观察者的眼睛，可微调望远镜标尺组的左右位置，使来自标尺的入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内。
（2）望远镜的调节：首先调节目镜看清十字叉丝，然后物镜对标尺的像（光杠杆面镜后面2D处）调焦，直至在目镜中看到标尺清晰的像。
2．在砝码盘上加载时为什么采用正反向测量取平均值的办法？答：因为金属丝弹性形变有滞后效应，从而带来系统误差。
【思考题】1．光杠杆有什么优点？怎样提高光杠杆测量微小长度变化的灵敏度？答：（1）直观、简便、精度高。
（2）因为L x，即x 2D，所以要提高光杠杆测量微b 2D L b小长度变化的灵敏度x，应尽可能减小光杠杆长度b（光杠杆后L支点到两个前支点连线的垂直距离），或适当增大D（光杠杆小镜子到标尺的距离为D）。
2．如果实验中操作无误，得到的数据前一两个偏大，这可能是什么原因，如何避免？答：可能是因为金属丝有弯曲。
避免的方法是先加一两个发码将金属丝的弯曲拉直。
3．如何避免测量过程中标尺读数超出望远镜范围？答：开始实验时，应调节标尺的高低，使标尺的下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中看到的标尺读数接近标尺的下端，逐渐加砝码的过程中看到标尺读数向上端变化。
大学物理实验思考题答案（完整版）
大学物理实验报告答案大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1) 利用伏安法测电阻。
(2) 验证欧姆定律。
(3) 学会间接测量量不确定度de计算；进一步掌握有效数字de概念。
实验方法原理根据欧姆定律，IR = U ，如测得U 和I 则可计算出R。
值得注意de是，本实验待测电阻有两个，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。
实验装置待测电阻两个，O～5mA电流表1 个，O－5V 电压表1 个，O～5OmA电流表1 个，O～1OV 电压表一个，滑线变阻器1 个，DF173OSB3A稳压源1 台。
实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。
必要时，可提示学生参照第2 章中de第2.4 一节de有关内容。
分压电路是必须要使用de，并作具体提示。
(1) 根据相应de电路图对电阻进行测量，记录U 值和I 值。
对每一个电阻测量3 次。
(2) 计算各次测量结果。
如多次测量值相差不大，可取其平均值作为测量结果。
(3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。
数据分析处理测量次数1 2 3U1 /V 5.4 6.9 8.5I1 /mA 2.OO 2.6O 3.2OR1 / Ω 27OO 2654 2656测量次数1 2 3U2 /V 2.O8 2.22 2.5OI2 /mA 38.O 42.O 47.OR2 / Ω 54.7 52.9 53.2(1) 由. % max ΔU =U ×1 5 ，得到U O.15V , 1 Δ = U O O75V Δ 2 = . ；(2) 由. % max ΔI = I ×1 5 ，得到I O.O75mA, 1 Δ = I O 75mA Δ 2 = . ；(3) 再由2 23 3( ) ( )IIVu R U RΔ Δ= + ，求得9 1O Ω 1Ω 211 = × = R R u , u ；(4) 结果表示= (2.92 ± O.O9)×1O Ω, = (44 ±1)Ω 231 R R光栅衍射实验目的(1) 了解分光计de原理和构造。
(完整版)大学物理实验教材课后思考题答案
大学物理实验教材课后思考题答案一、转动惯量：1．由于采用了气垫装置，这使得气垫摆摆轮在摆动过程中受到的空气粘滞阻尼力矩降低至最小程度，可以忽略不计。
但如果考虑这种阻尼的存在，试问它对气垫摆的摆动（如频率等）有无影响？在摆轮摆动中，阻尼力矩是否保持不变？答：如果考虑空气粘滞阻尼力矩的存在，气垫摆摆动时频率减小，振幅会变小。
（或者说对频率有影响，对振幅有影响）在摆轮摆动中，阻尼力矩会越变越小。
2．为什么圆环的内、外径只需单次测量？实验中对转动惯量的测量精度影响最大的是哪些因素？答：圆环的内、外径相对圆柱的直径大很多，使用相同的测量工具测量时，相对误差较小，故只需单次测量即可。
（对测量结果影响大小）实验中对转动惯量测量影响最大的因素是周期的测量。
（或者阻尼力矩的影响、摆轮是否正常、平稳的摆动、物体摆放位置是否合适、摆轮摆动的角度是否合适等）3．试总结用气垫摆测量物体转动惯量的方法有什么基本特点？答：原理清晰、结论简单、设计巧妙、测量方便、最大限度的减小了阻尼力矩。
三、混沌思考题1.有程序（各种语言皆可）、K值的取值范围、图 +5分有程序没有K值范围和图 +2分只有K值范围 +1分有图和K值范围 +2分2.（1）．混沌具有内在的随机性：从确定性非线性系统的演化过程看，它们在混沌区的行为都表现出随机不确定性。
然而这种不确定性不是来源于外部环境的随机因素对系统运动的影响，而是系统自发产生的（2）．混沌具有分形的性质（3）．混沌具有标度不变性（4）．混沌现象还具有对初始条件的敏感依赖性：对具有内在随机性的混沌系统而言，从两个非常接近的初值出发的两个轨线在经过长时间演化之后，可能变得相距“足够”远，表现出对初值的极端敏感，即所谓“失之毫厘，谬之千里”。
答对2条以上+1分，否则不给分，只举例的不给分。
四、半导体PN 结（1）用集成运算放大器组成电流一电压变换器测量11610~10--A 电流，有哪些优点?答：具有输入阻抗低、电流灵敏度高、温漂小、线性好、设计制作简单、结构牢靠等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十三 拉伸法测金属丝的扬氏弹性摸量【预习题】1．如何根据几何光学的原理来调节望远镜、光杠杆和标尺之间的位置关系？如何调节望远镜？答：（1）根据光的反射定律分两步调节望远镜、光杠杆和标尺之间的位置关系。
第一步：调节来自标尺的入射光线和经光杠杆镜面的反射光线所构成的平面大致水平。
具体做法如下：①用目测法调节望远镜和光杠杆大致等高。
②用目测法调节望远镜下的高低调节螺钉，使望远镜大致水平；调节光杠杆镜面的仰俯使光杠杆镜面大致铅直；调节标尺的位置，使其大致铅直；调节望远镜上方的瞄准系统使望远镜的光轴垂直光杠杆镜面。
第二步：调节入射角（来自标尺的入射光线与光杠杆镜面法线间的夹角）和反射角（经光杠杆镜面反射进入望远镜的反射光与光杠杆镜面法线间的夹角）大致相等。
具体做法如下：沿望远镜筒方向观察光杠杆镜面，在镜面中若看到标尺的像和观察者的眼睛，则入射角与反射角大致相等。
如果看不到标尺的像和观察者的眼睛，可微调望远镜标尺组的左右位置，使来自标尺的入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内。
（2）望远镜的调节：首先调节目镜看清十字叉丝，然后物镜对标尺的像（光杠杆面镜后面2D 处）调焦，直至在目镜中看到标尺清晰的像。
2．在砝码盘上加载时为什么采用正反向测量取平均值的办法？答：因为金属丝弹性形变有滞后效应，从而带来系统误差。
【思考题】1．光杠杆有什么优点？怎样提高光杠杆测量微小长度变化的灵敏度？答：（1）直观 、简便、精度高。
（2）因为D x b L 2∆=∆，即b D L x 2=∆∆，所以要提高光杠杆测量微小长度变化的灵敏度Lx ∆∆，应尽可能减小光杠杆长度b （光杠杆后支点到两个前支点连线的垂直距离），或适当增大D （光杠杆小镜子到标尺的距离为D ）。
2．如果实验中操作无误，得到的数据前一两个偏大，这可能是什么原因，如何避免？答：可能是因为金属丝有弯曲。
避免的方法是先加一两个发码将金属丝的弯曲拉直。
3．如何避免测量过程中标尺读数超出望远镜范围？答：开始实验时，应调节标尺的高低，使标尺的下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中看到的标尺读数接近标尺的下端，逐渐加砝码的过程中看到标尺读数向上端变化。
这样就避免了测量过程中标尺读数超出望远镜范围。
实验十四 冰的熔解热的测定【思考题】1．设计一实验，通过实验的方法测定量热器的水当量。
答：用混合法，将质量分别为1m 、2m ，温度分别为1t 、2t 的两份水放入量热器里混合，热平衡方程式)())((2211t T cm T t w W m c -=-++，式中cm c W 00=为量热器的水当量（0m 、0c 分别为量热器的质量和材料的比热容），w 为温度计的水当量，c 为水的比热容，测出各温度和质量即可求出W 。
2．为了减小实验误差，操作时应注意哪些问题？答：（1）在测量量热器质量时注意使量热器干燥。
（2）加入热水的温度不超过室温10℃，水量为量热器的五分之二（3）加冰前读出热水的温度（4）冰块大小合适，应该是熔化的冰，但表面用纸吸干水。
（5）加冰后搅动冰块，仔细观察混合后混度的变化，读出最低温度。
实验十五 牛顿环和劈尖干涉【预习题】1．何为等厚干涉?答：对分振幅薄膜干涉，当入射角一定、入射光波波长一定，光程差仅是膜厚e 的函数，干涉条纹是厚度相同点的轨迹时，这样的干涉为等厚干涉。
2．如何正确调节读数显微镜? 在测量中怎样避免空程误差?答：先将显微镜降到靠近牛顿环装置附近,然后慢慢而又小心地自下而上调节镜筒,直至看到清晰的牛顿环为止。
在测量中为了避免空程误差，应作到两点：①先转动测微鼓轮向右侧(或向左侧)移动,将显微镜的十字叉丝超过第35条暗纹(到40条),然后再退到35条暗纹,进行测量；②测量中读数显微镜只向一方向移动，中途不可倒退。
3．测量牛顿环直径时要注意哪些问题?答：应注意两点：① 在测量中，测微鼓轮只能向一个方向旋转，否则会产生空程误差.② 测量牛顿环直径时, 注意左右两侧环纹不要数错,且十字叉丝纵丝对准暗纹中心，防止工作台震动。
【思考题】1．若把牛顿环倒过来放置,干涉图形是否变化?答：不变。
2．在测量牛顿环直径时,若实际测量的是弦,而不是牛顿环直径,对结果有何影响?答：没有影响。
3．实验中如何使十字叉丝的水平丝与镜筒移动方向平行?若与镜筒移动方向不平行, 对测量有何影响?答：测量过程中如何竖叉丝始终与干涉圆环相切则十字的水平丝与镜筒移动方向平行，若不是，则须调节目镜叉丝的方位。
若与镜筒移动方向不平行, 干涉圆环直径的测量将产生误差。
4．牛顿环和劈尖干涉条纹有何相同和不同之处? 为什么?答：牛顿环和劈尖干涉条纹有何相同为都是等厚干涉。
不同之处为牛顿环的干涉条纹为明暗相间的同心圆，相邻条纹间距不等；劈尖的干涉条纹为明暗相间的直条纹，且相邻条纹间距相等。
因为牛顿环和劈尖干涉条纹都是厚度相同点的轨迹，牛顿环厚度相同点的轨迹是圆，劈尖厚度相同点的轨迹是直线。
5．用什么方法来鉴别待测光学面为平面、球面和柱面? 球面是凸球面还是凹球面? 如何鉴别?答：将一平晶置于待测光学面上，当（1）待测光学面为平面时，干涉条纹为明暗相间的直条纹，且相邻条纹间距相等；（2）待测光学面为球面时，干涉条纹为明暗相间的同心圆；（3）待测光学面为柱面时，干涉条纹为明暗相间的直条纹，条纹对称于平面和柱面的交线，相邻条纹间距不等。
（4）当轻按球面，干涉圆环向外扩张时球面是凸球面；干涉圆环向内收缩时球面是凹球面。
实验十六示波器的使用【预习题】1．示波器为什么能把看不见的变化电压显示成看得见的图象？简述其原理。
答：（1）示波管内高速电子束使荧光屏上产生光亮点，而电子束的偏转角度（光点在荧光屏上的位移）是受X轴和Y轴偏转板上所加电压的控制。
（2）若只在X轴偏转板上加一个锯齿波电压（该电压随时间从-U按一定比例增大到+U），则光点就会从荧光屏左端水平地移动到右端（称为扫描），由于荧光屏上的发光物质的特性使光迹有一定保留时间，因而在屏幕水平方向形成一条亮迹（称为扫描线）。
（3）若只在Y轴偏转板上加信号电压，则随着信号幅度的变化光点就会在荧光屏竖直方向作上下移动形成一条竖直亮迹。
（4）如在Y轴偏转板加上电压信号，同时又在X轴偏转板加上锯齿波扫描电压，则电子束受到水平和竖直电场的共同作用，光点的轨迹呈现二维图形（光点在X方向均匀地从左向右水平移动的同时又在Y方向随信号幅度的变化在竖直方向作上下移动），即将Y轴偏转板上电压信号幅度随时间变化的规律在屏幕上展开成为函数曲线（即信号波形）。
（5）要得到清晰稳定的信号波形，扫描电压的周期x T 与信号电压的周期y T 必须满足y x nT T =，以保证x T 的起点始终与电压信号固定的一点相对应（称同步），屏幕上的波形才能稳定。
（6）为了得到可观察的图形，锯齿波扫描电压必须重复扫描．2．观察波形的几个重要步骤是什么?答：（1）开启示波器电源开关后，将耦合开关置“⊥”，，调整辉度、聚焦以及垂直、水平位移旋钮使屏幕中部出现亮度适中细小的亮点。
（2）观察、测量时将耦合开关置“AC ”或“DC ”， 触发选择开关置“INT ”，将信号用同轴电缆线连接到Y 轴输入端。
（3）调节Y 轴灵敏度选择开关和X 轴扫描选择开关以及触发电平旋钮，使信号幅度在屏幕范围内（屏幕竖直标尺的2/3左右），且有2—5个完整稳定的波形。
（4）定量测量时还应注意将扫描微调旋钮和Y 轴微调旋钮置于校准位置（顺时针旋转至最大）。
3．怎样用李萨如图形来测待测信号的频率?答：1．将示波器功能置于外接状态（触发选择开关置“EXT ”，触发信号极性开关置“X ”）。
将信号发生器的正弦波信号用同轴电缆线连接到X 轴输入端，待测频率的信号用同轴电缆线连接到Y 轴输入端，分别调节信号发生器幅度旋钮和Y 轴灵敏度选择开关，使亮迹形成的图形在屏幕范围内。
2．调节信号发生器输出信号的频率，使合成的李萨如图形为稳定的“○”形，从信号发生器上读出输出信号的的频率值Fx 1，根据合成李萨如图形的两个信号频率比与图形切点数的关系Fx ：Fy =N Y ：N X ，求出Fy 1 。
3．再改变信号发生器输出信号的频率，使合成的图形为“∞” 、“ 8”、“000”等，N Y ：N X 分别为“1：2”、“2：1”、“1：3”等，相应地读出信号发生器输出信号的频率为F X2 、 F X3 、 F X4 等 ，求出F Y2 、 F Y3 、 F Y4 等，算出的F Y的平均值即为待测信号的频率。
【思考题】1．在示波器的荧光屏上得到一李萨如图形，Y 轴、X 轴与图形相交时交点数之比34=y x N N ，已知Hz f x 100=，求y f 。
答：Hz f N N f x y x y 13310034=⨯=⨯=。
2．为什么在共振状态下测声速? 如何判断系统是否处于共振状态?答：本实验中将电信号转换为超声波信号的器件是压电陶瓷换能器，该换能器有一最佳响应的频率，当电信号频率等于该响应的频率时，压电陶瓷片产生共振，输出信号最大，便于测量。
示波器屏幕上的信号幅度为最大值时，系统处于共振状态。
实验十七 分光计的使用 用光栅测波长【预习题】1．分光计主要由几部分组成？各自作用是什么？答：（1）分光计主要由底座、平行光管、载物台、望远镜和刻度盘五个部分组成。
（2）底座上承载着其它四个部分，其中载物台、望远镜和刻度盘都可绕底座上的主轴转动；平行光管用来产生平行光；载物台用来放置被测样品；望远镜用来接收平行光；刻度盘与游标盘配合用来读取数据。
2．分光计调节要求是什么？答：分光计的调节要达到三个要求：（1）望远镜能接收平行光。
（2）平行光管能发出平行光。
（3）望远镜的光轴和平行光管的光轴与仪器的主轴垂直。
载物台与仪器的主轴垂直。
3．用光栅测波长时，光栅应如何放置？为什么？答：用光栅测波长时按图17-7放置光栅。
因为这样放置可方便调节。
当调节平行光垂直照射光栅表面时（即光栅平面与平行光管轴线垂直），只须调节螺钉Ⅰ和Ⅱ；调节平行光管的狭缝与光栅刻痕平行时，只须调节螺钉Ⅲ。
【思考题】1．为什么要用各半调节法调节望远镜的主轴垂直于仪器的主轴？答：综合考虑调节载物台调平螺钉Ⅰ或Ⅱ与调节望远镜水平度调节螺钉对正反两面亮十字反射像与分划板上方的水平刻线间高度差的相互影响，从而加快调节速度。
2．当狭缝过宽或过窄时，将会出现什么现象？为什么？答：当狭缝过宽时，衍射条纹将变粗，相互靠近的条纹无法分开，在测量时难以确定条纹的中心位置。
当狭缝过窄时，将看不见衍射条纹，因而无法测量。
3．用公式λθk =sin d 测光波波长应保证什么条件？实验中如何检查条件是否满足？答：用公式λθk =sin d 测光波波长应保证：平行光垂直照射在光栅上。
