SS100物料提升机安装方案
物料提升机安装实施方案
物料提升机安装实施方案一、项目背景二、项目目标1.安装一套物料提升机，满足客户对物料运输的需求。
2.确保安装质量，保证设备的正常运转。
3.控制项目成本，确保项目在客户预算范围内完成。
三、项目计划1.前期准备阶段1.1.编制项目计划和安装方案，明确项目目标和安装流程。
1.2.购买所需设备和材料，与供应商进行协商洽谈。
1.3.确定安装地点，并进行现场勘察和测量。
2.安装准备阶段2.1.制定具体施工方案，包括安装顺序、操作流程和工作时间安排。
2.2.接收设备和材料，并进行验收和分类。
2.3.组织施工人员进行技能培训和安全教育。
3.安装实施阶段3.1.进行设备基础施工，包括地面清理、基坑挖掘和混凝土浇筑。
3.2.安装设备的各个部件，包括提升机架、传动装置和控制系统。
3.3.进行设备的调试和试运行，确保设备正常运转。
3.4.完成安装后的清理工作，整理材料和设备。
4.安装验收阶段4.1.进行设备的功能测试和安全性能检验。
4.2.与客户进行现场验收，确认设备满足技术规格和质量要求。
4.3.编制安装验收报告，并进行存档。
四、资源要求1.项目经理：负责项目的整体管理和协调工作。
2.施工人员：包括设备安装人员、电力人员和调试人员。
3.设备和材料：根据项目需求进行购买和准备。
五、风险管理1.安装地点不符合要求，可能需要进行改造或更换。
2.设备供应商未按时供货，可能导致项目延期。
3.施工人员技术水平不高，可能影响安装质量。
4.安装过程中发生意外事故，可能导致人员伤亡或设备损坏。
六、质量控制1.严格按照施工方案和操作规程进行工作。
2.采用合格的设备和材料，确保设备的正常运转。
3.进行设备的调试和试运行，发现问题及时处理。
4.坚持安全第一原则，提高安全意识，防止事故发生。
七、项目评估1.对项目目标和计划进行评估，及时发现并解决问题。
2.定期检查设备运行情况，保证设备的正常运转。
3.与客户保持沟通，收集客户反馈，改进不足之处。
安装物料提升机施工方案
本工程为某住宅小区建设项目，位于XX市XX区XX路XX号。
工程总建筑面积为XX万平方米，包含住宅、商业、地下车库等。
本次施工方案主要针对住宅部分，其中包含多层住宅和高层住宅。
为满足建筑材料及施工人员的垂直运输需求，特制定本物料提升机安装施工方案。
二、物料提升机技术参数型号：SS100D架体高度：30m最大提升质量（t）：1额定提升速度（m/min）：28卷扬机功率（kw）：7.5三、施工准备1. 施工人员：组织具备相关资质的施工人员进行安装，确保施工质量。
2. 施工材料：准备安装物料提升机所需的各种材料，如型钢、焊接材料、紧固件、电气设备等。
3. 施工设备：准备施工过程中所需的设备，如焊机、切割机、电钻、卷扬机等。
4. 施工方案：制定详细的安装施工方案，明确施工步骤、质量要求和验收标准。
四、施工步骤1. 施工场地平整：确保施工场地平整，排水良好，满足安装物料提升机的要求。
2. 基础施工：根据设计图纸要求，浇筑C30混凝土基础，确保基础强度满足要求。
3. 型钢架体安装：按照设计图纸，依次安装立柱、横杆、斜杆、导轨等型钢部件，确保各部件连接牢固。
4. 传动系统安装：安装卷扬机、传动横杆、避雷器等传动系统部件，确保传动顺畅。
5. 电气设备安装：安装电机、离合器、监控系统等电气设备，确保设备运行正常。
6. 操作平台安装：安装操作平台，确保操作人员安全。
7. 钢丝绳安装：按照规定的绕绳方式，将钢丝绳穿入卷扬机、提升滑轮等部件，确保钢丝绳连接牢固。
8. 质量检查：对安装完成的物料提升机进行全面检查，确保各部件连接牢固，运行正常。
五、施工注意事项1. 施工过程中，严格按照施工方案执行，确保施工质量。
2. 施工人员应穿戴好安全防护用品，确保施工安全。
3. 施工过程中，注意保护好施工现场，避免对周边环境造成影响。
4. 施工过程中，定期对物料提升机进行检查、维护，确保设备正常运行。
六、验收标准1. 物料提升机各部件连接牢固，无松动现象。
3#楼-物料提升机安装方案
施工升降机（井架）安拆方案使用工地名称：合浦润丰花园二期工程3#楼施工升降机（井架）型号：SSD100安装人数：人安装单位：南宁市宇豪建筑起重设备安装工程有限责任公司编制人：审核人：审批人：审核日期：使用单位：南宁市港通建筑工程有限公司审批意见：监理单位：广西至佳建设工程咨询有限公司审批意见：一、工程安装概况及设备性能1、委托单位：南宁市港通建筑工程有限公司受委托单位：南宁市宇豪建筑起重设备安装工程有限责任公司2、工程概况工程名称：合浦润丰花园二期工程3#楼工程地址：合浦廉州大道施工单位：南宁市港通建筑工程有限公司监理单位：广西至佳建设工程咨询有限公司井架高度：40米，拟在工程主体安装一台型号为SSD100物料提升机作垂直运输，第一次安装高度为：48.6m（天轮到基础平面距离）。
3、物料提升机概况及主要技术参数：(附生产许可证、合格证复印件、零部件的检查记录)（1）型号：SSD100（2）生产厂家：广西工凯重工制造有限公司二、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据1、关于物料提升机的国家有关法规、技术标准和规范、规程：JGJ88-92《龙门架及井架物料提升机安全技术规范》GB50278—1998《起重设备安装工程施工及验收规范》；GB8196—87《机械设备防护安全要求》；JGJ33—2001《建筑机械使用安全技术规程》；JGJ59—99《建筑施工安全检查标准》；JGJ46—2005《施工现场临时用电安全技术规范》等。
2、物料提升机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。
3、已有的拆装工艺及过去拆装、使用作业中积累的技术资料等。
4、公司有关管理制度、工程项目施工组织设计。
三、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据：（一）物料料提升机的安装、加高、拆卸的程序1、安装程序及安装工艺流程：底框架→四角立柱→横撑→斜撑→导轨→吊笼→附墙→立柱→横撑→斜撑→导轨→天梁及滑轮→卷扬机→穿绕钢丝绳→安全装置→操作台→操作室2、拆卸程序：是安装的逆过程。
物料提升机安装方案
三、安装原则
1.安全优先：确保设备在任何情况下均能安全可靠运行。
2.合规性：遵循国家及地方相关法律法规，获取必要的安装许可。
3.经济高效：合理配置资源，降低安装及运行成本。
4.灵活性：考虑未来生产扩展的可能性，确保设备布局具有适当的灵活性。

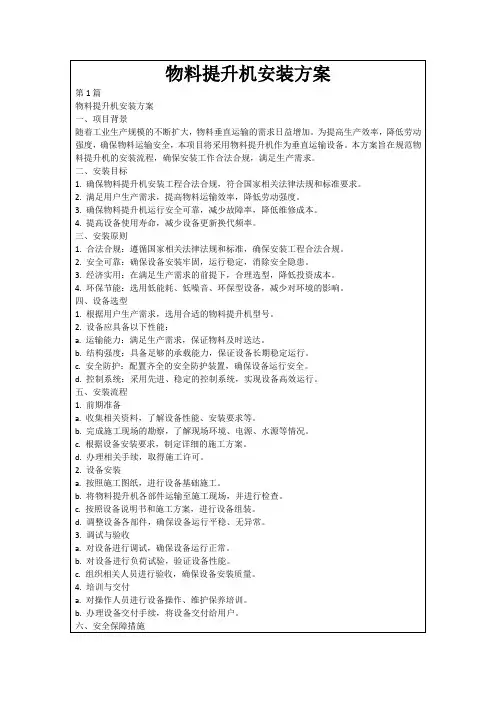

物料提升机安装方案
第1篇
物料提升机安装方案
一、项目背景
随着工业生产规模的不断扩大，物料垂直运输的需求日益增加。为提高生产效率，降低劳动强度，确保物料运输安全，本项目将采用物料提升机作为垂直运输设备。本方案旨在规范物料提升机的安装流程，确保安装工作合法合规，满足生产需求。
二、安装目标
1.确保物料提升机安装工程合法合规，符合国家相关法律法规和标准要求。
2.施工过程中，严格执行安全操作规程，防止高处坠落、物体打击等事故的发生。
3.定期进行现场安全检查，及时消除安全隐患。
4.设备运行前，进行安全检查，确保防护装置、紧急停止装置等功能正常。
七、售后服务与支持
1.提供设备的质保服务，包括设备故障的及时维修和零部件的更换。
2.设备运行期间，提供必要的技术支持，协助解决用户在使用中遇到的问题。
b.将物料提升机各部件运输至施工现场，并进行检查。
c.按照设备说明书和施工方案，进行设备组装。
d.调整设备各部件，确保设备运行平稳、无异常。
3.调试与验收
a.对设备进行调试，确保设备运行正常。
b.对设备进行负荷试验，验证设备性能。
c.组织相关人员进行验收，确保设备安装质量。
4.培训与交付
a.对操作人员进行设备操作、维护保养培训。
4.环保节能：选用低能耗、低噪音、环保型设备，减少对环境的影响。
物料提升机安装方案设计
物料提高机安装方案安装单位： __________________________________________提高机型号： ________________________________________工程名称： __________________________________________编制单位： __________________________________________编制人： __________________________________________审核人： __________________________________________审批人： __________________________________________审查日期： __________________________________________施工单位（公章）：__________________________________施工单位建议： ______________________________________审批人：________________________________________日期： ________________________________________监理单位（公章）：___________________________________监理建议： __________________________________________总监理工程师： ______________________________________日期： __________________________________________目录一、制依照⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、工程概略⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、型号及主要技参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、安装地点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、施工人配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六、主要助机具的配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3七、源的地点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3八、安装作前的及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4九、安装程序和安装量要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4十、安装工及方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6十一、安装完后安全装置的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8十二、收、移交、安全使用明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9十三、安全事故防备举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十四、重要危源清及控制举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12文案大全物料提高机安装方案一、编制依照（1）JG88-2010《龙门架及井架施工起落机安全技术规范》；（2）GB8196-1998《起重设施安装工程施工及查收规范》；（3）GB8196-87《机械设施防备安全要求》；（4）GJ33-2012《建筑机械使用安全技术规程》；（5）JG59-2011《建筑施工安全检查标准》；（6）JG46-2005《施工现场暂时用电安全技术规范》。
(1)物料提升机的安装方案(缆风绳、附墙、视频、把杆)
物料提升机安装方案施工单位：安装单位：南宁吉迅建筑机械设备有限公司使用工地名称：物料提升机型号：SSD100计划安装日期：年月日编制人：审核人：审批人：审核日期：年月日监理意见：（公章）监理代表：年月日物料提升机安装方案一、编制依据1、《建筑机械使用安全技术规范》2、《建筑施工高处作业安全技术规范》3、《施工现场临时用电安全技术规范》4、《建筑施工安全检查标准》5、《井架物料提升机使用说明书》6、《龙门架及井架物料提升机安全技术规范》二、工程概况：工程名称：工程地址：建设单位：监理单位：设计单位：施工单位：建筑面积(m)：；建筑结构：结构；2建筑层数：地下层，地上层；建筑物高度：米；井架计划安装高度：m；三、安装位置及示意图（详见附图）四、安全事故防范措施1、承担安装任务的单位要有相应的安装资质，安装人员要经过培训，持有效上岗证上岗。
2、安装提升机前应制定好安装方案，确定现场指挥和安全员。
安装人员在安装井架时必须戴好安全帽、系好安全带、穿防滑胶鞋；电3、工还应穿戴绝缘手套，严禁穿拖鞋进行安装作业。
起吊前要认真检查起吊绳索及滑轮是否安装紧固。
、4安装时应划定作业区，非工作人员不得进入作业区，作业区严禁进行其5、他作业。
搭设人员在酒后、患感冒、发烧服药后严禁进行安装作业。
、6．7、风速在三级以上、雨天、晚上、高温（35℃以上）严禁进行安装。
安装人员必须尽职尽责，认真做好检查和监督工作。
、8五、安装前的准备工作及要求在安装过程中必须注意安全，安装人员必须具有登高作业操作证的人员，、1戴好安全帽、安全带，站好扶稳。
如遇大风、大雨等不良气候，不能进行安装工作。
2、安装作业前，作业人员要认真阅读安装、使用说明书；要对作业人员进行分工与填写《建筑安全工程作技术交底单》进行技术交底工作。
确定在现场指挥人员，划定安全警戒区域并设监护人员。
排除作业障碍，认真做好安全防范工作。
同时安装人员要检查安全防护用品（如安全帽、安全带、防滑胶鞋等）是否准备齐全有效。
SS100物料提升机施工方案
SS100物料提升机施工方案一、引言SS100物料提升机在建筑施工中扮演着重要角色，它能够高效、精准地将物料垂直提升到指定位置，提高施工效率和安全性。
本文将详细介绍SS100物料提升机的施工方案，包括施工前准备、施工安装以及注意事项等内容。
二、施工前准备在开始SS100物料提升机的施工前，需要做好以下准备工作：1.安全检查：确保所有工人都已接受相关安全培训，并穿戴好安全装备。
2.施工现场准备：清理施工现场，确保提升机的安装位置平坦、稳固。
3.工具准备：准备好安装SS100物料提升机所需的工具和设备，如扳手、螺丝刀等。
三、施工安装1.固定底座：首先将SS100提升机的底座固定在安装位置上，确保底座稳固不会晃动。
2.安装提升机架：将提升机架依次安装在底座上，并使用螺栓将其牢固固定。
3.安装提升机主体：安装提升机主体部分，并确保各部件之间连接紧密，无松动现象。
4.连接电源：将提升机的电源线连接至电源插座，确保电源供应正常。
四、使用注意事项1.遵循操作规程：在使用SS100物料提升机时，严格按照操作规程操作，避免发生意外事故。
2.定期检查维护：定期对提升机进行检查和维护，确保各部件正常运转，延长使用寿命。
3.严禁超载：在使用提升机时，严禁超载使用，避免造成损坏或危险。
五、总结通过本文的介绍，我们了解了SS100物料提升机施工方案的准备工作、安装步骤以及使用注意事项。
在实际施工中，务必严格按照标准操作，确保施工安全、高效进行。
SS100物料提升机的正确使用将为施工工作带来极大的便利和效益。
本文内容旨在介绍SS100物料提升机的施工方案，如有变动或疑问，请以具体厂家提供的施工说明书为准。
完整版)SS100物料提升机施工方案
完整版)SS100物料提升机施工方案工程概况：本工程由J1食堂、J5（J6）公租房三幢单体工程组成，建设单位为___，设计单位为___，监理单位为___，施工单位为___食堂计划安装一台SS100型物料提升机，安装高度为26m，安装部位位于[D～E]轴/7轴处离墙2.5m。
J5公租房计划安装2台SS100型物料提升机，安装部位位于[7～1/7]轴/G、R轴处离墙2.5m，计划安装高度均为30m。
J6公租房计划安装2台SS100型物料提升机，安装部位位于[1/8～9]轴/G、R轴处离墙2.5m，计划安装高度均为30m。
SS100型物料提升机：SS100型施工升降机是一种附着式垂直运输机械，主要由吊笼、天滑轮、地滑轮、导轨架、底座、围栏、提升卷扬机等部件组成。
该机具有快速提升、生产率高、稳定性好、不易变形、便于运输存放等优点。
该机安装拆卸，无需使用其他起重设备便可进行自助架设，接高。
通过附墙架与建筑物附着，不需缆风绳，减少了对施工场地的干涉，特别适用于施工现场地狭小的场所。
该机设计先进，性能可靠，参数合理，造型美观，单柱可以使用双笼也可以使用单笼，安全可靠效率高是理想的垂直提升机械。
SS100型物料提升机设备参数表：该机的额定载重量为1000kg，额定提升速度为25.2m/min，最大可提升高度为60m，吊笼内空尺寸为3.8*1.5*2.2m，标准节尺寸为650*650*1508mm或800*800*1508mm，启动电流为270A，工作电流为70A，电能耗量为11KVA，电机功率为11kw，标准节重量为90kg，整机自重为8T，安全器型号为SAJ系列。
施工现场准备：在施工现场，需要进行基础准备工作。
在施工现场选择合适的安装位置，处理升降机的安装基础，开挖基础并夯实，确保基础不含虚土和建筑垃圾。
土层压实后的承载力应不小于80KN。
完成地基后，支模并浇注C30混凝土800mm厚度。
基础长×宽×高尺寸为4.5m×1.2m×0.8m，配加强钢筋网格，钢筋直径为12，网格间距为250mm，上下二层双向。
SS100物料提升机安装拆卸方案
SS100/100施工升降机安装拆卸专项方案一、工程概况：本工程为北侧为规划拓宽的西二道巷，西侧为规划拓宽的平民路，南侧为规划为2万平方米的市民广场，由1号楼（大型购物中心，位于临解放路一侧）、2号楼（甲级写字楼A座，临解放路、北侧）、3号楼（甲级写字楼B座，临解放路、南侧）、4号楼（商铺+SOHO公寓，紧邻白金五星级酒店）A13号楼（拆迁楼）、幼儿园及地下车库七个单位工程共同构成，总建筑面积为390029.11m2。
本方案为1#施工升降机安装拆除专用方案，本机位于施工现场的东北角，③轴-④轴之间，设备中心距○E轴907mm,距④轴4650mm，设备安装高度为27m。
建设单位：监理单位：施工单位：设计单位：勘察单位：二、参考资料：《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010《龙门架及井架物料提升机安全技术规程》JGJ88-2010《起重机械设计规范》 GB/T 3811《建筑机械使用安全技术规程》 JGJ33-2001《施工升降机安全规程》 GB10055-2007《施工现场机械设备检查技术规程》 JGJ160-2008《建筑施工升降机安装、使用、拆卸安全技术规程》 JGJ215-2010《建筑施工安全检查标准》 JGJ59-2011《普通混凝土配合比设计规程》 JGJ55-2011《建筑施工高处作业安全技术规范》JGJ80《高处作业机械安全规则》 JG5099《建筑起重机械安全监督管理规定》（建设部第166号令）《施工现场临时用电安全技术规范》 JGJ46-2005《起重机械用钢丝绳检验和极度实用规范》GB/T 5972《龙门架及井架安全技术规范》JGJ88《建筑卷扬机》GB/T 1955-2002《SS100/100施工升降机说明书》三、SS100/100施工升降机概况：SS100/100施工升降机采用SC200/200施工升降机的导轨架作为机身；双吊笼设计，每吊笼额定载重量为1t,不可乘人，吊笼上安装了SAJ30防坠安全器；新型卷扬机作为本机的提升动力，钢丝绳牵引。
SS100物料提升机施工方案
⒈工程概况舞阳国际城2#楼工程位于舞阳县关东大街西段南侧，该工程建筑面积㎡；钢筋砼剪力墙结构；地下一层4.9m，地上21层；轴长65.9 m（最长处），轴宽80.75m（最宽处）；总高度为70.5m；突出屋面部分为楼梯间、电梯机房。
由许昌市万基城市建设有限公司总承包施工。
建设单位为信阳市立城置业有限公司，设计单位为郑州大学综合设计研究院，监理单位为漯河市现代工程咨询有限公司。
本工程办公楼计划安装一台SS100/100型施工升降机，计划安装高度 m，安装部位位于处离墙 m。
SS100/100型施工升降机是附着式垂直运输机械，主要由两只吊笼、天滑轮、地滑轮、导轨架、底座、围栏、提升卷扬机等部件组成。
该机具有快速提升，生产率高。
以及人力搬运，标准节主肢杆采用高频焊管截面呈现矩形机构，中间用钢管斜撑加固。
稳定性好，不易变形，便于运输存放。
该机安装拆卸，无需使用其他起重设备便可进行自助架设，接高。
通过附墙架与建筑物附着，不需缆风绳，减少了对施工场地的干涉，特别适用于施工现场地狭小的场所。
该机设计先进，性能可靠，参数合理，造型美观，单柱可以使用双笼也可以使用单笼，安全可靠效率高是理想的垂直提升机械。
⒉施工现场准备2.1基础准备⑴在施工现场选择合理的安装位置（具体位置详见附图），对升降机的安装基础进行处理。
基础不得有虚土、建筑垃圾。
土层压实后的承载力，应不小于80KN。
⑵地基完成后支模，基础长×宽×高尺寸为4.5m×4.2m×0.35m，配加强钢筋网格，钢筋直径10，网格间距200mm，上下二层双向。
支模后浇砼，浇注C20混凝土350mm厚度。
钢筋混凝土基座应低于室外标高。
施工完毕拆除后采用机械破除并外运（1km）。
⑶地脚处预埋型钢及螺栓与混凝土一起现浇。
⑷基础表面应平整，水平度偏差不大于2mm。
⑸基础应有排水措施。
距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。
SS100物料提升机施工方案
⒈工程概况唐山华港燃气产品加工项目—办公楼工程位于丰南区迎宾路以西，唐津高速连接线北侧。
本工程为框架-剪力墙结构，建筑结构安全等级为二级，建筑物抗震设防分类为丙类建筑，抗震设防烈度为8度。
剪力墙设计抗震等级为一级；框架设计抗震等级为二级。
由唐山建设集团有限责任公司总承包施工。
建设单位为华港燃气集团唐山华港燃气有限公司，设计单位为唐山市规划建筑设计研究院，监理单位为唐山冀东工程建设监理有限公司。
本工程办公楼计划安装一台SS150/150型施工升降机，计划安装高度40m，安装部位位于[A～C]轴/3---4轴处离墙2.5m。
SS150/150型施工升降机是附着式垂直运输机械，主要由两只吊笼、天滑轮、地滑轮、导轨架、底座、围栏、提升卷扬机等部件组成。
该机具有快速提升，生产率高。
以及人力搬运，标准节主肢杆采用高频焊管截面呈现矩形机构，中间用钢管斜撑加固。
稳定性好，不易变形，便于运输存放。
该机安装拆卸，无需使用其他起重设备便可进行自助架设，接高。
通过附墙架与建筑物附着，不需缆风绳，减少了对施工场地的干涉，特别适用于施工现场地狭小的场所。
该机设计先进，性能可靠，参数合理，造型美观，单柱可以使用双笼也可以使用单笼，安全可靠效率高是理想的垂直提升机械。
SS150/150型施工升降机设备参数表序号项目单位参数备注01 额定载重量kg 150002 额定提升速度m/min 21/2703 最大可提升高度m 6004 吊笼内空尺寸m 3.5*1.3*205 标准节尺寸mm 650*650*1508 800*800*150806 启动电流 A 27007 工作电流 A 7008 电能耗量KVA 7.509 电机功率kw 7.510 标准节重量kg 9011 整机自重T 6.5 H=42m12 安全器型号SAJ系列⒉施工现场准备2.1基础准备⑴在施工现场选择合理的安装位置（具体位置详见附图），对升降机的安装基础进行处理，。
提升机安装方案汇总
SS100物料提升机安装、拆除方案工程名称: 中山市金箭有限公司凤凰二期厂房工程工程地点:中山市火炬开发区建设单位: 中山市金箭有限公司施工单位:中山市永益建筑有限公司编制单位:中山市永益建筑有限公司编制人: 项目经理:编制日期:2006年 8 月 1 日审批部门:审批负责人:编制日期:2006年 8 月 2 日一、工程概况1、工程概述：工程名称：中山市金箭有限公司凤凰二期厂房工程建设单位：中山市金箭有限公司监理单位：中山市板芙成诺建筑工程监理有限公司设计单位：中山市建筑设计院有限公司施工单位：中山市永益建筑有限公司2、建设规模及总体概述：本工程位于中山市火炬开发区内，临近公路，总建筑面积为3800平方米，总建筑高度为16米。
提升机的安装高度为19米。
根据建筑总平面设计，本工程为一栋三层框架结构建筑。
二、物料提升机的选用经审视设计图纸和现场勘查悉知，场内施工场地较为宽阔，施工平面较大。
为了满足施工进度的要求，并使场容按“市安全生产文明施工双优工地”标难实施，为此本平面布置从机械布置、现场用电、用水、道路、材料堆放及道路运输管理几个方面来规划，现场配备一台物料提升机。
本工程钢井架采用的是南海市桂城北约叙龙建筑机械厂上产的SS100型施工物料提升机。
SS100型物料提升机的性能指标及各项安全装置、电气装置均符合《龙门架及井架物料提升机安全技术规范》(JGJ88-1992)的要求。
SS100型物料提升机规格为三斗车架，摩擦轮传动，额定起重量为1000 kg，安装总高度为27m，提升速度为0.6m/s。
三、物料提升机基础施工：要求严格按照所提供的基础施工图进行物料提升机的基础施工。
基础施工图见下图所示。
四、安装准备工作：A、井架安装前应对安装人员进行安全技术培训，对质量及安全防护要求详细交底；B、对要安装的提升机、架体配件、杆件的规格质量和场地环境进行全面检查，确认符合规范和产品说明中的有关要求；C、安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区挂设安全标志，并派监护人员排除作业障碍；D、根据设计要求核对安装高庋；E、安全作业前检查的内容包括；a、金属结构成套性和完好性；b、提升机是否完整良好；c、电气设备是否安仝可靠；五、人员组成1．现场负责人：（定人）负责提供人员、场地及料具，提供安全保证及措施，控制工程进度。
井架物料提升机安装方案(DOC)
目录一、编制依据 0二、工程概况 0（一）有关工程情况、特点、主要工作量 0(二）有关施工环境、地质、水文、气候 0三、施工总体布置 (1)（一)施工资源需求及工期 (1)（二）组织体系与责任分工 (1)四、施工技术方案 (1)（一）有关技术参数 (1)（二)实施步骤、流程与关键点施工方法 (2)（三）监测监控方案 (9)（四)检查验收方案 (10)五、施工安全保证措施 (11)（一）操作使用及注意事项 (11)（二）施工提升机安装安全要点 (11)（三）物料提升机安装安全事故应急救援预案 (13)六、附件 (16)（一）公司资质及相关证书 (16)（二）井架操作人员证书 (17)(三）井架基础结构图 (18)(四）井架备案证书、合格证、制造许可证 0（五）物料提升机平面布置图 (3)（六）安全协议 (4)物料提升机安装方案一、编制依据1、《龙门架及井架物料提升机安全技术规范》（JGJ88-2010)2、《建筑施工安全检查标准》（JGJ59-2011）3、《建筑施工高处作业安全技术规范》（JGJ80-2016)4、《物料提升机安全规范》（GB10055—2007）5、SSD100/100、SSD100物料提升机使用说明书6、《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）二、工程概况(一)有关工程情况、特点、主要工作量1、工程名称：2、使用单位:3、监理单位：4、工程地点：5、建筑面积：总建筑面积约10万㎡，单体13个，框架、剪力墙结构。
项目拟准备其中6栋单体使用物料提升机，每栋单体各装一台,以满足垂直运输需要,用来供各单体墙体砌筑用砖、装饰抹灰及做地平运输材料等施工使用，具体使用物料提升机的单体概况如下：（二）有关施工环境、地质、水文、气候1、气候地区属季风副热带湿润,气候特征为冬冷夏热，春秋温和，季节变化显著。
根据该地区气象统计资料显示，每年的12月至2月极端最低温度为—10℃，日平均气温≤5℃的天数为80天，在每年的7月至9月极端最高温度为40。
SS100100施工升降机安装方案1
SS100/100施工升降机安拆方案编制：审核：批准：目录一、编制依据二、工程及设备概况三、施工升降机主要技术参数四、施工升降机的安装及操作维护五、施工升降机的拆卸六、施工升降机安拆安全措施及注意事项施工升降机安拆方案一、编制依据：1.《起重机械设计规范》GB/T3811-20082.《施工升降机》GB/T10054-20053.《施工升降机安全规程》GB/T10055-20074.《建筑机械使用安全技术规程》JGJ33-20015.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001(2002年版)6.《施工升降机技术条件》GB/T10054-199677.《建筑施工手册》8. SS100/100施工升降机使用说明书（北京九虹中工工程机械有限公司）二、工程及设备概况：项目名称：地址：使用单位：安装单位：监理单位：本工程建筑面积m2，楼层数地下层地上层，楼层总高度约m，根据工程需要安装 2 台施工升降机。
本方案自编为SS100/100施工升降机安装方案，型号为SS100/100生产厂家为北京九虹中工工程机械有限公司，2台升降机安装高度分别为42 m、31.5 m，该机安装位置在建筑物内部东西两侧的天井处（如下图所示）。
安装位置2SS100/100施工升降机总装图施工升降机安装周边环境是：空旷、无障碍物、无高压线、符合施工升降机安装和进场的要求。
施工升降机基础由土建施工方负责施工，并提供监理单位参加认可的隐蔽工程质量验收记录表。
土建施工方要保证施工升降机的基础符合要求。
三、施工升降机主要技术参数：名称施工升降机生产厂家辉县市启东建筑机械厂型号SS 100/100 运行速度16-18m/min 额定提升重量1000kg 额定功率（KW）7.5KWX2吊笼尺寸 2.85m*1.5m*2.15m 井架独立高度7m井架尺寸0.8m*0.8m*1.5m 电机380V ±5% 50Hz 75KV 四、施工升降机的安装及操作维护一）安装人员要求参加安装人员必须经过专门培训，必须持证上岗，熟悉本机的主要性能和特点，具备熟练的机械操作技能和排除一般故障的能力。
(1)物料提升机的安装方案(缆风绳、附墙、视频、把杆)
物料提升机安装方案施工单位：安装单位：南宁吉迅建筑机械设备有限公司使用工地名称：物料提升机型号： SSD100计划安装日期：年月日编制人：审核人：审批人：审核日期：年月日监理意见：（公章）监理代表：年月日物料提升机安装方案一、编制依据1、《建筑机械使用安全技术规范》2、《建筑施工高处作业安全技术规范》3、《施工现场临时用电安全技术规范》4、《建筑施工安全检查标准》5、《井架物料提升机使用说明书》6、《龙门架及井架物料提升机安全技术规范》二、工程概况：工程名称：工程地址：建设单位：监理单位：设计单位：施工单位：建筑面积(m2)：；建筑结构：结构；建筑层数：地下层，地上层；建筑物高度：米；井架计划安装高度： m；三、安装位臵及示意图（详见附图）四、安全事故防范措施1、承担安装任务的单位要有相应的安装资质，安装人员要经过培训，持有效上岗证上岗。
2、安装提升机前应制定好安装方案，确定现场指挥和安全员。
3、安装人员在安装井架时必须戴好安全帽、系好安全带、穿防滑胶鞋；电工还应穿戴绝缘手套，严禁穿拖鞋进行安装作业。
4、起吊前要认真检查起吊绳索及滑轮是否安装紧固。
5、安装时应划定作业区，非工作人员不得进入作业区，作业区严禁进行其他作业。
6、搭设人员在酒后、患感冒、发烧服药后严禁进行安装作业。
7、风速在三级以上、雨天、晚上、高温（35℃以上）严禁进行安装。
8、安装人员必须尽职尽责，认真做好检查和监督工作。
五、安装前的准备工作及要求1、安装人员必须具有登高作业操作证的人员，在安装过程中必须注意安全，戴好安全帽、安全带，站好扶稳。
如遇大风、大雨等不良气候，不能进行安装工作。
2、安装作业前，作业人员要认真阅读安装、使用说明书；要对作业人员进行分工与填写《建筑安全工程作技术交底单》进行技术交底工作。
确定在现场指挥人员，划定安全警戒区域并设监护人员。
排除作业障碍，认真做好安全防范工作。
同时安装人员要检查安全防护用品（如安全帽、安全带、防滑胶鞋等）是否准备齐全有效。
物料提升机安装方案
目录一、编制依据二、工程概况三、物料提升机布置四、人员安排及岗位职责五、施工前根本要求（一）操作要求（二）技术要求（三）安装前的检查六、物料提升机的安装.（一）提升机的安装步骤（二）提升机安装七、物料提升机的调试八、物料提升机验收九、质量标准及施工中应考前须知（一）质量标准（二）施工考前须知十、物料提升机预防坍塌和应急救援方案（一）预防坍塌平安技术方案（二）事故应急救援方案（三）一、编制依据1、?建筑卷扬机平安规程?〔GB13329-2021〕2、?龙门架及井架物料提升机平安技术标准?〔JGJ88-2021〕3、SSD100型物料提升机说明书4、?建筑施工高处作业平安技术标准?〔JGJ80-2021〕二、工程概况工程规模：本工程地上建筑为共有29栋建筑，其中1-4#、17-20#楼8栋11层高层住宅楼，5-16#楼12栋7层中高层住宅楼，21-28#楼8栋12层高层住宅楼，1栋两层商业楼，建筑物最大高度为42.524米，；各栋单层建筑面积约250-400m2,地上总建筑面积89227平方米。
三、物料提升机布置根据本工程的实际需要，结合设计图纸及现场实际情况，在满足施工要求的情况下，在5-16#楼共6栋连体7层中高层住宅楼设置1台物料提升机，最高安装高度为24米。
本工程物料提升机方案采用佛山市南海区聚龙建设机械生产的SSD100 型物料提升机，出厂编号：S14168、备案登记号：粤CA-W00455安装单位为：鹤山市建筑机械厂珠海分公司。
该提升机吊笼额定载重量为：600KG，每节高度 1.8m，对重装置带对重，卷扬机型号：YJK1.6，吊笼额定提升速度33m/min。
〔设备参数详见设备?广东省建筑施工起重机登记证?里的参数表〕四、人员安排及岗位职责1、现场负责人：岗位职责：负责现场整体指挥，对现场的人员、平安、设备负责。
2、现场生产指挥：岗位职责：负责现场具体指挥，设备安装，对现场的人员、平安、设备负责。
[建筑]SS100物料提升机方案
![[建筑]SS100物料提升机方案](https://img.taocdn.com/s3/m/7371665ab9d528ea80c7791c.png)
2.1.概述本升降机是附墙式方形导轨架，用钢丝绳垂直上下牵引吊笼的货用升降机。
本升降机主要由围栏、地滑轮、卷扬机、天滑轮装置、安装吊杆、标准节、附墙架、吊笼、电气系统等部分组成。
2.2.安装前准备成立作业小组，安装前必须对安装作业全体人员进行安全技术交底。
清理安装现场，确保安装地点符合规定要求。
具备合适的电源确保现场供电、照明使用。
具备合适的起重设备和安装工具。
所有作业人员须戴好安全帽，高空作业人员系好安全带，对索具、扳手等工具认真检查，确保完好合格。
SS100型货用升降机的安装：1）对安装现场进行围护。
2）对所有安装部件进行检查，确保无损坏。
3）围栏的安装：.将围栏运到准备好的基础上，将围栏底架用9只地脚螺栓与基础紧固。
通过在底架下垫支撑板调解水平度，确保底架水平。
然后将两节标准节按要求对接在底架上，并确保标准节与水平面的垂直要求用经纬仪按两个方向检查垂直度（允许偏差为高度的1/1000）。
标准节对接螺栓的拧紧力矩为200N.m。
4）吊笼的安装：①、将安全钩及吊笼上对安全有影响的滚轮卸下，然后将吊笼吊运到底架内，将吊笼对入标准节，使吊笼上的防断绳和停层保护器的上、下各两制动块在标准节夹轨两侧，并调节至适当位置。
②、重新安装卸下的滚轮，调整滚轮的偏心轴，使各侧滚轮与标准节立柱管的间隙≤0.5mm，并保证标准节夹轨位于两侧制动块中间位置；③、最后安装安全钩，其弧面与标准节立柱管的间隙为2-4mm；4）、将导轨架加高至6.6米：在地面按要求对接好2-3节标准节，然后吊用安装在底架上的标准节。
对接后再用经纬仪按两个方向检查导架轴心线与底架水平基准面的垂直度，偏差误差小于已装导架高度的1/1000。
5）、天滑轮安装将天滑轮吊至标准节顶端安装，使天滑轮承载衡量放在导轨架顶端并调整合适。
6）、电气安装接通电源箱内的电源开关，检查升降机是否已接入相序正确的电源。
7）、钢丝绳安装调整卷扬机的位置（使卷筒的轴向中点对准地滑轮槽、卷筒轴线与地滑轮轴线平行，距离大于6m）然后将卷扬机可靠的锚固。
物料提升机安装方案2019
内蒙古久泰新材料有限公司年产100万吨乙二醇项目消防站物料提升机施工方案编制：审核：批准：中国化学工程第十一建设有限公司内蒙古久泰新材料项目部2019年10月08日一、编制说明：1、由中国化学工程第十一建设有限公司承建的内蒙古久泰新材料有限公司年产100万吨乙二醇项目消防站，在工程施工阶段使用1台SS100/100型物料提升机配合施工，为确保安全、顺利、按时的完成物料提升机的安装工作，建湖县宏业塔式起重机安装有限公司驻呼办事处有关人员经过对现场实际勘查，结合本工地的具体情况并参照工地提供的物料提升机现场布置的有关技术资料，特编制《内蒙古久泰新材料有限公司年产100万吨乙二醇项目消防站物料提升机安装方案》以下简称《方案》，作为安拆文件，用以指导本工程工地物料提升机安装作业。
2、《方案》中未注明尺寸单位为mm。
本《方案》针对本工地SS100/100型物料提升机所编制要求：①、《方案》是为了保证物料提升机安装能够顺利完成的作业指导书，方案涉及到的所有有关人员及有关单位在安装作业全部过程均应遵守本方案的规定。
②、所有参加施工人员必须严格遵守安全操作规程和物料提升机安装规定，严禁违章作业。
③、所有参加安装作业的人员必须服从统一指挥。
二、编制依据及参考文件1、现行有关国家及行业标准：①JGJ88-2010《龙门架及物料提升机安全技术规范》②JGJ 215-2010《建筑施工升降机安装、使用、拆卸安全技术规程》③JGJ33-2012《建筑机械使用安全技术规程》④JGJ59-2011《建筑施工安全检查标准》⑤JGJ160-2008《施工现场机械设备检查技术规范》2、SS100/100型物料提升机使用说明书3、现场勘察书（工地调查表）三、工程概况内蒙古久泰新材料有限公司年产100万吨乙二醇项目消防站，工地位于呼市托县建筑面积约为2900 m2,框架剪力墙结构，地上3层，地下0层。
物料提升机安装在楼东侧侧位置，用于该工程垂直运输施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S S100物料提升机安装
方案
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
目录
一、工程概况 .....................................................................错误!未定义书签。
二、基础施工 .....................................................................错误!未定义书签。
三、人员组织 .....................................................................错误!未定义书签。
四、安装施工 .....................................................................错误!未定义书签。
五、物料提升机的使用和维护 ..........................................错误!未定义书签。
六、安全措施和安全注意事项 ..........................................错误!未定义书签。
SSD100物料提升机安装方案
一、工程概况
本技工学校教学楼、行政楼工程位于佛山市高明区富湾街道，建设单位是新江西城新城市政工程有限公司，监理单位是深圳市龙城建设监理有限公司，施工单位：福建亨立建设集团有限公司。
根据工程的实际需要，拟定在建筑物内安装6台SSD100物料提升机，物料提升机地额定载重量为1吨，额定的提升速度为33m/min，电动机的功率为7.5千瓦，本次地安装高度拟定为30米。
物料提升机地安装位置详见施工平面布置图。
二、基础施工
本工程所安装的1#、2# 、3#、4#、5#、6#台物料提升机的基础座在楼边地面上浇筑井架基础（其中1#、2#在行政楼，3#、4#、5#、6#在教学楼），尺寸为3.4×2.4×2.5m，双排双向Φ14＠200钢筋网，混凝土标号为C25。
三、人员组织
1、总负责人：高妙奇，负责物料提升机安装过程中的组织、安排和协调
2、安全技术负责人：郑俊洪，负责安装前的技术交底、安装过程的安全检查、监督及资料的整理。
3、安装班长：郑衍兴，在总负责人地领导下，具体组织作业人员按照安全操作规程、物料提升机说明书的要求进行安装作业，并注意安装过程检查，协调指挥。
发现问题应当立即停止安装并报告。
4、安装人员：王灿、李国强等在班长的安排下，按照操作规程和人事分工，协调一致作业。
5、电工：吴烈城，在班长的安排下，负责物料提升机安装时电气方面的安装和临时用电。
四、安装施工
安装钢井架前，必须按钢井架的规格相应的地基图纸浇筑好基础。
在浇筑基础混凝土时，除了要保证基础的尺寸外，还应保证地脚螺栓的垂直度和露出基础面60~80mm；待基础混凝土强度达到80%以上时方可上机安装。
具体安装程序如下：
1、将钢井架底架槽钢用螺丝栓结成四方框（四方各为90度），置于基础相应的位置上，串上地脚螺栓定位，在校正框架的水平和方框四角互为90度角的同时，逐步将地脚螺母收紧固定；
2、安装第一节井架时，先将立杆分别连接在底架的方框上，继将横杆、斜杆分别对应连接，并用螺栓定位，（此时不能将螺丝拧死）要在一
边调整一边校正立杆垂直度和方框架截面为90度的同时，将联接螺丝逐步拧紧。
3、第一节架安装好后，往上升的每一节都按第2点的程序进行安装，并将导轨随节装上（立导轨与立导轨之间的距离约3~5mm；安装节上的滑轮架时，必须注意把有滑位孔的一端，摆向地面装卷扬机的方向；
4、吊笼按厂家安全技术要求安装，增设一套新安全技术：在底盘下安装停靠装置，当安全门放开时，安全保护钢杆自动伸出；把吊笼支撑在架子上，门关闭时钢杆自动收回。
5、井架安全门，顶滑轮导轨安装详见附图。
6、卷扬机安装位置按图所示，将钢丝绳的一端穿过井架底侧的地滑轮后，向同侧井架顶端滑轮引至架中心的滑轮后垂下，串过吊笼后弯转用绳扣分三段扣牢。
7、垂下的钢丝绳必须垂直，且尽量缩小地轮与卷筒的偏移角，把卷扬机地脚螺丝拧紧，把预长钢丝绳绕在卷筒上，基本拉紧。
8、每隔三层楼的高度，要安装附墙支撑杆，以保护架身垂直稳固。
各楼层配套对讲系统。
9、应配备以下几种安全装置：①安全停靠装置；②停靠门；③吊栏安全门；④高度限位器；⑤断绳保护器；⑥撞底缓冲器。
五、物料提升机的使用和维护
1、操作人员应经过专业培训取得操作证和安全上岗证后方可上岗。
2、物料提升机为非载人设计，严格禁止载人升降，吊盘在运行时，任何人不得进入井架内。
3、在开机前必须确定各个安全装置可靠有效。
4、定期对物料提升机进行维护和保养，使用时发现异常应及时停机检查，排除故障后方可使用，严禁机械带病作业。
5、定期检查安全装置，发现问题应及时维修，不得在没有安全装置或者安全装置不全的情况下操作。
6、物料提升机的吊盘上，物料应分布均匀，并且不得伸出料盘外。
7、物料提升机在每层都应设置工具式防护门。
8、卷扬机和电器装置都应设置防雨措施，防止卷扬机和电器设施进水。
六、安全措施和安全注意事项
1、物料提升机的安装、拆卸人员应当严格的按照规定的顺序进行操作。
2、开工前，物料提升机安装技术人员应当对安装作业人员进行安全技术交底。
3、施工期间，所有安装人员必须听从安装技术人员指挥，吊装和顶升工作应统一指挥，严格遵守高空作业的规定，安装范围内设置警戒线，和警示标志。
4、参加安装工作的人员应当熟悉物料提升机的技术性能，并严格执行持证上岗制度。
5、参加安装的人员进入施工现场，应当戴好安全帽，高空作业应带好安全带，穿防滑鞋，作业前严禁饮酒。
6、遇到恶劣天气应当停止作业。
7、各部件之间的连接件应严格的使用厂家佩带的原件，不得任意使用替代品。
8、物料提升机安装完成后，必须经过相关部门验收合格后方可试用，物料提升机的整机垂直偏差不得超过1/400。
