有线电视系统安装施工工艺
有线电视系统施工方案
有线电视系统施工方案一、施工工艺A、施工工艺流程穿线、校线→放大器、分配器、分支器的安装→系统统调→系统测试及验收→竣工文档整理。
B、线缆敷设1)缆线布放前应核对规格、程式、路由及位置与设计规定相符。
2)电缆敷设时应根据设计图上各段线路的长度来选配电缆。
避免电缆接续,当必须中途接续时应采用接插件。
3)缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰、端正和正确。
4)电源线宜与信号线、控制线分开敷设。
5)缆线的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤。
6)电缆的弯曲半径应大于电缆直径的15倍。
7)电缆敷设完成后应用万用表检测同轴电缆的屏蔽层与线芯是否绝缘。
C、设备安装分支分配设备安装a)施工中所使用的部件应具备防止电磁波辐射和电磁波侵入的屏蔽性能;室外使用的部件应有良好的防潮、防雨和防雷措施;b)部件及附件的安装应牢固、安全,并便于测试、检修和更换;终端面板其下沿距离地面的高度应为30cm,如地面采用活动地板时,加上活动地板内净高尺寸。
D、施工中的注意点1)施工中应避免由于非正常使用而引起的机械变形;2)分配器、分支器应具备防止电磁波辐射和电磁波侵入的屏蔽性能;3)分配器、分支器尽量安装在弱电井里面,以便于维护和检修;4)室内外连接的地方要做好防水处理;5)所有螺母螺钉均应拧紧。
二、安装调试方案A、调试工序➢前端和机房设备调试➢干线传输设备调试➢分支分配网络调试B、系统调试一)前端和机房设备的调试前端和机房设备的调试包括放大器等设备的调试。
根据前端设备设计组合图,检查各设备连接是否正确,各连线有无断路、短路,各接插器是否装配良好,然后通电:前端主要调试内容包括:(1)各设备的输入输出电平和调试;(2)有源器件AGC功能的调整;(3)邻频前端中图像伴音载波功率比调整;(4)各频道间电平差的调整;(5)各部件最佳工作状态的调整。
举例如下:调制器的调整应使调制度适当。
有线电视施工工艺
有线电视施工工艺 The manuscript was revised on the evening of 20211.1卫星/有线电视系统1.1.1 系统主要施工方法一、相关规范《数字电视广播条件接收系统规范》GY/T 209-2005《数字电视系统中的数据广播规范》GY/T 148-2000《基于时分复用数卫星数字电视接收机技术要求》YD/5048-1997《卫星数字电视接收机技术要求》YDN 065-1997《智能建筑工程质量验收规范》GB50339-2003《30MHz~1GHz声音和电视信号的电缆分配系统》( GB6510-86《有线电视系统工程技术规范》 GB 50200-94《电视和声音信号的电缆分配系统》GB/T 6510-1996《有线电视与有线广播共缆传输系统技术要求》GY/T 106-1999《有线电视系统测量方法》Y/T —2004《有线数字电视广播信道编码与调制规范》GY/T 201—2004《CATV行业标准》GY/T121-1995《有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法》GY/T135-1998二、系统安装工艺流程有线电视系统的施工工艺流程如下:三、施工要点及注意事项1设备安装(1)在设备安装过程中,应做好防雷接地处理:屏蔽层及器件金属接地:为减少对有线电视系统内器件的干扰(包括高频干扰和交流电干扰)和防止雷击,各设备金属外壳要求接地良好,全部连通;金属管路及线槽应与建筑防雷接地连为整体的接地。
(2)对成品进行有效的保护在屋面安装开路天线、主杆及卫星天线时,不得损坏屋面防水及装修;在吊顶内的箱、盒安装部件时,不得损坏龙骨和吊顶;修补浆活时,应对器件加强保护,防止器件损坏;使用高梯时,不得碰坏门窗和墙面。
(3)加强安全保护,做好环保措施风力大于四级或雷雨天气,严禁进行高空或户外安装作业;高空作业时,必须做好人和物的安全处理措施;施工现场的垃圾、废料应堆放在指定地点,及时清运;按照国家规范进行噪声处理。
有线电视系统施工方案
有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下:放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施现场定位测量按照施工图中的设备、线路位置,进行现场实地测量安装支、吊架均属标准件,其长度往往不能满足安装位置的要求,需要现场测量实际尺寸,制作必要的支架、吊架,将标准支、吊架安装在自制支、吊架上。
测定电缆桥架、金属线槽、钢管的敷设位置,支、吊架安装固定位置,确定敷设方位,测量具体尺寸,画出支、吊架草图,测出桥架、金属线槽三通、弯头等尺寸,以便进行施工材料选购订货。
支、吊架加工制作:首先根据支、吊架设备的重量,选用适当的型材,如角钢或扁钢。
按照现场测绘的尺寸进行加工,支架、吊架应焊接牢固,外观尽量美观,加工完毕的支、吊架及其他附件均应除锈,除锈干净后涂一遍防锈底漆,再涂两遍色漆,油漆颜色要和设备颜色或建筑物的颜色一致。
线路敷设信号线路不宜与强电线路同管或并行敷设,走线方式及要求应符合下表。
大器的安装,在各视频电缆敷设完毕,电源线引入室内,接地线已敷设完毕,室内的地面施工完毕,粉刷和装饰工程已经结束,可进行。
设备配接线电缆由监控台、柜底部引入地槽,电缆离开机柜弯点10cm处开始成捆绑扎,根据电缆的数量每隔200~400cm绑扎一次。
所有电缆整根都应逐根标示明显永久性标志,以区分电缆去向和传输信号。
引入室内或引出室外的电(光)缆在出入口处应加装防水弯,以免雨水顺电(光)缆流入设备或监控台、柜。
视频电缆传输的电平信号很弱,其接续不但要求可靠牢固,同时不能使信号衰减太大,连接处不允许扭接,要进行焊接,端头接续插头是,线芯和屏蔽层均应焊接在插头上,插头不但要与设备插座相配套,还要与电缆外径相配套,插头插入设备插座后,用插头外套螺母应将插头插座琐紧。
安装时应合理计算每根电缆的长度,按照每盘电缆的总长综合考虑,尽量减少中间接头。
监控室一般采用单相220V、50HZ电源供电,电源内部允许混入脉冲干扰脉刺(可控硅开关电源、电弧焊接脉冲刺等),否则要隔离变压器供电。
QD-7.5.1-D04_有线电视系统施工工艺规范

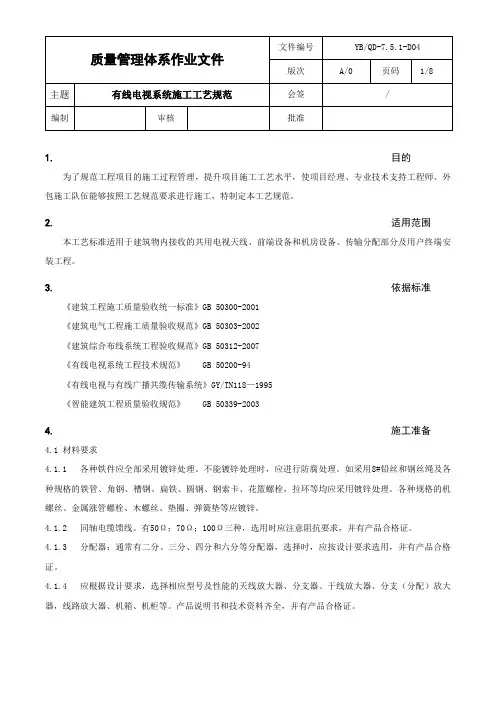

1.目的为了规范工程项目的施工过程管理,提升项目施工工艺水平,使项目经理、专业技术支持工程师、外包施工队伍能够按照工艺规范要求进行施工,特制定本工艺规范。
2.适用范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
3.依据标准《建筑工程施工质量验收统一标准》GB 50300-2001《建筑电气工程施工质量验收规范》GB 50303-2002《建筑综合布线系统工程验收规范》GB 50312-2007《有线电视系统工程技术规范》 GB 50200-94《有线电视与有线广播共缆传输系统》GY/TN118—1995《智能建筑工程质量验收规范》 GB 50339-20034.施工准备4.1材料要求4.1.1各种铁件应全部采用镀锌处理。
不能镀锌处理时,应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、钢索卡、花篮螺栓,拉环等均应采用镀锌处理。
各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
4.1.2同轴电缆馈线。
有50Ω;70Ω;100Ω三种,选用时应注意阻抗要求,并有产品合格证。
4.1.3分配器:通常有二分、三分、四分和六分等分配器,选择时,应按设计要求选用,并有产品合格证。
4.1.4应根据设计要求,选择相应型号及性能的天线放大器、分支器、干线放大器、分支(分配)放大器,线路放大器、机箱、机柜等。
产品说明书和技术资料齐全,并有产品合格证。
4.2主要机具4.2.1手电钻、冲击钻、克丝钳、一字螺丝刀、十字螺丝刀、电工刀、尖嘴钳、扁口钳、水平尺、线坠、高凳、工具袋等。
5.操作工艺5.1工艺流程图 1 有线电视施工工艺流程5.2现场环境勘查5.2.1现场检查施工涉及桥架、线槽的位置尺寸、数量均应设计定稿,施工图纸以及相关技术交底完成。
5.2.2检查土建工程已完成建筑框架及墙体砌筑,装饰工程设计图纸已经完成交接,与其它安装单位交叉工作界面确定完。
有线电视系统施工工艺
有线电视系统施工工艺(1)施工重点电视传输系统的设计和建设必须适应信息时代发展要求,满足客户对电视的要求。
因此,高质量的电视传输系统是本项目的重要组成部分。
系统设计采用先进的邻频传输有线电视系统,适应当前和未来发展需要。
随着电视广播事业和通讯技术的发展,电视已成为人们工作和生活不可缺少的一部分。
它是传送多种信号和信息的综合性系统。
它包括电视广播,电视传真,政治、经济、文化信息,电视文字广播,电视点播,电视电话及电视会议等。
随着电视技术的发展,会使电视广播业务更宽广。
近年来“信息高速公路”得到迅速发展。
有线电视被称为“信息高速公路最后一公里”。
为适应有线电视技术迅速发展和信息高速公路发展要求,本系统采用当前最先进的技术和设备,以使系统在十年内保持先进和适应电视广播事业不断发展的需要。
(2)质量保证措施有线电视系统可靠接收电视电话会议的信号,接收国际、国内的新闻信息、娱乐节目,满足会议、工作需求,丰富内部办公人员、客户的日常需求。
它覆盖包括办公室、会议、等待区、食堂、休息区等多处区域。
系统采用不低于860MHz的双向邻频电缆电视传输系统。
本工程的有线电视系统采用邻频传输方式,前端采用860MHz设备。
干线及用户分配系统采用1GHz双向数据传输。
用户分配系统可以方便地进行增减。
前端主要设备采用合资品牌产品(调制器),用户分配系统主要可采用国内产品。
系统建成后留有扩展余地,可随时进一步扩展节目并具有发展新用途和功能的能力。
(3)调试方案1)前端有线电视节目的接收根据本项目的具体情况,采用有线电视接收设备接收当地有线电视台的电视节目。
如现在有线电视台已采用邻频调制系统,在本系统中接收的信号可不需经过任何处理,直接送入混合器。
2)系统由前端和分配系统组成前端是指有线电视信号的接收系统和设备;分配网络是将前端送出的节目送到各收视点。
有线电视信号则经过带通滤波器后进入混合器。
混合器输出的信号经前端放大器放大后用同轴电缆向干线、支线分配网传送优质的电视节目。
有线电视和卫星接收系统施工工艺方案与规程

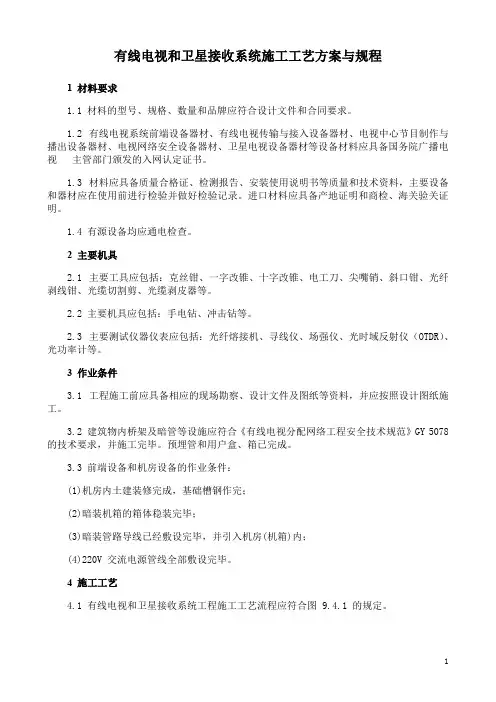

有线电视和卫星接收系统施工工艺方案与规程1 材料要求1.1 材料的型号、规格、数量和品牌应符合设计文件和合同要求。
1.2 有线电视系统前端设备器材、有线电视传输与接入设备器材、电视中心节目制作与播出设备器材、电视网络安全设备器材、卫星电视设备器材等设备材料应具备国务院广播电视主管部门颁发的入网认定证书。
1.3 材料应具备质量合格证、检测报告、安装使用说明书等质量和技术资料,主要设备和器材应在使用前进行检验并做好检验记录。
进口材料应具备产地证明和商检、海关验关证明。
1.4 有源设备均应通电检查。
2 主要机具2.1 主要工具应包括:克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、斜口钳、光纤剥线钳、光缆切割剪、光缆剥皮器等。
2.2 主要机具应包括:手电钻、冲击钻等。
2.3 主要测试仪器仪表应包括:光纤熔接机、寻线仪、场强仪、光时域反射仪(OTDR)、光功率计等。
3 作业条件3.1 工程施工前应具备相应的现场勘察、设计文件及图纸等资料,并应按照设计图纸施工。
3.2 建筑物内桥架及暗管等设施应符合《有线电视分配网络工程安全技术规范》GY 5078 的技术要求,并施工完毕。
预埋管和用户盒、箱已完成。
3.3 前端设备和机房设备的作业条件:(1)机房内土建装修完成,基础槽钢作完;(2)暗装机箱的箱体稳装完毕;(3)暗装管路导线已经敷设完毕,并引入机房(机箱)内;(4)220V 交流电源管线全部敷设完毕。
4 施工工艺4.1 有线电视和卫星接收系统工程施工工艺流程应符合图 9.4.1 的规定。
图 4.1 有线电视和卫星接收系统施工工艺流程4.2 卫星接收天线的安装应符合下列要求:(1)卫星天线基座的安装应根据设计图纸的位置、尺寸,在土建浇注混凝土层面的同时进行基座制作,基座中的地脚螺栓应与楼房顶面钢筋焊接连接,其本体与接闪带连接;(2)在天线收视的前方应无遮挡,所需收视频率应无微波干扰;(3)接收天线确定好最优方位后,应安装牢固;(4)天线调节机构应灵活、连续,锁定装置应方便牢固,并有防锈蚀措施和防灰沙的护套;(5)卫星接收天线应在接闪杆保护范围内,防雷装置应有良好接地系统,天线底座接地电阻应小于 4Ω;(6)不得将卫星接收设备的室内接地线与防雷接地共用。
有线电视系统施工方法及措施
有线电视系统施工方法及措施【文档一】有线电视系统施工方法及措施一、前期准备工作1.项目概述1.1 规划设计方案1.2 施工时间安排1.3 施工人员组织及培训2.设备采购与备货2.1 设备清单及规格要求2.2 供应商选择及合同签订2.3 设备备货、验收和保管3.现场准备工作3.1 施工现场选址3.2 现场环境整理3.3 安全措施和防护措施二、有线电视信号接入系统施工1.线缆敷设1.1 确定线缆路径1.2 线缆敷设方式选择1.3 线缆预处理及标识2.信号放大与分配系统2.1 放大器选型及放置位置2.2 分配器选型及分配方案2.3 信号调整与优化3.信号接收与调试3.1 收视设备安装与调试3.2 信号接收机安装与调试3.3 信号接收调试三、有线电视终端安装1.有线电视终端设备选购1.1 终端设备功能需求1.2 终端设备选型与供应商选择 1.3 终端设备安装位置确定2.终端设备安装与调试2.1 室内有线电视接收设备安装2.2 终端设备连接与设置2.3 杂音与故障排除四、后期工作与验收1.工程竣工验收1.1 施工记录整理1.2 设备清单核对1.3 系统性能测试与调整2.投诉解决2.1 投诉接收与记录2.2 投诉原因分析与处理2.3 投诉解决方案评估【文档二】有线电视系统施工指南与细则一、前期准备工作1.项目要求及目标1.1 施工目标与要求1.2 施工进度安排1.3 施工人员分工及培训计划2.设备采购与备货2.1 设备清单与规格要求2.2 供应商选择与合同签订2.3 设备备货、验收与保管3.现场准备工作3.1 施工现场选址与准备3.2 安全与环境保护措施3.3 施工工具与设备准备二、有线电视信号接入系统施工1.线缆敷设1.1 敷设路径规划与标识1.2 敷设方式选择与准备1.3 线缆敷设与固定2.信号放大与分配系统2.1 放大器选型与安装2.2 分配器选型与布置2.3 信号调整与优化3.信号接收与调试3.1 接收设备安装与调试3.2 接收机安装与调试3.3 信号接收调试三、有线电视终端安装1.有线电视终端设备选购1.1 功能需求与选型准则1.2 供应商选择与合作1.3 安装位置确定与准备2.终端设备安装与调试2.1 室内有线电视接收设备安装 2.2 终端设备连接与设置2.3 杂音与故障排除四、后期工作与验收1.工程竣工验收1.1 施工记录整理与归档1.2 设备清单核对1.3 系统性能测试与调整2.服务与投诉解决2.1 投诉接收与处理2.2 投诉原因的分析与解答2.3 解决方案实施效果评估【文档尾部附加内容】1、本文档涉及附件:包括项目规划设计方案、设备清单及规格要求、施工记录等相关文档。
室外有线电视工程施工工序
室外有线电视工程施工工序一、前期准备工作在进行室外有线电视工程施工之前,需要进行一系列的前期准备工作,以确保施工的顺利进行。
这些准备工作包括但不限于:1.1 工程测量在施工前,首先需要进行工程测量,确定有线电视的布线线路和设备安装位置。
通过仔细测量,可以确保各个线路和设备的布置合理,并满足设计要求。
1.2 材料准备根据电视工程设计要求,进行相关材料的准备工作。
这些材料包括有线电视线缆、连接器、分配器等。
在选择材料时,应根据工程需要,选择质量好、性能稳定的产品,以确保施工质量。
1.3 施工人员安排根据工程规模和施工进度,合理安排施工人员。
施工人员应具备相关的电气工程知识和技能,能够熟练操作相关工具和设备,以确保施工质量和安全。
二、线缆布线工作2.1 线缆路径选择在进行线缆布线之前,需要根据工程设计要求,选择合适的线缆路径。
线缆路径应避开其他电气设备和干扰源,以减少干扰和信号衰减。
2.2 固定线缆在选择好线缆路径后,需要使用固定夹或固定带等材料将线缆固定在墙壁、天花板等位置。
固定线缆的同时,需要保证线缆的走向平直,不得有过度弯曲或扭曲的现象。
2.3 铺设线管对于需要穿过墙壁或地面的线缆,可以使用线管进行保护。
线管应选择合适的材质和尺寸,并正确安装在墙壁或地面上,以确保线缆的安全和美观。
三、设备安装与调试3.1 设备安装根据工程设计要求和线缆布线情况,进行设备的安装。
设备的安装应按照相关说明书进行,确保设备正确连接和固定。
3.2 调试与测试安装完成后,需要对设备进行调试和测试,以确保其正常工作。
调试和测试项目包括但不限于信号质量测试、频道切换测试等。
在测试过程中,需要使用专业的测试设备,并按照相关标准进行操作。
四、施工质量验收施工完成后,需要进行施工质量验收,以确保工程符合设计要求和相关标准。
验收内容包括但不限于线缆连接质量、信号强度等。
在验收过程中,需要按照相关标准和验收规范进行操作,并出具相应的验收报告。
电视系统安装施工工艺
电视系统安装施工工艺1. 引言本文档旨在介绍电视系统安装施工的工艺流程和相关要点,以确保电视系统的正确安装和顺利运行。
2. 安装位置选择2.1 确定安装点根据用户需求和实际情况,确定电视系统的安装点。
考虑到观看角度、光照状况和装饰等因素,选择适合的位置。
2.2 墙面承重检查在选择安装位置之前,务必进行墙面承重检查。
确保墙面能够承受电视和安装支架的重量,避免发生安全隐患。
3. 安装设备准备3.1 电视和支架选购合适大小和功能的电视,并选择适当的支架。
支架的选购要考虑到电视的重量和安装要求。
3.2 电源和信号线路准备在安装位置附近预留电源和信号线路插座,并确保电源和信号线路的稳定性和可靠性。
4. 安装步骤4.1 固定支架根据支架的安装说明和墙面结构,使用适当的螺丝和工具将支架固定在墙面上。
4.2 安装电视将电视安装在支架上,并确保电视平稳牢固地固定在支架上。
4.3 连接电源和信号线路将电视的电源线和信号线路正确连接到预留的插座上,确保连接稳定可靠。
4.4 调整视角和设定根据用户需求和观看角度,调整电视的视角和设定,确保图片质量和观看体验。
5. 安全检查与测试5.1 安全检查完成安装后,进行全面的安全检查。
检查固定是否牢固,线路是否正常连接,确保安全可靠。
5.2 功能测试对电视的各项功能进行测试,包括音画质量、信号接收等,确保电视系统正常运行。
6. 使用说明与维护根据用户需求,提供使用说明和维护建议。
包括如何操作电视、遥控器的使用、定期清洁和维护等。
以上为电视系统安装施工工艺的简要介绍,具体操作步骤和注意事项可根据实际情况进行调整和拓展。
为确保安全和效果,请在施工过程中遵守相关安全规范和操作要求。
有线电视系统施工方案
有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下:放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施2.1现场定位测量按照施工图中的设备、线路位置,进行现场实地测量安装支、吊架均属标准件,其长度往往不能满足安装位置的要求,需要现场测量实际尺寸,制作必要的支架、吊架,将标准支、吊架安装在自制支、吊架上。
测定电缆桥架、金属线槽、钢管的敷设位置,支、吊架安装固定位置,确定敷设方位,测量具体尺寸,画出支、吊架草图,测出桥架、金属线槽三通、弯头等尺寸,以便进行施工材料选购订货。
2.2支、吊架加工制作:首先根据支、吊架设备的重量,选用适当的型材,如角钢或扁钢。
按照现场测绘的尺寸进行加工,支架、吊架应焊接牢固,外观尽量美观,加工完毕的支、吊架及其他附件均应除锈,除锈干净后涂一遍防锈底漆,再涂两遍色漆,油漆颜色要和设备颜色或建筑物的颜色一致。
2.3线路敷设信号线路不宜与强电线路同管或并行敷设,走线方式及要求应符合下表。
分类举例说明安装要求干扰线路220V交流供电线路高电平线路,易对其他线路造成干扰距其他线路45cm以上,双线绞合行走一般线路24V直流供电线是中电平线路,既对其他距敏感线路10cm2.4放大器的安装,在各视频电缆敷设完毕,电源线引入室内,接地线已敷设完毕,室内的地面施工完毕,粉刷和装饰工程已经结束,可进行。
2.5设备配接线电缆由监控台、柜底部引入地槽,电缆离开机柜弯点10cm 处开始成捆绑扎,根据电缆的数量每隔200~400cm 绑扎一次。
所有电缆整根都应逐根标示明显永久性标志,以区分电缆去向和传输信号。
引入室内或引出室外的电(光)缆在出入口处应加装防水弯,以免雨水顺电(光)缆流入设备或监控台、柜。
视频电缆传输的电平信号很弱,其接续不但要求可靠牢固,同时不能使信号衰减太大,连接处不允许扭接,要进行焊接,端头接续插头是,线芯和屏蔽层均应焊接在插头上,插头不但要与设备插座相配套,还要与电缆外径相配套,插头插入设备插座后,用插头外套螺母应将插头插座琐紧。
有线电视施工工艺
有线电视施工工艺
标题:有线电视施工工艺指南
一、前言
随着科技的发展和生活水平的提高,有线电视已经成为现代家庭娱乐生活的重要组成部分。
为了确保有线电视系统的正常运行和良好的使用体验,本文将详细介绍有线电视的施工工艺。
二、施工准备
1. 施工图设计:根据用户需求和现场条件,进行有线电视系统的设计,并绘制施工图纸。
2. 材料设备准备:根据施工图的要求,准备好所需的电缆、接头、分配器、放大器等材料和设备。
三、施工步骤
1. 电缆敷设:按照施工图所示,进行电缆的敷设工作。
在敷设过程中,要保证电缆不受损伤,避免与电源线、电话线等其他线路交叉。
2. 设备安装:将放大器、分配器等设备安装到指定位置,并进行必要的固定。
3. 接头制作:对电缆进行剥皮处理后,制作好接头,然后将其连接到相应的设备上。
4. 系统调试:完成上述步骤后,进行系统的调试工作,包括信号强度的测试、频道的调整等。
四、施工注意事项
1. 在施工过程中,应遵守相关的安全规定,防止发生安全事故。
2. 在敷设电缆时,应尽量避开高温、潮湿、易燃等环境。
3. 在接头制作时,应保证接头的质量,避免因接头问题导致的信号损失。
4. 在系统调试时,应仔细检查每一个环节,确保系统的正常运行。
五、结语
有线电视的施工工艺是一项技术性很强的工作,需要施工人员具有一定的专业知识和技能。
通过严格的施工管理和精细的操作,可以有效地保证有线电视系统的质量和性能,为用户提供优质的电视服务。
全面解析有线电视安装施工标准工艺与流程指南
温馨小提示:本文主要介绍的是关于全面解析有线电视安装施工标准工艺与流程指南的文章,文章是由本店铺通过查阅资料,经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求,还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写,从而已达到各位的需求。
愿本篇全面解析有线电视安装施工标准工艺与流程指南能真实确切的帮助各位。
本店铺将会继续努力、改进、创新,给大家提供更加优质符合大家需求的文档。
感谢支持!(Thank you for downloading and checking it out!)全面解析有线电视安装施工标准工艺与流程指南一、引言随着我国经济的快速发展,广播影视行业得到了空前的繁荣,有线电视作为广播影视的重要组成部分,已经深入到千家万户。
在此背景下,有线电视安装施工成为了广播影视行业中的重要环节。
然而,在实际的安装施工过程中,由于缺乏统一的标准工艺与流程,导致了一些问题的出现,如信号质量不稳定、使用寿命缩短等。
因此,全面解析有线电视安装施工标准工艺与流程指南,对于提高有线电视安装施工质量,保障用户权益具有重要意义。
首先,有线电视安装施工标准工艺与流程的重要性不言而喻。
只有严格按照标准工艺与流程进行施工,才能确保有线电视系统的稳定运行,保证用户观看体验。
同时,统一的标准工艺与流程有助于提高施工效率,降低施工成本,对行业健康有序发展具有积极推动作用。
为了帮助广大施工人员更好地掌握有线电视安装施工的标准工艺与流程,我们编写了这本全面解析有线电视安装施工标准工艺与流程指南。
本书从实际施工需求出发,详细介绍了有线电视安装施工的背景、标准工艺与流程等内容,旨在为广大施工人员提供一套实用、易懂、全面的安装施工指南。
希望通过本书的发行,能够提高有线电视安装施工质量,提升行业整体水平。
二、有线电视安装施工前期准备在有线电视安装施工过程中,前期准备是非常关键的一步,它直接影响到后续施工的顺利进行。
有线电视和卫星接收系统施工工艺方案与规程
有线电视和卫星接收系统施工工艺方案与规程【1:传统有线电视接收系统施工工艺方案与规程】一:引言1.1 文档目的为了确保有线电视接收系统施工的顺利进行,保证系统工程的质量和可靠性,本文档详细介绍了有线电视接收系统的施工工艺方案与规程。
1.2 适用范围本文档适用于有线电视接收系统的施工工程,包括系统设计、设备选型、安装、调试和维护等环节。
二:施工准备2.1 设计准备2.1.1 根据需求,确定有线电视接收系统的基本参数,包括频道数量、信号强度要求等。
2.1.2 进行系统设计,包括信号源选择、采用的传输介质、接收设备的选型等。
2.2 材料准备2.2.1 根据系统设计需求,准备所需的接收设备、传输介质、连接线缆、连接器等材料。
2.2.2 购买优质可靠的设备和材料,确保施工质量。
三:施工方案3.1 管线布设3.1.1 根据系统设计要求,确定管线布设的路径和规划,避免与其他设备和线缆冲突。
3.1.2 选择合适的管道材料,并进行合理布设,保证信号传输的可靠性和稳定性。
3.2 接收设备安装3.2.1 根据系统设计要求,选择合适的位置安装接收设备。
安装位置要考虑到信号接收的效果和设备的运行安全。
3.2.2 安装接收设备时,要按照设备说明书和施工图纸进行操作,确保设备安装正确、稳固。
四:施工规程4.1 连接线缆安装4.1.1 根据系统设计要求,选择合适的连接线缆,并按照设备间连接关系进行布线。
4.1.2 进行连接线缆安装时,要注意保持线缆的完整性,避免弯曲、切割和损伤。
4.2 系统调试4.2.1 完成施工后,对系统进行详细检查和测试。
确认各个设备的连接正常、信号传输稳定。
4.2.2 对系统进行调试,包括信号调节、频道设置等,以确保系统运行正常。
五:系统维护5.1 定期检查5.1.1 对有线电视接收系统进行定期巡检,检查设备运行状态和信号质量。
5.1.2 定期清理设备和线缆,保证设备正常运行。
5.2 故障处理5.2.1 发现故障时,及时对故障设备进行处理,修复或更换故障设备。
有线电视系统安装工艺流程
有线电视系统安装工艺流程
有线电视系统安装工艺流程
一、施工工艺
1、预埋管线、支撑件、预留空洞、沟、槽、基础、地坪都符合设计要求。
2、弱电井内分配器箱安装高度为底边距地1.4m,按照箱体底面的4个安装孔的位置画样打膨胀丝固定牢固,箱内接线牢固,箱体接地可靠。
二、系统调试
1、在工程实施及质量控制阶段,应检查有线电视分支分配器、放大器的安装质量、
线缆连接是否牢固。
2、有线电视的输出电平应符合国家现行标准。
3、电视图像质量的主观评价应不低于4分,即图像上不觉察有损伤或干扰存在,或图像上有可觉察的损伤或干扰,但不令人讨厌。
4、HFC网络和双向数字电视系统正向测试的调试误差率和相位抖动,反向测试的侵入噪声、脉冲
噪声和反向隔离度的参数指标应满足设计要求;并检测其数据通信、VOD、图文播放等功能;HFC用户分配网应采用中心分配结构,具有可寻址路权控制及上行信号汇聚均衡等功能;应检测系统的频率配置、抗干扰性能,其用户输出电平应取62~68dbμV。
有线电视外线施工工艺
有线电视外线施工工艺1. 引言有线电视是一种广泛应用于家庭和商业场所的电视传输方式,而外线施工工艺则是指在安装有线电视服务时,需要进行的相关施工工作。
本文将重点介绍有线电视外线施工的工艺流程及注意事项。
2. 工艺流程2.1 前期准备在进行有线电视外线施工前,需要进行充分的前期准备工作。
包括但不限于:•完成施工前的勘测和设计工作,确定有线电视的接入点和线路布置方式。
•准备好所需的施工材料和工具,包括电缆、接头、墙面固定件等。
•确保施工人员具备相关的施工技能和安全意识。
2.2 线路布置有线电视外线施工的核心内容是对电缆线路进行布置。
具体步骤如下:1.确定线路走向和安装位置,避免与其他电缆或管道相冲突。
2.使用专业工具对墙面进行打孔或固定支架,将电缆固定在墙面上。
3.按照设计要求,将电缆沿着预定的路径敷设,注意保持电缆的整齐和美观。
4.安装连接头,并进行连接测试,确保信号传输畅通无阻。
2.3 调试和验收完成线路布置后,需要进行电视信号的调试和验收工作。
具体步骤如下:1.连接有线电视接收设备,如电视机或机顶盒。
2.打开设备,检查信号接收情况,确保画面清晰、声音正常。
3.如有异常情况,及时调整线路连接或设备设置,直至问题解决。
4.进行最终的验收,确认有线电视服务正常开通并运行稳定。
3. 注意事项在进行有线电视外线施工时,还需注意以下事项:•安全第一,施工人员需佩戴相关的安全防护用具,如手套、安全帽等。
•注意保护电缆线路,避免被损坏或受潮,影响信号传输质量。
•严格按照设计要求和标准进行施工,确保线路布置合理可靠。
•完成施工后,及时清理现场,避免影响周围环境和他人生活。
4. 结语有线电视外线施工工艺是保障有线电视传输质量的重要环节,只有在严格遵循工艺流程和注意事项的情况下,才能保证客户享受到良好的观看体验。
希望本文对有线电视外线施工工艺有所帮助,谢谢阅读。
以上是有线电视外线施工工艺的文档内容,按照Markdown文本格式输出,共计1500字。
有线电视系统施工方案
有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下:放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施2.1现场定位测量按照施工图中的设备、线路位置,进行现场实地测量安装支、吊架均属标准件,其长度往往不能满足安装位置的要求,需要现场测量实际尺寸,制作必要的支架、吊架,将标准支、吊架安装在自制支、吊架上。
测定电缆桥架、金属线槽、钢管的敷设位置,支、吊架安装固定位置,确定敷设方位,测量具体尺寸,画出支、吊架草图,测出桥架、金属线槽三通、弯头等尺寸,以便进行施工材料选购订货。
2.2支、吊架加工制作:首先根据支、吊架设备的重量,选用适当的型材,如角钢或扁钢。
按照现场测绘的尺寸进行加工,支架、吊架应焊接牢固,外观尽量美观,加工完毕的支、吊架及其他附件均应除锈,除锈干净后涂一遍防锈底漆,再涂两遍色漆,油漆颜色要和设备颜色或建筑物的颜色一致。
2.3线路敷设信号线路不宜与强电线路同管或并行敷设,走线方式及要求应符合下表。
2.4放大器的安装,在各视频电缆敷设完毕,电源线引入室内,接地线已敷设完毕,室内的地面施工完毕,粉刷和装饰工程已经结束,可进行。
2.5设备配接线电缆由监控台、柜底部引入地槽,电缆离开机柜弯点10cm 处开始成捆绑扎,根据电缆的数量每隔200~400cm 绑扎一次。
所有电缆整根都应逐根标示明显永久性标志,以区分电缆去向和传输信号。
引入室内或引出室外的电(光)缆在出入口处应加装防水弯,以免雨水顺电(光)缆流入设备或监控台、柜。
视频电缆传输的电平信号很弱,其接续不但要求可靠牢固,同时不能使信号衰减太大,连接处不允许扭接,要进行焊接,端头接续插头是,线芯和屏蔽层均应焊接在插头上,插头不但要与设备插座相配套,还要与电缆外径相配套,插头插入设备插座后,用插头外套螺母分 类 举 例 说 明 安装要求干扰线路 220V 交流供电线路 高电平线路,易对其他线路造成干扰距其他线路45cm以上,双线绞合行走 一般线路 24V 直流供电线路和单独传送的伴音线路 是中电平线路,既对其他线路干扰又受高电平线路干扰距敏感线路10cm左右,双线绞合行走 敏感线路 视频传输电缆是低电平线路,容易受到感应和干扰 互相间距5cm 以上,屏蔽线可不考虑间距应将插头插座琐紧。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
有线电视系统安装施工工艺
1、安装施工工艺
1)按有关标准的施工工艺要求施行。
机房设备连线排列整齐有序,以利调试、维修、除尘保养等。
信号线与电源采用正交排列,避免干扰。
各线缆严格按照规定的曲率半径换向过渡。
同类型线缆用扎带捆扎固定。
严格规范连接器接头工艺,接头制作后及时测试并记录,并采用监督审查制,经审查通过后方可密封。
2)分配器与分支器的安装
①•明装:
a安装方法是按照部件的安装孔位,用©6mm合金钻头打孔后,塞进塑料膨胀管,再用木螺丝对准安装孔加以紧固。
塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器,则要揭开盒盖,对准安装盒钻眼;压铸型分配、分支器,则对准安装孔钻眼。
b对于非防水性分配器和分支器,明装的位置一般是在分配共用箱内或走廊、阳台下面,必须注意防止雨淋受潮,连接电缆水平部分留出长250〜300mm左右的余量,然后导线向下弯曲,以防雨水顺电缆流入部件内部。
②暗装:
暗装有木箱与铁箱两种,并装有单扇或双扇箱门,颜色与墙面相同。
在木箱上装分配器或分支器时,可按安装孔位置,直接用木螺丝
固定。
采用铁箱结构可利用二层板将分配器或分支器固定在二层板上, 再将二层板固定在铁箱上。
3)用户终端安装
①.检查修理盒子口:
检查盒子口有不平整处,应及时检修平整。
暗盒的外口应与墙面平齐;盒子标高应符合设计规范要求;明装盒应固定牢固。
相邻两个用户盒安装见图3-74所示。
②•结线压接
先将盒内电缆接头剪成100 ~ 150mm 的长度,然后把25mm 的电缆外绝缘层剥去,再把外导线铜网套如卷袖口一样翻卷10mm , 留出3mm的绝缘台和12mm 芯线,将线芯压在端子上,用Q卡压牢铜网套处见下图:
③.固定盒盖
一般用户盒插孔的阻抗为75 Q (也有300 Q),彩色电视机其天线输入插孔阻抗为75 Q,把固定好导线的面板(即盒盖)固定在暗装盒的两个固定点处,同时调整好面板再固定牢固。
3、调试和试运行
在系统所有设备安装完毕基础上,负责整个有线电视系统的调试
及试运行工作
3.1.前端设备调试
1)各频道天线信号接入混合器
接入有源放大型混合器输入端,调整输入端电位器,使输出电平差在
2dB左右。
2)接入无源混合器输入端(在强信号频道的混合器输入端加接衰减器),调整混合器输出端,各频道电平差控制在士2dB内。
3)调整交、互调干扰:
a混合器输出端与线路放大器输入端相接,以提高电视信号的输出电平。
b放大器输出端接一电视接收机观察:
(a)放大器产生交、互调干扰,可适当减少放大器输入端电平,消除干扰。
(b)放大器输出端各频道电平应大于105dB ;如果过小,此放大器的抗交、互调干扰性能差,输出最大电平达不到线路电平的要求,则应更换放大器。
4)按设计系统要求,送入自办节目,逐个检查设备的正常工作情况及输出电平的大小,将前端设备调试到正常工作状态。
5)前端设备调试完毕后,送信号至干线系统。
3.2.调试干线系统
1)调整各频道信号电平差(用频率均衡方法)。
干线放大器输入端串入一只频率均衡器,根据放大器输出信号电平差的情况,分别串入
6dB、10dB、12dB等均衡量不等的频率均衡器,调整到正常工作。
2)同时调整干线放大器输入端电平大小,当产生交、互调干扰时,适当减少输入端电子,可直接串入衰减器,调到输出电平符合原设计要求。
3. 3.调试分配系统
1)无源分配网络调试
按设计要求,在无源分配网络的输入端送一个电视信号(一般选用
UHF频道,或用电视信号发生器产生),调整输出端电平,使与原设计的输入电平相等。
用场强计(或电平表)测量电视接收机在分配、分支器各输出端的电平,观察分析信号电平和重影现象,判断安装质量好坏,发现问题及时解决。
2)有源分配网络调试
a首先不接入电源给放大器,用万用表检查分支线路有无短路和断路,经检查无误后,才能通电调试。
b调整网络中,各延长放大器的输入电平和输出电平、各频道信号之间的电平差应符合设计要求。
输入电平过低或过高,应调整放大器增益。
交、互调干扰调整。
在系统的输入端送高、中、低三个频道信号进行试验。
有交、互调干扰时,调整延长放大器的输入衰减或前端放大器的输出电平解决。
低频道电平过高时,调整斜率控制电路,达到“全倾斜”或“半倾斜”方式。
3)无源(或有源)分配系统调整完毕后,可接入干线送来的射频电视
信号进行统调。
4)如果分配系统中含有调频广播信号,则应对较强的调频信号加以衰减,以免干扰电视信号。
