也可用铸铝的方法，把转子导条和端环风扇叶片用铝液一次浇 铸而成，称为铸铝转子，如图（b）所示。100kW以下的异 步电动机一般采用铸铝转子。
（a）铜排转子
（b）铸铝转子
笼形转子绕组
3．其他部分
其他部分包括端盖、风扇等。 端盖除了起防护作用外，在端盖上还装有轴承， 用以支撑转子轴。 风扇则用来通风冷却电动机。 三相异步电动机的定子与转子之间的空气隙， 一般仅为0.2mm～1.5mm。气隙太大，电动机运 行时的功率因数降低；气隙太小，使装配困难， 运行不可靠，高次谐波磁场增强，从而使附加损 耗增加以及使启动性能变差。
▲ 用右手定则判断转 子绕组中感应电流的 方向 拇指指向导体运动的方向
▲ 用左手定则判断转 子绕组受到的电磁力 的方向 四指指向电流方向
电磁力→电磁转矩 T
T 与 n0 同方向。
N
v←
→v
S
工作原理示意图
▪ 右手定则亦称“发电机定则”。确定导体在磁场 中运动时导体中感生电流方向的定则。伸开石手， 使拇指与其余四指垂直，并都和手掌在同一平面 内。假想将右手放入磁场中，让磁力线垂直地从 手心进入，使拇指指向导体运动的方向，这时其 余四指所指的方向就是感生电流的方向。
p
(r
/ min）
f = 50 Hz 时,不同极对数时的同步转速如下:
同步转速表
p
1
2
3
4
5
6
n0/(r/min) 3000 1500 1000 750 600 500
对称三相绕组 通入对称三相电流
三相交流电能
旋转磁场 (磁场能量)
转子绕组在磁场中 受到电磁力的作用
转子绕组中 产生 e 和 i
磁场绕组切 割转子绕组
转子旋转起来 输出机械能量
机械负载 旋转起来
（一）定子旋转磁场的产生
（1）旋转磁场的产生
二极旋转磁场
上一页 下一页
（二）工作原理
（1）电磁转矩的产生
▪ 按转子的结构型式分为笼式和绕组式。
▪ 三相交流异步电动机的特点：
▪ 结构简单、运行可靠、维护方便、效率较 高、重量轻、价格低。
▪ 单相交流异步电动机的特点：
▪ 能与生活照明线路共用、结构简单、运行 可靠、价格低、便于移动、使用维修方便。
▪ 缺点是效率低、启动转矩小、功率小。
二、交流异步电动机的系列和型号
▪ 左手定则亦称“电动机定则”。它是确定通电导 体在外磁场中受力方向的定则。其方法是：伸开 左手，使拇指与其余四指垂直，并都与手掌在同 一平面上。设想将左手放入磁场中，使磁力线垂 直地进入手心，其余四指指向电流方向，这时拇 指所指的方向就是磁场对电流作用力的方向 。
三相异步电动机的同步转速
n0
=
60 f
（二）三相交流异步电动机的工作原理
▪ 基本原理： ▪ 1、三相交流电源通入三相定子绕组产生交变
磁场，其合成磁场方向按一定规律变化形成 旋转磁场。 ▪ 2、转子绕组受旋转磁场作用产生感应电流。 3、有电流通过的转子导体在磁场作用下产生 电磁力，对称导体的电磁力构成电磁转矩驱 动转子，使转子转动。
三相异步电动机的工作原理
① 绕线形绕组 与定子绕组一样也是一个三相绕组，一般 接成星形，三相引出线分别接到转轴上的三个与转轴绝缘 的集电环上，通过电刷装置与外电路相连，这就有可能在 转子电路中串接电阻或电动势以改善电动机的运行性能， 见图。
1—集电环；2—电刷；3—变阻器 绕线形转子与外加变阻器的连接
② 笼形绕组
在转子铁心的每一个槽中插入一根铜条，在铜条两端各用一个 铜环（称为端环）把导条连接起来，称为铜排转子，如图 （a）所示。
▪ （一）三相交流异步电动机的系列和型号
（二）单相异步电动机的系列和型号
第二节 电动机的构造和工作原理
▪ 一、三相交流异步电动机的构造和工作原理 ▪ （一）三相交流异步电动机的构造 ▪ 三相异步电动机的种类很多，但各类三相异
步电动机的基本结构是相同的，它们都由定子和 转子这两大基本部分组成，在定子和转子之间具 有一定的气隙。此外，还有端盖、轴承、接线盒、 吊环等其他附件。
（a）定子铁心 （b）定子冲片 定子铁心及冲片示意图
2．转子部分
转子铁心 是用0.5mm厚的硅钢片叠压而成，套在 转轴上，作用和定子铁心相同，一方面作为电动 机磁路的一部分，一方面用来安放转子绕组。
转子绕组 异步电动机的转子绕组分为绕线形与笼 形两种，由此分为绕线转子异步电动机与笼形异 步电动机。
第三章 电动机
第一节 概 述
一、电动机的类型和特点
▪ 电动机是利用电磁感应原理工作，它能够将电能 转化为机械能。

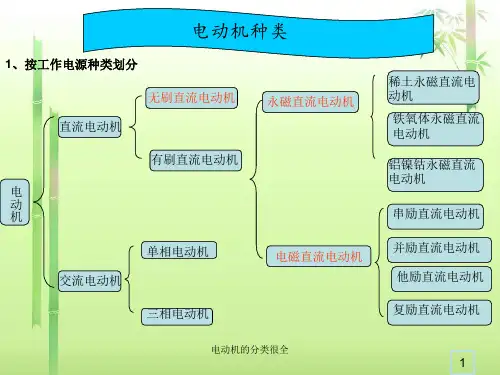

▪ 其种类繁多，性能各异，分类方法也很多▪ 按交流电源的相数可分为三相电机和单相电机； 按定子磁场与转子的转速关系分为同步电机和异 步电机；
▪ 机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动机 的定子绕组。中、小型三相电动机的机座还有两个端盖支承着转 子，它是三相电动机机械结构的重要组成部分。通常，机座的外 表要求散热性能好，所以一般都铸有散热片。
▪ 端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子内 腔中心，使转子能够在定子中均匀地旋转。
▪ 轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子，使 转子不能轴向移动，另外起存放润滑油和保护轴承的作用。
▪ 接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出线 端子。
▪ 吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬抬 三相电动机。
定子铁心 异 步 电 动 机 定 子 铁 心 是 电 动 机 磁 路 的 一 部 分 ， 由 0.35mm ～ 0.5mm厚表面涂有绝缘漆的薄硅钢片叠压而成，如图所示。由 于硅钢片较薄而且片与片之间是绝缘的，所以减少了由于交变 磁通通过而引起的铁心涡流损耗。铁心内圆有均匀分布的槽口， 用来嵌放定子绕圈。
封闭式三相笼型异步电动机结构图
1—轴承；2—前端盖；3—转轴；4—接线盒；5—吊环；6—定子铁心； 7—转子；8—定子绕组；9—机座；10—后端盖；11—风罩；12—风扇
▪ 1．定子部分
▪ 定子是用来产生旋转磁场的。三相电动机的定子一般由外壳、定 子铁心、定子绕组等部分组成。
▪ 外壳 三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环 等部件。
