LM324文氏桥振荡器电路
lm324典型电路
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
●反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
●同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
文氏电桥振荡器电路组成及工作原理
8.1 正弦波信号发生器
8.1.1 正弦波自激振荡的基本原理 8.1.2 RC 型正弦波信号发生器 1.文氏电桥振荡器电路组成及工作原理
模拟电子技术
8. 信号发生器
8.1.2 RC 型正弦波信号发生器
.
.
Xid 放大环节 A· Xo
. Xf 正反馈网络 F·
正弦波信号发 生器的组成
（1）当 f= f0 时，
R C
U·f 与 U·o 同相位 U·f 的幅值最大
即
· Uf
=
· Uo /3
F=Fmax=1/3
RC
而AF ≥1, 电路才能振荡。
R1 +
U·o
A
–
R2
（2）当
时，
满足振荡条件
（3）振荡频率
模拟电子技术
谢 谢！
模拟电子技术
+ 图中
R
C
· Uf
Z–2
–
R C
RC
R1 +A
U·o
–
R2
模拟电子技术
8. 信号发生器
反馈系数
+
··
·
Z1
C
U·o
+
R
C
· Uf
Z–2
–
模拟电子技术
8. 信号发生器
··
即
·
令 ·
由此可得 F·的幅频特性与相频特性
模拟电子技术
8. 信号发生器
幅频特性
幅频特性曲线 F 1/ 3
当0 时, F0 当 时, F0 当=0 时, F=Fmax=1/3 0
f0
f
模拟电子技术
8. 信号发生器
文氏电桥振荡器实验报告
文氏电桥振荡器实验报告本次实验的目的是通过搭建文氏电桥振荡器电路，观察和研究其振荡现象。
文氏电桥振荡器是一种基于文氏电桥原理的振荡电路，具有较高的稳定性和频率准确度，被广泛应用于无线电通信和精密仪器中。
在实验开始前，我们首先了解了文氏电桥振荡器的基本原理。
文氏电桥振荡器由晶体管、电感、电容和电阻组成，其中，晶体管起到放大信号的作用，电感和电容则构成了振荡电路。
当电路中的总相位差为0或2π时，振荡器才能正常工作。
接下来，我们按照实验手册上的电路图，开始搭建文氏电桥振荡器电路。
我们先一步一步地连接了电路中的晶体管、电感、电容和电阻，并注意保持连接的可靠性。
随后，我们依次接入直流电源和信号发生器，调整信号发生器的频率和幅度，以适应电路的工作条件。
在实验过程中，我们注意到当信号发生器的频率和振幅达到一定范围内时，电路开始产生振荡。
这时，我们通过示波器观察到了电路产生的正弦波信号。
通过调节电路中的电容或电感，我们可以改变振荡器的工作频率。
这一特性使得文氏电桥振荡器成为了频率可调的振荡器。
在实验中，我们还发现了一些与文氏电桥振荡器相关的问题。
例如，电路中的元件参数对振荡频率和稳定性有一定的影响。
当电容或电感的数值发生变化时，电路的振荡频率也会发生相应的改变。
此外，电路中的电阻也会对振荡器的稳定性产生一定的影响。
为了保持电路的正常工作，我们需要根据具体的应用需求来选择合适的元件参数。
通过本次实验，我们不仅进一步了解了文氏电桥振荡器的工作原理，还学会了搭建和调试文氏电桥振荡器电路。
实验中我们还遇到了一些困难和问题，例如电路连接不牢固、信号发生器频率调节不准确等，通过一些调试和排除故障的方法，我们最终解决了这些问题。
总的来说，本次文氏电桥振荡器的实验使我们更深入地了解了振荡器的工作原理和特性，并通过实际搭建和调试电路，加深了我们对文氏电桥振荡器的理解和掌握。
通过这次实验，我们也进一步认识到了实验中遇到问题的重要性和解决问题的方法。
LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
lm324应用电路大全（温度控制器振荡器带通滤波器断电保护）
lm324应用电路大全（温度控制器振荡器带通滤波器断电保护）描述lm324应用电路（一）温度控制器采用LM324四运算放大器集成电路，温度控制范围为5～95℃，可广泛应用于工农业生产方面的温度自动控制。
该温度控制器电路由电源电路、温度检测电路、基准电压电路、温度指示电路、电压比较放大电路和控制执行电路组成，如图6-6所示。
图6-6采用LM324运算放大器的温度控制器电路电路中，电源电路由电源开关S、电源变压器T、整流桥堆UR、滤波电容C1、C2、三端稳压集成电路IC2、限流电阻R10和电源指示发光二极管VL1组成；温度检测电路由晶体管式温度传感器V1、电阻R1、电容C3和运算放大器集成电路IC1（N1～N4）内部的N1组成；基准电压电路由电阻R4、R5、R8、电位器RP1～RP3、稳压二极管VS和IC1内部的N4组成；温度指示电路由电阻R2、R3、IC1内部的N2和电压表PV组成；电压比较放大电路由IC1内部的N3和电阻R6、R7组成；控制执行电路由电阻R9、晶体管V2、继电器K、二极管VD 和工作指示发光二极管VL2组成。
交流220V电压经T降压、UR整流、C1滤波及IC2稳压后，为IC1、基准电压电路和控制执行电路提供+9V工作电压，同时将VL1点亮；+9V电压经R5限流、VS稳压后产生+6V左右的基准电压，一路经R4、RP1分压后为N2的正相输入端提供基准电压；另一路先经N4缓冲放大，然后经RP2、RP3分压后，再经R8加至N4的正相输入端，作为N3的基准电压；V1发射结的电压降（Vbe）随着环境温度的变化而变化。
温度上升时，V1的导通内阻变小，发射结的电压降也减小，使N1的输出电压降低，N2的输出电压升高，N4的输出电压则下降；PV用来指示V1检测的温度值（灵敏度为10mV/℃），若PV指示电压值为250mV，则表明温度为25℃；RP3用来设定控制温度值；RP2用来设定RP3的最大输出电压（调节RP2的阻值，使RP3的最大输出电压为1V）；RP1用来设定N2正相输入端的基准电压（调节RP1的阻值，使N2的正相输入端电压为530mV）。

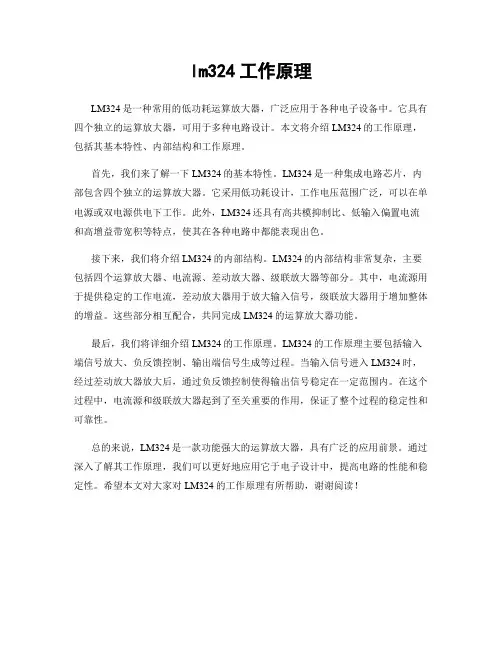

lm324工作原理
lm324工作原理
LM324是一种常用的低功耗运算放大器，广泛应用于各种电子设备中。
它具有四个独立的运算放大器，可用于多种电路设计。
