箱梁预应力张拉--压浆
现浇箱梁预应力张拉、压浆及封锚
现浇箱梁预应力张拉、压浆及封锚一、预应力张拉（1）张拉平台腹板束张拉位于箱梁顶面，顶、底板束张拉在梁腔内进行，横隔板处预应力张拉设置张拉作业平台，确保作业人员安全；张拉平台由既有现浇梁支架改造而成，利用工12型钢和原有贝雷架做支撑，然后设置上下爬梯、脚手板、护栏、挡脚板、安全网等。
张拉平台示意如图所示。
（2）预应力张拉顺序当箱梁混凝土立方体强度达到设计混凝土强度等级的100%以上且龄期达到7天后方可进行预应力钢束张拉。
预应力钢束张拉顺序为：通长腹板束→顶、底板束；顶、底板束张拉时，应先张拉靠近中腹板处钢束，顶板束与底板束张拉应上下交替进行。
张拉程序为：0→初始张拉吨位（10%σcon）→100%σcon张拉吨位→持荷2分钟锚固，σcon为预应力钢绞线锚下张拉控制应力（非千斤顶油泵显示值），锚下张拉控制应力σcon=0.75fpk。
钢束张拉时要对称进行，采用双控，以张拉力为主，引伸量作为参考。
（3）预应力张拉伸长量计算预应力束张拉采用张拉应力与伸长量双控，当张拉应力达到控制应力时，实际伸长量应在理论伸长量的-6%～+6%范围内。
实际伸长量值应扣除钢束的非弹性变形影响。
预应力张拉前，需根据施工图设计钢束曲线要素进行伸长量核算，预应力筋的理论伸长值的计算公式如下：式中：L -预应力筋的长度（mm ）（空间曲线长度）；-预应力筋的截面面积（mm2）（理论截面面积）；-预应力筋的弹性模量(N/mm2 )（实测弹性模量）；-预应力筋的平均张拉力(N)。
直线筋可取张拉端拉力，两端张拉的曲线筋按下式计算：-预应力筋分段起始端的拉力（N ）；-从分段起始端到计算截面的孔道长度(m)；-从分段起始端到计算截面曲线孔道部分切线的夹角之和(rad)；-考虑孔道（每米）局部偏差对摩擦影响的系数，预埋为塑料波纹管,设计给值为0.0015；-预应力筋与孔道壁的摩擦系数，预埋为塑料波纹管，设计取值为0.2。
预应力筋张拉的实际伸长量(mm)，可按下式计算：式中：-从初应力至最大张拉应力间的实测伸长量（mm ）；-初应力以下的推算伸长量（mm ），用初应力至最大张拉力间的实测伸长量按比例推算。
张拉、压浆作业指导书
大顶山航电枢纽坝顶公路桥工程预应力箱梁张拉、压浆作业指导书大顶山航电枢纽坝顶公路桥工程项目经理部2005年8月5日张拉、压浆作业指导书为保证预应力箱梁施工质量及进度，针对张拉及压浆工作作如下指导，施工中必须严格按此执行：1.预应力施工预应力锚具采用HVM型锚固体系，预应力钢材采用Фj15.24mm 标准强度为1860MPa低松弛高强度钢绞线。
①制作钢丝束将钢铰线按计算长度下料。
下料采用线材切割机切割，下料后进行编束，每1～1.5m绑扎一道，端头2m处每50cm绑扎一道。
编束后用铁丝绑扎牢固，为便于穿束，穿入端铜焊制成锥体状，并加以包裹。
穿束时采用卷扬机牵引。
穿束前用高压水清洗孔内杂物，然后用高压风将水吹净。
②张拉准备梁体混凝土强度达到设计强度的100%后方可进行张拉，检查锚垫板下混凝土是否有蜂窝和空洞。
张拉时千斤顶后侧严禁站人，张拉人员站在千斤顶侧面操作。
不准踩踏攀扶油管，千斤顶内有油压时，不能拆卸油管接头。
③千斤顶就位将工作锚、顶压器、千斤顶、工具锚依次安放就位后，两端同时张拉,保持油压上升速度接近。
④张拉i张拉原则张拉时左右对称张拉。
张拉采用张拉力与伸长值双控，以油表读数为准，伸长量作为校核。
张拉顺序严格按设计要求进行，每束钢束锚下预应力控制应力为1395Mpa（未包括锚口应力损失），张拉时应实测钢束与孔道的摩擦系数和锚具的锚口损失，在任何情况下钢束的实际张拉应力不得大于钢束标准强度的80%。
ii张拉工序０→初张拉10%σk (控制张拉应力的10％，划线记号)→超张拉103%σk (持荷5分钟，测延伸量)→锚固张拉σk各不同跨径不同钢丝束张拉力的伸长量严格控制在设计及规范要求范围内，要求实测的伸长量与计算的伸长量相差不大于6％，如果计算伸长值与实际伸长值有明显的出入，查明原因并通知监理工程师。
iii张拉过程a先将预应力束预紧，以消除钢绞线松驰状态，并检查孔道轴线、锚具和千斤顶是否在一条直线上，并注意使钢绞线中每根钢丝受力均匀。

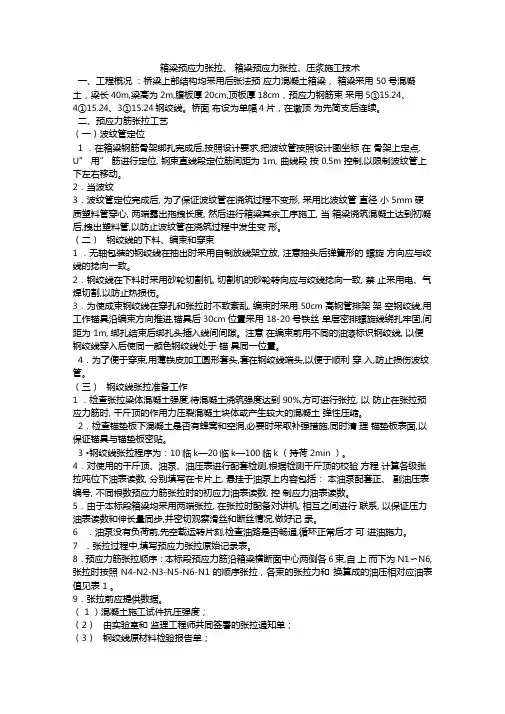

箱梁预应力张拉方案
箱梁预应力张拉、箱梁预应力张拉、压浆施工技术一、工程概况：桥梁上部结构均采用后张法预应力混凝土箱梁，箱梁采用50 号混凝土，梁长40m,梁高为2m,腹板厚20cm,顶板厚18cm，预应力钢筋束采用5①15.24、4①15.24、3①15.24钢绞线。
桥面布设为单幅4片，在墩顶为先简支后连续。
二、预应力筋张拉工艺（一）波纹管定位1 ．在箱梁钢筋骨架绑扎完成后,按照设计要求,把波纹管按照设计图坐标在骨架上定点, U” 用” 筋进行定位, 钢束直线段定位筋间距为1m, 曲线段按0.5m 控制,以限制波纹管上下左右移动。
2．当波纹3．波纹管定位完成后, 为了保证波纹管在浇筑过程不变形, 采用比波纹管直径小5mm 硬质塑料管穿心, 两端露出拖拽长度, 然后进行箱梁其余工序施工, 当箱梁浇筑混凝土达到初凝后,拽出塑料管,以防止波纹管在浇筑过程中发生变形。
（二）钢绞线的下料、编束和穿束1 ．无轴包装的钢绞线在抽出时采用自制放线架立放, 注意抽头后弹簧形的螺旋方向应与绞线的捻向一致。
2．钢绞线在下料时采用砂轮切割机, 切割机的砂轮转向应与绞线捻向一致, 禁止采用电、气焊切割,以防止热损伤。
3．为使成束钢绞线在穿孔和张拉时不致紊乱, 编束时采用50cm 高钢管排架架空钢绞线,用工作锚具沿编束方向推进,锚具后30cm 位置采用18-20 号铁丝单层密排螺旋线绕扎牢固,间距为1m, 绑扎结束后绑扎头插入线间间隙。
注意在编束前用不同的油漆标识钢绞线, 以便钢绞线穿入后使同一颜色钢绞线处于锚具同一位置。
4．为了便于穿束,用薄铁皮加工圆形套头,套在钢绞线端头,以便于顺利穿入,防止损伤波纹管。
（三）钢绞线张拉准备工作1 ．检查张拉梁体混凝土强度,待混凝土浇筑强度达到90%,方可进行张拉, 以防止在张拉预应力筋时, 千斤顶的作用力压裂混凝土块体或产生较大的混凝土弹性压缩。
2．检查锚垫板下混凝土是否有蜂窝和空洞,必要时采取补强措施,同时清理锚垫板表面,以保证锚具与锚垫板密贴。
预应力箱梁预应力张拉、压浆技术交底
预应力箱梁预应力张拉、压浆技术交底一、工程概述本次工程涉及预应力箱梁的施工，预应力的张拉和压浆是保证箱梁结构性能和安全性的关键工序。
为确保施工质量和安全，特进行本次技术交底。
二、施工准备1、材料准备预应力钢绞线：应符合设计要求的规格和性能，具有质量证明书。
锚具：选用符合设计和规范要求的锚具，具有出厂合格证和检验报告。
水泥：采用强度等级不低于 425 级的硅酸盐水泥或普通硅酸盐水泥。
外加剂：根据需要选用适当的外加剂，其质量应符合相关标准。
2、设备准备千斤顶：根据预应力筋的张拉力选择合适的千斤顶，并进行标定和校验。
油压表：与千斤顶配套使用，精度不低于 15 级。
压浆泵：性能良好，能满足压浆要求。
3、技术准备熟悉施工图纸和相关规范，制定施工方案和技术措施。
对施工人员进行技术培训和交底，使其掌握施工工艺和操作要点。
三、预应力张拉1、张拉前的准备工作检查梁体混凝土强度，达到设计强度的 80%以上且龄期不少于 7 天时方可进行张拉。
清理锚垫板上的杂物，检查锚垫板是否与孔道垂直。
安装工作锚具、夹片，并使其均匀受力。
2、千斤顶的安装将千斤顶安装在相应的孔道位置上，使其中心线与孔道中心线重合。
安装工具锚具和夹片，注意工具锚具的孔位应与工作锚具的孔位一致。
3、张拉顺序按照设计要求的张拉顺序进行张拉，一般为先纵向、再横向、最后竖向。
对称张拉，两端同时进行，保持两端伸长量基本一致。
4、张拉力的控制采用张拉力和伸长量双控的方法进行控制，以张拉力为主，伸长量为辅。
张拉力按照设计要求进行分级加载，每级加载后稳压一定时间，测量伸长量。
5、伸长量的测量测量初始伸长量，在千斤顶开始加载前，测量预应力筋的初始长度。
测量各级加载后的伸长量，在每级加载稳压后，测量预应力筋的伸长量。
测量终了伸长量，在达到设计张拉力后，测量预应力筋的终了伸长量。
6、实际伸长量的计算实际伸长量等于从初应力至最大张拉力之间的实测伸长量加上初应力以下的推算伸长量。

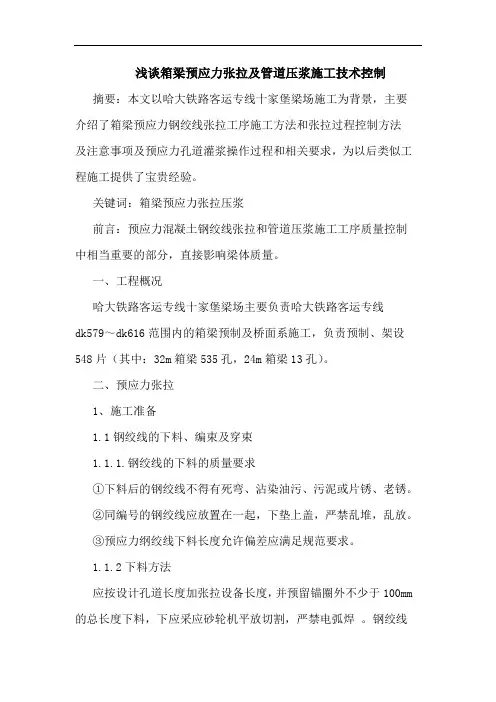

箱梁预应力张拉及管道压浆施工技术控制
浅谈箱梁预应力张拉及管道压浆施工技术控制摘要：本文以哈大铁路客运专线十家堡梁场施工为背景，主要介绍了箱梁预应力钢绞线张拉工序施工方法和张拉过程控制方法及注意事项及预应力孔道灌浆操作过程和相关要求，为以后类似工程施工提供了宝贵经验。
关键词：箱梁预应力张拉压浆前言：预应力混凝土钢绞线张拉和管道压浆施工工序质量控制中相当重要的部分，直接影响梁体质量。
一、工程概况哈大铁路客运专线十家堡梁场主要负责哈大铁路客运专线dk579～dk616范围内的箱梁预制及桥面系施工，负责预制、架设548片（其中：32m箱梁535孔，24m箱梁13孔）。
二、预应力张拉1、施工准备1.1钢绞线的下料、编束及穿束1.1.1.钢绞线的下料的质量要求①下料后的钢绞线不得有死弯、沾染油污、污泥或片锈、老锈。
②同编号的钢绞线应放置在一起，下垫上盖，严禁乱堆，乱放。
③预应力纲绞线下料长度允许偏差应满足规范要求。
1.1.2下料方法应按设计孔道长度加张拉设备长度，并预留锚圈外不少于100mm 的总长度下料，下应采应砂轮机平放切割，严禁电弧焊。
钢绞线切割完后须按各束理顺，并间隔1.5m用铁丝捆扎编束，同一束钢绞线应顺畅扭结，同束钢绞线应尽量做到是同一盘内的钢绞线。
1.1.3钢绞线下料钢绞线下料采用拉直下料方法，在保证其顺直状态下长度，做出切割标记，用无齿锯在标记处切断钢绞线。
切割前应在切割口两侧各5cm处先用铁丝绑扎。
1.1.2钢绞线的编束①钢绞线编束的质量对其应力均匀与否影响较大。
为使各根钢绞线松紧一致，钢绞线必须在平直状态下编束。
②编束宜在平直的场地进行，并用带孔眼的梳板进行编扎，以保证各根钢绞线顺直。
③编束所用的梳板可用8mm厚的钢板制作，孔径φ18mm，孔间距28mm,孔眼布置与相应锚具孔的布置相同。
1.1.3钢绞线穿束1.1.3.1穿束前，应在编好束的钢绞线前进端距端部3～5cm部位用绑线绑扎一道，减少穿束阻力。
1.1.3.2锚垫板上及喇叭口沾附的砂浆清除干净，当发现孔道内可能有积水时，穿束前应用高压风吹干孔道内的水分。
预制箱梁张拉、压浆施工工艺及注意事项
预制箱梁张拉、压浆施工工艺及注意事项1：预制箱梁张拉工艺及注意事项一：引言1.1 概述1.2 目的1.3 适用范围二：预制箱梁张拉施工准备工作2.1 材料准备2.1.1 预制箱梁2.1.2 钢绞线2.1.3 张拉设备2.2 设备安装及调试2.2.1 吊装设备安装2.2.2 张拉设备调试2.3 张拉标线布置2.4 支座安装三：预制箱梁张拉工艺流程 3.1 初始张拉3.1.1 张拉锚固点选择 3.1.2 张拉力确定3.1.3 张拉顺序3.2 中间张拉3.2.1 张拉段选择3.2.2 张拉控制3.2.3 张拉力监测3.3.1 张拉力确定3.3.2 张拉力监测3.3.3 张拉锚固四：张拉后处理4.1 后张拉检查4.2 预应力损失监测4.3 张拉锚固处理4.4 记录及资料归档五：注意事项5.1 安全注意事项5.2 张拉控制5.3 张拉设备维护保养5.4 预制箱梁养护要求六：附件法律名词及注释：1. 预应力：指在构件或结构体系的工作状态之前，在构件或结构体系内施加的在一定时期内对抗全部或部分预计荷载的永久应力系统。
2. 预制箱梁：是一种施工工艺先将混凝土梁预制成箱体形状，再按一定工艺和张拉方法施加预应力。
3. 张拉力：通过张拉设备施加到钢绞线上的力。
2：压浆施工工艺及注意事项一：引言1.1 概述1.2 目的1.3 适用范围二：压浆施工准备工作2.1 材料准备2.1.1 压浆料2.1.2 施工设备及工具 2.2 设备安装及调试2.2.1 压浆设备安装 2.2.2 压浆设备调试 2.3 压浆前表面处理2.3.1 清理表面杂物 2.3.2 清除松散部分 2.3.3 补平不平整部分三：压浆施工工艺流程3.1 压浆料配制3.1.1 材料比例3.1.2 搅拌过程3.1.3 质量检验3.2 压浆施工顺序3.2.1 施工区域划分3.2.2 压浆施工流程3.2.3 压浆厚度控制四：压浆施工质量控制4.1 压浆厚度检查4.2 压浆粘结力检测4.3 压浆强度检验五：注意事项5.1 安全注意事项5.2 施工环境控制5.3 压浆设备维护保养5.4 压浆施工质量控制六：附件法律名词及注释：1. 压浆：指将特定配比的压浆料加压施工到混凝土结构表面，用于填充表面颗粒间隙、提高表面强度和耐久性的施工工艺。
预应力箱梁张拉及管道压浆课件
合理布置预应力筋
03
根据设计要求，合理布置预应力筋的位置和数量，以确保预应
力的有效传递和分布。
02 预应力箱梁张拉施工流程
施工前的准备
01
02
03
施工计划与组织
制定详细的施工计划，明 确各阶段的任务、时间节 点和人员分工。
施工现场勘察
对施工现场进行实地勘察 ，了解地形、地质、水文 等条件，以便合理安排施 工。
某高速公路的预应力箱梁管道压浆施工案例
总结词：技术创新
详细描述：该高速公路的预应力箱梁管道压浆施工采用了新型的压浆材料和技术，提高了压浆质量和耐久性，减少了后期维 护成本，为类似工程提供了有益的经验。
某大型水利工程的预应力细描述
该大型水利工程的预应力箱梁张拉及管道压浆综合施工，不仅保证了工程的安 全性和稳定性，还提高了工程的经济效益和社会效益，为水利工程建设提供了 有益的参考。
01
张拉力不足或过大
03
张拉顺序不正确
02
张拉时机不当
04
张拉过程中的滑丝、断丝现象
管道压浆过程中的常见问题及解决方案
01
压浆不饱满
02
03
04
压浆过程中出现的气泡
压浆后出现收缩或裂纹
压浆材料不合格或配比不当
05 工程实例分析
某大桥的预应力箱梁张拉施工案例
总结词：成功应用
详细描述：该大桥的预应力箱梁张拉施工采用了先进的张拉工艺，确保了预应力 的有效传递和梁体的稳定性，成功地实现了桥梁的承载能力和耐久性要求。
03
改善结构性能
预应力张拉可以改善箱梁的受力性能，提高结构的稳定 性和安全性。
预应力箱梁张拉的基本原理
通过施加外力使箱梁产生预压应力
后张法预制箱梁预应力张拉及压浆工艺
后张法预制箱梁预应力张拉及压浆工艺摘要：随着社会的不断进步和经济的快速发展，以及人们对公路的服务水平和行车舒适度的要求也是越来越高，后张法预制的箱梁在我国的桥梁的施工中的应用也是越来越广泛。
箱梁不仅仅适应能力强，可以因地制宜，而且还具有很高的经济型和合理性，施工较为方便，且简洁美观，因此，箱梁的使用不仅仅可以适应当前的发展，还可以提供一系列的优点。
关键词：后张法；预制箱梁；预应力张拉；压浆工艺前言后张预应力，即先预制构件，待构件达到设计强度后，对力筋进行张拉，通过锚具的作用，将力筋固定在构件之上，然后利用其构件和力筋上产生的收缩力，经过锚具传递给构件，使得构件内部建立起一种压实力。
后张预应力孔道的压浆情况直接关系到预应力构件的稳定性和耐久性。
因此，必须要重视其后张法预应力孔道的压浆工艺。
1.预应力筋张拉工艺1.1、波纹管定位在进行箱梁钢筋骨架绑扎完成之后，需要对波纹管的位置进行定点，按照设计图的坐标在骨架上的精确定点，用“U”筋进行定位，钢束的直线段的间距应该为1米左右，在曲线段则是按照0.5米的间距进行定位，防止其波纹管上下右移动。
为了保证其预留孔道位置的精确，梁端模板也采用钢板进行制作，锚垫板使用螺栓固定在端模之上，端模和侧模之间使用螺栓进行控制，确保梁长和锚垫板之间的位置。
在波纹管进行连接的时候，为了保证其接头的顺直和牢固，可以加上套管，并且要采用透明交代密封处理进行接头。
在波纹管定位确定之后，为了保证其波纹管在浇筑的过程中不会发生变形的情况，采用比波纹管的直径稍微小一点的硬质塑料管穿心，以防止波纹管在浇筑过程中发生变形。
1.2、钢绞线的下料、编束和穿束采用自制放线架立方的方式抽出，无轴包装的钢绞线，注意抽头后弹簧形的螺旋方向应该和绞线的捻向一样。
钢绞线在下料的时候应该采取砂轮切割机，切割机的砂轮转向应该和绞线的捻向一样，为了防止其热损伤，禁止采用电气焊切割。
钢绞线在进行编束的时候，每隔一段距离应该使用18号到20号的铁丝绑扎成束。
张拉、压浆作业指导书(箱梁)
包茂高速西安至铜川高速公路改扩建项目XXXXXX合同段预制箱梁预应力张拉、压浆作业指导书编制：复核：审批：接收：XXXXXX标项目经理部2009 年5月箱梁预应力张拉、压浆作业指导书一、预应力张拉工艺（1）张拉设备1)、张拉力大小为250t穿心式油压千斤顶4台；2)、与OVM15-5、15-4配套的工具锚各4套。
3)、油泵压力表随千斤顶配套使用，每油泵二块压力表，一块控制张拉力，一块控制回油力。
对油压表的精度不宜低于1.5级，张拉千斤顶的摩阻力已在标定中得到校正，锚具口的摩阻损失系数设计已考虑。
4)、其他附属设备，张拉工作平台2个。
（2）张拉顺序钢束采用两端对称张拉，张拉顺序为N1、N3、N2、N4号钢束。
（3）张拉操作1)、张拉前注意将锚垫板面与其喇叭管内的砼残碴清除干净，并清除钢绞线上的锈蚀与泥浆。
2)、安装千斤顶与锚板：首先上好工作锚板，并将工作夹片均匀打紧并外露一致，接着穿束上好限位板，然后用铁葫芦吊起千斤顶，穿入钢绞线，再上工具锚。
张拉前必须调整好千斤顶的位置，使张拉力的作用线与张拉头孔道末端的切线重合，同时也要调整工具锚的孔位与工作锚的孔位排列一致，以防钢绞线各索在千斤顶穿心孔内不平行。
3)、为了工具锚拆卸方便，安装前应在工具夹片外锥面涂抹退锚灵(用蜡50%+机油50%配成)。
4)徐徐启动油泵，千斤顶送油工作。
5)张拉到由试验确定的初始张拉力停止送油，续油表数，量取千斤顶伸长量记录。
6)纵向钢绞线整束张拉时，第一步：张拉从0→10%δk，此时作为张拉的基本点，同时做好伸长值测量的起点标记。
持荷2分钟后锚固第二步：张拉从10%δk→20%δk→100%δk，7)检查实际伸长量和理论伸长量，其差值＜±6%，则认为通过，否则要找原因。
8)开启油阀，退卸千斤顶。
9)记录表签字后交技术员，监理认可。
二、预应力管道压浆，割束，封锚（1）预应力管道压浆预应力筋均采用真空压浆。
为了确保压浆质量，预先做1~2根管道压浆试验。
箱梁预应力张拉方案
箱梁预应力张拉、箱梁预应力张拉、压浆施工技术一、工程概况：桥梁上部结构均采用后张法预应力混凝土箱梁，箱梁采用 50 号混凝土，梁长 40m，梁高为 2m，腹板厚 20cm，顶板厚 18cm，预应力钢筋束采用5Φ15.24、4Φ15.24、3Φ15.24 钢绞线。
桥面布设为单幅 4 片，在墩顶为先简支后连续。
二、预应力筋张拉工艺（一）波纹管定位1．在箱梁钢筋骨架绑扎完成后，按照设计要求，把波纹管按照设计图坐标在骨架上定点，U” 用” 筋进行定位，钢束直线段定位筋间距为 1m，曲线段按 0.5m 控制，以限制波纹管上下左右移动。
2．当波纹3．波纹管定位完成后，为了保证波纹管在浇筑过程不变形，采用比波纹管直径小 5mm 硬质塑料管穿心，两端露出拖拽长度，然后进行箱梁其余工序施工，当箱梁浇筑混凝土达到初凝后，拽出塑料管，以防止波纹管在浇筑过程中发生变形。
（二）钢绞线的下料、编束和穿束1．无轴包装的钢绞线在抽出时采用自制放线架立放，注意抽头后弹簧形的螺旋方向应与绞线的捻向一致。
2．钢绞线在下料时采用砂轮切割机，切割机的砂轮转向应与绞线捻向一致，禁止采用电、气焊切割，以防止热损伤。
3．为使成束钢绞线在穿孔和张拉时不致紊乱，编束时采用 50cm 高钢管排架架空钢绞线，用工作锚具沿编束方向推进，锚具后 30cm 位置采用 18-20 号铁丝单层密排螺旋线绕扎牢固，间距为 1m, 绑扎结束后绑扎头插入线间间隙。
注意在编束前用不同的油漆标识钢绞线，以便钢绞线穿入后使同一颜色钢绞线处于锚具同一位置。
4．为了便于穿束，用薄铁皮加工圆形套头，套在钢绞线端头，以便于顺利穿入，防止损伤波纹管。
（三）钢绞线张拉准备工作1．检查张拉梁体混凝土强度，待混凝土浇筑强度达到 90%，方可进行张拉，以防止在张拉预应力筋时，千斤顶的作用力压裂混凝土块体或产生较大的混凝土弹性压缩。
2．检查锚垫板下混凝土是否有蜂窝和空洞，必要时采取补强措施，同时清理锚垫板表面，以保证锚具与锚垫板密贴。
张拉、压浆及控制要点
第一章张拉顺序现浇预应力箱梁混凝土实测立方体强度和弹性模量达到设计强度的90%且龄期达到7天后方可张拉预应力束。
钢束张拉时应在初始张拉力（可取设计张拉吨位的10%~15%）状态下做出标记，以便直接测定各钢绞线的引伸量。
所有钢束张拉均按张拉力和引伸量双控标准控制，实际引伸量与理论引伸量误差应在6%以内。
每一级荷载张拉完均应实测钢束伸长量，并和理论伸长量进行比较，误差应在规定范围之内，否则应查明原因后再张拉。
西线南段及连接线主线桥现浇预应力混凝土箱梁、匝道桥现浇预应力混凝土箱梁以及跨胥江悬浇梁预应力混凝土箱梁预应力张拉顺序详见以下内容：（1）主线桥现浇预应力混凝土箱梁钢束张拉顺序：部分横梁钢束→纵向腹板钢束（先上后下）→纵向顶板钢束→纵向底板钢束→剩余横梁钢束→桥面板横桥向钢束。
纵向顶、底板钢束的张拉原则为先长后短。
匝道桥纵向钢束的张拉顺序与主线桥相同。
（2）跨胥江悬浇梁预应力张拉顺序：①跨胥江悬浇0#块，混凝土达到95%设计强度及弹性模量，且混凝土龄期不小于7天后，依次张拉纵向预应力钢束、中横梁横向预应力钢束和竖向预应力筋，并分批灌浆。
钢索张拉时，必须对称张拉，先张拉腹板束，再张拉顶板束。
竖向预应力筋张拉时，从墩顶向合拢段方向依次对称张拉。
②悬浇梁1、1’#块，混凝土达到95%设计强度及弹性模量，且混凝土期不小于7天后，依次张拉纵向预应力钢束、竖向预应力筋，并分批灌浆。
钢索张拉时，必须对称张拉，先张拉腹板束，再张拉顶板束。
竖向预应力筋张拉时，从墩顶向合拢段方向依次对称张拉，从1、1’#块以后竖向预应力可推迟1~2个节段张拉。
③悬浇梁2、2’#块，混凝土达到95%设计强度及弹性模量，且混凝土期不小于7天后，依次张拉顶板预应力钢束、略放松挂篮前支点后，再张拉腹板钢束、竖向预应力筋，并分批灌浆。
重复以上步骤，对称平衡施工4#-8#、4’#-8’#块。
④对称拆除边跨及中跨挂篮，安装边跨吊模，合拢段两侧水箱各压重并安装合拢段支撑，临时张拉T10合拢束50T，浇筑边跨合拢段9’#块，并不断减少压重。
张拉、压浆及控制要点
第一章张拉顺序现浇预应力箱梁混凝土实测立方体强度和弹性模量达到设计强度的90加龄期达到7天后方可张拉预应力束。
钢束张拉时应在初始张拉力(可取设计张拉吨位的10%~15%状态下做出标记，以便直接测定各钢绞线的引伸量。
所有钢束张拉均按张拉力和引伸量双控标准控制，实际引伸量与理论引伸量误差应在6%以内。
每一级荷载张拉完均应实测钢束伸长量，并和理论伸长量进行比较，误差应在规定范围之内，否则应查明原因后再张拉。
西线南段及连接线主线桥现浇预应力混凝土箱梁、匝道桥现浇预应力混凝土箱梁以及跨胥江悬浇梁预应力混凝土箱梁预应力张拉顺序详见以下内容：(1)主线桥现浇预应力混凝土箱梁钢束张拉顺序：部分横梁钢束一纵向腹板钢束(先上后下)f纵向顶板钢束f 纵向底板钢束f剩余横梁钢束f桥面板横桥向钢束。
纵向顶、底板钢束的张拉原则为先长后短。
匝道桥纵向钢束的张拉顺序与主线桥相同。
(2)跨胥江悬浇梁预应力张拉顺序：①跨胥江悬浇0#块，混凝土达到95%S计强度及弹性模量，且混凝土龄期不小于7天后，依次张拉纵向预应力钢束、中横梁横向预应力钢束和竖向预应力筋，并分批灌浆。
钢索张拉时，必须对称张拉，先张拉腹板束，再张拉顶板束。
竖向预应力筋张拉时，从墩顶向合拢段方向依次对称张拉。
②悬浇梁1、1' #块，混凝土达到95%S计强度及弹性模量，且混凝土期不小于7天后，依次张拉纵向预应力钢束、竖向预应力筋，并分批灌浆。
钢索张拉时，必须对称张拉，先张拉腹板束，再张拉顶板束。
竖向预应力筋张拉时，从墩顶向合拢段方向依次对称张拉，从1、1' #块以后竖向预应力可推迟1~2个节段张拉。
③悬浇梁2、2' #块，混凝土达到95%S计强度及弹性模量，且混凝土期不小于7天后，依次张拉顶板预应力钢束、略放松挂篮前支点后，再张拉腹板钢束、竖向预应力筋，并分批灌浆。
重复以上步骤，对称平衡施工4#-8#、4' #-8 ' #块。
④对称拆除边跨及中跨挂篮，安装边跨吊模，合拢段两侧水箱各压重并安装合拢段支撑，临时张拉T10合拢束50T，浇筑边跨合拢段9' #块，并不断减少压重。
箱梁预应力张拉及压浆
箱梁预应力张拉及压浆箱梁预应力张拉及压浆一、引言 箱梁预应力张拉及压浆是在桥梁施工中常用的一种技术，旨在提高桥梁的承载能力和安全性能。
本文将详细介绍箱梁预应力张拉及压浆的基本概念、施工步骤和注意事项。
二、箱梁预应力张拉 1. 概念与作用 箱梁预应力张拉是通过在箱梁中设置预应力钢束，通过对钢束进行张拉来使其产生预应力，以提高梁体的承载能力和抗裂性能。
2. 钢束选择与布置 在进行箱梁预应力张拉之前，需要根据设计要求选择合适的预应力钢束，并进行合理的布置，保证梁体力学性能的满足。
3. 张拉设备及工艺 箱梁预应力张拉过程中需要使用特定的设备和工艺进行操作，包括张拉机、张拉锚具、张拉角度控制等，本节将详细介绍这些设备的使用方法和操作要点。
4. 张拉控制与监测 在进行箱梁预应力张拉过程中，需要进行全程控制和监测，确保预应力钢束达到设计要求的张拉力和锚固长度，以及钢束与梁体之间的紧密结合。
三、箱梁压浆 1. 压浆概念与作用 箱梁压浆是指将浆料注入预制的孔洞中，填充梁体内部空隙，提高梁体的整体性能和防水性能。
2. 浆料选择与配比 选择适合的压浆浆料和配比，是箱梁压浆施工的重要环节，本节将介绍常用的浆料类型和配比要求。
3. 压浆设备与工艺 箱梁压浆需要使用专用的设备和工艺进行操作，包括压浆泵、压浆管道、浆料注入等，本节将详细介绍这些设备的使用方法和操作要点。
4. 压浆控制与监测 在进行箱梁压浆过程中，需要进行压力控制和注浆量监测，以确保浆料充分填充梁体内部空隙，并满足设计要求的防水性能。
四、施工注意事项 1. 施工环境要求 在进行箱梁预应力张拉及压浆施工时，需要满足一定的施工环境要求，包括温度、湿度、露天施工等，本节将介绍这些要求及其影响。
2. 施工安全措施 在进行箱梁预应力张拉及压浆施工时，需要严格落实相应的施工安全措施，保障工人和设备的安全，本节将介绍常用的安全措施及其应注意的事项。
3. 质量控制与验收要求 进行箱梁预应力张拉及压浆施工前后需要进行质量控制和验收，以确保施工质量符合设计要求，本节将介绍常用的控制和验收方法。
箱梁预应力张拉、压浆施工技术
串圈高新技术 仑业
Ｃｈｎ － ｃ ｅ ｐｉｅ ｉａＨｉＴｅ ｈＥｎｔｒ ｒ ｓ ｓ
Ｎ０．６ ２ ０ １ ．０１
（ ｕ ｕａ ｖｔＮ １ １ Ｃ ｍ ｌｉ ｙ Ｏ． ） ｔｅ ５
箱梁预 应力张拉 、压 浆施工 技术
刘 向伟
（ 中铁七局 集 团第三工程有 限公 司 ， 陕西 西安 ７０ ３ ） １０８ 摘要 ： 文章 结合工程 实例 ｚｇ ＿技 术 的角度讲述 了箱 梁预 应力 筋张拉 、 道压浆施 工技 术 。 ｋ￣－ ｒ ． 孔 并对桥 面连 续 负弯矩 管道
压浆的注意事项和操作规 范等进行 了介绍， 希望对同类工程施工提供施工参考和经验借鉴。
一
按照设计 要求为两端 对称张拉 ， 端用 ４ １０千斤顶 ， 两 台 ５ｔ 另备用 ２台 ， 张拉操作如下 ： 具体 １安装锚具 ， 清洗过 的夹 片按 顺序依次嵌入钢丝 圈内 ， ． 将 用 ２ｒ ５ ｍ钢 管配 合手锤轻 轻敲击 ， 其加紧预应 力筋 ， 片 ａ 使 夹 外露 长度要整齐一 致 。 ２ ．安 装 限位板 、 千斤 顶 ， 千斤 顶套入 钢绞线再 安装 工 将 具锚（ 于拆除工 具锚 安装前 夹片包裹塑料 纸 ） 行初张拉 ， 便 ， 进 开动油泵， 使千斤顶油缸进油。初张拉后调整千斤顶位置， 使
力油表读数 。
、
工程 概况
国家 高速公路 十堰至 天水联络 线（ ７ １ ） Ｇ ０ 陕西境石 泉至 １ 上元观段 Ｈ Ｃ ４标位于 陕西省汉 中市西乡县 ， —０ 本工程包括 桥 梁 ６ 桥梁上部结构均采用后张法预应力混凝土箱梁， 座： 箱梁 采用 ５ 混凝 土 ， 长 ４ ｍ， 高 为 ２ 腹 板厚 ２ ｅ 顶板 ０号 梁 ０ 梁 ｍ， ０ｍ， 厚 １ｃ 预应 力 钢 筋 束采 用 ５ ｌ ． 、 西１ ． 、 西１．４钢 ８ｍ， ５２ ４ ５２ ３ ５２ ４ ４ 绞线 。桥面布设 为单幅 ４片， 在墩顶 为先简支后连续 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱梁预应力张拉、压浆技术交底书交底单位名称：中铁四局东方大道快速路高架项目3标项目经理部
编号：
③检查作业脚手架是否齐备、安全；
④准备好平面和垂直搬运工具；
⑤张拉设备不能被雨淋湿，要准备有防雨设备。
八．压浆设备选定
1压浆设备
本工程预应力孔道压浆采用真空辅助压浆工艺，除传统的压浆施工设备外还需要配备真空泵、空气滤清器及配件等。
真空泵采用SZ-Z型，抽气速率为2m2/min，极限真空为4000Pa，功率为4kw。
空气滤清器采用QSL-20型。
真空辅助压浆设备布置如下图：
2校验
校验抽真空泵和压浆泵的工作性能，特别是压力表的读数是否正常，确保压浆过程顺利进行。
九．预应力管道的安装
（1）预应力管道的安装应和钢筋安装同时进行，要注意组织好钢筋和波纹管安装顺序。
（2）纵向预应力管道采用预埋塑料波纹管。
波纹管外观应清洁，内外表面无油污，无引起锈蚀的附着物，无孔洞和不规则的折皱，咬口无开裂、无脱扣。
波纹管的接长采用接头管，两端用密封胶带封裹，以防接头处漏浆。
（3）预应力安装时严格按图纸设计给定孔道坐标位置固定，要求保证安装的竖向，横向
交底人：复核人：接收人：日期：。
