《电子设计基础》课程设计报告模板
电子课程设计报告华理
电子课程设计报告华理一、课程目标知识目标：1. 让学生掌握电子技术基础理论知识，理解电子元件的工作原理及电路组成。
2. 帮助学生了解电子课程涉及的公式和定律，如欧姆定律、基尔霍夫定律等。
3. 使学生能够分析简单的电子电路，并运用所学知识进行计算。
技能目标：1. 培养学生动手操作能力，能够正确使用电子仪器、仪表进行实验。
2. 培养学生具备初步的电路设计、调试和故障排除能力。
3. 提高学生的团队协作能力，学会与他人合作完成电子课程设计。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学生探索科学技术的热情。
2. 培养学生严谨、认真的学习态度，养成良好实验操作习惯。
3. 增强学生的环保意识，关注电子技术在实际应用中的节能、减排问题。
课程性质分析：本课程为电子技术基础课程，旨在使学生掌握电子技术基本知识和技能，为后续专业课程打下基础。
学生特点分析：学生为华理初中年级学生，具备一定的物理基础，对电子技术有一定的好奇心，但动手能力和实际问题解决能力有待提高。
教学要求：1. 注重理论与实践相结合，强化实验操作训练。
2. 结合生活实例，提高学生的实际应用能力。
3. 创设互动、合作的课堂氛围，培养学生的团队协作精神。
二、教学内容1. 电子元件基本知识：介绍常用电子元件如电阻、电容、电感、二极管、晶体管等的工作原理、符号表示及主要参数。
教材章节：第一章 电子元件2. 电路分析基础：讲解欧姆定律、基尔霍夫定律，引导学生分析简单串联、并联及混联电路。
教材章节：第二章 电路分析基础3. 电子电路设计：介绍电路设计的基本步骤，以实际案例为例，指导学生完成简单电子电路的设计。
教材章节：第三章 电子电路设计4. 电路实验与调试：组织学生进行基础电路实验，学习使用电子仪器、仪表，掌握电路调试及故障排除方法。
教材章节：第四章 电路实验与调试5. 电子技术应用：结合生活实例，讲解电子技术在日常生活中的应用，提高学生的实际应用能力。

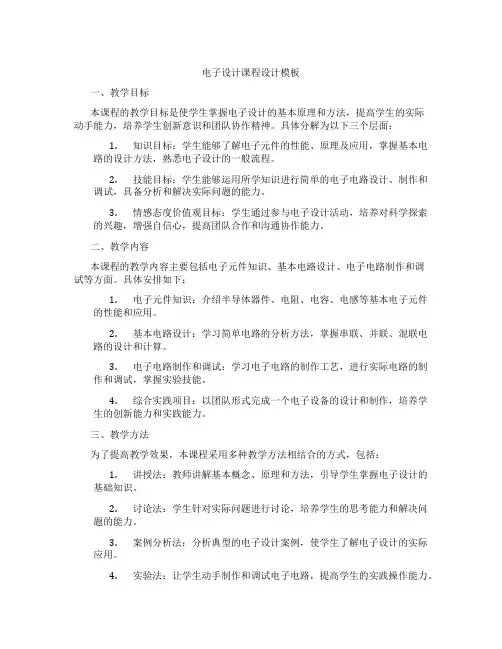

电子设计课程设计模板
电子设计课程设计模板一、教学目标本课程的教学目标是使学生掌握电子设计的基本原理和方法，提高学生的实际动手能力，培养学生创新意识和团队协作精神。
具体分解为以下三个层面：1.知识目标：学生能够了解电子元件的性能、原理及应用，掌握基本电路的设计方法，熟悉电子设计的一般流程。
2.技能目标：学生能够运用所学知识进行简单的电子电路设计、制作和调试，具备分析和解决实际问题的能力。
3.情感态度价值观目标：学生通过参与电子设计活动，培养对科学探索的兴趣，增强自信心，提高团队合作和沟通协作能力。
二、教学内容本课程的教学内容主要包括电子元件知识、基本电路设计、电子电路制作和调试等方面。
具体安排如下：1.电子元件知识：介绍半导体器件、电阻、电容、电感等基本电子元件的性能和应用。
2.基本电路设计：学习简单电路的分析方法，掌握串联、并联、混联电路的设计和计算。
3.电子电路制作和调试：学习电子电路的制作工艺，进行实际电路的制作和调试，掌握实验技能。
4.综合实践项目：以团队形式完成一个电子设备的设计和制作，培养学生的创新能力和实践能力。
三、教学方法为了提高教学效果，本课程采用多种教学方法相结合的方式，包括：1.讲授法：教师讲解基本概念、原理和方法，引导学生掌握电子设计的基础知识。
2.讨论法：学生针对实际问题进行讨论，培养学生的思考能力和解决问题的能力。
3.案例分析法：分析典型的电子设计案例，使学生了解电子设计的实际应用。
4.实验法：让学生动手制作和调试电子电路，提高学生的实践操作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高课堂教学效果。
4.实验设备：为学生提供充足的实验设备，保证实验教学的顺利进行。
五、教学评估本课程的评估方式包括平时表现、作业、考试等多个方面，以全面客观地评价学生的学习成果。
电子课程设计模板
电子课程设计模板一、教学目标本课程的教学目标是让学生掌握电子学的基本知识，包括电子元件、电路原理和电子设备的工作原理。
学生应能识别和应用常见的电子元件，如电阻、电容、电感等，并理解它们在电路中的作用。
此外，学生还应掌握基本的电路分析方法，如欧姆定律、基尔霍夫定律等，并能应用于实际问题的解决中。
在技能目标方面，学生应能够使用常见的电子测试仪器，如万用表、示波器等，进行电路的测试和调试。
在情感态度价值观目标方面，学生应培养对电子学的兴趣和好奇心，培养探索和创新的精神，并能够意识到电子技术在现代社会中的重要性和应用。
二、教学内容本课程的教学内容主要包括电子元件的学习、电路原理的分析和电子设备的应用。
首先，将介绍电子元件的基本概念和特性，包括电阻、电容、电感等，并通过实验让学生亲自操作和测试这些元件。
接着，将讲解电路原理，包括欧姆定律、基尔霍夫定律等，并通过实际电路的分析和模拟让学生理解电路的工作原理。
最后，将介绍电子设备的工作原理和应用，如放大器、滤波器、振荡器等，并通过实验让学生亲身体验电子设备的功能和操作。
三、教学方法为了实现教学目标，将采用多种教学方法相结合的方式进行教学。
首先，将采用讲授法，向学生讲解电子元件的基本概念和特性，以及电路原理的分析和电子设备的应用。
同时，将鼓励学生参与讨论，通过提问和回答问题来加深对知识的理解和记忆。
其次，将采用案例分析法，通过分析实际电路的案例，让学生学会将理论知识应用于实际问题的解决中。
此外，还将进行实验教学，让学生亲自动手操作电子元件和设备，通过实践来加深对电路原理和设备应用的理解。
四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。
教材将是主要的教学资源，将选用权威和实用的电子学教材，为学生提供系统的知识学习。
参考书将提供更多的学习资料和案例，供学生深入研究和参考。
多媒体资料将用于辅助教学，如电路原理的动画演示、实验操作的视频教程等，以丰富学生的学习体验。
课程设计报告模板
厦门大学电子技术课程设计报告课题：专业：班级：学号：姓名：指导教师：时间：目录目录目录 (X)摘要 (X)第一章设计目的 (x)第二章设计任务 (x)2.1 XXXXXX (x)2.2 XXXXXX (x)第三章方案设计与论证 (x)3.1 XXXXXXXXX (x)3.2 XXXXXXXXX (x)3.3 XXXXXXXXXXX (x)3.4 XXXXXXXXXX (x)第四章原理分析与仿真 (x)3.1 XXXXXXXXX (x)3.2 XXXXXXXXX (x)3.3 XXXXXXXXXXX (x)3.4 XXXXXXXXXX (x)第五章电路安装与调试............................................................ 错误！未定义书签。
4.1 电路安装........................................................................ 错误！未定义书签。
4.1.1XXXXX ................................................................. 错误！未定义书签。
4.1.2XXXX .................................................................... 错误！未定义书签。
4.1.3XXXXXX .............................................................. 错误！未定义书签。
4.1.4XXXXXX .............................................................. 错误！未定义书签。
4.1.5XXXXXX .............................................................. 错误！未定义书签。
简单的电子课程设计报告
简单的电子课程设计报告一、教学目标本课程的教学目标是使学生掌握电子学的基本概念、原理和实验技能，培养学生对电子学的兴趣和好奇心，提高学生的问题解决能力和创新意识。
具体来说，知识目标包括：了解电子学的基本概念和原理，掌握基本的电子实验技能，能够阅读和理解电子电路图。
技能目标包括：能够使用电子仪器和设备进行实验，能够分析和解决电子电路问题，能够设计和制作简单的电子电路。
情感态度价值观目标包括：培养学生对电子学的兴趣和好奇心，培养学生的问题解决能力和创新意识，培养学生的团队合作和沟通能力。
二、教学内容根据课程目标，教学内容主要包括电子学的基本概念、原理和实验技能。
具体来说，教学大纲如下：第1周：电子学简介，电子元件，电子电路的基本概念和原理。
第2周：电子电路的分析和设计方法，电子电路的实验操作和测量。
第3周：数字电路的基本概念和原理，数字电路的分析和设计方法。
第4周：数字电路的实验操作和测量，数字电路的应用实例。
三、教学方法为了实现课程目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。
具体来说，我们将通过讲授法向学生传授电子学的基本概念和原理，通过讨论法引导学生进行思考和讨论，通过案例分析法让学生了解电子电路的实际应用，通过实验法让学生掌握电子电路的实验技能。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备相应的教学资源，包括教材、参考书、多媒体资料和实验设备。
具体来说，我们将使用《电子学导论》作为教材，为学生提供相关的参考书籍和多媒体资料，准备实验设备和仪器，以便学生进行实验操作。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采用多种评估方式，包括平时表现、作业、考试等。
具体来说，平时表现将占总分的一定比例，主要评估学生的课堂参与度、提问回答、小组讨论等；作业将占总分的一定比例，主要评估学生的理解力和应用能力；考试将占总分的一定比例，主要评估学生的知识掌握和问题解决能力。
西科大电子设计基础课程设计全
《电子设计基础》课程报告设计题目：变调警笛电路设计学生班级：通信1303学生学号：学生姓名：指导教师：黎恒时间：2015.7.2西南科技大学信息工程学院实验一基于Protel的电路图编辑一、实验目的1. 了解Protel 99SE的功能。
2. 了解库文件中常用的元器件的位置及功能。
3. 了解常用元器件的属性、封装等信息。
4. 掌握Protel 99SE绘制电路原理图的基本步骤。
二、实验内容本次实验设计采用在Protel 99S E的平台下来设计相关的电路原理图以及PCB设计；因为Protel 99SE是一款稳定、小巧、功能强大的电脑PCB设计软件，在Windows2000/xp下均能完美运行，另外它的功能也比较全面设计流程很清晰明了；因此采用在该平台下设计是一个很好的选择。
实验要求发光二极管按照“渐亮—渐灭—渐亮……”的方式进行闪烁，系统的核心器件为运算放大器U1A和U1B（同一双运放集成器件U1内部的两个运算放大器单元）。
同时采用“退耦电容”的方式来滤除经电源连接线传至电路的高频噪声。
实验步骤包括：（1）了解涉及到的元器件：电阻器、电解电容、运算放大器、无电性电容、接插件、发光二极管、晶体管、电源、地线。
（2）加载库文件，在库文件中找到对应的元器件。
（3）在原理图绘图窗口中对元件进行调整及属性修改，并对元器件进行封装。
（4）对已经布局好的元件进行电气连接、电气节电放置以及布置电源和地线。
（5）最后进行绘制总线、放置总线分支、放置网络标号。
电路原理图：三、实验总结这是我们第一次通过Protel 99 SE来绘制简单的电路原理图，第一次接触这个软件感觉还有一点陌生，在做实验时暴露了很多的问题，比如对于一些基本的操作或者在浏览器件时还不是很熟悉这些操作；不过在老师讲解了一遍以后，在对于简单原理图的绘制时就显得要稍微轻松一点；总的来说这次试验是很有意义的，又让我们了解一种新的工具，在对于将来的工作经验上有了一定的积累。
电子课程设计报告
电子课程设计报告一、课程介绍：本课程名为“电子课程设计”，旨在通过深入浅出的教学方法，使学员掌握电子课程设计的基本原理和方法。
课程将围绕电子元件、电路分析、电子设计自动化（EDA）工具的使用以及实际电路的设计与测试展开，以培养学员的电子设计能力和创新思维。
预期成果是学员能够熟练运用所学知识独立完成电子电路的设计与制作，并具备进一步学习电子工程相关领域知识的能力。
课程背景是基于当前电子技术的快速发展和在各个行业的广泛应用。
在智能制造、物联网、可穿戴设备等领域，电子技术都扮演着核心角色。
通过本课程的学习，学员不仅能够理论联系实际，而且能够紧跟科技发展的步伐，为社会主义现代化建设贡献力量。
二、学习者分析：目标受众为大学本科电子信息工程及相关专业的学生，他们通常对电子技术和电路设计有一定的兴趣和好奇心，年龄在18-22岁之间，已经完成了基础的物理和数学课程，具备一定的理论基础。
先备知识方面，学员应已掌握基本的电路理论、模拟电路和数字电路知识，对微电子学有一定的了解，同时熟悉计算机操作和编程，能够使用常见的电子设计软件。
三、学习目标：1.认知目标：学员应掌握电子元件的工作原理、电路分析方法、常见的电子电路设计流程，以及电子设计自动化工具的使用。
2.技能目标：学员应能够使用EDA工具进行电路图设计、PCB布局，并能够进行电路仿真。
此外，学员还应具备实际操作能力，能够进行电路焊接、调试和故障排查。
3.情感目标：通过课程学习，学员应培养对电子技术的兴趣和热情，形成创新设计的思维习惯，增强解决实际工程问题的信心和责任感。
四、课程内容：1.模块/单元划分：本课程分为五个主要模块，分别是电子元件基础、电路分析原理、EDA工具使用、电路设计实践以及项目实战。
2.内容描述：每个模块下细分为多个子主题，如在电子元件基础模块中，将涵盖电阻、电容、电感以及二极管、晶体管等的基本特性及应用。
电路分析原理模块将深入讲解交流/直流电路分析、信号传输等内容。
电子设计课程设计报告
电子设计课程设计报告一、教学目标本课程的教学目标旨在让学生掌握电子设计的基本原理和方法，培养学生具备一定的电子设计能力和创新意识。
具体分为以下三个部分：1.知识目标：通过本课程的学习，使学生了解电子设计的基本概念、原理和方法，掌握电子元件的功能和应用，熟悉电子电路图的阅读和分析，以及电子设备的调试和维护。
2.技能目标：培养学生具备基本的电子设计能力，能够独立完成简单的电子电路设计和制作，学会使用电子设计软件进行电路仿真，提高学生的动手能力和实践能力。
3.情感态度价值观目标：通过电子设计课程的学习，培养学生的团队合作精神、创新意识和责任感，使学生认识到电子技术在现代社会中的重要作用，激发学生对电子技术的兴趣和热情。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子设计基本概念：电子设计的基本概念、原理和方法，电子元件的分类和功能，电子电路图的阅读和分析。
2.电子元件的应用：电阻、电容、电感、二极管、晶体管等电子元件的功能和应用，常用电子元器件的选择和检测。
3.电子电路设计与制作：电子电路的设计方法，电子电路仿真软件的使用，电子电路的制作与调试，实际电子设备的维护和维修。
4.电子设计案例分析：分析典型的电子设计案例，了解电子技术在现代社会中的应用，培养学生解决实际问题的能力。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体包括以下几种：1.讲授法：教师通过讲解电子设计的基本概念、原理和方法，使学生掌握电子设计的基本知识。
2.讨论法：学生进行小组讨论，分享学习心得和经验，培养学生团队合作精神和创新意识。
3.案例分析法：分析典型的电子设计案例，使学生了解电子技术在实际中的应用，提高学生解决实际问题的能力。
4.实验法：安排学生进行电子电路的制作和调试，培养学生的动手能力和实践能力。
四、教学资源为了保证教学的顺利进行，我们将准备以下教学资源：1.教材：选用合适的电子设计教材，为学生提供系统的学习资料。
3篇电子课程设计设计报告
3篇电子课程设计设计报告本学期我们开设了《模拟电路》与《数字电路》课，这两门学科都属于电子电路范畴，与我们的专业也都有联系，且都是理论方面的指示。
正所谓“纸上谈兵终觉浅，觉知此事要躬行。
”学习任何知识，仅从理论上去求知，而不去实践、探索是不够的，所以在本学期暨模电、数电刚学完之际，紧接着来一次电子电路课程设计是很及时、很必要的。
这样不仅能加深我们对电子电路的任职，而且还及时、真正的做到了学以致用。
这两周的课程设计，先不说其他，就天气而言，确实很艰苦。
受副热带高气压影响，江南大部这两周都被高温笼罩着。
人在高温下的反应是很迟钝的，简言之，就是很难静坐下来动脑子做事。
天气本身炎热，加之机房里又没有电扇、空调，故在上机仿真时，真是艰熬，坐下来才一会会，就全身湿透，但是炎炎烈日挡不住我们求知、探索的欲望。
通过我们不懈的努力与切实追求，终于做完了课程设计。
在这次课程兼职设计过程中，我也遇到了很多问题。
比如在三角波、方波转换成正弦波时，我就弄了很长时间，先是远离不清晰，这直接导致了我无法很顺利地连接电路，然后翻阅了大量书籍，查资料，终于在书中查到了有关章节，并参考，并设计出了三角波、方波转换成正弦波的电路图。
但在设计数字频率计时就不是那么一帆风顺了。
我同样是查阅资料，虽找到了原理框图，但电路图却始终设计不出来，最后实在没办法，只能用数字是中来代替。
在此，我深表遗憾!这次课程设计让我学到了很多，不仅是巩固了先前学的模电、数电的理论知识，而且也培养了我的动手能力，更令我的创造性思维得到拓展。
希望今后类似这样课程设计、类似这样的锻炼机会能更多些!经过一个学期的学习，我对C语言有了一定的了解。
C 语言是学习计算机科学的基础，作为一名计算机专业学生，掌握C语言更是毋庸置疑。
在上课之前，就经常听同学说，C语言很难学，确实，刚开始听课时觉得老师不知所云。
不过，发现对后续内容的预习后，前面的疑团都迎刃而解，这让我对C语言的学习更有信心。
电子设计基础课程设计报告
R2 10kΩ R4 50kΩ Key=A D1 1N4148 D2 1N4148 R5 20.1 % VCC1 C2 10nF
7 5
3 6 2
10kΩ 12V U1
1
C1 10nF
R3 10kΩ
R1 10kΩ
4
741 VEE1
-12V
图 4.5 信号发生电路图 由图可见这个电路由 C2 和 R3 组成的振荡电路以及 D3 和 D4 反相并联组成 的稳幅电路构成。振荡电路的作用是使反馈网络形成正反馈，产生振荡。 稳幅电路的作用是利用了电流增大时二极管动态电阻减小， 电流减小时二 极管动态电阻增大的特性，加入非线性环节，从而使输出电压稳定，此时 闭环电压增益为 AF =1+（R2+R1）/ R3，通过计算可得 AF 约为 3；当 输出电压信号较小时，二极管的工作电流较小，电路的增益较大，引起增 幅振荡过程。 当输出幅度达到一定程度， 二极管工作电流大， 动态电阻小， 电路的增益下降，电路的输出电压幅值不再上升，电路为等幅度振荡，最 后达到稳定幅度的目的。由此可见，通过一个振荡电路及稳幅电路，这个 电路图的实现是可能的。 R1 的作用是调节输出波形，使输出波形无非线性失真。 由于频率可调，所以选择调节两个电阻，得到频率 f = f0 = 2πRC （RC 为 并联后的值） ，并由此可得R = 2π fC 选定 C=10nf，R 的值由计算可得 R=4~16KΩ 由正弦波产生矩形波则用一个过零比较器就可实现。 稳压电路稳压为 4V 左右。
-6V D2 1N6285AG
图 5.1 电路仿真总图 波形图 f=1kHz
图 5.2 1kHz 信号波形图
在调节 R3 和 R6 为 16KΩ 时，可以得到频率 f=1kHz,能够产生正弦波形，并 同时产生同频矩形波。由于稳压管的参数限制，稳压值在一个动态范围内， 1N6285AG 的稳压值为 4.3V，所以输出矩形波的峰值在 4.3V 左右。
电子设计基础的课程设计
电子设计基础的课程设计一、课程目标知识目标：1. 让学生掌握电子设计的基本原理，包括电路组成、电子元件功能及相互关系。
2. 使学生理解并能够运用基础的电子电路图，识别常用的电子元件符号。
3. 引导学生掌握基本的电路分析方法，如串并联电路的特性及其计算。
技能目标：1. 培养学生能够运用所学知识，设计简单的电子电路，如简单的放大器、滤波器等。
2. 提高学生动手实践能力，能够正确使用电子仪器、仪表进行电路搭建和测试。
3. 让学生通过课程项目实践，学会查找电子元件资料，阅读和理解电子电路图。
情感态度价值观目标：1. 激发学生对电子科学的兴趣，培养其探索精神和创新意识。
2. 培养学生的团队合作意识，学会在集体中共同解决问题。
3. 引导学生认识到电子技术在社会发展中的作用，树立正确的技术观和责任感。
课程性质：本课程为实践性较强的学科，注重理论知识与实践操作相结合。
学生特点：考虑到学生所在年级，应把握知识深度的适宜性，注重启发式教学，鼓励学生主动探索。
教学要求：结合电子设计的前沿技术，更新教学内容，注重培养学生的创新能力和实践技能，确保课程目标的具体性和可衡量性，为后续的教学设计和评估提供明确依据。
二、教学内容本课程教学内容主要包括以下几部分：1. 电子元件基础知识：讲解电阻、电容、电感等基础元件的原理、符号及其在电路中的作用；引导学生认识常用的半导体器件，如二极管、晶体管等。
2. 电路分析基本方法：介绍串并联电路的特点、分析方法，以及基本的欧姆定律、基尔霍夫定律等。
3. 电子电路设计原理：教授如何阅读电路图，分析电路工作原理，设计简单的放大器、滤波器等电子电路。
4. 电子电路实践操作：组织学生进行电路搭建、测试和调试，培养动手实践能力。
5. 课程项目设计与实施：引导学生分组进行电子电路设计，从选题、查阅资料、设计电路、制作和调试等方面进行实践。
教学内容安排和进度：第一周：电子元件基础知识，认识常用的电子元件及符号。
《电子设计基础》课程设计报告模板
课程设计报告册格式（本页不打印）一、设计任务（四号、黑体，不加粗）例如：十字路口交通灯控制系统设计（正文全部为宋体、小四，下同）二、设计要求教师下达的设计基本要求……三、设计内容1.设计思想（宋体、小四、加粗）对题目的理解，计划采用的实现方法2.设计说明对设计方案的简单综述，建议增加方案对比内容；3.系统方案或者电路结构框图包含对各个单元电路的详细分析；保留详细的参数计算、卡诺图、状态转换图等设计内容；4.设计方案一个模块电路结构对应一个仿真波形和一段文字说明；仿真及分析时，请捕捉关键点的波形数据，以确保设计结果具有良好的说服力；5.电路原理总图A4纸整张打印，打印出图纸边框绘制原理图时，应注意加入电源、信号输入与输出端口；芯片内部具有多个相同功能单元时，注意充分利用；元器件在电路原理图中的布局应规范、紧凑；6.PCB分层打印图按照相同比例分别打印出顶层、底层、丝印层，并尽可能打印在同一张A4纸中；在保证布通率的前提下，尽量选择较大的线宽、安全间距；四、设计总结个人真实的总结体会，不低于100字。
五、参考资料包括网站、网页的资料；从网站上下载资料过多将被视为抄袭，一定要强调自己的设计思路，创新理念。
注：——课程设计论文用A4纸打印，文中的计量单位、制图、制表、公式、缩略词和符号应遵循国家的有关规定。
——实验报告采用A4纸双面打印，实验报告的内容全部手写，所有的打印图请牢固粘贴在实验报告上，不要使用QQ截图等低像素的截图工具。
——封面与任务书双面打印在同一张A4纸；1、设计题目数字钟2、设计内容和要求：数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。
设计要求采用中小规模集成器件完成具有以下技术指标的数字钟：（1）显示时、分、秒；（2）24小时制计数；（3）具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。
大学电子基础课程设计
大学电子基础课程设计一、课程目标知识目标：1. 理解并掌握电子电路基础知识，包括电路基本元件、电路分析方法及电路特性参数；2. 学习并掌握常用电子元器件的原理、功能及应用；3. 掌握模拟电子技术和数字电子技术的基本原理及其在实际电路中的应用。
技能目标：1. 能够正确使用电子仪器、设备进行实验操作，具备基本的实验技能；2. 能够运用所学知识，分析并解决电子电路中的一般问题；3. 能够进行简单的电子电路设计和搭建，提高实践操作能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情，形成自主学习、合作学习的良好习惯；2. 培养学生的创新意识和动手能力，鼓励他们勇于尝试、积极探究；3. 增强学生的团队协作意识，培养他们在团队中沟通交流、共同解决问题的能力；4. 引导学生认识到电子技术在国家经济发展和社会进步中的重要作用，培养他们的社会责任感和使命感。
本课程针对大学电子基础课程设计，结合学科特点、学生年级及教学要求，旨在使学生在掌握电子电路基本知识的基础上，提高实践操作能力和创新意识，为后续专业课程学习打下坚实基础。
同时，注重培养学生的团队协作能力和社会责任感，以适应未来社会发展的需要。
二、教学内容1. 电路基本概念：包括电压、电流、电阻等基本物理量，以及欧姆定律、基尔霍夫定律等基本定律；2. 电子元件：电阻、电容、电感、二极管、晶体管等常用电子元器件的原理、特性及应用；3. 放大电路：基本放大电路原理，放大电路的性能参数，负反馈放大电路；4. 数字逻辑电路：逻辑门电路，组合逻辑电路，时序逻辑电路，触发器等；5. 模拟电子电路：运算放大器电路，滤波器，振荡器，稳压电源等；6. 电子电路实验：基础实验操作，常用电子仪器的使用，电子电路搭建与调试。
教学内容根据教材章节进行组织，具体安排如下：1. 第一章至第三章：电路基本概念及电子元件；2. 第四章：放大电路；3. 第五章：数字逻辑电路；4. 第六章：模拟电子电路；5. 第七章：电子电路实验。
电子课程设计实验报告
电子课程设计实验报告一、课程目标知识目标：1. 让学生掌握电子课程设计的基本原理和方法，理解电路图的构成和功能。
2. 培养学生运用电子元器件设计简单电路的能力，了解常见电子元器件的特性和应用。
3. 使学生掌握基本的电路分析方法，如等效电路、节点电压法等。
技能目标：1. 培养学生动手操作能力，能够正确使用电子仪器、设备和工具进行电路搭建和调试。
2. 培养学生运用所学知识解决实际问题的能力，能够根据需求设计简单的电子电路。
3. 提高学生的团队协作能力，学会在小组内部分工合作，共同完成课程设计任务。
情感态度价值观目标：1. 激发学生对电子科学的兴趣，培养其探索精神和创新意识。
2. 培养学生严谨、细致的学习态度，养成科学、规范的操作习惯。
3. 引导学生关注电子技术在日常生活中的应用，认识到科技对生活的影响，培养其社会责任感。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将课程目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，充分调动学生的积极性，培养其动手实践能力和创新能力。
通过课程学习，使学生能够掌握电子课程设计的基本知识和技能，为后续学习打下坚实基础。
同时，注重培养学生的情感态度价值观，使其在学习过程中形成正确的价值观和人生观。
二、教学内容1. 电子元器件认知：介绍常用电子元器件（如电阻、电容、二极管、三极管等）的结构、原理、符号及参数，使学生了解各元器件的作用和相互关系。
2. 电路原理及分析方法：讲解电路基本原理，包括欧姆定律、基尔霍夫定律等，引导学生掌握等效电路、节点电压法等电路分析方法。
3. 电子电路设计：结合教材相关章节，指导学生设计简单的电子电路，如放大器、滤波器等，培养学生动手实践能力。
4. 电路搭建与调试：教授学生如何使用电子仪器、设备和工具进行电路搭建，学会调试和排故，提高实际操作能力。
5. 电子技术应用：分析电子技术在日常生活中的应用实例，让学生认识到所学知识在实际生活中的价值。
电子设计基础课程设计
电子设计基础课程设计一、课程目标知识目标：1. 学生能够理解并掌握电子设计的基本概念、原理和方法。
2. 学生能够了解电子元器件的类型、功能及使用方法。
3. 学生能够运用电子设计软件进行简单电路图的绘制和仿真。
技能目标：1. 学生能够运用所学知识，设计并搭建简单的电子电路。
2. 学生能够运用电子设计软件进行电路分析与调试，解决实际问题。
3. 学生能够通过团队协作，完成电子设计项目，提高实践操作能力。
情感态度价值观目标：1. 培养学生对电子设计的兴趣，激发学生的学习热情。
2. 培养学生严谨、细致、负责的工作态度，增强学生的自信心。
3. 培养学生团队协作精神，提高沟通与表达能力。
4. 引导学生关注电子技术在现实生活中的应用，认识到科技对生活的影响。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，以培养学生的实际操作能力和创新能力为核心。
通过本课程的学习，使学生能够掌握电子设计的基本知识和技能，为后续学习打下坚实基础。
同时，注重培养学生的情感态度和价值观，使学生在学习过程中形成积极向上、勇于探索的精神风貌。
二、教学内容1. 电子设计基本概念：电子元器件、电路图、电子电路等。
- 教材章节：第一章 电子技术基础2. 电子元器件及其功能：电阻、电容、电感、二极管、三极管等。
- 教材章节：第二章 电子元器件3. 电路图绘制与仿真：使用电子设计软件（如Multisim、Proteus等）进行电路图绘制、仿真与调试。
- 教材章节：第三章 电路分析与设计4. 简单电子电路设计：串联电路、并联电路、混联电路等。
- 教材章节：第四章 基本电路设计5. 电子电路搭建与调试：运用所学知识，动手搭建实际电路，并进行调试与优化。
- 教材章节：第五章 电路搭建与调试6. 电子设计项目实践：分组进行项目设计，完成指定功能的电子电路设计。
- 教材章节：第六章 电子设计项目实践教学内容安排和进度：1. 电子设计基本概念（1课时）2. 电子元器件及其功能（2课时）3. 电路图绘制与仿真（2课时）4. 简单电子电路设计（3课时）5. 电子电路搭建与调试（4课时）6. 电子设计项目实践（5课时）本章节教学内容紧密结合课程目标，注重科学性和系统性，旨在让学生全面掌握电子设计的基本知识和技能。
电子课程设计实验模板
电子课程设计实验模板一、教学目标本课程的教学目标是使学生掌握电子课程设计的基本原理和方法，能够独立完成简单的电子系统设计。
具体包括：1.知识目标：学生能够理解电子系统设计的基本概念、原理和方法，掌握电子元件的选择和应用，了解电子电路的仿真和测试。
2.技能目标：学生能够运用所学知识独立完成电子系统的设计和制作，具备一定的电子电路调试和故障排除能力。
3.情感态度价值观目标：培养学生对电子技术的兴趣和好奇心，增强学生的创新意识和实践能力，培养学生的团队合作精神和自主学习能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子系统设计的基本概念和原理：包括电子系统的设计流程、电子元件的选择和应用、电路图的绘制等。
2.电子电路的仿真和测试：包括电路仿真软件的使用、电路测试方法和技术、故障排除和调试等。
3.电子系统设计的实例分析：通过分析具体的电子系统设计案例，使学生掌握电子系统设计的方法和技巧。
4.电子系统制作的实践操作：包括电子元件的焊接、电路板的布局和制作、电子系统的组装和调试等。
三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法相结合的方式进行教学。
具体包括：1.讲授法：通过教师的讲解，使学生掌握电子系统设计的基本概念和原理。
2.案例分析法：通过分析具体的电子系统设计案例，使学生掌握电子系统设计的方法和技巧。
3.实验法：通过实践操作，使学生掌握电子元件的选择和应用、电路的仿真和测试、电子系统的制作和调试等技能。
4.讨论法：通过小组讨论和交流，培养学生的团队合作精神和创新能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供全面、系统的电子系统设计知识。
2.参考书：提供相关的参考书籍，为学生提供更多的学习资源和扩展知识。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，增强课堂教学的趣味性和生动性。
4.实验设备：准备齐全的实验设备，为学生提供实践操作的机会，培养学生的实际操作能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计报告册格式（本页不打印）一、设计任务（四号、黑体，不加粗）例如：十字路口交通灯控制系统设计（正文全部为宋体、小四，下同）二、设计要求教师下达的设计基本要求……三、设计内容1.设计思想（宋体、小四、加粗）对题目的理解，计划采用的实现方法2.设计说明对设计方案的简单综述，建议增加方案对比内容；3.系统方案或者电路结构框图包含对各个单元电路的详细分析；保留详细的参数计算、卡诺图、状态转换图等设计内容；4.设计方案一个模块电路结构对应一个仿真波形和一段文字说明；仿真及分析时，请捕捉关键点的波形数据，以确保设计结果具有良好的说服力；5.电路原理总图A4纸整张打印，打印出图纸边框绘制原理图时，应注意加入电源、信号输入与输出端口；芯片内部具有多个相同功能单元时，注意充分利用；元器件在电路原理图中的布局应规范、紧凑；6.PCB分层打印图按照相同比例分别打印出顶层、底层、丝印层，并尽可能打印在同一张A4纸中；在保证布通率的前提下，尽量选择较大的线宽、安全间距；四、设计总结个人真实的总结体会，不低于100字。
五、参考资料包括网站、网页的资料；从网站上下载资料过多将被视为抄袭，一定要强调自己的设计思路，创新理念。
注：——课程设计论文用A4纸打印，文中的计量单位、制图、制表、公式、缩略词和符号应遵循国家的有关规定。
——实验报告采用A4纸双面打印，实验报告的内容全部手写，所有的打印图请牢固粘贴在实验报告上，不要使用QQ截图等低像素的截图工具。
——封面与任务书双面打印在同一张A4纸；1、设计题目数字钟2、设计内容和要求：数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。
设计要求采用中小规模集成器件完成具有以下技术指标的数字钟：（1）显示时、分、秒；（2）24小时制计数；（3）具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。
校时时钟源可以手动输入或借用电路中的时钟；（4）具有正点报时功能；（5）要求计时准确、稳定。
3、设计目的（1）进一步熟悉各种进制计数器的功能及使用；（2）掌握译码器显示电路的应用；（3）熟悉集成芯片的内部结构及应用；（4）掌握数字电子钟的组成与工作原理；（5）提升对实际电路的设计和调试能力。
4、设计原理数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路，一般由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路等单元组成。
秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，在精度要求不高的时候，可选用555定时器构成的振荡器加分频器来实现，但精度要求高的电路中多采用晶体振荡器电路加分频器实现，在本设计中要求精度高，所以选用的是后者。
将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。
“时计数器”可采用12进制也可采用24进制计数器，本实验采用24进制。
最终完成一天的计数过程。
译码显示电路将“时、分、秒”计数器的输出状态经七段显示译码器译码，通过六位LED 显示器显示出来。
整点报时电路是根据计时系统的输出状态产生一个脉冲信号，去触发音频发生器实现报时。
校时电路是对“时、分”显示数字进行校正和调整。
其数字电子钟系统框图如图1所示。
图1 数字钟结构框图5 单元电路设计5.1 时钟产生电路晶体振荡器电路能提供精度较高的脉冲信号，其缺点是输出信号频率由晶振的固有频率决定，最终要得到1HZ的脉冲信号，必须加分频电路才能实现。
一般输出为方波的数字式晶体振荡器电路通常有两类，一类是用ＴＴＬ门电路构成，另一类是通过ＣＭＯＳ非门构成的电路，本次设计采用了后一种。
如图2所示，由ＣＭＯＳ非门Ｕ１与晶振、电容和电阻构成晶体振荡器电路，Ｕ２实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。
输出反馈电阻Ｒ１为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。
电容Ｃ１、Ｃ２与晶体振荡器构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个１８０度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。
由于晶体具有较高的频率稳定性及准确性，保证了输出频率的稳定和准确。
该设计选用的是32768Ｈz的晶体振荡器。
图2 TTL晶体振荡器电路5.2分频电路通常，数字钟的晶体振荡器输出频率较高，为了得到1Hz的秒信号输入，需要对振荡器的输出信号进行分频。
分频器可选用多级计数器实现，一般采用多级2进制计数器来实现。
例如，将32768Ｈz的振荡信号分频为1ＨZ的分频倍数为32768（152），即实现该分频功能的计数器相当于15级2进制计数器，则可选用4片四位二进制74161级联实现，其电路图如图3所示。
分频器还可以选择专用的分频器件，例如4060芯片可提供最高142分频。
图3 1HZ分频电路这里需要用示波器或逻辑分析仪测试结果，看正确否！！！5.3整点报时电路根据要求，数字钟应该具有整点报时装置。
报时器选蜂鸣器为电声器件，蜂鸣器是一种压电电声器件，当其两端加上一个达到其额定电压要求的直流电压时就会发出鸣叫声。
电路如图5所示，电路应在整点开始报时，即当时间在59分59秒期间时，报时电路产生控制信号。
当时间在59分59秒时，分十位、分个位和、秒十位和秒个位分别为5、9、5、9，因此可将分计数器十位的QＣ和QＡ、个位的QＤ和QＡ及秒计数十位的QＣ和QＡ、个位的QＤ和QＡ相与，从而产生报时控制信号。
5.4六十进制分、秒计数器六十进制计数器由两片74LS160构成，其中低位片为十进制计数器，高位片为一个六进制加法计数器，把十进制74LS160构成六进制计数器，可采用置零法或者清零法都可以实现。
置零法反馈时应该在输出为5时反馈，而清零法反馈应该在输出为6时反馈。
对于两级级联有同步法和异步法两种。
同步法一般采用低位片的进位输出控制高位片的使能控制端，两片计数器共用一个时钟，而异步法低位片采用外来时钟，用低位片的进位输出通过一个非门控制高位片的时钟。
其仿真电路如图4所示。
图4六十进制电路仿真模块5.5 二十四进制计数器由两片74LS160接成二十四进制的计数器，由于不是10的整数倍，采用整体清零或整体置零要简单点。
整体清零反馈时应该在低位输出4，高位输出2时，用与非门分别反馈到两片的清零端子，而整体置零法应该在低位输出3，高位输出2时进行反馈。
其电路如图5所示。
图5 24进制加法计数器5.6 校时、校分电路校时电路：根据要求，数字钟应具有分校正和时校正功能，因此，应截断分个位和时个位的直接计数通路，并采用正常计时信号与校正信号可以随时切换的电路接入其中。
在图4中，用与或非门实现的时或分校时电路，校正信号可直接取自分频器产生的1Hz信号；输出端则与分或时计时输入端相连。
当开关打向下时，因为校正信号和0相与的输出为0，而开关的另一端接高电平，正常输入信号可以顺利通过与或门，故校时电路处于正常计时状态；当开关打向上时，情况正好与上述相反，这时校时电路处于校时状态，我们可以通过校正信号来改变数字显示。
显然，这样的校时电路需要两个。
校分电路跟校时电路同理。
校时电路如图6所示。
图6带有消抖电路的校正电路5.7时间计数电路整个计数电路由6片计数器和对应的译码显示电路构成。
由24进制电路（小时）、2个六十进制电路（分别是分和秒）组成，其电路如图7所示。
图7 时间计数电路仿真模块5.8 整点报时电路电路如图8所示。
当时间在59分59秒时，蜂鸣器会发声。
图8 整点报时电路6 所用到的元器件1．共阴数码管6个2．74LS00集成块4块3. 74LS08集成块2块4．74HC04集成块1块5．10MΩ电阻5个6．100Ω电阻14个7．30p电容2个8．32.768k时钟晶体1个9.74LS160集成块6只10.74LS161集成块4只11．蜂鸣器1只12. 万用板1块13. 导线若干7 芯片引脚图74LS00 74LS160/74LS16174LS04 74LS088 总仿真电路图数字钟从原理上讲是一种典型的数字电路，由许多中小规模集成电路组成，在分析时，可以分成许多独立的单元电路进行仿真，然后把单元电路级联在一起，就是完整的系统电路。
总电路仿真图如图9所示。
9 PCB版图的绘制（1）根据原理图生成报表，导入到PCB文件中。
（2）设置线宽为15mil~30，选用20mil布线，设置焊盘尺寸为：80mil*80mil（x*y），孔径为30~40mil，这里选用35mil。
安全间距为默认的10mil（3）设置PCB板的布局（这是很重要的一步，一定要很仔细）（4）在底层布线（这次布线主要是布一些较短的线）。
（5）在顶层布线（这次主要是补一些较长的线）。
（6）根据之前的布局，定义PCB板的大小。
（7）附上铜层（选用网格形式）。
总电路PCB版图如图10所示，本设计设计的是双面板。
图9 总电路仿真图图10 总电路PCB版图10 电路设计总结（略）主要包括：设计过程中遇到的问题及解决方法；设计体会；对设计的建议。
如果制作了硬件电路，还应包括焊接调试过程。
11 参考资料（略）包括各类书籍、参考论文、网站、网页等资源。
12 附录（略）如果有软件编程需要附上源程序；同时附上需要另外单独打印的总电路仿真图和PCB版图，如有硬件应附上电路的实物图。
图11 硬件实物图。
