挡土墙设计毕业论文1. 引言挡土墙是一种常见的土木工程结构，用于在边坡或河堤等地方阻挡土壤的滑动以及抵御外部压力。
在现代城市建设中，挡土墙具有重要的作用和应用价值。
本论文将重点探讨挡土墙的设计原理、施工技术、材料选用以及挡土墙在城市建设中的应用等内容。
2. 挡土墙的概述挡土墙是土木工程中最常见的一种结构，其主要功能是阻挡土壤的滑动并抵御外部压力。
挡土墙可以根据施工材料的不同，分为混凝土挡土墙、钢筋混凝土挡土墙、压实土挡土墙等。
挡土墙根据结构形式的不同，又可以分为重力挡土墙、挡土墙加固护坡、挡土墙加固防护墙等。
3. 挡土墙设计原理挡土墙的设计原理主要包括土壤力学原理、结构力学原理和抗震设计原理等。
土壤力学原理是指通过对土体力学特性的研究，了解土体的性质、变形规律和稳定性，以确定挡土墙结构的尺寸和材料的选用。
结构力学原理主要是根据结构的受力平衡和稳定性要求，确定挡土墙的结构形式和尺寸。
抗震设计原理是指在挡土墙设计中考虑抗震性能，以保证挡土墙在地震等自然灾害中的稳定性和安全性。
4. 挡土墙的施工技术挡土墙的施工技术是保证挡土墙结构稳定性和工程质量的关键。
施工技术包括基坑开挖、基础处理、墙体浇筑、排水系统的建设等环节。
基坑开挖时需要考虑开挖土体的稳定性和周边环境的影响。
基础处理是确保挡土墙基础承载力的关键，可以采用加固土体、增加基础面积等方法提高基础承载力。
墙体浇筑可以使用混凝土、钢筋混凝土等材料进行施工，要注意施工工艺和浇筑质量的控制。
排水系统的建设是为了保证挡土墙后方土体的排水，防止积水压力对挡土墙的影响。
5. 挡土墙材料的选用挡土墙的材料选用直接影响着挡土墙的性能和使用寿命。
常用的挡土墙材料包括混凝土、钢筋混凝土、矩形钢管桩、钢板桩等。
混凝土具有良好的抗压强度和耐久性，是常用的挡土墙材料之一。
钢筋混凝土结构更加坚固，适用于高墙和大型挡土墙的建设。
矩形钢管桩和钢板桩适用于水域挡土墙，具有防水性能和较高的抗震性能。
挡土墙施工毕业论文

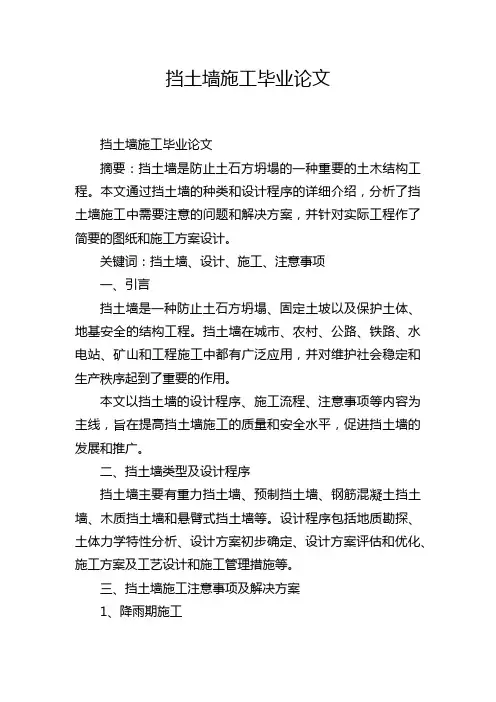

挡土墙施工毕业论文挡土墙施工毕业论文摘要：挡土墙是防止土石方坍塌的一种重要的土木结构工程。
本文通过挡土墙的种类和设计程序的详细介绍，分析了挡土墙施工中需要注意的问题和解决方案，并针对实际工程作了简要的图纸和施工方案设计。
关键词：挡土墙、设计、施工、注意事项一、引言挡土墙是一种防止土石方坍塌、固定土坡以及保护土体、地基安全的结构工程。
挡土墙在城市、农村、公路、铁路、水电站、矿山和工程施工中都有广泛应用，并对维护社会稳定和生产秩序起到了重要的作用。
本文以挡土墙的设计程序、施工流程、注意事项等内容为主线，旨在提高挡土墙施工的质量和安全水平，促进挡土墙的发展和推广。
二、挡土墙类型及设计程序挡土墙主要有重力挡土墙、预制挡土墙、钢筋混凝土挡土墙、木质挡土墙和悬臂式挡土墙等。
设计程序包括地质勘探、土体力学特性分析、设计方案初步确定、设计方案评估和优化、施工方案及工艺设计和施工管理措施等。
三、挡土墙施工注意事项及解决方案1、降雨期施工由于降雨会导致挡土墙表面滑动、松动和坍塌，因此在降雨期间不能进行挡土墙的施工。
对于已建成的挡土墙，在降雨期间应加强巡查，防止出现问题。
2、材料存储和运输挡土墙材料存储场地应平整、干燥、通风、清洁，并严格按照标准设置标志。
在运输过程中要注意确认各材料的数量和质量，避免因错误安装导致施工质量下降。
3、挡土墙施工现场管理在挡土墙施工现场，必须制定严格的施工现场管理制度，落实施工质量、安全、环保和文明施工等要求。
4、挡土墙的施工方法挡土墙的施工方法主要有挖掘法、倾倒法、压实法、浇筑法、拼装法等。
根据不同情况选择合适的施工方法，确保挡土墙的稳定和安全。
四、实际工程案例以某水利工程的挡土墙为例，设计方案采用预制混凝土板进行组合，预留锁定槽和浇筑混凝土连接块固定。
施工过程中，严格按照设计图纸和施工方案进行施工，管控挡土墙每一块预制板的尺寸、转角方位和倾斜度。
整个施工过程中注意施工人员的安全，严格落实现场安全生产制度。
挡土墙设计毕业设计论文

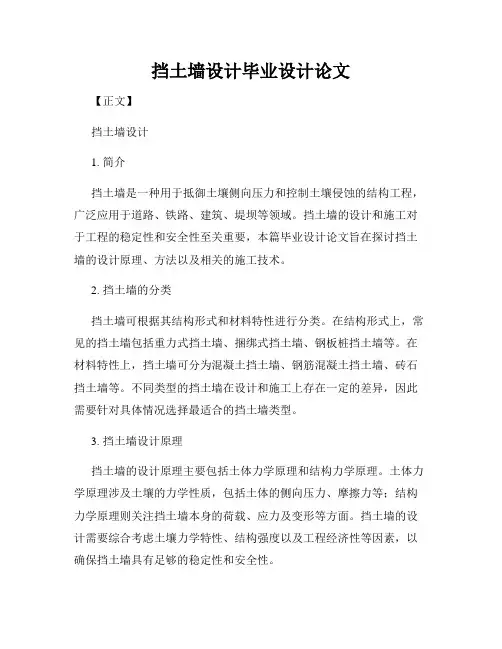

挡土墙设计毕业设计论文【正文】挡土墙设计1. 简介挡土墙是一种用于抵御土壤侧向压力和控制土壤侵蚀的结构工程，广泛应用于道路、铁路、建筑、堤坝等领域。
挡土墙的设计和施工对于工程的稳定性和安全性至关重要，本篇毕业设计论文旨在探讨挡土墙的设计原理、方法以及相关的施工技术。
2. 挡土墙的分类挡土墙可根据其结构形式和材料特性进行分类。
在结构形式上，常见的挡土墙包括重力式挡土墙、捆绑式挡土墙、钢板桩挡土墙等。
在材料特性上，挡土墙可分为混凝土挡土墙、钢筋混凝土挡土墙、砖石挡土墙等。
不同类型的挡土墙在设计和施工上存在一定的差异，因此需要针对具体情况选择最适合的挡土墙类型。
3. 挡土墙设计原理挡土墙的设计原理主要包括土体力学原理和结构力学原理。
土体力学原理涉及土壤的力学性质，包括土体的侧向压力、摩擦力等；结构力学原理则关注挡土墙本身的荷载、应力及变形等方面。
挡土墙的设计需要综合考虑土壤力学特性、结构强度以及工程经济性等因素，以确保挡土墙具有足够的稳定性和安全性。
4. 挡土墙设计方法挡土墙的设计方法包括平衡切坡法、承重式挡土墙设计法等。
平衡切坡法是最常用的设计方法之一，其原理是通过切削和回填土体，使得挡土墙整体上保持处于平衡状态。
承重式挡土墙设计法则采用钢筋混凝土桩或预应力锚杆等辅助结构，以增强挡土墙的抗侧向压力能力。
设计方法的选择需要根据具体工程条件和要求进行合理的判断。
5. 挡土墙的施工技术挡土墙的施工技术包括基础处理、挡土墙结构体的施工以及排水系统的建设等。
基础处理是挡土墙施工的关键环节，包括地基平整、土壤固结等工作。
挡土墙结构体的施工需要严格按照设计要求进行，确保结构的稳定性和强度。
排水系统的建设对于挡土墙的长期稳定性至关重要，合理的排水方案能够减少水压对挡土墙的影响。
6. 挡土墙的监测与维护挡土墙的建设完成后，需要进行定期的监测和维护工作，以确保其长期的稳定性和安全性。
监测内容包括挡土墙的位移、应力、水位等，可以采用传感器等设备进行实时监测。
毕业论文-某工程重力式挡土墙设计计算书
某工程重力式挡土墙设计摘要在土建工程中，经常用挡土墙来支挡上下高差的土体，而重力式挡土墙是用得较多的一种形式。
本文通过对重力式挡土墙的施工经验分析，提出挡土墙设计中的重点问题，并提供较为合理的构筑建议与措施。
挡土墙的形式多种多样，按其结构特点，可分为重力式挡土墙，悬臂式挡土墙，扶臂式挡土墙，加筋土挡土墙等类型。
重力式挡土墙是依靠墙体自重抵抗土压力作用的一种墙体，所需要的墙身截面较大，一般由砖、石材料砌筑而成。
由于重力式挡土墙具有结构简单、施工方便，能够就地取材等优点，在土建工程中被广泛采用。
根据墙背倾斜方向可分为仰斜、直立、俯斜三种形式。
设计重力式挡土墙，一般先通过满足挡土墙的抗滑移要求确定挡土墙的总工程量，再进行细部尺寸调整，以满足挡土墙的抗倾覆要求。
重力式挡土墙是靠自身重力来抵抗土压力，在设计时，重力式挡土墙的截面尺寸一般按试算法确定，可结合工程地质、填土性质、墙身材料和施工条件等方面的情况按经验初步拟定截面尺寸，然后进行验算，如不满足要求，则应修改截面尺寸或采取其它措施，直到满足为止。
挡土墙设计的经济合理，关键是正确地计算土压力，确定土压力的大小、方向与分布。
土压力计算是一个十分复杂的问题，它涉及墙身、填土与地基三者之间的共同作用。
计算土压力的理论和方法很多，由于库伦理论概念清析，计算简单，适用范围较广，因此库伦理论和公式是目前应用最广的土压力计算方法。
关键词：重力式挡土墙；土压力计算；稳定性验算验算AbstractIn civil engineering, often retaining wall to supporting upper and lower the height difference of the soil, and the gravity retaining wall is used more as a form. This article through to the gravity retaining wall construction experience analysis, puts forward the design of retaining key problems, and provide reasonable suggestion and measures to build. The retaining wall of a variety of forms, according to its structure features, can be divided into gravity retaining wall, the cantilever retaining wall, counterfort retaining wall, reinforced earth retaining wall types. Gravity retaining wall earth pressure on gravity resistance function of a wall, the wall of large section, generally made of brick, stone and masonry materials. Due to the force of gravity type retaining wall has the advantages of simple structure, convenient construction, can obtain raw material locally and other advantages, are widely used in civil engineering. According to the wall back tilt direction can be divided into inclined, vertical, inclined three forms.Design of gravity retaining wall, the first general meet through the retaining wall slip resistance requirements define a retaining wall the total project amount, then detail size adjustment, in order to meet the requirements of anti overturning of retaining wall.Gravity retaining wall on its own gravity to resist earth pressure, at design time, gravity retaining wall section size can be determined according to the general test method, combined with the engineering geology, soil properties, wall materials and construction conditions and other aspects of the case according to the experience of preliminary protocol section size, and then checked, such as do not meet the requirements, it should be modified cross section size or take other measures, until satisfied.Design of retaining walls is reasonable and economical, is the key to the correct calculation of soil pressure, determine the size of earth pressure, direction and distribution. Calculation of earth pressure is a very complex problem, which relates to the wall, fill and foundation three between interaction. Calculation of soil pressure theory and method a lot of, because Kulun theoretical concepts clear, simple calculation, wide applicable range, so the Kulun theory and formula is the most widely used method for computation of earth pressure.Key words: gravity retaining wall; earth pressure calculation; stability checking calculation目录1前言 (1)1.1挡土墙在国内外的发展情况 (1)1.2课题的目的和意义 (1)1.3挡土墙的设计原则 (1)2工程概况 (2)2.1任务来源 (2)2.2工程概况 (2)3本工程参数的确定 (4)3.1基坑支护参数的确定 (4)3.1.1土压力系数的确定 (4)3.1.2墙体深度和宽度 (5)4 重力式挡土墙设计计算书 (6)4.1土压力计算 (6)4.1.1土压力系数的计算 (6)4.1.2土压力的计算 (7)4.1.3 总土压力的计算 (9)4.1.4力学计算简图 (10)4.2嵌固深度设计值 (10)4.3挡土墙厚度设计 (11)4.4稳定性验算 (12)4.4.1抗倾覆验算 (12)4.4.2抗滑验算 (13)4.4.3地基稳定性验算 (13)4.4.4 墙身应力验算 (13)5结论 (15)参考文献 (16)致谢 (17)附录1 图纸1前言1.1挡土墙在国内外的发展情况在美国的Hilfiker Retaining walls专业挡土墙公司，成立于1902年，至今已有100多年的历史，完成了36000多个挡土墙项目，项目遍及美国、阿拉斯加、加拿大、夏威夷、非洲、印尼、西伯利亚和南美等国家和地区，形成了多种专业施工工艺。
毕业设计—加筋土挡土墙设计

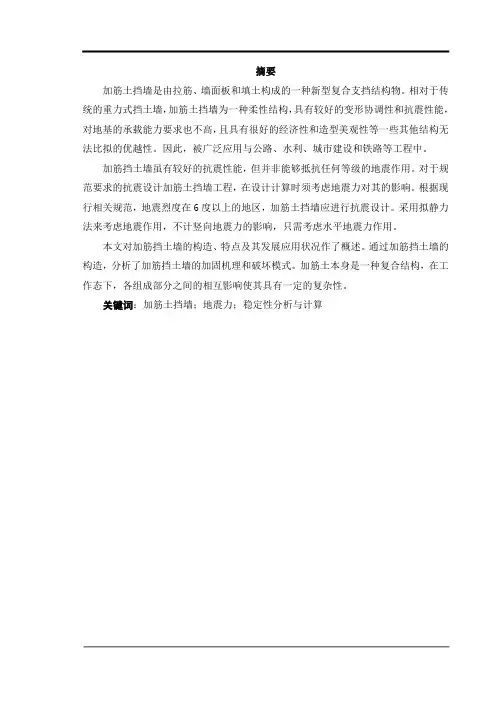

摘要加筋土挡墙是由拉筋、墙面板和填土构成的一种新型复合支挡结构物。
