编码器的选型及技术解答复习课程
编码器的选型及技术解答
编码器的选型及技术解答一、问:增量旋转编码器选型有哪些注意事项?应注意三方面的参数:1.机械安装尺寸,包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2.分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
3.电气接口,编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
二、问:请教如何使用增量编码器?1,增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量,数目从6到5400或更高,脉冲数越多,分辨率越高;这是选型的重要依据之一。
2,增量型编码器通常有三路信号输出(差分有六路信号):A,B和Z,一般采用TTL电平,A脉冲在前,B脉冲在后,A,B脉冲相差90度,每圈发出一个Z脉冲,可作为参考机械零位。
一般利用A超前B或B 超前A进行判向,增量型编码器定义为轴端看编码器顺时针旋转为正转,A超前B为90°,反之逆时针旋转为反转B超前A为90°。
也有不相同的,要看产品说明。
3,使用PLC采集数据,可选用高速计数模块;使用工控机采集数据,可选用高速计数板卡;使用单片机采集数据,建议选用带光电耦合器的输入端口。
4,建议B脉冲做顺向(前向)脉冲,A脉冲做逆向(后向)脉冲,Z原点零位脉冲。
5,在电子装置中设立计数栈。
增量型编码器与绝对型编码器的区分:编码器如以信号原理来分,有增量型编码器,绝对型编码器。
增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。
编码器免费培训课件
编码器免费培训课件编码器是一种用于将信息从一种形式转换为另一种形式的设备或软件。
它在许多领域都有广泛的应用,如通信、音视频处理、数据存储等。
为了帮助人们更好地理解和应用编码器,许多机构和公司提供了免费的培训课程。
一、编码器的基本概念和原理在开始学习编码器之前,我们需要了解一些基本概念和原理。
编码器的作用是将输入信号转换为特定的编码形式,以便在传输或存储过程中能够更高效地使用带宽或存储空间。
常见的编码形式包括数字信号、压缩信号、加密信号等。
编码器的原理主要涉及信号采样、量化和编码三个步骤。
首先,输入信号会经过采样过程,将连续的模拟信号转换为离散的数字信号。
然后,采样得到的数字信号会经过量化,将连续的信号值离散化为一系列有限的离散值。
最后,量化后的信号会进行编码,将离散的信号值映射为特定的编码形式。
二、免费培训课程的优势和内容免费培训课程为学习者提供了一种便捷和经济的学习方式。
相比于传统的培训机构,免费培训课程通常可以在线上进行,学习者可以根据自己的时间和节奏进行学习。
此外,免费培训课程通常由行业内的专业人士或公司提供,内容丰富且与实际应用密切相关。
免费培训课程的内容主要包括编码器的基本原理、常见的编码算法和应用案例等。
学习者可以通过视频、文档、实例等多种形式进行学习,以便更好地理解和掌握编码器的相关知识和技能。
此外,一些免费培训课程还提供了实践环节,学习者可以通过实际操作来加深对编码器的理解和应用。
三、如何选择适合自己的免费培训课程在选择免费培训课程时,我们可以从以下几个方面进行考虑。
首先,我们需要了解培训课程的提供者和背景。
选择由知名机构或公司提供的课程可以保证教学质量和内容的可靠性。
其次,我们可以关注课程的内容和学习方式。
选择内容丰富、形式多样的课程可以更好地满足个人的学习需求。
最后,我们可以通过查阅评价和推荐来了解其他学习者对该课程的评价和反馈,以便做出更好的选择。
四、免费培训课程的应用前景和发展趋势随着信息技术的迅速发展,编码器在各个领域的应用也越来越广泛。
编 码 器 知 识 讲 座
编码器知识讲座1.编码器的特点及用途编码器是通过把机械角度物理量的变化转变成电信号的一种装置;在传感器的分类中,他归属于角位移传感器。
根据编码器的这一特性,编码器主要用于测量转动物体的角位移量,角速度,角加速度,通过编码器把这些物理量转变成电信号输出给控制系统或仪表,控制系统或仪表根据这些量来控制驱动装置。
2. 编码器的主要应用场合:2.1数控机床及机械附件。
2.2机器人、自动装配机、自动生产线。
2.3电梯、纺织机械、缝制机械、包装机械(定长)、印刷机械(同步)、木工机械、塑料机械(定数)、橡塑机械。
2.4制图仪、测角仪、疗养器雷达等。
3. 基本原理3.1 构造编码器主要是由码盘(圆光栅、指示光栅)、机体、发光器件、感光器件等部件组成。
(1)圆光栅是由涂膜在透明材料或刻画在金属材料上的成放射状的明暗相间的条纹组成的。
一个相邻条纹间距称为一个栅节,光栅整周栅节数就是编码器的脉冲数(分辨率)。
(注:本公司码盘有三种金属、玻璃、菲林(类似塑料) 三种)。
(2)指示光栅是一片固定不动的,但窗口条纹刻线同圆光栅条纹刻线完全相同的光栅片。
(3)机体是装配圆光栅,指示光栅等部件的载体。
(4)发光器件一般是红外发光管。
(5)感光器件是高频光敏元件;一般有硅光电池和光敏三极管。
3.2 工作原理由圆光栅和指示光栅组成一对扫描系统,在扫描系统的一侧投射一束红外光,在扫描系统的另一侧的感光器件就可以收到扫描光信号;当圆光栅转动时,感光器件接收到的扫描光信号会发生变化,感光器件可以把光信号转变成电信号并输出给控制系统或仪表。
一般编码器的输出信号为两列成90度相位差的Sin信号和Cos信号(这是由指示光栅的窗口条纹刻线保证的);这些信号的周期等于圆光栅转过一个栅节(P)的移动时间,对Sin信号和Cos信号进行放大及整形就可输出方波脉冲信号。
4. 应用举例编码器的应用场合十分的广泛,在此列举几个简单事例:(1) 数控机床对加工工件自动检测就是通过编码器来进行检测的:数控机床刀架的对零校准也是通过编码器来实施的。
编码器培训课件
编码器培训课件编码器培训课件:解锁编程世界的大门编码器培训课件是现代教育领域中的一项重要资源,它为学生和专业人士提供了学习编程的机会。
编码器是现代技术世界中不可或缺的一部分,掌握编码技能已经成为了许多行业的基本要求。
本文将探讨编码器培训课件的重要性以及它如何帮助我们解锁编程世界的大门。
首先,编码器培训课件提供了系统化的学习路径。
编程是一门需要逻辑思维和实践操作的技能,对于初学者来说,往往会感到困惑和无从下手。
编码器培训课件通过精心设计的课程结构和教学内容,帮助学习者逐步了解编程的基本概念和原理,并通过实践项目来巩固所学知识。
这种系统化的学习路径有助于学习者建立起对编程的整体认识,提高学习效果。
其次,编码器培训课件提供了丰富的学习资源。
编程是一门实践性强的学科,学习者需要通过编写代码来巩固所学知识。
编码器培训课件通常会提供大量的编程练习题和实践项目,帮助学习者在实际操作中掌握编程技巧。
此外,课件还可能包含视频教程、代码示例、参考文档等丰富的学习资源,供学习者自主学习和进一步探索。
第三,编码器培训课件提供了互动和合作学习的机会。
编程往往是一个团队合作的过程,学习者需要与他人共同解决问题、交流思路。
编码器培训课件通常会提供在线学习平台或社区,学习者可以在这里与其他学习者进行交流和讨论。
通过互动和合作学习,学习者可以相互启发,共同进步。
最后,编码器培训课件帮助学习者开拓职业发展的道路。
如今,编程技能已经成为许多行业的必备技能,掌握编程技能可以为个人职业发展提供更多机会。
通过编码器培训课件的学习,学习者可以掌握编程的基本技能,并在实践中不断提升自己。
这将为他们在软件开发、数据分析、人工智能等领域找到更好的工作机会。
总结起来,编码器培训课件是学习编程的重要资源,它提供了系统化的学习路径、丰富的学习资源、互动和合作学习的机会,帮助学习者解锁编程世界的大门。
通过学习编程,我们可以掌握一门有用的技能,提升自己的竞争力,并为未来的职业发展打下坚实的基础。
编码器基本原理课件
工作电流
工作电流
电流限制
散热设计
编码器的工作电流是指其正常工作时 所需的电流值。工作电流的大小反映 了编码器的功耗和散热需求。
为了保护编码器不被损坏,应合理限 制其工作电流。如果电流过大,可能 会烧毁编码器的内部电路或元器件。 因此,在选择编码器时,应关注其工 作电流的大小,并选择合适的电源和 电缆等配件,以确保工作电流在合理 范围内。
详细描述
绝对值编码器通常采用光电、磁性或机械方式进 行工作,能够输出多位数字信号,无论是在电源 启动或是断电的情况下,都能保持输出信号与物 体位置的对应关系。
详细描述
绝对值编码器有多种输出方式,如并行输出、串 行输出和总线型输出,可以根据实际需求选择适 合的输出方式。
增量式编码器
总结词
详细描述
增量式编码器是一种能够测量速度和方向 的编码器,其输出信号是周期性的脉冲序列。
Байду номын сангаас5
编码器的常见故障与排除方法
信号输出异常
01
总结词
信号输出异常是编码器常见故障之一,表现为无信号输出或输出信号不
稳定。
02
详细描述
可能是由于编码器内部的电路板、信号处理模块或连接线路出现故障,
导致无法正常处理和输出信号。
03
排除方法
检查编码器的电源和接地是否正常,检查连接线路是否完好,如有问题
增量式编码器通常由光电、磁性或机械部 分组成,通过检测物体的旋转或直线运动, 输出相应的脉冲信号。
总结词
详细描述
增量式编码器广泛应用于速度和方向测量, 如电机速度闭环控制、电梯控制等场合。
增量式编码器的输出信号可以直接接入到 计数器和控制器中,实现速度和方向的精 确测量和控制。

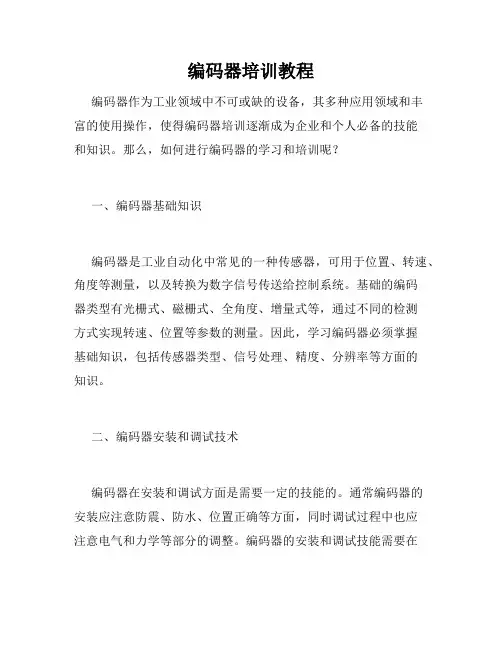

编码器培训教程
编码器培训教程编码器作为工业领域中不可或缺的设备,其多种应用领域和丰富的使用操作,使得编码器培训逐渐成为企业和个人必备的技能和知识。
那么,如何进行编码器的学习和培训呢?一、编码器基础知识编码器是工业自动化中常见的一种传感器,可用于位置、转速、角度等测量,以及转换为数字信号传送给控制系统。
基础的编码器类型有光栅式、磁栅式、全角度、增量式等,通过不同的检测方式实现转速、位置等参数的测量。
因此,学习编码器必须掌握基础知识,包括传感器类型、信号处理、精度、分辨率等方面的知识。
二、编码器安装和调试技术编码器在安装和调试方面是需要一定的技能的。
通常编码器的安装应注意防震、防水、位置正确等方面,同时调试过程中也应注意电气和力学等部分的调整。
编码器的安装和调试技能需要在实践中逐步积累,因此实践是个好方法,可以借助培训课程中的模拟训练场地或教材来提供实践机会。
三、编码器维护和保养编码器在运行过程中,需要定期检查、保养维护,保证其测量精度和稳定性。
如对基准面、轴心线等进行清洁和校准,对励磁电流、输出信号等正确调试和检测,以及日常保养和预防性维护等。
维护和保养是非常重要的,为了避免维护错误导致的机器故障或生产事故发生,培训中应加强相关的课程和实操环节。
四、编码器在生产制造环节中的应用编码器的应用涉及多个领域,包括工程机械、物流设备、生产装备等,培训的应用也应结合不同的领域进行深入探讨,从整体认识上完善学习。
对于不同应用领域,编码器的安装、调试、校准等方面的要求也不尽相同,因此应学习相关领域的业务知识,注重编码器在整个系统中的作用和配合。
五、实践操作和案例分析编码器培训的最终目的是增加使用者的实践能力和技能水平,在学习过程中,最好能参加真实场景下的培训和实践操作,锻炼实际水平和应急能力。
同时也应加强案例分析,注重实际应用中应对实际问题的思考,增加实践能力和试错经验。
总之,编码器培训是一个系统学习和不断实践的过程,培训内容和形式多样,因此我们要根据自身需求选择适合自己的培训方式。
编码器培训教程
编码器培训教程引言:编码器是现代电子设备中不可或缺的组件之一,它将原始信号转换为数字信号,以便于传输和处理。
为了更好地理解和应用编码器,本教程将详细介绍编码器的基本原理、分类、工作方式以及应用场景。
第一部分:编码器的基本原理编码器是一种将原始信号转换为数字信号的装置。
它通过对信号进行采样、量化和编码,将模拟信号转换为数字信号。
编码器的基本原理可以概括为三个步骤:采样、量化和编码。
1.采样:采样是将连续的信号转换为离散的信号。
采样过程中,编码器按照一定的采样频率对信号进行采样,将连续的信号转换为一系列离散的点。
2.量化:量化是将连续的信号值转换为离散的信号值。
量化过程中,编码器将采样得到的信号值按照一定的量化级别进行量化,将连续的信号值转换为离散的信号值。
3.编码:编码是将量化后的信号值转换为数字信号。
编码过程中,编码器将量化后的信号值按照一定的编码规则进行编码,将离散的信号值转换为数字信号。
第二部分:编码器的分类根据编码器的编码方式,编码器可以分为两种类型:增量式编码器和绝对式编码器。
1.增量式编码器:增量式编码器输出的是脉冲信号,它通过计算脉冲的数量和方向来确定位置信息。
增量式编码器具有结构简单、成本低廉的优点,但它的缺点是存在累积误差,且在断电后无法确定位置信息。
2.绝对式编码器:绝对式编码器输出的是数字信号,它通过编码器内部的码盘来确定位置信息。
绝对式编码器具有高精度、无累积误差的优点,但它的缺点是成本较高,且在高速运动时输出信号可能会出现延迟。
第三部分:编码器的工作方式编码器的工作方式可以分为两种:接触式和非接触式。
1.接触式编码器:接触式编码器通过机械接触来实现信号的传递。
接触式编码器具有结构简单、可靠性高的优点,但它的缺点是存在磨损和寿命问题。
2.非接触式编码器:非接触式编码器通过电磁感应、光电效应等方式来实现信号的传递。
非接触式编码器具有无磨损、寿命长的优点,但它的缺点是成本较高,且对环境要求较高。
编码器培训
造业、港口机械、起重机械、电机、数控、印刷包装机械等行业。
2、倍加福公司
倍加福编码器是德国生产的编码器,其产品质量和档次都相当高。性能
相当稳定,也是我公司经常选用的品牌。在绝对值编码器的选择上,我公 司一般选用此品牌。
下面重点介绍增量脉冲编码器。
7
七.渡边编码器型号
结构 形式 HLE HNE HSE STE ATE .
5
五、编码器术语说明
1.分解度:编码器的轴每转一圈所输出的脉冲数。
2. 最大响应频率:编码器在1秒钟内能响应的最大脉冲数。其公式为: 最高响应频率(Hz)= 编码器分解度 × 轴的转速(r/min)/60
3. 最大转速:是指编码器机械系统能够承受的最高转速。
4. 电源地:是指低压控制系统的电源0V(逻辑地)。 5. 屏蔽地:是指机组等系统最终与大地的接地点。
10
4.环境条件
3.电气参数
11
九、编码器的输出 1. 推挽式(A、B相电位不同,六线接法) 推挽式
注意:推挽式对安川变频器要接电源正、负,A+、A-、B+、B-六根线,对 ABB、西门子变频器可只接电源正、负,A+、B+四根线,A-,B-可悬空不接 线。
12
2.
单端接地。( A、B相与0V电位相同,四线接法)
五、编码器术语说明
六、常用厂家 七.编码器型号
2
一、什么是编码器?
编码器(encoder)是将信号(如比特流)或数据进行编制、转换
为可用以通讯、传输和存储的信号形式的设备。 二、编码器的一般工作原理 编码器把角位移或直线位移转换成电信号,用以通讯、传输和储存 。
3
三、编码器的分类 1. 绝对脉冲编码器 由码盘的机械位置决定的,它不受停电、干扰的影响。
编码器的类型与原理PPT学习教案
原理通俗的讲就是将旋转 编码器的码盘拉成一条直线
第28页/共40页
光栅尺编码器
光栅位移传感器的工作原理,是由一对光栅副中的主光栅(即 标尺光栅)和副光栅(即指示光栅)进行相对位移时,在光的干 涉与衍射共同作用下产生黑白相间(或明暗相间)的规则条纹图 形,称之为莫尔条纹。经过光电器件转换使黑白(或明暗)相同 的条纹转换成正弦波变化的电信号,再经过放大器放大,整形电 路整形后,得到两路相差为90o的正弦波或方波,送入光栅数显表 计数显示器的介绍
编码器Encoder为传感器(Sensor)类的一种,主要 用来检测机械运动的速度、位置、角度、 距离或计 数,除了应用在机械外,许多的马达控制如伺服马达 均需配备编码器以供马达控制器作为换相、速度及位 置的检出。
第1页/共40页
编码器的分类
编码器
模拟量编码器
第24页/共40页
混合式编码器原理
1 把增量制码与绝对制码同做在一块码盘上。在圆盘的最外圈是 高密度的增量条纹,中间是绝对值编码器的二进制格莱码道, 码盘的转数由一转脉冲的计数表示,在一周以内转过的角度用 格莱码的数值计数
2 多圈式绝对值编码器:在单圈绝对值编码器的基础上利用钟表 齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码 盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈 数的编码,以扩大编码器的测量范围
号连接电流对电缆的磁场贡献为零,衰减最小,抗干扰较强,可 以进行长距离输出
第9页/共40页
如何进行正反向判断
因为A B两相相差90度,可以通 过判断A相在先还是B相在先, 从而判断正转还是反转
第10页/共40页
如何进行正反向判断逻辑图
编码器的原理课件
02
确定安装位置
根据实际需求,合理选择安装位置,确保测量准确性和使用的便捷性。
安装注意事项
测量误差大
可能是由于安装位置不准确或长期使用磨损导致,需要重新校准或更换编码器。
输出信号不稳定
可能是由于外部环境干扰或电缆不良导致,需要加强抗干扰措施或更换质量好的电缆。
无输出信号
检查电缆连接是否正常,确认输入电源是否符合要求,检查内部电路是否损坏。
常见故障与排除方法
05
编码器的发展趋势
随着工业自动化和测量技术的发展,对编码器的精度要求越来越高。
总结词
高精度编码器能够提供更准确的角位置和速度信息,从而提高设备的控制精度和稳定性。
详细描述
高精度化
随着设备尺寸的减小,对编码器的小型化需求也越来越迫切。
小型化编码器能够减少设备的空间占用,方便集成到各种紧凑的机械设备中。
信号采集
编码器采集到的原始电信号通常比较微弱,需要通过信号转换电路将其转换为便于处理的信号。
信号转换原理
信号转换方式
信号转换质量
信号转换通常包括放大、滤波、整形等处理方式,以实现信号的稳定和准确转换。
信号转换质量直接影响编码器的性能和测量精度,因此是衡量编码器性能的重要指标。
03
02
01
信号转换
小型化
详细描述
总结词
总结词
智能化是当前技术发展的趋势,编码器也不例外。
详细描述
智能化编码器具备自适应和自我诊断功能,能够自动调整参数、补偿误差,并实时监测自身的运行状态,为设备维护提供预警。
智能化
THANKS FOR
WATCHING
感谢您的观看
旋转编码器
霍尔编码器是一种基于霍尔效应的磁感应编码器,它通过测量磁场的变化来输出位置信息。
编码器选型指导
编码器选型指导
2008-9-13 11:26:00 来源:上海开地电子 技术部
编码器选型指导 1. 应用描述/项目描述 应用: 编码器安装: 2. 选择编码器大类 增量式编码器 测速编码器 绝对值单圈 绝对值多圈 3. 机械参数 体积: 直径__ /总长__ 轴: 大小/类型(实心、全通孔、盲孔、特殊定制孔)/材质 主体: 固定/定心/材质 外壳: 材质/颜色 防护等级: 本体/轴端处 速度: 最大极限速度/正常运转速度/加速度/启动转矩 负荷: 轴向负载/径向负载 工作温度: 最低/正常运转时/最高 耐震性能: 抗冲击/抗震动 其他: 4. 电气参数以及光学参数 供电电压: 正常使用的点电压/电压工作范围 电路保护: 供电输入极性保护/输出保护 最大功耗: 电路: (量型,例如:RS422,O.C) 响应频率: 最小/正常/最大 电流消耗: (mA, 增量式) 分辨率: (1024ppr) 通道数量: (标准为 6 路 A,/A,B,/B,Z,/Z) 交换通道: (无刷电机,极数) 每圈转数:(单圈&多圈) 圈数: (多圈) 输出码制: (格雷码、自然二进制….) 通讯类型: (SSI、ProfiBUS、并口输出…) 输出信息速度: (输出 4-20mA,CAN..) 要求精度: 其他:
5. 终端连接方式/接线 连接: 类型/方向/长度(电缆) 电缆插座: fct/颜色/针数(分方向) 其他: 6. 应用标准 标准: 普通编码器/带防爆功能 其他: 7. 项目数据 潜在数量: 目标价格: 样品数量:
。
编码器培训教材PPT课件
杂讯、寿命之关键性能;
C、转动轴(滑动柄):其起着旋转或滑动的运动作用,脉冲规
律的变化依靠它转动规律的角度(滑动规律的行程)而获得均匀
的递增或递减脉冲和手感;
D、引出端:俗称端子,一般为刷子或信号五金片零件,其为产
品输出连接至客户电路板上;一般为铜料镀银;本零件的好坏直
接影响上锡性之指标;
E、定位片:此为产生触感手感的至关性零件;
2
编码器产品基础知识培训
3、电路:
Terminal A A端子
0.01μF
10KΩ 10KΩ
DC 5V
Encoder 编码器
10KΩ 10KΩ
Terminal B B端子
0.01μF
Terminal C C端子
3
编码器产品基础知识培训
4、分类(按结构): 机械式编码器、光电式编码器 A、机械式编码器:通过信号配合零件的规律转动(或移动)形 成触点接触而产生规律脉冲的编码产品,其寿命有较大的局限性; B、光电式编码器:通过光源耦合,形成的无触点接触而产规律 脉冲的编码产品,其寿命极长;
6、性能指标:
电气性能:
A、相位差
B、脉冲数 C、定位数(全波\半波) D、杂讯
E、接触阻抗 F、额定负载 G、跳动(振荡)
H、耐电压
I、绝缘阻抗
机械性能:
A、旋转力矩(定位脱出力 ) B、开关按压力
C、轴向推拉强度
D、螺纹紧固强度
E、摇摆度(轴向及径向)
F、开关按压行程
可靠性性能:
A、旋转寿命 B、 开关寿命
20
20 0.2t±0.1t
15
30 0.25t±0.1t
20
20 0.2t±0.1t
编码器培训教程
要求范围之内
编码器的安装与连接
Connection of Sin/Cos encoder ES1S, ES2S or EV1S to MOVIDRIVE 连接正弦或余弦编码器
24V TTL encoder ES1R, ES2R or EV1R: Install the TTL encoder in exactly the same way as the high-resolution sin/cos encoders 安装TTL编码器或高分辨率的 正弦或余弦编码器
• 因使用机械连接的方式,在掉电时编 码器的位置不会改变,上电后立即可 以取得当前位置数据
• 检测到的数据为格雷码,因此不存在 模拟量信号的检测误差
绝对式编码器综述
特点: 选型: 优点: 缺点:
数字编码, 根据旋转角度输出脉冲信号 根据输出的脉冲信号可以转化为速度.
- 单编码盘 / 多编码盘 (测量一个或二个旋转变量) - 代码 (格雷码, BCD码, 二进制码) - 信号传输方式 (并口, 串口) - 分辨率 - 最大旋转速度
- 结构简单 - 角行程编码 (通过旋转轴获得) - 线性编码 (激光远距离测量) - 掉电不影响编码数据的获得 - 最大24位编码
- 比较贵
混合式旋转编码器
• 用光信号扫描分度盘(分度盘与转动 轴相联),通过检测、统计光信号的 通断数量来计算旋转角度
• 同时输出绝对旋转角度编码与相对旋 转角度编码
光电编码器
• 光电编码器是集光、机、电技术于一 体的数字化传感器,可以高精度测量 被测物的转角或直线位移 量。
光电式旋转编码器
• 一)增量式旋转编码器
编码器的原理专题培训课件
在数字通信和计算机领域中,编码器的主要作用是将模拟信号转换为数字信号 ,或将一种数字信号转换为另一种数字信号,以便进行高效、可靠的传输和处 理。
常见编码器类型
增量式编码器
通过测量角度变化来输出脉冲信 号,具有无限分辨率和较高的测
量精度。
绝对式编码器
通过测量绝对位置来输出数字代码 ,具有固定的分辨率和测量范围。
绝对式与增量式编码器对比
绝对式编码器特点及应用
特点 直接输出编码值,无需参考点
分辨率高,定位准确
绝对式编码器特点及应用
• 抗干扰能力强,稳定性好
绝对式编码器特点及应用
应用 需要精确定位和控制的场合
如数控机床、机器人、自动化生产线等
增量式编码器特点及应用
特点 输出脉冲信号,需要参考点
分辨率可调,适应性强
采用二进制编码原理,将绝对位置信息转换为相应的数字代码。编码器
轴上刻有二进制编码图案,当轴旋转到不同位置时,通过读取编码图案
可以确定绝对位置信息。
03
混合式编码器工作原理
结合了增量式和绝对式编码器的工作原理。在编码器轴上同时刻有增量
式光栅和绝对式编码图案,通过光电转换原理将角度变化和绝对位置信
息转换为相应的脉冲信号和数字代码。
数控机床位置检测
高精度位置反馈
编码器能够实时提供数控机床各轴的高精度位置 信息,确保加工精度。
多轴同步控制
通过编码器实现多轴同步控制,提高数控机床的 加工效率。
故障诊断与预防
编码器可监测数控机床的运行状态,为故障诊断 和预防性维护提供依据。
机器人关节角度测量
关节角度实时监测
编码器可实时监测机器人各关节的角度变化,为机器人运动控制 提供精确数据。
最完整的编码器培训教程(2024)
03
编码器安装与调试技 巧
2024/1/29
13
安装前准备工作及注意事项
确认编码器型号和规格
根据实际需求选择合适的编码器型号 和规格,确保编码器能够满足应用要 求。
检查编码器外观
检查编码器外观是否完好,有无损坏 或变形,确保编码器能够正常工作。
2024/1/29
准备安装工具和材料
准备好安装编码器所需的工具和材料 ,如螺丝刀、扳手、电缆等。
2024/1/29
旋转不灵活或卡滞
可能是由于轴承磨损、内 部齿轮损坏、杂质侵入等 原因导致。
无输出信号
可能是由于连接线断路、 编码器损坏、供电故障等 原因导致。
19
故障排除方法和步骤
对于输出信号不稳定的问题,首先检查供电电压是否稳定,然后检查连接线是否松 动或损坏,最后考虑更换编码器。
对于旋转不灵活或卡滞的问题,首先清理编码器内部的杂质,然后检查轴承和齿轮 是否磨损严重,如有需要则更换相应部件。
确认安装位置
根据编码器使用说明和应用需求,确 认编码器的安装位置,确保安装位置 符合要求。
14
安装步骤详解
01
02
03
04
固定编码器底座
将编码器底座固定在预定位置 上,确保底座安装牢固、稳定
。
连接电缆
将编码器的电缆连接到相应的 接口上,确保连接正确、牢固
。
调整编码器位置
调整编码器的位置,使其与被 测物体保持合适的距离和角度
提供更高的音质和更低的文件大 小,支持多声道音频编码。
6
常见类型及其特点
H.264编码器
采用先进的视频压缩技术,具有高压缩比、低延迟等优点。
HEVC编码器
4-2编码器如何选型
4-2编码器如何选型4-2编码器如何选型?随着自动化设备的普及,编码器在机械生产中起到了很大的作用,广泛应用于伺服电机配套、机床、电梯、纺织机械、包装机械、印刷机械、起重机械、食品机械、汽车配件生产流水线、精密喷绘、焊接、精密位置控制等现代工业领域,编码器不仅在市场有着广阔的发展前景,而且也备受市场青睐,今天润鑫带大家了解一下!如何选型编码器选型要考虑分辨率的精确度的选择编码器选型要考虑空间大小编码器选型要考虑轴允许负载编码器选型要考虑最大允许转速编码器选型要考虑最高响应频率编码器选型要考虑保护结构编码器选型要考虑轴的旋转启动转距编码器选型要考虑输出电路方式选型参数在选型或采购编码器的时候,需要从多方面进行考虑,特别是在技术参数上需要进行一个技术参数上的参考:编码器是否符合自己的加工要求及质量要求;编码器系统种类较多,要选择适合的系统;由于驱动单元是旋转编码器控制的关键,在选择驱动单元时,要根据加工的工件的精度要求选择合适的驱动单元选型标准空间大小:由于使用环境的不同,编码器的空间大小的选择也十分关键,因为编码器连接着内部之间的部件,选择大小合适的编码对于机器的安装和设备的排布有很好的影响。
安装尺寸:包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求选型及注意事项性能:旋转编码器的性能主要体现在设备数据的处理和自身材质上,考虑到使用环境的不同,对于编码器在质量、耐磨性、防腐蚀性上都有更加严格的要求编码器的数据处理能力是要根据设备的内部芯片数据处理能力进行考虑,通常频率越高的处理器越好分辨率:即旋转编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求电气接口:旋转编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出,其输出方式应和其控制系统的接口电路相匹配。
编码器全部课程
编码器全部课程一、教学内容本节课的教学内容选自人教版小学数学教材四年级上册第五单元《编码器全部课程》。
本节课主要包括:理解编码器的概念,掌握编码器的基本操作方法,能够运用编码器解决实际问题。
二、教学目标1. 让学生了解编码器的基本概念,知道编码器在生活中的应用。
2. 培养学生运用编码器解决问题的能力,提高学生的动手操作能力。
3. 培养学生合作学习的习惯,提高学生的团队协作能力。
三、教学难点与重点重点:编码器的概念及其基本操作方法。
难点:如何运用编码器解决实际问题。
四、教具与学具准备教具:电脑、投影仪、编码器演示仪。
学具:学生分组准备编码器及相关学习材料。
五、教学过程1. 实践情景引入:教师通过一个生活中的实例,如商品条形码的扫描,引导学生了解编码器的作用。
2. 基础知识讲解:教师讲解编码器的基本概念,包括编码器的作用、种类及其基本操作方法。
3. 例题讲解:教师通过一个简单的例题,如计算器编码器的使用,让学生掌握编码器的基本操作方法。
4. 学生动手实践:学生分组进行编码器的操作实践,教师巡回指导。
5. 随堂练习:教师设计一些有关编码器的练习题,让学生即时巩固所学知识。
7. 板书设计:教师设计简洁明了的板书,帮助学生记忆编码器的基本概念和操作方法。
六、作业设计1. 请描述一下你身边的某个编码器,并说明它的作用。
答案:略(1)25 + 13(2)56 × 7答案:(1)25 + 13 = 38(2)56 × 7 = 392七、课后反思及拓展延伸课后反思:教师在课后对教学效果进行反思,看是否达到了教学目标,学生是否掌握了编码器的基本操作方法。
拓展延伸:教师可以引导学生思考编码器在未来的发展趋势,以及如何运用编码器解决更多实际问题。
八、教学内容本节课的教学内容主要包括:理解编码器的基本概念,掌握编码器的基本操作方法,能够运用编码器解决实际问题。
通过生活中的实例,如商品条形码的扫描,让学生了解编码器的作用。
编码器培训教程
6
4、编码器术语说明
1.分辨率:编码器的轴每转一圈所输出的脉冲数。 2. 最大响应频率:编码器在1秒钟内能响应的最大脉冲数。其公式为: 最高响应频率(Hz)= 编码器分解度 × 轴的转速(r/min)/60,另称PPS。 3. 最大转速:是指编码器机械系统能够承受的最高转速。 4. 绝对编码器信号传输方式:并行、串行输出或总线型输出。输出电路与增 量编码器相似 ,有集电极开路PNP,NPN型,差分驱动,推挽式。
编码器机 械值800
编码器机 械值1024
x2
转到机械值为X位置时,y=(x1-800)/5.12 即是顶出计算距离(mm) 当x2超过1024时,y=[(1024-800)+x2]/5.12
9
3、程序摘要
格雷码转二进制
原点机械值 当前机械值 1024
防止超幅度
顶出机 顶出位置 mm
11
B、模厚调整(增量式编码器+高速计数器)
1,编码器参数及接线图
型号:SL-013-360A 电源电压:24V 分辨率:360 最大应答频率:0-200KHz 最大转速:6000r/min 输出:集电极开路NPN型 SL 24V-
ØB ØA 24V+
A20 A18
B19
QD62
AB-
2,输入模式及相关设置(0005H)
(汤勺与行走计算方法类似,这里略。)
19
4,位置与速度图示:
行走位置
后LS位 汤量不足 计量位 880 770 待机位 640 前LS(设定)
行走速度 (Hz)与位 置对应
10 10
65 6 65
6 6
20
汤勺速度 (Hz)与位置对应
注汤限
B
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

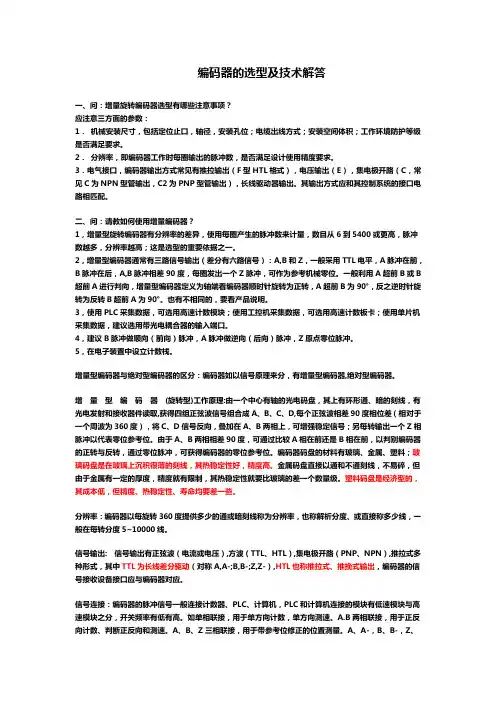

编码器的选型及技术解答一、问:增量旋转编码器选型有哪些注意事项?应注意三方面的参数:1.机械安装尺寸,包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2.分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
