DDS-11A电导率仪使用说明书

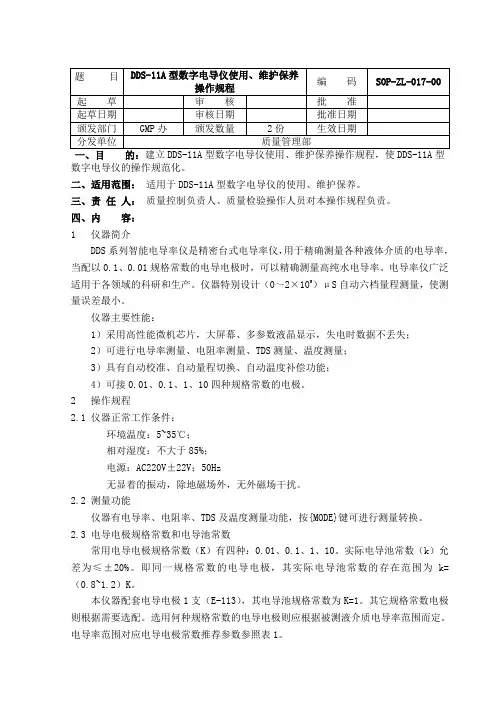

DDS-11A型数字电导仪使用、维护保养操作规程
数字电导仪的操作规范化。
二、适用范围：适用于DDS-11A型数字电导仪的使用、维护保养。
三、责任人：质量控制负责人、质量检验操作人员对本操作规程负责。
四、内容：1 仪器简介DDS系列智能电导率仪是精密台式电导率仪，用于精确测量各种液体介质的电导率，当配以0.1、0.01规格常数的电导电极时，可以精确测量高纯水电导率。
电导率仪广泛适用于各领域的科研和生产。
仪器特别设计（0～2×105）μS自动六档量程测量，使测量误差最小。
仪器主要性能：1）采用高性能微机芯片，大屏幕、多参数液晶显示，失电时数据不丢失；2）可进行电导率测量、电阻率测量、TDS测量、温度测量；3）具有自动校准、自动量程切换、自动温度补偿功能；4）可接0.01、0.1、1、10四种规格常数的电极。
2 操作规程2.1 仪器正常工作条件：环境温度：5~35℃；相对湿度：不大于85%；电源：AC220V±22V；50Hz无显着的振动，除地磁场外，无外磁场干扰。
2.2 测量功能仪器有电导率、电阻率、TDS及温度测量功能，按{MODE}键可进行测量转换。
2.3 电导电极规格常数和电导池常数常用电导电极规格常数（K）有四种：0.01、0.1、1、10。
实际电导池常数（k）允差为≤±20%。
即同一规格常数的电导电极，其实际电导池常数的存在范围为k=（0.8~1.2）K。
本仪器配套电导电极1支（E-113），其电导池规格常数为K=1。
其它规格常数电极则根据需要选配。
选用何种规格常数的电导电极则应根据被测液介质电导率范围而定。
电导率范围对应电导电极常数推荐参数参照表1。
2.4 仪器量程显示范围仪器测量范围：0~2×105μS/cm，分成六个量程档，量程间自动切换。
1）0~1.999μS/cm2）2.00~19.99μS/cm3）20.0~199.9μS/cm4）200~1999μS/cm5）2.00~19.99mS/cm6）20.0~199.9mS/cm（用规格常数为10的电极）2.5 仪器电导常数设置按{ON/OFF}键打开电源开关，按{SET}键，显示屏上“K=1.0”闪动，按{▲}、{▼}键选择目前使用的电导电极的规格常数，确定后按{SET}键，显示屏出现电导池常数闪动，按{▲}、{▼}键调整到目前使用电极的电导池常数一致，再按{SET}键，常数设定结束。
DDS-11A型实验室电导率仪使用方法
DDS-11A型实验室电导率仪使用方法电导率仪是实验室电导率测量仪表，它能测定一般液体和高纯水的电导率电导率仪是食品厂、饮用水厂办理QS、HACCP 认证的必备检验设备，现在就为大家揭晓DDS-11A 型实验室电导率仪使用方法。
未开电源开关前，观察表针是否指零，如不知零，可调整表头上的螺丝使表针指零。
将校正、测量开关扳在校正位置。
插接电源线，打开电源开关，并预热数分钟调节调正器使电表满度指示。
当使用前8 个量程来测量电导率低于300 的液体时，选用低周，这时将板向低周即可。
当使用后4 个量程来测量电导率在300 至范围里的液体时，则将扳向高周。
将量程选择开关扳到所需要的测量范围，如预先不知被测溶液电导率的大小，应先把其扳在最大电导率测量档，然后逐档下降，以防表针打弯。
测量读数：一般的测量其常数的旋钮都打到1.0 档，测量前调正ADI 旋到最大值，然后再慢慢地调节，把测量开关打到校正档调好零点，选好量程，再把测量开关打到测量的位置然后再读数。
电极的使用：使用时用电极夹夹紧电极的胶木帽，并通过电极夹把电极固定在电极杆上。
当被测溶液的电导率低于10 ，使用DJS1 型光亮电极。
这时应把R 调节在与所配套的电极的常数项对应的位置上。
例如，若配套电极的常数为0.95。
则应把R 调节在0.95 处，有如若配套电极的常数为1.1，则应把R 调节在1.1 的位置上。
当被测溶液的电导率在~范围，则使用DJS1 型铂黑电极。
同应把R 调节在与所配套电极的常数相对应的位置上。
当被测溶液的电导率大于，以致用DJS1 型铂黑电极测不出时，则使用DJS10 型铂黑电极。
这时应把R 调节在所配套的电极的常数的位置上。
将电极插头插入插口内，旋紧插口上的紧固螺丝，在将电极浸入待测溶液中。
接着校正，当用1~8 量程测量时，校正时扳在低周。
当用9~12 量程测量时，则校正时扳向高周，即将扳到校正，调节使指示针满度。
注。
DDS-11A型实验室电导率仪标准操作规程
DDS-11A型实验室电导率仪标准操作规程目的：制定DDS-11A型实验室电导率仪标准操作规程范围：适用于DDS-11A型实验室电导率仪的操作职责：QC检验员对本规程实施负责规程仪器正常工作条件:环境温度： (5～40)℃；相对湿度：不大于90%;供电电源：9V直流外接电源（内正外负）300mA；除地磁场外，周围无电磁场干扰。
1 操作前的准备：仪器的初始化a．初次使用本仪器必须根据所配套电导电极的电极常数对仪器进行初始化；b．开机，按仪器的“电源”键，使仪器显示屏点亮，按"MOD”键。
使仪器“常数”点亮并且闪耀，同时显示上一次设定的电导电极常数值（例如：0. 985），仪器出厂时的设定值为1.000;c．根据所配套电导电极的电极常数，再按仪器的常数“▲、▼”键，使仪器显示值与电导电极的电极常数值相一致；d．按仪器的“ENT”键确认，仪器的电导电极常数设定完成，仪器自动进入温度补偿系数的设定，此时仪器“系数”点亮并且闪耀，同时仪器显示上一次设定的温度补偿系数（例如：1.9），仪器出厂时的设定值为2.0；e．根据被测介质不同选择不同的温度系数，即温度补偿系数为2.0%；f. 按仪器的“ENT”键确认，仪器的温度补偿系数设定完成，仪器回到测量状态。
如果不调换电导电极，在下一次使用时没有必要对仪器进行初始化。
直接开机进入测量即可。
2 操作程序4.3电导率测量a．开机，仪器自动进入测量状态。
（如果仪器已初始化，就没有必要对仪器再进行一次初始化）；b．按仪器的“▲、▼”键，此时仪器的温度符号“℃’’闪耀，表明仪器处于温度调整状态，使仪器的温度显示值与被测介质的温度相一致，按仪器的“ENT”键确认，仪器返回测量状态；c．用蒸馏水清洗电导电极，再用被测试样清洗电导电极；d．把电导电极插入被测溶液中，用玻璃棒搅拌溶液、使溶液均匀，仪器显示被测介质的电导率值。
6. 附录1．电导率标准溶液的配制方法配制标准溶液的称量要求：a) 1 mol/L：在20℃下每升溶液中KCL为74.2460g；b) 0.1 mol/L：在20℃下每升溶液中KCL为7.4365g；c) 0.01mol/L：在20℃下每升溶液中KCL为0.7440g；d) 0.001mol/L：在20℃下将l00mL的0.0lmol/L溶液稀释至1L。

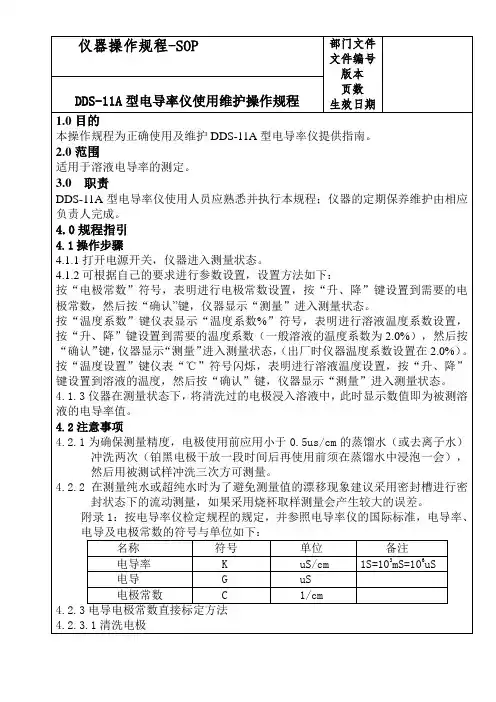

DDS-11A型电导率仪使用维护操作规程
测定电极常数的KCL标准浓度如下：
电极常数
cm-1
0.01
0.1
1
10
KCL近似浓度（mol/l）
0.001
0.01
0.01
0.1
注：KCL应该用一级试剂，并须在110℃烘箱中烘4小时，取出在干燥器中冷却备用称量。
近似浓度（mol/L）与电导率（S/cm）的关系：
KCL近似浓度mol/L的配置：
35
0.13110
0.015351
0.0016876
0.0001765
4.3维护保养
4.3.1电极插头座绝对防止受潮，以防造成不必要的测量误差。
4.3.2电极应定期进行常数标定。
1.4.3.2测量电极是精密部件，不可分解，不可改变电极形状和尺寸，且不可用强酸、 强碱清洗，以免改变电极常数而影响仪器测量的准确性。
4.2.3.3把电导率仪接入电源
4.2.3.4 控制溶液温度为（25±0.1）℃。
4.2.3.5 把电极浸入校准溶液中。
4.2.3.6 标准电导率比较后按“电极常数”键进入电极常数校准状态，再按“ △ ”或 “ ▽ ”调节电极常数，然后按“确认”键后使显示的电导率值和标准值一致，则该电极常数值即为该电导电极常数值。
1 mol/L：20℃下每升溶液中KCL为74.2650g。
0.1mol/L：20℃下每升溶液中KCL为7.4365g
0.01mol/L：20℃下每升溶液中KCL为0.7440g
0.001 mol/L：20℃下将100ml的0.01mol/L溶液稀释至1L。
近似浓度（mol/L）
电导率
(s/cm)
温度℃
按“电极常数”符号，表明进行电极常数设置，按“升、降”键设置到需要的电极常数，然后按“确认”键，仪器显示“测量”进入测量状态。

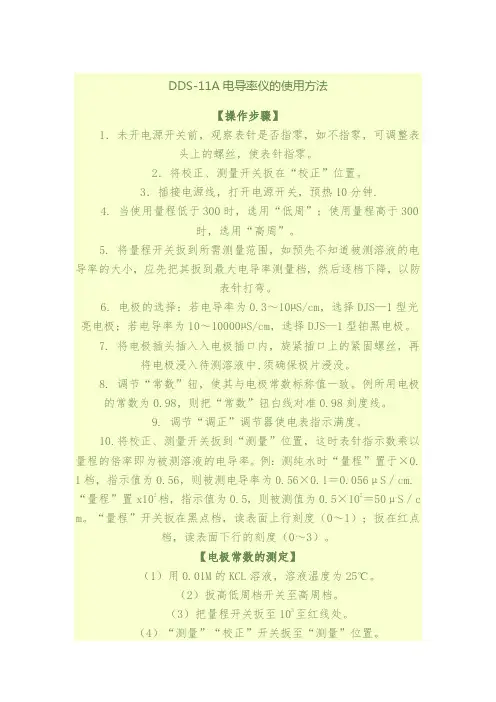

DDS-11A电导率仪电导仪使用方法
DDS-11A电导率仪的使用方法【操作步骤】1．未开电源开关前，观察表针是否指零，如不指零，可调整表头上的螺丝，使表针指零。
2．将校正、测量开关扳在“校正”位置。
3．插接电源线，打开电源开关，预热10分钟.4. 当使用量程低于300时，选用“低周”；使用量程高于300时，选用“高周”。
5. 将量程开关扳到所需测量范围，如预先不知道被测溶液的电导率的大小，应先把其扳到最大电导率测量档，然后逐档下降，以防表针打弯。
6. 电极的选择：若电导率为0.3～10µS/cm，选择DJS—1型光亮电极；若电导率为10～10000µS/cm，选择DJS—1型铂黑电极。
7. 将电极插头插入入电极插口内，旋紧插口上的紧固螺丝，再将电极浸入待测溶液中,须确保极片浸没。
8. 调节“常数”钮，使其与电极常数标称值一致。
例所用电极的常数为0.98，则把“常数”钮白线对准0.98刻度线。
9. 调节“调正”调节器使电表指示满度。
10.将校正、测量开关扳到“测量”位置，这时表针指示数乘以量程的倍率即为被测溶液的电导率。
例：测纯水时“量程”置于×0. 1档，指示值为0.56，则被测电导率为0.56×0.1＝0.056μS／cm. “量程”置x102档，指示值为0.5，则被测值为0.5×102＝50μS／c m。
“量程”开关扳在黑点档，读表面上行刻度（0～1）；扳在红点档，读表面下行的刻度（0～3）。
【电极常数的测定】（1）用0.01M的KCL溶液，溶液温度为25℃。
（2）扳高低周档开关至高周档。
（3）把量程开关扳至103至红线处。
（4）“测量”“校正”开关扳至“测量”位置。
注：KCl应该用一级试剂，并需在110℃烘箱中烘4小时，0.01D：2 0℃下每升溶液中KCl为0.7740g。

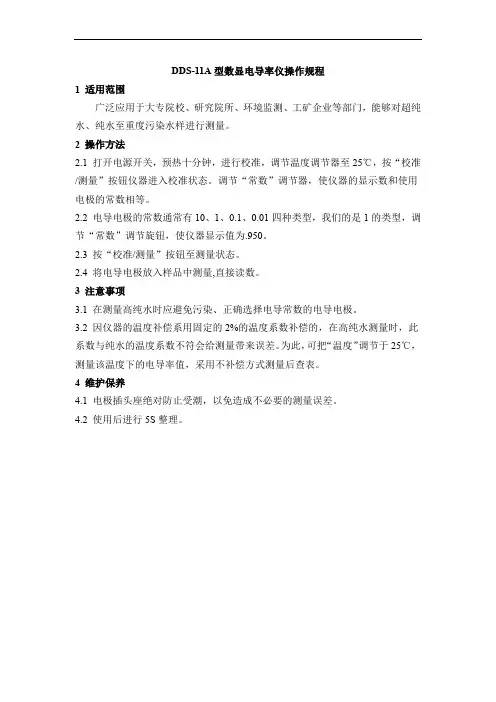

DDS-11A型数显电导率仪操作规程
DDS-11A型数显电导率仪操作规程
1 适用范围
广泛应用于大专院校、研究院所、环境监测、工矿企业等部门，能够对超纯水、纯水至重度污染水样进行测量。
2 操作方法
2.1 打开电源开关，预热十分钟，进行校准，调节温度调节器至25℃，按“校准/测量”按钮仪器进入校准状态。
调节“常数”调节器，使仪器的显示数和使用电极的常数相等。
2.2 电导电极的常数通常有10、1、0.1、0.01四种类型，我们的是1的类型，调节“常数”调节旋钮，使仪器显示值为.950。
2.3 按“校准/测量”按钮至测量状态。
2.4 将电导电极放入样品中测量,直接读数。
3 注意事项
3.1 在测量高纯水时应避免污染、正确选择电导常数的电导电极。
3.2 因仪器的温度补偿系用固定的2%的温度系数补偿的，在高纯水测量时，此系数与纯水的温度系数不符会给测量带来误差。
为此，可把“温度”调节于25℃，测量该温度下的电导率值，采用不补偿方式测量后查表。
4 维护保养
4.1 电极插头座绝对防止受潮，以免造成不必要的测量误差。
4.2 使用后进行5S整理。
DDS-11A电导率仪使用说明书
*DDS-11A型电导率仪说明书一、概述DDS-11A电导率仪是一种数字显示精密台式电导率仪。
仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。
用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率。
仪器主要设计特点：•高可靠性、高稳定性•先进的电路结构•输出测量讯号•高清晰度数码显示（字高20mm 31/2位）二、技术性能1、仪器使用条件供电电源：AC220V±10%V，50 Hz /60Hz为保证仪器测量值精确可靠，测量时请在下列环境条件下使用：环境温度0℃～40℃；空气相对湿度≤85%；无显著的振动、强磁场干扰。
2、主要技术参数测量范围 0～2×105(μS/cm)准确度±1% F*S仪器稳定性 0.5%温度补偿范围 15～35(℃)输出测量讯号 0～20(mV)仪器外形尺寸 270×180×60（mm）仪器重量：1.5（Kg）消耗功率：3（W）可配电极规格常数：0.01、0.1、1、10 四种三、使用和维护1、电导电极规格常数和电导池常数常用电导电极规格常数（J0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％。
即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0。
测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定。
一般地，四种规格电导电极，适用电导率测量范围参照表1。
本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1。
其它规格常数电极，用户根据需要另配。
2、仪器量程显示范围本仪器设有四档量程。
当选用规格常数J0=1电极测量时，其量程显示范围如表2。
注：量程1、2档，单位μS ；量程3、4档，单位mS 。
其关系：1μS=10-3mS=10-6S选用其他规格常数电极时，其量程显示范围如表3。
DDS-11A型电导仪使用说明书
DDS-11A型电导仪使用说明书
一、测量范围：0~100000us
测量精度：1.5%
一、调零
仪表通电，水平放置时，指针在0刻度。
如不在0位，可拨动表上白色半月盘机械指示到0位。
二、校准
1、接通电源，红色“电源”灯亮
2、测量，校准开关拨到校准位置
3、常熟旋转扭定在“1.0”左右（由电极常用数而定）
4、调节“调正”旋钮使指针指向“1.0”位置。
四、测量
1、在电导池插座上插上电极（对准凹槽按下航空头）
2、选择好量程，如测水质在100us。
将红顶开关，白线对准10的3次方黑档。
3、拨下测量开关，把电极放入水中，即可读书。
五、注意事项
1、选择量程要稍大于测量值，小于测量值时。
指针会指向满度，请选在适当的中间位置读书。
2、选择黑档读数为黑色刻度值，红档读下面刻度值，表头读数要乘上量程所选的倍率。
如：在10的2次方黑档读到0.4us，则电导值为102 x0.4=40us/cm
3、电极要泡在纯水里备用，新的电极要搅动几下再读数。
4、电极不要接触浓硫酸，电极不可用布擦洗，只能用纯水冲洗。
5、本仪表标配“1.0”电极，也可配用0.01~10的电极
6、仪表使用环境保持干净，不可进水和严重腐蚀气体，不可有强电磁干扰在边上使用。
7、仪表供电220V±10%，不可用直流电或高压电。
（完整版）DDS-11A型数显电导率仪操作规程
（完整版）DDS-11A型数显电导率仪操作规程电导率仪操作规程一、仪器正常使用条件：⑴环境温度：5～40℃⑵相对湿度：≤85%⑶除地磁场外，无其它强磁场干扰。
二、操作方法：1 接通仪器电源，让仪器预热约10分钟。
2 将电极侵入被测溶液，电极插头插入电极插座。
3 将“量程”（RANGES）开关板向“校正”（CAL）调节“常数”（CONST）使显示数与所使用电极的常数标称值一致。
4 将量程开关扳至合适的量程挡，待显示稳定后，仪器显示数值即为测量时温度下的电导率。
5 对高电导率测量可使用DJS-10电极，此时量程扩大10倍：即20ms/cm档可测至200ms/cm,2ms/cm档可测至20ms/cm,但显示数须乘以10.1防止湿气，腐蚀性气体进入仪器内部，电极插头，插座应保持干燥，电极使用完毕应清洗干净，用净布擦干后放好，盛放被测液的容器须干净，无离子污染。
电导仪使用说明书一、仪器特点1、仪器采用高性能集成电路组成性能稳定的正弦波发生器，因此显示稳定、漂移小；2、仪器采用了相敏检波器，抑制了由电极引线分布电容对测量的影响，因而本仪器不用电容补偿调节器，换档自动补偿并能测量低电导值；3、仪器信号源频率和量程同步切换，使用方便；4、仪器可在全量程范围内直读电导，只需校正一次电极常数，使用极为方便；5、仪器内装有热反馈电路和驱湿元件，仪器使用不受温度和湿度影响；6、仪器有温度补偿器，DDS-11C型对被测液能作标准温度系数百分之二，DDS-307型作百分之一至百分之四补偿。
二、主要技术性能1、测量范围：见（表三）2、精度等级：1级（→表四）3、电计精确度：≤F.S±1.0% 加减1个字；4、仪器的基本误差：≤F．S±1.5%；5、常数补偿器：≤F.S±1.0%；6、温度补偿器：≤F.S±1.0%；7、因电导因温度升高而增大，DDS-11C型2%（度），DDS-307型1-4%（度）8、仪器重复性：不超过基本误差的三分之一；9、仪器稳定性：3h内漂移量不超过基本误差的2/310、工作条件：⑴、环境温度：5℃～35℃；⑵、相对湿度：≤80%；⑶、供电电源：A C 220V±22V，Hz 50±1Hz三、仪器的使用1、将电源插头插入接地可靠的插座；2、将选择开关置于校正位置，开机预热10～15分钟；3、电导的测量：（1）仪器在全量程范围内测量，只须在第三量程或任用量程校正电极常数，有效读数最多为宜。
雷磁 DDS-11A 型数显电导率仪 说明书
沪制：00000206号 产品标准编号：Q/SIEQ13地址：上海长宁区仙霞西路1119号 电话：021－52187492 传真：021－52170707 邮编：200335DDS-11A 型数显电导率仪Model DDS-11A Conductometer Instruction Manual上 海 雷磁新泾仪器有限责任公司目录概述DDS－11A（数显）型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，它广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，还可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下：◆仪器采用3 位半LED数码管显示，显示清晰，测量精度高；◆具有电导电极常数补偿功能；◆具有溶液的手动温度补偿功能；◆具有0～10mV讯号输出。
仪器的主要技术性能1.测量范围：仪器的测量范围为(0~2×105μS/cm) ，仪器分成五档量程，各档量程间采用波段开关手动切换，见下表注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000μS/cm时，采用常数10的电导电极。
当选用常数为10的电导电极时，测量范围扩展为2×105μS/cm2. 电子单元基本误差：±1.0%(FS) ± l个字3. 仪器的基本误差：±1.5%(FS)±1个字。
～1～214. 温度补偿范围：（5-35）℃5. 仪器正常工作条件：（a）环境温度：(5~35)℃；（b）相对湿度：不大于85％；（c）供电电源：AC(220±22)V；(50±l)Hz；（d）无显著的振动；（e）除地球磁场外无外磁场干扰。
6. 外形尺寸1×b×h，mm：270×185×70 7．重量：0.9kg仪器结构仪器外型示意图如下图1 前面板示意图图2 后面板示意图～2～“量程”选择开关，可选择（2、20、200、2000及2x104）μS/cm五个测量量程档。
数字式DDS-11A电导率仪操作规程
数字式DDS-11A电导率仪操作规程1、仪器型号：DDS-11A；仪器等级：1.5级。
一、主要技术性能2、测量范围：0~2×105μS/cm，精度：≤±1.5%（满量程），稳定性：≤±0.6%/3h。
3、适用电极：DJS-1（铂黑、光亮），DJS-10。
二、操作流程1、将电导率仪安放在平稳、整洁的工作台上，附近应无明显振源和强磁场，无腐蚀性气体。
2、通电前，请确保开关置在“关”档上，检查是否断路或漏电现象；3、检查电源电压，应在仪器规定使用范围220V±10%，接通电源开机预热15～30min。
4、调节温度补偿旋纽，使其指示的温度值与被测溶液温度相同。
5、“校准/测量”按纽按下至“校准”档，常数灯亮，调节常数旋纽，使仪器显示电导电极常数值与电极标识电导电极常数值一致（注：每个电极上均标识有电导电极常数值）。
6、“校准/测量”按纽处于“测量”档，测量灯亮，选择合适的量程档，将清洁的电极浸入被测溶液中，轻轻搅拌电极2～3下，使电极与溶液充分接触，此时仪器显示的电导率为该液体在标准温度（25℃）时的电导率值。
注：一般情况下，所指液体电导率是指该液体标准温度（25℃）时的电导率值，当液体温度不在25℃时其液体电导率会有一个变量，为了等效消除这个变量，仪器设置了温度补偿功能，仪器采用温度补偿时，所测液体电导率已换算为25℃时的电导率值。
当仪器不采用温度补偿时，应将温度旋纽调至25℃，所测电导率为该液体在其测量温度下的电导率。
7、当仪器显示为“1”时，是所测液体电导率超过了所在档位的测量值，需要调高测量档位或更换量程更大的电极。
8、测量完毕，关机，取下电极，对电极进行清洗、存放好，以备下次使用。
2015年1月10日。
DDS-11A电导率仪说明书
DDS-11A电导率仪的使用方法【操作步骤】1．未开电源开关前，观察表针是否指零，如不指零，可调整表头上的螺丝，使表针指零。
2．将校正、测量开关扳在“校正”位臵。
3．插接电源线，打开电源开关，预热10分钟.4. 当使用量程低于300时，选用“低周”；使用量程高于300时，选用“高周”。
5. 将量程开关扳到所需测量范围，如预先不知道被测溶液的电导率的大小，应先把其扳到最大电导率测量档，然后逐档下降，以防表针打弯。
6. 电极的选择：若电导率为0.3～10µS/cm，选择DJS—1型光亮电极；若电导率为10～10000µS/cm，选择DJS—1型铂黑电极。
7. 将电极插头插入入电极插口内，旋紧插口上的紧固螺丝，再将电极浸入待测溶液中,须确保极片浸没。
8. 调节“常数”钮，使其与电极常数标称值一致。
例所用电极的常数为0.98，则把“常数”钮白线对准0.98刻度线。
9. 调节“调正”调节器使电表指示满度。
10.将校正、测量开关扳到“测量”位臵，这时表针指示数乘以量程的倍率即为被测溶液的电导率。
例：测纯水时“量程”臵于×0.1档，指示值为0.56，则被测电导率为0.56×0.1＝0.056μS／cm. “量程”臵x102档，指示值为0.5，则被测值为0.5×102＝50μS／cm。
“量程”开关扳在黑点档，读表面上行刻度（0～1）；扳在红点档，读表面下行的刻度（0～3）。
【电极常数的测定】（1）用0.01M的KCL溶液，溶液温度为25℃。
（2）扳高低周档开关至高周档。
（3）把量程开关扳至103至红线处。
（4）“测量”“校正”开关扳至“测量”位臵。
（5）把电极常数旋钮调至“1.0”位臵。
（6）调节“调正”器使红字读数（下刻度）“1.41”处。
（7）把测量开关扳至“校正”位臵。
（8）调节“电极常数”旋钮，使电表指示于满度。
（9）记下“电极常数”旋钮指示的读数，即为该电极的电极常数。
DDS-11A型数显电导率仪
DDS-11A型数显电导率仪操作规程一、概述DDS-11A型数显电导率仪广泛适用于测量蒸馏水、去离子水、饮用水、锅炉水、工业废水及一般液体的电导率，还可用于电子、化工、制药及电厂检测高纯水的纯度。
本仪器有如下特点：1、采用3½位LED数字显示，读数清晰直观。
2、过量程溢出显示1.，消除换档测量误差。
3、在全量程范围内测量误差都不大于±1%。
4、在全量程范围里都配用常数为“1”的电极，它既能检测0.1～0.05µS/cm（10MΩ~20MΩ）高纯水的电导率，也适合测量一般液体的电导率，测量范围达：0～2×105µS/cm。
5、测量高纯水时无人体感应现象，且显示值准确。
6、小数点位置及高、低测量频率随“量程”同步变换，测量结果直读而不必乘“倍率”，并且具有温度补偿功能。
二、仪器主要技术性能1、测量范围：0.001～2×105µS/cm（即1000MΩ~5Ω），分为以下六个量程档：2、显示：3½位LED3、测量误差：≤±1.5%F.S4、温度补偿范围：10～40℃，基准25℃5、稳定性：±0.67%/24h6、消耗功率：不大于5W7、重量：1kg8、外形尺寸：280（长）× 200（宽）× 95（高）三、使用条件1、环境温度：5～40℃2、环境相对湿度：≤85%3、供电电源：220V±10%，50Hz±2%四、工作原理在电解质的溶液中，带电的离子在电场的作用下，产生移动而传递电子，因此，具有导电作用。
导电能力的强弱称为电导度G，单位以符号S表示。
因为电导是电阻的倒数，因此，测量电导度大小的方法，可用两个电极插入溶液中，以测出两极间的电阻Rx即可。
根据欧姆定律，温度一定时，这个电阻值与电极的间距L（cm）成正比，与电极的横截面积A（cm2）成反比，即：R=ρL/A (1)对于一个给定的电极而言，电极面积A与间距L都是固定不变的，故L/A是个常数，以J表示，故（1）式可写成：G=1/R=1/ρJ (2)式中：1/ρ称为电导率，以K表示，由（1）式知其单位是S/cm,因此，（2）式变为：G=K/JK=G*J在工程上因这个单位太大而采用其10-6或10-3作为单位，称微西门子/厘米或毫西门子/厘米，显然1S/cm=103mS/cm=106µS/cm。
DDS一11A电导率仪操作规程
DDS一11A电导率仪操作规程
1 检查和调整
1.1 未开电源开关前，观察表针是否指零，如不指零，可调整表头上的螺丝，使表针指零。
1.2 将校正，测量开关K2扳在"较正"位置。
1.3 插上电源，预热数分钟后，调节"调正"调节器使电表指示满度。
2 使用规则
2.1 使用(1)一(8)量程来测量电导率低于300μS／CM的液体时选用"低圈"。
当使用(9)一(12)量程来测量电导率在300laS／CM至105~S／CM范围里的液体时，则使用"高周"。
2.2 如预先不知被测溶液电导率的大小，应先扳到最大测量挡，然后逐挡下降，以防表针打弯。
2.3 电极的使用
2.3.1 当被测溶液的电导率低于10μS／CM，使用DJS一1型光亮电极。
2.3.2 当被测溶液的电导率在10μS／CM一104μS／CM范围，则使用DJS一1型铂黑电报。
2.3.3 测定高纯水时，应选用DJS一0.1型电导电报。
2.4 为了提高测量精度，当使用"*103"μS／CM"*104" μs/CM这两档时，校正必须在电导池接妥的情况下进行。
3、注意事项
3.1 电极的引线不能潮湿，否则将测不准。
3.2 盛被测溶液的容器必须清洁，无离子玷污。
3.3 高纯水应迅速测量，否则电导率降低很快，因为空气中的C02溶入水中，变成碳酸根离子C032-。
电导率仪说明书
DDS-11A 型 数字电导率仪使用说明书 USER ’S GUIDE 上海伟业仪器厂SHANGHAI WEIYE LNSTRUMENT PLANT 目录 一、概述 二、仪器特点 三、主要技术性能 四、仪器的使用 五、注意事项 六、食品的成套性 七、附录一、概述DDS-11A 型 数字电导率仪（以下简称仪器）适用于实验室测量液体的电导率。
它除能测量一般的电导率外，而且能满足高纯水电导率的测量。
仪器采用213位液晶显示，读数清晰。
二、仪器特点1.仪器采用高性能集成电路组成性能稳定的正弦波发生器，因此计数显示稳定，漂移小。
2.仪器采用了相敏检波器，掏了由电极引线分布电容对油量的影响，因而本仪器无须电容补偿调节器，并且使低电导测量精度大大提高。
3.仪器信号源频率和是种同步切换，使用方便。
4.仪器设置温度补偿调节器，在全量程范围内只需校正一次仪器计数即可测量，使用极为方便。
三、主要技术性能1.测量范围电导率0-105μs/cm 其相当的电阻率范围为∞-10Ω·cm 共分为4个基本量程及二个附加量程，见（表一）表一2.精确度：不大于1%（满度）1个字3.稳定性：±0.1%±1个字/2 小时（预热1小时后）4.工作条件：（1）环境温度：0-40℃（2）相对湿度≦85%(3) 供电电源：本仪器使用电源转换器V～10% 50HZ±1HZ※电源输入：AC220V~转换器输出直流9V四、仪器的使用1.将电源转换器的电源插头插入220交流电源插座内，并将电源转换器的输出直流电源插头插入仪器的电源插座上。
2.将量程开关置于校正位置，温度旋钮置25℃位置，调节校正调节器，使仪器读数在1.000。
3.调节“温度”旋钮：用温度计测出被测介质温度后，把“温度”旋钮置于介质温度处。
注：若把旋钮置于25℃线上，这是仪器的基准温度（无温度补偿方式）。
4.调节“常数”，也就是上述第二条所述，调节“校正”调节器使仪器读数与所使用电极的常数相一致。
DDS-11A电导率仪的操作规程
DDS-11A电导率仪的操作规程
一、未开电源开关前，观察表针是否指零，如不指零，可调整表头
上的螺丝，使表针指零。
二、将校正，测量开关K2扳在“校正”位置。
三、插接电源线，打开电源开关，并预热数分钟（待指钱完全稳定
下来为止）调节“调正”调节器使电表指示满度。
四、当使用（1）-（8）量程来测量电导率低于300µs.Cm-1的液体
时，选用“低周”，这时将K3扳向低周即可。
当使用（9）-(12)量程来测量电导率在300µs.Cm-1至105 µs.Cm-1范围里的液体时，则将k3扳向“高周”。
五、将量程选择开关K1，扳到所需要的测量范围，如预先不知被
测溶液电导率的大小，应先把其扳到最大电导率测量档，然后逐档下降，以防表针打弯。
将电导池常数旋钮旋到所配套的位置。
六、将电极插头插入电极插口内，旋紧插口上的紧固螺丝。
七、将水浴锅调节到25度恒温，盛被测溶液的器皿放入水浴锅中，
当被测溶液温度稳定在25度时，把电极浸入被测溶液中。
八、调节“调正”调节器使电表指示满度。
九、将“校正”、“测量”开关扳在“测量”位置，读取并记录数据。
十、重复以上步骤。
山西春晖工程质量检测有限责任公司。
DDS-11A电导率仪说明书
DDS-11A电导率仪说明书
1.打开电源开关，仪器进入测量状态。
2.可根据自己的要求进行参数设置，设置方法如下：
按“电极常数”键仪表显示“电极常数”符号，表明进行电极常数设置，按“升、降”键设置到需要的电极常数，然后按“确认”键，仪器显示“测量”进入测量状态。
按“温度系数”键仪表显示“温度系数%”符号，表明进行溶液温度系数设置，按“升、降”键设置到需要的温度系数（一般溶液的温度系数为2.0%），然后按“确认”键，仪器显示“测量”进入测量状态，（出厂时仪器温度系数设置在2.0%）。
按“温度设置”键仪表“℃”符号闪烁，表明进行溶液温度设置，按“升、降”键设置到溶液的温度，然后按“确认”键，仪器显示“测量”进入测量状态。
3仪器在测量状态下，将清洗过的电极浸入溶液中，此时显示数值即为被测溶液的电导率值。
注意事项
1为确保测量精度，电极使用前应用小于0.5μS/cm的蒸馏水(或去
离子水)冲洗二次(铂黑电极干放一段时间后在使用前须在蒸馏水中浸泡一会儿)，然后用被测试样冲洗三次方可测量。
2电极插头座绝对防止受潮，以防造成不必要的测量误差。
3电极应定期进行常数标定。
4测量电极是精密部件，不可分解，不可改变电极形状和尺寸，且不可用强酸、碱清洗，以免改变电极常数而影响仪表测量的准确性。
5仪表应安置于干燥环境，避免因水滴溅射或受潮引起仪表漏电或测量误差。
6在测量纯水或超纯水时为了避免测量值的漂移现象建议采用密封槽进行密封状态下的流动测量，如果采用烧杯取样测量会产生较大的误差。
dds-11AConductivityMeter使用说明
dds-11AConductivityMeter使用说明一、概述DDS-11A型(数显)实验室电导率仪是一台数字式电导测量仪器，它是DDS-11A(指针)型电导率仪的升级换代产品，它采用3位半一进制LED数字显示。
该机能测量一般水溶液的电导率，同时还能满足测量高纯水电导率的需要。
1.仪器可选用电极常数为0.01、0.1、1.0、10.0四种电导电极。
配常数为0.01各档量程分别缩小100倍;配常数为0.1个档量程分别缩小10倍;配常数为10个档量程分别缩小10倍;2、电子单元基本误差:<±1.0%F·S±1个字:3、仪器基本误差:<±1.5%F·S+1个字;4、电子单元温度补偿误差:<±1.0%F·S+1个字;5、手动温度补偿范围:(15~35)℃，基准温度25℃6、外形尺寸(1xbxh):225x140x70(mm);7、仪器重量(kg):1;8、正常使用条件:1)环境湿度:5~40℃;2)相对湿度:≤85℃;3)供电电源:AV220+22V，50Hz+1Hz;4)无显著的振动;5)除地球磁场外无外磁场工扰二、使用方法1.将电极插头插入电导池插座内，接通电源;2.将温度旋钮调节至基准温度25℃(每一次校正都须将温度旋钮调节至基准温度25℃)，将“校正”“测量”开关拨到“校正”位置，调节“校正/常数”旋钮至电极常数值，例如:电极常数值为1.10，则将显示值调节至1.100:电极常数值为0.98，则将显示值调节至0.980，然后将“校正”“测量”开关拨到测量”位置，仪器器械校正结束;3.将电极放入被测溶液内，将“温度”旋钮调至溶液温度，仪器读数值x“量程”即是溶液电导率值，当溶液电导率值超过该档量程时，仪器将溢出，此时需拨动“量程”开关;4.当“量程”开关由低周切换到高周或从高周切换到低周时仪器须重新校正，校正方法同(2);5.如果溶液的温度超过仪器的温度补偿范围，则可将“温度”旋钮放在25℃基准,此时的测量结果为溶液在当时温度下的由导率值，而没有进行温度补偿;。
DDS-11A型数显电导率仪操作规程
电导率仪操作规程
操作步骤
⑴将电源插头插入接地可靠的插座；
⑵将选择开关置于校正位置，开机预热10～15分钟；
⑶电导率的校正：
①将电极插入校正液中，调节“量程”旋钮，选择最大量程（2000μs）；
②温度补偿器置25℃，标准电导的温度值；
③选择开关置于校正位置，调节常数调节器，使仪器显示所用电极的电极常数值。
例：电极的常数为0.87则调常数调节器，使仪器显示为0.870(870)。
（4）槽液电导率测试：
将电极插头插入插口，测量开关置“测量”档，选用适当量程，用纯水清洗电极并甩干，将电极插入被测液中，晃动后静置，待测定数值稳定后，读数，将电极取出，用纯水清洗干净，放回保护溶液中浸泡。
注意：请不要将电极长时间浸泡在槽液中。
雷磁DDS-11A电导仪标准操作规程
雷磁DDS-11A电导仪标准操作规程DDS-11A电导仪标准操作规程1、目的：建立DDS-11A电导仪的操作规程，确保正确使用。
2、范围：适用于DDS-11A电导仪的标准操作。
3、责任：3.1 QC室检验员负责按照本规程的方法操作。
3.2 QC室主任负责监督检查本规程的实施。
4、内容：4.1测量范围和分辨率：仪器的测量范围：0~2×105μS/cm,分成五档量程，各档量程间采用波段开关手动切换，见下表表一注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000μS/cm时，采用常数10的电导电极。
当选用常数为10的电导电极时，测量范围扩展为2×106μS/cm4.2仪器的操作使用4.2.1旋钮与功能设置4.2.1.1“量程”选择开关，可选择（2、20、200、2000及2×104）μS/cm五个测量量程档。
4.2.1.2“常数”调节器，按所使用电极的常数值调节之，使仪器显示值为相应的数值。
4.2.1.3“温度”调节器即为“温度补偿调节器”，在测量时将调解旋钮指向被测量溶液的实际温度值的刻度线位置。
此时，显示的值是溶液电导率值经温度补偿后换算到25℃时的电导率值。
4.2.1.4“温度”调节旋钮指向25℃刻度线位置时，显示的测量值是在该温度下未经温度补偿的原始值。
4.2.1.5“校准/测量”按钮：按下时为“校准”，弹起为“测量”。
4.3仪器的校准仪器使用前首先要进行校准，即把电极常数输入仪器，电极常数标注在电极帽上，不同的电极其常数也不一样，更换电极时必须重新校准仪器，平时也要经常检查，以防误操作而引起测量误差。
4.3.1校准步骤a)按要求连接电源、打开电源开关并预热十分钟。
b)调节温度调节器至25℃。
C）按“校准/测量”按钮仪器进入校准状态。
d)调节“常数”调节器，使仪器的显示数和使用电极的常数相等。
e)按“校准/测量”按钮至测量状态，f)电导电极的常数通常有10、1、0.1、0.01四种类型，再输入常数时我们必须把他们折算成1的类型来输入，具体参见下面的例子：1）电极常数为1的类型：当电极常数的标称值为0.95，调节“常数”调节旋钮，使仪器显示值为.950，（测量结果直接读取）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*DDS-11A型数字电导率仪说明书
一、概述
DDS-11A电导率仪是一种数字显示精密台式电导率仪。
仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。
用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率。
仪器主要设计特点：
•高可靠性、高稳定性
•先进的电路结构
•输出测量讯号
•高清晰度数码显示（字高20mm 31/2位）
二、技术性能
1、仪器使用条件
供电电源：AC220V±10%V，50 Hz /60Hz
为保证仪器测量值精确可靠，测量时请在下列环境条件下
使用：环境温度0℃～40℃；空气相对湿度≤85%；无显著的振动、强磁场干扰。
2、主要技术参数
测量范围 0～2×105(μS/cm)
准确度±1% F*S
仪器稳定性 0.5%
温度补偿范围 15～35(℃)
输出测量讯号 0～20(mV)
仪器外形尺寸 270×180×60（mm）
仪器重量：1.5（Kg）
消耗功率：3（W）
可配电极规格常数：0.01、0.1、1、10 四种
三、使用和维护
1、电导电极规格常数和电导池常数
常用电导电极规格常数（J0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％。
即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0。
测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定。
一般地，四种规格电导电极，适用电导率测量范围参照表1。
本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1。
其它规格常数电极，用户根据需要另配。
2、仪器量程显示范围
本仪器设有四档量程。
当选用规格常数J0=1电极测量时，其量程显示范围如表2。
注：量程1、2档，单位μS ；量程3、4档，单位mS 。
其关系：1μS=10-3
mS=10
-6
S
选用其他规格常数电极时，其量程显示范围如表3。
K 测=D 表×J 0
K 测：被测液体电导率；
D 表仪器显示值；J 0：电导电极规格常数。
3、 使用操作
第一种情况：不采用温度补偿（基本法） 1—1. 常数校正
同一规格常数的电极，其实际电导池常数的存在范围J 实=（0.8～1.2）J 0。
为消除这实际存在的偏差，仪器设有常数校正功能。
操作：打开电源开关，适时等温。
温度补偿钮置25℃刻度值。
将仪器测量开关置‘校正’’档，调节常数校正钮，使仪器显示电导池实际常数（系数）值。
即当J 实=J 0时，仪器显示1.000；J 实=0.95J 0时，仪器显示0.950；J 实=1.05J 0时，仪器显示1.050。
如表4所示。
表4
电极是否接上，仪器量程开关在何位置，不影响进行常数校正。
新电极出厂时，其J 实一般标在电极相应位置上。
1-2、测量
选择合适规格常数电极，根据电极实际电导池常数，仪器进行常数校正。
经校正后，仪器可直接测量液体电导率。
将测量开关置“测量”档，选用适当的量程档（参照表2、
表3），将清洁之电极插入被测液中，仪器显示该被测液在溶液温度下之电导率。
第二种情况：采用温度补偿（温度补偿法）
2-1、常数校正
调节温度补偿旋钮，使其指示的温度值与溶液温度相同，将仪器测量开关置校正（温补）档，调节常数校正钮，使仪器显示电导池实际常数值，其要求和方法同第一种情况（基本法）一样。
2-2 、测量
操作方法同第一种情况（基本法）一样，这时仪器显示被
测液之电导率为该液体标准温度（25℃）时之电导率（温度自动补偿）。
说明：一般情况下，所指液体电导率是指该液体介质标准温度（25℃）时之电导率。
当介质温度不在25℃时，其液体电导率会有一个变量。
为等效消除这个变量，仪器设置了温度补偿功能。
仪器不采用温度补偿时，测得液体电导率为该液体在其测量时液体温度下之电导率。
仪器采用温度补偿时，测得液体电导率已换算为该液体在25℃时之电导率值。
本仪器温度补偿系数为每度（℃）2%，所以在作高精密测量时，请尽量不采用温度补偿。
而采用测量后查表或将被测液等温在25℃时测量，来求得液体介质25℃时之电导率值。
4、仪器维护和注意事项
⑴电极应置于清洁干燥的环境中保存。
⑵电极在使用和保存过程中，因受介质、空气侵蚀等因素的影响，其电导池常数会有所变化。
电导池常数发生变化后，需重新进行电导池常数测定（测定方法见本说明书“四、电导池常数常用测定方法”一节）。
仪器应根据新测得的常数重新进行“常数校正”。
⑶测量时，为保证样液不被污染，电极应用去离子水（或二次蒸馏水）冲洗干净，并用样液适量冲洗。
⑷当样液介质电导率小于1μS/ cm时，应加测量槽作流动测量。
⑸选用仪器程档应参照表2、表3。
能在低一档量程内测量的，不放在高一档测量。
在低档量程内，若已超量程，仪器显示屏左侧第一位显示1（溢出显示）。
此时，请选高一挡测量。
四、电导池常数常用测定方法
1. 标准溶液测定法
配制电导率标准溶液。
电导率溶液标准物质取氯化钾，按附录1要求配制。
清洗、清洁待测电极。
并接入仪器，插入溶液。
仪器操作：温度补偿钮置25℃刻度线。
测量开关置“校正”档，调节常数校正钮，使仪器显示1.00。
测量开关置“电导”档，读出仪器读数D表。
计算：J待=K标/D表：
J待=待测电极的电导池常数，单位cm-1
K标：标准溶液电导率，由附录1查得，单位S/cm
（计算时，应统一单位。
用μS/cm或mS/cm）
D表：仪器显示读数，单位μS或mS，由仪器所用量程档得。
2.与标准电极（已知常数电极）比较法
用一已知常数电极与未知常数电极测量同一种溶液的方法求得未知电极电导池常数。
公式：J待*D待= J标*D标
D标
得：J待= J标*－－
D待
J待：未知电极待测常数
D待：未知电极测得仪器读数
J标：标准电极（已知电极）常数
D标：已知电极测得仪器读数
注意：已知电极电导池常数要正确可靠。
附录
注：应用上述标准溶液时应遵守如下条件：
1. 电导率标准物质需在110℃下烘4小时后才能配制标准溶液。
2. 配制标准溶液要用去离子水或二次蒸馏水。
