第1章 光纤通信系统优秀课件
一章光纤通信概述ppt课件
由于光纤具备一系列优点,所以广泛应用于公用 通信、有线电视图像传输、计算机、空航、航天、船 舰内的通信控制、电力及铁道通信交通控制信号、核 电站通信、油田、炼油厂、矿井等区域内的通信
2020/4/26
图1-1电磁波波谱图
1.11 光纤通信使用波段
2020/4/26
第一章:光纤通信概述
1.1 光纤传输系统的基本组成
光纤通信:以光导纤维(光纤)为传输媒 质,以光波为载波,实现信息传输。
光纤传输系统的基本组成
光发射机
光源
光调制器
已调光 光纤线路
信号
调制电信号
基带处理
光接收机
光检测器 解调电信号 基带处理
2020/4/26
基带电信号
基带电信号
1.1 光纤传输系统的基本组成
第三阶段(1986年~),全面深入开展新技术研究,实现 了1.55 μm单模光纤通信系统(SDH) ,速率达2.5~10Gb/s, 无中继距离为100~150km;2019年后,研发波分复用光纤 2020/4/通26 信系统,每波长传输速率10或40G及光波网络。
1.9 光纤通信的特点与应用
传输容量很大:2.5G~10G/波长;每光纤采用波分复用
1.4 光纤传输特性
传输损耗:由材料吸收和杂质散射等因素引起有 三个低损耗窗口:(1)0.85μm附近,损耗2~4dB/km;(2)
1.31 μm附近,损耗约0.5dB/km;(3)1.55 μm附近,损耗约0.2dB/km。
色散(Dispersion):一般包括材料色散、模式色 散、波导色散等,引起接收的信号脉冲展宽,从 而限制了信息传输速率。
光纤通信第1章概论.pptx
1.2.3 光纤通信的应用 1·3 光纤通信系统的基本组成
1.3.1 发射和接收 1.3.2 基本光纤传输系统 1.3.3 数字通信系统和模拟通信系统
1.1 光纤通信发展的历史和现状
1.1.1 探索时期的光通信
原始形式的光通信:中国古代用“烽火 台”报警,欧洲人用旗语传送信息。 1880年,美国人贝尔(Bell)发明了用 光波作载波传送话音的“光电话”。贝 尔光电话是现代光通信的雏型。
第三阶段(1986~1996年),这是以超大容
量超长距离为目标、全面深入开展新技术研
究的时期。
返回主目录
1.1.3
1976年美国在亚特兰大进行的现场试验, 标志着光纤通信从基础研究发展到了商业应用 的新阶段。
此后,光纤通信技术不断创新:光纤从多 模发展到单模,工作波长从0.85 μm发展到1.31 μm和1.55 μm(短波长向长波长),传输速率从 几十Mb/s发展到几十Gb/s。
1976年,日本电报电话公司研制成功发 射波长为1.3 μm的铟镓砷磷(InGaAsP) 激光器。
1977 年,贝尔实验室研制的半导体激光 器寿命达到10万小时。
1979年美国电报电话(AT&T)公司和日 本电报电话公司研制成功发射波长为 1.55 μm的连续振荡半导体激光器。
由于光纤和半导体激光器的技术进步,使 1970 年成为光纤通信发展的一个重要里程碑。
返回主目录
1.2.2 光纤通信的优点
容许频带很宽,
损耗很小, 中继距离很长且误码率很小
重量轻、 体积小
抗电磁干扰性能好
泄漏小,
返回主目录
节约金属材料, 有利于资源合理使用
光纤通信原理ppt课件教学教程
1.3
传输频带宽,通信容量大。 中继距离远。 抗电磁干扰能力强,无串话。 光纤细,光缆轻。 资源丰富,节约有色金属和能源。 均衡容易。 经济效益好。 抗腐蚀、不怕潮湿。
发展前景十分广阔。
1.2
我国古代使用的烽火台就是大气光通信的最好例子。后来的手旗、 灯光甚至交通红绿灯等均可划入光通信的范畴。
近代光通信的雏形可追朔到1880年Bell发明的光电话。 但通信光电话未能像其它电通信方式那样得到发展。
1966年英籍华人高琨博士提出光导纤维的概念在全世界范 围内掀起了发展光纤通信的高潮。
第五代光波通信系统的研究与发展也经历了20多年历程, 已取得突破性进展。它基于光纤非线性压缩抵消光纤色散 展宽的新概念产生的光孤子,实现光脉冲信号保形传输。
从通信网来看
第一代为纯电信网
第二代通信网仅仅是用光纤代替铜线,使通信网的性能得到了某 种改善,而网络的拓扑骨架基本上之前的模式,光波通信的潜力 尚未完全发挥。
第一章:光纤通信概述
1.1什么是光纤通信 1.2光纤通信的发展史 1.3光纤通信的特点 1.4光纤通信系统的组成 1.5光纤通信的发展趋势
1.1什么是光纤通信
利用光导纤维传输光波信号的通信方式,称为光纤通信。 光纤通信是工作在近红外区,其波长是0.8~1.8μm,对应的频 率为167~375THz。 光纤通信技术的发展十分迅速,已经起到了举足轻重的地位,
1.4光纤通信系统的组成
光纤通信原理-(全套)课件
1.2 光纤通信的主要特性
1.2.1 光纤通信的优点
1. 光纤的容量大
光纤通信是以光纤为传输媒介,光波为载 波的通信系统,其载波—光波具有很高的 频率(约1014Hz),因此光纤具有很大的通信 容量。
2. 损耗低、中继距离长
目前,实用的光纤通信系统使用的光 纤多为石英光纤,此类光纤在1.55μm波长 区的损耗可低到0.18dB/km,比已知的其他 通信线路的损耗都低得多,因此,由其组 成的光纤通信系统的中继距离也较其它介 质构成的系统长得多。
光纤通信原理
1
第一章 概 述
1.1 光纤通信的发展与现状 1.2 光纤通信的主要特性 1.3 光纤通信系统的组成和分类
1.1 光纤通信的发展与现状
1.1.1 早期的光通信
到了1880年,贝尔发明了第一个光电 话,这一大胆的尝试,可以说是现代光通 信的开端。
在这里,将弧光灯的恒定光束投射在 话筒的音膜上,随声音的振动而得到强弱 变化的反射光束,这个过程就是调制。
式中:R、T都是复数,包括大小及相
位。其模值分别表示反射波、传递波与入
射波幅度的大小之比;2Ф1、2Ф2是R和T的
相角,分别表示在介质分界面上反射波、 传递波比入射波超前的相位。
3. 平面波的全反射
全反射是一种重要的物理现象,当光 波从光密介质射入光疏介质,且入射角大 于临界角时才能产生全反射,即全反射必
1. 子午射线在阶跃型光纤中的传播
阶跃型光纤是由半径为a、折射率为常 数n 1的纤芯和折射率为常数n2的包层组 成,并且n1>n2,如图2.6所示。
图2.6 光线在阶跃型光纤中的传播
2. 子午射线在渐变型光纤中的传播
渐变型光纤与阶跃型光纤的区别在于 其纤芯的折射率不是常数,而是随半径的 增加而递减直到等于包层的折射率。
第1章光纤通信系统
美国电话系统的
基本信息块 T1 (最低级别传输)系统,传送 24 T2级别由4个T1系统组合形成,传送4×24=96路 复用后高级别的信息块包括了同步脉冲和信令
路话音信息
话音信息
脉冲,需要额外的比特率
30
§1.2 基本通信系统--1.2.9一些数据
光纤的传输容量
单根光纤可达2.5Gbps、10Gbps、甚至40Gbps 基本传输速率是OC-1

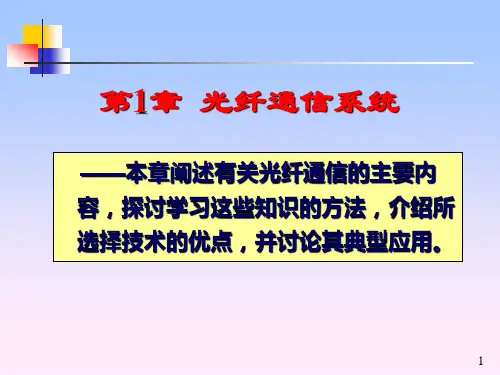

第1章 光纤通信系统
——本章阐述有关光纤通信的主要内 容,探讨学习这些知识的方法,介绍所 选择技术的优点,并讨论其典型应用。
1
§1.1 历史回顾 §1.2 基本通信系统
§1.3 光的属性
§1.4 光纤的优点
§1.5 光纤通信的应用
§1.6 总结和讨论
2
§1.1 历史回顾
早期的光通信
目视形式的光通信:太阳为光源、手的运 使用烟作为信息载体的光波系统:对远距 1880年贝尔发明了“光电话”的光通信系
图1.8 光脉冲的展宽
18
§1.2 基本通信系统--1.2.5信道
大气电信系统:天线收集来自信道的信号,
并将其传送到接收机
光纤通信系统:输出耦合器将来自光纤的
光对准到光检测器
光的辐射方向与光纤的接收锥角相同。
一般的光检测器有大的表面积及大的接 收角,能实现有效耦合
19
§1.2 基本通信系统--1.2.5信道
16
§1.2 基本通信系统--1.2.5信道
信道:发送机和接收机之间的传输路径 光放大器——适用于模拟和数字信号 中继器(再生器)——只能用于数字系统,
重建数字信号的幅度和波形
《光纤通信系统绪论》课件
Part
03
光纤通信系统的关键技术
光纤技术
01
光纤材料
光纤通常由石英或塑料制成,具有低损耗和高透明度的特性,是光信号
传输的媒介。
02 03
光纤类型
根据传输模式的不同,光纤可分为单模光纤和多模光纤。单模光纤只传 输单一模式的光信号,适用于长距离传输;多模光纤传输多个模式的光 信号,适用于短距离传输。
详细描述
光纤通信系统的网络化将实现不同网络之间的互联互通,形成一个全球化的信息传输网 络。这将促进信息社会的深度融合和智能化,推动各行业之间的跨界合作和创新发展。 同时,光纤通信系统的网络化也将带来新的安全挑战,需要采取有效的安全措施和技术
手段来保障网络的安全稳定运行。
THANKS
感谢您的观看
光的调制
2
在发送端,利用调制器将
需要传输的信息加载到光
信号上。
光的解调
3 在接收端,利用解调器将
加载了信息的光信号还原 为原始信号。
光纤通信系统的应用领域
长途通信
光纤通信具有传输距离远、传输 容量大等优点,广泛应用于长途 通信网络。
军事应用
光纤通信技术在军事领域也具有 广泛的应用,如军事通信网络、 导弹制导系统等。
1970年代
光纤通信进入实用化阶段,开始 出现光纤通信实验系统。
1980年代
光纤通信进入大规模商用阶段, 光纤开始应用于长途通信网络。
光纤通信系统的基本原理
光的传输
光线在光纤中传输,通过 1
全反射原理保持光信号的 稳定传输。
光的放大
4பைடு நூலகம்
在传输过程中,利用光放 大器对光信号进行放大, 以补偿光信号的损耗。
传输距离
《光纤通信原理》PPT课件
3-1-2 散射损耗
光线通过均匀透明介质时,从侧面是难 以看到光线的,如果介质不均匀,如空 气中漂浮的大量灰尘,我们便可以从侧 面清晰地看到光束的轨迹。这是由于介 质中的不均匀性使光线四面八方散开的 结果,这种现象称之为散射。散射损耗 是以光能的形式把能量辐射出光纤之外 的一种损耗。散射损耗可分为线性散射 损耗和非线性散射损耗。
红外吸收损耗对于波长大于2微米的光 波表现得特别强烈,形成红外吸收带。
29
杂质吸收损耗
杂质吸收损耗可以随杂质浓度的降低 而减小,直至清除。因此得到一个很宽 的低损耗波长窗口,有利于波分复用 (WDM)。
30
原子缺陷吸收损耗
原子缺陷吸收损耗可以通过选用合适的 制造工艺,不同的掺杂材料及含量使之 减小到可以忽略不记的程度。
2
1-1 光纤通信的发展与现状
1-1-1 早期的光通信 几千年前,中国就有火光通信:烽火
台,它是世界上最早的光通信,因为它 具有光通信的基本要素:光源、接受器、 信息加在光波上和光通道。
1880年,贝尔发明了光电话,它是现 代光通信的开端,但由于找不到实用的 传输手段而夭折。
3
1-1-2 光纤通信
3、弯曲特性 弯曲特性主要取决于纤芯与包层的相对折
射率差△ 以及光缆的材料和结构。实用光纤的 最小弯曲半径一般为50~70毫米,光缆的最小 弯曲半径一般为500~700毫米,等于或大于光 纤最小弯曲半径的10倍。在以上条件下,光辐 射引起的光纤附加损耗可以忽略,若小于最小 弯曲半径,附加损耗则急剧增加。
1950年曾出现过导光用的玻璃纤维, 但损耗高达1000db/Km,这天文数字的 损耗量,使有人认为光纤传输无实际意 义。
1960年,英籍华人高锟指出:如能将 光纤中过渡金属离子减少到最低限度, 有可能使光纤的损耗减少到1 db/Km,信 息容量可能超过100MHz。
-光纤通信系统课件 (一)
-光纤通信系统课件 (一)本文针对光纤通信系统课件进行详细介绍。
文章共分为三部分,第一部分简介光纤通信系统的概念和发展历程;第二部分详细介绍光纤通信系统的原理、构成和基本参数;第三部分讨论光纤通信系统的应用和未来发展趋势。
一、光纤通信系统概述光纤通信系统是一种以光纤传送数据信号的通信系统,其核心部分是利用光纤来传递数据信号。
与传统的电缆通信系统相比,光纤通信系统具有带宽大、传输距离远、受电磁干扰小等优点。
光纤通信系统的发展历程可以追溯到20世纪60年代。
1966年,美国斯坦福大学研究人员利用光纤进行了第一次实验,发现光纤具有很好的传输性能。
1980年代初期,随着半导体激光器的发展,光纤通信系统得到了进一步发展。
二、光纤通信系统原理、构成和基本参数1、光纤通信系统原理光纤通信系统利用光纤的波导特性将信号进行扩散、传递、集中和分配。
光纤通信系统的核心设备是光纤传输器和光接收器,其中光纤传输器将电信号转换为光信号进行传输,光接收器将光信号转换为电信号进行解码。
2、光纤通信系统构成光纤通信系统由三个基本部分组成:发射系统、传输介质和接收系统。
其中,发射系统包括发射器、波分复用器、波长分复用器等设备,用来将电信号转换成光信号并进行分布式放大增益。
传输介质就是光纤,光纤的质量决定着整个光纤通信系统的质量和稳定性。
接收系统包括光接收器、放大器、解码器等设备,用于将接收到的光信号恢复成电信号并传输到目的地。
3、光纤通信基本参数(1)带宽光纤通信系统的带宽最重要的参数,决定了系统最大的传输速率。
光纤通信的带宽一般表示为光纤的带宽长度乘以光纤的折射率。
(2)传输距离光纤通信系统的传输距离主要受到传输器件和光纤本身的损耗影响。
光纤通信系统的传输距离一般取决于传输功率和传输距离之间的比值。
(3)波长波长是指信号波长的长短,通信中常用的波长有850nm、1300nm和1550nm。
其中,1550nm的光波长是光纤通信最常用的波长,也是光纤通信系统的主流波长。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
§1.2 基本通信系统
▪ 被导引线路比大气信道成本更高 ▪ 但被导引信道有许多优点
图1.2 部分导体传输线
§1.2 基本通信系统
图1.3 一般的光纤通信系统
§1.2 基本通信系统--1.2.1信源
§信源有多种物理形式,最常见的是将非电信
号转化成电信号的变换器 u如麦克风、摄像头
§无论是在电通信还是光通信中,信息在传输
出来
§光纤通信系统最常用的检测器:半导体光电
二极管 u通过检测器转换得到的电流与输入光波的 功率成比例 u检测得到的电流是驱动光源的电流的再现
§1.2 基本通信系统--1.2.6检测器
图1.10 模拟系统中不同参考点处的信号
§1.2 基本通信系统--1.2.7信号处理器
§模拟传输:信号处理器包括放大和滤波
之前都必定是电形态。
§1.2 基本通信系统--1.2.2调制器
§调制器的功能
u将电信号转换成适合传输的形态 u将这种信号加载到由载波源产生的载波上
§调制格式
u模拟、数字
§1.2 基本通信系统--1.2.2调制器
图1.4 模拟调制
§1.2 基本通信系统--1.2.2调制器 §数据速率
ubps—比特每秒
光对准到光检测器 u光的辐射方向与光纤的接收锥角相同。 一般的光检测器有大的表面积及大的接 收角,能实现有效耦合
§1.2 基本通信系统--1.2.5信道
图1.9 由光纤到光检测器的高效率耦 合。检测器可以接收到由光纤辐射出 的绝大部分光波
§1.2 基本通信系统--1.2.6检测器
§解调:从信道接收到的信息从其载波上分离
§1.1 历史回顾
§1960年激光器的发明,是实现大容量光通
信的一个主要突破 u非导引的光通信系统的发展,为光纤通 信提供了理论基础
§1970年,低损耗光纤的发明,使光纤通信
得以实现
§1.2 基本通信系统
▪ 基本通信系统
包括发送机、接收机和信道 信道可分为:非导引信道和被导引信道
图1.1 基本通信系统
§1.2 基本通信系统--1.2.4信道耦合器
§耦合器的功能:将功率送进信道
u无线电或电视广播系统:天线 u电缆导引系统:连接器 u大气光通信系统:透镜 u光纤通信系统:光耦合器
§1.2 基本通信系统--1.2.4信道耦合器
图1.7 将光波耦合进光纤
§1.2 基本通信系统--1.2.5信道
§信道:发送机和接收机之间的传输路径 §光放大器——适用于模拟和数字信号 §中继器(再生器)——只能用于数字系统,
§模数转换器
u可将模拟信息转换成数字序列 u在接收端将数字信号转换成模拟形态
图1.5 数字调制
§1.2 基本通信系统--1.2.3载波源
§ห้องสมุดไป่ตู้波源
u射频通信系统:电振荡器产生 u光纤通信系统:光振荡器LD、LED
§强度调制(IM)
u发送的信息包含在光功率的变化中 u信 号 电 流 有 正 、 负 部 分 , 但 光 辐 射 输 出始终为正
第1章 光纤通信系统
§1.1 历史回顾 §1.2 基本通信系统 §1.3 光的属性 §1.4 光纤的优点 §1.5 光纤通信的应用 §1.6 总结和讨论
§1.1 历史回顾
§早期的光通信
u目视形式的光通信:太阳为光源、手的运 动改变或调制光波、眼睛是检测装置 u使用烟作为信息载体的光波系统:对远距 离传输十分有用 u1880年贝尔发明了“光电话”的光通信系 统
§1.2 基本通信系统--1.2.3载波源
图1.6 光载波的模拟和数字调制
§1.2 基本通信系统--1.2.3载波源
§半导体LD和LED的结构使其在一定的
频段内辐射,在此频段上玻璃光纤 的衰减应该很低,这样才能有可能 实现光信号的有效传输。
§光源辐射频率和光纤低损耗区域的
匹配是实现光纤通信的重要条件。
重建数字信号的幅度和波形
§传输信号的失真限制了脉冲的发送速率
u较大的接收角与低的信号失真是一对相 互矛盾
§1.2 基本通信系统--1.2.5信道
图1.8 光脉冲的展宽
§1.2 基本通信系统--1.2.5信道
§大气电信系统:天线收集来自信道的信号,
并将其传送到接收机
§光纤通信系统:输出耦合器将来自光纤的
T(t)
f (t)
T(t)
ys(t) ys(t)
0
t
0 Ts
t
F()
T()
0 Ts
t
理想低通特性 Ys()
-m 0 m -2s -s 0 s 2s
-2s -s -m0 ms 2s
Ys(ω)的波形是由一连串的F(ω)波形组成。在ωs≥2ωH 的前提下,输出样值信号的频谱Ys(ω)就不会发生重叠现象,
从理论上讲,就可以通过一个截止频率为ωH的理想低通滤波
器将Ys(ω)中的第一个F(ω)滤出来,恢复出原始信号f(t)。
§1.2 基本通信系统--1.2.9一些数据
Ys()
重叠部分
-3s -2s -s
0
s
2s
3s
若不满足ωs≥2ωH的条件,则Ys(ω)中的 F(ω)就会出现重叠(见上图),以致于无法用滤 波器提取出一个干净的F(ω)。
§1.2 基本通信系统--1.2.9一些数据
§模拟信号采用数字传输时,其比特率取决
于模拟信号的抽样定理及编码体系
f (t)
y (t)
k (t)
0
t0
t
0
t
图 抽样概念示意图
§1.2 基本通信系统--1.2.9一些数据
图 信号抽样编码及传输原理
§1.2 基本通信系统--1.2.9一些数据
抽样定理示意图: f(t)
§时分复用技术的应用——表1.5 美国电话系统的
数字传输速率 u基本信息块T1(最低级别传输)系统,传送24路 话音信息 uT2级别由4个T1系统组合形成,传送4×24=96路 话音信息 u复用后高级别的信息块包括了同步脉冲和信令脉 冲,需要额外的比特率
§1.2 基本通信系统--1.2.9一些数据
§标准的单个数字电话的速率是64kbps
u音频带宽4kHz u信息速率:每秒抽样8000次,每个抽样幅度 值用8比特代表编码,即为64kbps
§时分复用技术
u在发送端,通过间插数据比特,可将不同信 息复用成单路较高速率的数据流 u解复用
§1.2 基本通信系统--1.2.9一些数据
u滤除直流成分、同时阻止其他的频率成分,允许 传输信息所含有的频率成分通过 u信噪比(SNR)
§数字系统:放大器、滤波器、判决器
u误码率(BER)
§1.2 基本通信系统--1.2.9一些数据
§表1.3:字首
u太、吉、兆、千、分、毫、微、纳、皮、 飞 u光波长量级:微米
§表1.4:常用的模拟系统的带宽
