滤波器基本知识
腔体滤波器基础知识
回波损耗=20Log VSWR 1 VSWR+1
16
带通滤波器技术指标
• 隔离度
• 为了区分在有两个或者两个以上通带情况下（例 如双工器，合路器）相互通带之间的带外抑制， 这时我们统一称带外抑制为隔离。
• 以双工器为例说明：收发隔离是指在网络分析仪 的两个通道分别接rx与tx端，而ATN端接50欧姆负 载时，整个频段（TX的高端点与RX的低端点之间 的带宽）或者两个通带内（RX频带内和TX频带内） s12或者s21的值。
19
带通滤波器技术指标
• 群时延
• 信号通过滤波器时的延迟时间，可用以下公式表示：
td
d d
• 其中φ为滤波器电压转移函数Ea/EL 的相位，对于N个谐振
器的带通滤波器，通带内的群时延可近似估计为：
td
n BW
20
反射时延
• 滤波器单节的反射时延可近似估计为：
td
2 BW
• 实际调试中可以调节抽头耦合线的高度及粗细等 来调节
26
• 主要由谐振腔、谐振导体、调谐钉组成
27
无加载电容
28
• 滤波器的结构
29
• 滤波器的结构
30
微波带通滤波器的设计
• 滤波器的特性与滤波器的设计关系很大，滤波器 的抑制特性一般采用三种设计函数：1、巴特沃斯 函数；2、切比雪夫函数；3、椭圆函数，其中切 比雪夫函数最为常用。滤波器的损耗近似计算公 式为： L≈4.34×f0×∑gk /（BW×Q） 。一般来说， 滤波器的特性存在以下规律：
腔体滤波器基础知识
1
微波及其特点
• 所谓微波是一种具有极高频率（通常为300 MHz~300GHz ），波长很短，通常为1m~1m m的电磁波。
滤波器基本知识介绍
contents
目录
• 滤波器概述 • 滤波器的工作原理 • 常见滤波器类型 • 滤波器的设计 • 滤波器的应用 • 滤波器的发展趋势与未来展望
01
滤波器概述
滤波器的定义
01
滤波器是一种电子设备，用于将 输入信号中的特定频率成分提取 或抑Biblioteka ，从而改变信号的频谱。02
滤波器通常由电感器和电容器组 成的网络构成，通过调整元件的 参数和连接方式，可以实现对不 同频率信号的选择性处理。
滤波器的传递函数可以通过系统的差分方程来计算，也可以 通过系统的状态方程来计算。传递函数的特性决定了滤波器 的性能和行为，因此在进行滤波器设计时，需要仔细考虑传 递函数的特性，以确保滤波器的性能符合要求。
03
常见滤波器类型
低通滤波器
总结词
允许低频信号通过，抑制高频信号的滤 波器
VS
详细描述
低通滤波器（Low Pass Filter, LPF）是一 种让低频信号通过而抑制高频信号的电路 或系统。其作用是降低信号中的高频噪声， 保留低频或直流分量。在频域上，低通滤 波器表现为一个下凹的频率响应曲线，其 截止频率（f0）是滤波器开始显著降低的 频率点。
带通滤波器
总结词
允许一定频率范围内的信号通过，抑制其他频率信号的滤波器
详细描述
带通滤波器（Band Pass Filter, BPF）是一种允许特定频率范围内的信号通过，抑制该范围外信号的电路或系统。 在频域上，带通滤波器表现为一个有一定带宽和中心频率的频率响应曲线。带通滤波器在通信、雷达、音频处理 等领域有广泛应用。
图像平滑
频域变换
通过滤波器降低图像中的噪声，改善 图像质量。
通过滤波器对图像进行频域变换，实 现图像压缩、加密等处理。

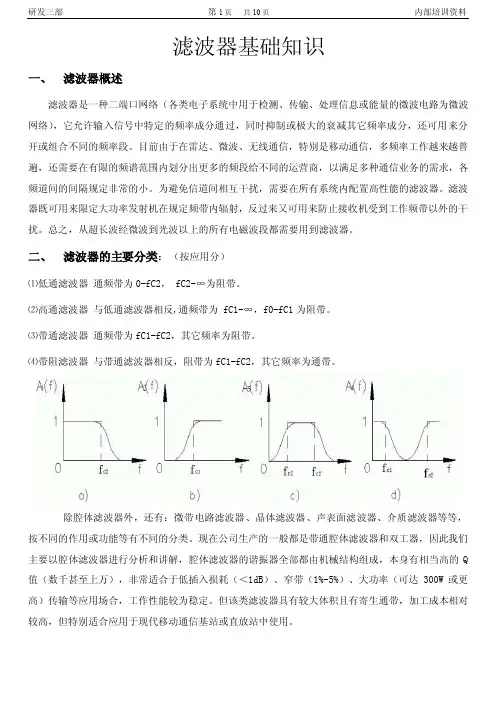

滤波器基础知识
滤波器基础知识一、滤波器概述滤波器是一种二端口网络（各类电子系统中用于检测、传输、处理信息或能量的微波电路为微波网络），它允许输入信号中特定的频率成分通过，同时抑制或极大的衰减其它频率成分，还可用来分开或组合不同的频率段。
目前由于在雷达、微波、无线通信，特别是移动通信，多频率工作越来越普遍，还需要在有限的频谱范围内划分出更多的频段给不同的运营商，以满足多种通信业务的需求，各频道间的间隔规定非常的小。
为避免信道间相互干扰，需要在所有系统内配置高性能的滤波器。
滤波器既可用来限定大功率发射机在规定频带内辐射，反过来又可用来防止接收机受到工作频带以外的干扰。
总之，从超长波经微波到光波以上的所有电磁波段都需要用到滤波器。
二、滤波器的主要分类：（按应用分）⑴低通滤波器通频带为0-fC2， fC2-∞为阻带。
⑵高通滤波器与低通滤波器相反,通频带为 fC1-∞，f0-fC1为阻带。
⑶带通滤波器通频带为fC1-fC2，其它频率为阻带。
⑷带阻滤波器与带通滤波器相反，阻带为fC1-fC2，其它频率为通带。
除腔体滤波器外，还有：微带电路滤波器、晶体滤波器、声表面滤波器、介质滤波器等等，按不同的作用或功能等有不同的分类。
现在公司生产的一般都是带通腔体滤波器和双工器，因此我们主要以腔体滤波器进行分析和讲解，腔体滤波器的谐振器全部都由机械结构组成，本身有相当高的Q 值（数千甚至上万），非常适合于低插入损耗（＜1dB）、窄带（1%-5%）、大功率（可达300W或更高）传输等应用场合，工作性能较为稳定。
但该类滤波器具有较大体积且有寄生通带，加工成本相对较高，但特别适合应用于现代移动通信基站或直放站中使用。
三、公司滤波器的发展公司成立至今无源产品的发展情况：无线信息传输技术是正在蓬勃发展的重要领域。
滤波器是一个常用的、必备的、广泛使用的部件。
自公司发展以来，无源类产品在公司领导的重视下，不断进行改进和创新，从波导滤波器、结构腔等到现在的一体腔，从以前的仿制到现在自主知识产权的发明专利。
《rf滤波器基础知识》课件
RF滤波器的原理
RF滤波器利用电路元件的特性，例如电感、电容和电阻，通过选择性地降低 或阻断特定频率的信号来实现滤波。
Байду номын сангаас
RF滤波器的类型
低通滤波器
只允许低于截止频率的信号通过，用于滤除高 频噪声。
带通滤波器
只允许位于两个截止频率之间的信号通过，用 于选择性地传递特定频率范围的信号。
高通滤波器
只允许高于截止频率的信号通过，用于滤除低 频噪声。
《RF滤波器基础知识》 PPT课件
RF滤波器是电子设备中用于滤除无线电频率干扰和选择性传递特定频率信号 的重要组件。本课件将介绍RF滤波器的基本概念、原理、类型、设计步骤以 及应用领域。
什么是RF滤波器
RF滤波器是一种电子器件，用于滤除无线电频率干扰和选择性传递特定频率 信号。它的作用是去除不需要的频率成分，从而提高系统的性能和可靠性。
带阻滤波器
只允许位于两个截止频率之外的信号通过，用 于滤除特定频率范围的信号。
设计RF滤波器的基本步骤
1. 确定所需的频率范围和带宽。 2. 选择合适的滤波器类型和电路拓扑。 3. 进行电路设计和参数计算。 4. 确定合适的元件和材料。
RF滤波器的应用领域
• 通信系统：用于滤波、解调和调制无线信号。 • 无线电设备：用于滤除不需要的频率干扰。 • 雷达：用于选择性地接收特定频率范围的回波信号。

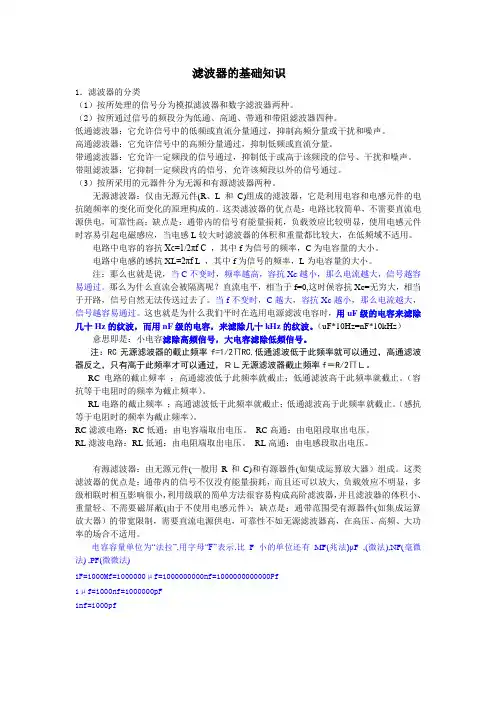

滤波器的基础知识
滤波器的基础知识1．滤波器的分类（1）按所处理的信号分为模拟滤波器和数字滤波器两种。
（2）按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。
高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。
带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。
带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
（3）按所采用的元器件分为无源和有源滤波器两种。
无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。
这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。
电路中电容的容抗Xc=1/2πf C ，其中f为信号的频率，C为电容量的大小。
电路中电感的感抗XL=2πf L ，其中f为信号的频率，L为电容量的大小。
注：那么也就是说，当C不变时，频率越高，容抗Xc越小，那么电流越大，信号越容易通过。
那么为什么直流会被隔离呢？直流电平，相当于f=0,这时候容抗Xc=无穷大，相当于开路，信号自然无法传送过去了。
当f不变时，C越大，容抗Xc越小，那么电流越大，信号越容易通过。
这也就是为什么我们平时在选用电源滤波电容时，用uF级的电容来滤除几十Hz的纹波，而用nF级的电容，来滤除几十kHz的纹波。
（uF*10Hz=nF*10kHz）意思即是：小电容滤除高频信号，大电容滤除低频信号。
注：RC无源滤波器的截止频率f=1/2∏RC,低通滤波低于此频率就可以通过，高通滤波器反之，只有高于此频率才可以通过，ＲＬ无源滤波器截止频率f＝R/2∏Ｌ。
RC电路的截止频率；高通滤波低于此频率就截止；低通滤波高于此频率就截止。
滤波器基本知识介绍课件
二维信号滤波器原理
图像处理
二维信号滤波器主要用于图像处 理，以改善图像的质量或提取图
像中的特定信息。
卷积与滤波
二维信号滤波器通过与图像进行卷 积来处理图像，以实现图性， 对图像中的特定方向进行增强或抑 制。此外，它们也可以在空间域内 对图像进行处理。
滤波器的主要功能是提取感兴趣的频率成分，同时抑制不需要的频率成分。它广 泛应用于通信、音频处理、图像处理、电力等领域。
滤波器的分类
根据不同的分类方法，滤波器可以分为 多种类型。常见的分类包括
4. 带阻滤波器（Notch Filter）：允许 特定频率范围以外的信号通过，抑制特 定频率范围内的信号。
滤波器的优化设计
最优准则的选择
01
最小均方误差准则（ MMSE）
该准则以最小化输出信号的均方误差 为目标，通过优化滤波器参数，使得 输出信号与期望信号之间的误差最小 。
02
最大信噪比准则（ MSNR）
该准则以最大化滤波器输出信号的信 噪比为目标，通过优化滤波器参数， 使得输出信号的信噪比最大化。
03
号处理和控制系统等领域。
基于变换域的滤波器
频域
频域滤波器是基于傅里叶变换的，它可以将时域信号转换到频域，从而更容易 地去除噪声和干扰。
小波变换域
小波变换域滤波器是基于小波变换的，它可以将信号分解成不同的频率分量， 并对每个分量进行独立的滤波处理。这种方法在信号处理中得到了广泛应用。
05
CATALOGUE
在保证滤波器稳定性的前提下，尽量减小滤波器 的参数数量。
设计过程的优化算法
梯度下降法
该算法通过计算目标函数对优化变量的梯度，并按照负梯度方向 更新优化变量的值，从而逐渐逼近最优解。
滤波器的名词解释
滤波器的名词解释滤波器是一种用于信号处理的重要工具，用于滤除不需要的频率成分或增强感兴趣的频率成分。
它可以在各种领域中应用，如通信系统、音频处理、图像处理、雷达系统等。
本文将对滤波器的基本概念、类型和工作原理进行解释，并探讨其在实际应用中的各种用途。
一、概念和分类滤波器是一种能够改变信号频谱特性的电路或算法。
它通过选择性地通过或抑制不同频率的信号成分来实现信号处理。
通常，滤波器可以被分为两大类别：时域滤波器和频域滤波器。
时域滤波器操作于信号的时间域，即对信号的幅度和相位进行操作。
常见的时域滤波器包括移动平均滤波器、中值滤波器等。
移动平均滤波器通过取一段时间内的平均值来平滑信号，去除噪声等高频成分。
中值滤波器则通过取一段时间内的中值来滤除突变噪声。
频域滤波器操作于信号的频域，即对信号的频率成分进行操作。
常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器能够通过滤除高频成分来使得低频成分得到增强。
高通滤波器则相反，滤除低频成分加强高频成分。
带通滤波器可以选择性地通过一定范围内的频率成分，而带阻滤波器则是滤除一定范围内的频率成分。
二、工作原理和应用滤波器的工作原理基于信号的频率特性和滤波器的特性。
它可以通过不同的电路、算法或数学模型来实现。
例如，基于RC电路的滤波器可以通过改变电阻和电容的数值来调整其截止频率。
数字滤波器则通过算法和数值计算来实现频率特性的调整。
滤波器在各种领域中有广泛的应用。
在通信系统中，滤波器被用于解调信号、滤除噪声、增强信号的特定频率成分。
在音频处理中，滤波器可以用于音频均衡、去除杂音、改善音频质量。
图像处理中，滤波器可以用于图像去噪、锐化、模糊等处理。
雷达系统中，滤波器可以通过滤除多径干扰和杂散信号来提高目标检测和跟踪性能。
三、滤波器的设计与实现滤波器的设计和实现是滤波器领域中的重要研究方向之一。
设计一个滤波器需要考虑多个因素，如滤波器的阶数、截止频率、频率响应、通频带宽、群延迟等。
滤波器基本知识
一、滤波器简单介绍 1、 通带2、 类型线性相位椭圆滤波器优缺点：a) Butterwroth 又称为最大平坦度滤波器，能够提供一定程度的边带滚降的同时保持良好的群延时特性b) Chebyshev 又称等波纹滤波器，边带滚降比Butterworth 好，但是通带内群延时特性差c) 线性相位滤波器能够提供极佳的群延时特性，但是边带滚降非常慢，带外抑制差 d) 椭圆滤波器的边带滚降特性最好，群延时特性介于ButterWorth 与Chebyshev 之间。
我们使用的滤波器种类基本上是以上的组合，共计16种，以下介绍滤波器设计基本原理。
二、经典滤波器设计方法 滤波设计步骤主要有：1、 参数确定，包括中心频率、带宽、阻带及其抑制、波纹系数。
2、 滤波器类型类型选择及低通滤波器原型原型参数计算3、 低通原型至带通、高通、带阻滤波器的参数映射。
4、 实际参数计算。
5、 仿真验证及实际调试表1归纳了相应滤波器的参数方程其中，LR P 为功率损耗比，()φω为相位响应，k 为插入损耗，c ω为截至频率，N 为阶数，()N T ω为Chebyshev 多项式，()φω为相位响应。
1:根据参数方程可知，a) 当k 为1时，c ω处衰减3dB ，同时，Chebyshev 通带波纹也为3dB 。
b) N 越大，相应的边沿陡降越快，阻带抑制能力越好。
c) 阶数N 确定后，相应滤波器阻带抑制能力随频率每增大倍频程增大20dB 。
根据设计参数（c ω、C L 、阻带抑制）以及参数方程，可以确定k 、N 。
2：选定原型拓扑滤波器原型拓扑有两种：L2=g2(a)(b)根据式22*111||2()in LR in in Z P Z Z +==-Γ+ 可知，知道输入阻抗，即可得到功率传输函数。
因此选定相应的拓扑结构后，求得输入阻抗，与相应滤波器参数方程联立求恒等式，即可得到相应的原型参数n g 。
为了减小设计难度，很多文献给出了1~10阶滤波器相应的原型参数，确定了滤波器类型以及阶数N ，通过查表即可得到相应的低通原型参数。
无源滤波器优秀课件
滤波器旳基本知识
(三)滤波器旳主要特征指标 ④固有频率: f0=w0/(2)为电路没有损耗时，滤波
器旳谐振频率，复杂电路往往有多种固有频率。
2、增益与衰耗
滤波器在通带内旳增益并非常数。 ①对低通滤波器通带增益Kp一般指w=0时旳增益；
例14-4 试设计转折频率C=103rad/s旳低通和高通滤波电路。
解：根据前面对多种RC滤波电路特征旳讨论，假如用图 14-6(a)和图14－8(a)一阶RC滤波电路，则需要使电路 参数满足条件 RC 1 0.1s
C
假如选择电容为C=1F，则需要选择电阻R=1k 来满 足转折频率旳要求，实际滤波器设计时还得根据滤波器旳 其他要求和详细情况来拟定。
图14－9(a)
14-11
若用图14－9(a)二阶RC低通滤波电路，则需要根据式
(14-19)拟定电路参数值，即RC=0.3742/C=0.374210-3s。
假如选择电容C=1F，则需要选择电阻R=374.2。
若用图14-11(a)二阶RC高通滤波电路，则需要根据式
(14-21) 拟定电路参数值，即RC=1/0.3742C=2.672410-3s。
对于输入信号相位旳变化，称为相频特征。
滤波器旳基本知识
(三) 滤波器旳主要特征指标 1、特征频率：
①通带截频: fp=wp/(2)为通带与过渡带边界点旳 频率，在该点信号增益下降到一种人为要求旳 下限。
②阻带截频: fr=wr/(2)为阻带与过渡带边界点旳 频率，在该点信号衰耗(增益旳倒数)下降到一人 为要求旳下限。
– 按功能分：低通、高通、带通、带阻
电源滤波器基本知识
一、术语定义1. 额定电压EMI滤波器用在指定电源频率的工作电压（中国：250V, 50Hz，欧洲： 230V，50Hz；美国：115V, 60Hz)2.额定电流在额定电压和指定温度条件下（常为环境温度40℃），EMI滤波器所允许的最大连续工作电流（Imax）。
在其他环境温度下的最大允许工作电流是环境温度的函数，可用如下公式得出：3.试验电压在EMI滤波器的指定端子之间和规定时间内施加的电压。
试验电压分为两种，一种是加载在电源（或负载）端子之间，称为线-线试验电压；另一种是加载在电源（或负载）任一端与接地端（或滤波器金属外壳）之间，称为线-地试验电压。
4.泄漏电流EMI滤波器加载额定电压后，断开滤波器的接地端与电源安全地线的条件下，测得接地端到电源（或负载）任一端间的电流，该值直接与接地电容的容量有关，可由如下公式得出：其中F为工作频率，C为接地电容的容量，V为线-地电压5.插入损耗是衡量滤波器效果的指标。
指的是在一定条件下，EMI滤波器对干扰信号的衰减能力。
它用滤波器插入前信号源直接传送给负载的功率和插入后传送给负载的功率的对数来描述。
在50Ω系统内测试时，可用下式来表示：IL=20Lg(E0/E1)其中，IL-插入损耗（单位：dB）EO-负载直接接到信号源上的电压E1-插入滤波器后负载上的电压6.气候等级指EMI滤波器的工作环境等级，按IEC规定应按以下方式标注：XX/XXX/XX前2位数字代表滤波器的最低工作温度中间数字代表滤波器的最高工作温度后2位数字代表质量认定时在规定稳态湿热条件下的试验天数7. 绝缘电阻绝缘电阻是指滤波器相线，中线对地之间的阻值。
通常用专用绝缘电阻表测试。
8. 电磁干扰（EMI）电磁干扰经常与无线电频率干扰（RFI）交替使用。
从技术上来说，EMI指的是能量形式（电磁），然而RFI指的是噪声频率的范围。
滤波器用以消除EMI和RFI中的多余电磁能。
9. 频率范围电磁能量的频率带宽常用赫兹（Hz，每秒循环次数），千赫（KHz, 每秒循环千次数）表示。
滤波器原理及应用
滤波器原理及应用在电子学和通信领域中，滤波器是一种能够选择特定频率信号并抑制其他频率信号的电路组件。
它在各种电子设备中扮演着至关重要的角色，例如在音频设备、射频通信、无线电等领域的应用中都需要滤波器来确保信号质量和频谱高效利用。
本文将介绍滤波器的基本原理和常见应用。
滤波器的原理滤波器主要依靠其电路设计对特定频率范围的信号进行放大或衰减，从而实现对信号的频率选择性处理。
根据频率选择性能力不同，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
•低通滤波器：只允许低于一定频率的信号通过，而抑制高于该频率的信号。
•高通滤波器：只允许高于一定频率的信号通过，而抑制低于该频率的信号。
•带通滤波器：只允许在一定频率范围内的信号通过，而抑制其他频率的信号。
•带阻滤波器：只允许除一定频率范围内的信号通过外，抑制其他频率的信号。
在滤波器的设计中，根据滤波器的截止频率、通带波纹、衰减量等指标要求，可以选择不同的滤波器电路结构和元件参数。
常用的滤波器元件包括电容、电感、电阻等，它们可以组合成各种滤波器电路，如RC滤波器、LC滤波器、RLC滤波器等。
滤波器的应用滤波器在各种电子设备和通信系统中有着广泛的应用，其中一些常见的应用包括：1. 音频设备在音频系统中，滤波器用于音频信号的处理和增强，例如在扬声器中使用低通滤波器去除高频噪声，在麦克风中使用高通滤波器去除低频噪声，以提高音频设备的音质和清晰度。
2. 通信系统在无线通信系统中，滤波器用于频率选择和信号处理，以确保传输信号的质量和可靠性。
例如，在基站中使用带通滤波器选择特定频段的信号，同时抑制其他频段的干扰信号，以保证通信系统的正常运行。
3. 无线电在无线电接收机中，滤波器通过滤除不必要的频率信号，提高接收机对特定信号的接收灵敏度和选择性。
不同类型的滤波器可以应用于调频接收、调幅接收等不同的无线电接收系统中。
4. 信号处理在信号处理系统中，滤波器常用于滤除噪声、分离信号、提取特定频率成分等应用。
滤波器基本知识介绍
05
陷波滤波器
陷波滤波器的定义
陷波滤波器是一种具有特定频率衰减 特性的滤波器，其主要作用是抑制特 定频率的信号，而允许其他频率的信 号通过。
陷波滤波器通常被用于各种信号处理 系统中，以消除特定频率的噪声或干 扰，或者增强特定频率的信号。
陷波滤波器的分类
根据实现方式的不同，陷波滤波器可以分为模拟陷波滤波器和数字陷波滤波器。
滤波器基本知识介绍
汇报人： 日期:
目录
• 滤波器概述 • 低通滤波器 • 高通滤波器 • 带阻滤波器 • 陷波滤波器 • 均衡滤波器
01
滤波器概述
滤波器的定义
• 滤波器是一种电子设备，它能够通过选择性地允许某些频率通 过，同时阻止其他频率通过，从而对输入信号进行频率选择和 提取。滤波器的主要功能是减小输出信号中的噪声和干扰，同 时保留所需的信号频率成分。
02
低通滤波器
低通滤波器的定义
总结词
低通滤波器是一种允许低频信号通过，同时抑制高频信号的 电子设备。
详细描述
低通滤波器（Low-Pass Filter）是一种频率选择性滤波器， 它对低于某个特定频率的信号提供较小的衰减，而对高于该 特定频率的信号提供较大的衰减。这个特定频率通常被称为 滤波器的截止频率。
均衡滤波器的分类
类型
均衡滤波器根据其频率响应的不同， 可以分为高通滤波器、低通滤波器、 带通滤波器和带阻滤波器。
特点
每种类型的滤波器都有其独特的特点 和应用场景。例如，高通滤波器能够 使高频信号得到提升，而低通滤波器 则能够使低频信号得到保留。
均衡滤波器的应用
应用场景
均衡滤波器广泛应用于各种领域，如通信、雷达、音频处理等。在通信领域，均 衡滤波器常用于补偿信道对信号造成的影响，以提高通信质量。在音频处理领域 ，均衡滤波器则用于调整音频的频谱分布，以达到更好的听觉效果。
通信系统微波滤波器——基础、设计与应用
通信系统微波滤波器——基础、设计与应用微波滤波器是通信系统中起到关键作用的组件之一，用于实现对不同频率信号的分离和滤除。
下面将介绍微波滤波器的基础知识、设计原理以及在通信系统中的应用。
1. 基础知识：微波滤波器是一种能够在微波频段（300 MHz至300 GHz）内滤除或选择特定频率的设备。
它的主要作用是通过滤除或衰减不需要的频段，使有效信号传输更加稳定和可靠。
常见的微波滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
2. 设计原理：微波滤波器的设计需要考虑频率响应、插入损耗、抑制带宽和群延迟等参数。
设计过程中的关键是选择合适的滤波器拓扑结构、参数和设计技术。
常见的设计方法包括传输线法、谐振腔法、微带线法和分布式元件法等。
此外，优化设计和仿真软件也起到重要的辅助作用，例如ADS、HFSS和CST等。
3. 应用：微波滤波器广泛应用于各种通信系统中，包括卫星通信、射频通信、移动通信和雷达系统等。
在卫星通信中，滤波器用于分离出天线接收到的有效信号，并滤除干扰和噪音。
在射频通信中，滤波器用于频分多址（FDMA）和频分复用（FDM）等信号的分离和选择。
在移动通信中，滤波器用于通信信号的整形和频率选择。
在雷达系统中，滤波器用于滤除回波和混频干扰。
微波滤波器在通信系统中的应用要求其具备稳定性、高性能和可靠性。
因此，在设计和制造过程中，需要严格控制工艺和材料选择，以确保滤波器的性能和可靠性达到要求。
总而言之，微波滤波器是通信系统中实现信号分离和滤除的关键组件。
了解微波滤波器的基础知识和设计原理，能够指导设计师在实际应用中选择合适的滤波器类型和设计方法。
同时，掌握优化设计和仿真软件的使用，能够提高设计效率和性能。
微波滤波器在通信系统中的广泛应用说明其在通信技术发展中的重要地位。
