户用超声波热量表
超声波热能表技术参数说明
常用流量
qp(m3/h) 100 150 250 400 600 750 900 1200 1500
最小流量 qi(m3/h)
4 6 10 16 24 30 36 48 60
重量（kg) 17 22 32 50 80 110 140 160 200
L(mm) 350 350 350 400 450 500 550 600 650
D(mm) 250 285 340 405 460 520 580 640 715
H(mm) 500 530 580 650 700 755 810 870 930 外形尺寸
K(mm) 210 240 295 355 410 470 525 585 650
8- 8- 12- 12- 12- 16- 16- 20- 20n-MA
全准确运行
⊙电池寿命6年以上 ⊙冷热两用（采暖、制冷均可计量）
管网超声波式热量表（DN125-DN500）技术参数
公称口径 DN(mm)
125 150 200 250 300 350 400 450 500
最大流量 qs(m3/h)
200 300 500 800 1200 1500 1800 2400 3000
温度分辨率
0.01℃
环境温度
A类 +5 ～ +55℃
电池寿命
≥ 6年（锂电池）
安装方式
水平或垂直安装
热（冷）载体 温度传感器 显示位数
H2O PT1000铂电阻
8位
超声波热能表技术参数说明（DN125-DN500）
◆ 产品特点
⊙采用优质换能器和先进的电子测量技术，保证了流量测量的高准确度
和稳定度
⊙无任何机械运动，无磨损，不受恶劣水质影响，维护费用低 ⊙低始动流量 ⊙可水平安装或竖直安装,旋转的表头能满足不同方向的读数要求 ⊙脉冲、M总线和RS485总线输出接口可实现数据远传、集中控制 ⊙自动错误诊断功能，在非正常状态下，有错误信息提示功能，确保安
户用超声波热量表
户用超声波热量表超声波热量表（DN15-40 ）♦产品特点O采用优质换能器和先进的电子测量技术，保证了流量测量的高准确度和稳定度O无任何机械运动，无磨损，不受恶劣水质影响，维护费用低O低始动流量O可水平安装或竖直安装O计算器表头可水平0-300 °，竖直0-300 °任意调整视角，方便读数O脉冲、M总线和RS485总线输出接口可实现数据远传、集中控制O自动错误诊断功能，在非正常状态下，有错误信息提示功能，确保安全准确运行O电池寿命6年以上O冷热两用（采暖、制冷均可计量）O进回水管道任选安装，便于施工管网超声波热量表或者大口径管网超声波热量表♦产品特点O采用优质换能器和先进的电子测量技术，保证了流量测量的高准确度和稳定度O无任何机械运动，无磨损，不受恶劣水质影响，维护费用低O低始动流量O可水平安装或竖直安装O计算器表头可水平0-300 °，竖直0-300 °任意调整视角，方便读数O脉冲、M总线和RS485总线输出接口可实现数据远传、集中控制O自动错误诊断功能，在非正常状态下，有错误信息提示功能，确保安全准确运行O电池寿命6年以上O冷热两用(采暖、制冷均可计量)管网超声波热量表管网热量表使用说明一、使用场合本系列热量表主要用于测量管网，住宅小区，企业的供暖或制冷系统，使用的温度范围：4〜95 C二、工作原理在供热系统中，热水通过释放（制冷系统为吸收）热量给用户供热，在一定的时间内，其热量与进岀水管的温差、流过热水的体积成正比。
流经流量计的热水量通过磁钢耦合传送给计算器，进岀水管间的温差通过安装在管道上的配对温度传感器传输给计算器，计算器根据流过流量传感器的热水体积、温差进行时间积分来达到计算能量消耗的目的。
三、特点•公称口径：DN50〜200，•最小温差3C•采用沃特曼原理•满足EN1434及CJ128三级表要求•使用微功耗芯片，锂电池的寿命大于5年•可选远传M-BUS输出，方便应用于远传系统•可更换结算日期•同时使用于热量及冷量的测量•安装于进水端(根据客户要求，可提供装于回水端的仪表) •PT1000的配对温度传感器•温度分辨率0.01 C四、计量特性•水压：不超过1.6Mpa•计量等级及最大允许误差本热量表的计量等级为3级，其误差限符合以下曲线：E= ±( 4+4 △ 0 min/ △ 0 +0.05qp/q ) %其中△ 0 min为热量表的最小温差，△ 0为实际温差。
兰吉尔T230 全新一代户用超声波热量表
T230 全新一代户用超声波热量表
——新理念、新设计、新材料热量表
采用全新的环保设计理念和环保材料，结构新颖，轻巧坚固；适用于各类供热、制冷等系统；精确的计量和丰富的功能，确保实现公平合理的计量。
主要特点
∙全新设计理念，智能自适应测量周期，快速捕捉流量
变化时的温度变化，更精确计量。
∙最低1.2L/h的启动流量，大大降低跑冒滴漏风险；超
宽动态范围，双倍过载能力，可减少热表型号，便于
管理和维护。
∙流线型内壁设计，压损最低低至7.5kPa，保证系统稳
定可靠运行、节省费用。
∙超声波信号强度实时监测，信号衰减预警，并自动增强信号强度，延长热表使用寿命。
∙模块化的通讯方式，可选M_Bus或无线RF，灵活适应用户需求，实现远程自动抄表。
∙可水平、垂直、倾斜、悬挂安装，无需直管段。
安装简便，易维护。
∙新型高科技复合材料，轻巧坚固，重量只是常用产品的一半，相应减少运输重量从而降低碳排放，促进社会的节能环保。
超声波热量表
1.5 m/1.5 m
kWh
FLDN32
标准
10610406
10
300
40
1.5 m/1.5 m
kWh
FLDN40
标准
10610507
15
300
50
1.5 m/1.5 m
kWh
FLDN50
标准
10610607
25
300
65
1.5 m/1.5 m
kWh
FLDN65
标准
10610709
40
300
80
1.5 m/1.5 m
公称口径：DN15，DN20，DN25 公称流量：1.5，2.5m3/h 最高温度：105℃ 准 确 度：二级
产品优势
美国 TI 最新芯片 MSP430FW427，功耗低，存储大 德国 ACAM 公司时钟处理芯片，分辨率 65ps 自由光束设计 可用于制冷、采暖或空调计量 流量传感器采用超声波原理设计，压损小，不易堵塞 分体式设计，冷热计量，适合于各种安装方式 表头与表体可拆，4 个方向组装，读数方便 按键大于 50 万次使用寿命，PET 防静电面膜 LCD 防 UV 闪烁处理，工作温度范围宽-35°C~85°C 内置长寿命锂电池，保证使用寿命 12 年（可选 16 年） 电池接插式安装，更换便捷 反射器无涡流设计 18 个月历史数据存储 断电数据保护 低始动流量 2.4/4L/h 宽量限（qp/qi 100:1）流量范围≥1:1500 不受铁锈水影响 满足 JJG225--2008 二级表准确度要求 故障自我诊断，智能提示 可选：M-BUS、 RS485 或 RS232 通讯输出口 可更换结算日期
超声波热量表原理及应用

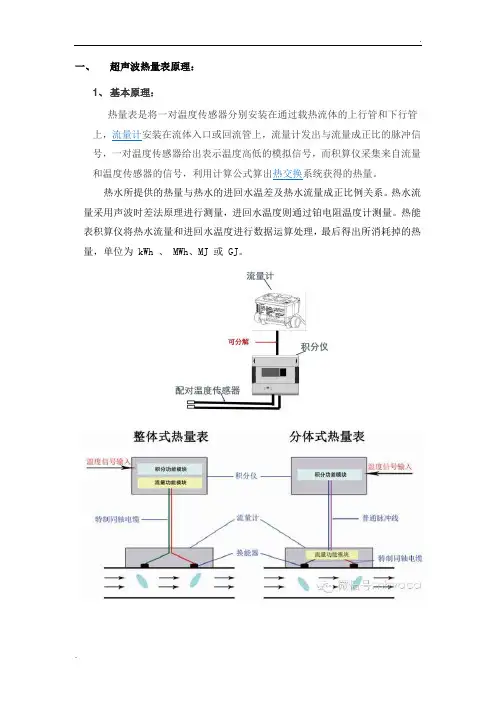

一、超声波热量表原理：1、基本原理：热量表是将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上，流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用计算公式算出热交换系统获得的热量。
热水所提供的热量与热水的进回水温差及热水流量成正比例关系。
热水流量采用声波时差法原理进行测量，进回水温度则通过铂电阻温度计测量。
热能表积算仪将热水流量和进回水温度进行数据运算处理，最后得出所消耗掉的热量，单位为 kWh 、 MWh、MJ 或 GJ。
2、计算方法：a、焓差法（依据供回水温度、流量对水流时间进行积分来计算）Q =Q：系统释放或吸收的热量；：水的质量流量：水的体积流量：供水和回水温度的水的焓值差b、热系数法（根据供回水温差、水的累积流量）Q =K=V :水的体积：供水和回水的温差k ：热系数（具体密度及焓的取值参见GB/T 32224-2015附录A）二、超声波热量表的选用1、机械部分a、热量表外形尺寸选用：热量表公称口径；公称压力；热量表全长、热量表计算器长度、高度、计算器高度、表接螺纹、流量计表体材质等。
保证热量表可以正确安装在设备无干涉、且后期检修方便。
b、热量表技术数据选用：包含热量表的最小流量、最大流量、过载流量、热量表温度范围、公称流量下的压力损失、最大温差、最小温差、测算精度、热量表防护等级等。
2、电气及软件部分热量表供电方式：一般为24V和230V（具体参见说明书）。
温度传感器类型、传感器导线长度（严禁自行加长、截短或更换导线）、热量表的通讯方式及通讯接口、流量计计量周期、用户M-Bus抄表系统、流量计数据存储量。
三、换热机组超声波热量表的应用1、超声波流量计的应用a、确保安装位置的管段不会产生气泡，否则会影响测量精度，表头可倾斜45°安装。
b、热量表安装位置应方便后期拆解维护，热量表上游应安装过滤器。
大口径超声波热量表
大口径超声波热量表使用说明书地址：唐山市路北区创业服务中心号电话：传真：网址：一、概述超声波热量表与控制器配套组成整套卡大口径预付费热量表使用。
型超声波热量表与控制器无线方式连接,分体结构,可将控制器安装在用户容易操作的地方,以方便用户对热量的查看和管控。
超声波热量表由控制器和基表组成，控制器由流量传感器、微处理器和配对温度传感器组成。
微处理器通过流量传感器和基表得到流量信号，从测温传感器得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量，定时向控制器以无线的方式上传总用热量，控制器核减用户的剩余量，当用户所购热量用完时控制器控制电动阀关阀停止供暖。
超声波热量表是参考欧洲标准和号国际规程开发设计的高性能、低功耗电子式热量表。
符合国家建设部颁布的《热量表》产品标准。
二、关键技术（）低电压报警。
（）自动数据纠错技术。
（）高清晰度宽温度型显示。
（）流量分段校准，准确度高。
（）超低功耗（静态功耗小于）。
（）管段为直通一体结构采用锻压工艺制造而成。
（）测量机构无运动部件，永无磨损，计量精度不受使用周期影响。
（）具备光电接口，通讯距离以上，采用红外工具可以实现抄表。
（）安装极为方便，水平或垂直安装。
（）以无线方式定时上传数据，和控制器之间无任何连线，安装简单。
（）非接触卡（射频卡）技术：采用我公司的专利射频卡技术（专利号：），应用无线方式传输数据，彻底解决防水、防潮、防攻击难题。
() 定时开关阀功能：有效防止因阀门长期未开关而锈死现象。
三、安装方法超声波热量表与控制器安装在管道上，表在前、阀在后，表与控制器无需任何接线连接，只需通过捷宝把热量表的地址设置为控制器的控制器编号，便可正常使用。
（出厂已设置好地址）注意事项：（）建议在型超声波热量表前加装过滤器。
（）建议在过滤器前安装阀门，方便检修清理过滤器。
（）安装前请先冲洗管道防止管道内有麻丝砂石等杂物。
（）装时不要扳动、转动、碰击管道内部零部件，避免磕碰表体。
超声波热量表说明书
超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。
整体式超声波热量表没有活动零部件，机械寿命长。
超低功耗设计，采用一次性锂电池供电可以达到6年以上。
解决了机械式热量表在寿命和性能方面的不足。
二、结构与外形尺寸图2.1结构图20～40口径结构图50～200口径结构图2.2外形尺寸图20～40口径外形尺寸流量代号口径DN(mm) 流量传感器接口尺寸表体高度H(mm) 表体宽度W(mm)无接管长L（mm）接口螺纹D(inch)N0.6 20 130 G1B 101 102 N1.0 20 130 G1B 101 102 N1.5 20 130 G1B 101 102 N2.5 20 130 G1B 101 102 N3.5 25 160 G11/4B 106 102 N6 32 180 G11/2B 113 102 N10 40 200 G2B 121 10250～200口径外形尺寸流量代号口径DN(mm) 高度H(mm)法兰外径D(mm)长度L（mm）螺栓孔中心圆直径D1单边螺栓数与孔径n-φkN15 50 175 165 300 125 4-φ19 N25 65 196 185 300 145 4-φ19 N40 80 216 200 350 160 8-φ19 N60 100 233 220 350 180 8-φ19 N100 125 264 250 350 210 8-φ19 N150 150 291 285 500 240 8-φ23 N250 200 347 340 500 295 12-φ23流量代号N0.3 N0.6 N1.0 N1.5 N2.5 N3.5 N6.0 N10.0 口径DN(mm) 20 20 20 20 20 25 32 40过载流量qmax (m3/h) 0.6 1.2 2.0 3.0 5.0 7.0 12.0 20.0常用流量qp (m3/h) 0.3 0.6 1.0 1.5 2.5 3.5 6.0 10.0最小流量qmin (L/h) 6 6/12 10/20 15/30 25/50 35/70 60/120 100/200 流量代号N15 N25 N40 N60 N100 N150 N250口径DN(mm) 50 65 80 100 125 150 200过载流量qmax (m3/h) 30 50 80 120 200 300 500常用流量qp (m3/h) 15 25 40 60 100 150 250最小流量qmin (m3/h) 0.15/0.3 0.25/0.5 0.4/0.8 0.6/1.2 1/2 1.5/3.0 2.5/52.23流量范围三、主要参数及技术指标口径20～200mm环境温度0～+55℃储存温度-20～+70℃环境湿度<80%RH环境等级EN1434／CJ128 A级准确度等级EN1434／CJ128 2级电子计算器外壳防护等级IP65压力损失<25kPa/qp最大工作压力 1.6MPa启始计量温差0.25K(出厂默认值：0.3K)温度范围2～95℃温差范围2～75K温度分辨率0.01℃工作电压 3.65VDC电池寿命6年以上安装方式水平或垂直安装（详见安装说明）热（冷）载体水超声波传感器的距离65mm温度传感器PT1000铂电阻直管段前直管段长度＞10D ，后直管段长度＞5D （D为管径的公称通径）通信接口M-BUS和光电读头（定货时说明）四、显示功能4.1 LCD可显示内容见下图:图形字符LCD（M60557）4.2 显示内容连续按下按键时间超过1秒，显示会在当前值、分月值和其它信息之间跳转。
超声波热量表使用中容易忽略的几个问题
超声波热量表使用中容易忽略的几个问题超声波热量表使用中容易忽略的几个问题导语：超声波热量表（Ultrasonic Heat Meter）作为一种先进的热量计量仪表，广泛应用于供暖、制冷、空调等能源计量领域。
它的工作原理是利用超声波传播速度与介质温度的关系，测量流体的流量和温度，从而计算出流体的热量。
然而，在实际使用过程中，很多人往往忽略了一些重要的问题，导致热量测量的准确性受到影响。
本文将深入探讨超声波热量表使用中容易忽略的几个问题，并给出相应的建议和解决方案。
一、管道安装位置及布线问题：在使用超声波热量表时，管道的安装位置和布线是非常重要的。
错误的安装位置和布线会导致管道流体的流速和温度测量不准确，从而影响热量计量的结果。
为了确保准确性，应遵循以下原则：1. 安装位置选择：应选择流速稳定、无气泡和异物的管段，避免安装在弯头、机组进出口管道等位置。
2. 布线合理：布线应符合超声波热量表的要求，尽量避免与其他电源、信号干扰源等线路交叉或并行。
二、超声波传感器位置安装问题：超声波传感器的位置安装也是影响热量测量准确性的重要因素。
不正确的安装位置会使超声波传感器无法正常接收信号，从而导致测量结果出现误差。
以下是一些需要注意的事项：1. 安装位置选择：超声波传感器应尽量安装在水流速度较低、流向稳定、无气泡和较少浊度的位置。
2. 安装角度正确：超声波传感器应与管道轴线保持垂直，并且在安装时要注意避免与其他部件碰撞。
三、气泡和杂质对测量结果的影响：气泡和杂质是超声波热量表容易忽略的问题之一。
气泡的存在会改变水流速度和波的传播速度，从而影响热量计量的准确性。
管道内的杂质也会对超声波的传播和接收产生干扰。
为了解决这个问题，可以采取以下措施：1. 安装气泡除尘器：在超声波热量表安装前，可以在流量计上游位置安装气泡除尘器，以减少气泡的存在。
2. 定期清洗管道：定期清洗管道，特别是在水质较差的环境中，以避免杂质对测量结果的影响。
超声波热量表说明书
热能表使用说明书超声波热能表执行标准：CJ128-2007《热量表》制造商：型式批准证号：制造计量器具许可证：鲁制号电话：传真：邮编：网址：地址：用途和适用范围(1)本表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质材料，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高，保证了产品长期运行的稳定性和准确性。
(2)温度传感器采用Pt1000铂电阻配对温度传感器，配合高精度AD电路实现高精度温度测量。
(3)MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰力强。
(4)具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据。
(5)采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。
实时时钟设计，实现日期的记录和显示功能。
(6)采用环保锂电池，电池使用寿命6年以上（理论计算大于10年）。
(7)外形美观，显示器可四面安插，读数方便；单键设计，操作简便。
(8)配合本公司生产的暖通智能控制阀使用，可实现预付费功能。
(9)接口齐全，可扩展MBUS总线接口、RS485总线接口、光电隔离脉冲接口、红外接口，实现数据远程抄收和集中控制。
（10）安装、维护方便，具有防尘、防潮、防水、防拆卸，防止人为破坏等功能。
基本参数与技术性能JJG225-2001《热量表》◆执行标准CJ128-2007《热量表》◆检定规程流量技术参数规格额定流量流量范围DN20 2.5m3/h （0.05-5）m3/hDN25 3.5m3/h （0.07-7）m3/hDN32 6m3/h （0.12-12）m3/hDN40 10m3/h （0.20-20）m3/hDN50 15m3/h （0.30-30）m3/h 压力损失曲线（图1）图1产品操作说明*按键3秒钟，进入下一循环菜单循环菜单1 循环菜单2 循环菜单3（历史记录）显示内容单位1 热量KWh 当前时间历史数据12 功率Wh 表号历史数据23 出入口温度℃全屏显示历史数据34 温差℃……5 流量m³……6 流量M³/h ……7 时间h……8 报警时间h历史数据18安装及注意事项◆热能表安装条件的要求◇热能表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；◇热能表安装时确认热能表的箭头标志与系统水流方向一致后，才可安装。
超声波热量表 大口径热量表大口径超声波热量表
超声波热量表大口径热量表大口径超声波热量表DN125超声波热量表大口径热量表RL005484大口径超声波热量表 DN125RL005489图片超声波热量表大口径热量表RL005484大口径超声波热量表 DN125RL005489内容型号:RL005484◆规格型号◆技术特性及技术参数***智能热量表由流量传感器、配对温度传感器和计算器构成，具有结构紧凑、安装方便等特点（以下内容中热能表均简称为热表）。
本产品采用优质压电陶瓷换能器，保证了高准确度和稳定性；无任何机械运动，无磨损，不易受恶劣水质影响且维护费用低；可水平或竖直安装,可旋转的表头能满足任何视角的读数要求，安装时可根据用户不同需要安装在进水管道或回水管道上（需预先选定）；冷热两用（采暖、制冷）型热表可根据实际使用情况智能判断采暖或制冷状态并分别进行计量。
可根据用户不同的需要添加M-BUS、RS485接口来实现远程自动抄表功能，便于集中管理。
执行标准：中华人民共和国城镇建设行业标准《热量表》（CJ128-2007）。
◆压力损失特性曲线◆显示功能◇长按按钮5秒钟后，显示菜单将在进行滚动切换；短按按钮时将在同一菜单下滚动显示内容。
◇主显示菜单：累计热量（kW•h）、瞬时功率（kW）、进回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬时流量（m3/h）、累计运行时间（h）、累计出错时间（h）等十一种显示内容。
◇主显示菜单：前十八个月每月消耗的热量和流量数值，月份与数值之间自动交替显示。
◇故障报警菜单：电池电量不足、E r r 1换能器故障或无水、E r r 2温度传感器故障E r r 3温度传感器故障和换能器故障。
◆安装过程示意图◆安装使用及注意事项◇热表适用型号是依据系统流量而不是系统管径来决定,应该按照常用流量大小来决定热表的直径与型号。
◇按照采暖分户计量设计要求，在热表进水口前必须安装过滤器；过滤器必须定期进行清洗维护。
◇热表必须水平方向安装或者竖直方向安装，且热表标识箭头方向（包括过滤器）必须与暖通管道水流方向一致；不得使用回水管道进行供水，使水反流，避免水中杂质损坏热表；垂直安装时水流流动方向必须向上。
超声波热量表安装原则
一、管段式超声热量表安装原则
1.直管段要求
热量表的安装位置、被测管道的状态均对测量精度有影响，因此选择满足下列条件的场所。
➢上游侧10D，下游侧5D以上的直管段；若安装管道遇到缩管、扩管、弯头等阻流连接件时，请选择合适的安装位置。
➢上游侧30D以内，确保无扰动流动的因素（泵、阀、节流孔等）。
最短直管段长度表（D为公称直径）
2.建议安装位置
➢首选液体向上（或斜向上）流动的竖直管道，其次是水平管道，尽量避开液体向下（或斜向下）流动的管道，防止液体不满管。
➢安装位置不要选在管道走向的最高点，防止管道内因有气泡聚集而造成测量不正常（如下图所示）。
安装位置示意图
➢热量表在水平管道上安装时，仪表面板要保持水平，特殊情况需要倾斜时，倾斜角度不超过30°。
➢管段式超声热量表具体安装方法因热表种类而有区别，热表及热表温度传感器具体安装方法可参考热表厂家说明书。
二、户用超声热量表安装原则
1.户用超声热量表安装在液体向上（或斜向上）流动的竖直管道，其次是水平管道，尽量避开液体向下（或斜向下）流动的管道，防止液体不满管。
2.安装位置不要选在管道走向的最高点，防止管道内因有气泡聚集而造成测量不正常。
3.传感器在水平管道上安装时，仪表面板要保持水平，特殊情况需要倾斜时，倾斜角度不超过30°。
4. 安装时注意管道水流方向与表具上的箭头指示方向一致。
5. 表具进水口前必须安装过滤器及表前阀门；过滤器必须定期进行清洗维护，以避免杂质堵塞影响正常使用。
6. 注意表具的供水口必须保证不小于管径10倍长度的直管道，回水口必须有不小于管径5倍长度的直管道。
超声波热量表
超声波热量表的测量的两大参数为流量测量和热量测量，其中流量的测量是根据超声波换能器对信号的发射与接收时间差来计算出的，热量是利用铂电阻测出进出水口的温度和已测得的流量计算而来。
在实际应用过程中，如果流体温度超出传感器的使用温度范围，容易造成传感器的损坏或者大幅度缩短传感器的寿命，因此传感器安装点的流体温度必须在传感器的安装使用范围内。
供回水管道安装PT100温度传感器，接入主机实现热量的测量。
超声波热量表使用说明书
3.2、主要特点
符合 CJ128-2007 设计标准； 可冷／热计量，满足 2、3 级计量精度； 存储最近 24 个月的数据，并能查询,数据掉电不丢失； 具有光电/M-BUS/RS485 接口，方便功能扩展和组网抄表； 具有软件加密功能，防止热能表有效数据被更改； 温度、流量、电池自诊断功能，防止失热损失； 低始动流量，高准确度； 低功耗设计，电池寿命 10 年以上； 进口原材料选用，保证了产品计量的准确性、稳定性和可靠性； 采用超声测流技术，不受磁场干扰，无机械转动部件，无磨损，可靠性高，
流量计形式
超声波
温度 特性
计算 器
温度范围 温差范围
分辨率 显示位数
4ºC～95ºC (3-80)K (2-90)K
0.01ºC 8位
五、通讯接口说明
工作 温度
工作环境 储存及运
输
防护等级
安装位置
安装方式
-25ºC～+55ºC
B类
IP65 进水管、回水
管 水平、立式
安装形式
管螺纹联接
5.1、M-BUS 通讯接线说明
一、概述
LCR-U 热能表是山东力创科技有限公司针对我国采暖系统和水质自主开 发、设计的一款新型计量产品，该产品拥有多项专利技术（专利号：ZL 2009 2 0021197.1 、ZL 2009 2 0226228.7 、ZL 2010 2 0131275.6 、ZL2010 2 0630792.8 、ZL 2011 2 0041961.9 、BS.11500249.9 、BS.11500250.2 、ZL 2009 3 0019793.1）。其采用超声波测 流技术，外形美观、寿命长、精度高、压损低、可靠性高、数据采集多样化，优 越的性能目前在国内处于领先水平。
超声波热量表使用说明书
超声波热量表使用说明书1. 简介超声波热量表是一种用于测量流体流经管道或管线时的热量传递的设备。
它通过超声波技术实时监测流体的流速和温度，以计算热量的传递。
本使用说明书将详细介绍超声波热量表的安装、操作方法和注意事项。
2. 设备安装在安装超声波热量表之前，请确保已经阅读并理解了相关的安全说明和操作手册。
安装过程需要遵循以下步骤：2.1 准备工作•确定安装位置：超声波热量表应安装在管道或管线上，保证流体的流经该设备。
•清洁管道表面：确保表面干净无杂质，以保证超声波传感器的准确读数。
•准备所需配件：根据实际安装情况，准备好所需的管夹、密封件、电缆等配件。
2.2 安装步骤1.使用管夹将超声波传感器固定在管道上。
确保传感器和管道之间没有任何杂质或异物。
2.经相关标准或技术要求进行传感器与管道之间的密封，并确保密封良好，防止泄漏。
3.连接传感器的电缆到读数仪器或计算机，并确保连接稳固可靠。
3. 操作方法超声波热量表的操作方法简单易懂，请按照以下步骤进行操作：1.打开读数仪器或计算机的电源，并确保其与超声波热量表连接正常。
2.启动相关的软件或应用程序，进入热量表的控制界面。
3.配置热量表的参数：流体类型、管道直径、温度传感器等。
4.开始测量：点击开始测量按钮，即可开始测量流体的热量传递。
5.实时监测测量结果：在控制界面上可以实时显示流速、温度和热量等数据。
6.结束测量：测量完成后，点击停止测量按钮，结束测量过程。
保存测量数据，以备后续分析和报表生成。
4. 注意事项在使用超声波热量表时，请注意以下事项：•定期检查设备的状态和连接，确保传感器和电缆的正常工作。
•避免在高温、高压、腐蚀性液体等特殊环境下使用该设备，以免损坏设备或导致人身伤害。
•避免超声波传感器与硬物、颗粒物等接触，以免影响测量的准确性。
•注意保持设备和周围环境的清洁，定期进行维护和清理。
•在使用过程中如遇到故障或异常情况，请及时停止使用并联系售后服务人员进行维修。
