PN结型光电二极管
二极管的类型及工作原理
二极管的类型及工作原理二极管（Diode）是一种基本的半导体器件，它通常由P型半导体和N型半导体组成。
二极管有许多类型，包括普通二极管、肖特基二极管、肖特基隧道二极管等。
二极管在电子学领域中有着广泛的应用，包括电源供应、信号整形、无线通信、光电探测等。
本文将从二极管的基本工作原理和各种类型进行详细介绍。
一、二极管的基本工作原理1. PN结的形成二极管是由P型半导体和N型半导体通过扩散或外延生长形成PN结，PN结即正负电荷区域。
当P型半导体和N型半导体相连接时，在PN结处形成空间电荷区，这个区域即为耗尽层。
耗尽层内部形成电场，使得P区电子向N区移动，N区空穴向P区移动，形成内建电场。
2. 正向偏置当二极管正向通电时，P区的P型载流子（空穴）和N区的N型载流子（自由电子）受到外加电压的驱动，穿越耗尽层，导致电流流动。
在正向偏置下，二极管的耗尽层变窄，电阻减小，使得电流可以通过二极管，此时二极管处于导通状态。
3. 反向偏置当二极管反向通电时，P区的正电荷和N区的负电荷受到外加电压的驱动，使得耗尽层变宽，电阻增大，导致极小的反向漏电流。
在反向偏置的情况下，二极管处于截止状态，不导通。
二、普通二极管1. 硅二极管硅二极管是最常见的一种二极管，广泛应用于各种电子电路中。
硅二极管具有正向导通压降约0.7V~0.8V，工作温度范围广，稳定性好等特点。
2. 锗二极管锗二极管是二极管的一种，其正向导通压降约为0.3V~0.4V，工作频率范围相对较宽，但稳定性比硅二极管差。
三、损耗二极管1. 肖特基二极管肖特基二极管是一种具有快速开关特性和低漏电流的二极管。
它是由金属和半导体直接接触形成，具有低正向导通压降和快速恢复时间。
肖特基二极管在高频整流电路和开关电源中有着广泛的应用。
2. 肖特基隧道二极管肖特基隧道二极管是一种具有负差阻特性的器件，其反向漏电流与电压成指数关系。
它具有极低的反向漏电流，适用于超低功耗和高灵敏度的电路应用。

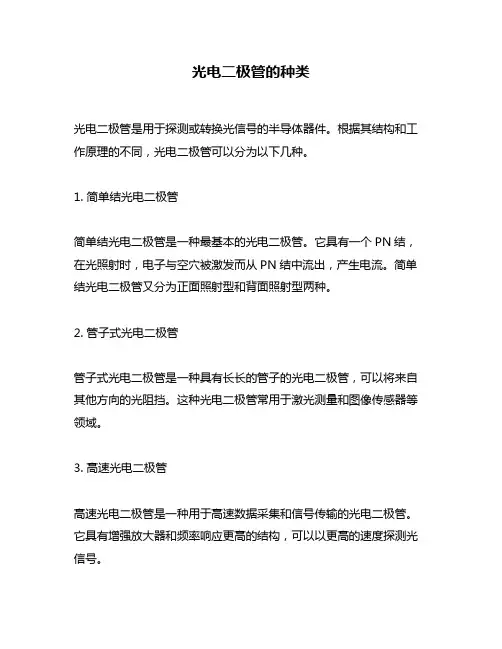

光电二极管的种类
光电二极管的种类
光电二极管是用于探测或转换光信号的半导体器件。
根据其结构和工作原理的不同，光电二极管可以分为以下几种。
1. 简单结光电二极管
简单结光电二极管是一种最基本的光电二极管。
它具有一个PN结，在光照射时，电子与空穴被激发而从PN结中流出，产生电流。
简单结光电二极管又分为正面照射型和背面照射型两种。
2. 管子式光电二极管
管子式光电二极管是一种具有长长的管子的光电二极管，可以将来自其他方向的光阻挡。
这种光电二极管常用于激光测量和图像传感器等领域。
3. 高速光电二极管
高速光电二极管是一种用于高速数据采集和信号传输的光电二极管。
它具有增强放大器和频率响应更高的结构，可以以更高的速度探测光信号。
4. 波长选择性光电二极管
波长选择性光电二极管是一种可以区分不同波长光信号的光电二极管。
它通过使用特定的材料或滤光片来选择性过滤掉非特定波长的光信号，从而只对特定波长的光信号做出响应。
5. 级联式光电二极管
级联式光电二极管是一种通过将多个简单结光电二极管串联，以提高
其信噪比和响应速度的光电二极管。
这种光电二极管常用于高精度光
测量和光谱分析等领域。
总之，不同种类的光电二极管都有其特定的应用领域和优点，可以根
据不同的需要选择使用。
光电二极管的工作原理及性能分析
光电二极管的工作原理及性能分析光电二极管是一种常见的光电转换器件，广泛应用于各个领域，包括通信、光电测量和光电传感等。
它通过光的照射产生电流，具有高灵敏度、快速响应和低噪声等优点。
本文将介绍光电二极管的工作原理以及对其性能的分析。
【工作原理】光电二极管基于内部的PN结原理工作。
PN结是由P型半导体和N型半导体的结合组成的，其内部存在着能隙。
当光线照射到PN结上时，能够被吸收并提供足够的能量以兴趣电子从价带跃迁到导带。
这种跃迁过程会产生电子-空穴对，其中电子向N区迁移，空穴向P区迁移，形成电流。
因此，光电二极管的工作原理可以简单归纳为光生载流子的产生。
【性能分析】光电二极管的性能可以通过以下几个方面进行分析。
首先是光电二极管的响应速度。
响应速度是指光电二极管从接收到光信号到产生响应的时间。
它受到载流子的迁移速度和电荷扩散的影响。
通常情况下，响应速度越快，光电二极管的性能越优越。
为了提高响应速度，一种常见的方法是减小光电二极管的结容量，增加载流子的迁移速度。
其次是光电二极管的灵敏度。
灵敏度是指光电二极管对光信号的响应程度。
一般来说，灵敏度高的光电二极管能够更好地转换光信号为电信号。
光电二极管的灵敏度与外部电路以及半导体材料的选择密切相关。
选择合适的半导体材料可以提高灵敏度，而调整外部电路则可以优化光电二极管的工作条件。
第三是光电二极管的线性范围。
线性范围是指光电二极管在不同光照强度下电流输出的变化情况。
光电二极管的线性范围受到光生载流子的产生和收集过程的影响。
当光照强度较小时，光生载流子的数量较少，此时光电二极管的输出电流较小。
而当光照强度较大时，光生载流子的数量增加，光电二极管的输出电流也随之增加。
在合适的电流范围内，光电二极管的输出电流与光照强度呈线性关系。
最后是光电二极管的噪声特性。
光电二极管的噪声可以分为热噪声和暗电流噪声两种。
热噪声是由于光电二极管内部电阻产生的，一般与温度有关。
暗电流噪声则是光电二极管在无光照射的情况下产生的漏电流引起的，会对信号的检测产生干扰。
光电二极管
光电二极管又名：photodiode光电二极管是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。
光电二极管与常规的半导体二极管基本相似，只是光电二极管可以直接暴露在光源附近或通过透明小窗、光导纤维封装，来允许光到达这种器件的光敏感区域来检测光信号。
许多用来设计光电二极管的二极管使用了一个PIN结，而不是一般的PN结，来增加器件对信号的响应速度。
光电二极管常常被设计为工作在反向偏置状态。
工作原理一个光电二极管的基础结构通常是一个PN结或者PIN结。
当一个具有充足能量的光子冲击到二极管上，它将激发一个电子，从而产生自由电子（同时有一个带正电的空穴）。
这样的机制也被称作是内光电效应。
如果光子的吸收发生在结的耗尽层，则该区域的内电场将会消除其间的屏障，使得空穴能够向着阳极的方向运动，电子向着阴极的方向运动，于是光电流就产生了。
实际的光电流是暗电流和光照产生电流的综合，因此暗电流必须被最小化来提高器件对光的灵敏度。
光电压模式当偏置为0时，光电二极管工作在光电压模式，这是流出光电二极管的电流被抑制，两端电势差积累到一定数值。
光电导模式当工作在这一模式时，光电二极管常常被反向偏置，急剧的降低了其响应时间，但是噪声不得不增加作为代价。
同时，耗尽层的宽度增加，从而降低了结电容，同样使得响应时间减少。
反向偏置会造成微量的电流（饱和电流），这一电流与光电流同向。
对于指定的光谱分布，光电流与入射光照度之间呈线性比例关系。
尽管这一模式响应速度快，但是它会引发更大的信号噪声。
一个良好的PIN二极管的泄漏电流很小（小于1纳安），因此负载电阻的约翰逊&mid dot;奈奎斯特噪声（Johnson–Nyqu ist noise）会造成较大的影响。
其他工作模式雪崩光电二极管具有和常规光电二极管相似的结构，但是需要高得多的反向偏置电压。
这将允许光照产生的载流子通过雪崩击穿大量增加，在光电二极管内部产生内部增益，从而进一步改善器件的响应率。
光电二极管的物理特性与工艺研究
光电二极管的物理特性与工艺研究光电二极管，简称LED，是一种半导体器件，具有化学稳定性好、能耗低、寿命长等特点。
其原理是电子在半导体晶体中跃迁时，释放出能量形成光线，将电能转化为光能。
在现代科技应用中，LED被广泛应用于照明、显示、通信等领域。
一、光电二极管的物理特性1. 发光原理：光电二极管是基于半导体PN结的原理工作的。
PN结是一种半导体结构，由正负两种半导体材料组成，能够使电子与空穴在结区域内重复复合并释放光子而发出光线。
2. 发光机制： LED在通电时，由于P区和N区的掺杂不同，造成了能带的差异。
电子从N区经过PN结跨越到P区，此时电子与空穴发生复合，能量释放出来，产生光辐射。
3. 光谱特性：LED灯泡的颜色主要由发光二极管的材质决定。
不同的材质发出的光线颜色也不同。
例如，蓝色光由蓝色LED发射，绿色光由绿色LED发射，红色光由红色LED发射。
4. 驱动电流：光电二极管的驱动电流大小与稳定性对LED的发光效果有着重要影响。
太小的电流无法使LED发光，而过大的电流则会让LED热失效。
二、光电二极管的工艺研究1. 衬底的选择：光电二极管制作一般采用单晶硅、蓝宝石与碳化硅等不同的衬底。
衬底的物理特性对于光电二极管的性能具有直接影响。
如：蓝宝石衬底的热处理会使 LED 的发光效果更好，而单晶硅更适合进行晶体生长。
2. 阴极材料的选择：光电二极管的阴极部分需要使用照亮发光二极管的外部结构，常采用银等可反射材料，增强光透过率，从而提高了LED的亮度与效率。
3. 制备光电二极管的工艺：光电二极管制备的化学反应涉及多个步骤。
例如，通过金属有机分子热分解法来制备氧化铝膜；利用化学气相沉积法制备氮化硼晶体等。
4. 熔融等离子体技术：熔融等离子体技术是光电二极管的新制备工艺，可以减少耗能与材料浪费，提高了 LED 的制作效率与产量。
三、市场前景及发展趋势目前，LED制作技术与市场应用已经非常成熟，市场规模逐年扩大。
简述光电二极管的工作原理
光电二极管的工作原理一、光电二极管的基本概念1.1 光电二极管的定义光电二极管（Photodiode）是一种能够将光信号转换为电信号的半导体器件。
它是一种光电转换器件，能够将光子的能量转变为电子的能量，并产生电流输出。
1.2 光电二极管的分类根据不同的工作原理和结构，光电二极管可以分为以下几类： 1. PN结光电二极管 2. 管式光电二极管 3. 稳压光电二极管 4. 反射式光电二极管 5. PIN结光电二极管二、PN结光电二极管的工作原理2.1 PN结光电二极管的结构PN结光电二极管是一种最常见且应用最广泛的光电二极管。
它由P型和N型半导体材料组成，中间形成PN结。
在PN结的两端设置正负电源，形成一个正向偏置的二极管。
2.2 PN结光电二极管的工作原理当光线照射到PN结上时，会产生光生电子及空穴对。
其中，光生电子会被PN结的电场分离，向N区移动；而空穴会被电场分离，向P区移动。
这样，就在PN结两侧建立了阳极和阴极之间的电压，从而产生电流。
但需要注意的是，PN结的工作原理并不是简单的光生电子和空穴对的分离。
在实际应用中，还需要考虑PN结的正向偏压、载流子的扩散和漂移过程、缺陷等因素。
三、光电二极管的特性参数3.1 光电流和光电压光电流（Photocurrent）是光照射到光电二极管时产生的电流。
当光强度增大时，光电流也会相应增大。
光电压（Photovoltage）是光电二极管在光照射下产生的电压。
其大小与光电二极管的尺寸和材料参数有关。
3.2 光电二极管的响应速度光电二极管的响应速度是指光电二极管对光信号变化的快慢程度。
它取决于光电载流子的寿命、扩散长度和漂移速度等因素。
3.3 光电二极管的谱响应范围光电二极管的谱响应范围是指在光照射下，光电二极管能够产生电流的波长范围。
不同材料的光电二极管具有不同的谱响应范围。
四、光电二极管的应用4.1 光电二极管在光通信中的应用光电二极管在光通信中广泛应用于光信号检测、光电转换和光检测等领域。
光电二极管特性与PN结的能带结构
光电二极管特性与PN结的能带结构光电二极管是一种能够将光信号转化为电信号的电子元件，是现代电子技术中非常重要的一个组成部分。
为了深入了解光电二极管的工作原理，我们需要先了解光电二极管的特性及其背后的PN结构的能带结构。
光电二极管的主要特性之一是非线性特性。
这意味着当光照射到光电二极管上时，非常微小的光信号就能够引起电流的改变。
这种非线性特性使得光电二极管在光电转换中起到关键的作用。
当光照射到光电二极管上时，光会激发电子在半导体材料中的运动，并且在PN结附近产生电子-空穴对。
这些电子-空穴对会受到电场的驱动，从而形成电流。
要理解光电二极管的非线性特性，我们需要了解光电二极管的PN结构的能带结构。
PN结是指由p型半导体（富含正电荷）和n型半导体（富含负电荷）组成的结构。
当p型半导体和n型半导体相接触时，由于电子云的重叠作用，出现了电子从n型区域向p型区域移动的趋势，形成了能带弯曲。
在PN结的正电荷区域，能带向下弯曲，而在负电荷区域，能带向上弯曲。
这种能带弯曲导致了电子在PN 结中的运动，从而产生了电流。
当光照射到光电二极管上时，光子能量会激发电子从价带跃迁到导带，从而形成电子-空穴对。
这些电子-空穴对会受到电场的作用，被分离到PN结的正电荷和负电荷区域。
在正电荷区域，电子会被井结束缚，而在负电荷区域，空穴会被井结束缚。
这种电子-空穴对的分离会导致电流的形成。
除了非线性特性，光电二极管还具有整流特性。
这意味着光电二极管能够将交流信号转化为直流信号。
在光电二极管中，当光照射到PN结时，PN结中的电子会向正电荷区域流动，而空穴则会向负电荷区域流动。
这种电子和空穴流动的方向会导致电流的形成。
当光电二极管中的电流在逆向偏置下，电子和空穴的流动会被阻止，使得光电二极管的电流近乎为零。
只有在正向偏置下，电子和空穴的流动才会继续，使得光电二极管具有整流特性。
总结：光电二极管是一种能将光信号转化为电信号的电子元件。
其非线性特性使其在光电转换中发挥关键作用。
PIN光电二极管
PIN光电二极管1. 工作原理在上述的光电二极管的PN结中间掺入一层浓度很低的N型半导体，就可以增大耗尽区的宽度，达到减小扩散运动的影响，提高响应速度的目的。
由于这一掺入层的掺杂浓度低，近乎本征（Intrinsic）半导体，故称I层，因此这种结构成为PIN光电二极管。
I层较厚，几乎占据了整个耗尽区。
绝大部分的入射光在I层内被吸收并产生大量的电子-空穴对。
在I层两侧是掺杂浓度很高的P型和N型半导体，P层和N层很薄，吸收入射光的比例很小。
因而光产生电流中漂移分量占了主导地位，这就大大加快了响应速度。
通过插入I层，增大耗尽区宽度达到了减小扩散分量的目的，但是过大的耗尽区宽度将延长光生载流子在耗尽区内的漂移时间，反而导致响应变慢，因此耗尽区宽度要合理选择。
通过控制耗尽区的宽度可以改变PIN观点二极管的响应速度。
2. PIN光电二极管的主要特性(1) 截止波长和吸收系数只有入射光子的能量 PIN型光电二极管也称PIN结二极管、PIN二极管，在两种半导体之间的PN结，或者半导体与金属之间的结的邻近区域，在P区与N区之间生成I型层，吸收光辐射而产生光电流的一种光检测器。
具有结电容小、渡越时间短、灵敏度高等优点。
目录PIN型光电二极管的结构PIN结的导电特性PIN型光电二极管的主要参数PIN型光电二极管的典型应用PIN型光电二极管的结构 pin结二极管的基本结构有两种，即平面的结构和台面的结构，如图1所示。
对于Si-pin133结二极管，其中i型层的载流子浓度很低（约为10cm数量级）电阻率很高、（约为k-cm数量级），厚度W一般较厚（在10～200m 之间）；i型层两边的p型和n型半导体的掺杂浓度通常很高（即为重掺杂）。
平面结构和台面结构的i型层都可以采用外延技术来制作，高掺杂的p+层可以采用热扩散或者离子注入技术来获得。
平面结构二极管可以方便地采用常规的平面工艺来制作。
而台面结构二极管还需要进行台面制作（通过腐蚀或者挖槽来实现）。
硅光电二极管 结构
硅光电二极管结构
硅光电二极管是一种基于硅材料制造的光电转换器件，其结构通常由以下几个部分组成：
1.PN结：硅光电二极管的核心是PN结，由P型硅和N型硅
材料的结合形成。
P型硅具有带正电荷的空穴，N型硅则
具有带负电荷的电子，两者结合形成PN结。
2.电极：PN结的两端分别连接着正极和负极，也就是电极。
正极连接在P型硅的一侧，而负极连接在N型硅的一侧。
电极的作用是提供电流的输入和输出。
3.光敏区域：在PN结的附近或由PN结的一部分组成的区
域被称为光敏区域。
当光照射到光敏区域时，光子会与硅
材料中的电子发生相互作用，从而产生电荷载流子。
4.传输电路：硅光电二极管在外部连接有相应的传输电路，
用于将从光敏区域产生的电荷载流子转换成电流或信号输
出。
总的来说，硅光电二极管利用PN结和硅材料的特性，当光照射到光敏区域时能够产生电荷载流子，并通过电极和传输电路转化为电流或信号输出。
这使得硅光电二极管在光电转换、光通信、传感器等领域有着广泛的应用。
光电二极管
双向击穿二极管
双向击穿二极管也称瞬态电压抑制二极管(TVS),是一种具有双向稳压特性和双向负阻特性的过压保护器件,类似压敏电阻。它应用于各种交流、直流电源电路中,用来抑制瞬时过电压。当被保护电路瞬间受到浪涌脉冲电压冲击时,双向击穿二极管能迅速齐纳击穿,由高阻状态变为低阻状态,对浪涌电压进行分流和钳位,从而保护电路中各元件不被瞬间浪涌脉冲电压损坏。
普通单色发光二极管属于电流控制型半导体器件,可用各种直流、交流、脉冲等电源驱动点亮,使用时需串接合适的限流电阻。普通单色发光二极管的发光颜色与发光的波长有关,而发光的波长又取决于制造发光二极管所用的半导体材料。红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光能(不可见光)并辐射出去的发光器件,主要应用于各种遥控发射电路中。其结构、原理与普通发光二极管相近,只是使用的半导体材料不同。更多电子元件资料http:
光电二极管
光电二极管也称光敏二极管,是一种能将光能转变为电能的敏感型二极管,广泛应用于各种遥控与自动控制电路中。它分为硅PN结型(PD)光电二极管、PIN结型光电二极管、锗雪崩光电二极管和肖特基结型光电二极管,其中硅PN结型光电二极管较常用。
光电二极管采用金属外壳、塑料外壳或环氧树脂材料封装,有二端和三端(带环极)两种形式。管体上端或侧面有受光窗口(或受光面)。当光电二极管两端加上反向电压时,其反向电流将随着光照强度的改变而改变。光照强度越大,反向电流则越大。光电二极管按接收信号的光谱范围可分为可见光光电二极管、红外光光电二极管和紫外光光电二极管。红外光光电二极管也称红外接收二极管,是一种特殊的PIN结型光电二极管,可以将红外发光二极管等发射的红外光信号转变为电信号,广泛应用于彩色电视机、录像机、影碟机(视盘机)、音响等家用电器及各种电子产品的遥控接收系统中。它只能接收红外光信号,而对可见光无反应(即对红外光敏感,而接收可见光时则截止)。
硅光电二极管 电路
硅光电二极管电路硅光电二极管（Photodiode）是一种半导体器件，具有将光信号转换为电信号的功能。
在电路设计中，硅光电二极管广泛应用于光电转换、光通信以及光电探测等领域。
本文将介绍硅光电二极管电路的基本原理、特性以及应用。
一、硅光电二极管的基本原理硅光电二极管是一种PN结构的器件，其基本工作原理是光电效应。
当光照射到PN结上时，光子的能量会激发电子从价带跃迁到导带，形成电子空穴对。
由于PN结的电场分布，在外加电压的作用下，电子和空穴将沿着电场方向被分离，从而形成光电流。
硅光电二极管对光的敏感程度取决于光电二极管的材料、结构以及工作环境等因素。
二、硅光电二极管的特性1. 光谱响应特性硅光电二极管的光谱响应特性受到材料本身的能带结构和掺杂物的影响。
一般而言，硅光电二极管的光谱响应范围为可见光和近红外光。
不同型号的光电二极管对于不同波长的光有不同的响应度，通常以光电流-光照强度曲线来描述光电二极管的光谱响应特性。
2. 响应速度硅光电二极管的响应速度取决于芯片的结构和工作状态。
在光电二极管中，响应速度通常用上升时间和下降时间来表示，其数值越小，表示光电二极管的响应速度越快。
硅光电二极管在高频率下具有较快的响应速度，适用于光通信和高速光电探测等领域。
3. 噪声特性硅光电二极管的噪声特性影响其在低光强条件下的工作表现。
主要的噪声源包括热噪声、暗电流噪声和放大电路噪声等。
为了提高光电二极管的信噪比，降低噪声干扰，常采用降低温度、减小暗电流和优化放大电路等方法。
三、硅光电二极管电路的应用1. 光电转换硅光电二极管可以将光信号转换为电信号，用于光电转换领域。
例如，光电二极管可以用于光电计数器、光电传感器、光电开关等应用中，实现对光强度、光信号的探测和测量。
2. 光通信硅光电二极管作为光接收器件广泛应用于光通信系统中。
光通信系统利用光信号传输信息，硅光电二极管可以将接收到的光信号转换为电信号，并经过信号处理实现数据的传输和解码。
pn结光电二极管工作原理
pn结光电二极管工作原理一、概述pn结光电二极管是一种将光信号转换为电信号的器件，也称为光电二极管。
它是一种半导体器件，由p型半导体和n型半导体组成。
当光照射在pn结上时，会引起载流子的产生和运动，从而产生一个电流信号。
本文将详细介绍pn结光电二极管的工作原理。
二、pn结的形成1. p型半导体p型半导体是指掺杂有三价元素（如硼B）的半导体材料。
掺杂三价元素后，p型材料中会出现大量空穴（缺少一个电子的空位），这些空穴可以被外界提供的电子填补，形成正电荷。
2. n型半导体n型半导体是指掺杂有五价元素（如磷P）的半导体材料。
掺杂五价元素后，n型材料中会出现大量自由电子（多余一个电子），这些自由电子可以参与导电。
3. pn结的形成将p型和n型两种材料通过扩散或外加能量等方法接触在一起，则会形成一个pn结。
在pn结附近存在着大量的空穴和自由电子，因此会形成一个电场。
这个电场会阻碍空穴和自由电子的扩散，使它们不能通过pn结。
这种现象被称为势垒。
三、pn结光电二极管的结构1. pn结光电二极管的外部结构pn结光电二极管通常由p型半导体、n型半导体和金属引线组成。
引线用于连接外部电路，将光信号转换为电信号。
2. pn结光电二极管的内部结构在pn结的两侧分别接上p型半导体和n型半导体，形成p-n-p或n-p-n等多种不同类型的pn结光电二极管。
其中，p-n-p型pn结光电二极管中间是n型材料夹在两个p型材料之间，而n-p-n型pn结光电二极管中间是p型材料夹在两个n型材料之间。
四、pn结光电二极管的工作原理当没有外界光照射时，势垒会阻碍空穴和自由电子通过pn结。
此时，在p区域内存在大量空穴，在n区域内存在大量自由电子，两者数量相等且处于平衡状态。
此时，pn结处没有电流通过。
当外界光照射在pn结上时，光子会激发p区域内的电子跃迁到n区域，形成了一个电子空穴对。
这个电子空穴对会受到势垒的影响，向相反方向移动。
如果外加电压为正，则电子空穴对会向p区域移动；如果外加电压为负，则电子空穴对会向n区域移动。
光电二极管的工作原理与应用
光电二极管的工作原理与应用引言在我们日常生活中，光电二极管已经成为了一种非常普遍的光电元件。
该元件能够将光能转化为电能，从而广泛应用于各个领域。
在本文中，将介绍光电二极管的工作原理、性能特点及应用领域。
一、光电二极管的工作原理光电二极管是一种利用半导体材料的PN结所具有的光敏特性制成的光电转换元件。
在光照下，光电二极管的PN结中由于光子激发，使材料中的电子-空穴对增多，形成电子云和空穴云。
当将电极接上后，由于光电效应，这些电子和空穴会受到电极电场的作用向电极方向运动，进而产生电流。
从性质上看，光电二极管包括两类：一类是项铜或碱金属光电阴极管，另一类是PN结光电二极管。
虽然两类元件的性质不同，但它们都是利用电子受到光作用后的光电效应来输出电子，从而将光信号转换为电信号。
二、光电二极管的性能特点1、灵敏度高光电二极管的灵敏度很高，对于可见光、红外线等各种波长的光都能够敏感地响应，并将光信号转换为电信号。
故而在许多机器视觉、图像处理等领域中得到广泛应用。
2、响应速度快光电二极管的响应速度比普通的二极管快得多，可以用来接收高速传输的光信号。
这也使得光电二极管成为极佳的激光测距器件。
3、工作稳定性高光电二极管制备时使用的半导体材料具有很高的稳定性，能够长时间稳定地工作。
同时，该元件所需的电路简单可靠，故而在无线通讯、航空、导航等应用领域中发挥着不可或缺的作用。
三、光电二极管的应用领域1、光通讯在光通讯系统中，光电二极管是一个重要的组成部分。
它能够将光信号转换为电信号并输出，实现光信号的接收。
通过光电转换技术，光通讯系统能够实现高速、大容量的信息传输。
2、激光测距在激光测距系统中，光电二极管可以将激光信号转换为电信号，并进行信号放大。
该技术可以用于测量物体的距离、速度等参数，广泛应用于工业自动化、交通运输、军事等领域。
3、机器视觉在机器视觉系统中，光电二极管能够对光信号进行有效的转换和增强，从而提高机器视觉的准确性和可靠性。
光电二极管
光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性。
但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。
原理：普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。
光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。
光的强度越大，反向电流也越大。
光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
PN型特性：优点是暗电流小，一般情况下，响应速度较低。
用途：照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。
PIN型特性：缺点是暗电流大，因结容量低，故可获得快速响应。
用途：高速光的检测、光通信、光纤、遥控、光电三极管、写字笔、传真。
检测方法①电阻测量法用万用表1k挡。
光电二极管正向电阻约10MΩ左右。
在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。
②电压测量法用万用表1V档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。
③短路电流测量法用万用表50μA档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。
主要技术参数：1.最高反向工作电压；2.暗电流；dark current 也称无照电流光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
2.3光电二极管解析
Ip为光电流，V为理想二极
管，Cf为结电容，Rsh为
漏电阻，Rs为体电阻， RL为负载电阻；图2是从
图1简化来的，因为正常
运用时，光电二极管要 加反向电压，Rsh很大， Rs很小，所以图b中的V、 Rsh、Rs都可以不计
ω：入射光的调制圆频率，ω＝2πf，f为入射光的调制 频率，τ = CfRL，IL的模量为
(5)PN光电二极管的温度特性
(6)入射特性
由于入射窗口不同，造成光电灵敏度随入射 方向而变化的特性。
聚光透镜：由于聚光位置与入射光位置有关， 排除了杂散光的干扰，当入射光与入射光 主轴重合时，灵敏度最大。
平板透镜：聚光作用差，易受杂散光的干扰， 光易反射，极值灵敏度小。
7.频率特性：
光电二极管的等效电路：
1 2
IL
Ip
一般2DU硅光电二极管的结电容为3PF，响 应时间为0.1us，带宽为2MHz。 要改变频率特性，就要改变时间常数。
(8) 噪声
光电二极管的噪声包含：低频噪声Inf、散粒噪声Ins和热噪声InT
等3种噪声。其中，散粒噪声是光电二极管的主要噪声，低频噪
声和热噪声为其次要因素。 散粒噪声是由于电流在半导体内的散粒效应引起的，它与 电流的关系
UL Ip 1 jwC j RL Ip 1 jwRL C j 1 1
2 2
RL I p 1 jwRL C j (2 17)
(2 16)
IL
IL
着入射 光调制频率的增加而减小。当 ω=1/τ时，这时f = 1/2πτ 称为上限截止频率，或称为带宽。
由式τ = CfRL与f = 1/2πτ知，Cf小，τ则小，频带将变宽。因此，这种 管子最大的特点是频带宽，可达10GHz。另一个特点是，因为I层很厚， 在反偏压下运用可承受较高的反向电压，线性输出范围宽。
新型光电二极管的设计与优化
新型光电二极管的设计与优化光电二极管是一种光电转换器件，它能够将光信号转换为电信号。
作为现代通信中不可或缺的组成部分，光电二极管的设计和优化是十分重要的。
随着科学技术的不断发展，新型光电二极管逐渐被广泛使用。
本文将重点介绍新型光电二极管的设计和优化。
一、新型光电二极管的种类在现代通信中，常见的光电二极管有PN结型光电二极管、表面反向照射型光电二极管、金属半导体金属光电二极管等。
而在新型光电二极管中，引发了人们广泛关注的有几种：窄带二极管、混合型光电二极管、掺杂结光电二极管。
1、窄带光电二极管窄带光电二极管是一种特殊的光电二极管，其中的带隙能量非常小。
由于其独特的电学特性，窄带光电二极管逐渐被广泛应用于高速光通信、激光雷达等领域。
与普通的光电二极管相比，窄带光电二极管具有更高的灵敏度、更低的噪声、更短的响应时间。
2、混合型光电二极管混合型光电二极管是一种将两种不同材料结合在一起的光电二极管。
它将p型半导体和n型半导体组合在一起，从而实现对光信号的快速响应。
混合型光电二极管具有快速响应、高增益、低噪声等优点，逐渐被广泛应用于高速通信、雷达信号处理等领域。
3、掺杂结光电二极管掺杂结光电二极管是一种将p型半导体和n型半导体掺杂在一起的光电二极管，它能够将光信号转换为电信号。
掺杂结光电二极管的响应速度非常快，而且具有较好的线性范围和稳定性，广泛应用于高速光通信、光电测量等领域。
二、新型光电二极管的设计新型光电二极管的设计非常重要，它直接影响着光电二极管的性能和应用。
光电二极管的设计需要考虑以下因素：1、半导体材料的选择光电二极管的半导体材料直接决定了其响应速度、波长范围和灵敏度。
不同的半导体材料对光信号的响应和处理都有所不同。
例如，碳化硅、氮化镓等材料可以提高光电二极管的响应速度和灵敏度，但是对波长的选择较为严格；而硫化铟材料可以实现较宽的波长范围，但是响应速度相对较慢。
2、结构设计光电二极管的结构设计包括PN结的制备工艺、掺杂的设计和载流子的注入等。
光电二极管的结构和工作原理
光电二极管的结构和工作原理哇塞！今天咱们就来好好聊聊光电二极管的结构和工作原理！首先呢，咱们得搞清楚光电二极管到底是个啥？光电二极管啊，它可真是个神奇的小玩意儿！光电二极管的结构那可不简单哟！它通常由一个PN 结组成，就像一个小小的“电子堡垒”。
在这个PN 结的两边，一边是P 型半导体，另一边是N 型半导体。
这P 型半导体和N 型半导体，它们可有着不同的特性呢！P 型半导体里充满了“空穴”，而N 型半导体里则是大量的自由电子在欢快地奔跑。
在光电二极管的结构中，还有一个很重要的部分，那就是电极！这电极就像是给光电二极管输送能量和传递信号的“小管道”。
接下来，咱们再聊聊光电二极管的工作原理！哎呀，这可真是太有趣啦！当光线照射到光电二极管上的时候，会发生什么呢？原来啊，光子的能量会被半导体吸收，然后产生电子-空穴对！这可不得了，就像是在平静的湖面上扔了一块大石头，激起了层层波浪。
这些电子-空穴对在PN 结的内电场作用下会被分离，电子向N 区移动，空穴向P 区移动。
这一移动，就产生了光电流！你说神奇不神奇？而且啊，光电二极管的工作原理还和它的反向偏置有关呢！在反向偏置的情况下，光电二极管的灵敏度会大大提高哟！这是为啥呢？因为反向偏置会加大PN 结的内电场，让电子和空穴更容易被分离，从而增强了光电流的产生。
再说说光电二极管的响应速度吧！它的响应速度那可是相当快的，能够迅速地对光线的变化做出反应。
这对于很多需要快速检测光信号的应用来说，简直是太棒啦！还有哦，光电二极管的性能还会受到很多因素的影响。
比如说，半导体材料的质量、PN 结的面积大小、温度等等。
这就像是一场复杂的“交响乐”，每个因素都在发挥着自己的作用。
总之，光电二极管的结构和工作原理真的是非常精妙！它在光通信、光检测、图像传感器等领域都发挥着巨大的作用。
想象一下，如果没有光电二极管，我们的生活将会变得多么不一样啊！哎呀呀，说了这么多，不知道你有没有对光电二极管的结构和工作原理有了更深入的了解呢？。
光电二极管的原理分析
光电二极管的原理分析光电二极管是一种将光信号转化为电信号的器件，具有在光电转换领域广泛应用的特点。
本文将对光电二极管的工作原理进行分析。
一、光电二极管的结构光电二极管由P型半导体和N型半导体组成，中间夹有一个细小的PN结。
P型半导体中的“P”代表正电荷，N型半导体中的“N”代表负电荷。
这两种半导体材料的结合，形成一个能够在电子流动时导电的结构。
二、光电二极管的工作原理光电二极管的工作原理基于光电效应。
当光子照射到PN结上时，光子的能量会激发PN结中的电子，使其跃迁到导带中，并在导带中移动形成电流。
在光电二极管中，光子的能量大于带隙能量时，电子可以被释放出来，从而形成电流。
三、光电二极管的特性1. 灵敏度：光电二极管对光的敏感程度较高，能够将微弱的光信号转化为电信号。
2. 频率响应：光电二极管的频率响应范围广，能够对高频光信号进行快速响应。
3. 高速度：光电二极管的响应时间较短，能够在纳秒级别内完成信号转换。
4. 可见光谱响应：光电二极管对可见光谱范围内的光信号具有较高的响应能力。
四、光电二极管的应用领域1. 光通信：光电二极管广泛应用于光通信领域，用于接收和检测光脉冲信号。
2. 医疗设备：光电二极管在医疗设备中的应用十分广泛，用于血氧测量、光疗等。
3. 光电探测器：光电二极管在光电探测器中作为信号接收器件，用于探测和测量光强度。
4. 光测量仪器：光电二极管可以用于测量光强度、光功率等，广泛应用于各种光学测量仪器中。
五、光电二极管的发展趋势随着科技的不断进步，光电二极管的性能不断提高，其在高速通信、光存储、光计算等领域的应用潜力也越来越大。
未来，我们可以期待光电二极管在更多领域的应用。
光电二极管作为一种重要的光电转换器件，其工作原理的分析可以帮助我们更好地理解其在各个领域的应用。
相信随着科学技术的不断发展，光电二极管在未来会有更加广泛的应用前景。
光电子学p-n型光电二极管
图7-3-5 均匀分布在0到w间的N个光子激发的电子-空穴对在电路 中产生空穴电流ih（t）、电子电流ie（t）和总电流i（t）
半导体探测器的另一个响应时间限制是光电 探测器及电路的电阻R和电容C形成的RC时间常 数。 在光电二极管中扩散对响应时间也是有影响 的，在耗尽层外但是离它非常近的区域产生的 载流子需要一定时间扩散到耗尽层。这和漂移 相比是一个相对慢的过程。这个过程允许的最 大时间就是载流子的寿命（p区电子tp，N区空 穴tn）。用P-I-N型二极管可以降低扩散的影响。
i(t)=-( A / )v(t)=- Av(t)
J t） （ =-i（t）/A= V(t )
从而得到x方向的电流强度为
当存在电场E时，半导体中的载流子将会以平均速率
v= E
（7.3.6）
漂移，这里μ是载流子的迁移率。因此，J= σ E,其中 σ = μρ 是电导率。
假设空穴以恒定速度Vh向左移动，电子以Ve向右移动， 从式（7.3.4)得到空穴电流ih=-e（-vh）/ ω ，电子电流 ie=-e（-ve）/w,正如图7-3-4（b）所示。只要有移动， 每种载流子对电流都会有贡献。
7.3 P-N 型光电二极管
1.
P-N型光电二极管
半导体光电探测器和半导体光源是功能 相反的器件，探测器将输入光子通量转换 成电流，半导体光源则相反。但是，制作 这两种器件经常用到相同的材料。探测器 的工作指标与光源也有相对应的部分。 光电二极管探测器的工作依赖于光生电 荷载流子。光电二极管是当吸收光子时反 向电流会增加的P-N结。
因此量子效率可以写成：
=（ 1-） [1-exp（- d)]
是电子-空穴对成功的产生探测器电 这里 是表面的光能量反射系数， 流的部分， α是材料吸收系数（cm-1 ),d是光电探测器有效吸收区的深度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PN结型光电二极管工作原理
由于光电流是光生载流子参与导电形成的，而光 生载流子的数目又直接取决于光照强度。因此， 光电流必定随入射光的强度变化而变化。这表明， 加有反向电压的光电二极管能把光信号变成电信 号电流。
PN结在热平衡状态下无光照时在结区 （耗尽区）存在着接触电势差。与发光 时相反，如果在PN结上加适当的反向电 压，则PN结的结区将被拉宽，并同时在 电路中产生一个反向漏电流。一般PN结 的反向漏电流很小，称为光电二极管的 暗电流。
特点
将光强的空间分布转换成相应与光强成正比的、大小不等的电荷 包空间分布；CCD以电荷为信号，其基本功能是信号引起电荷的 产生、存储和转移；国内CCD的驱动电压一般为15伏。
(六）谐振腔增强型(RCE)光探测器
产生的原因： 随着社会的发展,人们对信息的需求量日 益增加，高速、宽带、大容量的光纤通信网络 将在未来社会生活中发挥极其重要的作用。波 分复用(WDM)技术及密集波分复用(DWDM)技 术作为未来光纤通信系统的支撑技术，成为当 前光纤通信系统研究与应用的热点。在WDM 和DWDM技术中，如何实现可调谐窄线宽的光 探测器是其关键课题之一。1991年,首次提出的 谐振腔增强型(RCE)光探测器结构为解决该课 题提供了一条大有潜力的途径。
（3）光电流
光电流主要受光照强度的影响，它与光
照度的关系为
I ∝ Ev
式中，E为光的照度，v=1±0.05。 光电流基本上随照度增强而线性增大。 一般来说，光电二极管的光电流越大越 好，商品化硅光二极管的光电流为几十 微安
（4）光谱响应特性
光电二极管对光的响应存在 最长波长极限，称为长波限。 硅光电二极管的长波限约为 1.1µ m。 光波长越短，光子能量越大。 但对光电二极管，入射波长 短，管心表面的反射损耗大， 从而使管心实际上得到的能 量减少。所以光电二极管存 在入射光的短波限。 一般硅光电二极管的短波限 为 0.4µ 。 硅 光 电 二 极 管 的 m 峰 值 波 长 为 0.9µ ， 与 光 纤 m 的短波长窗口相适应。
无光照时，它同一般二 极管一样。 受光照时，光电二极管 的伏安特性曲线将沿电 流轴向下平移，平移的 幅度与光照强度的变化 成正比。此特性表明， 反向电流随入射光照度 增强而增大。 光电二极管作为光探测 器时，应工作在第三象 限。 在入射光照度一定的条 件下，光电二极管相当 于一个恒电源。
（2）暗电流 光电二极管的暗电流为反向饱和电流、 复合电流、表面漏电流和热电流之和。 暗电流小的管子性能稳定，噪声低，检 测弱信号能力强。因此，管子的暗电流 越小越好。 PN结型光电二极管在50V反向电压下，暗 电流小于100nA； PIN型和雪崩型光电二极管在15V反向电 压下，暗电流小于10nA。
（四）光电倍增管
具有外光电效应的器件，具有很高的内增益。因此，其光电转换 分为光电发射和电子倍增两个过程。
光子能量 逸出
光电发射材料的电子吸收
电子 阴极
高速电子打击金属表面
二次电子发射
发射的光电流被阳极收集
真空二极管的输出
特 点
光电倍增管具有很高的灵敏度，能探测10-10W的
微弱信号，常用做高灵敏度、低噪声的光探测器。 在瞬间或在短期强光照射下，灵敏度会下降，但 存放一段时间后可以获得恢复，这称为疲劳现象。 在长期工作或短期强光照射后，使灵敏度下降而 不能恢复，这称为衰老。在使用光电倍增管时， 应特别注意防止强光照射，因为严重时将会损坏 管子。 需要高压直流电源，管子体积大、价格高又经不 起机械冲击，限制了它的使用范围。
光电二极管与光电三极管的主要差别
1）光电流的差别 光电二极管的光电流一般只有几微安到几百微安。 光电三级管的光电流一般都在几毫安以上，至少也有几百微安。 光电二极管和光电三级管两者的暗电流则相差不大，而且一般都 不超过1μA，大多都在0.5μA以下。 2）响应时间的差别 光电二极管的响应时间在100ns以下，PIN结型和雪崩型的还要小。 光电三极管的响应时间长达5~10μS。 3）输出特性的差别 光电二极管在很宽的入射光照度范围内（10-3~10-101x）都具有线 性的光电流-照度特性； 光电三级管输出特性的线性度却较差。
PN结光电效应
Light
P
_
－ － － － － － － －+ + Nhomakorabea +
+ + + +
N +
通常，一个反偏PN结由一个称为耗尽区的区域组成。当有 光照时，产生了光生载流子，并在外加反向电压的作用下， 耗尽区内产生的电子-空穴分别向相反的方向加速，漂移到 N侧和P侧，产生了比例于照射光功率的电流流动。
PIN光电管
Picture of PIN Photodiode PIN光电管照片
三、雪崩型光电二极管--APD
由于普通光电二极管产生的电流微弱，进行放大和处理 时将引入放大器噪声。为了克服这种缺点，有必要加大 光电管的输出电流，由此产生了雪崩型光电二极管。
工作原理 光电二极管中的光生载流子在强电场（大于105v/cm） 作用下高速通过耗尽区向两极移动。在移动过程中，由 于碰撞游离而产生更多的新载流子，形成雪崩现象，从 而使流过二极管的光电流成百倍的增加。
基本工作原理 当光照到半导体PN结上时，被吸收的光 能转变成电能。这一转变过程是一个吸 收过程，与前述发光二极管的自然辐射 过程和激光二极管辐射过程相反。通常， 吸收过程和受激辐射过程是同时存在并 互相竞争的。在光电二极管中，吸收过 程占绝对优势；而在发光器件中，则辐 射过程占绝对优势。
吸收过程占优势的器件有两种工作情况： 当二极管上加有反向电压时，管中的反向 电流将随光照强度和光波长的改变而改变。 据此，可以把该器件用作光电导器件，一 般说的光电二极管属于这种半导体器件；
APD 使原信号光电流发生倍增；提高接收机灵敏度。 需要较高的偏置电压；需要温度补偿电路。 从简化接收机电路考虑，一般情况下多采用PIN 光电二极管。
半导体光电管的性能
光电二极管的主要参数和性能包括： 伏安特性、暗电流、光电流、光谱 响应特性、光电灵敏度、噪声特性 等。
（1）伏安特性
光电三极管分三大类：
有两个PN结，外形与光电二
极管相似，称为光电双二极 管，这种管子应用最广； 和普通三极管一样具有三个 极，容易实现温度补偿，能 以电信号与光电信号混合工 作形式进行增益控制，工作 点稳定，响应时间缩短，可 以用做记忆元件； 复合型光电三极管。提高了 光电转换的灵敏度，增大输 出光电流。但在环境温度高 时，光电流与暗电流的比值 将反而减小，同时，这种管 子的响应速度也慢。
（6）噪声特性
PN结型和PIN结型光电二极管的主要噪声源是暗电 流所引起的散粒噪声。 雪崩型光电二极管的主要噪声源是光电流所引起 的散粒噪声，它的噪声比较大。 表征光电二极管噪声水平的主要参数是信噪 比（S/N）和噪声当量(NEP)
信噪比：输出电流中有用的信号成分与噪声成 分之比。越大越好。 噪声当量功率：当光照射到器件上时，并使器 件的信噪比为1时的入射光功率。越小越好。 硅雪崩管的NEP值约为10-13W/sqrt(Hz)； PIN结型管为10-11W/ sqrt(Hz)；PN型管为 10-9W/ sqrt(Hz)；
（二）光电池
二极管上不加电压，利用PN结在受光照时 产生正向电压的原理，把光电二极管用作 光致发电器件，这种器件称为光电池。 光电池是一种把光能转换成电能的器件。 制造光电池的材料有硅、硒、硫化镉、砷 化镓和碘化铟等，其中硅光电池的转换效 率最高，最大转换效率达到17%，这与理 论上的最大转换效率21.6%已经接近。
RL 为外界负载电阻；
I
为光电流；ID为二极
管电流；I为外电流。 当光电流流过负载电阻RL 时，在RL 上产生电压 降V，此电压为PN结二极管的正向电压降。在电 压V的作用下，产生二极管电流ID，所以流过电 压负载的外电流为 I I I D
（三）光电三极管
是用Ge或Si单晶制成的晶体管，分NPN 和PNP两种结构形式。它不仅能和光电 二极管一样，把入射光信号变成光电流 信号输出，同时还把光电流放大。
光探测器实现光电信息转换基于光电效应。所谓光电效 应，是物质在光作用下释放出电子的物理现象。 对半导体器件，PN结受光照吸收光能后产生载流子，出 现PN结的光电效应。利用这些物理现象制成了许多光探 测器。在光纤传感系统中使用的有半导体光电二极管、 光电池、光电三级管、光电倍增管和电荷耦合阵列。
（一）半导体光电二极管
二极管上不加电压，利用PN结在受光照时 产生正向电压的原理，把光电二极管用作 光致发电器件，这种器件称为光电池。 光纤传感器中这两类器件都得到应用。
半导体光电二极管有三种类型
PN结型光电二极管（PD）
PIN结型光电二极管（PIN）
雪崩型光电二极管（APD）
一．PN结型光电二极管
基本概念： 当PN结受能量大于禁带宽度Eg的光照射时，其价 带中的电子在吸收光能后将跃迁到导带成为自由 电子；同时，在价带中留下自由空穴。这些由光 照产生的自由电子和自由空穴统称为光生载流子。 在反向电压的作用下，光生载流子参与导电，从 而形成电流。此电流是反向电流，但比无光照的 暗电流要大的多。通常，把光照下流过光电二极 管的反向电流称为光电二极管的光电流。
缺 点
倍增为随机性的，放大电流的随机性或 不可预测性限制了管子的灵敏度，所以， 在设计雪崩管时应注意尽量减小随机性。
硅雪崩型光电二极管管心的结构图
硅雪崩型光电二极管管心的结构图
Picture of APD
雪崩光电二极管图片
