利达128EQ主机调试说明书
利达128EQ主机调试说明书
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
利达LD128EQ火灾报警控制器操作说明
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达128EQ主机调试使用说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
利达LD128EQ工程调试手册
一．系统介绍-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规X。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达LD128EQ火灾报警控制系统器操作说明书
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印容。
利达LD128EQ火灾报警控制器操作说明(免扣分下载)
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达128EQ主机使用使用说明
一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
北京利达LD128EQ使用说明书_1-16
LD128F安装使用说明书2002/10一．系统介绍JB-QB/LD128F 联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128F 集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128F 联动控制器可配接 4 个回路，每回路可混接256 个探测器、联动模块或区显。
即LD128F 联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有 6 路继电器有源输出。
LD128F 联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1 功能简介1.1.1液晶显示LD128F采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
北京利达LD128EQ使用说明书
一．系统介绍JB-QB/LD128F联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128F集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128F联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128F联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128F联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128F采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达LD128EQ火灾报警控制器操作说明
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达128EQ主机使用说明书剖析
一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达LD128EQ火灾报警控制器操作说明
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达128EQ主机使用说明书
一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达128EQ主机调试使用说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
利达报警主机128eqⅱ使用说明书
利达报警主机128eqⅱ使用说明书一(系统介绍JB-QB/LD128E(Q)?联动型中文火灾报警控制器(以下简称LD128E(Q)?)是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) ?集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) ?联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) ?联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)?联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)?采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)?采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。

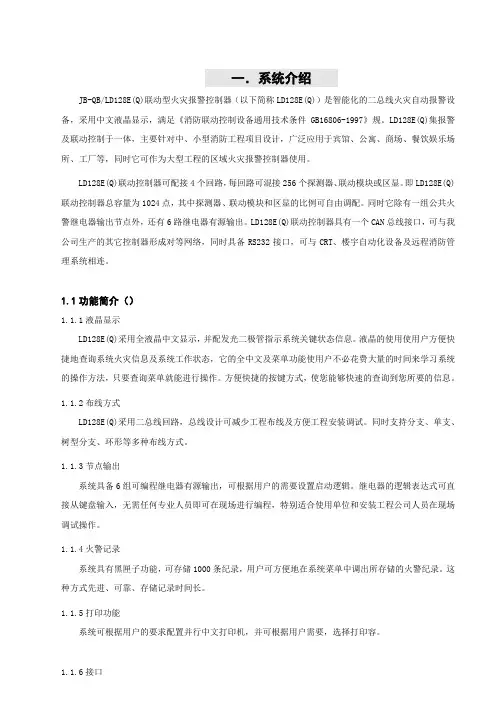

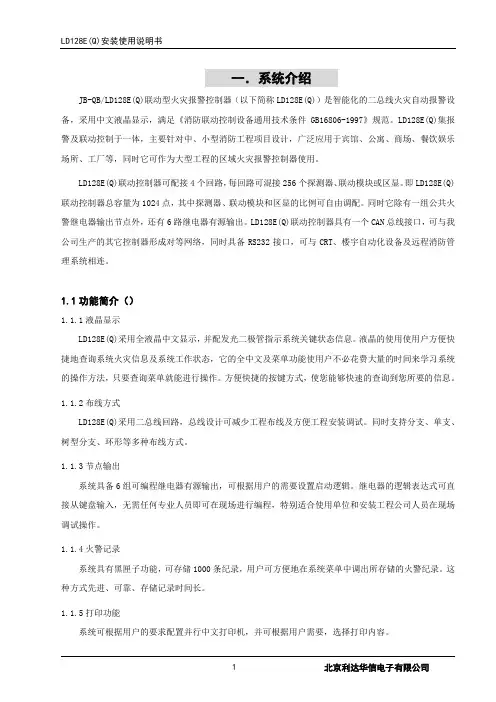

1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
3、借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘的一路输出。
4、楼层显示器类：可与LD128E系列控制器连接的各楼楼层显示器。
三、电源部分电源部分由LD5800E统一提供DC24V电源，通过以下部件转换为DC5V、DC±12V及24V。
（编号：LD128E-E-P00-XXX）四、辅料部分1、串口2扩展线（编号：LD128E-E-A00-XXX）2、12 P端子（编号：LD128E-E-A01-XXX）3、10 P端子（编号：LD128E-E-A02-XXX）4、扬声器（编号：LD128E-E-A03-XXX）五、线缆部分1、主板（液晶口）—液晶（编号：LD128E-E-L00-XXX （C00-C02））3、主板（并口）—打印机（编号：LD128E-E-L02-XXX （C00-C07））4、主板（串口一）—多功能板（编号：LD128E-E-L03-XXX （C00-C01））5、主板（触摸屏接口）—触摸屏（编号：LD128E-E-L04-XXX （C00-C05））6、多功能板—液晶升压板（编号：LD128E-E-L06-XXX （C01-C08））7、液晶升压板—液晶（编号：LD128E-E-L07-XXX （C09-C02））8、主板（串口二）—CRT （编号：LD128E-E-L08-XXX （C00-C11））注：电源连接线、主备电检测线及CAN通讯总线无编号，在该线上具有字母标识。
六、整机系统连接图七、接线端子图 5VG 24V VSS LD128ECL2CH2NO COM 5V+CL1CH1BD ZD GBD ZD 5VG 5V+CL 5V+G CH ONCOM 5VG 12V+TC 0+TC 0- TC 1+ TC 1- TC 2+ TC 2- TC 3+ TC3- …24V 0V … L N八、系统调试工具1、调试键盘、鼠标 （编号：LD128E-E-T00-XXX ）该键盘即为计算机标准键盘、鼠标，USB接口，插入（主板）的USB口。
键盘、鼠标为常用调试工具，在系统的设置和调试中经常需要使用。
注：主板目前只有一个USB口，如果键盘鼠标同时使用可以用一个USB-HUB（可以一带多）2、调试用网线（反压）（编号：LD128E-E-T05-XXX）通过网口传输数据使用。
3、SD卡及SD转换卡第二节组网说明本节内容仅限于多控制器联网使用，如果系统中使用LD9000、LD5000系列，手动盘也有所涉及。
一、网络节点的划分由于E系统采用对等网络的框架设计，所以每个设备在该网络上都要具有独一无二的网络地址，地址区段划分为主机段地址、驱动板段地址、手动盘段地址和保留段地址。
1、主机段地址网络上的主机（包括LD128E、LD128E（Q）及LD128E（M）均要占用一个地址，地址段为（00—63（3FH））。
在保留段中的240（F0H）为主机的公共地址。
网络上最多可以有64台主机。
主机网络地址的设定可参照不同型号控制器的使用（调试）说明书。
对LD128E的设置中要注意将LD128E-E-C01-XXX（多功能板）的拨码开关设为与主机相同的地址。
2、驱动板段地址网络上每块驱动板均占用一个地址，地址段为（64（40H）—127（7FH）），在保留段中的241（F1H）为驱动板的公共地址。
网络上最多可以连接64块驱动板为方便工程调试，每块驱动板实际拨码均为6位（00—63）软件自动识配本段地址，故而在调试时驱动板拨号为00—63。
每块驱动板有四个回路（00～03）。
回路号根据驱动板号计算得来。
例如：第1块驱动板的2回路表示为06回路；第5块驱动板的0回路表示为20回路。
回路的表示号为两位，对于超过99的回路号在首位借用英文字母表示。
A0～A9 ：100～109B0～B9 ：110～119C0～C9 ：120～129┋┋P0～P5 ：250～255网络上最多可以有256个回路（00—255（P5）），因而网络上最大总线设备数量为256×256 = 65536个。
3、手动盘段地址手动盘包括LD9000E系列、LD7000E系列、LD5000E系列产品。
每个手动盘均有一个网络地址，地址段为（128（80H）—191（BFH）），在保留段中的242（F2H）为手动盘公共地址。
最多可接入64块手动盘。
为方便工程调试，每块手动盘实际拨码为6位（00—63）。
软件自动适配本段地址。
故而在调试时，手动盘号为00—63。
手动盘地址的设定可参照不同型号手动盘的使用（调试）说明书。
4、保留段地址192（C0H）—255（FFH）为保留地址。
除了上述段的公共地址外，在系统中未分配。
5、其它事项在主机的实际显示和操作中，主机地址为主机实际拨码值，驱动板地址为实际拨码值加64；手动盘地址为实际拨码值加128。
二、联网的方式主机内部和主机间均通过CAN总线进行连接。
单纯从通讯上考虑，主机间可不通过任何设备进行联网。
但实际中，由于主机间电位不同，相互间距离远、线路长、可能叠加各种干扰信号，也可能有短路、断路和强电引入等情况的发生，从而可能导致整个网络无法工作。
所以要求在设计和施工中，通过LD6908E联网模块对各主机进行有效隔离。
以保证在上述异常发生时各主机能工作正常。
主机联网的工程设置可通过POTNET设置程序完成。
由于主机号不同、驱动板地址不同，所以每台控制器的探测回路编号也各不相同。
LD128E控制器所直接管理的联动模块，网络所有回路的设备均可以参与其逻辑运算。
每台LD128EⅡ控制器，均可保存整个网络的数据。
可以将单机的工程视为只有一台主机的网络。
第三节开机检测本节内容适用于LD128EⅡ在现场开机前和开机过程中的检测。
一、外观检测1、外观干净，字迹清楚，表面无划痕、掉漆现象（距机柜1.5米处）。
2、机箱门开关灵活无声响，机箱门关闭时门缝< 3mm。
3、显示灯与显示孔位置对正。
4、机械锁安装正确，启动灵活。
5、液晶无划痕，要有保护膜。
二、联接检测1、内部走线符合工艺要求，其它应符合通用工艺要求。
2、查看所有连线是否正确（查看整机结构图）。
是否有断路、短路、接错、接反等现象。
三、开机运行系统检查没有问题后，可以开机通电运行。
四、通电检测1、确定无误后通电、开机，用万用表测试电源电压是否正确。
5V：5.0～5.1 12V：12.0～12.5 24V：24.0～25.52、如上述检验正常，应能听到主板发出“嘟”一声响，液晶有显示并能正常进入系统，多功能板交替显示闪亮并有连续的火警声响。
1、用万用表测量各探测器回路的电压应为17.5V±1V。
五、多功能板通讯检测观察控制器面板指示灯，是否根据实际情况亮灭。
主板到多功能板、多功能板到各节点如果通讯异常，可观察通讯多功能调试用指示灯（见多功能板示意图）：L17：WORK 多功能板工作时灯亮；不工作时灯灭。
L18：CANT CAN总线发送灯，当有数据向CAN总线发送时灯状态取反(亮灭或灭亮)，无数据发送时灯常亮或常灭。
LD19：CANR CAN总线接收灯，当多功能板由CAN总线接收到数据时灯状态取反(亮灭或灭亮)，无数据接收时灯常亮或常灭。
LD20：CANF CAN总线发送出错时，灯状态取反，CAN发送正常时灯常亮或常灭。
第四节设置软件NEWPOTLD128EⅡ使用专用设计软件NEWPOT。
完成系统的设置，NEWPOT软件在调试用计算机上使用。
NEWPOT软件也可以对LD128E进行设置，使用方法相同。
1.程序初始化界面如下：初始化完毕以后，自动在C：根目录下生成 128E 和 128E2 两个文件夹2．节点开关通过打钩的方式直接选中被选中的主机，驱动板，手动盘。
选中完毕后，点击保存，否则取消。
3总线设备界面如下：按照相应设置选择菜单。
其中报警类设置如下：填写必要的工程数据后，点击保存按钮，自动下翻一页。
全部数据设置完成后，点击退出按钮。
如果想取消本次所做的所有修改直接点击。
控制类设置如下：其主要设置如上，如果被设置的工程数据用在128E 型主机上，编写启动逻辑如下：点击复选按钮。
则旁边的编辑框会自动点亮。
填写 128E 控制器的启动逻辑.手动盘，楼层显示依次类推。
2:128E2 逻辑编程逻辑编程：点击则修改生效，否则修改无效。
3：初始化：点击后，程序弹出对话框，询问是不初始化，点击确定后，128E2 的工程数据恢复为初始状态。
注： 128E 文件夹下的工程数据并不初始化。
4:快速设置点击快速设置后，弹出程序设置界面，设置每个回路的的设备。
同一回路可以快速设置探测器类和模块类的总线设备，每一种总路线设备设置完后点击SAVE键进行保存，同一回路的总路线设备全部设置完毕后点击OK键退出。
