地质图的阅读
阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。
地质图的阅读和分析答案(星岗)
星岗地区地形地质图的阅读与分析 一、判读要求：1. 判断本区的地形、地层出露情况，地层的接触关系；2. 本区有无褶皱,褶皱类型，形成时代；3. 本区有几条断层，断层类型，形成时代。
学习现场识别地质构造的特征，分析地质构造与工程的关系。
2. 实习分组每班分成若干个小组，并指定一名小组长。
各班班长、学习委员为各班之总负责。
二、请回答以下问题：1. 岩层的露头线与岩层的产状和地形的起伏之间有何关系？2. 地层的接触关系有几种，角度不整合与平行不整合有何差异？3. 背斜和向斜的本质区别是什么？4. 比较倾斜褶皱与倒转褶皱、穹隆与构造盆地的差异。
5. 如何确定褶皱、断层的形成时代？B 卷答案这里有F1，F2，F3，F4四个断层，最老的是F4断层，依次是F3F2F1，在松村有个背斜，核部是O3两翼是S1，在石家有个向斜，核 部是D1，两 翼是S3，在东山有个不整合接触，地层缺失，北山坡也有一个角度不整合，F4形成时间是D1之后C11之前，F2是个逆断层，F1是个正断层，形成时间是 N2，向北倾斜。
4. 分析下列地形地质图。
（9分） 参考答案：1）阅读地形。
（1分）一．1．图中有星岗、东山、峻岭、北山坡3个山头；南部有2条沟，北部有1条沟。
2）分析地层。
（2分）有晚奥陶、志留、泥盆、石炭、二迭、白垩、新近纪地层出露；南部地层老，北部地层新。
3）分析构造。
（3分）（1）产状：整体由南往北倾斜，近东西向走向。
（2）褶曲：东南部出露短轴背斜，轴向北西向，核部为晚奥陶纪地层。
西南部为倾伏向斜，枢纽倾向北西，核部为早泥盆纪地层。
（3）断层：F1为正断层，倾向于西北，出露在峻岭新地中，对本区构造影响几乎为零F2为倾向逆断层，倾向于南东，出在本区中部，切割了所有老地层，对本区构造影响最大；F3为走逆断层，倾向于北东，出露在本区中部，造成中石炭纪地层缺失，本区构造影响较大；F4为右型平移断层，走向近南北，出露在本东南部，仅切割了短轴背斜。
地质图的阅读
地质图的阅读
一、图名、比例尺、方位、范围：
图名——资治地区地质图
比例尺——1:10000
方位——上北下南，左西右东
范围：2.280km×2.031km
二、地形、水系：
1．地形——三条近南北向山脉：西边为西歌岭，中部为火苍山，东边山脉由弥寺山、格尔山、岽阁山组成；相对高差200m，最高点火苍山主峰海拔297.43m，最低点在西沟口海拔-40m，2．水系——主要沟溪有两条：西沟沿断层发育；火弥沟出现在中部，其东部有一大分支——格洪溪，格洪溪又有一分支——小溪，两条溪沟将东边山脉分成三座山。
三、图例：
图例——通过查看图例可以了解到：资治地区出露地层有古生界寒武系、奥陶系、石炭系、二叠系，岩性为灰岩、砂岩、页岩；矿产有煤层；岩浆岩有前寒武纪花岗岩；地质构造有背斜和断层；
曾经施工两个钻孔，目的不清楚。
四、地质构造
2. 构造
①资治背斜：核部花岗岩，两翼及转折端为古生界，东翼倾角20°，西翼倾角30°—40°，轴面倾
向东，轴线略呈弧形，由NW向转为NNW向，为一斜歪不对称向北倾伏褶曲，可能在资
治以北倾伏消失。
注意：背斜的形成不是由于岩浆侵入、上升拱托的缘故，而是地层受
到东西方向的挤压，以坚硬、均一、巨大花岗岩体为中心发生强烈变形而形成。
②西沟断层：整体延伸平直，方向SSW—NNE向，上盘石炭系、二叠系，下盘寒武系、奥陶系，倾向
SEE，倾角51°，上盘上升，下盘下降，性质为逆断层。
断裂带同样受到东西方向的挤
压而形成，并且因断裂带地层错断、岩石破碎，潜水出露，抗风化能力削弱，导致西沟
沿断裂出现和分布。
五、其他。
地质图阅读总体原则为
地质图阅读总体原则为
地质图阅读的总体原则包括以下几点：
1. 综合观察：综合考虑地质图上各种地质要素的分布、形态和相互关系，例如地层、断裂、褶皱、岩性等，以全面了解地质构造和地质历史。
2. 图例解读：详细研读地质图的图例，了解地图上使用的符号、颜色和标注含义。
地质图图例中通常会标示不同地质单位、岩性、结构特征等重要信息，对于理解地质图是至关重要的。
3. 尺度把握：了解地质图的比例尺和地图范围，通过比例尺确定地图上的距离和面积关系，帮助判断地质要素的大小、间隔和分布情况。
4. 地貌解读：观察并理解地图上的地貌特征，如河谷、山脉、平原等，这些地貌特征与地质构造和地质过程密切相关，有助于了解地质背景和区域发展历史。
5. 岩性识别：根据地质图上的岩性标记和剖面图，辨别不同岩性的分布和特征。
了解不同岩性的组成、结构和特点，可以推断地质过程和地质历史。
6. 剖面解析：通过剖面图或测线图，理解地下地质结构和地层分布情况。
掌握读取和解析剖面图的方法，能够更好地理解和揭示地下地质情况。
Chapter 2.5 地质图的阅读-9-22-small
§2-5 地质图的阅读目录地质图的概念地质图的分类地质图中的内容地质条件在地质图中的表示方法黑山寨地区地质图的阅读目录地质图的概念地质图的分类地质图中的内容地质条件在地质图中的表示方法黑山寨地区地质图的阅读地质图：用规定的符号、色谱、花纹表示，按一定比例把地壳或岩石圈某一部分地质组成、构造地质现象等地质内容正投影到地形图（水平面）上得到的一种图件。
说明：传统概念上的地图是按照一定数学法则，用规定的图式符号和颜色，把地球表面的自然和社会现象，有选择地缩绘在平面图纸上。
按其专题学科分为：自然地图、人口图、地质图、经济图、政治图、文化图、历史图等等。
地质图的概念中国地质图有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺中国火山岩地质图目录地质图的概念地质图的分类地质图中的内容地质条件在地质图中的表示方法黑山寨地区地质图的阅读总结普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：5万)、中比例尺的（1：25万～1：20万）、小比例尺的（<1：50万)。
在工程建设中，一般采用大比例尺的地质图。
地貌及第四纪地质图以一定比例尺的地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
中国第四纪地质图水文地质图以一定比例尺的地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。

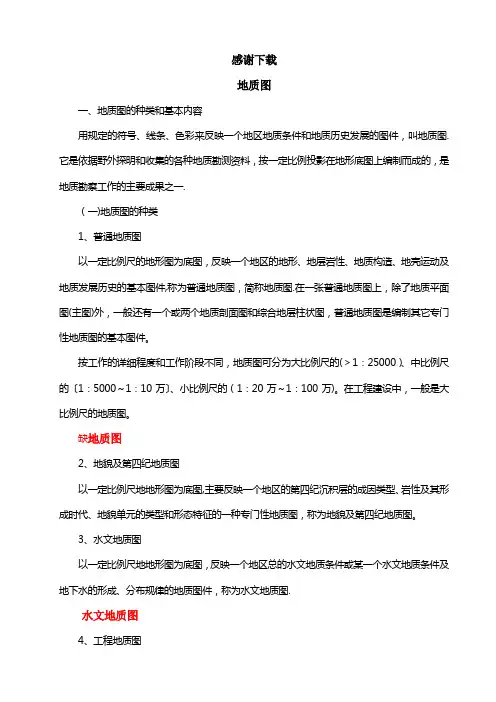

如何看地质图 地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图.它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一.（一)地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图，简称地质图.在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000）、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图.水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等.（二)地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置（经纬度、坐标线)、主要居民点(城镇、乡村所在地）、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等.特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象.2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面,以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
2.3 阅读地质图
地质图的概述 地质图的种类 地质构造在地质图上的表现形式 阅读地质图
地质图是反映一个地区各种 地质条件的图件。 它是将自然界 的地质情况，用规定的符号按一 定的比例缩小并投影绘制在平面 上的图件，是 工程实践中需要收 集和研究的重要地质资料。
地质图是表示一个地区地质情况的图件，用一 定的颜色、符号、代号反映地层、岩性、地质 构造的分布情况；
触关系、地形特征等。 读图步骤：
（1）读图名、比例尺，了解图的位置、精度 （2）读图例，对图中地层、岩性、地质构造建立初 步概念 （3）分析地形，分析河流水系分布； （4）阅读地层分布、新老关系、产状、及其与地形 的关系，分析地质构造
地质剖面图
剖面线方向的选取应当尽量垂直岩层走向、褶皱轴向或 断层线方向，这样才能更清楚全面地反映地质构造形态。 但为工程需要的剖面图，常沿建筑物轴线方向绘制，如 沿坝轴线、隧洞和渠道中心线等。
一幅完整的地质图应包括平面图、剖面图和柱 状图。
1 地形特征：以等高线反映
2 岩性: 用岩石符号表示
国际通用的标准色反映地层年代
沉积地层
3 地层
岩浆岩
加注地质年代符号和岩性符号 不同的颜色或单色条纹或岩石花纹符号 加注地质年代符号
4 地层接触关系
平面图——根据地质年代及岩层产状
整合接触
剖面图 平行不整合
3、地质及地震地质方面的标志 1）第四系堆积物常见小的褶皱或小断层或被第四系以前的 岩石冲断 2）可见河谷阶地等地貌单元，同时发生水平或垂直位移错 断 3）断层泥及破碎带多没胶结，断层崖壁可见擦痕和错碎岩 粉 4）断层带附近地区有现代地震，地面位移和地形变化。 5）沿断裂带地热、地磁及各种气体数值一般偏高。
31/37
地勘人必备：阅读地质图基本功！
地勘人必备：阅读地质图基本功！地质图•地形•水系•岩性-地层-时代•地质构造（褶皱、断层）•地质发展史•其它信息岩层产状（一）产状要素产状要素特征：•走向----两个方向；•倾向----一个方向，与走向垂直，有一个倾向可以求两个走向，反之不行；•倾角---岩层面与水平面的二面角，与走向，倾向无关。
（二）产状要素的测量、记录和图示产状要素的测量：地质罗盘仪产状要素的记录：（1）象限角法：以走向、倾角、倾向的顺序记录N45E∠30°SE,表示走向N45°E,倾角30°,倾向SE 。
（2）方位角法：以倾向、倾角的顺序记录，如135° ∠ 30,表示倾向距正北方向135°,倾角30°。
产状要素的图示正常岩层倒转岩层倾斜岩层地质界线与地形等高线的位置关系当岩层倾向与地面坡向相反时岩层的倾角小于地面坡角时与地面坡向一致岩层倾向与地面坡向一致，岩层倾角大于地面坡角时地质界线在平面上的投影岩层直立时水平岩层的特征褶皱构造一、褶曲构造背斜：核部地层时代老，两翼地层时代新。
正常情况下，两翼地层相背倾斜。
向斜：核部地层时代新，两翼地层时代老。
正常情况下，两翼地层相向倾斜。
褶皱要素二、褶曲分类1.按褶曲横剖面形态分类•直立褶曲•倾斜褶曲•倒转褶曲•平卧褶曲2 .按褶曲纵剖面形态分类水平褶曲•倾伏褶曲•横剖面(直倾倒平)、枢纽产状(水平倾伏)枢纽一、褶曲的岩层分布判别地层对称重复：如果地层核部老，两翼新，则为背斜，如核部地层新，两翼老，则为向斜。
地层对称重复(定性)—形态(背、向斜，定形)—产状(具体分类)。
背斜和向斜二、断层（一）断层要素•断层面；•断层线；•断盘：上盘，下盘；上升盘，下降盘；•断距。
断层的几何要素和位移（二）断层常见分类1. 按断层上、下两盘相对运动方向分类：正断层：上盘相对向下滑动，下盘相对向上滑动逆断层：上盘相对向上滑动，下盘相对向下滑动2. 按断层面产状与岩层产状的关系分类：走向断层、斜向断层、倾向断层；3. 按断层面走向与褶曲轴走向的关系分类：纵断层、横断层、斜断层；4. 按断层力学性质分类：压性断层、张性断层、扭性断层。
如何看地质图地质图
感下载地质图一、地质图的种类和根本容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史开展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
〔一〕地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质开展历史的根本图件，称为普通地质图，简称地质图。
在一普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的根本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的〔1：20万～1：100万)。
在工程建立中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或*一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为根底，只是增添了各种与工程有关的工程地质容。
如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
〔二〕地质图的根本容1、平面地质图平面地质图又称为主图，是地质图的主体局部，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
2.3阅读地质图
4．在地质图上分析褶皱构造的方法
第37页，共63页。
褶皱描述
褶皱的描述包括以下内容：褶皱名称(地 名加褶皱类型)、分布地点及范围、延伸 方向、核部及两翼地层、两翼产状及其变 化、转折端形状、褶皱的位态分类、次级 褶皱特征、与周围其它构造的关系以及褶 皱形成时代等。
第38页，共63页。
第22页，共63页。
2.3.4 地质图的阅读和分析
(一)目的与要求 学会阅读地质图的一般步骤和方
法；掌握各种岩层产状、接触关系在地质 图上的表现特征；掌握褶皱构造、断裂构 造、岩浆岩体在地质图上的表现特征。 (二)主要内容 地质图的一般知识及读图方法步骤；
在地质图上分析岩层产状、接触关系、褶皱、 断裂构造等。
(3)直立岩层在地质图上的表现，无论地形 平坦或高低起伏与否，其岩层界线皆呈直 线延伸，不受地形影响。
第32页，共63页。
第33页，共63页。
3．岩层接触关系在地质图上的表现
(1)整合接触 在地质图上表现为岩层时代延 续，产状一致，岩层界线彼此平行延伸。 (2)平行不整合接触 表现为上下两套岩层产 状一致，岩层界线平行排列，其间有地层 缺失，即岩层时代不延续。
第16页，共63页。
山脊与山谷等高线特征
第17页，共63页。
（5）．河流 当等高线经过河流时，不能 垂直横过河流，必须沿着河岸绕向上游， 然后越过河流再折向下游离开河岸。
第18页，共63页。
3.地物符号
地形图中各种地物是以不同符号表示出来的，有 以下三种：
（1）比例符号 是将实物按照图的比例尺直接 缩绘在图上的相似图形，所以也称为轮廓符号。
第21页，共63页。
4.了解比例尺 从比例尺可了解图面积的大 小，地形图的精度以及等高线的距离。
作业二——阅读地质图
与所用地形底图 的比例尺一样。 有数字比例尺和 线条比例尺。
二、读图方法
基本原则：先图外后图内 图框外： 1、图名 2、比例尺 3、图例 4、图幅编号和经纬度 5、剖面图
图框内
原则：先地形地貌后地质内容
1、先地形地貌 （1）图内地形总的分布特征； （2）水系的分布特征。 2、后地质内容（先地层，后构造）
1、水平褶皱
倾伏褶皱
1—地形等高线； 2—地层界线； 3—白垩系； 4—下三叠统； 5—上二叠统
a b c线上地形变 化并不大，但地 层界线则发生多 次弯曲，这与构 造地层界线的表 现有很大的不同
断层构造在地质图上的表现
断层在地质图上用断层线表示。由于断层倾角一般 较大，所以断层线在地质平面图上通常是一段直线，或 近于直线的曲线。在断层线两侧存在有岩层中断、重复、 缺失、宽窄变化或前后错动现象。
《普通地质学》作业二
阅读地质图
目的与要求
初步建立地质图的概念。 了解和掌握地质图的基本要素。 了解水平 / 倾斜 / 直立岩层在地质
图上的表现特征。
认识地层之间的接触关系。
绘制地形剖面图。
•一、地质图
普通地质图（地质图）—用来表示地层、岩性和
地质构造条件的地质图
地貌及第四纪地质图—专门表示第四纪沉积层的第
地质剖面图—剖面图是反映地表以下某一断面地持条件的
图。它可以通过野外测绘或勘探工作编制，也可以在室内根据地 质平面图来编制。
地层柱状图—综合地层柱状图综合反映一个地区各地质年
代的地层特征、厚度和接触关系等。
地质图的基本概念和要素
地质图是指用规定的符号、线条和色谱表示
各种地质体和地质现象，并按一定比例投影 在地形图（平面图）上的一种图件。 一般正规的地质图包括图名，比例尺，图幅 编号，经纬度，剖面图，图例，责任表等。
怎么样阅读地质图
一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。
地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。
再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。
地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。
因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。
一幅地质图应有图名、比例尺、图例、测制单位和测制日期。
图名表明图幅所在地区和类型。
如《嵩山地区地质图》。
比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。
分子规定用1，因此，分母愈大，表明图缩得愈厉害。
线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。
比例尺一般放在图名下或图框下方正中位置。
图例表示地质现象的各种色谱。
花纹和符号的说明，通常放在图的右方或下方。
地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。
岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。
构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。
通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。
道路养护与管理专业《阅读地质图》
第一页，共五页。
一、地质图阅读步骤
1.看图名和比例尺 2.阅读图示及图例 3.阅读图上内容 4.根据工作需要阅读
5.具体分析
第二页，共五页。
二、宁陆河地区地质图分析
宁陆河地区地质图
宁陆河地区综合柱状图
第三页，共五页。
二、宁陆河地区地质图分析
1. 图名：宁陆河地区地质图，比例尺：
2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。 3.阅读图上内容 〔1〕本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大
〔4〕 区内有三条断层。F1断层正断层 F2断层走向与岩层走向平行，倾向一致，但岩层倾角大于断层倾角，为逆断层。
F3为平推断层。
第四页，共五页。
内容总结
阅读地质图。二、宁陆河地区地质图分析。宁陆河地区地质图
宁陆河地区综合柱状图。1. 图
名：宁陆河地区地质图，比例尺：。2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。〔1〕
本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大相对高差近500m
。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南
第五页，共五页。
相对高差近500m。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南 。 〔2〕本区出露地层有：志留系(S)、泥盆系上统(D8)、二叠系(P)，中下三叠系(T1-2) 、辉绿岩墙(vL)、
侏罗系(J)、白垩系(K)及第四系(Q)
〔3〕 宁陆河地区有三个褶曲构造，即十里沟背斜褶曲
阅读地质图(全)
一）（地形）地质图的概念 地形地质图是反映一个地区的地形、地物及岩层分布情 况的图件。它是一种投影图，是将各种地质体与地表面的交 线及地形等高线投影到水平面上所形成的图件。基岩地质图 也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去， 反映基岩各种地质现象的图件。 二）（地形）地质图主要内容 地形地质图是以地形图为底图，通过地质调查及地质勘探编 制而成的。图中反映的主要内容有：
四、阅读地质图
（－）读图步骤及注意事项
4．阅读岩层的分布、新老关系、产状及其与地形的关系， 分析地质构造。地质构造有两种不同的分析方法。一种是根据 图例和各种地质构造所表现的形式，先了解地区总体构造的基 本特点，明确局部构造相互间的关系，然后对单个构造进行具 体分析，另一种是先研究单个构造，然后结合单个构造之间的 相互关系，进行综合分析，最后得出整个地区地质构造的结论。 两者并无实质性的区别，可以得出相同的分析结论。
1．地形地物
主要有地形等高线、地面建筑物、构筑物、地表水体、公路、 铁路、桥梁、车站、三角测量点、高压线等。
二）（地形）地质图主要内容
2．地质界线
主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、 标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。
各种地质界线必须注明其代号或名称，如地层系统编号、标志层 及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的 地区，应圈定其在地表或基岩面上的分布范围。 3．勘探工程
四、褶皱在地质图上的表现
1、水平褶曲 倾伏褶曲
褶曲在地形起伏较大的地质图上的特征
当地形平坦时，若地层界线出现弯曲，说明 该处存在一倾伏的褶曲构造。当地形起伏较大 时，单斜构造也会出现地层界线的弯曲。所以， 地形地质图上的地层界线的弯曲可能是褶曲存 在的标志，也可能是单斜构造存在的标志，但 根据以下几点，可以区分开来。 （1）根据岩层的产状 单斜构造受地形的影响， 虽然地层界线发生弯曲，但岩层的产状各处保 持不变，而褶曲构造岩层的产状则发生变化， 即各处的产状是不一致的
阅读地质图的一般步骤和方法
一、阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
二、读水平岩层地质图水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。
三、在地形地质图上求岩层产状要素的方法1、基本原理：（1）、同一岩层面上不同高程的走向线相互平行；（2）、在两走向线的垂线上，低等高线的方向为倾向；（3）、倾角是岩层面和水平面的夹角。
地质构造—地质图阅读(工程地质课件)
小结
• 1.理解根据平面地质图切绘剖 面图的制图方法，正确运用剖 面地质图；
• 2.了解地层综合柱状图。
• 分析地质图 • 选择剖面方位 • 确定比例尺 • 作地形剖面 • 作地质剖面图
（倾角换算、岩性符号、修饰）
2.地层综合柱状图
• 地层综合柱状图是据地质勘察资料，把地区出露 的所有地层、岩性、厚度接触关系，按地层时 代由新到老的顺序综合编制而成；
• 包括：地层时代及符号、岩性花纹、地层接触类 型、地层厚度和岩性描述等。
地质构造的认识
阅读地质图
2.阅读地质图
➢ ①图名、比 例尺、方位
➢ ②图例 ➢ ③地形、水
系 ➢ ④地质内容
： ➢ 地层岩性分
布与接触关 系； ➢ 褶皱构造； ➢ 断层构造； ➢ 地质历史。
2.阅读地质图
➢ ①图名、比例尺 、方位
➢ ②图例 ➢ ③地形、水系 ➢ ④地质内容： ➢ 地层岩性分布与
接触关系； ➢ 褶皱构造； ➢ 断层构造； ➢ 地质历史。
小结
• 1.了解地质图的概念、组成和常见 的地质图类型；
• 2.掌握阅读地质图的方法和步骤， 能正确读出地质图上的信息。
地质构造的认识
地质图绘制
地质图绘制
• 1.制作地质剖面图 • 2.地层综合柱状图
1.制作剖面地质图
➢ 将剖面线与各地层界线和断层线的交点，按 水平比例尺垂直投影到水平轴上，再将各界 线投影点铅直定位在地形剖面图的剖面上。 如有覆盖层和下伏基岩也应标在图上；
➢ 按平面图示产状换算各地层界线和断层线在 剖面图上的视倾角，当横纵比例尺不一致时 应注意换算；
➢ 绘制地层界线和断层线； ➢ 在各地层分界线内，按各套地层出露和岩性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌航空大学土木建筑学院课件
例：
南昌航空大学土木建筑学院课件
1．水平枢纽， 轴面倾斜，P2之后 形成的倾斜背斜； 2．F1断层，逆 断层＞45°，属冲 断层，在背斜后形 成，形成于P2之后， J之前。 3．接触关系： 整合： C～P1，P1～P2
平行不整合： ∈1～O2，O2～C
角度不整合：P1～J，P2～J，P2～K，C～J，J～K
水平岩层界线与等高线平行 地层界线 倾斜岩层界线与等高线相交 沉积岩界线规则，岩浆岩界线则不规则
⒊ 地层岩性 表达方式
年代符号（或岩性符号） 图 例
南昌航空大学土木建筑学院课件
⒋ 地质构造在图中的反映方式 逆断层 背斜 正断层 平移断层 向斜
岩层产状 断 层 褶
皱 长
线 —— 断层线的位置及其延展方向 长 —— 符号所在位置处岩层的走向 垂直短箭线 —— 所在位置处断层面的倾向 长 线线 —— 该褶皱的轴迹所在位置 平行 短线 垂直短线 —— —— 符号所在位置处岩层的倾向 所在盘为断层的相对下降盘 短 箭 线 —— 该褶皱的两翼。若箭头相背， 度 数值 值 —— 符号所在位置处断层面的倾角 度 数 —— 符号所在位置处岩层的倾角 该符号代表背斜；若箭头相向， 相 对 箭 线 —— 该符号代表向斜。 平移断层断盘相对错动方向
南昌航空大学土木建筑学院课件
3．倾斜岩层
岩层倾斜角度的大小和岩层的性质是影响 隧道稳定性的关键因素。
岩层倾角较大且有软弱夹层时 易发生顺层滑动
南昌航空大学土木建筑学院课件
有时在一个断面上出现几种岩层，或者 出现不整合面或断层破碎带等，这时地层 压力是比较复杂的，而且是巨大的，同时 地下水常沿此活动，在设计施工中都得慎 重处理。
南昌航空大学土木建筑学院课件
（二）各种接触关系在地质图上的表现
1 ．整合接触：时代连续，地质界线呈平行带状 分布； 2 ．平行不整合：时代不连续，地质界线呈平行 带状分布；
3 ．角度不整合：新地层的地质界线遮断了老地 层的地质界线，中间有地层缺失；
4 ．侵入接触：侵入体的界线破坏了围岩界线的 完整性； 5 ．沉积接触：沉积岩的露头界线折断了侵筑学院课件
一、地质图的内容
地形地貌：高低起伏，成因； 地层岩土性质：岩石的形成年代、类型；松 散沉积物的土质类型； 地质构造：基岩地层的产状，褶皱，断层， 裂隙的发育情况； 水文地质条件：地下水的发育情况（地下水 位等）； 物理地质现象：不良的地质现象（滑坡、崩 塌及泥石流），地表地质作用产物及特征。
2#线路
南昌航空大学土木建筑学院课件
黑山寨地质剖面图
南昌航空大学土木建筑学院课件
地质构造对工程建筑物稳定性 的影响
一、边坡与地质构造的关系 二、隧道与地质构造的关系 三、桥基与地质构造的关系
南昌航空大学土木建筑学院课件
一、 边坡与地质构造的关系
边坡中的各种结构面对斜坡稳定性有着重要的
影响。特别是软弱结构面与斜坡临空面的关系，
南昌航空大学土木建筑学院课件
4．褶曲
在褶曲地段修筑隧道，最好选在翼部通过 或横穿褶曲轴。在选线中对于千枚岩以及粘 土岩等地层的褶曲层，应予避开。因为这些 岩层石墨化后形成滑面，易引起滑塌。
5．断层
应尽量避开大断裂带；若条件不允许时， 线路中线也应与断层走向尽量直交。
南昌航空大学土木建筑学院课件
三、桥基与地质构造的关系
南昌航空大学土木建筑学院课件
要求：写出图中的地质构造类型及其形成时代，并判断 各地层的接触关系（若同一构造类型有若干个，那么请 在图上用①、②、③、④、⑤标出，然后分别描述）
注：上图中褶曲不只一个，请在其核部用数字标出。
南昌航空大学土木建筑学院课件
5 1
2 3 4
1～4号褶曲属于一个褶皱构造，形成于T之后，J之前；
对斜坡稳定起着很大作用。这种关系多种多样，
稳定性也各不相同，可以分为以下几种情况：
南昌航空大学土木建筑学院课件
1. 平叠坡
主要软弱结构面为水平的。这种斜坡一 般比较稳定。
南昌航空大学土木建筑学院课件
2. 顺向坡
主要是指软弱结构面的走向与边坡面的走 向平行或比较接近，且倾向一致的边坡。
b＜a
边坡稳定性最差
地 质 构 造
1 ～3属倾伏倾斜褶曲，4号属倾伏直立褶曲；
5号向斜形成于J之后，K之前，是直立褶曲。
有一逆断层，逆掩断层，形成于J之后，K之前。
南昌航空大学土木建筑学院课件
5
1 2 3 4
接 触 关 系
整合：S～D，D～C，P2～T
不整合：平行不整合 C～P2 角度不整合 T～J， P2～J，C～J，C～K， D～K，S～K，J～K γ与D、C、P2、T为侵入接触； J、K与γ为沉积接触。
南昌航空大学土木建筑学院课件
二、隧道与地质构造的关系
1.水平或倾斜不大的岩层
较坚硬的厚层岩层中 较为稳定
软硬相间的岩层中 易发生坍方
南昌航空大学土木建筑学院课件
2．直立岩层
坚硬岩层、地下水很少，一般是较稳定的， 层薄又有软弱夹层，只要有少量的地下水活动， 也会造成较大的地层压力，将有掉块和坍塌冒 顶的可能。
ba
稳定性较好
南昌航空大学土木建筑学院课件
3. 逆向坡
主要软弱结构面的倾向与坡面倾向相反， 这种边坡一般是稳定的。
南昌航空大学土木建筑学院课件
4. 斜交坡
主要软弱结构面与坡面走向成斜交关系。 其交角越小，稳定性越差。
5. 横交坡
主要软弱结构面的走向与坡面走向近于垂 直。这类边坡稳定性较好，很少发生大规模的 滑坡。
1．桥址的选择
选择桥址时，应首先搞清楚地质构造，特别 是在山区地质条件复杂地段，更是重要。对大的 构造线及断层破碎带、岩层软弱带等一定要调查 分析，研究其与桥址的关系；
南昌航空大学土木建筑学院课件
2．桥墩位置的布置
桥墩一般不宜放置在断层破碎带上。
南昌航空大学土木建筑学院课件
地质构造与道路工程
A台易产生顺层滑动
南昌航空大学土木建筑学院课件
五、地质图的阅读与分析
•
地质图 是指将一个地区内的地质要素按一定比
例缩小，垂直投影在地形图上，以一定的符号、
代号、颜色、花纹等表示它们的分布情况的图件 （包括平面图、剖面图、柱状图）。 • 工程地质图 是各种工程建筑专用的地质图。各 工程地质图有自己的平面图、纵剖面图和横剖面
南昌航空大学土木建筑学院课件
水平岩层(Ⅰ)、直立岩层(Ⅱ)和倾斜岩层(Ⅲ)的露头形态 及其在平面图上的表现
南昌航空大学土木建筑学院课件
4．褶皱岩层：地质界线切割地形等高线，具体表 现为
水平褶曲
倾伏褶曲
南昌航空大学土木建筑学院课件
5、断层：在地质图上通常用红色的或较粗
的线醒目地表示断层，在断层线上，一般 还用符号说明断层的类型和产状。
（2）若地基位于断层破碎带，一般是不稳定的， 应加以特别处理，否则会出现不均匀沉陷或 产生基础滑动； （3）当两种不同岩层接触，其接触面较陡时，基 础最好设计在单一岩层上，因接触面一般是 软弱带。
南昌航空大学土木建筑学院课件
南昌航空大学土木建筑学院课件 ⒌ 地质图的阅读与分析
⑴ ⑵ 读图名、比例尺（了解图幅位置、地点范围及精度） 阅读图例（了解图幅范围内出露的地层及时代） ⑸ ⑹ ⑺ ⑶ ⑷ ⑻ 阅读图中有无褶皱、褶邹类型、轴部、翼部位置 阅读图中有无断层（性质、分布及断层两侧地层特征） 综合分析各地质现象之间的关系 分析地形地貌 阅读地层分布、产状及其和地形的关系 结合具体工程对地层岩性条件和地质构造特征作初步评价 1#线路
南昌航空大学土木建筑学院课件
南昌航空大学土木建筑学院课件
南昌航空大学土木建筑学院课件
南昌航空大学土木建筑学院课件
二、各地质因素在地质图上的反映
（一）地层岩性及地质构造等
1．水平岩层：地形等高线与地质界线平 行或重合，呈带状分布；
2．倾斜岩层：地形等高线与地质界线相
交； 3．直立岩层：在地质图上表现为一条不 受地形影响的直线；
B台位于断层带上
C台较为有利
南昌航空大学土木建筑学院课件
3．桥基的稳定性
岩层的产状、偏力、断层破碎带、软弱带 对桥基的稳定性有很大的影响。 （ 1 ）当岩层产状倾向下游，其中又有软弱 夹层时会因水的冲蚀影响到基础的稳 定性，如果软弱夹层较厚，会使基础 受力不均，产生不均匀沉陷以致发生 破裂现象；
南昌航空大学土木建筑学院课件
地质图及其阅读
南昌航空大学土木建筑学院课件
核心地质内容
地层岩性
叠加在地形图上
地质构造 ⒈ 核心地质内容 地质图的 基本内容 专业地质图的构成 专业（工程、水文、石油等）内容
必备要素： 图名 图例 比例尺 图签
综合柱状图
柱状图 ⒉ 主要附属图件 剖面图
钻孔柱状图 区域地质剖面图 横剖面图 纵剖面图
南昌航空大学土木建筑学院课件
