光端机使用注意事项
光端机操作手册
DS-3D01网络光端机操作手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998UD.6L0103C0001A01非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于网络光端机DS-3D01T-A、DS-3D01R-A、DS-3D01T-B、DS-3D01R-B、DS-3D01T-C、DS-3D01R-C。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
0100001020529安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
事项提醒用户防范潜在的死亡或严重伤害危险。
事项提醒用户防范潜在的伤害或财产损失危险。
警告⏹在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
⏹请使用正规厂家提供的电源适配器，供电电源要求为DC12V/1A。
⏹在接线、拆装等操作时请一定要将电源断开，切勿带电操作。
⏹如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任）。
⏹光端机的光器件所产生的光源能对人的眼睛产生永久性伤害，切勿用眼睛直视光端机的光器件和通电状态下光端机的光纤接口。
⏹在光端机上插拔光纤时，切断电源。
注意⏹请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）⏹请不要在高温（超过75℃）或低温（低于－40℃）或高湿度地点安装设备。
ASI-SDI数字光端机10K603 V3.00
读本说明书之前，请仔细阅读以下约定：
1、字体、格式约定 9 本书正文文字采用五号宋体编写；
9 本书一级标题采用二号宋体加粗，二级标题采用三号宋体加粗，三级标题采用
四号宋体加粗编写；
9 本书所有注释采用楷书编写，并前后用“＝＝＝＝＝＝＝”与正文分开；
9 本书约定带方括号“【
】”表示人机界面、菜单名、数据表和字段名等，
2.2 散热说明 .................................................................................................................................6 2.3 控制说明 .................................................................................................................................6
第 4 章 尺寸、重量 .............................................................................................................................8
4.1 外形尺寸 .................................................................................................................................8 4.2 设备重量 .................................................................................................................................8
华环光端机说明书
华环光端机说明书一、华环光端机的技术特点1.具有高性能的光收发功能，能够实现高速数据传输，支持各种光纤通信协议。
2.具有多个光纤接口，可以同时连接多条光纤线路，以提供网络冗余和备份功能，确保数据传输的稳定性和可靠性。
3.内置高效的光收发模块，采用先进的光学技术和精确的电路设计，能够实现高质量的数据传输和信号重建。
4.具有智能管理功能，可以通过网络远程监控和管理光端机的各项参数和状态，实现快速故障排除和维护。
5.具有良好的兼容性，可以与其他光纤设备和终端设备进行直接连接，实现灵活的网络拓扑结构。
二、华环光端机的使用方法1.准备工作：将华环光端机放置在通风良好的位置，确保设备正常运行。
2.连接光纤线路：使用标准光纤线缆将光端机的光纤接口与其他设备的光纤接口连接好。
注意要保持光纤接口的清洁，以充分利用光纤线路的传输能力。
3.设置参数：通过华环光端机的管理界面，设置光端机的各项参数，如光信号发送功率、接收灵敏度等。
根据实际需要，进行相应的配置。
4.检查连接状态：确认光端机与其他设备的连接状态正常，确保数据传输的畅通。
三、华环光端机的维护注意事项1.定期清洁：定期对光纤接口进行清洁，可以使用专门的光纤清洁剂和纤维吸气器进行清洁。
注意不要用力太大，以免损坏光纤接口。
2.避免强光照射：光端机应避免阳光直射和其他强烈光源照射，以免对光纤造成损害。
3.防尘防湿：光端机应放置在干燥通风的环境中，避免灰尘和湿气进入设备内部，以免影响设备的正常运行。
4.注意电源供应：光端机需要稳定的电源供应，避免电源突然中断或电压波动，以免对设备造成损坏。
5.及时升级固件：根据厂家提供的升级固件，及时对光端机进行升级，以获取最新的功能和安全性能。
总结：华环光端机是一种用于光纤通信网络的重要设备，具有高性能的光收发功能和智能管理功能，能够实现高质量的数据传输和信号重建。
使用华环光端机时，需要注意保持光纤接口的清洁、避免强光照射和防尘防湿等维护注意事项。

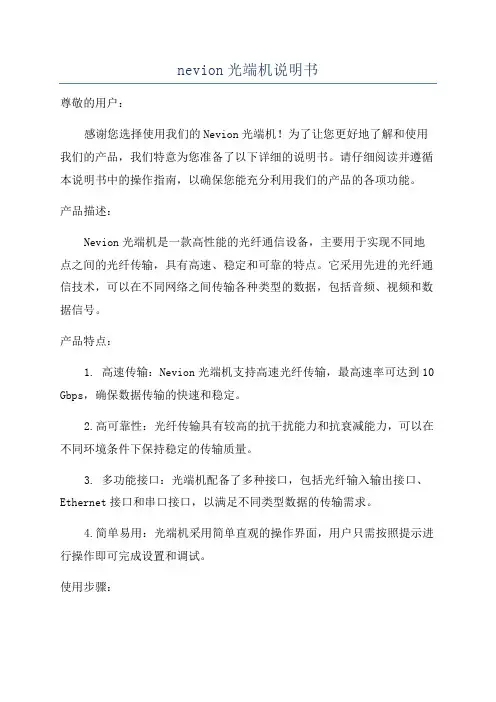

nevion光端机说明书
nevion光端机说明书尊敬的用户：感谢您选择使用我们的Nevion光端机！为了让您更好地了解和使用我们的产品，我们特意为您准备了以下详细的说明书。
请仔细阅读并遵循本说明书中的操作指南，以确保您能充分利用我们的产品的各项功能。
产品描述：Nevion光端机是一款高性能的光纤通信设备，主要用于实现不同地点之间的光纤传输，具有高速、稳定和可靠的特点。
它采用先进的光纤通信技术，可以在不同网络之间传输各种类型的数据，包括音频、视频和数据信号。
产品特点：1. 高速传输：Nevion光端机支持高速光纤传输，最高速率可达到10 Gbps，确保数据传输的快速和稳定。
2.高可靠性：光纤传输具有较高的抗干扰能力和抗衰减能力，可以在不同环境条件下保持稳定的传输质量。
3. 多功能接口：光端机配备了多种接口，包括光纤输入输出接口、Ethernet接口和串口接口，以满足不同类型数据的传输需求。
4.简单易用：光端机采用简单直观的操作界面，用户只需按照提示进行操作即可完成设置和调试。
使用步骤：1.设置光纤连接：将光纤连接到光端机的光纤输入接口和输出接口上，确保连接牢固。
2. 设置网络连接：通过Ethernet接口将光端机连接到您的网络中，确保网络连接正常。
3.设置传输参数：使用光端机的操作界面设置传输参数，包括传输速率、接口类型等，根据实际需求进行设置。
4.调试和测试：完成传输参数设置后，进行调试和测试，确保传输质量达到要求。
5.数据传输：连接好光纤并设置好参数后，即可进行数据传输，确保数据能够正常传输。
常见问题解答：1.Q:如何判断光纤连接是否正常？A:可通过光端机的操作界面查看光纤连接状态，如果显示正常，则说明连接正常；否则，需要检查光纤连接是否松动或损坏。
2.Q:如何调整传输速率？A:可通过光端机的操作界面找到传输速率设置选项，并根据需要进行调整。
3.Q:如何进行数据传输？A:连接好光纤并设置好参数后，将需要传输的数据输入到光端机的输入接口上，光端机会自动将数据传输到目标位置。
G05光端机使用说明书2.3
Monet系列GK-G05型光端机使用说明书广州市高科通信技术股份有限公司Guangzhou Gaoke Communications Technology Co.,LTD.Monet系列GK-G05型光端机使用说明书产品版本： GK-G05-04-03-230广州市高科通信技术股份有限公司热情为客户提供全方位的技术支持，用户可与就近的高科办事处联系，也可直接与公司客服部联系。
广州市高科通信技术股份有限公司电话：总机(020)82598555、客服部（020）82598119传真： (020) 82598733 (020) 82599989网址：/E-mail：gaoke@版权声明广州市高科通信技术股份有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
®为高科通信技术股份有限公司的商标，不得仿冒。
Copyright by Gaoke Communication Technologies Co., Ltd.All rights are reserved.No Part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Gaoke Communication Technologies Co., Ltd.®is the trademarks of Gaoke Communication Technologies Co., Ltd. No the trademarks may be counterfeited.免责声明广州市高科通信技术股份有限公司保留修订本出版物和随时修改本文档内容而不预先通知任何人的权利。
Gaoke Communication Technologies Co., Ltd. reserves the right to change the document from time to time at its sole discretion， and not to make the notice to anyone in advance.前言内容简介本使用说明书主要描述GK-G05型光端机的功能及使用说明。
光端机说明书
做特殊连接时请注意针脚分配要求。 请勿打开机壳，请勿在无设备盖板时操作。如盖板或面板已卸下，请勿操
作本产品。 避免接触裸露电路。产品加电时，请勿接触裸露的接点和部件。 在有可疑的故障时请勿操作。如怀疑本产品有损坏，请联络我公司授权的
FIBER
前面板示意图
12345
DC 5V
面板指示灯状态说明
PORT 1 后面板示意图
-
+
指示灯
功能(适用范围:数字视频光端机 1 路和 2 路迷你型系列产品)
P（POWER）（红色） 电源指示灯，该灯亮表示电源接通（发射机和接收机功能相同）
R（RUN）（绿色） 运行灯，通电系统运行正常时该灯闪烁（发射机和接收机功能相同）
以下情况不属于保修条件：
接入非本公司提供的专业电源造成的损坏，如电压过高、极性 接反等；不符合环境使用条件；不依说明书操作；
因错误使用或疏忽而造成的损坏；因其它意外（如雷击、进水、 火灾等）以及一切人为因素造成的损坏等！
-2-
深圳市宙斯盾科技有限公司
使用目录
要
求 储存温度
相对湿度
DC+5V/2A/4A AC90-260V 输入
-40 ~ 85℃ -50 ~100℃ 5% ~ 90%不冷凝
我公司建议通常不使用多模光纤传输，其扩容性不好；尽量使用单模光纤
传输，价格便宜，传输距离远，扩容方便。
2. 视频接口 视频输入/输出阻抗 视频输入/输出电压 视频带宽 视频数码位宽 微分增益 微分相位 场倾斜 信噪比
-9-
深圳市宙斯盾科技有限公司
支持协议 接口速率 通讯工作方式
视频光端机说明书完整版
视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用，特别是近年来，光纤传输设备稳定性及可靠性的优势越来越突出，而且价格不断降低，数字视频光端机凭借其可靠性、灵活性、安全性的特点，赢得越来越多的客户的青睐。
本系列数字视频光端机，采用完全具有自主知识产权的集成电路，模块化设计，更加适合于各个领域的视频监控以及高可靠性的数据传输。
产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点：支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件，提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成：光端机接收机，光端机发射机，光端机电源2.2 常见面板标识图2-1：OVD11数字视频光端机前后面板标识图2-2：OVD21数字视频光端机前后面板标识图2-3：OVD41数字视频光端机前后面板标识图2-4：OVD81数字视频光端机前后面板标识图2-5：OVD161数字视频光端机前面板标识图2-6：OVD10-1A数字视频光端机前面板标识图2-7：OVD10-1A1K数字视频光端机前面板标识图2-8：OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR：电源指示灯：常亮，表示电源工作正常；不亮，请检查供电。
NDT CA04011JST R 音频光端机 说明书
CA04011JST/R 音频光端机使用 手册目录第一章概述1.1简介-----------------------------------------------------------------３1.2技术指标 ------------------------------------------------------------------３1.3电源和环境要求 ------------------------------------------------------------------３1.4 协议与有限责任保证 ------------------------------------------------------------------ 4第二章安装与面板说明2.1 打开包装-------------------------------------------------------------------5 2.2 面板说明 -------------------------------------------------------------------5 2.3 安装注意事项 -------------------------------------------------------------------7 2.4 安装示意图 -------------------------------------------------------------------8第三章设置与应用3.1 开关及设置 -------------------------------------------------------------------9 3.2 典型应用 -------------------------------------------------------------------10第四章附录4.1产品安装尺寸-------------------------------------------------------------------111．1简介CA04011JST/R采用专用ASIC设计及高速DSP技术、全数字无压缩、无损伤广播级传输方式，将4路正向音频信号和远端监控中心、网络分中心的1路电话语音信号、1路以太网和本地电话程控交换机、本地电信电话网及本地网络中心连接，使得音频信号、电话语音、以太网能通过光纤无失真、长距离中继延伸。
创凯电子VHD视频光端机使用说明书
深圳市创凯电子有限公司FE（Fiber Extender）光纤传送器VGA/DVI/HDMI (VHD系列)视频光端机说明书目录------Index产品介绍 (4)应用领域 (4)产品规格 (5)货物清单 (5)安装调试 (6)指示灯说明 (7)保修及售后服务 (9)DVI光端机型号列表：感谢您购买了本公司的产品，我们公司始终以质量和服务拓展市场，以忠诚守信和客户合作，您的满意就是我们公司的成功。
为了方便正确地使用本产品，在使用前请仔细阅读说明书。
产品介绍本产品由发送器(标有Extender Sender字样)和接收器（标有Extender Receiver字样）组成，能通过单芯/双芯光纤把计算机主机的音频，视频，USB 接口延长到远端，用户可以在远端实时收听到电脑主机的图像和声音并使用电脑。
同时在电脑主机的近端，也提供了一个DVI接口，用户也可以在近端使用计算机。
本产品系列有24个型号（见例表）。
本产品支持VGA/DVI/HDMI高清音视频的实时传输:1920×1080@60Hz，最大传输距离可达2千米(多模)/20千米(单模)。
产品可应用在军事指挥与控制、公安指挥与控制、交警交通管理、能源电力供应行业、政府部门、医疗系统、商业展示、多媒体功能厅、公用事业等领域。
产品特点1，支持高清分辨率1920×1080@60Hz。
2，光纤传输距离最大可达2000米(多模)，光纤传输距离最大可达20千米(单模)。
3，单芯/双芯光纤传输，纯硬件设计，无需驱动、兼容任何系统，即插即用。
4，设备支持VGA/DVI/HDMI、USB口、audio、MIC接口。
产品规格.货物清单在您打开产品包装后，应该清点物品，如有遗失请与经销商联系，物品清单如下：✓一条VGA线(仅限制VGA光端机)两条HDMI/DVI线(仅限制DVI光端机)两条HDMI线(仅限制HDMI光端机)✓一条或两条2米长光纤测试跳线✓一条USB数据线✓两个5V/3A电源适配器✓一本使用说明书✓光端机发送器✓光端机接收器安装调试1.安装示意图2.安装步骤请检查一下线材是否齐全，把主机关闭状态，光纤是否为SC/FC的接口，然后开始进行安装调试：1.先用视频线把主机和发送器的视频接口连接。
开关量光端机使用方法
开关量光端机使用方法开关量光端机是一种用于光纤传输的设备，它主要用于将光信号转换为电信号，并在光纤传输过程中实现对光信号的开关控制。
它广泛应用在通信网络、数据中心和广播电视等领域。
下面我将详细介绍开关量光端机的使用方法。
一、开关量光端机的基本组成开关量光端机由光纤接口、电信号接口、控制电路和电源等组成。
其中光纤接口用于与光纤连接，电信号接口用于与外部设备连接，控制电路用于控制光信号的开关，电源用于为整个设备提供工作电压。
二、开关量光端机的工作原理开关量光端机工作的基本原理是通过控制电路将光信号转换为电信号，并在电信号的控制下对光信号进行开关控制。
1.光信号的转换光信号从光纤中进入光端机的光纤接口，传递到光电转换器中，通过光电转换器将光信号转换为电信号。
转换后的电信号进入控制电路进行处理。
2.光信号的开关控制控制电路根据外部设备传来的信号控制光信号的开关。
当控制电路接收到“开”信号时，允许光信号通过；当接收到“关”信号时，禁止光信号通过。
控制电路通过对电信号的放大和控制以及对光电转换器的控制，实现对光信号的精确控制。
三、开关量光端机的使用步骤1.准备工作在使用开关量光端机之前，首先要确保设备处于正常工作状态。
检查设备的电源是否正常连接，所有接口是否正常插入，以及设备表面是否有损坏等问题。
同时，确保光纤连接的质量，光纤是否完好且接口是否干净。
2.光纤连接将光纤的一端插入开关量光端机的光纤接口中，确保插入牢固。
另一端连接到需要传输光信号的设备上。
在连接过程中要注意避免光线的强烈照射，避免对光纤产生损坏。
3.电信号连接将外部设备的信号线连接到开关量光端机的电信号接口上。
根据实际需要选择开关量光端机提供的接口类型，例如RS232，RS485，TTL等。
4.控制设置根据实际需求，设置开关量光端机的控制参数。
通过控制电路上的调节旋钮或软件设置，设置开关量光端机的工作模式、开关速度、开关灵敏度等参数。
不同厂家的开关量光端机可能具有不同的控制方式和参数设置方法，根据具体设备的说明书进行设置。
烽火科技视频光端机产品使用手册
安全注意事项数字光纤传输产品使用手册为避免人身伤害或对本产品以及与之相连接的其它产品造成损坏，请特别留心以下安全注意事项：务必按规定使用本产品以防止发生各种潜在的伤害！注意：●电源电压。
本机只能用于电源为交流220V±20%/50Hz的地区，请勿在其它地区使用。
●使用恰当的电源线和电源。
必须使用本产品随机配备的电源线或其它具有机壳保护接地端的合格电源线；与电源线匹配的电源插座的保护接地端必须良好接地。
●注意产品接地。
本产品接地是通过电源线中的接地导体。
为避免电击，电源线中的接地导体必须与大地良好连接。
在连接本产品各光电端口之前，务必确保产品已经妥善接地。
●留心所有端口的极限值。
为避免火灾或电击，在连接本产品前，请留心本产品机身以及本使用手册中所标注的所有极限值或相关标志。
●使用规定的保险管。
●不要冒险操作。
当您怀疑本产品工作不正常时，请向本公司专业服务人员咨询，不要冒险继续操作。
●震动和碰撞。
本机内含精密光学部件，请避免剧烈振动和碰撞。
●请勿打开外盖或擅自进行修理。
本产品机壳内没有用户可维修的部件，产品维修只能由本公司或经本公司授权的专业维修人员进行。
用户自行开盖被视为自动放弃产品保修权利。
安全注意事项数字光纤传输产品使用手册危险激光辐射避免直接暴露于光束中峰值功率<5mW波长范围800-1700nmIIIB类激光产品警告：●本产品为ⅢB类激光装置。
本机内有人眼不可见的激光辐射，使用不当时可能对人眼及皮肤造成生理性伤害。
本机加电后，严禁用肉眼直视本机光纤输入输出端口或与这些端口相连接的光纤活动连接器端面。
也要避免将激光对准易燃易爆物品，以防止引起火灾。
●本产品对静电敏感。
在接触产品电气接口前务必保证静电释放●为避免发生火灾或触电事故，请勿让本产品淋雨或受潮。
●不要在潮湿环境进行操作。
●严禁开盖操作。
●保持产品表面清洁、干燥。
●保证良好的通风散热。
请参照本手册的安装指南。
目录1 概述 (2)2 产品特点 (2)3 系统组成 (3)3.1 子架 (3)3.2 电源盘 (4)3.3 网管盘 (4)3.4 功能盘 (5)3.4.1 多路数据/音频/开关量/爱峰对讲光端机 (5)3.4.2 单向视频光端机 (5)3.4.3 双向视频光端机 (7)3.4.4 数据/音频/开关量/爱峰对讲扩展盘 (9)3.4.5 E1扩展盘 (10)3.4.6 1路视频、数据、开关量光端机 (10)4 技术规格 (11)5 安装使用 (14)5.1 工作前准备 (14)5.2 子架安装 (14)5.3 19寸1U结构安装 (15)5.4 远端独立机盒安装 (15)5.5 端口连接 (16)5.5.1 视频连接 (16)5.5.2 以太网连接 (16)5.5.3 E1连接 (17)5.5.4 光纤连接 (17)5.5.5 电源连接 (17)5.5.6 5芯接口连接 (17)6 随机附件 (22)7 常见故障排除 (23)产品质量保证本公司保证所制造和销售的产品在发运后1年内不会因为材料或制造工艺的缺陷出现质量问题。
博扬数字电话光端机说明书
博扬数字电话光端机说明书
基本信息
电话光端机就是把传统的电话信号转换成光信号并在光纤上传输的设备。
一、技术指标：
独立安装尺寸：162mm 长，128mm宽，38mm高；视频连接：BNC ；数据连接：RJ45 插座
二、使用方法：
13000该光端机能够完成视频和控制数据光传输功能，其使用方法如下：
1.将视频源信号连接至 VIDEO IN：（BNC接口）；
2.将各路视频输出信号从VIDEO OUT连接至视频监视器或其它视频接收装置；连接时应注意确认通道；
3.数据连接：将数据端的各信号线按端口定义连接（注意确认码型、电平及极性）；
4.将光接口与光纤活动连接器相连（插拔时应注意轴向对准，不可用力过猛）；
5.连接电源线；
6.该光端机无任何外部调整部件，即插即用。
三、注意事项：
1. 拆箱前应确认有无运输不当造成的损坏。
2. 拆箱后，将光端机取出，平稳放置在干燥、无尘的地方。
3. 光端机属于贵重电子产品，在搬运和使用时注意保护、防止撞击、受潮。
4. 激光器为静电敏感器件，安装时应做好防静电措施。
消防光端机接法-概述说明以及解释
消防光端机接法-概述说明以及解释1.引言1.1 概述消防光端机作为消防安全设施中的重要组成部分，其接法对于消防系统的正常运行起着至关重要的作用。
消防光端机接法涉及到光纤连接和信号传输的关键环节，直接关系到消防系统的稳定性和可靠性。
因此，掌握消防光端机接法的正确方法对于提高消防系统的效率和安全性具有重要意义。
本文将详细介绍消防光端机接法的相关知识，包括消防光端机的基本介绍、接法示意图和接法步骤等内容，希望能够帮助读者全面了解消防光端机接法的重要性，并对其在消防系统中的应用有更深入的认识。
同时，也希望通过本文的推广和宣传，能够促进消防光端机接法在消防领域的更广泛应用，为消防安全事业的发展做出贡献。
1.2 文章结构文章结构部分主要描述了本文的组织架构以及各部分内容的关联性和逻辑顺序。
本文按照引言、正文和结论三个部分进行组织，每个部分都有具体的内容和目的。
在引言部分，我们将介绍消防光端机接法的概念和重要性，以及文章的结构和目的。
通过引言部分，读者可以对本文的主题有一个整体的了解和认识，为接下来的阅读提供铺垫。
在正文部分，我们将详细介绍消防光端机的相关知识和原理，包括消防光端机的介绍、接法示意图和接法步骤等内容。
通过正文部分的详细阐述，读者可以更加深入地了解消防光端机接法的具体操作步骤和注意事项。
在结论部分，我们将总结消防光端机接法的重要性，并对其推广和未来发展方向进行展望。
通过结论部分的总结和展望，读者可以对本文所介绍的内容有一个全面的认识，并了解消防光端机接法在未来的发展方向和重要性。
1.3 目的消防光端机接法作为消防领域中的重要技术之一，其主要目的在于确保消防设备能够正常运行并有效应对火灾等突发情况。
通过正确接法，可以保障消防系统的正常运转，提高灭火效率，减少人员伤亡和财产损失。
此外，正确的接法还能够提高系统的稳定性和可靠性，保证火灾报警和警示设备能够及时准确地发出信号，使整个消防系统更加完善和可靠。
详解数据光端机使用过程中的操作方法与注意事项
详解数据光端机使用过程中的操作方法与注意事项
数据光端机是一种在通信领域中应用广泛的设备，正确、合理地使用它，可以提高数据传输的效率和安全性。
下面我将详解数据光端机使用过程中的操作方法与注意事项。
首先是操作方法。
使用数据光端机前，需要按照说明书正确地连接各个接口，并保证光纤的清洁和完好。
开机后，进入设备的管理界面，进行相关的配置和设置，以满足实际使用需求。
在使用过程中，需要注意设备的状态和运行情况，定期检查设备的各项参数和指标，及时处理异常情况。
其次是注意事项。
在使用数据光端机时，需要注意以下事项：
1.保持环境干燥、清洁。
避免灰尘和湿气进入设备内部，影响设备的安全和稳定性。
2.避免硬件冲击和振动。
数据光端机属于精密设备，需要避免剧烈的振动和冲击，以防损坏设备内部的元器件和部件。
3.维护光纤的清洁和完好。
光纤是数据光端机传输数据的重要介质，需要保持其清洁和完好，不得弯曲或拉扯。
4.避免长时间过载使用。
数据光端机也存在着一定的工作负荷，不宜长时间过载使用，以免影响设备的寿命和稳定性。
5.定期进行维护与保养。
数据光端机需要定期检修和保养，包括清理灰尘、检查设备状态和指标，更换部件等，以保证其正常运行。
综上所述，正确地使用数据光端机，可以提高数据传输的效率和安全性。
为了保证设备的安全、稳定和可靠，需要熟悉操作方法，注意使用过程中的各项细节和注意事项，并在实际应用中根据需要进行相应的调整和处理。
KGT2光端机使用说明
KTG2型矿用本安数据传输光端机使用说明天地科技股份有限公司常州自动化分公司KTG2型矿用本安数据传输光端机使用说明一、概述KTG2型矿用本安数据传输光端机是一种将可将RS485信号转换为光信号并在光纤中传输的产品。
按GB3836.1-2000<<爆炸性气体环境用电气设备通用要求>>制造，主要用于各种监控系统的主干道及其它数据需要远距离传输的场合。
二、使用条件气压：８０～１０６ｋＰａ环境温度：＋５℃～＋４０℃相对湿度：≤９５％（＋２５℃）无显著振动和冲击的场所有爆炸性气体环境，但无破坏绝缘的腐蚀性气体的场合。
三、主要技术参数1）输出信号:光信号输出或RS485信号输出光信号:光功率输出：λ=0.85μm,大于10μW光纤类型：50/125 μm或62.5/125 μm多模光纤RS485信号:符合RS485标准，速率1200bps时，传输距离为15公里。
2）传输距离：3km(光信号) ；15公里（RS485）3）光接收灵敏度：≥ 1.5μW4）供电：本机电源采用本安15V电源, 电流＜400mA。
5）防爆形式：ibI。
四、产品主要结构与工作原理1）结构参数a. 外型尺寸l×b×h, mm : 363mm×224mm×111mmb. 重量：约5kg2）结构组成本光端机采用正面开门，防护等级为ＩＰ５４。
内部有一个安装板，安装板安装在箱体上，安装板上安装数据光端机、光纤冗余盘等构件。
其结构图如图一所示。
图一3）工作原理工作原理见图二，1．智能控制收发由地面到井下的光纤采用两芯，信号为全双工方式。
而对分站通讯的RS-485接口，为总线式半双工通讯方式，且允许在一条通讯总线上挂接多个节点，因此RS-485信号在无信号时输出“1”，而光纤接收信号在无信号时输出也是“1”。
因此采用一个与门电路将信号合成。
3.工作方式本光端机的工作方式是将光纤信号转换为RS-485信号，同时传输的波特率、字节位数均可选择(此功能暂时未设)。
光源、光功率计的使用方法
入 λ键：λ波长选择键，按动λ键，可以选择不同的校准波 长，有850nm，980nm, 1310nm，1480nm， 1550nm五种校准波长 供选择 （一般常用1310nm或1550nm）,该值也将在LCD上显示。
dBm/W dBm/W键：按动dBm/W键可以选择不同的单位显示光功 率的测量值。
2.6 光功率计按键功能说明
ON/OFF键：按ON/OFF键，可以开/关光功率计，如果按下 该键保持在2秒钟以上，则开机后不会自动关机，否则开机后在10分 钟内未按任何键则自动关机。在开机状态下，按下该键，即可关机。
Light Light键：按动Light键打开背光，1分钟后自动关闭背光。 在背光状态时按动Light键即关闭背光。
3.2 配套使用操作步骤及注意事项
2、注意事项
（1）清擦连接部位，核实实际情况。 （2）使用和网络设备相一致的光源
光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个 dB,就用一条尾纤的A端链接光源，B端连接光功率计，显示在光功率计 的数值，就是光源发出的光是多少个dB ，一般光源发出的光是7个DB左 右。
CHARGE 充电指示灯：电池充电时，该指示灯亮（红色）， 充电结束时，该指示灯灭。
2.4 光源操作方法
一、开机/关机
当处于关机状态时，按下ON/OFF键后开机。如按下并保持2秒钟以上 ，则取消自动关机功能，显示屏不显示Auto off，否则开机后10分钟 内未按任何键自动关机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光端机
使用注意事项
随着监控行业的发展，光端机开始发挥越来越重要的作用，在平安城市、高速公路、城市智能交通、城市轨道交通等领域都有应用。
但是在使用光端机的同时，还要注意光端机的保养和维护。
那么，光端机的使用有哪些注意事项呢？下面小编将为您介绍如何正确使用光端机。
正确选择光端机的供电和安装环境
光端机分为发射机和接收机两个部分，由于发射机一般要和前端视频采集设备一起安装，所以安装位置要相对分散，并要配独立的机壳给其供电。
这种供电方式主要有两种，一种是中心集中供电，另一种是本地供电。
由于发射机的安装位置比较分散，所以采用集中供电的方式不太可能。
但是接收机一般都是安装于监控中心的机房内，如果和发射机同样采用机壳电源供电的话，会占据机房部分空间，并且会显得杂乱，无法进行统一管理。
因此，接受机供电一般采用插卡式机箱供电，但是可以不用把插槽全插满，每隔几个插槽空一个，有利于光端机散热。
（注意：光端机的激光器组件和光电转换模块最忌瞬时脉冲电流的冲击，因此不宜频繁开关机。
）
光发射机的激光器组件是设备的核心，对工作条件有较高的要求。
许多厂家为了保证设备能正常工作，在设备内一般都会配备制冷、排热系统。
如果周围环境的温度超过了核定的温度范围，设备就不能正常工作了。
因此，在夏季炎热时节，特别是在中心机房发热设备多，通风散热条件又差的地方，好安装空调系统以保证光端机正常工作。
除了保证散热外，在使用光端机的过程中还要做好防潮、防水、防尘等安全措施，以便光端机能正常工作。
注意采取防雷措施
光端机的发射机部分一般是安装于室外的设备箱中的，由于夏季常常会伴有雷雨天气，因此做好光端机的防雷工作就格外重要，防雷措施做的好坏一否直接关乎光端机发生故障的几率。
一般来说，雷电的毁坏方式有三种形式，分别是直击雷、感应雷和地电位还击，其中对光端机破坏最为严重的是以地电位还击形式。
当雷电流泄入大地时，接地网的地电位会在数微秒之内被抬高到数万或数十万伏。
高度破坏性的雷电流将从各种设备的接地部分流向这些设备，或者通过击穿大地绝缘而流向其它附近设备，最终造成设备的破坏或损害。
最易收损坏的部分有：机壳电源的PCB板上电子元器件、视频接口处芯片及其相关电子元器件、音频及数据端口处芯片。
虽然雷电对光端机的破坏很可怕，但是只要采取良好的预防措施，防患于未然，就可以帮助降低光端机故障发作几率。
首先，最基本也是最重要的措施之一就是做好接地装置，因为电流通过接地装置汇入大地后，基本上就不会对设备产生破坏性的影响了。
其次，前端设备要加装浪涌保护器。
正常电压时，浪涌保护器呈高阻状态，只有很小的泄漏电流，功率损耗很小。
当线路中出现过压时，浪涌保护器呈低阻状态，过电压以放电电流的形式通过浪涌保护器流入大地，过电压被抑制下来；浪涌电压过后，线路电压恢复正常时，浪涌保护器又呈高阻绝缘状态，因此浪涌保护器必须有良好的接地装置与之配合。
最后，数据防雷器和电源防雷器等防雷装置的安装也是必不可少的，装防雷器时务必使防雷器紧贴接入口，若防雷器间隔视频口、数据口太远是发扬不了防雷效果的。
正确调试光端机
光端机的调试主要是针对光纤和数据通道进行的调试。
由于光端机分为许多类型，因此在实际环境中调试光端机时，一定要参照相应的说明书，按照说明书上的数据拨码和接口定义来调试数据接线。
当然，很多用户在调试的过程中，会出现调试不通的状况。
但是值得注意的是，出现这种现象的原因不一定是光端机故障，也有可能是别的原因导致的。
我们主要可以从以下几个方面来进行排查：
光纤本身没有经过测试，光路不通或不稳定或光衰减过大等；前端设备故障，如摄像机没有视频或没通电等；后端设备故障，如监视器无视频，键盘控制协议不对，本身不能控制等；衔接线路故障，如视频头没的焊接好不通，控制线接错，或衔接线穿插接错、接反等。
在所有导致调试不通的原因中，衔接线路故障是出现频率最高的。
如果出现了调试不通的状况，我们要仔细地一个一个排查，找出问题的关键所在。
日常保养
光端机一般工作环境十分恶劣，这就需要我们在日常生活中注意光端机的保养。
一般在使用一段时间后，光纤口处会出现灰尘或杂物，容易造成梗塞，从而影响视频及数据的正常传输。
这时我们可以使用工业无水酒精和无尘纸对光纤头进行清洗，避免粘附灰尘。
此外，机房的清洁卫生也要保持，避免灰尘进入光纤口。
