调质钢与非调质钢简介
调质钢、弹簧钢、滚动轴承钢资料
.00
.00 ≤0.35 0.35
0.25 0.025 0.025
滚动轴承钢
滚动轴承钢的概念：
滚动轴承钢是用 于制造滚动轴承 的滚动体和内外 套圈的钢，通常 在淬火状态下使 用。
性能要求： (轴承承受接触应力、交变载荷和摩擦)
滚动轴承钢必须有高而均匀的硬度、 耐磨性，高的弹性极限和接触疲劳强度， 足够的韧性和淬透性，同时在大气和润滑 剂中具有一定的抗腐蚀能力。
化学成分：
1、0.95~1.1%C （高碳）
淬透性：钢在淬火时获 取淬硬层深度的能力
2、0.4~1.65%Cr 淬透性、耐磨性和耐蚀性
3、0.45~0.75%Si 0.95~1.25%Mn 提高淬透性
4、P<0.025% S<0.025 % 减少夹杂物，提高疲劳寿命
常用钢号 GCr9 GCr15 GCr9SiMn GCr15SiMn
倾向。
Ni：改善韧性，提高淬透性，抑制腐蚀环境下蚀坑的萌生和扩展
。
S,P：一般是有害元素，P增加冷脆性，S增加热脆性。 Cu：能提高强度和韧性、腐蚀性能。缺点是增加热脆性。
典型成分1 70钢（碳素）
强度较高，但淬透性较低、淬火变形大，抗松
弛性能和耐蚀性能差。 多用作弹簧钢丝。适宜于制造截面较小(φ<15mm)、
淬透性增加
热处理特点：
滚动轴承钢是过共析钢。
1、球化退火
目的：
1、 降低锻造后轴承钢的硬度，便于切削加工
2、 为最终热处理做组织准备，粒状珠光体在加热 时渗碳体不容易溶解，得到含碳量为0.45~0.6%左右 的A+未溶渗碳体，渗碳体呈细小球状均匀分布在奥 氏体基体上，奥氏体晶粒非常细小，淬火后得到隐 针M和均匀分布在M上的未溶碳化物，硬度、接触 疲劳强度和耐磨性都很高。
非调质钢金相组织评级
非调质钢金相组织评级一、引言金相组织评级是对材料内部结构的一种客观评价方法，通过观察和分析材料的金相组织，可以了解材料的组织形态、相对含量以及相互关系等信息。
本文将探讨非调质钢金相组织评级的方法和意义。
二、非调质钢的金相组织非调质钢是指经过冷加工或热处理后，没有经过淬火和回火处理的钢材。
其金相组织通常包括铁素体、珠光体和贝氏体等组织相。
金相组织评级可以通过显微镜观察、显微组织分析和图像处理等方法进行。
2.1 铁素体铁素体是非调质钢中最常见的组织相，其具有较强的延展性和可塑性。
铁素体的形态可以是片状、网状或粒状等，其颜色通常为淡黄色或白色。
2.2 珠光体珠光体是非调质钢中的一种组织相，其具有较高的硬度和脆性。
珠光体通常呈球状或半球状，颜色较暗，常为灰色或黑色。
2.3 贝氏体贝氏体是非调质钢中的另一种组织相，其硬度和韧性介于铁素体和珠光体之间。
贝氏体呈针状或片状，颜色通常为白色或灰色。
三、非调质钢金相组织评级方法非调质钢金相组织评级可以采用以下方法进行：3.1 金相显微镜观察金相显微镜是一种常用的金相组织观察工具，可以通过放大和聚焦的方式观察材料的金相组织。
观察时需要选择适当的放大倍数和光源，以获得清晰的图像。
3.2 显微组织分析显微组织分析是对金相组织进行定性和定量分析的方法。
通过对金相图像进行图像处理和分析，可以得到材料的相对含量、相互关系以及颗粒尺寸等信息。
3.3 光学显微镜观察光学显微镜是一种常用的金相组织观察工具，通过透射光观察材料的金相组织。
观察时需要选择适当的放大倍数和光源，以获得清晰的图像。
3.4 图像处理图像处理是对金相图像进行数字处理和分析的方法。
通过对金相图像进行滤波、增强和分割等处理，可以提取出材料的金相组织信息，并进行进一步的分析和评级。
四、非调质钢金相组织评级的意义非调质钢金相组织评级的意义在于：4.1 材料性能评估金相组织评级可以通过观察和分析材料的金相组织，评估材料的性能和适用范围。
非调质钢
质处理就是淬火以后，再高温回火。
调质处理是一种常用的工序。
这样的处理，既提高了强度，又保持了材料的韧性，还改善了材料的切削加工性。
45＃钢是最常用的调质钢。
大量使用的结构钢制品通常都要进行淬火热处理，这样既耗费能源又给热处理件带来弊病，如变形、淬裂等。
非调质钢是在中碳锰钢的基础上加入钒、钛、铌微合金化元素，使其在加热过程中溶于奥氏体中，因奥氏体中的钒、钛、铌的固溶度随着冷却而减小，微合金元素钒、钛、铌将以细小的碳化物和氮化物形式在先析出的铁素体和珠光体中析出。
这些析出物与母相保持共格关系，使钢强化。
这类钢在热轧状态、锻造状态或正火状态的力学性能右接近达到一般质状态的力学性能水平，因此，在应用时可省略掉调质处理工序，既缩短了生产周期，又节省了能源。
非调质钢的力学性能取决于基体显微组织和析出相的强化。
非调质钢分为热锻用非调质钢、直接切削用非调质钢、冷作强公非调质钢和高韧性非调质钢。
热锻用非调质钢用于热锻件(如曲轴、连杆等)，直接切削用非调质钢用热轧件直接加式成零件，冷作强化非调质钢用于标准件(如螺栓、螺母等)，高韧性非调质钢用于要求韧性较高的零部件。
由于非调质钢不经热处理在锻造或轧制状态，即具有优良的综合性能的新型结构钢，故广泛的应用在汽车、拖拉机、摩托车、机床、油田钻井、石油输送管线、模具、标准件、船板、建筑钢筋、炮弹等方面。
参考相关标准：GB/T 15712-1995我国从1982年开始研制“珠光体—铁素体型”非调质钢，并于随后制定GB/T 15712-1995标准，列入9个钢种，属V系，Mn-V系，强度为700~800MPa级，大多用于汽车行业制造产品零件。
至今批量生产零件仅6个，年产量钢不足6万吨，占我国汽车用合金钢量约1~2%。
而与我国几乎同时代研制非调质钢的日本国，用于汽车行业批量制造零件的状况，据2003~2004年统计，其品种达23个，用钢量达204万吨，占日本汽车用合金钢量约64%，其非调质钢钢种覆盖V系，Mn-V系，Mn-V-Nb系，Mn-V-B系，强度700~1000MPa级，与英，法，意大利，德国等非调质钢的研制与应用水平相当。
非调质钢简介及牌号

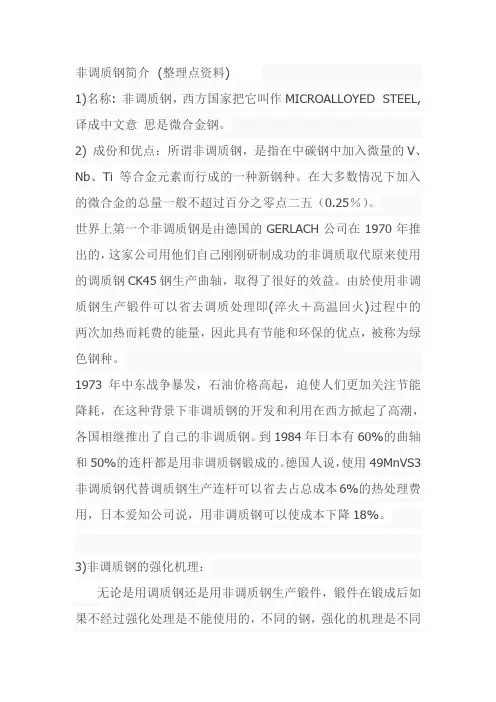

非调质钢简介 (整理点资料)1)名称: 非调质钢，西方国家把它叫作MICROALLOYED STEEL,译成中文意思是微合金钢。
2) 成份和优点：所谓非调质钢，是指在中碳钢中加入微量的V、Nb、Ti 等合金元素而行成的一种新钢种。
在大多数情况下加入的微合金的总量一般不超过百分之零点二五（0.25％）。
世界上第一个非调质钢是由德国的GERLACH公司在1970年推出的，这家公司用他们自己刚刚研制成功的非调质取代原来使用的调质钢CK45钢生产曲轴，取得了很好的效益。
由於使用非调质钢生产锻件可以省去调质处理即(淬火＋高温回火)过程中的两次加热而耗费的能量，因此具有节能和环保的优点，被称为绿色钢种。
1973年中东战争暴发，石油价格高起，迫使人们更加关注节能降耗，在这种背景下非调质钢的开发和利用在西方掀起了高潮，各国相继推出了自己的非调质钢。
到1984年日本有60%的曲轴和50%的连杆都是用非调质钢锻成的。
德国人说，使用49MnVS3非调质钢代替调质钢生产连杆可以省去占总成本6%的热处理费用，日本爱知公司说，用非调质钢可以使成本下降18%。
3)非调质钢的强化机理：无论是用调质钢还是用非调质钢生产锻件，锻件在锻成后如果不经过强化处理是不能使用的，不同的钢，强化的机理是不同的。
调质钢的强化机理是：先通过淬火。
让钢变成马氏体组质，然后再通过回火处理使马氏体变成回火索氏体，回火索氏体是一种稳定组织，具有良好的综合机械性能。
而非调质钢的强化机理是：首先，非调质钢中的V、Nb、Ti等合金元素形成的合金碳氮化合物在锻造前的加热过程中充分地溶入到了奥氏体中，然后，在锻后的冷却过程中这些合金碳氮化合物又从奥氏体中析出，形成无数个微小而且弥散分布的合金碳氮化合物，随着温度的进一步下降发生沉淀强化。
与此同时，从钢中析出的细小铁素体通过分割和细化奥氏体使得钢的强度和硬度得以提高。
在上述两种力的综合作用下使钢得到了强化。
4)非调质钢的发展过程：非调质钢的发展经历了三个阶段，第一代非调质钢是铁素体—珠光体型非调质钢。
非调质钢及其锻造成型概况
非调质钢及其锻造成型概况一、非调质钢概况1.1 定义非调质钢是通过微合金化、控制轧制（锻制）和控制冷却等强韧化方法，取消了调质处理，达到或接近调质钢力学性能的一类优质或特殊质量结构钢。
1.2 分类根据非调质钢加工工艺，可分为：热轧、热锻非调质钢、易切削非调质钢、冷作硬化非调质钢。
热锻用非调质钢用于热锻件（如曲轴、连杆等），直接切削用非调质钢用热轧件直接加工成零件，冷作强化非调质钢用于标准件（如螺母等）。
根据非调质钢显微组织的不同，可分为：铁素体加珠光体型非调质钢、贝氏体型非调质钢、马氏体型非调质钢。
根据非调质钢性能，可分为：高强度微合金非调质钢，高韧性微合金非调质钢，高强高韧微合金非调质钢，表面强化微合金非调质钢。
另外还有轧制型材、切削加工性能等分类标准。
1.2.1 铁素体加珠光体型非调质钢根据铁素体是沿原奥氏体晶界析出还是晶内析出，可以分为普通的铁素体加珠光体型非调质钢和晶内铁素体型非调质钢。
普通的铁素体加珠光体型非调质钢由德国蒂森钢公司率先于1972 年开发，目前国内外非调质钢的应用类型主要以此为主。
这是因为此类非调质钢所含合金元素少，生产工艺简单，而社会效益却很显著。
铁素体加珠光体型非调质钢的强度水平在600～900 MPa 之间，但因其韧性较差，使用范围受到很大限制。
此类钢主要用于生产轴类零件以及机床的丝杠、汽车上的曲轴、连杆和轮毂。
铁素体加珠光体型非调质钢在控制冷却过程中发生相变时，铁素体易沿过冷奥氏体晶界析出，形成网状铁素体，使钢的韧性降低。
近年来，将氧化物冶金技术应用于非调质钢，开发出晶内铁素体型非调质钢。
具有晶内铁素体组织的非调质钢，其抗拉强度可达1 000 MPa ，并具有良好的韧性，是一种非常适合于制造汽车零件的非调质钢。
该钢种在日本已应用于载重汽车和普通乘用车。
1.2.2 贝氏体型非调质钢其化学成分特征为微合金低碳钢，显微组织为贝氏体。
与铁素体加珠光体型非调质钢相比，这类非调质钢具有较高的强韧性配合，特别是具有较好的低温韧性和焊接性。
非调质钢
2 非调质钢的主要应用最近几年,非调质钢在我国汽车工业广泛用于生产制造汽车发动机连杆、曲轴、转向节等零件,主要是铁素体2珠光体型非调质钢,常用钢种有40MnVN、48MnV、并增加其体积分数。
最近日本新开发了0.30C20.25Si21.5Mn20.30Cr十微合金化的连杆用钢,采用这一成分, 可使0.45C20.25Si20.8Mn钢的Ac1从730℃降至717℃〔理论值〕,而连续冷却时可使Ar1从650℃下降至570℃。
MnS2VN复合粒子可使组织有效细化,这些复合粒子可以作为形成在奥氏体晶粒内的转变铁素体的结晶核心,在冷却后得到以MnS2VN复合粒子为结晶核心的铁素体。
德国和美国等国家利用这一技术开发了高碳微合金非调质钢涨断法生产连杆技术,德国大众的Jetta轿车发动机连杆牌号为C7056,其成分特点为:低硅、低锰,用V微合金化并加入易切元素硫,合金元素含量很窄,这一新开发的非调质钢,降低了碳含量,适当加入并提高了Si、S和V的含量,改善了切削性能和强度,并用于涨断连杆的制造。
连杆的大头采用涨断工艺,采用这种工艺生产的连杆,可以解决连杆装配失圆的问题,同时缩短机加工工序,降低了生产成本。
裂解连杆制造技术在欧洲广泛应用,主要系列有德国的C70S6BY、法国的SPLITASCO系列高碳钢连杆及欧洲其它公司的70MnSV4、80MnS5[24]。
一汽曾分别与北满钢厂、大连钢厂合作进行冶炼,并在捷达发动机连杆上进行了试验,但由于材料的稳定性较差,还没有实现本地化。
一汽现在开发的6DL系列柴油发动机连杆采用的是裂解工艺,材料用高碳非调质钢FAS70S2,目前是从国外进口,FAS70S2非调质钢本地化试验工作正在进行。
该钢种主要技术特点是化学成分范围窄、钢材表面质量要求高,国内钢厂生产还存在一定问题。
70年代初,德国蒂森特钢公司开发了非调质钢49MnVS3,首先用于汽车曲轴,代替40Cr钢。
硫元素不仅有助于切削性能的改善,而且还有助于组织细化,提高非调质钢的韧性。
合金结构钢的定义与分类
合金结构钢的定义与分类一、调质钢经受淬火和在AC1以下进行回火的热处理钢称为调质钢。
传统的调质钢是指淬火和高温火钢调质钢是机械制造行业中应用十分广泛的重要材料之一。
调质钢在化学成分上的特点是，碳含量为0.3—0.5%，并含有一种或几种合金元素。
具有较低或中等的合金化程度。
钢中合金元素的作用主要是提高钢的淬透性和保证零件在高温回火后获得预期的综合性能。
热处理工艺是在临界点以上一定温度加热后淬火成马氏体，并在500℃--650℃回火。
热处理后的金相组织是回火索氏体。
这种组织具有强度、塑性的韧性的良好配合。
调质钢的质量要求，除一般的冶金方面的代倍和高倍组织要求外，主要为钢的力学性能以及与工作可靠性和寿命密切相关的冷脆性转变温度、断裂韧性和疲劳抗力等。
在特定条件下，还要求具有耐磨性、耐蚀性和一定的抗热性。
由于调质钢最终采用高温回火，能使钢中应力完全消除，钢的氢脆破坏倾向性小，缺口敏感性较低。
脆性破坏抗力较大。
但也存在特有的高温回火脆性。
大多数调质钢为中碳合金结构钢，屈服强度（σ0.2）在490—1200MPao以焊接性能为突出要求的调质钢。
，为低碳合金结构钢，屈服强度（σ0.2）一般为4901—800MPa，有很高的塑性和韧性。
少数沉淀硬化型调质钢，屈服强度（σ0.2）可到1400MPa以上，属高强度的超高强度调质钢。
常用的合金调质钢按淬透性的强度妥为四类：①低淬透性调质钢;②中淬透性调质钢；③较高淬透性调质钢；④高淬透性调质钢。
二、渗碳钢具有高碳的耐磨表层和低碳的高强韧性心部，能承受巨大的冲击载荷、接触应力和磨损。
汽车、工程机械和机械制造等行业中，大量使用的齿轮，是渗碳钢应用中最具代表性实例。
渗碳钢常用的合金钢系列主要是Cr-Mn系、Cr-Mo系和Cr-Ni-Mo系等。
保证渗碳钢心部的组织和性能的核心是淬透性。
一般用途的渗碳件的心部组织为50%左右的马氏体加其它非马氏体组织。
重要用途（如航空渗碳齿轮），心部组织亦应为马氏体或马氏体/贝氏体组织。
齿轮材料及其热处理
齿轮用各类钢铁材料和热处理的特点及适用条件如下：舞钢昊润一、调质钢钢号：DH150-375-777-68、45、35SiMn、42SiMn、37SiMn2MoV、40MnB、45MnB、40Cr、45Cr、35CrMo、42CrMo等.工艺1.调质或正火1）经调质后具有较好的强度和韧性，常在220~300HBW的范围内使用。
2）当受刀具的限制而不能提高调质小齿轮的硬度时，为保持大小齿轮之间的硬度差，可使用正火处理的大齿轮，但强度较调质者差。
3）齿面的精切齿可在热处理后进行，以消除热处理畸变，保持齿轮精度。
4）不需要专门的热处理设备和齿面精加工设备，制造成本低。
5）齿面硬度较低，易于跑合，但是不能充分发挥材料的承载能力。
适用条件：广泛用于对强度和精度要求不太高的一般中低速齿轮，以及热处理和齿面精加工比较困难的大型齿轮。
工艺2.表面淬火（感应淬火、火焰淬火）1）齿面硬度高，具有较强的抗点蚀和耐磨损性能；心部具有较好的韧性，表面经硬化后产生残余应力，大大提高了齿根强度；通常的齿面硬度范围为：合金钢45~55HRC，碳素钢40~50HRC。
2）为进一步提高心部强度，往往在表面淬火前先进行调质处理。
3）感应淬火时间短。
4）表面硬化层深度和硬度沿齿面不等。
5）因急速加热和冷却，容易淬裂。
适用条件：广泛用于要求承载能力高、体积小的齿轮。
二、渗碳钢钢号：20Cr、20CrMnTi、20CrMnMo、20CrMo、22CrMo、20CrNiMo、18Cr2Ni4W、20Cr2Ni4A等。
工艺：渗碳淬火1）齿面硬度很高，具有很强的抗点蚀和耐磨损性能；心部具有很好的韧性，表面经硬化后产生的残余应力，大大提高了齿根强度；一般齿面硬度范围为56~63HRC。
2）切削性能较好。
3）热处理畸变较大，热处理后应磨齿，增加了加工时间和成本，但是可以获得高的精度。
适用条件：广泛用于要求承载能力高、耐冲击性能好、精度高、体积小的中型以下齿轮。
调质钢
钢种典型钢号合金元素种类合金元素含量（%）合金元素作用C 0.37～0.45产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性C 0.42～0.50产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性C 0.37～0.45产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.70～1.00产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性C 0.37～0.45产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr 0.80～1.10可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强C 0.42～0.49产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 1.40～1.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性C 0.37～0.44产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 1.10～1.40产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS可减轻由S引起的脆性40Cr 调质钢45调质钢40Mn 调质钢调质钢4040MnB 调质钢45Mn2调质钢B 0.0005～0.0035显著增加钢的淬透性，提高其他合金元素的淬透性，净化晶界，起变质作用，控制夹杂物形态，强化晶界，起微合金化作用C 0.32～0.40产生固溶强化和硬化，增加淬透性Si 1.10～1.40产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 1.10～1.40产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性C 0.34～0.44产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr 0.80～1.10可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强V 0.10～0.20强碳化物形成元素，可以细化晶粒，增加钢的强度和硬度，提高韧性，增加淬透性，提高回火稳定性，将回火中强度的损失减至最小C 0.37～0.44产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Ni 1.00～1.40产生固溶强化和硬化，增加淬透性，保证良好的综合力学性能Cr 0.47～0.75可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强C 0.37～0.45产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn 0.90～1.20产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS可减轻由S引起的脆性Cr 0.90～1.20可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强C 0.38～0.45产生固溶强化和硬化，增加淬透性Si 0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化40CrV 调质钢35SiMn 调质钢40CrNi 调质钢40CrMn 调质钢Mn0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr0.90～1.20可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强Mo0.15～0.25产生固溶强化和硬化，增加淬透性，碳化物形成元素，可以细化晶粒、提高回火稳定性和增加钢的强韧性，抑制第二类回火脆性C0.32～0.40产生固溶强化和硬化，增加淬透性Si0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn0.40～0.70产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr0.80～1.20可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强Mo0.15～0.25产生固溶强化和硬化，增加淬透性，碳化物形成元素，可以细化晶粒、提高回火稳定性和增加钢的强韧性，抑制第二类回火脆性C0.34～0.41产生固溶强化和硬化，增加淬透性Si0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn0.30～0.60产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr1.20～1.60可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强Ni3.00～3.50产生固溶强化和硬化，增加淬透性，保证良好的综合力学性能C0.37～0.44产生固溶强化和硬化，增加淬透性Si0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn0.50～0.80产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr0.60～0.90可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强Ni 1.25～1.65产生固溶强化和硬化，增加淬透性，保证良好的综合力学性能42CrMo调质钢35CrMo调质钢37CrNi3调质钢40CrNiMoA 调质钢Mo0.15～0.25产生固溶强化和硬化，增加淬透性，碳化物形成元素，可以细化晶粒、提高回火稳定性和增加钢的强韧性，抑制第二类回火脆性C0.37～0.45产生固溶强化和硬化，增加淬透性Si0.17～0.37产生固溶强化和硬化，增加淬透性，非碳化物形成元素，提高氧化Mn0.90～1.20产生固溶强化和硬化，增加淬透性，弱碳化物形成元素，形成MnS 可减轻由S引起的脆性Cr0.90～1.20可以产生少量固溶强化和硬化，增加淬透性，保证良好的综合力学性能，增加耐蚀性和高温氧化能力，碳化物可以提高耐磨性和高温强Mo0.20～0.30产生固溶强化和硬化，增加淬透性，碳化物形成元素，可以细化晶粒、提高回火稳定性和增加钢的强韧性，抑制第二类回火脆性40CrMnMo 调质钢热处理工艺显微组织适用场合备注低淬透性调质钢形状简单、中等强度、韧性的零件，如主轴、曲轴、齿轮、螺栓、螺母等S 回低淬透性调质钢840℃水淬+600℃回火S 回形状简单、中等强度、韧性的零件，如主轴、曲轴、齿轮、螺栓、螺母等低淬透性调质钢形状简单、中等强度、韧性的零件，如主轴、曲轴、齿轮、螺栓、螺母等S 回840℃水淬+600℃回火重要的调质零件，如轴类、齿轮、连杆螺栓、气阀等S 回850℃油淬+500℃回火840℃水淬+600℃回火低淬透性调质钢替代40Cr做截面小于50mm 的重要螺栓和轴类零件S 回850℃油淬+500℃回火低淬透性调质钢替代40Cr做截面小于50mm 的重要螺栓和轴类零件S 回840℃油淬+500℃回火低淬透性调质钢低淬透性调质钢调质钢的重要螺栓和轴类零件S 回替代40Cr S 回900℃水淬+590℃回火低淬透性调质钢替代40Cr做重要调质零件，如机车连杆、强力螺栓等S 回880℃油淬+650℃回火中淬透性调质钢替代40CrNi但冲击载荷不大的零件S 回840℃油淬+550℃回火中淬透性调质钢较大截面重要调质零件，如主轴、曲轴、连杆等S 回820℃油淬+500℃回火高淬透性调质钢大截面、高强度、高韧度的调质零件，如飞机轴类S 回820℃油淬+500℃回火中淬透性调质钢替代40CrNi作重要大锻件，如机车牵引大齿轮S 回840℃油淬+560℃回火中淬透性调质钢替代40CrNi作重要调质件，如大截面曲轴、连杆S 回850℃油淬+550℃回火高淬透性调质钢受冲击载荷的高强度零件，如压力机曲轴、航空发动机轴S 回850℃油淬+600℃回火高淬透性调质钢替代40CrNiMoA S 回850℃油淬+600℃回火发动机轴。
2024年非调质钢市场调研报告
2024年非调质钢市场调研报告引言本报告对非调质钢市场进行了调研分析，旨在了解当前非调质钢的市场状况和发展趋势。
我们通过对市场规模、主要应用领域、竞争态势以及未来发展方向等进行了深入研究，以期为相关企业和投资者提供有价值的参考意见。
1. 市场概况1.1 市场定义非调质钢是指通过控制合金元素的含量和加热条件等，使其具有较高的硬度和强度，但不进行调质处理的钢材，通常用于制造机械零件、工具等。
1.2 市场规模根据调查数据显示，截至2020年底，全球非调质钢市场规模约为XX亿美元，预计在未来几年内将以X％的复合年增长率增长。
1.3 市场特点非调质钢市场具有以下几个特点：•市场竞争激烈，但行业集中度较高，少数大型企业占据主导地位；•随着技术的进步和应用需求的不断增加，对非调质钢性能和质量的要求越来越高；•市场发展受宏观经济环境和行业政策的影响较大。
2. 市场应用领域2.1 汽车制造非调质钢在汽车制造中具有广泛的应用。
其具有高强度、抗疲劳性能好等特点，适用于汽车车身、发动机等关键零部件的制造。
2.2 机械制造由于非调质钢具有较高的硬度和强度，广泛用于机械制造领域，如制造机床、轴承、齿轮等。
2.3 船舶制造非调质钢在船舶制造中也具有重要应用。
其具有良好的耐压性能和抗腐蚀性，可以用于制造船体结构、推进系统等。
2.4 其他领域非调质钢还可用于石化设备制造、建筑工程等领域。
随着技术的不断进步和应用需求的增加，其在更多领域中的应用也将得到拓展。
3. 市场竞争态势3.1 主要厂商及产品目前，全球非调质钢市场竞争激烈，一些大型钢铁企业在市场占有率上具有明显优势。
例如，企业A通过持续的技术创新和产品优势，占据了市场的较大份额。
3.2 竞争模式在非调质钢市场中，竞争主要表现为产品质量、价格和交付周期等方面。
企业通过提高产品质量、优化价格策略以及及时交付等方式，来获得市场竞争优势。
3.3 市场份额分析根据市场调研数据，截至2020年底，企业A占据了市场的XX％份额，紧随其后的是企业B和企业C，分别占据了市场的XX％和XX％份额。
调质钢与非调质钢的对比教学
一
、
引 言
三 种 材 料 对 比介 绍 。
随 着 现 代科 学 技 术 和 工 程 应 用 的 发 展 ， 机 械 运 对
二 、 能 、 用 情 况 对 比 性 应
目前 ， 内许 多生 活 用 机 械 及 拖 拉 机 厂 已相 继 用 国 易切 削 非调 钢 代 替 调 质 钢 （ 各 类 机 床 中 替 代 情 况 较 在
（ Ｃｈａ ｇ ｈ ｃ ｉ ａ ｎｉ ｇ ｓ ｈ ｏ ， ｎ ｓ ａ Ｔｅ ｈｎ ｃ Ｔｒ ｉ ｎ ｃ ｏ ｌ Ｃｈａ ｓ ａ ４ ０ ０７， ｎｇ ｈ １ ０ Ｃｈｉ ａ） ｎ
Ａｂｓ ｒ ｃ Ｂｙ ｃ ｍ ｐ ｉｏｎｂｅｗｅ ｎｈａ ｄ ｎ ｄ ８．ｅ ｅ ｅ ｔ ｅ ｎ Ｕ ａ ｉｙ ｎ ｎ—ｈ ｒ ｎ ｄ＆． ｅ ｐ ｒ ｄ ｓｅ ｌｔ ｓｐ ｅ ｌｕｓｒ ｅ ｈ ｔ ａ ｔ： ｏ ａｒｓ ｔ ｅ ｒ ｅ ｅ ，ｔ ｍｐ ｒ ｄｓ ｅ ｌ ｄ Ｃ ｔｅ ｓｌ ｏ ’ ａ ａ ｄｅ ｅ ｔｍ ｅ ｅ ｔｅ 。ｈｉ ａｐ ｒｉｌ ｔａｔｓｔ ｅ
Ｍ ａ ｃ ２０ ｒ ｈ， ０２
调 质 钢 与 非 调 质 钢 的 对 比 教 学
刘 清
（ 沙 市 机 械 技 工 学 校 湖 南 长 沙 长 ４０ ０ ） １０ ７
［ 摘 要 ］ 通过对 调质 钢与 非调质 钢的 对 比 。 说 明了 ４ 、０ ｒ 明确 ５钢 ４Ｃ 钢及 ＹＦ ０ Ｖ 钢 的力 学性 能和 应 用情 况 。通过 ＹＦ ０ Ｖ ４Ｍｎ ４ Ｍｎ
Ｋ ｅ ｒｄ ｈ ｒ ｎｅ ＆ ｔ ｍ ｐ ｒ ｄ ｓ ｅ ｌ ， ｔｅ ； ０ ｔｅ 。ｕｔｅ ｓｌ ｏ —ｈ ｒ ｎ ｄ ＆ ｔ ｍ ｐ ｒ ｄ ｓ ｅ ｌＹＦ４ Ｍ ｎ ｙ ｗｏ ｓ： ａ ｄｅ ｄ ｅ ｅ ｅ ｔｅ ； ５ ｓｅ ｌ ４ Ｃｒｓｅ ｌｃ ａ ｉｙ ｎ ｎ １ ａ ｄｅ ｅ ｅ ｅｅ ｔｅ； ０ Ｖ
汽车用钢知识大全
汽车用钢知识大全汽车用钢主要分为两类：一种是汽车车身用钢，它构成了汽车的外壳和骨架；一种是汽车用合金结构钢，它是构成汽车发动机、传动系统、悬架系统等的核心材料。
接下来，我们为大家详细介绍。
一、汽车车身用钢我们先来看汽车车身用钢。
承载式车身，整个车身是一体的，钢铁组成了他的骨架，而发动机、传动系统、前后悬挂等部件都装配在这幅骨架上。
下图是车身结构图。
我们从外而内逐一分析。
1. 汽车车身外板用钢汽车车身外板用钢主要用于制造前、后、左、右车门外板、发动机罩外板、行李箱盖外板等零件。
它应具有很好的成形性、抗腐蚀性、抗凹性和良好的电焊性。
汽车车身外板多用镀层板，以满足防腐要求，为了提高抗凹性，多用烘烤硬化钢、高强IF钢以及高成形性的冷轧退火双相钢（如DP450）。
镀层板多用热镀锌板、热镀锌铁板、电镀锌板、电镀锌-镍板等。
2. 车身内板用钢透过汽车外板，我们可以看到车身内板的零件形状更为复杂，这要求车身内板用钢应具有更高的成形性和深冲性能，因此车身内板多用冲压成形性和深冲性能优良的IF钢，少量用高强IF钢，其镀层要求与外板类同。
3. 汽车的车身结构件再往里，我们可以看到汽车的车身结构件，如下图所示。
它与汽车的安全和轻量化息息相关。
因此选材需要既有高强度，又有高塑性。
先进高强度钢（AHSS）由于具有较好的强塑性结合、良好的碰撞特性和更高的疲劳寿命，多被用在车身结构件上。
比如它在前、后保险杠骨架以及A柱、B柱等重点部位得到了广泛的应用，在发生撞击时，尤其在正面和侧面撞击时，可有效减少驾驶舱变形，保护驾乘人员的安全。
先进汽车高强度包括双相钢、马氏体钢、相变诱导塑性钢、复相钢、淬火延性钢。
二、汽车用合金结构钢了解了汽车的外壳和骨架用钢，我们继续来了解下隐藏在车身内部的汽车用合金结构钢。
主要包括：轴类用调质钢和非调质钢、齿轮用钢、各种弹簧用钢以及各类高强度标准件用钢。
1. 轴类用调质钢和非调质钢在您爱车上，各种各样的轴可是大功臣。
5-微合金化非调质钢
非调质钢中的钛
钛是很强的氮化物、碳化物形成元素，钛的氮化物在接 近凝固前或凝固过程中形成。 钛、氮含量越低，形成TiN的温度越低，颗粒尺寸越小， 而且均匀弥散分布，可以成为液态结晶核细化原始晶粒，还 可以阻止再加热时晶粒长大。 钛含量足够多时，还可在奥氏体区内形成TiC，对形变奥 氏体再结晶起“钉扎”作用。
(3)冷却速度：随冷却速度增大，相变组织从铁素体一珠光 体向贝氏体、马氏体过渡。对于铁素体一珠光体型钢，冷速 增加，细化铁素体和珠光体晶粒，韧性提高，强度增大；冷 速过大，可能出现贝氏体和马氏体，降低塑性。对于贝氏体 钢，冷速增加，强度和韧性都提高较多；冷速过大，生成马 氏体，强度增加，伸长率下降。 (4)形变程度：在奥氏体未再结晶区进行形变时，形变程度 越大，相变后晶粒就越细小，综合力学性能就越好。 (5)形变速率：在不同的形变速率下，钢的显微组织变化不 很明显，对钢力学性能的影响不大。
硼在非调质钢中的作用
主要是增大贝氏体转变区的范围，在轧制缓冷的条件下， 这类非调质钢常常表现出非常好的强韧性。
非调质钢中的铝
铝的氮化物和V、Ti、Nb的氮化物有相似的影响，但析出 条件和产生的效果与其它元素相比存在一定差异。 AIN具有沉淀强化和细晶强化作用，但由于A1N在低温下的 过饱和铁素体中形核较困难，因此其沉淀强化作用没有细晶强 化对强度的贡献显著。
非调质钢的微合金化
合金元素的基本作用 非调质钢中的合金元素分为两类 其中一类是锰、铬、钼等合金元素，它们的作用除与在 普通合金钢中相同的作用之外，还通过降低相变温度来细化 晶粒，并细化相变过程中或相变后析出的微合金碳氮化物； 第二类是形成碳化物或氮化物的微合金化元素，如钒、 钛、铌、硼、铝等。根据它们在钢中存在形式的不同，将对 非调质钢的性能产生不同的影响。
调质钢、弹簧钢、滚动轴承钢全解
中、高碳，一般碳素弹簧钢的碳含量为 0.60.9%，合金弹簧钢的碳含量为0.5-0.7%。
合金元素作用： ① 提高淬透性、强化铁素体：Mn、Si、Cr ② 细化晶粒：V
热处理特点：
弹簧成形工艺不同，热处理特点也不同。
减震弹簧 螺旋弹簧
弹簧片
汽车板簧
⑴ 热成型弹簧：
弹簧直径或簧板厚度大于10mm时，常采用 热态下成形，即将弹簧钢加热至比正常淬火 温度高50-80℃热卷成形，然后利用余热淬 火、中温回火，获得回火托氏体（也称回火 屈氏体），硬度为40-48HRC。
预备热处理：正火或完全退火
改善性能（~HB220) 改善组织（细小S）
为提高表面耐磨性，调质后可进行表面感应加热淬
火及低温回火或氮化。
回火温度与调质钢综合机械性能的关系
当调质钢淬火成马氏体， 在450～650℃温度范围内 回火时，随着回火温度的 升高，硬度、抗拉强度， 屈服强度等不断降低，而 延伸率、断面收缩率及冲 击韧性等不断上升。
统一 数字 代号 牌号 化学成分（质量分数）/%
C
Si
Mn
Cr
Ni
Cu
不大于
P
S
A1160 3
60Si2 MnA
0.56~0 0.60~2 0.70~1 .64 .00 .00
≤0.35
0.35
0.25
0.025
0.025
滚动轴承钢
滚动轴承钢的概念：Fra bibliotek滚动轴承钢是用 于制造滚动轴承 的滚动体和内外 套圈的钢，通常 在淬火状态下使 用。
⑵ 冷成型弹簧：
弹簧直径或簧板厚度小于10mm时 ，常用冷拉弹簧钢丝或弹簧钢带冷 卷成形。这种钢丝冷卷弹簧只需进 行一次200-300℃的去应力退火，使 弹簧定型即可。
调制钢与非调制钢
05
结论
调制钢与非调制钢的优缺点总结
良好的机械性能
经过热处理调质的调制钢，具有较高 的强度、韧性和耐磨性，适用于需要 承受高负荷和冲击的场合。
良好的工艺性能
调制钢具有良好的可加工性和焊接性 能，便于进行切割、弯曲、焊接等加 工操作。
调制钢与非调制钢的优缺点总结
• 良好的耐腐蚀性：调制钢经过表面处理，如喷涂、镀锌等， 可以提高其耐腐蚀性能。
建筑结构
机械零件
用于制造需要承受较大载荷的机械零 件，如齿轮、轴等。
பைடு நூலகம்
用于制造钢筋、角钢等建筑结构件。
04
调制钢与非调制钢的比较
性能比较
调制钢的强度和韧性更高
01
经过调制处理，调制钢的强度和韧性得到显著提高，使其更适
合于承受复杂应力条件和冲击载荷。
非调制钢的塑性和延展性较好
02
非调制钢在塑性和延展性方面表现较好，易于进行弯曲、拉伸
调制钢的制造过程
冶炼
采用电炉或转炉进行冶炼，去 除杂质和有害元素，保证钢的
纯净度。
轧制
将冶炼后的钢液浇注成钢锭，再 经过轧制加工，使钢材的晶粒结 构更加致密，提高其力学性能。
热处理
将轧制后的钢材进行加热、保 温和冷却等处理，以获得所需 的组织和性能。
表面处理
根据需要，对调制钢进行表面涂 层、渗碳、氮化等处理，进一步
03
非调制钢
定义与特性
定义
非调制钢是指未经调制处理（如淬火、回火等）的钢材。
特性
非调制钢通常具有较高的强度和硬度，但韧性相对较低。
非调制钢的制造过程
炼钢
通过高炉或电弧炉炼制出 钢水。
连铸
将钢水注入连铸机，形成 钢坯。
非调质钢金相组织评级
非调质钢金相组织评级【原创实用版】目录1.引言2.非调质钢的概念和分类3.金相组织评级的意义和方法4.非调质钢金相组织评级的流程5.非调质钢金相组织评级的应用6.结论正文一、引言随着工业的发展，非调质钢因其高强度、高韧性和耐磨性等优点，在各个领域得到了广泛应用。
为了保证非调质钢的性能和使用寿命，对其金相组织进行评级至关重要。
本文将对非调质钢金相组织评级进行详细介绍。
二、非调质钢的概念和分类非调质钢是指在热处理过程中，不进行调质处理的钢材。
其主要特点是在保持高强度的同时，具有较好的韧性。
非调质钢主要分为两类：一类是高强度非调质钢，另一类是耐磨非调质钢。
三、金相组织评级的意义和方法金相组织评级是通过对金属材料的金相组织进行观察和分析，对其性能进行评价的一种方法。
金相组织评级的意义主要体现在以下几个方面：1) 判断材料的质量；2) 预测材料的性能和使用寿命；3) 指导材料的热处理工艺。
金相组织评级的方法主要包括：1) 显微观察法；2) X 射线衍射法；3) 电子显微镜法等。
四、非调质钢金相组织评级的流程非调质钢金相组织评级的流程主要包括以下几个步骤：1.制备试样：从非调质钢中选取一定数量的试样，进行加工和制备。
2.热处理：对试样进行规定的热处理工艺，如退火、正火等。
3.显微观察：使用显微镜对试样的金相组织进行观察，记录组织形态、大小、分布等特征。
4.分级：根据观察结果，对金相组织进行评级。
5.分析：对金相组织评级结果进行分析，判断材料的性能和使用寿命。
五、非调质钢金相组织评级的应用非调质钢金相组织评级在实际应用中具有重要意义。
通过对金相组织的评级，可以指导非调质钢的生产、加工和使用，确保其在各个领域的性能和寿命。
六、结论非调质钢金相组织评级是评价非调质钢性能的重要手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调质钢与非调质钢简介
一、调质钢
1、简介
所谓调质钢，一般是指含碳量在0.30～0.60%的中碳钢。
一般用这类钢材制作的零部件要求具有很好的综合机械性能，即在保持较高强度的同时，又具有很好的塑性和韧性，传统方法往往是使用“调质处理”来达到这个目的，所以习惯上就把这一类钢称作调质钢。
各类机器上的结构零件大量采用调质钢，是结构钢中使用最广泛的一类钢，它是零件淬火后在500～650℃温度范围内进行回火处理的钢。
经调质处理后，钢的强度、塑性及韧性有良好的配合。
碳素钢、低合金钢及中合金钢，调质处理后的金相组织是回火索氏体。
各类机器上的结构零件大量采用调质钢，是结构钢中使用最广泛的一类钢。
2、性能特点
除一般的冶金方面的低倍和高倍组织要求外，主要为钢的力学性能以及与工作可靠性和寿命密切相关的冷脆性转变温度、断裂韧性和疲劳抗力等。
在特定条件下，还要求具有耐磨性、耐蚀性和一定的抗热性。
由于调质钢最终采用高温回火，能使钢中应力完全消除，钢的氢脆破坏倾向性小，缺口敏感性较低，脆性破坏抗力较大，但也存在特有的高温回火脆性。
大多数调质钢为中碳合金结构钢，有焊接性能要求的调质钢则为低碳合金结构钢，具有很高的塑性和韧性，少数沉淀硬化型调质钢，属高强度和超高强度调质钢。
3、分类
常用的合金调质钢按淬透性和强度分为4类：
①低淬透性调质钢
②中淬透性调质钢
③较高淬透性调质钢
④高淬透性调质钢
以下介绍两种最典型的调质钢：
A、45碳素调质钢
45钢是中碳碳素结构钢，含碳量在0.42-0.50%，现执行标准为《优质碳素结构钢》，即GB/T 699-2015，冷热加工性能都不错，机械性能较好，且生产成本较低，价格低，所以应用广泛。
它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。
45钢调质件淬火后的硬度应该达到HRC56～59（洛氏硬度），截面大的可能低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。
45钢淬火后的高温回火，加热温度为560～600℃，硬度要求为HRC22～34。
因为调质的目的是得到综合机械性能，所以硬度范围比较宽。
但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。
如有些轴类零件要求强度高，硬度要求就高；而对于齿轮类、带键槽的轴类等零件，因调质后还要进行车、插、创、铣、钻等机加工，硬度要求就低些。
B、40Cr合金调质钢
40Cr钢是中碳合金结构钢，含碳量在0.37-0.44%，含Cr量在0.80-1.10%，现执行标准为《合金结构钢》，即GB/T 3077-2015。
以40Cr为代表的合金调质钢广泛用于制造汽车、摩托车、柴油机、机床和其它机器上的各种重要零件，如齿轮、轴类件、转向节、半轴、连杆、螺栓等。
调质件大多承受多种工作载荷，受力情况比较复杂，要求高的综合机械性能，即具有高的强度、良好的塑性和韧性。
合金调质钢还要求有很好的淬透性。
但不同
零件受力情况不同，对淬透性的要求不一样。
4、调质零件硬度的确定
零件淬火后的淬透情况相同时，调质后的硬度即可反映零件的屈服强度与抗拉强度，因此零件图纸和技术条件一般只规定硬度数值。
只有很重要的零件才规定其他力学性能指标。
调质零件硬度的确定，必须考虑到制造工艺的要求和使用时的载荷条件。
从制造工艺考虑，希望零件在毛坯状态调质，而后进行切削加工和装配。
这样零件在调质热处理时产生的变形和脱碳可在以后的切削加工中消除。
但是采用这种制造程序的零件，其硬度不能过高，否则对后续切削、机加工不利。
要求硬度更高的零件只能先进行切削、机加工，然后再进行调质处理，这时零件加热时应防止脱碳和变形，有时热处理后要增加校直工序。
二、非调质钢
1、简介
所谓非调质钢，是指在中、高碳钢中加入微量的钒V、铌Nb、钛Ti 等合金元素而形成的一种新型钢种，可以直接在轧制、锻造或正火状态下使用，免除了对零部件的“调质处理”。
2、性能特点
其显微组织主要是铁素体和珠光体。
提高非调质钢强度的方法，主要是通过添加合金元素，控制轧制，细化组织，从而提高其强度和韧性，而不再需要通过调质处理来达到提高强度和韧性的目的。
这类钢在热轧状态、锻造状态或正火状态的力学性能就能达到调质钢的指标要求，所以缩短了生产周期，又节省了能源。
3、分类
非调质钢分为热锻用非调质钢、直接切削用非调质钢、冷作强化非调质钢和高韧性非调质钢。
①热锻用非调质钢：用于热锻件（如曲轴、连杆等），锻造后直接进行切削、钻孔等机加工，即成为成品零件；
②冷作强化非调质钢：用于标准件（如螺母等），直接冷加工成成品；
③高韧性非调质钢：用于要求韧性较高的零部件。
4、优点
使用非调质钢生产锻件可以省去调质处理(即淬火＋高温回火)过程中的两次加热而耗费的能量，避免锻件高温加热的氧化烧损，缩短工序时间，减少人工，因此具有降低生产成本、节能和环保的优点，被誉为绿色钢种。
一般资料称使用非调质钢生产相同产品，可使综合生产成本降低6～18％，顺应了国家节能、环保的发展政策，可见经济效益和社会效益非常明显。
5、非调质钢的强化机理
无论是用调质钢还是用非调质钢生产锻件，锻件在锻成后如果不经过强化处理是不能使用的。
不同的钢，强化的机理不同。
调质钢的强化机理是：先通过淬火，让钢变成马氏体组质，然后再通过回火处理，使马氏体转变为回火索氏体，回火索氏体是一种稳定组织，具有良好的综合机械性能。
非调质钢的强化机理是：首先，非调质钢中的V、Nb、Ti等合金元素形成的合金碳氮化合物在锻造前的加热过程中充分地溶入到了奥氏体中，然后，在锻造后的冷却过程中这些合金碳氮化合物又从奥氏体中析出，形成无数个微小而且弥散分布的合金碳氮化合物，随着温度的进一步下降发生沉淀强化。
与此同时，从钢中析出的细小铁素体通过分割和细化奥氏体使得钢的强度和硬度得以提高。
在上述两种力的综合作用下使钢得到强化。
崔进摘编
2018.02.10。
