单片机课程设计6位数字显示计时(DOC)
单片机制作的6位数字钟
单片机制作的6位数字钟常见的电子钟程序由显示部分，计算部分，时钟调整部分构成。
时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。
10秒位到5后，即59秒，分钟加1，10秒位回0。
依次类推，时钟最大的显示值为23小时59分59秒。
这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。
开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。
6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。
以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序;; (仅供参考);;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 主程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H（标志用）MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值（50MS×20）START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 1秒计时程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR ET0 ;关T0中断允许CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值（低8位修正值）MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值（高8位修正值）SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值MOV R0,#71H ;指向秒计时单元（71H-72H）ACALL ADD1 ;调用加1程序（加1秒操作）MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0 MOV R0,#77H ;指向分计时单元（76H-77H）ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0 MOV R0,#79H ;指向小时计时单（78H-79H）ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0 OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字（出栈）POP ACC ;恢复累加器SETB ET0 ;开放T0中断RETI ;中断返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序，用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断（50MS中断6次）MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时，转小时熄灭控制MOV 72H,7AH ;01H位为0时，"熄灭符"数据放入分MOV 73H,7AH ;显示单元（72H-73H），将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时，"熄灭符"数据放入小时MOV 73H,77H ;显示单元（74H-75H），小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;.............;; 时钟调整程序;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒，关闭显示（省电）MOV R2,#06H ;进入调时状态，赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0（键未释放），等待SETB 00H ;键释放，分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下，延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电（LED不显示）状态。
单片机技术--课程标准

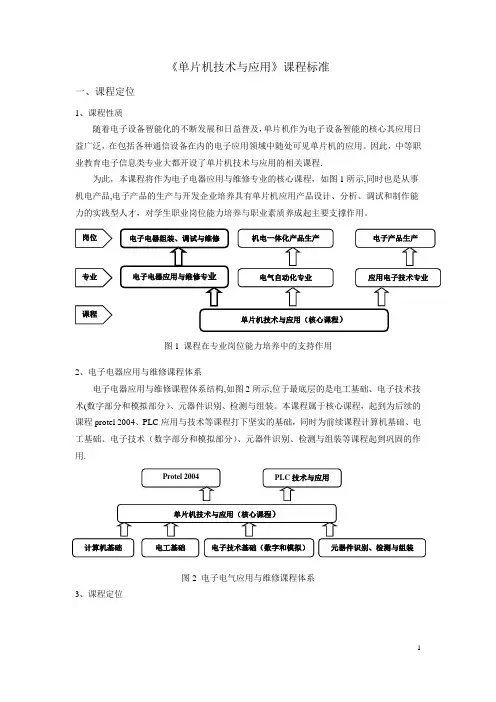

《单片机技术与应用》课程标准一、课程定位1、课程性质随着电子设备智能化的不断发展和日益普及，单片机作为电子设备智能的核心其应用日益广泛，在包括各种通信设备在内的电子应用领域中随处可见单片机的应用。
因此，中等职业教育电子信息类专业大都开设了单片机技术与应用的相关课程.为此，本课程将作为电子电器应用与维修专业的核心课程，如图1所示,同时也是从事机电产品,电子产品的生产与开发企业培养具有单片机应用产品设计、分析、调试和制作能力的实践型人才，对学生职业岗位能力培养与职业素质养成起主要支撑作用。
图1 课程在专业岗位能力培养中的支持作用2、电子电器应用与维修课程体系电子电器应用与维修课程体系结构,如图2所示,位于最底层的是电工基础、电子技术技术(数字部分和模拟部分）、元器件识别、检测与组装。
本课程属于核心课程，起到为后续的课程protel 2004、PLC 应用与技术等课程打下坚实的基础，同时为前续课程计算机基础、电工基础、电子技术（数字部分和模拟部分）、元器件识别、检测与组装等课程起到巩固的作用.图2 电子电气应用与维修课程体系3、课程定位《单片机技术与应用》既是电子电器应用与维修、电气自动化、应用电子技术专业的核心课程之一，又是各专业的基础课程之一.特别是电子电器应用与维修专业中的《protel 2004》、《智能电子产品组装、检测与维修》、课程等技能的培养是以本课程为基础。
单片机是实现电子产品智能化的有效途径，现以广泛应用于智能仪表、家用电器、工业控制、网络通信等众多领域。
课程教学目标定位在培养人的综合素质,使学生在专业能力、自学能力和社会能力等各方面全面发展，为企业输送合格的软硬件设计的操作员、生产工艺检测员、产品调试工、家用电器维修工等。
本课程是贯彻教育部关于中等职业教育改革精神，体现以“以服务为宗旨，以就业为导向”的职教特点，在结构形式上采用项目式教学法,在载体上采用产品的组装、调试和检测，即每一个项目就是一个产品。
单片机课程设计--智能电子钟的设计
目录1引言 (1)1.1设计内容和要 (1)1.2 工作原理 (2)2总体设计 (2)2.1 方案设计 (2)2.2 系统框图 (2)2.3 核心芯片简介 (3)2.3.1 DS1302简介 (3)2.3.2 AT89C51简介 (3)3 智能电子钟软硬件电路的设计 (4)3.1 硬件设计 (4)3.1.1 复位电路设计 (4)3.1.2 DS1302与单片机的接口设计 (5)3.1.3 LED显示设计 (5)3.1.4 电源设计 (6)3.1.5 按键开关去抖设计 (6)3.1.6 时钟电路的设计 (7)3.1.7 电路总原理图设计 (8)3.2 软件设计 (8)3.2.1 流程图 (8)4protues仿真与调试 (11)4.1 电路的仿真 (11)4.2软件调试 (11)结论……………………………………………………………………………………………错误!未定义书签。
参考文献 (14)附录 (15)源程序 (15)1 引言电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可扩展性能强等特点，被广泛应用于生活和工作当中。
另外，在生活和工农业生产中，也常常需要温度，这就需要电子时钟具有多功能性。
本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。
本文对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现多功能电子时钟。
本设计应用AT89C51芯片作为核心，6位LED数码管显示，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。
这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。
该电子时钟可以应用于一般的生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。
1.1设计内容和要求以AT89C51单片机为核心，制作一个LCD显示的智能电子钟：(1) 计时：秒、分、时、天、周、月、年。
单片机电子表设计

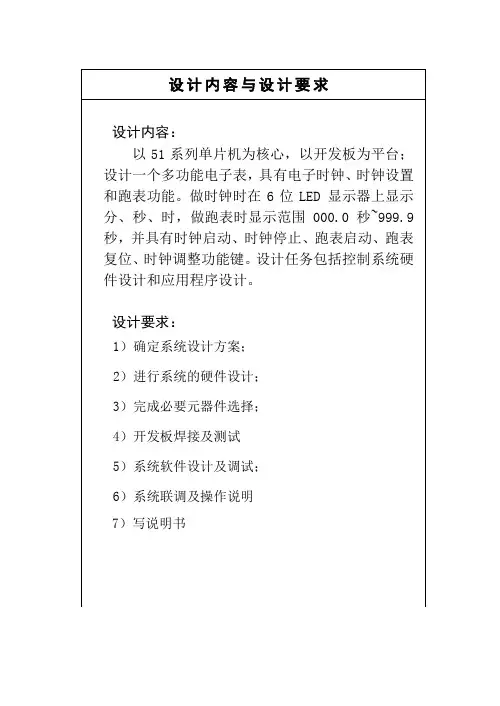

目录第1章单片机和数字钟概述 (5)第2章系统总体方案设计 (6)2.1课程设计内容要求 (6)2.2设计思路简要分析 (6)第3章硬件设计 (8)3．1 结构框图 (8)3．2工作原理 (8)3.2主要硬件功能及机构介绍 (10)3.2.1、晶振电路 (10)3.2.2、AT89C51 (10)3.2.3、6位7段共阳显示器 (11)3.2.4、8255芯片 (12)第4章软件设计与调试 (13)4.1 系统软件方案的设计 (13)4.2 系统应用程序设计 (13)4.2.1主程序设计 (13)4.2.2子程序设计 (15)第5章调试和使用说明 (17)第六章总结与体会 (18)参考文献 (20)附录 (34)第1章单片机和数字钟概述单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
我们都知道，设计系统的关键是思路，而系统通常又由各个模块所组成，所以必须先把所要设计系统模块化，再把各个模块组合在一起，实现一个完整的系统。
这就要求我们先要有较扎实的理论知识，特别对芯片的各个管脚功能必须了解，这样才能进行硬件设计。
同时，又必须掌握MCS51的指令功能，通过编程实现其功能，这就能让我们更好地理解《单片机原理及应用》这门课程，也是一种理论在实践中的运用。
如果说我们以前学的都只是些理论，包括c语言，微机原理，c++，微机接口，protel，单片机，那么这次的课程设计就是一个贯穿多学科的综合性实践!单片机自20世纪70年代问世以来，以极其高的性价比受到人们的重视和关注，所以应用很广，发展很快。
单片机的优点是体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。
数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
单片机电子时钟课程设计设计报告
单片机电子时钟设计一、作品功能介绍该作品是个性化电子钟设计，技术上主要用单片机（AT89S52）主控，6位LED数码显示，分别显示“小时：分钟：秒”。
该作品主要用于24小时计时显示,能整时报时,能作为秒表使用,能定时闹铃1分钟。
功能介绍：（1）上电以后自动进入计时状态，起始于00:00:00。
（2）设计键盘调整时间，完成时间设计，并设置闹钟。
（3）定时时间为1/100秒，可采用定时器实现。
（4）采用LED数码管显示，时、分，秒采用数字显示。
（5）采用24小时制，具有方便的时间调校功能。
（6）具有时钟和秒表的切换功能。
使用方法:开机后时钟在00:00:00起开始计时。
（1)长按进入调分状态:分单元闪烁,按加1,按减1.再长按进入时调整状态,时单元闪烁,加减调整同调分.按长按退出调整状态。
（2)（2）按进入设定闹时状态: 12:00: ,可进行分设定,按分加1,再按为时调整,按时加1,按调闹钟结束.在闹铃时可按停闹,不按闹铃1分钟。
（3）按下进入秒表状态:再按秒表又启动,按暂停,再按秒表清零,按退出秒表回到时钟状态。
二、电路原理图如原理图所示，硬件系统主要由单片机最小应用系统、LED数码管显示模块、电源模块、晶振模块、按键模块等组成。
电子时钟原理图各个模块设计1.单片机系统 AT89S52 AT89S52概述：是一款非常适合单片机初学者学习的单片机，它完全兼容传统的8051，8031的指令系统，他的运行速度要比8051快最高支持达33MHz的晶体震荡器，在此系统中使用12MHz的晶振。
AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。
另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
60秒倒计时器-单片机课程设计
目录一、设计要求 (3)二、设计的作用目的 (3)三、具体设计 (4)1.问题分析 (4)2.总体设计思想 (5)3.具体实现方法 (7)四、Proteus调试过程及现象 (14)五、调试问题及解决方法 (15)六、设计的优缺点分析 (16)七、总结 (16)八、参考文献 (17)一、设计要求由单片机接收小键盘阵列设定倒计时时间，倒计时的范围最大为60分钟，由LED 显示模块显示剩余时间，显示格式为 XX（分）：XX（秒）.X，精确到0.1s的整数倍。
倒计时到，由蜂鸣器发出报警。
绘制系统硬件接线图，并进行系统仿真和实验。
画出程序流程图并编写程序实现系统功能。
二、设计的作用目的此次设计是我们更进一步了解基本电路的设计流程，提高自己的设计理念，丰富自己的理论知识，巩固所学知识，使自己的动手动脑能力有更进一步提高，为自己今后的学习和工作打好基础，为自己的专业技能打好基础。
通过解决实际问题，巩固和加深“单片机原理与应用”课程中所学的理论知识和实验能力，基本掌握单片机应用电路的一般设计方法，提高电子电路的设计和实验能力，加深对单片机软硬知识的理解，获得初步的应用经验，为以后从事生产和科研工作打下一定的基础。
本次设计注重对单片机工作原理以及键盘控制及显示原理的理解，以便今后自己在单片机领域的学习和开发打下基础，提高自己的动手能力和设计能力，培养创新能力，丰富自己的理论知识，做到理论和实践相结合。
本次设计的重要意义还在于对单片机的内部结构和工作状态做更进一步的了解，同时还对单片机的接口技术，中断技术，存储方式和控制方式作更深层次的了解。
三、具体设计1.问题分析：在电子技术飞速发展的今天，电子产品的人性化和智能化已经非常成熟，其发展前景仍然不可估量。
如今的人们需求的是一种能给自己带来方便的电子产品，当然最好是人性化和智能化的，如何能做到智能化呢？单片机的引入就是一个很好的例子。
单片机又称单片微型计算机，也称为微控制器，是微型计算机的一个重要分支，单片机是20世纪70年代中期发展起来的一种大规模集成电路芯片，是集CPU，RAM，ROM，I/O接口和中断系统于同一硅片上的器件。
2051单片机6位数字钟
2051单片机6位数字钟51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机教程者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。
常见的电子钟程序由显示部分，计算部分，时钟调整部分构成，这样程序就有了一定的长度和难度。
这里我们为了便于大家理解和掌握单片机，我们把时钟调整部分去除，从而够成了这个简单的电子钟程序。
时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。
10秒位到5后，即59秒，分钟加1，10秒位回0。
依次类推，时钟最大的显示值为23小时59分59秒。
这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。
开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。
电路原理图：为了节省硬件资源，电路部分采用6位共阳极动态扫描数码管，数码管的段位并联接在51单片机的p0口，控制位分别由6个2N5401的PNP三极管作驱动接在单片机的p2.1, p2.2,p2.3,p2.4,p2.5,p2.6口。
从标号star开始把这些位全部清除为0，从而保证了开始时显示时间为0时0分0秒。
然后是程序的计算部分：inc a_bit（秒位），这里用到了一个inc指令，意思是加1，程序运行到这里自动加1。
然后把加1后的数据送acc：mov a,a_bit （秒位），这时出现了一个问题，如果不断往上加数字不会加爆？所以有了下面的一句话cjne a,#10,stlop; 如果秒位到10那么转到10秒处理程序。
cjne 是比较的意思，比较如果a等于10 就转移到10秒处理程序，实际上也就限定了在这里a的值最大只能为9，同时mov a_bit,#00h，这时a_bit（秒位）被强行清空为0，又开始下一轮的计数。
[单片机课设]秒表时钟计时器的设计
![[单片机课设]秒表时钟计时器的设计](https://img.taocdn.com/s3/m/a368c03d5727a5e9856a6122.png)
辽宁工学院《单片机与接口技术》课程设计（论文）题目：秒表/时钟计时器的设计院（系）：专业班级：学号：学生姓名：指导教师：教师职称：起止时间：课程设计（论文）任务及评语目录第1章方案论证 (1)第2章硬件设计 (3)2.1秒表/时钟计时器的总体设计 (3)2.2 AT89C52单片机最小系统 (4)2.3 74LS244芯片说明 (6)2.4 LED显示器的显示方法及其与单片机的接口 (6)2.5电源电路的设计 (8)第3章软件设计 (9)3.1主程序 (9)3.2显示子程序 (9)3.3定时器T0中断服务程序 (10)3.4 T1中断服务程序 (10)3.5调时功能程序 (11)3.6整点响程序 (11)3.7时钟/秒表功能程序 (11)3.8 程序清单 (11)第4章设计总结 (21)参考文献 (23)第1章方案论证现今的计时器通常只能通过启/停按键实现断点计时的功能，即通过启/停按键来记录一段时间。
这种计时器查看的时间只能为计时结束时刻。
实际的应用中往往需要在不影响正常计时的基础上，能查看记录过程中的某些点的时间。
本课设即针对此问题，设计了一种能通过按键方式查看记录过程中任一时刻值的计时器。
这种计时器在查看中间值时不会影响整个记录过程，并且能把相应数据送入存储模块及显示模块，以便查看。
本系统采用AT89C52单片机作控制器，LED数码管,实现显示时、分、秒，以24小时计时方式。
为了实现LED显示器的数字显示，可以采用静态显示法和动态显示法。
由于静态显示法需要数据锁存器等硬件，结构较为复杂，考虑时钟显示只有六位，且系统没有其他复杂的处理任务，所以采用动态扫描法实现LED的显示。
单片机采用AT89C52系列，有足够的空余硬件资源实现其它的扩充功能。
秒表/时钟计时器的总体设计框图如下图所示。
图1.1 系统总体设计框图系统主要实现如下功能：1．时钟功能对于时钟功能，需要在数码管上显示小时、分钟和秒钟，因此，可以在内部存储空间分别定义它们的显示缓存空间，来存放小时、分钟和秒钟的BCD码，各2个字节。
单片机课程设计电子时钟
目录第一部分设计任务及要求 (2)1.1单片机设计设计内容 (2)1.2单片机课程设计要求 (2)1.3 系统运行流程 (2)第二部分设计方案 (3)2.1 总体设计方案说明 (3)2.2 系统方框图 (3)2.3 系统流程图 (3)第三部分主要器材及基本简介 (7)3.1 主要器材 (7)3.2主要器材简介 (7)第四部分系统硬件设计 (7)4.1 数码管显示电路 (7)4.2键盘输入电路 (8)4.3 蜂鸣器 (8)第五部分课程设计总结 (9)附录 (9)1. 系统源程序注释及功能说明 (9)2. 原理图 (17)毕竟是两年前写的东西了，在这里分享一下自己的思路，程序100%能运行，只不过是在我的那块板子上，要参考的话，最好去看看自己用的板子的接口和板子的原理图啥样。
第一部分设计任务及要求1.1单片机设计设计内容利用STC89C51RC单片机和LCD7407六段数码管实现可预置参数的电子钟，可由按键切换不同的功能。
1.2单片机课程设计要求80C51系列单片机的外围接口电路设计，掌握应用软件的编写及调试。
学会用软件调试硬件和用硬件调试软件。
1．硬件设计要求：CPU选用 STC89C51RC，内有 4KB Flash ROM。
显示用6位LED，LED共阴极接法，采用动态显示法。
用芯片7407作7段LED段选驱动，用芯片7406段LED位段选驱动。
要求有单片机复位键，功能选择键，加/减键，移位键，确认键。
要求用Protel绘制电路原理图2．软件编写要求：（1）基本要求：实时时钟：显示年月日时分秒，各两位，分二页显示。
可以上电自动按预置时间走时。
（2）提高要求：时钟上电后，显示时分秒，用按键切换年月日3秒后，返回时分秒。
可以手动预置年、月、日、时、分、秒后，时间走时。
预置的位要求闪烁。
闹钟功能：定时到报警（喇叭发声），手动预置定时时间。
定时器（倒计时）功能：定时清0报警（喇叭发声），手动预置定时时间。
课程设计基于51单片机电子时钟设计
摘要 (2)Abstract (2)第一章前言 (3)第二章关于电子时钟 (4)2.1电子时钟简介 (4)2.2 电子时钟的基本特点 (4)2.3 电子时钟的原理 (4)该电子时钟由89C51，BUTTON，六段数码管等构成，采用晶振电路作为驱动电路，由延时程序和循环程序产生的一秒定时，达到时分秒的计时，六十秒为一分钟，六十分钟为一小时，满二十四小时为一天。
而电路中唯一的一个控制键却拥有多种不同的功能，按下又松开，可以实现屏蔽数码管显示的功能，达到省电的目的；直接按下不松开，则可以通过按键实现分钟的累加，每按一次分钟加一；而连续两次按下按键不放松，则可实现小时的调节，同样每按一次小时加一。
(4)第三章关于单片机 (4)3.1 单片机简介 (4)3.2 单片机的发展史 (5)3.3单片机的特点 (6)第四章方案论证与比较 (7)2.1数字时钟方案 (7)2.2 数码管显示方案 (7)第五章系统设计 (8)5.1 总体设计 (8)计时方案 (8)控制方案 (8)5.具体设计分析 (8)5.2 模块设计 (9)5.2.1芯片分析 (9)5.2.1.1 AT89S51芯片 (9)5.2.1.2 74LS47芯片说明 (11)5.2.1.3 74LS138芯片说明 (13)5.2.2 晶振电路 (14)5.2.3复位电路 (15)5.2.4数码显示模块设计 (16)5.2.5 5.2.5按键模块 (17)5.2.5整个电路原理图 (18)第六章控制系统的软件设计 (18)源程序代码 (20)第七章系统仿真与实验测试 (26)7.1 系统仿真 (26)7.2 Proteus软件应用 (26)7.3 实验测试 (28)心得体会 (29)单片机电子时钟的设计摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
单片机课程设计 多功能数字钟的设计
摘要电子钟在日常生活中最常见，应用也最广泛。
作为一种定时工具被广泛的使用在生产生活的各方面。
人类最初依靠太阳的角度来进行定时，所以受天气的影响比较大，为了克服依靠自然现象定时的缺点人们发明的机器钟表，电子钟表一系列的定时工具。
而电子钟表具有价格便宜，质量轻，定时误差小等优点，被广泛的应用在生产，生活的各个方面。
由于电子钟的能提供精确定时又被广泛的运用在测量之中。
此电子钟采用单片机进行设计，8 段数码通过单片机进行刷新显示。
其设计的产品除了单片机之外没有用到其他集成块，使其成本可以大大降低，而其便于维修。
成品可以被广泛的用于公共场所，匾额装饰，以及教案等方面。
本文主要就是设计一款数字钟， AT89C51 单片机为核心，以配备 LED 显示模块、键盘输入模块、等功能模块。
数字钟采用 24 小时制方式显示时间，定时信息以及年月日显示等功能。
文章的核心主要从硬件设计和软件编程两个大的方面。
1目录摘要...... 1 1 设计要求及方案确定...... 3 1.1 设计要求...... 3 1.2 方案确定...... 3 2 硬件电路设计及描述...... 3 2．1 确定元器件的型号及参数...... 3 2.1.1 单片机的选择...... 3 2.1.2 AT89C51 单片机的介绍...... 5 2.1.3 LED 数码管显示模块...... 7 2.1.4 键盘输入模块 (8)2.1.5 闹铃模块...... 8 2.1.6 电源电路...... 8 2.1.7 蜂鸣器的介绍...... 9 2.2 硬件电路图 (10)3 软件设计...... 10 3.1 程序结构设计...... 10 3.1.1 程序结构...... 10 3.1.2 主要程序模块清单...... 11 3.2 程序...... 14 4 参考文献...... 17 结束语 (18)211.1 设计要求设计要求及方案确定利用单片机设计制作具有下列功能的数字钟：①自动计时，由 6 位 LED 显示器显示时、分和秒②具备调整功能，可以直接由 0～9 数字键设置当前时间；③具备定时闹钟功能。
C52单片机6位数码管时钟
case 9: P0=duan[num2]; dula=1; dula=0; delayms(2); break;
}
}
/*数码管显示子函数--带小数点*/
void display2 (int a,int b) // a为显示的位置，b为要显示的数字0.-9.
display (5,W5) ;
display2 (6,W6) ;
}
}
P0=wei[num1-1];
wela=1;
wela=0;
switch(num2)
{
case 0: P0=duan[num2]; dula=1; dula=0; delayms(2); break;
case 1: P0=duan[num2]; dula=1; dula=0; delayms(2); break;
case 3: P0=duan[b]; dula=1; dula=0; delayms(2); break;
case 4: P0=duan[b]; dula=1; dula=0; delayms(2); break;
case 5: P0=duan[b]; dula=1; dula=0; delayms(2); break;
/*延时子函数*/
void delayms(uint time)
{
uint i;
for(;time>0;time--)
{
for(i=0;i<124;i++)
{;}
}
}
/*数码管显示子函数--不带小数点*/
void display (int num1,int num2) // num1为显示的位置，num2为要显示的数字0-9
2051单片机6位数字钟
2051单片机6位数字钟51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机教程者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。
常见的电子钟程序由显示部分，计算部分，时钟调整部分构成，这样程序就有了一定的长度和难度。
这里我们为了便于大家理解和掌握单片机，我们把时钟调整部分去除，从而够成了这个简单的电子钟程序。
时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。
10秒位到5后，即59秒，分钟加1，10秒位回0。
依次类推，时钟最大的显示值为23小时59分59秒。
这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。
开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。
电路原理图：为了节省硬件资源，电路部分采用6位共阳极动态扫描数码管，数码管的段位并联接在51单片机的p0口，控制位分别由6个2N5401的PNP三极管作驱动接在单片机的p2.1, p2.2,p2.3,p2.4,p2.5,p2.6口。
从标号star开始把这些位全部清除为0，从而保证了开始时显示时间为0时0分0秒。
然后是程序的计算部分：inc a_bit（秒位），这里用到了一个inc指令，意思是加1，程序运行到这里自动加1。
然后把加1后的数据送acc：mov a,a_bit （秒位），这时出现了一个问题，如果不断往上加数字不会加爆？所以有了下面的一句话cjne a,#10,stlop; 如果秒位到10那么转到10秒处理程序。
cjne 是比较的意思，比较如果a等于10 就转移到10秒处理程序，实际上也就限定了在这里a的值最大只能为9，同时mov a_bit,#00h，这时a_bit（秒位）被强行清空为0，又开始下一轮的计数。
基于单片机的电子时钟6位LED数码管显示
数码管显示电子时钟设计一.功能要求1.数字电子时钟最主要是LED数码管显示功能，以24小时为一个周期，显示时间时、分、秒。
2.具有校时功能，可以对时、进行单独校对，使其校正到标准时间。
二.方案论证1.数字时钟方案数字时钟是本设计的最主要的部分。
根据需要，可利用两种方案实现。
方案一：本方案采用Dallas公司的专用时钟芯片DS12887A。
该芯片内部采用石英晶体振荡器，其芯片精度不大于10ms/年，且具有完备的时钟闹钟功能，因此，可直接对其以用于显示或设置，使得软件编程相对简单。
为保证时钟在电网电压不足或突然掉电等突发情况下仍能正常工作，芯片内部包含锂电池。
当电网电压不足或突然掉电时，系统自动转换到内部锂电池供电系统。
而且即使系统不上电，程序不执行时，锂电池也能保证芯片的正常运行，以备随时提供正确的时间。
方案二：本方案完全用软件实现数字时钟。
原理为：在单片机内部存储器设三个字节分别存放时钟的时、分、秒信息。
利用定时器与软件结合实现1秒定时中断，每产生一次中断，存储器内相应的秒值加1；若秒值达到60，则将其清零，并将相应的分字节值加1；若分值达到60，则清零分字节，并将时字节值加1；若时值达到24，则将十字节清零。
该方案具有硬件电路简单的特点。
但由于每次执行程序时，定时器都要重新赋初值，所以该时钟精度不高。
而且，由于是软件实现，当单片机不上电，程序不执行时，时钟将不工作。
基于硬件电路的考虑，本设计采用方案二完成数字时钟的功能。
2.数码管显示方案方案一：静态显示。
所谓静态显示，就是当显示器显示某一字符时，相应的发光二极管恒定的导通或截止。
该方式每一位都需要一个8 位输出口控制。
静态显示时较小的电流能获得较高的亮度，且字符不闪烁。
但当所显示的位数较多时，静态显示所需的I/O口太多，造成了资源的浪费。
方案二：动态显示。
所谓动态显示就是一位一位的轮流点亮各个位，对于显示器的每一位来说，每隔一段时间点亮一次。
单片机课程设计数字钟实验报告
单片机课程设计：电子钟一、实现功能1、能够实现准确计时，以数字形式显示时、分、秒的时间。
2、小时以24小时计时形式，分秒计时为60进位，能够调节时钟时间。
3、闹钟功能，一旦走时到该时间，能以声或光的形式告警提示。
4、能够实现按键启动与停止功能。
5、能够实现整点报时功能。
6、能够实现秒表功能。
二、设计思路1、芯片介绍VCC：电源。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL 门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口，如下表所示：口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
单片机6位数码管显示24小时
项目编号
EX6_4
项目名称
6位数码管显示24小时
班级
楼宇081
小组
SETB TR0
LOOP:ACALLDISP
LP1:JBCTF0,LP2
SJMPLOOP
LP2:MOVTH0,#3CH
MOVTL0,#0B0H
DJNZR3,LOOP
MOVR3,#1
INC40H
MOVA,40H
CJNEA,#10,LOOP
MOV40H,#0
INC41H
MOVA,41H
CJNEA,#6,LOOP
END
MOV41H,#0
INC42H
MOVA,42H
CJNEA,#10,LOOP
MOV42H,#0
INC43H
MOVA,43H
CJNEA,#6,LOOP
MOV43H,#0
INC44H
MOVA,45H
CJNEA,#2,LP
MOVA,44H
CJNEA,#4,LOOP
CLRA
MOV44H,A
MOV45H,A
SJMPLOOP
CJNEA,#0BFH,NEXT3
RET
TIMER0:MOVTH0,#3CH
MOVTL0,#0B0H
DJNZR3,T_END
MOVR3,#1
SETB00H
T_END:RETI
DELAY:MOV R7,#10
DL1:MOV R6,#249
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机课程设计报告书课题： 6 位数显频率计数器院（系）：机电工程学院专业：机械设计制造及其自动化姓名：学号：2014年1月14日目录一、前言----------------------------------------------------1.1、课程设计任务------------------------------------------------1.2、课程设计任务完成要求------------------------1.3、设计目的-----------------------------------------------------二、方案提出与论证-------------------------------------2.1频率测量原理与方法-----------------------------------三、系统硬件设计----------------------------------------3.1电路原理图总图-------------------------------------------------3.1.1电源供电电路--------------------------------------------------3.1.2 单片机时钟电路----------------------------------------------3.1.3单片机复位电路-----------------------------------------------3.1.4显示及驱动电路-----------------------------------------------3 .2 AT89C51单片机芯片的功能及其参数------------------四、系统软件设计----------------------------------------4.1软件流程图-------------------------------------------------------4.2程序调试及误差分析-------------------------------------------五、制作PCB板及焊接元件调试--------------------六、元器件明细表----------------------------------------七、实验总结-------------------------------八、参考文献----------------------------------------------题目四：6位数显频率计数器一前言数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。
在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，会被经常使用到。
1.1、课程设计任务任务要求: 1、要求能够对0－25KHZ的脉冲信号频率进行准确计数，计数误差不超过±2HZ。
2、计数的频率结果通过6位动态数码管显示出来。
分析：本课程设计主要任务是设计一个频率计数器，其主要功能如下：利用AT89C51单片机的T0、T1的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过6位动态数码管显示出来。
要求能够对0－25KHZ的信号频率进行准确计数，计数误差不超过±2HZ。
1.2、课程设计任务完成要求1、根据题目要求设计控制系统。
2、完成硬件系统的制作。
3、完成软件的编写及调试（先用PROTEUS软件仿真）。
4、完成的控制系统能达到题目的要求。
5、完成2000字以上的课程设计报告1.3、设计目的：A、熟悉和掌握51单片机的原理、结构和应用；B、用PROTEL进行电路的设计,进一步了解相关软件的功能以及设计的一些规则;C、熟悉用C语言进行程序设计的一般方法、步骤和应用；D、积极发扬团队精神和集体荣誉感，互相协作、互相帮助；E、熟悉电路的调试的接线方法和调试方法及其原理F、锻炼自己的实践和动手能力，为以后能更快的投入工作而做准备；二、方案提出与论证2.1频率测量原理与方法方案一：直接测频法。
把被测频率信号经过脉冲形成电路后加到闸门的一个输入端，只有在闸门开通时间1秒内，被计数的脉冲被送到计数器进行计数。
设计数器的值为N，由频率定义式计算得到被测信号频率为f＝N/T=N。
方案二：测量周期法。
将被测量信号经过过零检测后转换成方波信号，利用单片机查询两个下降沿，在此期间根据晶体振荡器产生的时钟经过12分频的脉冲送计数器进行计数，设计数值为N，送入计数器的时钟周期为T,则得被测量信号的周期值为NT，然后取其倒数即为被测量信号的频率(1/NT) 。
理论上分析：采用直接测频法在测量低频段信号时的相对测量误差较大，但在高频段测量信号的频率有较高的精度。
如果采用测频法测量低频段频率信号，要想提高精确度，势必会大幅度增加闸门开通时间T，时效性较差。
相反，采用测量信号周期然后取其倒数的方法在低频段测量时精度很高。
但是本题目要求误差为±2HZ，经过试验分析，加上必要的软件编程的措施，可以直接用高频的测法，在高频段，误差与示波器的显示频率基本一致，低频时，误差小于±0.5HZ，满足题目的要求！52单片机中断的进入都是需要一定的时间的，如果我们没有把这个考虑进去，直接进行软件的设计，误差达到了±20HZ。
不满足题目的要求！因而在编程的时候，把中断事件也考虑进去！这样可以使得误差减小！三、系统硬件设计3.1电路原理图总图3.1.1电源供电电路3.1.2 单片机时钟电路如图所示是采用内部振荡方式使8052单片机产生时钟信号，在单片机芯片的X1和X2引脚两端跨接石英晶体振荡器和两个电容构成稳定的自激振荡电路，其中电容对振荡频率起微调作用。
晶振频率为12MHZ。
3.1.3单片机复位电路复位是单片机的初始化操作。
其功能是使CPU从0000H单元开始执行程序。
除了使系统正常初始化外，当程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需要按复位键重新启动。
如图为按键手动复位方式，通过复位端经电阻和电源+5V接通实现复位功能，兼备上电复位功能。
3.1.4显示及驱动电路共阳四位LED数码管三极管放大电路10K上拉电阻驱动电路该系统采用两个四位 LED共阳极显示器动态显示6位数。
当某一字段发光二极管的阴极极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
要使数码管正常发光一般都要加驱动电路，不加驱动电路是很暗的（特别是共阴极数码管）。
经计算本次设计需采用上拉电阻+三极管放大器来驱动整个发光电路，在三极管基极加以分压限流电阻，以防止数码管因电流过大而烧坏。
确保了试验器件的安全。
3 .2 AT89C51单片机芯片的功能及其参数AT89C51是一个有40个引脚的芯片，引脚配置如下图所示。
与8031相比，AT89C51自带4K的ROM和128B的RAM，因此编写中小型系统就无需任何硬件进行扩展。
AT89C51引脚配置AT89C51芯片的40个引脚功能为：VCC：电源电压。
GND：接地。
RST：复位输入。
当RST变为高电平并保持2个机器周期时，所有I/O引脚复位至“1”。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡放大器的输出。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
P0口：8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：8位双向I/O口。
引脚P1.2～P1.7提供内部上拉，当作为输入并被外部下拉为低电平时，它们将输出电流，这是因内部上拉的缘故。
P1.0和P1.1需要外部上拉，可用作片内精确模拟比较器的正向输入（AIN0）和反向输入（AIN1），P1口输出缓冲器能接收20mA电流，并能直接驱动LED显示器；P1口引脚写入“1”后，可用作输入。
在闪速编程与编程校验期间，P1口也可接收编码数据。
P2口：带内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL 门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：引脚P3.0～P3.7为带内部上拉的双向I/0引脚。
P3口的输出缓冲器能接收20mA的灌电流；P3口写入“1”后，内部上拉，可用输入。
P3口也可用作特殊功能口，其功能见表1。
P3口同时也可为闪速存储器编程和编程校验接收控制信号。
表3-1 P3口特殊功能P3口引脚特殊功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 （外部中断0）P3.3 （外部中断1）P3.4 T0（定时器0外部输入）P3.5 T1（定时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）四、系统软件设计4.1软件流程图1 设计思路及原理单片机当工作方式寄存器TMOD的C/T位=1时为计数方式，多路开关与定时器0的外部引脚连通，外部计数脉冲由引脚输入。
