激光振镜场镜原理(精)
激光振镜场镜原理（精）
激光振镜场镜原理（精）光纤激光器原理：光纤激光器主要由泵浦源，耦合器，掺稀土元素光纤，谐振腔等部件构成。
泵浦源由一个或多个大功率激光二极管阵列构成，其发出的泵浦光经特殊的泵浦结构耦合入作为增益介质的掺稀土元素光纤，泵浦波长上的光子被掺杂光纤介质吸收，形成粒子数反转，受激发射的光波经谐振腔镜的反馈和振荡形成激光输出。
光纤激光器特点光纤激光器以光纤作为波导介质，耦合效率高，易形成高功率密度，散热效果好，无需庞大的制冷系统，具有高转换效率，低阈值，光束质量好和窄线宽等优点。
并且，光纤激光器的谐振腔内无光学镜片，具有免调节、免维护、高稳定性的优点；超长的工作寿命和免维护时间，平均免维护时间在10万小时以上。
光纤激光器原理图1:峰值功率：脉冲激光器，顾名思义，它输出的激光是一个一个脉冲，每单个脉冲有一个持续时间，比如说 10 ns(纳秒)，一般称作单个脉冲宽度，或单个脉冲持续时间，我们用 t 表示。
这种激光器可以发出一连串脉冲，比如，1 秒钟发出10 个脉冲，或者有的就发出一个脉冲。
这时，我们就说脉冲重复(频)率前者为 10，后者为 1，那么，1 秒钟发出 10 个脉冲，它的脉冲重复周期为 0.1 秒，而 1 秒钟发出 1 个脉冲，那么，它的脉冲重复周期为 1 秒，我们用 T 表示这个脉冲重复周期。
如果单个脉冲的能量为 E ，那么 E/T 称作脉冲激光器的平均功率，这是在一个周期内的平均值。
例如， E= 50 mJ(毫焦)， T = 0.1 秒，那么，平均功率 P 平均 = 50 mJ/0.1 s = 500 mW 。
如果用E 除以t ，即有激光输出的这段时间内的功率，一般称作峰值功率(peak power)，例如，在前面的例子中 E = 50 mJ, t = 10 ns,P 峰值= 50 ×10^(-3)/[10×10^(-9)] = 5×10^6 W = 5 MW(兆瓦)，由于脉冲宽度 t 很小，它的峰值功率很大。
激光振镜工作原理
重复精度
< 22μrad
动态性能
零点漂移 增益漂移
30μrad/K 80ppm/K
8 小时期漂移
< 0.3mrad, 加上增益和零点漂移带来的温漂
典型扫描角度
±0.35rad
光学性能
增益误差 零点偏置
< 5mrad < 5mrad
非线性
< 3.5mrad
接口
模拟式打标头 数字式打标头
±4.8 V XY2-100 标准
激光振镜工作原理
激光打标设备的核心是激光打标控制系统和激光打标头，因此，激光打标的发展历程 就是打标控制系统和激光打标头的发展过程。从 1995 年起，在激光打标领域就经历了大 幅面时代、转镜时代和振镜时代，控制方式也完成了从软件直接控制到上下位机控制到实 时处理、分时复用的一系列演变，如今，半导体激光器、光纤激光器、乃至紫外激光的出 现和发展又对光学过程控制提出了新的挑战,振镜式激光打标头(振镜式扫描系统)是最新产 品。1998 年，振镜式扫描系统在中国的大规模应用开始到来。所谓振镜，又可以称之为电 流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计 算机控制的-5V—5V 或-10V－+10V 的直流信号取代，以完成预定的动作。同转镜式扫描 系统相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机 被伺服电机所取代，在这套控制系统中，位置传感器的使用和负反馈回路的设计思路进一 步保证了系统的精度，整个系统的扫描速度和重复定位精度达到一个新的水平。
115x95x95
143x123x113
80×54×33
说明： 1)上述数字打标头的激光波长为 1064nm、532nm 或 10.6um。其它波长可以定做。 2)打标面积取决于场镜，标准配置通常是 STY-1064-110-160(1064nm)、STY-532-110-160 (532nm)或 STSL-10.6-105-149(10.6um)。也可以是其它打标面积的场镜。 3)上述数字打标头的入射光斑直径是 10mm，也可以提供其它入射光斑的数字打标头。 4)打标软件 LMC、SamLight 等可以用来控制这些打标头。 激光飞行打标头

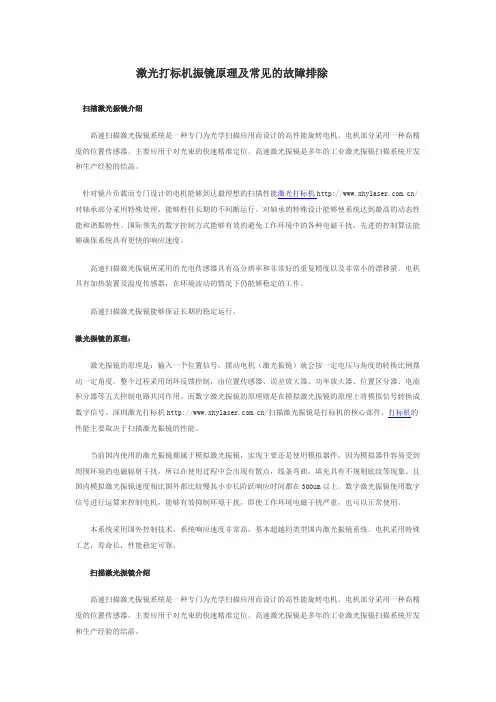

激光打标机振镜原理及常见的故障排除
激光打标机振镜原理及常见的故障排除扫描激光振镜介绍高速扫描激光振镜系统是一种专门为光学扫描应用而设计的高性能旋转电机。
电机部分采用一种高精度的位置传感器。
主要应用于对光束的快速精准定位。
高速激光振镜是多年的工业激光振镜扫描系统开发和生产经验的结晶。
针对镜片负载而专门设计的电机能够到达最理想的扫描性能激光打标机/对轴承部分采用特殊处理，能够胜任长期的不间断运行。
对轴承的特殊设计能够使系统达到最高的动态性能和谐振特性。
国际领先的数字控制方式能够有效的避免工作环境中的各种电磁干扰，先进的控制算法能够确保系统具有更快的响应速度。
高速扫描激光振镜所采用的光电传感器具有高分辨率和非常好的重复精度以及非常小的漂移量。
电机具有加热装置及温度传感器，在环境波动的情况下仍能够稳定的工作。
高速扫描激光振镜能够保证长期的稳定运行。
激光振镜的原理：激光振镜的原理是：输入一个位置信号，摆动电机（激光振镜）就会按一定电压与角度的转换比例摆动一定角度。
整个过程采用闭环反馈控制，由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。
而数字激光振镜的原理则是在模拟激光振镜的原理上将模拟信号转换成数字信号。
深圳激光打标机/扫描激光振镜是打标机的核心部件，打标机的性能主要取决于扫描激光振镜的性能。
当前国内使用的激光振镜都属于模拟激光振镜，实现主要还是使用模拟器件，因为模拟器件容易受到周围环境的电磁辐射干扰，所以在使用过程中会出现有散点，线条弯曲，填充具有不规则底纹等现象。
且国内模拟激光振镜速度相比国外都比较慢其小步长阶跃响应时间都在300um以上。
数字激光振镜使用数字信号进行运算来控制电机，能够有效抑制环境干扰，即使工作环境电磁干扰严重，也可以正常使用。
本系统采用国外控制技术，系统响应速度非常高，基本超越同类型国内激光振镜系统。
电机采用特殊工艺，寿命长，性能稳定可靠。
扫描激光振镜介绍高速扫描激光振镜系统是一种专门为光学扫描应用而设计的高性能旋转电机。
激光器_振镜_构成_准直径_场镜_概述及解释说明
激光器振镜构成准直径场镜概述及解释说明1. 引言1.1 概述激光器是一种能够产生高强度相干光的装置，广泛应用于科学研究、医疗、工业加工和通信等领域。
激光器的核心组件之一是振镜，它起到了控制激光束传输方向和准直度的重要作用。
而构成准直度场镜则在激光系统中起到进一步调整和修正激光束径向分布的关键角色。
1.2 文章结构本文将从三个方面对激光器、振镜以及构成准直度场镜进行深入讨论。
首先，在“2. 激光器”部分，我们将介绍激光器的定义、原理，并对其按照特定标准进行分类。
接着，在“3. 振镜”部分，我们将详细解释振镜的作用原理，并列举常见类型和结构形式。
最后，在“4. 构成准直度场镜”部分，我们将深入探讨构成准直度场镜的定义、作用以及设计特点，并展示它在实际激光系统中的应用情况。
1.3 目的本文的目的是对激光器、振镜和构成准直度场镜进行全面介绍，以便读者能够了解它们的作用、原理和应用。
通过本文的阅读，读者将增加对激光器相关技术的认知，并对振镜和构成准直度场镜在激光系统中的重要性有更深刻的理解。
这对于从事激光领域研究或工程应用的人员来说，将提供宝贵的参考和指导。
2. 激光器2.1 定义和原理激光器是一种将非常纯净且高强度的光束产生出来的装置。
其基本工作原理是通过受激辐射过程实现的，利用外加能量使活性介质中的电子跃迁并产生光子放射。
2.2 激光器的分类根据不同的工作介质和发光方式，激光器可以分为多个类别。
常见的分类有气体激光器、固态激光器、半导体激光器等。
具体而言，它们包括二氧化碳激光器、氦氖激光器、Nd:YAG激光器、掺铒纤维激光器以及半导体二极管激光器等。
2.3 激光器的应用由于其特殊属性，激光器在众多领域中得到了广泛应用。
它们常被用于科学研究、医疗治疗、通信技术、材料加工等行业。
在科学领域中，激光技术被广泛应用于实验室研究、光谱学和物质分析等；在医疗领域中，激光器可用于手术切割、眼科治疗和皮肤美容等；在通信技术方面，激光器则可用于传输大量数据、光纤通信和激光雷达等；在材料加工领域中，激光器常被应用于精密切割、焊接和沥青路面打标记等。
激光振镜工作原理
激光振镜工作原理激光打标设备的核心是激光打标控制系统和激光打标头，因此，激光打标的发展历程就是打标控制系统和激光打标头的发展过程。
从1995年起，在激光打标领域就经历了大幅面时代、转镜时代和振镜时代，控制方式也完成了从软件直接控制到上下位机控制到实时处理、分时复用的一系列演变，如今，半导体激光器、光纤激光器、乃至紫外激光的出现和发展又对光学过程控制提出了新的挑战,振镜式激光打标头(振镜式扫描系统)是最新产品。
1998年，振镜式扫描系统在中国的大规模应用开始到来。
所谓振镜，又可以称之为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计算机控制的-5V—5V或-10V－+10V的直流信号取代，以完成预定的动作。
同转镜式扫描系统相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电机所取代，在这套控制系统中，位置传感器的使用和负反馈回路的设计思路进一步保证了系统的精度，整个系统的扫描速度和重复定位精度达到一个新的水平。
振镜扫描式打标头主要由XY扫描镜、场镜、振镜及计算机控制的打标软件等构成。
根据激光波长的不同选用相应的光学元器件。
相关的选件还包括激光扩束镜、激光器等。
其工作原理是将激光束入射到两反射镜（扫描镜）上，用计算机控制反射镜的反射角度，这两个反射镜可分别沿X、Y轴扫描，从而达到激光束的偏转，使具有一定功率密度的激光聚焦点在打标材料上按所需的要求运动，从而在材料表面上留下永久的标记，聚焦的光斑可以是圆形或矩形，其原理如右图所示。
在振镜扫描系统中，可以采用矢量图形及文字，这种方法采用了计算机中图形软件对图形的处理方式，具有作图效率高，图形精度好，无失真等特点，极大的提高了激光打标的质量和速度。
同时振镜式打标也可采用点阵式打标方式，采用这种方式对于在线打标很适用，根据不同速度的生产线可以采用一个扫描振镜或两个扫描振镜，与前面所述的阵列式打标相比，可以标记更多的点阵信息，对于标记汉字字符具有更大的优势。
激光振镜工作原理
激光振镜工作原理激光打标设备的核心是激光打标控制系统和激光打标头，因此，激光打标的发展历程就是打标控制系统和激光打标头的发展过程。
从1995年起，在激光打标领域就经历了大幅面时代、转镜时代和振镜时代，控制方式也完成了从软件直接控制到上下位机控制到实时处理、分时复用的一系列演变，如今，半导体激光器、光纤激光器、乃至紫外激光的出现和发展又对光学过程控制提出了新的挑战,振镜式激光打标头(振镜式扫描系统)是最新产品。
1998年，振镜式扫描系统在中国的大规模应用开始到来。
所谓振镜，又可以称之为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计算机控制的-5V—5V或-10V－+10V的直流信号取代，以完成预定的动作。
同转镜式扫描系统相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电机所取代，在这套控制系统中，位置传感器的使用和负反馈回路的设计思路进一步保证了系统的精度，整个系统的扫描速度和重复定位精度达到一个新的水平。
振镜扫描式打标头主要由XY扫描镜、场镜、振镜及计算机控制的打标软件等构成。
根据激光波长的不同选用相应的光学元器件。
相关的选件还包括激光扩束镜、激光器等。
其工作原理是将激光束入射到两反射镜（扫描镜）上，用计算机控制反射镜的反射角度，这两个反射镜可分别沿X、Y轴扫描，从而达到激光束的偏转，使具有一定功率密度的激光聚焦点在打标材料上按所需的要求运动，从而在材料表面上留下永久的标记，聚焦的光斑可以是圆形或矩形，其原理如右图所示。
在振镜扫描系统中，可以采用矢量图形及文字，这种方法采用了计算机中图形软件对图形的处理方式，具有作图效率高，图形精度好，无失真等特点，极大的提高了激光打标的质量和速度。
同时振镜式打标也可采用点阵式打标方式，采用这种方式对于在线打标很适用，根据不同速度的生产线可以采用一个扫描振镜或两个扫描振镜，与前面所述的阵列式打标相比，可以标记更多的点阵信息，对于标记汉字字符具有更大的优势。
振镜激光焊接工作原理
振镜激光焊接工作原理宝子们！今天咱们来唠唠振镜激光焊接这个超酷的技术，可有意思啦！振镜激光焊接啊，就像是一场超级精密的激光小舞会。
咱先来说说激光这部分。
激光就像是一个超级厉害的小光剑，它能量可集中了。
这个激光是从专门的激光发生器里跑出来的，就像小超人从基地出发一样。
这个激光束啊，它的能量密度特别高，高到啥程度呢？就像把好多好多力量都压缩到一个特别小的点上。
这小激光束打在要焊接的材料上，就开始发挥它的神奇魔力啦。
那振镜在这中间是干啥的呢？振镜啊，就像是一个超级灵活的小指挥家。
它可以快速地改变激光束的方向呢。
想象一下，振镜就像一个调皮的小精灵，拿着个魔法棒，这个魔法棒指挥着激光束到处跑。
它怎么指挥呢？通过快速地摆动镜片呀。
这镜片一动，激光束就听话地改变方向啦。
这样就能让激光束在焊接的材料表面快速地移动，就像小蜜蜂在花丛里快速地飞来飞去采蜜一样。
在焊接的时候呀，材料就像是两个要紧紧拥抱在一起的小伙伴。
激光束打在材料的连接部位，因为激光的高能量，就把材料给熔化了。
这时候就像是给这两个小伙伴之间铺上了一层热乎乎的、黏糊糊的胶水。
然后呢，当激光束移开，这熔化的材料就快速地冷却凝固，就把两个小伙伴紧紧地粘在一起啦，就像给它们来了个超牢固的拥抱。
振镜激光焊接还有一个很厉害的地方呢。
它能够很精准地控制焊接的路径。
比如说要焊接一些形状特别复杂的零件，像那种弯弯绕绕的小零件，振镜就能轻松搞定。
它可以让激光束按照事先设定好的路线走，就像小火车沿着铁轨跑一样，不会跑偏哦。
这就保证了焊接的质量特别好，不会这儿多焊一点，那儿少焊一点的。
而且啊，振镜激光焊接的速度还挺快的呢。
它不像传统的焊接方法，磨磨蹭蹭的。
它就像一阵小旋风，“嗖”的一下就把焊接工作完成了。
这在工业生产里可太重要啦，能够节省好多好多时间呢。
就好比大家一起赛跑，振镜激光焊接这个选手那是一路飞奔，把其他的焊接方法远远地甩在后面。
不过呢，振镜激光焊接也不是随随便便就能玩得转的。
振镜激光原理
振镜激光原理
振镜激光的原理很简单。
当激光束在一个晶体中的传播方向垂直于晶体表面时，由于晶体表面有许多小台阶，其中的电子可以沿台阶从上向下跃迁到价带。
在价带，电子能量降低到与原来能级间能量差的数值，当它跃迁到导带时，就会产生辐射。
例如，波长为1040nm的激光可以通过一个长而窄的石英晶体进行传播，该晶体有4个能级。
每个能级都包含2个电子，每个电子从低能级跃迁到高能级需要一个能量差（即一个电子从基态向激发态跃迁时所需的能量）。
因此，当激光束在晶体中传播时，它可
以吸收一个光子并将其激发到更高能级中去。
这个光子能量为1.12eV。
如果我们把一个与晶体表面平行的平面镜贴在晶体的
表面上，它就可以使这些小台阶保持垂直状态，这样，激光束就不会与晶体表面发生相互作用，也不会被吸收掉。
激光束在传播过程中没有能量损失。
如果在晶体中添加一些杂质（例如金）或引入一些吸收边（例如吸收边超过1.18eV），这些杂质或吸收边就可以使激光束被限制在很窄的频率范围内。
—— 1 —1 —。
激光器场镜的作用及原理
激光器场镜的作用及原理以下是激光器场镜的作用及原理：**作用：**- **聚焦激光束**- 使从激光器发出的平行激光束在工作平面上聚焦成一个很小的光斑，从而提高激光功率密度，这对于激光加工（如切割、雕刻、焊接等）至关重要。
例如在激光切割金属时，聚焦后的高功率密度光斑可以快速熔化和汽化金属材料，实现高效的切割。
- **控制加工区域**- 决定了激光在工作平面上的作用范围。
通过选择不同焦距的场镜，可以调整加工区域的大小和形状，满足不同加工工艺和工件尺寸的需求。
比如，在精细雕刻中，可能需要使用短焦距场镜来获得较小的加工区域，从而实现高精度的雕刻；而在大面积的激光打标中，则可能使用长焦距场镜来覆盖较大的工作区域。
- **优化能量分布**- 有助于使激光能量在聚焦光斑内均匀分布。
均匀的能量分布可以提高加工质量，避免局部过热或能量不足的情况。
例如在激光淬火过程中，均匀的能量分布可以使材料表面均匀地硬化，提高材料的耐磨性和强度。
**原理：**- **几何光学原理**- 基于光线的折射和反射定律。
场镜通常是一个凸透镜，根据凸透镜的成像规律，平行于主光轴的光线通过凸透镜后会会聚于焦点。
在激光系统中，激光器发出的激光束可以近似看作平行光，当这些平行光通过场镜时，光线会发生折射并会聚到焦点上，从而实现聚焦的效果。
从波动光学的角度来看，激光是一种电磁波，场镜的作用是改变激光波前的曲率，使激光束在传播过程中逐渐会聚。
- **焦平面与工作距离**- 场镜的焦距决定了焦平面的位置，而焦平面就是激光束聚焦最清晰的平面。
工作距离是指从场镜到焦平面的距离。
在实际应用中，需要根据工件的位置和加工要求来选择合适焦距的场镜，以确保激光束能够准确地聚焦在工件表面上。
例如，对于较厚的工件，如果需要在工件内部进行加工（如激光焊接厚板），就需要选择较长焦距的场镜，以保证有足够的工作距离使激光能够聚焦在焊接部位。
振镜的原理
振镜的原理振镜是一种利用回波信号进行测量的装置，常用于雷达、激光测距等领域。
振镜的原理基于光的反射和折射，通过改变光的方向和路径，实现信号的反射、聚焦等操作。
振镜的工作原理涉及到光学、机械和控制三个层面。
首先，振镜内部通常含有一个可移动的镜面，它可以通过机械装置驱动进行旋转或倾斜。
其次，振镜上方通常有一个光源，例如激光器，它发出光束并照射到振镜上。
最后，振镜上方还通常有一个光探测器，用于接收光束的反射信号。
当光束照射到振镜表面时，根据光的折射和反射定律，光束会发生折射或反射现象。
振镜上的可移动镜面可以通过机械装置调整其倾斜角度，从而改变光的方向。
当镜面倾斜时，光束会发生偏折，其方向和角度由振镜的旋转角度决定。
通过控制振镜的机械装置，可以使光束的方向和路径发生变化。
例如，当振镜以一定的速度和频率旋转时，光束可以扫描一个区域。
光束照射到目标物体上后，会被物体反射回来。
振镜上的光探测器可以接收这些反射信号，进而测量光的强度、时间延迟等参数。
振镜的原理还可以应用于激光测距。
当激光束照射到目标物体上后，反射回来的光信号会被振镜的倾斜角度所影响。
通过测量光束的入射角度和反射角度之间的差异，可以计算出目标物体与振镜之间的距离。
这种原理可以用于测量远距离，例如雷达测距中的目标距离。
需要指出的是，振镜的原理也与光的特性密切相关。
光在空气和其他介质中传播时，会按照光的波纹特性发生折射和反射。
因此，在实际应用中，需要根据不同的介质和光源特性来优化振镜的设计和控制。
总结起来，振镜的原理基于光的反射和折射现象，通过改变光的方向和路径，实现信号的反射、聚焦等操作。
振镜的工作原理涉及到光学、机械和控制三个层面，通过控制振镜的机械装置，可以使光束的方向和路径发生变化。
这种原理可以应用于雷达、激光测距等领域，实现目标检测和测距的功能。
总之，振镜的原理是一种基于光学和机械的测量装置，通过改变光束的方向和路径，实现信号的反射、聚焦等操作。
振镜工作原理
振镜工作原理振镜是一种常见的光学器件，广泛应用于激光技术、光通信、光刻技术等领域。
它通过控制反射镜的振动来实现光束的定位和调节。
振镜的工作原理主要包括振动驱动、反射控制和精密定位三个方面。
首先，振镜的振动驱动是实现其工作的基础。
通常采用压电陶瓷或电磁驱动的方式，通过施加电压或电流来产生力，从而驱动反射镜振动。
压电陶瓷振镜利用压电效应，当施加电压时，陶瓷材料会产生形变，从而引起反射镜的振动。
电磁驱动振镜则是利用电磁力的作用，通过控制电流的方向和大小来驱动反射镜振动。
这样的振动驱动方式能够实现高频率、高精度的振动，从而满足不同应用场景对振镜的要求。
其次，振镜的反射控制是实现光束定位和调节的关键。
通过控制振镜的振动频率、幅度和方向，可以实现光束的精确定位和调节。
例如，在激光技术中，振镜可以实现激光束的扫描和聚焦，从而实现对物体的加工和成像。
在光通信中，振镜可以实现光束的定向传输和接收，提高光通信系统的传输效率和稳定性。
因此，通过对振镜的反射控制，可以实现对光束的精密处理和调节。
最后，振镜的精密定位是保证其工作稳定性和可靠性的重要因素。
振镜通常需要在微米甚至纳米级别上进行精确定位，以满足不同应用场景对光束的精密处理要求。
通过采用高精度的传感器和控制系统，可以实现对振镜位置的实时监测和调节，保证其在工作过程中的稳定性和可靠性。
同时，精密定位也能够提高振镜的工作效率和精度，满足不同应用场景对光束处理的高要求。
总的来说，振镜的工作原理主要包括振动驱动、反射控制和精密定位三个方面。
通过对这些方面的深入理解和掌握，可以更好地应用振镜技术，满足不同领域对光束处理的需求，推动光学技术的发展和应用。
振镜工作原理
振镜工作原理
振镜工作原理指的是利用振荡器将作用于振镜上的正弦信号电压转换为振动，从而使振镜上的反射角度发生周期性变化的原理。
振镜一般采用一块呈矩形形状的反射镜面固定在机械结构上，通过振荡器产生的电信号驱动振镜的机械结构，使之在一个固定区间内做周期性的振动。
具体来说，振镜工作原理包括以下步骤：
1. 振镜机械结构固定：振镜的反射镜面通常固定在一个受约束的机械结构上，确保振镜在振动时能够在一个固定区间内运动。
2. 振镜受到电信号驱动：振荡器会产生一个正弦信号电压，该信号与振镜的机械结构连接，通过电信号传递给振镜。
这个电信号的频率和振荡器的设计相关，会决定振镜的振动频率。
3. 振镜反射角度变化：振镜受到电信号的驱动后，其机械结构会随电信号的变化而振动。
振镜的振动会导致反射角度的周期性变化，从而实现对反射光束的定向控制。
4. 控制源信号：通过调整振荡器产生的电信号的频率和振幅等参数，可以控制振镜的振动速度和振幅大小，从而进一步调整振镜的反射角度变化。
振镜工作原理的核心是利用电信号驱动机械结构振动，进而控制反射镜面的角度变化。
这种振镜可应用于光学仪器、摄像机、投影仪等设备中，用于扫描、调节反射角度或实现二维或三维成像等功能。
激光投影仪振镜原理
激光投影仪振镜原理全文共四篇示例，供读者参考第一篇示例：激光投影仪是一种利用激光技术进行投影的设备，它可以将激光光束通过透镜系统投射到屏幕上，实现高清晰度、高亮度的影像显示。
而激光投影仪中的振镜是起到很重要作用的一个部件，它能够有效控制和调节激光的投影方向和范围，使得投影效果更为精准和清晰。
激光投影仪的核心部件之一就是振镜，它是一种能够在电磁场的作用下进行振动的光学元件。
其原理主要是通过电磁感应作用，使得振镜在不同电磁场的激励下发生振动，并调整激光光束的投射方向和角度。
振镜通常由镜片、驱动器和反射器组成，具有高精度和高速度的运动性能。
振镜的工作原理可以简单概括为以下几个步骤：通过对振镜施加电流或电压信号，驱动器产生电磁场，使得振镜在电磁场的作用下发生振动。
振镜上的反射器通过振动将激光光束反射到不同的方向。
调节电磁场的强度和频率，可以控制振镜的振动频率和幅度，从而达到精确调整激光光束的投影方向和范围的目的。
在激光投影仪中，振镜的作用是非常关键的，它可以帮助实现激光光束的扫描和定位，使得投影效果更为清晰和准确。
而且，振镜具有高速度和高精度的优点，可以快速响应信号，实现高速振动和高精度的定位，适用于需要快速切换和动态调整投影角度的场合。
在激光投影仪应用中，振镜还可以用于实现全息投影、3D投影、游戏互动等功能，为用户带来更加多样化和丰富的投影体验。
振镜还可以实现多光束合成、叠加和混合投影，将不同的光束投射到不同位置，实现更加独特和个性化的投影效果。
激光投影仪振镜原理是通过电磁感应作用实现振动，控制和调节激光光束的投射方向和角度，实现高精度、高速度的光束调整和投影效果。
振镜在激光投影仪中扮演着非常重要的角色，是实现高清晰、高亮度、多功能投影的关键技术之一。
随着激光技术和振镜技术的不断发展和完善，激光投影仪将会在未来的应用领域中发挥更加重要和广泛的作用。
第二篇示例：激光投影仪是一种先进的投影技术，使用激光作为光源，通过激光振镜来控制光束的方向和强度，从而实现高清晰度的投影效果。
振镜的原理
振镜的原理(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除振镜的原理：振镜:是一种特殊的摆动电机 ,基本原理是通电线圈在磁场中产生力矩 ,但与旋转电机不同 ,其转子上通过机械纽簧或电子的方法加有复位力矩 ,大小与转子偏离平衡位置的角度成正比 ,当线圈通以一定的电流而转子发生偏转到一定的角度时 ,电磁力矩与回复力矩大小相等 ,故不能象普通电机一样旋转 ,只能偏转 ,偏转角与电流成正比 ,与电流计一样 ,故振镜又叫电流计扫描振镜,常简称为扫描振镜.振镜的原理是：输入一个位置信号，摆动电机（振镜）就会按一定电压与角度的转换比例摆动一定角度。
整个过程采用闭环反馈控制，由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。
模拟振镜容易受到周围环境的电磁辐射干扰，所以在使用过程中会出现有散点，线条弯曲，填充具有不规则底纹等现象。
数字振镜使用数字信号进行运算来控制电机，能够有效抑制环境干扰，即使工作环境电磁干扰严重，也可以正常使用。
激光扫描振镜工作原理：一束激光被两片扫描振镜反射，并且通过一片聚焦镜。
振镜片在马达的带动下高速的来回延轴旋转,达到改变激光光束路径的目的。
在大多数情况下,最高偏转角镜是+12.5°(+10°往往是一个较安全范围)入射角不能偏于45°。
镜片1（X轴）的宽度是由光束的直径所决定的。
镜片2（y轴）的宽度应该等于振镜1的长度。
镜片2的长度就是光束打在第二个镜片上时同S1的距离，和最大入射角q。
光斑尺寸光斑尺寸下限d (1/e2 亮度直径) 相对于激光光束直径‘D’ (1/e2)是d = 13.5QF/D mm例如：一束TEM00(Q=1) 的直径是13.5mm(1/e2)用一个焦距100mm的理想聚焦镜片，焦距出来的点的直径是100mm（带入一个实际数值Q=1.5, 焦斑尺寸应该是150um.）光的速度和光学畸变可导致聚焦点大小都大于最低衍射值。
振镜的工作原理
振镜的工作原理一、激光打标的发展过程：激光打标机的核心是激光打标控制系统和激光打标头，因此，激光打标机的发展历程就是激光打标控制系统和激光打标头的发展过程。
从1995年起，在激光打标机领域就经历了大幅面时代、转镜时代和振镜时代，控制方式也完成了从软件直接控制到上下位机控制到实时处理、分时复用的一系列演变，如今，半导体激光机、光纤激光机、乃至紫外激光机的出现和发展又对光学过程控制提出了新的挑战——振镜式激光打标头(振镜式扫描系统)是最新产品。
1998年，振镜式扫描系统在中国的大规模应用开始到来。
所谓振镜，又可以称之为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计算机控制的-5V —5V或-10V－+10V的直流信号取代，以完成预定的动作。
同转镜式扫描系统相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电机所取代，在这套控制系统中，位置传感器的使用和负反馈回路的设计思路进一步保证了系统的精度，整个系统的扫描速度和重复定位精度达到一个新的水平。
二、激光扫描原理：振镜扫描式打标头主要由XY扫描镜、场镜、振镜及计算机控制的打标软件等构成。
其工作原理是将激光束入射到两反射镜（扫描镜）上，用计算机控制反射镜的反射角度，这两个反射镜可分别沿X、Y轴扫描，从而达到激光束的偏转，使具有一定功率密度的激光聚焦点在打标材料上按所需的要求运动，从而在材料表面上留下永久的标记，聚焦的光斑可以是圆形或矩形.南京波长光电科技有限公司武汉事业部提供的扫描反射镜，具有99.5%以上的反射率，每片的尺寸根据激光光束的大小计算。
相对于两轴扫描镜，一般Y反射镜比X反射镜尺寸更大些，X反射镜是扫描到Y反射镜，而不是直接扫描到物体。
其原理如下图所示在振镜扫描系统中，可以采用矢量图形及文字，这种方法采用了计算机中图形软件对图形的处理方式，具有作图效率高，图形精度好，无失真等特点，极大的提高了激光打标机的质量和速度。
激光精密设备振镜的工作原理讲解
激光精密设备振镜的工作原理
一、教学目标
掌握激光精密设备振镜的工作原理
二、激光精密设备振镜的工作原理
振镜的原理是：输入一个位置信号，摆动电机（振镜）就会按一定电压与角度的转换比例摆动一定角度。
整个过程采用闭环反馈控制，由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。
一束激光被两片扫描振镜反射，并且通过一片聚焦镜。
振镜片在马达的带动下高速的来回延轴旋转,达到改变激光光束路径的目的。
在大多数情况下,最高偏转角镜是+12.5°(+10°往往是一个较安全范围)入射角不能偏于45°。
课堂小结
本次课学习了激光精密设备振镜的工作原理,振镜的工作原理就是输入一个位置信号，摆动电机（振镜）就会按一定电压与角度的转换比例摆动一定角度。
练一练
1、振镜的工作原理是？
答：一束激光被两片扫描振镜反射，并且通过一片聚焦镜。
振镜片在马达的带动下高速的来回延轴旋转,达到改变激光光束路径的目的。
2、下列是振镜的闭环反馈控制电路的是？(ABCD)
A差放大器、
B功率放大器
C位置区分器
D电流积分器。
激光投影仪振镜原理
激光投影仪振镜原理
激光投影仪振镜原理主要基于光学反射和机械振动原理。
激光投影仪利用激光产生的高度聚焦光束来投射图像，其中振镜是关键组件，负责反射激光束在特定方向上运动。
以下是激光投影仪振镜原理的详细步骤：
1. 激光产生：激光投影仪首先使用激光器（如半导体激光器）产生一束单色、高亮度的激光光束。
2. 光束反射：激光光束经过反射镜（振镜）反射，形成XY平面的运动。
振镜通常由两个反射镜组成，分别控制激光光束在X和Y方向上的运动。
3. 偏转控制：振镜反射激光光束的过程中，通过控制反射镜的偏转角度，实现激光光束在不同方向上的扫描。
偏转角度与电流成正比，从而实现激光图案的绘制。
4. 运动方式：激光振镜有两种基本的运动方式：跳转运动和打标运动。
跳转运动过程中，轴移动到要加工的位置，激光呈关闭状态，不影响轨迹的加工，因此可以以很大的速度运动。
打标运动过程中，激光呈开启状态，进行轨迹的加工，用户需要根据实际加工要求设置合适的运动速度。
5. 响应速度与精度：激光振镜具有非常小的惯量和较小的负载，仅涉及两个小的反射镜片，使得系统响应非常快。
这有利于实现高精度的激光加工和动态激光展示效果。
通过以上原理，激光投影仪振镜能够将激光光束精确地投射到指定位置，实现图像、文字等内容的展示。
在娱乐、广告、激光秀等领域具有广泛的应用。
振镜工作原理
振镜工作原理
振镜工作原理是指利用电场的强弱改变来控制振动镜片的位置，从而实现光束的方向变化。
一般来说，振镜由一块平行板构成，其中一面镀有反射性材料，称为反射镜。
在反射镜后面，有一块平板作为参考，其位置可以通过电场进行调控。
具体工作原理如下：
1. 振镜的基本组成部分是一块薄的金属或陶瓷片。
这块材料应具有高弹性，以便能够振动。
2. 振镜的两个端口连接到外部电源，形成电场。
3. 当电场施加在振镜上时，电场的强弱会直接影响振镜的位移和角度。
4. 当电场施加在振镜上时，材料会发生形变，导致镜片的位置和角度发生微小变化。
5. 变化后的镜片会改变光束的方向，从而实现光束的反射或折射。
6. 通过改变电场的强弱和方向，可以控制振镜的位置和角度，从而实现精确的光束控制。
振镜的工作原理主要依赖于电场的效应，因此在实际应用中，需要用到电压控制振镜的位移和角度。
振镜广泛应用于光学系统中，如激光扫描、光纤通信和显示技术等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤激光器原理：光纤激光器主要由泵浦源，耦合器，掺稀土元素光纤，谐振腔等部件构成。
泵浦源由一个或多个大功率激光二极管阵列构成，其发出的泵浦光经特殊的泵浦结构耦合入作为增益介质的掺稀土元素光纤，泵浦波长上的光子被掺杂光纤介质吸收，形成粒子数反转，受激发射的光波经谐振腔镜的反馈和振荡形成激光输出。
光纤激光器特点光纤激光器以光纤作为波导介质，耦合效率高，易形成高功率密度，散热效果好，无需庞大的制冷系统，具有高转换效率，低阈值，光束质量好和窄线宽等优点。
并且，光纤激光器的谐振腔内无光学镜片，具有免调节、免维护、高稳定性的优点；超长的工作寿命和免维护时间，平均免维护时间在10 万小时以上。
光纤激光器原理图1:峰值功率：脉冲激光器，顾名思义，它输出的激光是一个一个脉冲，每单个脉冲有一个持续时间，比如说10 ns（纳秒），一般称作单个脉冲宽度，或单个脉冲持续时间，我们用t 表示。
这种激光器可以发出一连串脉冲，比如， 1 秒钟发出10 个脉冲，或者有的就发出一个脉冲。
这时，我们就说脉冲重复（频）率前者为10，后者为 1 ，那么， 1 秒钟发出10 个脉冲，它的脉冲重复周期为0.1 秒，而 1 秒钟发出 1 个脉冲，那么，它的脉冲重复周期为 1 秒，我们用T 表示这个脉冲重复周期。
如果单个脉冲的能量为E，那么E/T 称作脉冲激光器的平均功率，这是在一个周期内的平均值。
例如， E = 50 mJ（毫焦），T = 0.1 秒，那么，平均功率P平均= 50 mJ/0.1 s = 500 mW。
如果用 E 除以t ，即有激光输出的这段时间内的功率，一般称作峰值功率（peak power），例如，在前面的例子中 E = 50 mJ, t = 10 ns,P 峰值= 50 ×10^（-3）/[10 10×^（-9）] = 5 10×^6 W = 5 MW（兆瓦），由于脉冲宽度t 很小，它的峰值功率很大。
脉冲能量E=1mj 脉宽t=100ns 重复频率20-80K 脉冲持续时间T=1s/2k= ？秒平均功率P=E/T=0.001J/0.00005s=20WP 峰值功率=E/t激光的分类：激光按波段分，可分为可见光、红外、紫外、X 光、多波长可调谐，目前工业用红外及紫外激光。
例如CO2 激光器10.64um 红外激光, 氪灯泵浦YAG 激光器 1.064um 红外激光, 氙灯泵浦YAG 激光器1.064um 红外激光, 半导体侧面/端面泵浦激光器1.064um 红外激光。
激光器的种类分，可分为固体、气体、液体、半导体和染料等几种类型：（ 1 ）固体激光器一般小而坚固，脉冲辐射功率较高，应用范围较广泛。
如：Nd:YAG激光器。
Nd（钕）是一种稀土元素，YAG代表钇铝石榴石，晶体结构与红宝石相似。
（ 2 ）半导体激光器可以通过外加的电场、磁场、温度、压力等改变激光的波长，能将电能直接转换为激光能，所以发展迅速。
（ 3 ）气体激光器以气体为工作物质（主要为惰性气体），单色性和相干性较好，激光波长可达数千种，应用广泛。
气体激光器结构简单、造价低廉、操作方便。
在工农业、医学、精密测量、全息技术等方面应用广泛。
气体激光器有电能、热能、化学能、光能、核能等多种激励方式。
（ 4 ）以液体染料为工作物质的染料激光器于1966 年问世，广泛应用于各种科学研究领域。
现在已发现的能产生激光的染料，大约在500 种左右。
这些染料可以溶于酒精、苯、丙酮、水或其他溶液。
它们还可以包含在有机塑料中以固态出现，或升华为蒸汽，以气态形式出现。
所以染料激光器也称为“ 液体激光器” 。
染料激光器的突出特点是波长连续可调。
燃料激光器种类繁多，价格低廉，效率高，输出功率可与气体和固体激光器相媲美，应用于分光光谱、光化学、医疗和农业。
（ 5 ）红外激光器已有多种类型，应用范围广泛，它是一种新型的红外辐射源，特点是辐射强度高、单色性好、相干性好、方向性强。
（ 6 ）X 射线激光器在科研和军事上有重要价值，应用于激光反导弹武器中具有优势；生物学家用X 射线激光能够研究活组织中的分子结构或详细了解细胞机能; 用X 射线激光拍摄分子结构的照片, 所得到的生物分子像的对比度很高。
（7 ）化学激光器有些化学反应产生足够多的高能原子，就可以释放出大能量，可用来产生激光作用。
（8 ）自由电子激光器这类激光器比其他类型更适于产生很大功率的辐射。
它的工作机制与众不同，它从加速器中获得几千万伏高能调整电子束，经周期磁场，形成不同能态的能级，产生受激辐射。
光分为可见光和不可见光: 是根据人的肉眼是否能看到来划分的。
光的可见与不可见与光（或者说电磁波，光就是电磁波）的波长有关系，人眼能看到的电磁波的波长范围是400nm 到760nm ，400nm 左右的是紫色光，小于这个波长的人眼就看不到了，是紫外线。
760nm附件的是红色光，波长大于这个范围，人眼也感觉不到也就是红外线。
波长为380—780nm的电磁波为可见光。
可见光透过三棱镜可以呈现出红、橙、黄、绿、青、蓝、紫七种颜色组成的光谱。
红色光波最长，640—780nm；紫色光波最短，380—430nm。
红640—780nm橙640—610nm黄610—530nm绿505—525nm蓝505—470nm紫470—380nm肉眼看得见的是电磁波中很短的一段，从0.4-0.76 微米这部分称为可见光。
可见光经三棱镜分光后，成为一条由红、橙、黄、绿、青、蓝、紫七种颜色组成的光带，这光带称为光谱。
其中红光波长最长，紫光波长最短，其它各色光的波长则依次介于其间。
波长长于红光的（＞0.76 微米）有红外线有无线电波；波长短于紫色光的（＜0.4 微米）有紫外线常见的可见光有: 红光、紫光常用的是：红外和紫外，红外的如：YAG 灯泵浦，CO2，半导体侧面/端面泵浦，光纤激光依据释放能量的方式可分为：连续和脉冲激光，连续激光是以稳定、连续的光束释放出能量，如二氧化碳、CW 光纤激光器。
脉冲激光的能量是以脉冲的形式释放的，即激光能量在一个固定的（也有可调节的）时间内（脉冲宽度）释放出来（称为一个脉冲），而每个脉冲之间的时间是可控的，依据脉冲宽度，此类激光又可分为长脉冲激光（脉宽为毫秒级）和短脉冲激光（脉宽为纳秒级），近年又出现了皮秒激光（1 皮秒等于一万亿分之一秒（10E-12 秒）。
激光脉冲: 指的是脉冲工作方式的激光器发出的一个光脉冲，简单的说，好比手电筒的工作一样，一直合上按钮就是连续工作，合上开关立刻又关掉就是发出了一个“光脉冲”。
SCAPS 打标卡功能介绍：1. USB1.1-2.0 与ＰＣ连接，实时计算激光及振镜信号，在线网格校正2. 适用于几乎所有激光器（８位数字及2.5V/5V/10V 模拟输出）3. XY2-100 数字接口和XYZ 通道4. 6 路光隔离I/O, RS232 界面和用于飞行打标时光电编码器信号输入。
5. 通用二维打标6. XYZ 三维运动平台（硬件）7. 三维打标系统（软件）8. 双头及四头打标9. 脱机操作10. 远程维护振镜的原理：振镜: 是一种特殊的摆动电机, 基本原理是通电线圈在磁场中产生力矩, 但与旋转电机不同, 其转子上通过机械纽簧或电子的方法加有复位力矩, 大小与转子偏离平衡位置的角度成正比, 当线圈通以一定的电流而转子发生偏转到一定的角度时, 电磁力矩与回复力矩大小相等, 故不能象普通电机一样旋转, 只能偏转, 偏转角与电流成正比, 与电流计一样故振镜又叫电流计扫描振镜, 常简称为扫描振镜.振镜的原理是：输入一个位置信号，摆动电机（振镜）就会按一定电压与角度的转换比例摆动一定角度。
整个过程采用闭环反馈控制，由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。
模拟振镜容易受到周围环境的电磁辐射干扰，所以在使用过程中会出现有散点，线条弯曲，填充具有不规则底纹等现象。
数字振镜使用数字信号进行运算来控制电机，能够有效抑制环境干扰，即使工作环境电磁干扰严重，也可以正常使用。
激光扫描振镜工作原理：一束激光被两片扫描振镜反射，并且通过一片聚焦镜。
振镜片在马达的带动下高速的来回延轴旋转,达到改变激光光束路径的目的。
在大多数情况下,最高偏转角镜是+12.5 °（+10°往往是一个较安全范围）入射角不能偏于45°。
镜片1（X轴）的宽度是由光束的直径所决定的。
镜片2（y 轴）的宽度应该等于振镜1的长度。
镜片2 的长度就是光束打在第二个镜片上时同S1的距离，和最大入射角q。
光斑尺寸光斑尺寸下限 d （1/e2 亮度直径）相对于激光光束直径‘ D' （1/e2）是d = 13.5QF/D mm例如：一束TEM00（Q=1）的直径是13.5mm（1/e2）用一个焦距100mm的理想聚焦镜片，焦距出来的点的直径是100m（m带入一个实际数值Q=1.5, 焦斑尺寸应该是150um.）光的速度和光学畸变可导致聚焦点大小都大于最低衍射值。
大尺寸范围需要使用长焦距镜头。
相反的，这会导致更大的聚焦点，除非把光束直径大小，振镜大小，和镜头直径全部加大。
F-Theta 镜（平场聚焦镜）原理F-Theta 平场聚焦镜是激光打标机的重要配件之一，目的是将激光在整个工件标刻平面形成聚焦。
其性能指标主要有以下几条：1. 扫描范围。
镜头能扫描到的面积越大，当然越受使用者的欢迎。
但是如果一味的增加扫描面积，会带来很多的问题。
如光点变粗，失真加大等等。
2. 焦距（跟工作距离有一定关系，但是不等于工作距离）。
a. 扫描范围跟场镜焦距成正比扫描范围的加大，必然导致工作距离的加大。
工作距离的加长，必然导致激光能量的损耗。
b. 聚焦后的光斑直径跟焦距成正比。
当扫描面积达到一定的程度后，得到的光点直径很大，也就是说聚得不够细，激光的功率密度下降非常快（功率密度跟光斑直径的 2 次方成反比），不利于加工。
c. 由于F-Theta 场镜是利用的y'=f*的θ关系来工作的，而实际的θ和tg θ的值还是有区别的。
而且随着焦距 f 的加大，失真程度将越来越大。
3. 工作波长。
目前市场上使用的多半是1064nm 和10.6um 两种。
但是随着激光器的发展，532nm 和355nm 及266nm 的场镜也会有相应的应用。
场镜优劣主要评定系数：1,平面聚焦均匀性，整面聚焦越均匀，质量越好。
2,激光透过率，即功率损耗，激光透过率越强，功耗越低，表示质量越佳。
单片镜与双片镜。
