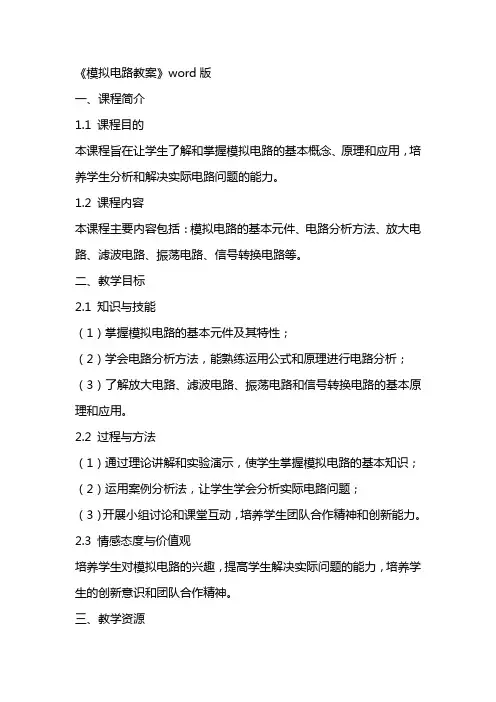

《模拟电路教案》word版
《模拟电路教案》word版一、课程简介1.1 课程目的本课程旨在让学生了解和掌握模拟电路的基本概念、原理和应用，培养学生分析和解决实际电路问题的能力。
1.2 课程内容本课程主要内容包括：模拟电路的基本元件、电路分析方法、放大电路、滤波电路、振荡电路、信号转换电路等。
二、教学目标2.1 知识与技能（1）掌握模拟电路的基本元件及其特性；（2）学会电路分析方法，能熟练运用公式和原理进行电路分析；（3）了解放大电路、滤波电路、振荡电路和信号转换电路的基本原理和应用。
2.2 过程与方法（1）通过理论讲解和实验演示，使学生掌握模拟电路的基本知识；（2）运用案例分析法，让学生学会分析实际电路问题；（3）开展小组讨论和课堂互动，培养学生团队合作精神和创新能力。
2.3 情感态度与价值观培养学生对模拟电路的兴趣，提高学生解决实际问题的能力，培养学生的创新意识和团队合作精神。
三、教学资源3.1 教材《模拟电路》教材，作者：，出版社：机械工业出版社，出版日期：2024年。
3.2 实验设备示波器、信号发生器、万用表、电子元件等。
四、教学方法4.1 理论讲解通过PPT、教材等教学手段，系统地讲解模拟电路的基本概念、原理和应用。
4.2 实验演示利用实验设备，进行电路演示，使学生更好地理解电路原理。
4.3 案例分析选取实际电路案例，引导学生运用所学知识进行分析。
4.4 小组讨论组织学生进行小组讨论，培养学生的团队合作精神和沟通能力。
4.5 课堂互动开展课堂提问、回答问题等活动，激发学生的学习兴趣。
五、教学评价5.1 过程评价通过课堂表现、作业完成情况、实验报告等评价学生的学习过程。
5.2 结果评价通过期末考试、课程设计等评价学生对模拟电路知识的掌握程度。
5.3 综合素质评价结合学生的团队合作精神、创新能力、解决问题能力等进行综合评价。
六、教学内容安排6.1 第一章：模拟电路的基本元件电阻电容电感半导体器件（二极管、晶体管）6.2 第二章：电路分析方法电压电流关系基本电路定律（欧姆定律、基尔霍夫定律）节点电压分析法网孔电流分析法6.3 第三章：放大电路放大电路的基本原理放大电路的类型（共射、共基、共集放大电路）放大电路的性能指标（增益、带宽、输入输出阻抗）六、教学内容安排七、教学进度计划7.1 第一周：课程简介与基本元件课程简介电阻、电容、电感的基本概念和特性7.2 第二周：电路分析方法电压电流关系基本电路定律节点电压分析法演示7.3 第三周：放大电路（一）放大电路的基本原理共射、共基、共集放大电路的介绍八、教学实践活动8.1 实验一：基本元件测量利用万用表测量电阻、电容、电感的参数8.2 实验二：电路分析法应用节点电压分析法与网孔电流分析法的实际应用8.3 实验三：放大电路设计与搭建设计并搭建一个简单的放大电路，观察放大效果九、教学辅导与答疑9.1 课后辅导安排固定的时间进行课后辅导，解答学生疑问9.2 线上答疑利用教学平台或，进行线上答疑9.3 小组讨论与交流鼓励学生在小组内讨论问题，共同解决问题十、教学效果预期10.1 知识掌握学生能熟练掌握模拟电路的基本概念、原理和应用10.2 技能培养学生能运用所学知识进行电路分析，解决实际问题10.3 综合素质提升学生通过实践活动，提高动手能力、团队合作精神和创新能力十一、教学评估与反馈11.1 定期评估定期进行课程评估，了解学生对模拟电路知识的掌握情况，及时调整教学方法和内容。
模拟电子技术课程设计题目
模拟电子技术课程设计题目题目一： 函数发生器设计任务和要求：1．能输出频率f ＝100 Hz ～1kHz 、1kHz ～10 kHz 两档，并连续可调的正弦波、三角波和方波：正弦波：峰一峰值V P-P ≈2V ；三角波：V P-P ≈6V ；方波：V P-P ≈12V 。
2． 能输出频率f ＝50Hz ～4kHz 并连续可调的锯齿波和矩形波：锯齿波：V P-P ≈4V ，负斜率连续可调。
矩形波：V P-P ≈12V ，占空比为50％～90％并连续可调。
3．设计压控振荡器控制电压范围1~10V ；振荡频率范围：f ＝500Hz ～5kHz ；测量输入电压与频率的关系，做出曲线。
设计提示：根据设计指标，先产生方波—三角波，再将三角波变换成正弦波。
在方波—三角波的基础上，进行锯齿波、矩形波和压控振荡器的设计。
题目二：低频信号发生及处理系统设计任务和要求：1) 用运算放大器为主要元件设计一个低频信号发生及处理电路。
2) 正弦信号发生单元的输出信号频率为500Hz ±10Hz ，输出电压有效值为20mV 。
3) 将20mV 的正弦信号变换为±20mV 的差模信号。
4) 将±20mV 的差模信号放大为10V 的单端输出的正弦信号。
5) 将10V 正弦信号变换为0~50mV 的矩形波信号，占空比q 在10%~90%范围内连续可调。
6) 将矩形波信号做比例积分运算，比例系数=10，积分时间常数=0.1设计提示：1）可采用电压跟随器及反相比例电路实现单端信号到差模信号的变换。
2）可参考仪用放大器的设计，将±20mV 的差模信号放大为10V 的单端输出的正弦信号。
3）将10V 正弦信号变换为0~50mV 的矩形波信号时可考虑用信号衰减及电平移动2个环节分步实现。
题目三 ：设计实现晶体管β值筛选器设计任务和要求：1．对PNP 和NPN 都适用。
2．当时输出<200Hz 的矩形波；当200<β300200<β<时输出>1000Hz 矩形波；当300>β时指示灯亮。
模拟电子技术课程设计——水温水位自动报警器
模拟电子技术课程设计——水温水位自动报警器模拟电子课程设计题目名称：姓名：学号：班级：信息与电子工程学院1． 设计任务：水温及水位自动监测报警器1.1 监视容器中水的加热过程： 设计一个模拟电路，要求模拟实现容器中水的加热过程，当容器中水温未达到沸点时，监视器报警灯红灯亮，提示水没烧开；当容器中水温达到沸点时，监视器报警灯绿灯亮，提示水已烧开。
1.2 监视容器中水位的升高过程： 设计一个模拟电路，要求模拟实现容器中水位的升高过程，当容器中的水位低于下限水位时，监视器报警灯单红灯亮；当容器中的水位到达下限及下限以上，并且在上限以下时，监视器报警灯不亮；当容器中的水位到达上限及上限以上时，监视器报警灯双红灯亮。
2．设计思路与说明 2.1 模拟水温检测系统2.1.1 水温监测实验原理及器材选用依据：热敏电阻是一种新型半导体感温元件，而正温度系数热敏电阻具有正的电阻温度特性，当温度升高时，电阻值升高；当温度降低时，电阻值减小，其阻值—温度特性曲线如图1所示。
热敏电上限水位 下限水位 上限水位信号 下限水位信号 水容器 加热器 水温信号 水温、水位检测系统示意图进水管阻的阻值—温度特性曲线是一条指数曲线，非线性较大，在实际使用中要进行线性化处理，但比较复杂，一般只使用线性度较好的一段，在试验中可用滑动变阻器模拟热敏电阻工作的过程。
实验中需要将变化的温度信号模拟成变化的电阻，为提高灵敏度，采用桥式电路，将变化的电阻信号转化成变化的电压信号输出。
因为温度的很小的变化，对阻值的影响较小，导致输出地电压信号变化很小，设备很难对微小的信号做出灵敏的反应，因此需要将小信号放大后进行处理，在这里，我采用了精密的仪表放大器来处理变化的电压信号。
当温度升高，达到沸点时，相应的热敏电阻升高到了一定的阻值，最终引起仪表放大器输出电压的变化，此时我需要选择出这个沸点电压，因此我选用了一个单限比较器，当放大器输出的电压值达到沸点时的电压时，电压比较器发生跳变引起输出点电位变化。
模电课程设计二阶有源带通滤波器
课程设计任务书学生姓名：XXX 专业班级：电信XX指导教师：曾刚工作单位：信息工程学院题目：有源带通滤波器初始条件：具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、设计一个有源带通滤波器。
2、通带范围为50HZ-20KHZ，带内电压变化小于。
3、自制直流电源。
4、安装调试并完成符合学校要求的设计说明书时间安排：十八周一周，其中3天硬件设计，2天硬件调试指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)1 有源带通滤波器理论设计 (1)简介 (1)工作原理 (1)二阶有源滤波器设计方案 (2)1.3.1原理图 (2)1.3.2低通滤波电路 (2)1.3.3高通滤波电路 (3)1.3.4原件参数选取 (4)2 二阶有源滤波器实际仿真与测试 (5)3 误差分析 (7)元器件误差 (7)运放的性能 (7)仪器误差 (7)直流稳压电源供电误差 (7)4 直流稳压电源设计 (8)5 心得体会 (9)参考文献 (10)致谢 (11)摘要在《模拟电子技术基础》的学习基础上，针对课设要求，设计有源带通滤波器，计算出符合条件要求的原件参数，通过Multisim仿真和焊接完电路后的实际测量数据，验证参数的取值。
关键词：有源带通滤波器参数Multisim仿真1 有源带通滤波器理论设计简介带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
一个模拟带通滤波器的例子是电阻-电感-电容电路(RLC circuit)。
这些滤波器也可以用低通滤波器同高通滤波器组合来产生.工作原理一个理想的滤波器应该有一个完全平坦的通带，例如在通带内没有增益或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。
《模拟电子技术》课程设计
郑州科技学院《模拟电子技术》课程设计题目可调直流稳压电源学生姓名专业班级电气工程及其自动化学号院（系）电气工程学院指导教师完成时间随着计算机、通信、工业自动化、家用电器以及电机电器等行业的发展，电源—电子线路的动力源也迅猛发展。
当今电源的设计潮流不仅表现在对电源更加准确的稳定度要求，还表现对便捷、使用寿命及节能等方面的要求。
电源技术是一门实践性很强的技术，是模拟电子技术和数字电子技术课程中的一个重点课程。
众所周知，电源是各种电器和电子设备工作的动力源泉，是各种电器和电子设备工作不可缺少的组成部分，就像人不能离开心脏一样。
可调直流稳压电源的应用是非常广泛的，直流稳压电源的控制芯片采用的是目前较成熟的进口元件，功率部件是采用目前国际上最新研制的大功率器件，可调直流稳压电源的设计方案省去了传统直流电源因工频变压器而体积笨重。
本课程设计为可调直流稳压电源，通常，在许多参考书上都有类似的电路设计图，在我们需要用时经常面临一个选择的问题，并且在具体操作过程中也总会遇到许多问题而且这些问题在书上又不能找到具体的解决方法。
此外，大多部分参考书上所提供的电路图的实物结果都是理想情况下的，并且有些元器件在现实生活中又买不到，还有些电路看似简单，但是实际操作时会发现有很多你没有考虑到的问题，这个课程设计是我构思了两个星期才把仿真图画出来的，把课本上理论知识与实践结合起来、融会贯通，综合掌握模拟电路设计的基本方法、设计步骤，培养创新能力和创新思维。
摘要 (1)1 课程设计的目的 (2)2 课程设计的任务与要求 (2)2.1 课程设计的任务 (2)2.2 课程设计的要求 (2)3 设计方案和论证 (3)4 电路工作原理及其说明 (6)电路工作原理 (6)单元电路的设计（计算与说明） (8)5 硬件的制作与调试 (15)焊接实物图 (15)焊接过程出现的问题 (16)调试 (17)6 Multisim仿真 (17)仿真软件的介绍 (18)6.2 电路仿真分析和图示 (18)电子产品的调试结果与分析 (21)7 总结 (22)参考文献 (25)附录1：总体电路原理图 (26)附录2：实物图 (27)附录3：元器件清单 (29)摘要可调直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。
《模拟电路教案》
《模拟电路教案》word版教案章节：一、模拟电路概述1.1 模拟电路的定义1.2 模拟电路的特点1.3 模拟电路的应用二、模拟电路基本元件2.1 电阻元件2.2 电容元件2.3 电感元件2.4 电压源和电流源三、模拟电路基本分析方法3.1 节点分析法3.2 回路分析法3.3 叠加分析法3.4 戴维南-诺顿定理四、模拟电路常见电路模块4.1 放大器4.2 滤波器4.3 振荡器4.4 模拟信号发生器五、模拟电路设计与仿真5.1 模拟电路设计流程5.2 仿真软件的选择与使用5.3 电路仿真的一般步骤5.4 仿真结果分析与优化《模拟电路教案》word版教案章节：六、放大器的设计与分析6.1 放大器的作用与分类6.2 放大器的特性指标6.3 晶体管放大器的设计与分析6.4 运算放大器的设计与分析七、滤波器的设计与分析7.1 滤波器的作用与分类7.2 滤波器的特性指标7.3 低通滤波器的设计与分析7.4 高通滤波器的设计与分析八、振荡器的设计与分析8.1 振荡器的作用与分类8.2 振荡器的特性指标8.3 晶体振荡器的设计与分析8.4 RC振荡器的设计与分析九、模拟信号发生器的设计与分析9.1 模拟信号发生器的作用与分类9.2 模拟信号发生器的特性指标9.3 正弦波发生器的设计与分析9.4 方波发生器的设计与分析十、模拟电路的测试与调试10.1 测试与调试的目的与方法10.2 测试仪器与设备的选择10.3 电路测试的一般步骤10.4 测试结果分析与调试《模拟电路教案》word版教案章节：十一、模拟电路在实际应用中的案例分析11.1 通信系统中的模拟电路应用11.2 音频设备中的模拟电路应用11.3 医疗设备中的模拟电路应用11.4 工业控制中的模拟电路应用十二、模拟电路的可靠性与稳定性12.1 影响模拟电路可靠性的因素12.2 提高模拟电路稳定性的方法12.3 电路保护与故障处理12.4 电路的长期维护与保养十三、模拟电路的现代设计方法13.1 集成电路设计基础13.2 数字模拟混合信号电路设计13.3 射频电路设计简介13.4 基于计算机辅助设计（CAD）的工具与应用十四、模拟电路教学实验与实践14.1 实验目的与要求14.2 实验设备与材料14.3 实验内容与步骤14.4 实验结果与分析十五、模拟电路课程设计15.1 课程设计的要求与流程15.2 课程设计选题与指导15.4 课程设计的评价与反馈重点和难点解析一、模拟电路概述：理解模拟电路的基本概念和特点，掌握模拟电路与数字电路的区别。
模拟集成电路课程设计
模拟集成电路课程设计模拟集成电路课程设计设计目的：设计目的：复习、巩固模拟集成电路课程所学知识，运用复习、巩固模拟集成电路课程所学知识，运用 EDA 软件，在一定的工艺模型基础上，软件，在一定的工艺模型基础上，完成一个基本功能单元的电路结构设计、参数手工估算和电路仿真验证，并根据仿真结果与并根据仿真结果与 指标间的折衷关系，指标间的折衷关系，对重点指标进行优化，掌握电路分析、电路设计的基本方法，对重点指标进行优化，掌握电路分析、电路设计的基本方法，对重点指标进行优化，掌握电路分析、电路设计的基本方法，加深对运加深对运加深对运 放、带隙基准、稳定性、功耗等相关知识点的理解，培养分析问题、解决问题的能力。
实验安排：实验安排：同学们自由组合，2 人一个设计小组选择五道题目中的一道完成，人一个设计小组选择五道题目中的一道完成，为了避免所选题目过为了避免所选题目过为了避免所选题目过 度集中的现象，规定每个题目的最高限额为度集中的现象，规定每个题目的最高限额为 4 组。
小组成员协调好每个人的任务，分工合组。
小组成员协调好每个人的任务，分工合 作，发挥团队精神，同时注意复习课堂所学内容，必要时查阅相关文献，完成设计后对验收与考核：验收与考核：该门设计实验课程的考核将采取现场验收和设计报告相结合的方式。
当小组成员完成 了所选题目的设计过程，了所选题目的设计过程，并且仿真结果达到了所要求的性能指标，并且仿真结果达到了所要求的性能指标，并且仿真结果达到了所要求的性能指标，可以申请现场验收，可以申请现场验收，可以申请现场验收，向老向老向老 师演示设计步骤和仿真结果，通过验收后每小组提交一份设计报告（打印版和电子版）。
其。
其 中，设计指标，电路设计要求和设计报告要求的具体内容在下面的各个题目中给出了参考。
成绩的评定将根据各个小组成员在完成项目中的贡献度以及验收情况和设计报告的完成度 来确定。
来确定。
时间安排：时间安排：机房开放时间：2013 年 10 月 28 日～11 月 8 日，8:30~12:00，14:00~18:00课程设计报告提交截止日期：2012 年 11 月 15 日该专题实验的总学时为该专题实验的总学时为 48 学时（1.5 学分），请同学们安排好知识复习，理论计算与上，请同学们安排好知识复习，理论计算与上机设计的时间，该实验以上机设计为主，在机房开放时间内保证在机房开放时间内保证 5 天以上的上机时间，我们我们 将实行每天上下午不定时签到制度。
模拟电子电路课程设计——正弦波-三角波-方波函数发生器
课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目：正弦波－三角波－方波函数发生器初始条件：具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、频率范围三段：10～100Hz，100 Hz～1KHz，1 KHz～10 KHz；2、正弦波Uopp≈3V，三角波Uopp≈5V，方波Uopp≈14V；3、幅度连续可调，线性失真小；4、安装调试并完成符合学校要求的设计说明书时间安排：一周，其中3天硬件设计，2天硬件调试指导教师签名：年月日系主任（或责任教师）签名：年月日目录1.综述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1信号发生器概论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2 Multisim简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.3集成运放lm324简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.方案设计与论证．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.1方案一．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.2方案二．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.3方案三．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．53.单元电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 3.1正弦波发生电路的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 3.2正弦波变换成方波的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.3方波变换成三角波的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.4正负12V直流稳压电源的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．104.电路仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．124.1总波形发生电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．124.2正弦波仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．134.3方波仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．144.2三角波仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．145.实物制作与调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．155.1焊接过程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．155.2 实物图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．155.3调试波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．186.数据记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．197.课设总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．208.参考书目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．219.附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 本科生课程设计成绩评定表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．241.综述1.1信号发生器概论在人们认识自然、改造自然的过程中，经常需要对各种各样的电子信号进行测量，因而如何根据被测量电子信号的不同特征和测量要求，灵活、快速的选用不同特征的信号源成了现代测量技术值得深入研究的课题。
除法运算电路(模拟电路课程设计)
模拟电路课程设计报告设计课题：除法运算电路专业班级：学生：学号：指导教师：设计时间：目录第一设计任务与要求 (3)第二方案设计与论证 (3)第三单元电路设计与参数计算 (4)第四总原理图及元器件清单 (9)第五安装与调试 (11)第六性能测试与分析 (12)第七结论与心得 (14)第八参考文献 (15)题目4：除法运算电路（4）一、设计任务与要求1．设计一个二输入的除法运算电路。
2．用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。
二、方案设计与论证该课程设计是做一个二输入的除法电路，而因此需要利用对数和指数运算电路实现或者用模拟乘法器在集成运放反馈通路中的应用来实现。
在产生正、负电源的实用电路中，多采用全波整流电路，最常用的是单向桥式整流电路，即将四个二极管首尾相连，引出两根线接变压器，另外两个接后面电路，并将桥式整流电路变压器副边中点接地，并将二个负载电阻相连接，且连接点接地。
电容滤波电路利用电容的充放电作用，使输出电压趋于平滑。
方案一：除法电路的输出电压正比于其两个输入电压相除所得的商，所以利用对数电路、差分比例运算电路和指数电路，可得除法运算电路的方块图：方案二：利用反函数型运算电路的基本原理，将模拟乘法器放在集成运放的反馈通路中，便可构成除法运算电路。
I1u比较：方案一：该方案是利用对数电路、差分比例运算电路和指数电路的组合来设计的，运算放大器uA741要四个，电阻也很多，对焊接有很大的要求，要焊的器件比较多，相对来说比较复杂。
方案二：该方案是利用模拟乘法器放在集成运放的反馈通路中的应用，uA741只要一个，电阻也很少，焊接起来比较方便。
我选择方案二。
三、单元电路设计与参数计算1.对数运输电路（1）电路原理图由二极管方程知 )1e(DS D -=TU u I i 当 u D >>U T 时，TU u I i D e SD ≈或：SDD lnI i U u T ≈利用“虚地”原理，可得：RI u U I i U I i U u u T R T T S IS S D D O lnln ln -=-=-≈-=2、差分比例运算电路（1）电路原理图电路只有二个输入，且参数对称，则3、指数运算电路（1）电路原理图用三极管代替二极管可获得较大的工作范围。
模拟电子技术课程设计——数字电子秒表
广东工业大学华立学院课程设计（论文）课程名称模拟电子技术题目名称信号发生器学生学部（系）信息与计算机学部专业班级09信息工程1班学号学生姓名指导教师黎燕霞2011年6月27 日广东工业大学华立学院课程设计（论文）任务书一、课程设计（论文）的内容数字电子计时器一般有振荡器、分频器、译码器和显示器等几部分组成，这些都是数字电路应用最广泛的基本电路。
本设计要求设计一个数字电子秒表，该秒表具有显示、连续计时、直接清零、启动计时和停止计时等功能。
二、课程设计（论文）的要求与数据1. 要求秒表范围0.1-9.9秒，设计精度为0.1秒；2. 要求用一个开关控制三种工作状态，其转换顺序为清零-计时-停止-清零。
3. 要求画好电路图，阐明电路的工作原理，说明设计思想；三、课程设计（论文）应完成的工作1. 完成数字电子秒表的设计（包括计数器设计、555振荡模块设计、时序控制电路设计、数码显示器设计），绘制电路原理图；2. 完成课程设计报告的撰写。
四、课程设计（论文）进程安排五、应收集的资料及主要参考文献【1】邓保青.数字电子技术实验指导书.【2】王毓银.数字电路逻辑设计（脉冲与数字电路第三版）.高等教育出版社，2003.11.【3】康华光.电子技术基础-数字部分（第四版）.高等教育出版社，2006.6.【4】李大友.数字电路逻辑设计.清华大学出版社，2007.12.【5】阎石.数字电子技术基础（第四版）.高等教育出版社，2005.6.发出任务书日期：2011年6月1日指导教师签名：计划完成日期：2011 年6月30日教学单位责任人签章：目录1前言 (1)2设计目的与任务 (1)2.1设计目的 (1)2.2设计的任务 (2)2.3课程设计的要求及指标 (2)3数字电子秒表设计 (3)3.1电子秒表的基本组成和工作原理 (4)3.2发生电路 (5)3.2.1 脉冲发生器（由555构成的多谐振荡器）原理 (5)3.2.2 脉冲发生器（由555构成的多谐振荡器）的参数计算 (5)3.3计数电路 (6)3.4译码显示电路 (8)4电路仿真 (10)5数字电子技术的内容 (10)5.1 数字电子设计的要求及步骤 (11)5.2.组装调试 (12)6元器件明细清单 (13)7参考文献 (13)1前言随着电子技术的发展，电子技术在各个领域的运用越来越广泛。
四川大学 模拟电子技术课程设计
模拟电子技术课程设计仿真报告题目集成运算放大器的应用学生姓名学号专业电气工程及其自动化二Ο一三年六月二十六日设计要求：使用一片通用四运放芯片LM324组成电路框图如图12（a ），实现下述功能： 使用低频信号源产生.sin ()i u f t V π=10012，0500f Hz =的正弦波信号，加至加法器输入端，加法器的另一输入端加入由自制振荡器产生的信号1o u ，1o u 如图12（b ）所示，.105T ms =，允许1T 有%5±的误差。
原理框图：实验原理：本次实验主要是考察运算放大器的应用，模拟电路知识的掌握。
利用LM324中的4个运算放大器分别设计三角波发生电路，加法器电路，滤波电路以及比较器电路。
利用电阻和电容将12V DC 变成±6V 的电源给运算放大器供电，合理分配运算放大器实现一个信号调制解调的过程。
一、设计过程及元件参数计算1.三角波产生器：使用方波产生器由RC 积分电路得到三角波 。
方波产生器： w=1/RC=2πf ，计算得R ≈3k Ω。
积分电路：C=0.6μF R=1k Ω2.加法器：要求加法器的输出电压21110i i o u u u =+。
得到R11/R9=10 ,R11/R8=1 取R11、R8=10KΩ，R9=1K Ω3.滤波放大电路：滤波器采用二阶有源带通滤波器。
使低通滤波频率略小与500Hz ，高通滤波频率略高于500Hz 。
电容取0.01μF 根据f=1/（2*π*RC ），所以R10=31.7K Ω，R16=32.5Ω.4.电压比较器：电压比较器采用同相输入单门限电压比较器。
运放工作在开环状态。
同相输入端“+”与滤波信号的输出相连，反相输入端“-”与三角波输出相连，最后得到输出方波信号。
低频信号方波发生器和积分器加法电路比较器二阶滤波电路2i u 1i u 1o u2o u3o u二、调试及测量参数测试端子波形记录可手绘描出大致形状或者截图粘贴参数记录1i u频率f 0= 500 Hz峰-峰值= -0.1 V~0.1 V2i u频率f 1= 2.06KHz峰-峰值= -2V~ 2V 1o u频率f 1= 2.02K Hz峰-峰值= -2.1~ 2.1V2o u频率f 2= 500Hz峰-峰值= -9.2~9.2V3o u频率f 3= 500Hz峰-峰值= -2~ 2V三、实验原理图四、实验总结优点：经过仿真测试，电路基本能满足设计需求，仿真波形失真度较小，符合设计要求。
模拟电路课程设计
模拟电路课程设计一、课程目标知识目标：1. 理解模拟电路的基本概念、原理及分类。
2. 掌握常用模拟电路组件的功能、符号及工作原理。
3. 学会分析简单模拟电路的信号传输、变换和处理过程。
4. 了解模拟电路在实际应用中的优势和局限性。
技能目标：1. 能够正确绘制、识别和分析模拟电路图。
2. 能够运用所学知识设计和搭建简单的模拟电路。
3. 能够利用实验方法验证模拟电路的性能和功能。
4. 能够解决模拟电路中的一般故障问题。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情。
2. 培养学生的团队协作能力和创新思维。
3. 增强学生面对问题时的自信心，培养勇于挑战、积极探索的精神。
4. 使学生认识到模拟电路在实际应用中的重要性，树立科技强国的观念。
课程性质：本课程为电子技术专业课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生具备一定的电子基础知识，具有较强的动手能力和探索精神。
教学要求：教师需注重理论与实践相结合，注重培养学生的实际操作能力和问题解决能力。
在教学过程中，关注学生的个体差异，充分调动学生的积极性，引导他们主动参与课堂讨论和实践活动。
通过本课程的学习，使学生能够掌握模拟电路的基本知识和技能，为后续相关课程打下坚实基础。
二、教学内容1. 模拟电路基本概念与原理- 模拟信号与数字信号的区别- 模拟电路的定义、分类及应用- 模拟电路的基本工作原理2. 常用模拟电路组件- 电阻、电容、电感的特性与应用- 晶体管、运算放大器等基本组件的工作原理- 集成运算放大器、稳压电源等组件的功能与符号3. 简单模拟电路分析- 电路图的绘制与识别- 电压放大器、滤波器、振荡器等电路的分析- 交流与直流电路分析方法4. 模拟电路设计与实践- 电路设计的基本原则与方法- 搭建简单模拟电路的步骤与技巧- 实验方法验证电路性能与功能5. 模拟电路应用与拓展- 模拟电路在实际工程中的应用案例- 模拟电路的优缺点及发展趋势- 模拟电路与现代电子技术的联系教学内容安排与进度：第1周：模拟电路基本概念与原理第2周：常用模拟电路组件第3周：简单模拟电路分析第4周：模拟电路设计与实践第5周：模拟电路应用与拓展本教学内容与教材关联紧密，涵盖模拟电路的基础知识、实践技能和拓展应用。
模拟电子技术课程设计声控led闪光灯
模拟电子技术课程设计题目名称：声控LED闪光灯班级:姓名:学号：摘要模拟电子技术是一门应用性、实践性很强的学科，实验在这一学科的研究与发展过程中起着至关重要的作用。
而在课程设计中，通过解决一些实际问题，可以很好得巩固学到的理论知识，并提高电子电路的设计与实践能力，为以后从事生产与科研工作打下一定的基础。
本设计是一个声控闪灯，在设计中运用了放大器的知识，通过拾音器将声音信号转换为电信号，从而实现声控。
关键词：LED闪灯放大器拾音器目录摘要 (2)正文 (4)一、设计要求 (4)二、总体设计方案论证与选择 (4)三、设计方案 (5)1. 电路图的组成 (5)2. 工作过程 (6)3. 元件参数的选择 (6)四、电路模拟调试与焊接 (7)1. 电路模拟 (7)2. 焊接 (7)五、问题分析 (8)课程设计评分标准 (8)心得体会 (9)参考文献 (10)正文一、设计要求两个闪光灯LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。
二、总体设计方案论证与选择针对设计要求，提出两种设计方案，如下：方案一：主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。
电路原理静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。
VT1处于临界饱和状态，而以使VT2处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。
VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光，所以，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术（模拟电路部分）课程设计题目
一、课程设计要求
1、一个题目允许两个人选择，共同完成电子作品，但课程设计报告必须各自独立完成。
2、课程设计报告按给定的要求完成，要上交电子文档和打印文稿（A4）。
3、设计好的电子作品必须仿真，仿真通过后，经指导老师检查通过后再进行制作。
4、电子作品检查时间：2010年3月4日，检查通过作品需上交。
4、课程设计报告上交时间：2010年5月20日前。
二、课程设计题目
方向一、波形发生器设计
题目1：设计制作一个产生方波－三角波－正弦波函数转换器。
设计任务和要求
①输出波形频率范围为0.02Hz~20kHz且连续可调；
②正弦波幅值为±2V，；
③方波幅值为2V；
④三角波峰-峰值为2V，占空比可调；
⑤设计电路所需的直流电源可用实验室电源。
题目2：设计制作一个产生正弦波－方波－三角波函数转换器。
设计任务和要求
①输出波形频率范围为0.02Hz~20kHz且连续可调；
②正弦波幅值为±2V，；
③方波幅值为2V；
④三角波峰-峰值为2V，占空比可调；
⑤设计电路所需的直流电源可用实验室电源。
题目3：设计制作一个产生正弦波－方波－锯齿波函数转换器。
设计任务和要求
①输出波形频率范围为0.02Hz~20kHz且连续可调；
②正弦波幅值为±2V，；
③方波幅值为2V；
④锯齿波峰-峰值为2V，占空比可调；
⑤设计电路所需的直流电源可用实验室电源。
题目4：设计制作一个方波/三角波/正弦波/锯齿波函数发生器。
设计任务和要求
①输出波形频率范围为0.02Hz~20kHz且连续可调；
②正弦波幅值为±2V；
③方波幅值为2V，占空比可调；
④三角波峰-峰值为2V；
⑤锯齿波峰-峰值为2V；
⑥设计电路所需的直流电源可用实验室电源。
方向二、集成直流稳压电源设计
题目1：设计制作一串联型连续可调直流稳压正电源电路。
设计任务和要求
①输出直流电压1.5∽10V可调；
②输出电流I O m=300mA；（有电流扩展功能）
③稳压系数Sr≤0.05；
④具有过流保护功能。
题目2：设计制作一串联型连续可调直流稳压负电源电路。
设计任务和要求
①输出直流电压1.5∽10V可调；
②输出电流I O m=300mA；（有电流扩展功能）
③稳压系数Sr≤0.05；
④具有过流保护功能。
题目3：设计制作一串联型二路输出直流稳压正电源电路。
设计任务和要求
①一路输出直流电压12V；另一路输出5－12V连续可调直流稳压电源；
②输出电流I O m=200mA；
③稳压系数Sr≤0.05；
题目4：设计制作一串联型二路输出直流稳压负电源电路。
设计任务和要求
①一路输出直流电压-12V；另一路输出-（5－12V）连续可调直流稳压电源；
②输出电流I O m=200mA；
③稳压系数Sr≤0.05；
方向三：低频功率放大器设计
题目1：设计一OCL音频功率放大器
设计任务和要求
①输入信号为vi=10mV, 频率f＝1KHz;
②额定输出功率Po≥2W；
③负载阻抗R L=8Ω；
④失真度γ≤3%；
注：可使用实验室电源。
题目2：设计一OTL音频功率放大器
设计任务和要求
①设音频信号为vi=10mV, 频率f＝1KHz;;
②额定输出功率Po≥2W；
③负载阻抗R L=8Ω；
④失真度γ≤3%；
注：可使用实验室电源。
方向四：有源二阶滤波器（巴特沃思响应）设计
题目1：二阶低通滤波器的设计
设计任务和要求
①分别用压控电压源和无限增益多路反馈二种方法设计电路；
②截止频率f c=2KHz；
③增益A V＝2；
注：可使用实验室电源。
题目2：二阶高通滤波器的设计
设计任务和要求
①分别用压控电压源和无限增益多路反馈二种方法设计电路；
②截止频率f c=100Hz；
③增益A V＝5；
注：可使用实验室电源。
题目3：二阶带通滤波器的设计
设计任务和要求
①分别用压控电压源和无限增益多路反馈二种方法设计电路；
②中心频率f O=1KHz；
③增益A V＝2；
④品质因数Q＝10
注：可使用实验室电源。
题目4：二阶带阻滤波器的设计
设计任务和要求
①截止频率f H＝3000Hz,f L=300Hz；
②电压增益A V=10；
③阻带衰减速率为-40dB/10倍频程；
注：可使用实验室电源。
题目5：语音滤波器的设计
设计任务和要求
①分别用压控电压源和无限增益多路反馈二种方法设计电路；
②抑制50Hz工频干扰信号
③品质因素Q≥10，增益A V＞1；
注：可使用实验室电源。
方向五：综合应用的设计
题目1：简易电子琴
设计任务和要求
①产生e调8个音阶的振荡频率，它分别由1、2、3、4、5、6、7、0号数字键控制。
②其频率分别为：1：261.6、2：293.6、3：329.6、4：349.2、5：392.0、6：440.0、7：439.9、0：523
③利用集成功放放大该信号，驱动扬声器
④设计一声调调节电路，改变生成声音的频率
注：可使用实验室电源。
题目2：热释电传感器报警电路
设计任务和要求
①有人接近传感器时，热释电传感器报警电路发出报警，无人接近时不报警。
②白天不起作用，晚上自动工作。
注：可使用实验室电源。
题目3：家用恒温暖箱
设计任务和要求
①采用可控硅控制暖箱温度、两个IN4148，作为温度传感器。
②温度调节范围为30—60度，主要是根据温度的高低改变可控硅的导通次数来实现控温。
注：可使用实验室电源。
（采用4个LM324运放，实现缓冲隔离、差动放大、三角波发生电路及电压比较器。
）
题目4：透明度报警器
设计任务和要求
①通过判断收到的被动光强的变化判断透明度；当透明度变化时报警。
②利用光强度伺服环路实现发光二极管发射的光线稳定均匀，光敏三极管接收到的信号
通过电流电压变换、积分器处理，送入比较器、与设定信息进行比较。
注：可使用实验室电源。
题目5：五用途三态音频逻辑笔
设计任务和要求
① 测量数字信号的电平，高电平发出1300Hz 信号。
② 低电平发出700Hz 信号，没有接触无声。
注：可使用实验室电源。
题目6：红外遥控报警器
设计任务和要求
① 当有人遮挡红外光时发出报警信号，无人遮挡红外光时报警器不工作;
② 红外发射器，发射频率为30KHZ ，控制距离≥2M;
③ 报警信号频率800HZ
题目7：即拍亮延时小夜灯
设计任务和要求
① 声控；
② 延时点亮小夜灯
题目8：音响式产品分档器
设计任务和要求
① 三极管为测量对象，扬声器为电声元件；
② 若三极管的30<β，则扬声器不发声；
③ 若6030≤≤β，则扬声器发出间歇式的嘀嘀声；
④ 若60>β，则扬声器发出连续的声响。
参考书目
1、王港元.电工电子实践指导（第二版）.江西科学技术出版社，2005.
2、谢自美.电子线路设计、实验、测试（第二版）.华中理工大学出版社，2000
3、张友汉.电子线路设计应用手册.福建科学技术出版社，2000.
4、郝鸿安等.555集成电路实用大全.上海科学普及出版社.
5、陈兆仁.电子技术基础实验研究与设计.电子工业出版社，2000.
6、毕满清.电子技术实验与课程设计.机械工业出版社.
7、杜龙林.用万用表检测电子元器件.辽宁科学技术出版社，2001.
8、梁宗善.新型集成电路的应用.华中理工大学出版社，2001.
9、杨振江等.新颖实用电子设计与制作.西安电子科大出版社，2000.。
