内容
一、零件结构的工艺性概念 二、零件结构的工艺性分析方法 三、具体实例分析
零件结构的工艺性分析
一、零件结构的工艺性概念
零件结构的工艺性 是指这种结构的零件被加工 的难易程度。
零件结构的工艺性良好，是指所设计的零件， 在保证使用要求的的前提下，能较经济、高效、 合格地加工出来。
零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
1）尽量避免内表面的加工
Ra1.6
Ra1.6
零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
2) 尽量减少加工面积
零件结构的工艺性分析
零件结构的工艺性分析
Ra0.8
Ra0.8 Ra12.5
Ra0.8
零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
机械制造工艺学课件--零件结构工艺性分析
物流工程学院
机械制造工艺学杨艳芳
本节主要内容
二、合理标注零件的尺寸、公差和表面粗糙度五、零件结构工艺性的评定指标
是指所设计的零件在满足使用要求的前提下，制造的可（它包括零件的各个制造过程中的工艺性，有零件结构的铸造、锻造、冲压、焊接、热处理、切削加工、装配等工艺性。
）
良好的结构工艺性：是指在现有工艺条件下，既能方便制造，又有较低的制。
零件图样上的尺寸标注既要满足设计要求，又要便于加工。
满足设计要求
，其余的尺寸(而且是大多数尺寸)）按照加工顺序标注尺寸，避免多尺寸同时保证；
）由形状简单和易接近的轮廓要素为基准标注尺寸，避免尺寸换算。
零件要素是指组成零件的各加工面。
三点要求：
）能采用普通设备和标准刀具进行加工，且刀具易进入、退出和顺利通过加工表面。
3）加工面与非加工面应明显分开，加工面之间也应明显分开。
零件是各要素、各尺寸组成的一个整体，所以更应考虑零件整体结
）零件要有足够的刚性，便于采用高速和多刀切削。
近来，有关部门正在探讨和研究评价结构工艺性的定量指标。
如GB／
产品结构工艺性审查》中推荐的部分主
在生产中已有加工经验的零件数目越多，或是标准化、通用化零件数目越多，则结构工艺性越好。
要求：通常是产品中所有零件要加工的尺寸的平均
的需求量：材料量和各种材质的用量。
冷加工（冲压、冷作）、切削加工、热加工（铸造、锻造）、焊接等加工方法的成本比较。
产品装配的复杂程度：装配复杂程度影响其装配工时和装配成本。
谢谢THANK YOU。
零件的工艺性分析
零件的工艺性分析
零件的工艺性分析是指对零件在制造过程中所需要的工艺技术进行分析和评估。
通过工艺性分析，可以确定零件制造过程中可能出现的问题和难点，找出解决方案，提高零件的生产效率和质量。
工艺性分析通常包括以下几个方面：
1. 材料选择：选择适合零件功能和制造工艺的材料，考虑材料的机械性能、耐磨性、耐腐蚀性等特性。
2. 成型工艺：确定最适合零件形状和尺寸的成型工艺，包括铸造、锻造、压铸、注塑等。
3. 加工工艺：选择合适的加工工艺，如车削、铣削、钻削、磨削等，确保零件加工精度和表面质量要求。
4. 焊接工艺：对于需要焊接的零件，分析合适的焊接工艺和焊接材料，确保焊接质量。
5. 表面处理工艺：对零件的表面进行处理，如镀层、喷涂、热处理等，提高零件的耐腐蚀性和美观性。
6. 装配工艺：分析零件的装配工艺，确保装配的准确性和稳定性。
通过对零件的工艺性进行全面的分析，可以有效地规划和优化零件的制造过程，提高零件的质量和生产效率。

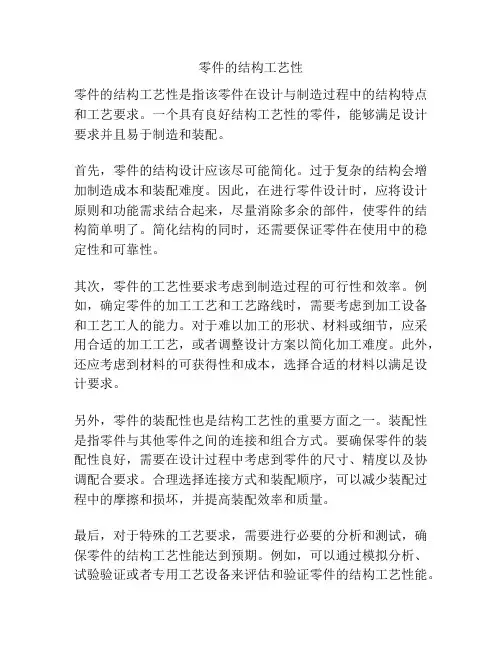

零件的结构工艺性
零件的结构工艺性零件的结构工艺性是指该零件在设计与制造过程中的结构特点和工艺要求。
一个具有良好结构工艺性的零件，能够满足设计要求并且易于制造和装配。
首先，零件的结构设计应该尽可能简化。
过于复杂的结构会增加制造成本和装配难度。
因此，在进行零件设计时，应将设计原则和功能需求结合起来，尽量消除多余的部件，使零件的结构简单明了。
简化结构的同时，还需要保证零件在使用中的稳定性和可靠性。
其次，零件的工艺性要求考虑到制造过程的可行性和效率。
例如，确定零件的加工工艺和工艺路线时，需要考虑到加工设备和工艺工人的能力。
对于难以加工的形状、材料或细节，应采用合适的加工工艺，或者调整设计方案以简化加工难度。
此外，还应考虑到材料的可获得性和成本，选择合适的材料以满足设计要求。
另外，零件的装配性也是结构工艺性的重要方面之一。
装配性是指零件与其他零件之间的连接和组合方式。
要确保零件的装配性良好，需要在设计过程中考虑到零件的尺寸、精度以及协调配合要求。
合理选择连接方式和装配顺序，可以减少装配过程中的摩擦和损坏，并提高装配效率和质量。
最后，对于特殊的工艺要求，需要进行必要的分析和测试，确保零件的结构工艺性能达到预期。
例如，可以通过模拟分析、试验验证或者专用工艺设备来评估和验证零件的结构工艺性能。
这些工艺性能包括零件的强度、刚度、耐磨性、耐腐蚀性等。
总之，零件的结构工艺性是设计与制造过程中的重要考虑因素。
通过合理的结构设计和选取适合的工艺方法，可以提高零件的制造质量和效率，降低制造成本，最终实现设计要求。
为了确保零件的结构工艺性，设计师需要深入了解零件的使用环境和功能要求。
从设计到制造的整个过程中，设计师和制造工程师应密切合作，共同考虑零件的结构和工艺问题，以最大程度地提高零件的性能和可靠性。
在结构设计方面，设计师应遵循一些基本原则。
首先，要保证零件的结构合理、简单明了，减少冗余和复杂的部件。
过于复杂的结构不仅增加制造和装配的难度，还可能导致零件的失效和损坏。

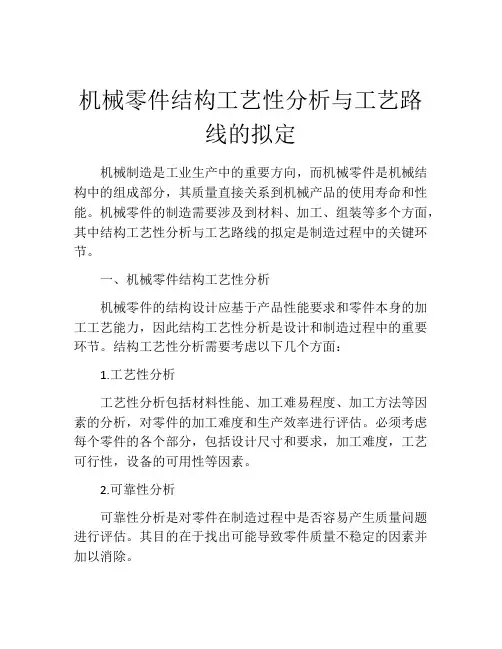

机械零件结构工艺性分析与工艺路线的拟定
机械零件结构工艺性分析与工艺路线的拟定机械制造是工业生产中的重要方向，而机械零件是机械结构中的组成部分，其质量直接关系到机械产品的使用寿命和性能。
机械零件的制造需要涉及到材料、加工、组装等多个方面，其中结构工艺性分析与工艺路线的拟定是制造过程中的关键环节。
一、机械零件结构工艺性分析机械零件的结构设计应基于产品性能要求和零件本身的加工工艺能力，因此结构工艺性分析是设计和制造过程中的重要环节。
结构工艺性分析需要考虑以下几个方面：1.工艺性分析工艺性分析包括材料性能、加工难易程度、加工方法等因素的分析，对零件的加工难度和生产效率进行评估。
必须考虑每个零件的各个部分，包括设计尺寸和要求，加工难度，工艺可行性，设备的可用性等因素。
2.可靠性分析可靠性分析是对零件在制造过程中是否容易产生质量问题进行评估。
其目的在于找出可能导致零件质量不稳定的因素并加以消除。
3.生产装备和工作环境分析包括零件加工的设备、工作环境、人员技能水平等因素的分析。
二、机械零件工艺路线的拟定一个完整的加工流程应包括以下几个步骤：1.准备工作确定加工顺序、确定加工所使用的原材料、制作加工工装夹具等。
2.机床安装、调整和试运行保证机床和工具的精度和准确性，有利于提高加工质量和生产效率。
3.工艺试样制作进行工序试样制作和取样检测以确认加工参数，保障每个加工工序的质量。
4.批量生产在确定、检查和校验加工参数的基础上，进行批量生产。
在工艺路线的制定过程中，应注意以下几个方面：1.考虑零件的作用，尽量缩短生产周期，提高生产效率，优化生产成本。
2.结合机床的加工能力和机械刀具的切削性能，制定符合实际生产需要的加工路线。
3.严格按照零件要求和质量标准，制定生产计划和加工参数，保证零件的加工精度。
结论机械零件的制造是一个生产过程，需要通过结构工艺性分析和工艺路线的拟定来保障生产质量和效率。
在设计和制造过程中，需要考虑到多个因素，如材料、加工、装备和工作环境等。
机械零件结构工艺性分析与工艺路线的拟定(doc 38页)
机械零件结构工艺性分析与工艺路线的拟定(doc 38页)目录一、零件结构工艺性分析 (3)1. 零件的技术要求 (3)2. 确定堵头结合件的生产类型 (4)二、毛坯的选择 (5)1．选择毛坯 (5)2．确定毛坯的尺寸公差 (6)三、定位基准的选择 (7)1．精基准的选择 (7)2．粗基准的选择 (8)四、工艺路线的拟定 (8)1．各表面加工方法的选择 (8)2．加工阶段的划分 (9)3．加工顺序的安排 (10)4．具体方案的确定 (10)五、工序内容的拟定 (11)1. 工序的尺寸和公差的确定 (11)2. 机床、刀具、夹具及量具的选择 (13)3. 切削用量的选择及工序时间计算 (14)六、设计心得 (38)七、参考文献 (39)一、零件结构工艺性分析1.零件的技术要求1.堵头结合件由喂入辊轴和堵头焊接在一起。
其中喂入辊轴：材料为45钢。
堵头：材料为Q235-A。
且焊缝不得有夹渣、气孔及裂纹等缺陷。
2.零件的技术要求表：加工表面尺寸及偏差／mm 公差／mm及精度等级表面粗糙度／μm形位公差／mmφ40h7 IT7 3.2喂入辊轴φ50 12.5外圆表面φ40h7 IT7 2.5喂入辊206 12.5轴两端面堵头外圆加工面φ181js7 IT7 3.2堵头内孔加工面φ40H8 IT8 3.2堵头左右外端面φ90 IT7 12.5堵头内部φ70 12.5右端面堵头内壁φ151 12.5φ70 12.5堵头孔外壁堵头内端70 12.5面2. 确定堵头结合件的生产类型根据设计题目年产量为10万件，因此该左堵头结合件的生产类型为大批量生产。
二、毛坯的选择1．选择毛坯由于该堵头结合件在工作过程中要承受冲击载荷，为增强其的强度和冲击韧度，堵头选用锻件，材料为Q235-A，因其为大批大量生产，故采用模锻。
喂入辊轴由于尺寸落差不大选用棒料，材料为45钢。
2．确定毛坯的尺寸公差喂入辊轴：根据轴类零件采用精轧圆棒料时毛坯直径选择可通过零件的长度和最大半径之比查的毛坯直径206L 8.24R 25==查表得毛坯直径为：φ55根据其长度和直径查得端面加工余量为2。
10零件结构工艺性
10零件结构工艺性零件结构工艺性是指在设计和制造零件时，需要考虑到零件的结构形式、材料选择、加工工艺等各方面因素，保证零件能够满足设计要求，并具有良好的工艺性能。
在实际生产中，零件的结构工艺性对于产品的质量、性能和成本都有着重要的影响。
首先，零件的结构形式是零件结构工艺性的重要方面之一、零件的结构形式应该能够满足产品的功能需求，并且便于制造和装配。
例如，对于机械零件来说，合理的结构设计可以降低零件的重量，提高零件的耐用性，并简化加工工艺。
另外，零件的结构形式还应考虑到零件的可靠性和维修性，确保产品在使用过程中能够稳定运行和方便维护。
其次，材料选择是影响零件结构工艺性的重要因素之一、选择合适的材料可以提高零件的机械性能和使用寿命，同时也会影响到零件的加工难易程度和成本。
在进行材料选择时，需要考虑到零件所处的工作环境、受力情况和制造工艺等因素，选择能够满足设计要求的材料，并确保零件具有良好的可焊接性、可切削性和耐蚀性等工艺性能。
此外，加工工艺也是影响零件结构工艺性的关键因素之一、不同的零件结构形式和材料选择会要求采用不同的加工工艺方法，以确保零件能够获得高精度和良好的表面质量。
制造零件时需要根据零件的形状、尺寸和加工精度要求，选择合适的加工工艺，如铣削、车削、磨削、冲压等，确保零件能够满足设计要求，并具有良好的工艺性能。
总的来说，零件结构工艺性是设计制造过程中不可忽视的重要方面，它直接影响到产品的质量、性能和成本。
通过合理的结构设计、材料选择和加工工艺，可以提高零件的质量和生产效率，降低产品的制造成本，并最终实现产品的竞争力和市场需求。
因此，在设计和制造零件时，需要充分考虑零件的结构工艺性，确保零件能够达到设计要求，并具有良好的工艺性能。
零件铸造工艺性分析
1.合金的铸造性能对零件结构的要求
（1）铸件壁厚 1）铸件壁厚应适当
a）不合理
b）合理
2）铸件壁厚应均匀：
铸件各部位应均
不孔、缩
松、裂纹等缺陷。
合 理
3）内壁厚度应小于外壁：
铸件内部的肋、壁等散热条件差，冷却速度慢， 故内壁厚度应比外壁薄，以使整个铸件均匀冷却，
内外壁应有相应斜度， 且内壁倾斜还有利于以砂垛取代型芯。
（2）铸件的内腔
1）内腔形状应利于制芯或省去型芯： 简单的内腔形状， 可简化芯盒结构及便于制芯。
2）应利于型芯的固定、排气和清理： 当芯头数量不足时，下芯时需采用吊芯、 芯撑等，造型费工，排气和清理困难。 措施：增设工艺孔，可增加芯头数目。
（3）大件和形状复杂件可采用组合结构：
组合铸件： 即将其分为若干件分别铸造，再通过焊 接或机械连接等方法组合为一体。
优点： 1）简化工艺，保证质量； 2）减少设备，缩短生产周期； 3）可解决切削加工工艺上的一些困难。
（1）铸件外形： 1）应利于减少和简化铸型的分型面， 铸型的分型面数目应尽量少， 并应尽量避免不平的分型面， 以利于造型。
2）侧凹和凸台不应妨碍起模，
应尽量避免外部侧凹和凸台， 或将侧凹延伸至铸件小端，
凸台延伸至铸件大端。 3）垂直于分型面的非加工面应具有结构斜度：
结构斜度：是零件结构本身所具有的斜度。 目的：便于造型时取出模样。
不 合 理
合 理
3）应避免壁厚突变：
在厚、薄壁连接处应避免壁厚突变， 以防产生应力集中而开裂。
●壁厚差别较小时可采用圆角过渡； ●壁厚差别较大时可采用楔形连接。
（3）防止铸件变形：
1）壁厚不均匀的梁、 杆件，产生扰曲变 形。
零件的结构工艺性分析
零件的结构工艺性分析零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。
为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。
主要考虑如下几方面。
(1) 有利于达到所要求的加工质量①合理确定零件的加工精度与表面质量加工精度若定得过高会增加工序，增加制造成本，过低会影响机器的使用性能，故必须根据零件在整个机器中的作用和工作条件合理地确定，尽可能使零件加工方便制造成本低。
②保证位置精度的可能性为保证零件的位置精度，最好使零件能在一次安装中加工出所有相关表面，这样就能依靠机床本身的精度来达到所要求的位置精度。
如图4-6(a)所示的结构，不能保证φ80㎜与内孔φ60㎜的同轴度。
如改成图(b)所示的结构，就能在一次安装中加工出外圆与内孔，保证二者的同轴度。
(2) 有利于减少加工劳动量①尽量减少不必要的加工面积(a) (b)减少加工面积不仅可减少机械加工的劳动量，图4-6 有利于保证位置精度的工艺结构而且还可以减少刀具的损耗，提高装配质量。
图(a) 错误(b) 正确4-7(b)中的轴承座减少了底面的加工面积，降低了修配的工作量，保证配合面的接触。
图4-8(b)中减少了精加工的面积，又避免了深孔加工。
(a) (b) (a) (b)图4-7 减少轴承座底面加工面积图4-8 避免深孔加工的方法(a) 错误(b) 正确(a) 错误(b) 正确②尽量避免或简化内表面的加工因为外表面的加工要比内表面加工方便经济，又便于测量。
因此，在零件设计时应力求避免在零件内腔进行加工。
如图4-9所示箱体，将图(a)的结构改成图(b)所示的结构，这样不仅加工方便而且还有利于装配。
再如图4-10所示，将图(a)中件2上的内沟槽a加工，改成图(b)中件1的外沟槽加工，这样加工与测量就都很方便。
(3) 有利于提高劳动生产率①零件的有关尺寸应力求一致，并能用标准刀具加工。
如图4-11(b)中改为退刀槽尺寸一致，则减少了刀具的种类，节省了换刀时间。
零件的工艺分析
机
零件的工艺分析
械
制
造
2、在研究具体零件的结构特点时，首先要分析该零件是由哪些表面组成的，
技 术
因为表面形状是选择加工方法的基本因素。例如外圆表面一般是由车削和
磨削加工出来；内孔则多通过钻、扩、铰、镗和磨削等加工方法所获得。
除表面形状外，表面尺寸对加工工艺方案也有重要的影响。以内孔为例，
大孔与小孔，深孔与浅孔在加工工艺方案上均有明显的不同。
机 零件的工艺分析
械 制 造 技 4、各加工表面的粗糙度以及表面质量方面的其它要求； 术
5、热处理要求及其它要求（如动平衡等）。
根据零件结构特点，在认真分析了零件主要的技术要求之后，对制订零件加工工艺规程即可有一初
步的轮廓。
四、结构工艺常见实例分析
学
根据下表列出的零件机械加工工艺性对比实例。在对零件的工艺分析时，如发现图样上
习 的视图、尺寸标准、技术要求有错误或遗漏，或结构工艺性不好时，应提出修改意见。但
任 务
修改时必须征得设计人员的同意，并经过一定的手续。
机 零件的工艺分析
械 制 造 技 术
学 习 任 务
Hale Waihona Puke 机械制造技术学 习 任 务
机械制造技术
机械制造技术
学 习 任 务
机械制造技术
机 零件的工艺分析
械
制
造
一、零件结构工艺性的概念
技
术
零件结构工艺性，是指所设计的零件在能满足使用要求的前提下制造的
可行性和经济性。它包括零件的各个制造过程的工艺性。在制订机械加工
工艺规程时，主要进行零件切削加工工艺性分析。
二、零件的结构及其工艺性分析
零件图是制订工艺规程最主要的原始资料。在制订工艺规程时，首先必
零件的结构工艺性
1. 机械零件的切削加工结构工艺性
平面比台阶面好、直孔比斜孔好加工、刚性好的好 加工； 5.尽可能使需精密加工的面少,使要加工的表面积 少; 6.为了方便零件的加工,可以考虑零件的合理拆分 和组合; 7.在满足使用要求的基础上,尽量降低零件的加工 精度和表面质量要求; 8.零件的结构应与先进加工方法相适应.
6） 尽量使用标孔底
指出下图中结构工艺性问题
并请加以改正
5） 有利于保证加工质量
要有足够的刚性以便减少工件在夹紧力或 切削力作用下的变形，保证加工精度；而且较 大的刚性，允许采用较大的切削用量，利于提 高生产率、
5 ）有利于保证加工质量
6） 尽量使用标准刀具加工
零件上的结构要素如孔径及孔底形状、中心孔、沟槽宽 度或角度、圆角半径、锥度、螺纹的直径和螺距、齿轮的 模数等，其参数值尽量与标准刀具相符，以便能使用标准 刀具加工，这样可以避免设计和制造专用刀具，降低加工 成本。
2）尺寸要素的统一
尽快减少走刀次数
3） 有利于保证相互位置精度
图a必须两次加工，图b则可以一次加工出来，有利于保证 位置精度要求
4）提高效率，减少加工量
图左的结构加工面较大，改为图右的结构则可以减 少加工量，使加工时间缩短，降低成本、提高效率
简化零件结构
图a形状复杂，加工费时，图b形状简单，有利于减少 成本。
便于加工和测量
便于加工和测量
钻孔空间
考虑钻孔时的加工状 况。例如：凸缘上的 孔要留出足够的加工 空间，避免钻夹头与 工件发生碰撞。 S≥D/2+(2~5mm)
弯曲的孔
避免弯曲的孔。
退刀槽
避免刀具或砂轮与工件的某个部分相撞，方便刀具 退出。
2） 尺寸要素的统一
8章零件结构工艺性分析示例
序 号 工 艺 性 不
零 好
件
结 工
构 艺 性 好
10
内 壁 孔 出 口 处 有阶 梯 面，钻孔时孔易钻偏或 钻头折断 键槽设置在阶梯轴900方 向上，需两次装夹加工
内壁孔出口处平 整，钻孔方便， 易保证孔中心位 置度 将阶梯轴的两个 键槽设计在同一 方向上，一次装 夹即可对2个键槽 加工
11
12
2
车螺纹时，螺纹根部 易打刀；且不能清根
3
插齿无退刀空间, 小齿轮无法加工
大齿轮可滚齿或插 齿，小齿轮可以插齿 加工
4Байду номын сангаас
两端轴颈需磨削 加工，因砂轮圆角 而不能清根
留有砂轮越程槽 ， 磨削时可以清根
5
斜面钻孔，钻头 易引偏
只要结构允许留出 平台，可直接钻孔
6
锥面加工时易碰 伤圆柱面，且不能 清根
可方便地对锥面进 行加工
钻 孔 过 深 ， 加工时间 长，钻头耗损大，并且 钻头易偏斜
钻孔的一端留空 刀，钻孔时间短 ，钻头寿命长， 且不易偏斜
7
加工面高度不同， 需两次调整刀具加 工，影响生产率
加工面在同一高 度 ，一次调整刀具 可加工2个平面
8
3个退刀槽的宽 度有三种尺寸，需 用3把不同尺寸刀 具加工
同1个宽度尺寸的 退刀槽，使用1把刀 具即可加工
9
加工面大，加工 时间长，平面度误 差大
加工面减小，节省 工时，减少刀具损耗 并且容易保证平面度 要求
表8-9 零件结构工艺性分析示例
序 号 工 艺 性 不 零 好 件 结 工 构 艺 性 好
1
孔离箱壁太近，钻头 在圆角处易引偏；箱壁 高度尺寸大，需加长钻 头方能钻孔
零件结构工艺性分析
➢分析零件所要求的各种技术条件
§1.2 零件图的研究和工艺分析
技术条件：
一般指表面形状和相互位置关系精度，静平衡要 求，热处理、表面处理，探伤要求和气密性试验等。
✓零件的工作条件、功用及在产品中的位置 ✓零件的材料成分、性能及热处理要求 ✓区分主要表面和次要表面 ✓零件各表面的相互位置公差的要求
装配的结构工艺性 (1)、分析原则 ▪ 好装 ：倒角、接触面积少、…... ▪ 好拆 ：足够的扳手空间、……
(2)、举例
**** 课堂讨论
例一
例二
例三
例四
❖零件结构分析
✓确定毛坯 ✓初步确定加工方法和加工顺序 ✓检查、修改
§1.2 零件图的研究和工艺分析
❖零件结构工艺性分析 （1）结构工艺概念
在满足设计要求的前提下，切削加工的 可行性与经济性。
生产率、材料消耗、劳动强度、成本 能不能制造、好不好制造
§1.2 零件图的研究和工艺分析
（2）切削加工结构工艺性分析原则
§1.2 零件图的研究和工艺分析
主要表面：是零件与其它零件相配合的表面，或 是直接参与机器工作过程的表面。 制定工艺过程时，首先应安排主要表面的加工。 次要表面：是指主要表面以外的表面。它不与其 它零件相配合，也不影响产品性能，只构成零件 的形状。
§1.2 零件图的研究和工艺分析
二、确定生产类型 三、零件结构和结构工艺性的分析
➢零件结构简单 ➢尽量选用标准化参数 ➢刚性好 ➢便于装夹、加工 ➢有利于提高生产率
加工面积小；刀具种类少；走刀次数少；卡次数少
➢便于测量
§1.2 零件图的研究和工艺分析
零件的工艺性分析怎么写
零件的工艺性分析怎么写
零件的工艺性分析主要是对零件的制造工艺进行分析和评价。
下面是一份简单的零件工艺性分析的写作步骤：
1. 确定分析目标：确定对零件工艺性进行分析的目标和范围，明确要分析的关键问题。
2. 零件结构分析：对零件的结构进行分析，了解零件的功能和特点，分析零件的结构特点对工艺性的影响。
3. 材料分析：分析零件所使用的材料，包括材料的物理和化学性质，对材料的加工性能进行评估，了解材料对工艺性的影响。
4. 工艺路线分析：对零件进行加工的工艺路线进行分析，包括工艺方法、加工步骤、工艺装备等。
评估不同工艺路线的优劣，选择最合适的工艺路线。
5. 工艺性评价：对零件的工艺性进行评价，针对零件的制造工艺进行分析，包括加工难度、加工精度、加工效率等方面的评价。
6. 优化建议：根据分析结果，提出针对工艺性问题的改进和优化建议，以提高零件的制造工艺性能。
7. 总结：对整个工艺性分析进行总结，提出对下一步工艺改进的展望。
需要注意的是，零件的工艺性分析是一个复杂的过程，可能会涉及到很多具体的制造工艺和材料的知识。
因此，在进行分析时需要结合具体的制造工艺和材料知识，并根据具体问题进行深入的研究和分析。
零件结构的工艺性PPT课件
零件结构工艺性的重要性
提高零件结构的工艺性可以提高生产 效率、降低制造成本、提高产品质量 和可靠性，从而增强企业的竞争力。
良好的零件结构工艺性可以减少制造 过程中的废品和次品率，降低材料和 能源的消耗，减少对环境的污染。
零件结构工艺性的评价标准
可加工性
零件的结构应便于加工，如切 削、铸造、锻造、焊接等，以
THANKS.
焊接工艺性改进案例
总结词
简化焊接过程
详细描述
通过优化零件结构，简化焊接过程和提高焊接效率。例如 ，减少焊缝数量和长度，采用连续焊接工艺，降低生产成 本。
总结词
提高焊接质量
详细描述
通过改进零件结构设计，提高焊接质量和减少焊接缺陷。 例如，合理布置焊缝位置和坡口形式，减少未熔合、气孔 等缺陷。
总结词
改善零件性能
详细描述
热处理工艺参数的选择包括加热温度、保温时间和冷却速度等，合适 的热处理工艺参数可以提高热处理质量和效率。
热处理设备的选用应根据热处理工艺要求进行选择，以保证热处理过 程的稳定性和可靠性。
零件结构工艺性改进
04
案例
铸造工艺性改进案例
总结词
优化零件结构，提高铸造效率
详细描述
通过简化零件结构，减少铸造过程中的模具复杂性和材料 消耗，提高铸造效率。例如，优化铸件的分型面和浇注系 统，减少砂芯的使用，降低生产成本。
提高制造效率和质量。
可装配性
零件的结构应便于装配，如连 接、固定、调整等，以保证装 配精度和可靠性。
可检测性
零件的结构应便于检测，如尺 寸、形状、位置等，以便在制 造过程中及时发现和纠正误差 。
可维修性
零件的结构应便于维修，如易 于拆卸、更换和修复等，以降 低维修成本和提高设备利用率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
Ra0.8
Ra0.8 Ra12.5
Ra0.8
第五节 零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
3) 便于进刀和退刀
必要时，留出足够的退刀槽、空刀槽或越程槽等
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
便于多件同时加工
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
四齿牙嵌离合器加工
五齿牙嵌离合器加工
第五节 零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
1）尽量避免内表面的加工
Ra1.6
Ra1.6
第五节 零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
第五节 零件结构的工艺性分析
一、零件结构的工艺性概念 二、零件结构的工艺性分析方法 三、具体实例分析
第五节 零件结构的工艺性分析
一、零件结构的工艺性概念
零件结构的工艺性 是指这种结构的零件被加 工的难易程度。
零件结构的工艺性良好，是指所设计的零件， 在保证使用要求的的前提下，能较经济、高效、 合格地加工出来。
（1）增加工艺凸台
第五节 零件结构的工艺性分析
（2）增设装夹凸缘或装夹孔
第五节 零件结构的工艺性分析
（3）改变结构或增加辅助安装面
第五节 零件结构的工艺性分析
轴承盖结构的改进
第五节 零件结构的工艺性分析
1、零件整体的结构工艺性
2） 零件的结构应有足够的刚度
减少工件在夹紧力或切削力作用下的变形
5）表面形状尽量与刀具形状相一致
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
6、尽量采用标准化参数
第五节 零件结构的工艺性分析
3. 便于安装拆卸
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
增设凸缘
第五节 零件结构的工艺性分析
增设加强肋板
第五节 零件结构的工艺性分析
增设加强肋板
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
1、零件整体的结构工艺性
3） 有利于保证加工精度、减少辅助工艺时间， 提高生产率
（1）同类结构要素应尽量统一
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
尽可能避免弯曲的孔
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
2.零件组成要素的结构要便于加工
4) 减小加工困难
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
2. 零件组成要素的结构要便于加工
第五节 零件结构的工艺性分析
零件结构工艺性的好坏是相对的、变化的。
第五节 零件结构的工艺性分析
二、零件结构的工艺性分析方法
1、从零件的整体结构出发分析 2、从零件的每个组成要素出发分析 3、从零件的装卸角度出发分析 4、合理使用组合件
第五节 零件结构的工艺性分析
三、具体分析实例
1、零件整体的结构工艺性 1） 便于装夹
第五节 零件结构的工艺性分析
（2）尽量减少安装次数、调刀次数
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
（3）有相互位置精度要求的表面，最好能在 一次安装中加工。
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
（4）便于多件一起加工，提高生产效率
拨叉结构要便于多件同时加工
第五节 零件结构的工艺性分析
4. 合理采用零件组合
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
便于装夹
零件结构的工艺性分析方法
零件整体的 结构工艺性
具有足够的刚度
有利于保证加工精度、减少辅助工艺 时间、提高生产效率
尽量避免内表面的加工
零件各组成要素的 结构工艺性
尽量减少表面的加工面积 便于刀具的引进和退出 尽量减少加工困难
零件装配拆卸的 结构工艺性
表面形状尽量和刀具形状一致 尽量采用标准化参数
合理使用组合件
