滑轮基础知识总结

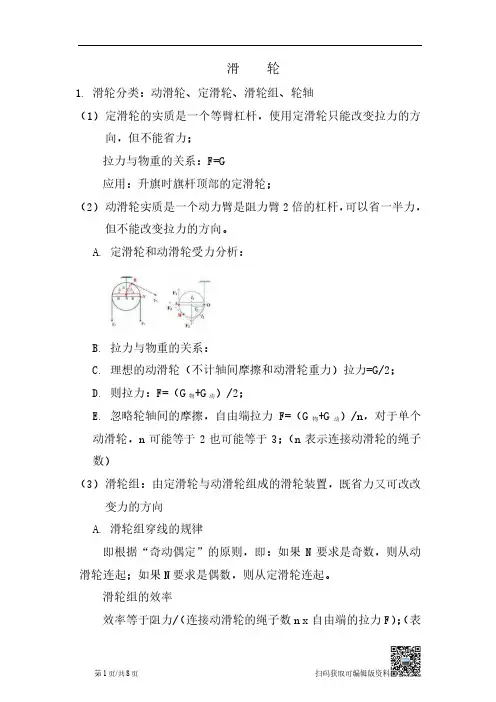

初三《滑轮》基础知识总结
滑轮1.滑轮分类:动滑轮、定滑轮、滑轮组、轮轴(1)定滑轮的实质是一个等臂杠杆,使用定滑轮只能改变拉力的方向,但不能省力;拉力与物重的关系:F=G应用:升旗时旗杆顶部的定滑轮;(2)动滑轮实质是一个动力臂是阻力臂2倍的杠杆,可以省一半力,但不能改变拉力的方向。
A.定滑轮和动滑轮受力分析:B.拉力与物重的关系:C.理想的动滑轮(不计轴间摩擦和动滑轮重力)拉力=G/2;D.则拉力:F=(G物+G动)/2;E.忽略轮轴间的摩擦,自由端拉力 F=(G物+G动)/n,对于单个动滑轮,n可能等于2也可能等于3;(n表示连接动滑轮的绳子数)(3)滑轮组:由定滑轮与动滑轮组成的滑轮装置,既省力又可改改变力的方向A.滑轮组穿线的规律即根据“奇动偶定”的原则,即:如果N要求是奇数,则从动滑轮连起;如果N要求是偶数,则从定滑轮连起。
滑轮组的效率效率等于阻力/(连接动滑轮的绳子数n x自由端的拉力F);(表现形式η=G/nF;η=f/nF)(4)由两个半径不同的轮子固定在同一转轴的装置叫做轮轴。
(水龙头、方向盘、自行车脚蹬、辘轳)①半径较大的轮叫轮,半径较小的轮叫轴。
②实质:轮轴可看作是杠杆的变形。
小轮子的半径一般为阻力臂,大轮子的半径一般叫做动力臂;③特点:当把动力施加在轮上,阻力施加在轴上,则动力臂L1=R,阻力臂L2=r。
即F1R=F2r,∵R>r,∴F1<F2,即使用轮轴可以省力,也可以改变力的方向,但却费了距离。
(5)画出最省力的绕绳方式(1)增加1个滑轮,使得吊起重物的绳子自由端的拉力F最小2.斜面(1)如图所示斜面是一种可以省力的简单机械,但却费距离。
(2)如图所示:当斜面高度h一定时,斜面L越长,越省力(即F 越小);(3)对于理想斜面:G*H=L*F(4)斜面的效率η=G*H/L*F。
八年级物理滑轮知识点总结
八年级物理滑轮知识点总结一、滑轮的定义与种类。
1. 定义。
- 滑轮是一个周边有槽,能够绕轴转动的小轮。
2. 种类。
- 定滑轮:使用时,轴固定不动的滑轮。
- 动滑轮:使用时,轴随物体一起移动的滑轮。
二、定滑轮。
1. 特点。
- 不省力,即拉力F = G(G为物体重力)。
- 可以改变力的方向。
例如,在升旗时,通过定滑轮改变拉力方向,使人能在地面方便地将国旗升起。
2. 实质。
- 定滑轮实质是一个等臂杠杆,其动力臂l_1等于阻力臂l_2,根据杠杆平衡条件F_1l_1 = F_2l_2,可得F = G。
三、动滑轮。
1. 特点。
- 省力,当不计动滑轮重、绳重和摩擦时,拉力F=(1)/(2)G。
如果考虑动滑轮重G_动,则F = (1)/(2)(G + G_动)。
- 费距离,绳子自由端移动的距离s是物体上升高度h的2倍,即s = 2h。
2. 实质。
- 动滑轮实质是一个动力臂为阻力臂2倍的杠杆。
动滑轮的支点在绳与轮的切点处(轮的边缘),动力臂是轮的直径,阻力臂是轮的半径。
四、滑轮组。
1. 特点。
- 既可以省力,又可以改变力的方向。
- 省力情况:在不计绳重、动滑轮重和摩擦时,拉力F=(1)/(n)G(n为承担物重的绳子段数);如果考虑动滑轮重G_动,则F=(1)/(n)(G + G_动)。
- 绳子自由端移动距离与物体上升高度的关系:s=nh。
2. 滑轮组绳子段数n的确定。
- 可以通过数直接与动滑轮相连的绳子段数来确定n。
例如,在一个简单的滑轮组中,如果有3段绳子直接与动滑轮相连,那么n = 3。
3. 组装滑轮组。
- 若要省力,则绳子先系在动滑轮的固定挂钩上,从内向外绕;若要改变力的方向,则绳子先系在定滑轮的固定挂钩上,从外向内绕。
滑轮基础知识总结
滑轮基础知识总结类型一:用滑轮提升重物类型二:用滑轮拉动重物类型三:滑轮组力关系距离关系速度关系滑轮组简单计算1.如图所示,某工人利用滑轮组提升矿井中重得物体A,当她所用得拉力F=500N时,物体A在10s内匀速提升2m。
若不计滑轮重、摩擦与绳重,求:1、物体A得重2、绳子自由端运动得距离3、绳子自由端得速度。
2、用如图所示滑轮组将质量为48kg得物体以0、3m/s得速度匀速提起,绳子自由端得拉力为200N;若用该滑轮组将重570N得物体匀速提升2m时,不计绳重与滑轮轴摩擦、绳子得伸长,(g=10N/kg),求:1、动滑轮得重力2、绳子自由端运动得距离3、若用此滑轮组提升66kg得物体,则绳子自由端得拉力就是多少?3、甲图:n=图:n==乙F=F= G=GGS=S= h= h S=hv绳= v物v绳= v物v绳= v物物4、如图所示得滑轮组拉物体A在水平桌面上做匀速直线运动。
如果拉力F=3N,物体A得速度v=0、2m/s,忽略滑轮重、绳重与轴摩擦。
则求物体A受到得拉力。
物体A受到得合力。
物体A受到得摩擦力。
绳自由端得速度。
5.如图所示,重40N得物体A在水平拉力F得作用下,在水平桌面上做匀速直线运动,物体A所受得滑动摩擦阻力就是物重得0、2倍,物体A在2s内前进了0、2m。
若不计滑轮重、绳重及轴摩擦,则求物体A受到摩擦力大小。
绳自由端拉力。
绳自由端得速度。
6、质量就是6kg得物体A放在水平桌面上,利用图所示得装置使物体A以2m/s得速度做匀速直线运动,弹簧测力计始终保持水平,其示数为2N,不计绳重、弹簧测力计重、绳子得伸长与滑轮组内部得摩擦,则求作用在绳端得拉力F。
水平桌面对物体A得摩擦力。
绳子自由端得速度。
滑轮知识点技巧总结
滑轮知识点技巧总结一、滑轮的基本知识滑轮是一种简单机械装置,通常由一个轮子和一个固定在其上的轴组成。
它可以用来改变方向并增加力的作用效果。
滑轮的基本原理是利用绳索或链条拦绳在滑轮上穿过的方式,可以改变力的作用方向并增大力的作用效果。
滑轮的基本构造包括轮轴和轮带,轮轴用来支撑和固定轮带,轮带则用来传送动力。
滑轮可以根据其结构的不同分为单轮滑轮、复合滑轮和绞盘滑轮。
滑轮的作用是改变力的方向和大小。
通常情况下,使用滑轮可以减小需要施加的力的大小,但是要注意的是,滑轮增大了力的效果,但却没有减小所需的总力。
二、滑轮的应用1. 物体的举起和降落滑轮广泛应用于物体的举起和降落中。
当有一重物体需要提升时,可以使用滑轮来增加力的效果。
将绳索或链条绕过滑轮上的轮带,然后再施力,力的效果就会增大,从而可以轻松地举起重物。
此外,滑轮还可以改变力的方向,使得重物的举起更加方便和灵活。
2. 机械传动系统滑轮也被广泛应用于机械传动系统中,可以用来通过链条或皮带传递动力。
通过滑轮的转动,传递动力的效果可以达到很好的效果,并且能够实现力的平衡和方便的传动。
3. 绳索运动在登山、钓鱼、滑雪等运动中,滑轮常常被用来作为绳索的固定点和承重点。
通过滑轮的应用,可以有效地减小了对运动者的体力负担,使得运动更加顺畅和轻松。
4. 工程建设在建筑和工程方面,滑轮也有着广泛的应用。
例如在建筑工地中,工人需要举起重物,可以借助滑轮来实现目标。
此外,在拖拉工程中,滑轮还可以用来传送动力,提高工作效率。
三、滑轮的使用技巧1.选择合适的滑轮在使用滑轮时,首先要根据具体的需求选择合适的滑轮。
要考虑到承重能力、耐磨性、摩擦系数等因素,并结合具体的使用环境和场景,选择最适合的滑轮。
2.正确安装滑轮在安装滑轮时,应该注意轴承的安装位置和轮带的正确穿线。
轴承的安装位置应该稳固可靠,轮带的穿线方向应该符合物体的运行轨迹,并且要避免轮带的侧倾和勾绞。
3.合理设置滑轮组使用多个滑轮共同协作,可以达到更好的力的效果。
滑轮知识点总结详细版
滑轮知识点总结详细版一、滑轮的定义及分类1. 滑轮的定义滑轮是一种简单机械装置,由一个轮子和它周围的一个或数个滑动在固定位置的支架组成,主要用来改变力的方向和大小。
2. 滑轮的分类滑轮按照结构和功能可以分为以下几类:(1)固定滑轮:滑轮的轴是固定在机架上的,可以改变力的方向但不能改变力的大小。
(2)移动滑轮:滑轮的轴是可以移动的,可以改变力的方向和大小。
(3)组合滑轮:由多个滑轮组合在一起使用,可以改变力的方向和大小。
二、滑轮的原理和工作机理滑轮能起到改变力的方向和大小的作用,其原理和工作机理如下:1. 改变力的方向:当力作用在一个移动滑轮上时,由于滑轮的轴是移动的,所以力可以改变方向。
而当力作用在一个固定滑轮上时,力的方向不会改变,但可以实现力的传递。
2. 改变力的大小:通过改变移动滑轮的位置,可以改变力的大小。
滑轮组合在一起使用时,可以通过不同的组合方式实现力的放大或减小。
三、滑轮的应用1. 提升装置通过组合滑轮的方式,可以设计出吊车、升降机等提升装置,用于吊运重物或人员。
2. 输送装置利用滑轮的传动原理,可以设计输送带系统,用于输送物料或产品。
3. 力的传递滑轮可以用于改变力的方向和大小,常见于机械传动系统中。
四、滑轮的原理应用于力的分析1. 牛顿第二定律根据牛顿第二定律,物体的加速度与作用在它上面的所有外力成正比,与物体的质量成反比。
而在实际应用中,滑轮可以改变外力的方向和大小,因此可以通过滑轮系统实现力的平衡和分析。
2. 滑轮系统的力分析通过滑轮系统的力分析,可以实现对于力的大小和方向的平衡。
通过组合滑轮的方式,可以实现不同力的平衡,从而为各种机械装置的设计提供理论基础和依据。
五、常见问题及解决方法1. 滑轮的运转不畅此问题可能是由于滑轮轴承损坏或受到污垢影响,可以通过更换滑轮轴承或清洁滑轮表面解决。
2. 滑轮的轮槽变形此问题可能导致传动系统的运转不稳定,可以通过更换滑轮或对轮槽进行修正来解决。

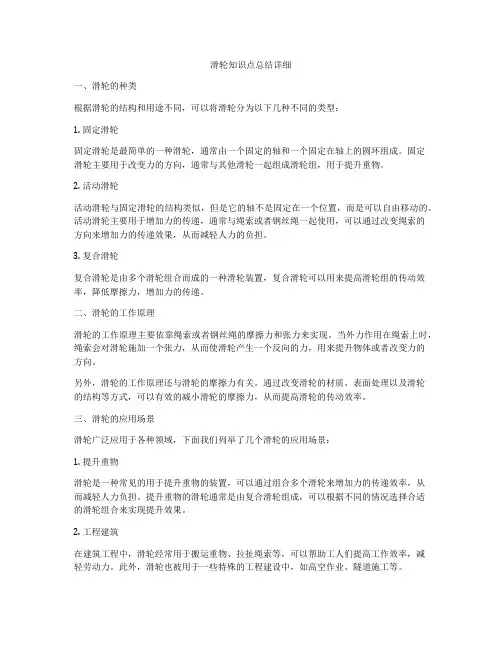

滑轮知识点总结详细
滑轮知识点总结详细一、滑轮的种类根据滑轮的结构和用途不同,可以将滑轮分为以下几种不同的类型:1. 固定滑轮固定滑轮是最简单的一种滑轮,通常由一个固定的轴和一个固定在轴上的圆环组成。
固定滑轮主要用于改变力的方向,通常与其他滑轮一起组成滑轮组,用于提升重物。
2. 活动滑轮活动滑轮与固定滑轮的结构类似,但是它的轴不是固定在一个位置,而是可以自由移动的。
活动滑轮主要用于增加力的传递,通常与绳索或者钢丝绳一起使用,可以通过改变绳索的方向来增加力的传递效果,从而减轻人力的负担。
3. 复合滑轮复合滑轮是由多个滑轮组合而成的一种滑轮装置,复合滑轮可以用来提高滑轮组的传动效率,降低摩擦力,增加力的传递。
二、滑轮的工作原理滑轮的工作原理主要依靠绳索或者钢丝绳的摩擦力和张力来实现。
当外力作用在绳索上时,绳索会对滑轮施加一个张力,从而使滑轮产生一个反向的力,用来提升物体或者改变力的方向。
另外,滑轮的工作原理还与滑轮的摩擦力有关。
通过改变滑轮的材质、表面处理以及滑轮的结构等方式,可以有效的减小滑轮的摩擦力,从而提高滑轮的传动效率。
三、滑轮的应用场景滑轮广泛应用于各种领域,下面我们列举了几个滑轮的应用场景:1. 提升重物滑轮是一种常见的用于提升重物的装置,可以通过组合多个滑轮来增加力的传递效率,从而减轻人力负担。
提升重物的滑轮通常是由复合滑轮组成,可以根据不同的情况选择合适的滑轮组合来实现提升效果。
2. 工程建筑在建筑工程中,滑轮经常用于搬运重物、拉扯绳索等,可以帮助工人们提高工作效率,减轻劳动力。
此外,滑轮也被用于一些特殊的工程建设中,如高空作业、隧道施工等。
3. 运动器械滑轮也被广泛应用于运动器械中,如健身器材、体育设备等。
通过改变滑轮的结构和布局,可以实现不同的运动效果,帮助运动员进行训练和比赛。
四、如何选择合适的滑轮选择合适的滑轮对于提高滑轮的传动效率、降低摩擦力具有重要意义。
下面我们列举了几点选择滑轮的建议:1. 材质滑轮的材质直接影响滑轮的摩擦力和耐磨性,一般来说,硬度高、表面光滑的滑轮摩擦力小,耐磨性好,可以选择金属材质或者特殊的聚合物制品。
初中滑轮必备知识点总结
初中滑轮必备知识点总结一、滑轮的基本原理和结构组成1. 滑轮的作用原理滑轮是一种可以转动的圆形轮子,通过在轮子的周围绕上绳索或链条,并施加力量来拉动绳索或链条,从而实现提升重物的功能。
滑轮的主要作用是改变施力方向,以及减小所需的提升力量,使得提升物体变得更加容易。
2. 滑轮的组成滑轮通常由轮轴、轮轮、槽、轴承等部件组成。
轮轴是轮子的轴心,用来支撑轮子的转动;轮轮是滑轮的主体部分,是可以转动的圆形轮子;槽是固定在轮轮上的用来绕绳索或链条的凹槽;轴承是用来支撑轮轮的转动,减小摩擦力的作用。
二、滑轮的使用方法1. 滑轮的安装在使用滑轮时,首先要将滑轮固定在提升物体的支架上,确保滑轮能够自由转动并能够支撑所提升的物体。
同时,需要将绳索或链条固定在提升物体上,并绕在滑轮的槽中,确保能够顺畅的拉动绳索或链条。
2. 滑轮的使用方法在使用滑轮时,我们需要根据所提升物体的重量和所需的提升力量来选择合适数量的滑轮。
通常情况下,使用多个滑轮可以减小所需的提升力量和方便拉动绳索或链条。
此外,还需要采取适当的力量和方向来施加在绳索或链条上,以便顺利提升物体。
三、滑轮的相关计算公式在使用滑轮时,需要根据滑轮组合的情况和所提升物体的重量来计算所需的提升力量。
以下是一些常用的滑轮计算公式:1. 单滑轮提升力量计算公式F=mg其中,F为提升力量,m为物体的质量,g为重力加速度。
2. 多滑轮提升力量计算公式F₁=F/g其中,F₁为提升力量,F为所提升物体的重量,g为重力加速度,n为滑轮的数量。
3. 力的平衡条件当使用多个滑轮时,需要根据力的平衡条件来计算所需的提升力量。
即施加在绳索或链条上的力量要平衡所提升物体的重量。
以上是关于滑轮的基本原理、使用方法和相关计算公式的介绍。
通过学习这些知识点,我们可以更加深入地了解滑轮的作用原理和使用技巧,从而更好地应用滑轮来完成我们的工作和生活。
希望这篇总结对大家有所帮助。
物理滑轮知识点
物理滑轮知识点总结
一、定滑轮
1. 定义:中间的轴固定不动的滑轮。
2. 实质:等臂杠杆。
3. 特点:
-不省力也不费力,即使用定滑轮提升重物时,拉力F 等于重物的重力G,F = G。
-可以改变力的方向。
比如,要将重物竖直向上提升,可以通过定滑轮将拉力方向变为水平或其他方向。
二、动滑轮
1. 定义:和重物一起移动的滑轮。
2. 实质:动力臂为阻力臂二倍的杠杆。
3. 特点:
-省一半的力,即使用动滑轮提升重物时,拉力 F 等于重物重力G 的一半(不计动滑轮重力及摩擦),F = G/2。
-不能改变力的方向。
三、滑轮组
1. 定义:由定滑轮和动滑轮组合在一起构成的装置。
2. 特点:
-既可以省力又可以改变力的方向。
-承担物重的绳子段数为n,在不计摩擦和动滑轮重力时,拉力F = G/n;若考虑动滑轮重力,则拉力 F = (G + G 动)/n,其中G 为物重,G 动为动滑轮重力。
四、滑轮的应用
1. 在起重机、升降机等机械中广泛应用滑轮组来提升重物。
2. 在旗杆顶部安装定滑轮,用于改变力的方向,方便升旗。
五、计算滑轮问题的注意事项
1. 确定承担物重的绳子段数:通过观察与动滑轮直接相连的绳子段数来确定。
2. 考虑摩擦和动滑轮重力的影响:实际情况中,摩擦和动滑轮重力不可忽略,计算拉力时要按照相应公式进行。
3. 明确力和距离的关系:绳子自由端移动的距离s 与物体上升的高度h 之间的关系为s = nh(n 为承担物重的绳子段数)。
滑轮初步知识点总结
滑轮初步知识点总结滑轮通常用于提升机械和绳索系统中,以帮助人们进行重物的移动,它可以将施加在绳索上的力转移为更小的力,从而起到增加效率的作用。
在本文中,将介绍滑轮的基本概念、使用方法和物理原理。
一、滑轮的基本概念1. 滑轮的结构滑轮通常由轴和轮组成。
轴是固定滑轮的部分,轮则是绳索或链条可以绕过的圆形圆盘。
滑轮上通常有凹槽或凹坑,以便绳索或链条不会滑落。
滑轮的结构通常非常简单,但其在机械操纵力的转动中起到关键作用。
2. 滑轮的类型根据用途和结构的不同,滑轮可以分为固定滑轮、活动滑轮和组合滑轮。
固定滑轮用于锚定在机械结构中,绳索或链条通过它时只改变了力的方向;活动滑轮则可以移动,用于输送物体或改变力的方向;组合滑轮则是由多个滑轮组合而成,用于提高性能和减少绳索或链条的摩擦损失。
3. 滑轮的用途滑轮可以用于提升机械、绳索系统、工程机械、船舶、装卸设备等多个领域。
其主要作用是通过减小所需的人力和物力来传递力,并实现用最小的力移动最大的物体。
二、滑轮的物理原理1. 滑轮的力学公式根据力的平衡条件,滑轮的力学公式可以表示为W=2F。
其中,W表示所需要的工作量,F表示力的大小。
这意味着通过滑轮系统传递力的工作量将会减半,从而提高了效率。
2. 滑轮的摩擦力在使用滑轮时,摩擦力是需要考虑的重要因素之一。
当绳索或链条在滑轮上运动时,由于摩擦力的存在,会损耗一部分能量,这会影响滑轮的效率。
因此,在选择和使用滑轮时,需要考虑摩擦力对装置的影响,并采取相应的措施减小摩擦力。
3. 滑轮的机械优势滑轮的机械优势是指通过滑轮系统传递力时所获得的力的减小。
滑轮的机械优势可以用来提高工作效率,减小所需的力,从而进行更多的工作。
三、滑轮的使用方法1. 选择适当的滑轮在使用滑轮时,需要选择适合具体工作需求的滑轮。
包括滑轮的尺寸、结构、材质等因素。
不同的滑轮有不同的特性和适用范围,需要根据具体情况进行选择。
2. 安装正确的位置在使用滑轮时,需要将其安装在正确的位置。
滑轮知识点总结(ZYF)
滑轮部分基础知识点知识点1:定滑轮:1、定义:中间的轴固定不动的滑轮。
2、实质:定滑轮的实质是:等臂杠杆3、特点:使用定滑轮不能省力但是能改变动力的方向。
①对理想的定滑轮(不计轮轴间摩擦)F = G②绳子自由端移动距离等于重物移动的距离 S F = S G③绳子自由端移动速度等于重物移动的速度 v F = v G 知识点2:动滑轮:1、定义:和重物一起移动的滑轮。
(可上下移动,也可左右移动)2、实质:动滑轮的实质是:动力臂为阻力臂2倍的省力杠杆。
3、特点:使用动滑轮能省一半的力,但不能改变动力的方向。
①理想的动滑轮(不计轴间摩擦和动滑轮重力)则:F = G/ 2②只忽略轮轴间的摩擦则拉力F = (G 物+G 动)/2; ③绳子自由端移动距离是2倍重物移动的距离S F = 2h G ④绳子自由端移动速度是2倍重物移动的速度v F = 2v G知识点3:滑轮组 1、定义:定滑轮、动滑轮组合成滑轮组。
2、特点:使用滑轮组既能省力又能改变动力的方向3、①理想的滑轮组(不计轮轴间的摩擦和动滑轮的重力)拉力F = G/ n 。
②只忽略轮轴间的摩擦,则拉力F = (G 物+G 动)/n③绳子自由端移动距离是n 倍的重物移动的距离S F = L G④绳子自由端移动速度是n 倍的重物移动的速度v F = nv G知识点4:绳子段数n 。
1、绳子的段数是指有几段绳子承担力。
例如,一根绳子可以用两股(即两段)来提重物, 也可以三股等等,那么这里的几股就是几段的意思。
2、数绳子的段数的步骤:①分清定、动滑轮,用虚线把定滑轮和动滑轮完全隔离开。
②数靠近动滑轮的绳子段数。
③绳子末端从动滑轮出来的算上,从定滑轮出来的不算。
注意:绳子的段数与根数是不同的概念,一根绳子可以分为几段,一根绳子上的力处处相等。
滑轮知识点总结1、在计算滑轮组中的承力绳子段时,与某个绳子上的力所对应的力臂的大小无关,就算该绳子上的力所对应的力臂的大小为0,该绳子端也有可能为承力绳子段。
滑轮知识点概括
滑轮知识点概括-中考资料注意保存一:定滑轮1:定义:在使用时位置固定的滑轮,如图1图2 2:特点: (1): 定滑轮相当一个等臂杠杆,阻力臂(AO )=动力臂(OB)=滑轮半径(r),支点为O , 所以定滑轮不省力。
(2):路程关系:绳自由端移动距离=物体移动距离 速度关系:绳自由端移动速度=物体移动速度 (3):定滑轮有点是可以改变动力的方向。
(4):力关系:不计绳与滑轮之间摩擦力时:动F =物G二:动滑轮1:定义:在使用时滑轮位置跟着物体位置而改变,如图3G 物F 动OL F L G图3 2:特点 (1):动滑轮相当于一个省力杠杆,如果滑轮半斤为r ,则动力臂(F L )=2r ,阻力臂(G L )=r (2):力关系:①、当不计动滑轮重力和绳和滑轮之间摩擦时:有动F =2物G②、当只计动滑轮质量时:动F =2动物G GG 物F 动A B O③、当计动滑轮质量和绳与滑轮之间摩擦力时:动F =2fG G ++动物(3):移动距离关系:①、绳自由端移动距离=物体移动距离的2倍 ②、绳自由端移动速度=物体移动速度的2倍 (4):优点:省力;缺点:费距离 三:滑轮组绕法 (一):滑轮组绕法一般步骤1:为了绕线方便,画图滑轮时,内部滑轮小点,越朝外滑轮应该越大。
2:绕线时应该从内到外。
3:从动滑轮上端开始或从定滑轮下端开始,所以每组滑轮组有两种绕法。
4:不得重复绕线。
(二)、练习,按要求绕线(三):滑轮组特点注意:先搞清楚几个问题1:经过动滑轮的线的段数:n2:是否计动滑轮质量或重力滑轮G 和绳与滑轮摩擦力f经过段数绕线段数当不计滑轮质量和绳与滑轮摩擦时,动F 和物G 关系当只计滑轮重力动滑轮G 时, 动F 和物G 关系当计滑轮重力动滑轮G 和绳与滑轮摩擦f 时, 动F 和物G 关系nnG F 物动=nG F 动滑轮物动G +=nfG F ++=动滑轮物动G经过段数绕线段数绳自由端移动距离自由端S 和物体移动距离物体S 关系 绳自由端移动速度自由端V 和物体移动速度物体V 关系n自由端S =n ×物体S自由端V = n ×物体V1:如图a 所示的滑轮组将重10N 的物体匀速提升0.1m ,所用时间为2s ,作用在绳子末端的拉力F 为6N (不计绳重和绳与滑轮间的磨擦) (1)、求绳自由端移动的速度 (2)、求动滑轮质量图a2:如图b 所示,每个滑轮(不分大小)重为5N ,要提升的重物重为120N ,用来串绕滑轮组的绳子能承受的最大拉力是30N 。
滑轮的知识点总结
滑轮的知识点总结一、滑轮的工作原理滑轮是由一个固定在支架上的轮子和一个绕在轮子上的绳索或链条组成的简单机械装置。
滑轮的工作原理是通过绳索或链条与滑轮接触,当施加力于一侧或绳索时,滑轮会转动起来,并且使另一端的绳索或链条产生相同方向的力。
二、滑轮的种类根据结构和用途不同,滑轮可以分为固定滑轮、活动滑轮、复合滑轮和悬挂滑轮等几种类型。
1. 固定滑轮: 固定在支架上,不移动的滑轮称为固定滑轮。
固定滑轮主要用于改变力的方向,减少摩擦力,用于构成滑轮组等。
它的主要作用是改变力的方向,能够使我们在工作中更加省力。
2. 活动滑轮: 可移动的滑轮称为活动滑轮。
活动滑轮的主要作用是改变力的大小和方向,还可以使绳子或链子改变方向,或者拉动物体。
活动滑轮可以使一个力,改变成两个力,用在吊重物等。
3. 复合滑轮: 具有多个轮子的滑轮被称为复合滑轮。
复合滑轮通过多个轮子的组合,可以实现更大的力的缩小,力的方向的改变。
4. 悬挂滑轮: 悬挂滑轮是一种特殊的滑轮,它是一个固定在支架上的轮子,轮子上没有轴心。
悬挂滑轮可以改变单方向的力,悬挂在绳索上的滑轮称为悬挂滑轮。
三、滑轮的应用滑轮在日常生活和各种机械设备中都有广泛的应用,以下是滑轮的一些常见应用场景:1. 重物吊运: 在建筑工地、码头、仓库等场所,常常需要用到吊车、起重机等设备吊运重物。
滑轮能够将重担的力同时作用在多根绳索中,减小每根绳索的受力,从而减小了每根绳索的张力,使得吊重物更加容易。
2. 电梯: 电梯是现代生活中不可或缺的交通工具,滑轮是电梯能够顺利上下运行的重要部件。
3. 起重机: 起重机是用于吊运和装卸货物的设备,滑轮是起重机中不可或缺的组成部分。
4. 运动器材: 健身器材和运动器材中也大量使用滑轮,如健身器材中的拉力器、游艇中的绳索等。
5. 提升装置: 滑轮被广泛应用于吊升和提升装置中,如吊装设备、手动吊升工具等。
6. 工程机械: 工程机械中也有很多运用到滑轮的地方,如起重机、吊装设备、提升装置等。
滑轮期末知识点总结
滑轮期末知识点总结一、滑轮的基本概念滑轮是一种简单机械装置,由一个固定在支架上的固定轴和绕固定轴转动的滚筒组成。
滑轮在吊装、传动和拉拽等方面有着广泛的应用。
二、滑轮的分类1. 按结构形式:固定滑轮和活动滑轮。
2. 按用途:吊装滑轮和传动滑轮。
三、滑轮的原理1. 滑轮可以改变力的方向,例如在吊装过程中,使用滑轮可以改变物体受力的方向,从而减轻了人力的消耗。
2. 滑轮可以改变力的大小,通过增加或减少绳索的张力,可以改变作用在物体上的力的大小。
3. 滑轮可以改变动作的速度,例如在传动系统中,使用不同大小的滑轮可以改变传动轴的转速。
四、滑轮的应用1. 吊装:在吊装重物时,通过使用滑轮可以减少人力的消耗,提高效率。
2. 传动:在机械传动系统中,滑轮被用来改变传动轴的转速或者方向。
3. 拉拽:在拉拽工作中,使用滑轮可以改变拉拽方向,减小力的消耗。
五、滑轮的计算在实际应用中,滑轮的设计需要进行一定的计算,主要包括滑轮的承载力、传动比和速度比的计算等。
六、注意事项1. 滑轮要定期检查绳索或皮带的磨损情况,及时更换,避免意外事故发生。
2. 滑轮的安装要符合安全要求,固定结构牢固,确保使用过程中的安全。
七、滑轮的维护1. 定期对滑轮的承载轴承、齿轮等部件进行润滑,保持滑轮的良好运转状态。
2. 定期检查滑轮的轴承、绳索等零部件的磨损情况,及时更换,保障滑轮的安全使用。
八、滑轮的发展趋势1. 复合材料滑轮的应用不断扩大,具有高强度、耐磨损、轻量化等特点。
2. 智能化滑轮的应用不断扩展,配合传感器、控制器,实现滑轮状态的实时监测和自动控制。
九、滑轮在工程实践中的案例1. 天桥吊装:在天桥的搭建过程中,滑轮被广泛应用于吊装操作中,大大提高了施工效率。
2. 机械传动系统:在各种机械设备中,滑轮作为传动装置的一部分,实现了能量的传递和转换。
总之,滑轮作为一种简单的机械装置,在工程实践中有着广泛的应用,通过对滑轮的原理、分类、计算等知识点的掌握,可以更加有效地应用滑轮在工程实践中,提高工作效率,确保安全生产。
关于滑轮的知识要点
关于滑轮的知识要点归纳
一、滑轮的种类
1.定滑轮:物体移动时,滑轮的轴原地不动的滑轮。
2.动滑轮:物体移动时,滑轮的轴与物体一起移动的滑轮。
3.滑轮组:由定滑轮和动滑轮组成的装置。
二、滑轮的作用
1.定滑轮实质是一个等臂杠杆,可以改变拉力的方向,但不能省力。
2.动滑轮实质是一个动力臂是阻力臂二倍的杠杆,可以省力,但不能改变拉力的方向。
3.滑轮组可以改变拉力方向,可以省力,但绳端要多移动距离。
三、利用滑轮省力计算公式
1.竖直方向提升物体情况
(a)不计摩擦、绳重和动滑轮重的情况
物
(b)不计摩擦、绳重的情况
)
物动
2.水平方向拉动物体的情况
四、两个关系式
1.绳端移动的距离与物体移动的距离的关系式:
绳物
2. 绳端移动的速度与物体移动的速度的关系式:
绳物
说明:
1.公式中字母的含义:F表示绳端的拉力;f表示物体在水平面受到的摩擦力。
2.使用定滑轮时,n=1;使用动滑轮时,n=2;使用滑轮组时,n是指通过动滑轮的绳子段数。
滑轮力学知识点总结
滑轮力学知识点总结1. 滑轮的工作原理滑轮是一种简单机械,通常由一个张紧滑轮和一个定滑轮组成。
滑轮的工作原理基于力的平衡和传递,主要包括以下几个方面:(1)张紧滑轮:张紧滑轮是通过拉紧绳索或链条来使其保持张紧状态,从而保证传递的力能够顺利传递到定滑轮上。
张紧滑轮的工作原理类似于简单机械中的定滑轮,但其作用更多地是用于调整绳索或链条的张紧程度。
(2)定滑轮:定滑轮是静止不动的,其主要作用是改变力的方向和大小。
当绳索或链条绕过定滑轮时,力的方向会发生改变,但力的大小不会改变。
(3)力的传递:在滑轮系统中,力是通过绳索或链条传递的,当力作用在张紧滑轮上时,力会沿着绳索或链条传递到定滑轮上,然后力会改变方向和大小,并继续传递到其他组件上。
因此,滑轮系统的工作原理可以看作是力的传递和平衡。
2. 滑轮系统的力学分析滑轮系统的力学分析主要涉及到力的平衡和传递,以及滑轮系统中各个组件之间的关系。
在进行滑轮系统的力学分析时,需要考虑以下几个方面:(1)力的平衡:在滑轮系统中,力是通过绳索或链条传递的,并且会受到滑轮和张紧装置的影响。
因此,需要对系统中各个组件上的力进行平衡分析,确定各个组件上力的大小和方向。
(2)力的传递:滑轮系统中力的传递是一个非常重要的问题,需要确定力是如何在系统中传递的,以及传递过程中力的大小和方向的变化。
通常情况下,可以利用动力学的方法对力的传递进行分析,从而确定各个组件上的力的大小和方向。
(3)滑轮系统的关系:在进行滑轮系统的力学分析时,需要考虑各个组件之间的关系,包括绳索或链条与滑轮的摩擦力、滑轮与滑轮之间的摩擦力等。
这些关系会影响力的传递和平衡,因此需要对其进行考虑。
3. 滑轮系统的应用滑轮系统的应用非常广泛,主要涉及到机械传动、起重设备、航空航天等领域。
在这些领域中,滑轮系统起着非常重要的作用,帮助人们完成各种工作和任务。
以下是一些常见的滑轮系统的应用:(1)机械传动:在各种机械设备中,滑轮系统用于传递力和运动,帮助完成各种工作。
滑轮知识点归纳总结
滑轮知识点归纳总结一、滑轮的定义和作用滑轮是一种简单的机械装置,由一个固定的轮子和一个固定的轴组成。
它的作用是改变力的方向和大小。
通过滑轮,我们可以轻松地改变物体的运动方向和施加力的大小,从而更容易地移动重物或者进行其他工作。
二、滑轮的种类1. 固定滑轮:固定在一个支架上,不会移动。
固定滑轮的作用是改变施加力的方向。
2. 活动滑轮:安装在一个移动的支架上,可以随着物体的移动而移动。
活动滑轮的作用是改变力的大小。
3. 复合滑轮:由多个固定滑轮和活动滑轮组成,通过组合可以改变力的方向和大小。
三、滑轮的原理1. 滑轮的运动原理:滑轮主要依靠滑动摩擦来实现物体的移动。
当一个物体被施加力并附着在滑轮上时,滑轮会通过滑动摩擦来传递力量,使物体移动。
2. 滑轮的力的传递原理:通过滑轮,我们可以改变施加力的方向和大小。
当力作用在一侧滑轮上,另一侧滑轮也会受到同样大小的力。
这样,我们可以通过改变滑轮的布局,来改变力的方向和大小。
四、滑轮的应用1. 起重机:起重机是常见的利用滑轮的机械装置。
通过改变滑轮的布局,我们可以轻松地移动重物。
2. 绳索滑动:在登山、救援等活动中,我们可以利用滑轮来改变力的方向和大小,从而轻松地移动物体。
3. 体育器材:滑轮也广泛应用在健身器材和体育器材中,比如杠铃、拉力器等。
五、滑轮的优点和缺点滑轮的优点是能够方便快捷地改变力的方向和大小,使得工作更加容易。
另外,滑轮也可以减小力的消耗,从而节省人力。
但是,滑轮也有一些缺点,比如摩擦损耗使得滑轮损耗严重、力的传递效率不高等问题。
六、滑轮的选用和维护1. 选择适当的滑轮:在选择滑轮时,要考虑到负载、速度、摩擦等因素。
不同的工作环境和条件需要选择不同类型的滑轮。
2. 滑轮的安装:安装滑轮时,要确保滑轮和支撑架之间有适当的间隙,防止不必要的阻力和摩擦。
3. 滑轮的维护:定期对滑轮进行检查和清洁,及时更换磨损严重的滑轮,可以延长滑轮的使用寿命。
七、滑轮的未来发展随着科技的发展,滑轮也在不断地改良和完善。
滑轮基础知识总结
滑轮基础知识总结类型一:用滑轮提升重物滑轮类型定滑轮动滑轮动滑轮装置图力关系F=GF:拉力G:物体重力F=2GF:拉力G:物体重力F=2GF:拉力G:物体重力距离关系S=hS:绳子末端移动的距离h:物体升高的高度S=2hS:绳子末端移动的距离h:物体升高的高度S=2hS:挂钩移动的距离h:物体升高的高度速度关系V绳=V物V绳:绳子末端移动的速度V物:物体升高的速度V绳=2V物V绳:绳子末端移动的速度V物:物体升高的速度V钩=2V物V钩:挂钩末端移动的速度V物:物体升高的速度类型二:用滑轮拉动重物滑轮类型定滑轮动滑轮动滑轮装置图力关系F=GF:拉力f:重物与桌面间的摩擦力F=2GF:拉力f:重物与桌面间的摩擦力F=2GF:拉力f:重物与桌面间的摩擦力物动动物动物==G Fn G G Fn G nG G F --+=距离关系S=LL:绳子末端移动的距离L:物体移动的距离 S=2LL:绳子末端移动的距离L:物体移动的距离 S=2L L:挂钩移动的距离 L:物体移动的距离 速度关系V 绳=V 物V 绳:绳子末端移动的速度V 物:物体升高的速度V 绳=2V 物V 绳:绳子末端移动的速度V 物:物体升高的速度V 钩=2V 物V 钩:挂钩末端移动的速度V 物:物体升高的速度类型三:滑轮组滑轮类型用滑轮组匀速提升重物用滑轮组匀速水平拉动重物装置图力关系距离关系 速度关系nhS =物绳nV V =fF A A F nf n F F A A A ==所以匀速直线运动因为受到的拉力表示物体=物绳nS S =物绳nV V =滑轮组简单计算1.如图所示,某工人利用滑轮组提升矿井中重的物体A,当他所用的拉力F=500N时,物体A在10s内匀速提升2m。
若不计滑轮重、摩擦和绳重,求:1、物体A的重2、绳子自由端运动的距离3、绳子自由端的速度。
2.用如图所示滑轮组将质量为48kg的物体以s的速度匀速提起,绳子自由端的拉力为200N;若用该滑轮组将重570N的物体匀速提升2m时,不计绳重和滑轮轴摩擦、绳子的伸长,(g=10N/kg),求:1、动滑轮的重力2、绳子自由端运动的距离3、若用此滑轮组提升66kg的物体,则绳子自由端的拉力是多少3.甲图:n= 乙图:n= 甲图:n= 乙图:n=F= G F= G F= G F= GS= h S= h S= h S= h v绳= v物v绳= v物v绳= v物v绳= v物4.如图所示的滑轮组拉物体A在水平桌面上做匀速直线运动。
_滑轮基本知识
用几段绳子吊着物体, 所用力就是总重的几 分之一
例1:如图所示,物体M的重力为8N,忽略 弹簧测力计、动滑轮和绳的重力及绳与滑轮
之间的摩擦力,弹簧测力计1和弹簧测力计2
的示数分别为( 8N )、( 4N )
例2:如图所示,甲、乙、丙装置中所挂重 物的质量相等,若滑轮、绳的重力及绳和
滑轮间的摩擦力忽略不计,则F1、F2、F3
的关系为( C )
A、F1=F2=F3 C、F2>F3>F1
B、F1>F2>F3 D、F3>F1>F2
F1=G/2
F2=2G
F3=G
在图中画出使用滑轮组提起物体时最省力的 绕绳方法。若此时拉力为15N,物体重力为 40N,则动滑轮重为多少?
(1)如图所示的滑轮组,承担 力的绳子有 段;
(2)若不计绳重、摩擦和动滑
第五节 滑轮
1、定义:一个周边有槽,可以绕着装在框子里 的轴转动的小轮叫滑轮。
2、分类:定滑轮、动滑轮 3、定滑轮
(1)定义: 滑轮轴固定不动的滑轮叫做定滑轮
(2)特点:不省力,改变力的方向
·l1
l2 O ∟
F2 F1
根据杠杆平衡原理 F1 l1=F2 l2 ∵l1=l2 ∴F1=F2
(3)定滑轮的实质:等臂杠杆 4、动滑轮 (1)定义:滑轮轴与重物一起移动的滑轮
F=G/2
F=G/3
F1=G/4
F2=G/5
F
G
G
F
F=G/3
GG
F=G/4
(3)公式:F=G总/n 且S=nh
G总=G物+G动
其中 F:绳自由端的拉力 n:承担重物绳子的段数 S:绳自由端移动的距离 h:重物与动滑轮同步上升的高度
滑轮知识总结
滑轮知识总结一、定滑轮定滑轮的实质是以圆心为支点,以半径为力臂的等臂杠杆。
定滑轮可以改变用力方向但不能省力,改变动力的方向时动力保持不变。
定滑轮中动力与阻力的关系、动力作用点与阻力作用点移动的距离关系。
克服摩擦力时:F=G s=hF=f s1=s2(s2)二、动滑轮动力与阻力、动力移动的距离和阻力移动距离的关系。
动滑轮的实质是动力臂为阻力臂2倍的省力杠杆(1.支点不是圆心;2.有时费力)物1.判断是定滑轮还是动滑轮,关键是看它的轴是否随物体一起运动。
拉动绳子时,物体移动,滑轮转动,但定滑轮轴的位置不动,动滑轮轴的位置随物体移动。
2.分析动力、阻力的关系时,如果是将物体向上提升,克服的是物体的重力,水平拉动物体时克服的是物体与水平面的摩擦力。
尤其要注意动滑轮有省力和费力两种情况。
3.上面动力和阻力的关系成立的条件是动滑轮的重力、绳子的重力、轮与轴之间的摩擦力忽略不计。
如果考虑动滑轮的重力将物体升高时F=1/2(G物+G动)(费力时F=2G物+G动),距离之间的关系不受此影响。
三、滑轮组1.滑轮组的特点:滑轮组是由若干定滑轮和动滑轮组成的,因此也就综合了定滑轮和动滑轮的优点,既可以省力,又可以改变用力的方向。
(不是所有滑轮组都一定改变用力的方向)滑轮组有几段绳子承担阻力,动力便是阻力的几分之一,绳子自由端移动的距离便是物体移动距离的几倍。
2.使用滑轮组时确定承担阻力的绳子段数n的方法。
(1)采用分割法:在动滑轮和定滑轮之间画一条虚线,将它们隔离开来,只算绕在动滑轮上的绳子段数。
(包括拴在动滑轮框上和最后从动滑轮引出的拉绳,而跨过定滑轮的绳子和最后从定滑轮引出的拉绳,只起改变用力方向的作用)(见下图)(2)计算法:首先确定动滑轮的个数n动和绳子的固定端,如果是固定在定滑轮上则n=2n动;如果固定在动滑轮上则n=2n动+1。
3.滑轮组的省力情况分析(1)滑轮组竖放将物体匀速升高时克服的是物体的重力,F=1/n*G. s=nh 此式成立的条件是动滑轮的重力、绳子的重力、轮与轴之间的摩擦力忽略不计,如果考虑动滑轮的重力将物体升高时F=1/n(G物+G动),距离间的关系不受此影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
滑轮基础知识总结类型一:用滑轮提升重物
类型二:用滑轮拉动重物
类型三:滑轮组
滑轮组简单计算
1.如图所示,某工人利用滑轮组提升矿井中重的物体A,当他所用的拉力F=500N时,物体A
在10s内匀速提升2m。
若不计滑轮重、摩擦和绳重,求:
1、物体A的重
2、绳子自由端运动的距离
3、绳子自由端的速度。
2.用如图所示滑轮组将质量为48kg的物体以0.3m/s的速度匀速提起,绳子自由端的拉力为
= __ v 物
200N ;若用该滑轮组将重 570N 的物体匀速提升 2m 时,不计绳重和滑轮轴摩擦、绳子的伸 长,
(g=10N/kg ),求: 动滑轮的重力 绳子自由端运动的距离 若用此滑轮组提升 66kg 的物体,则绳子自由端的拉力是多少? 1、
2、
3、
3.
S=
图:n=
乙图:
F= S=
n=
乙
甲
G
G F= G
乙 n=
图
n= G
G
F=
S
h G
S=—
4.如图所示的滑轮组拉物体A在水平桌面上做匀速直线运动。
如果拉力F=3N,物体A的速
度v=0.2m/s,忽略滑轮重、绳重和轴摩擦。
则求物体A受到的拉力。
物体A受到的合力。
物
体A受到的摩擦力。
绳自由端的速度。
5.如图所示,重40N的物体A在水平拉力F的作用下,在水平桌面上做匀速直线运动,物体
A所受的滑动摩擦阻力是物重的0.2倍,物体A在2s内前进了0.2m。
若不计滑轮重、绳重及
轴摩擦,则求物体A受到摩擦力大小。
绳自由端拉力。
绳自由端的速度。
6.质量是6kg的物体A放在水平桌面上,利用图所示
的装置使物体A以2m/s的速度做匀速直线运动,弹簧测力计
始终保持水平,其示数为2N,不计绳重、
弹簧测力计重、绳子的伸长和滑轮组内部的摩擦,则求作用在
绳端的拉力F。
水平桌面对物体A的摩擦
力。
绳子自由端的速度。
