振动光纤周界报警系统的介绍.
油气储运工程振动光缆周界入侵报警系统技术规格书
油气储运工程振动光缆周界入侵报警系统技术规格书一、引言本技术规格书旨在对油气储运工程振动光缆周界入侵报警系统进行详细描述和规范，以确保系统设计、安装和运行的可靠性和有效性。
本规格书适用于油气储运工程中的振动光缆周界入侵报警系统。
二、系统概述振动光缆周界入侵报警系统是一种基于振动光纤技术的安全防护系统，用于监测管道、设备和设施周围的入侵行为。
该系统通过布置在油气储运工程周边的振动光缆，实时检测并报警任何非法入侵行为，以保障工程的安全运行。
三、功能要求3.1 检测功能1）实时监测：系统能够实时监测振动光缆上的任何异常振动，并能及时发出报警信号。
2）高灵敏度：系统能够对微弱振动进行高精度检测，并区分正常振动与异常入侵振动。
3）多点检测：系统能够同时监测多个位置的振动情况，并准确判断入侵位置。
4）抗干扰能力：系统能够有效抑制外部干扰信号，确保报警的准确性和可靠性。
3.2 报警功能1）声光报警：系统能够通过声音和灯光等方式及时报警，吸引人员的注意。
2）远程报警：系统能够通过网络或短信等方式将报警信息传输给相关人员，实现远程监控和管理。
3）分级报警：系统能够根据入侵行为的严重程度进行不同级别的报警，并提供相应的处理建议。
3.3 数据存储与管理1）数据记录：系统能够对所有的入侵事件进行记录和存储，并提供查询功能。
2）数据分析：系统能够对入侵事件数据进行统计分析，提供有关入侵行为规律和趋势的参考信息。
3）权限管理：系统能够实现不同用户角色的权限管理，确保数据安全性和操作合规性。
四、技术要求4.1 光缆布置1）布置密度：振动光缆应按照工程需求合理布置，覆盖全面且布置密度适宜。
2）安装方式：振动光缆应采用固定夹具或埋设方式进行安装，确保光缆的稳定性和可靠性。
3）防护措施：振动光缆应采取防水、防腐等措施，以提高其使用寿命和稳定性。
4.2 检测设备1）传感器类型：系统应选择高灵敏度、低功耗的振动传感器，以确保对微弱振动的准确检测。

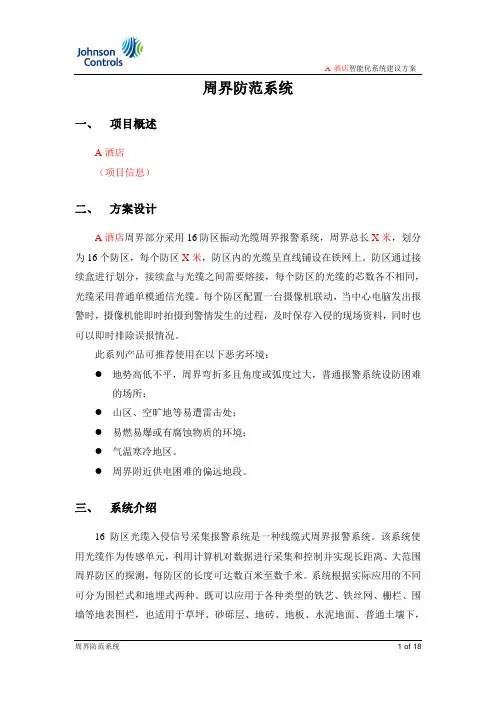

周界防范系统(震动光缆)要点
周界防范系统一、项目概述A酒店（项目信息）二、方案设计A酒店周界部分采用16防区振动光缆周界报警系统，周界总长X米，划分为16个防区，每个防区X米，防区内的光缆呈直线铺设在铁网上。
防区通过接续盒进行划分，接续盒与光缆之间需要熔接，每个防区的光缆的芯数各不相同，光缆采用普通单模通信光缆。
每个防区配置一台摄像机联动，当中心电脑发出报警时，摄像机能即时拍摄到警情发生的过程，及时保存入侵的现场资料，同时也可以即时排除误报情况。
此系列产品可推荐使用在以下恶劣环境：●地势高低不平，周界弯折多且角度或弧度过大，普通报警系统设防困难的场所；●山区、空旷地等易遭雷击处；●易燃易爆或有腐蚀物质的环境；●气温寒冷地区。
●周界附近供电困难的偏远地段。
三、系统介绍16防区光缆入侵信号采集报警系统是一种线缆式周界报警系统。
该系统使用光缆作为传感单元，利用计算机对数据进行采集和控制并实现长距离、大范围周界防区的探测，每防区的长度可达数百米至数千米。
系统根据实际应用的不同可分为围栏式和地埋式两种。
既可以应用于各种类型的铁艺、铁丝网、栅栏、围墙等地表围栏，也适用于草坪、砂砾层、地砖、地板、水泥地面、普通土壤下，其技术达到同类产品的国际先进水平。
系统采用一缆式结构，在周界保护范围不需铺设任何供电及通信线路，可广泛应用各种野外环境、边界线等不便铺设供电线路的场所，可为客户大大节约供电设备与线路的成本，并简化施工。
该系统采用光缆作为无源探测器，可适用于易燃易爆以及强电磁干扰等场所。
3.1系统特点：系统以普通通信光缆为感应单元，利用外界振动对光特性的改变实现长距离，大范围周界防区的探测。
采用光缆作为无源探测器，有效避免了雷电干扰，适用于易燃易爆以及强电磁干扰等场所。
适用于各种复杂地形，可实现对不规则周界防区的探测。
光缆具有较高的灵敏度，即可以直接铺设在各种铁网铁艺上，也可直接埋设在各种地面下，形成隐蔽的防护系统。
使用寿命长，维护费用低。
如何选择振动光缆报警系统
如何选择振动光缆报警系统周界防范报警系统是“安防第一道防线”，在安防系统中起着举足轻重的作用，随着社会的发展，科技的进步，人民生活水平不断的提高，人民生命财产和人身安全越来越受到人们的关注。
从古代的护城河、高高的城楼到现在的围墙，以及各种铁丝网等都是实体周界防范的一种表现。
随着社会的进步，人们从美观上、性能上对周界防范提出了更高的要求，各种电子类周界防范系统也随之运应而生。
周界防范系统主要通过设置在被保护区周界（或围墙）上的检测装置（如红外收发器、振动传感器、接近感应线等），来发现或防止非法入侵者企图跨越周界。
这样利用周界防范系统就可实施对场区的封闭式保护随着人们对安全防范意识的提高以及保护区域的特殊性和复杂性，以前的防范手段和产品已经不能达到人们日益增长的安全需求。
恰在此时振动光纤周界报警系统应运而生！目前市场上周界安防产品厂家繁多而且产品参差不齐鱼龙混杂，那么我们究竟如何选择一款放心的产品呢？根据本人从事安防产品销售及技术支持多年经验，想跟大家一起探讨一下。
目前总结以下几点：1、首先要选择有实力的厂家。
请大家注意我所说的是“真正”厂家，不是经销商或者代理商（当然，这不是绝对的）。
因为我觉得只有产品厂家才能有价格、技术、服务的保障。
产品卖出去了只是合作刚开始，剩下的事情才是最重要的，你懂得！2、选择产品。
说到产品我要多说几句，因为里面有好多需要注意的地方。
（1）、相关产品检测报告和厂家资质等；（2）、说明项目情况。
与厂家技术沟通，详细说明项目周界长度，结构，周围环境等情况（最好是让技术现场看一下），主要是让技术给你设计最合理的方案。
（3）、系统集成。
如果需要和其他系统集成，一定要选择合适的产品。
对产品的系统构成、输出/输入接口、防区数、电气参数、规格等参数一定要确定好。
（4）、产品的稳定性。
这个主要取决于他们的研发实力，根据公司规模和研发团队的情况来判断；（5）、误报率。
这个想必是大家都比较关心的问题，根据本人了解的情况，国内主流振动光纤报警产品多数调节方式分为两种：一种是硬件（比如拨段开关、液晶显示屏）；一种是软件（比如厂家自己研发的配套软件）。
周界防范系统振动光纤产品主要技术指标
周界防范系统振动光纤产品主要技术指标本系统为基于振动传感器的周界围栏报警监控系统。
利用振动传感器与单片机的有效结合来判别是否有非法入侵事件。
通常情况下，利用一个振动传感器检测一段距离，并能够进行准确报警定位，定位精度为10 米左右，系统的关键是一旦有非法入侵行为能够及时进行报警，并且具有较低的虚报率和漏报率。
1) 单个振动传感器检测距离: 3m 系统中每个振动传感器的检测距离取决于监控区域的长度和围栏的材质，通常在3m 之间。
为了保证能够有效进行报警定位，在此设计中采用了不同电阻值与传感器相14 连。
2)系统响应时间: <1s 众所周知，对于周界安全防范系统，系统的报警响应时间是极其重要的参考指标。
一旦有非法入侵行为发生，持续时间通常都非常的短，因此快速响应对于监控系统是很重要的。
本系统采用自制的振动探头能够迅速检测振动信号，并由单片机迅速识别是否满足人为入侵行为特征，并进行及时报警，保证了系统响应时间在1s 之内。
3) 漏报率漏报率是指对于已经发生的入侵行为，却没进行报警的概率。
漏报率的出现和振动传感器的灵敏度密不可分。
因此在自制振动传感器时，我们精心挑取材料以及周详考虑设计结构以提高振动传感器的灵敏度。
在优化振动传感器使其到达最佳灵敏度后，由于应用的环境不同，需要设置合理的报警阈值，但是不可以将阈值设置的过低，这是因为过低的阈值会造成系统对外界环境抗干扰能力差。
因此，在保证不增加误报的情况下，设置合理的报警阈值，是改善系统漏报率的最佳途径。
4) 虚报率: <5% 虚报率是指对于没有发生的入侵行为，却进行报警的概率。
与漏报率相似，虚报率的出现和振动传感器的灵敏度同样密不可分。
首先，为了保证振动传感器具有较小的漏报率，往往把阈值设置得尽量高些，这样就造成系统很容易受到外界的干扰，从而产生虚报。
比如狂风、大雨、暴雪以及周围行驶的车辆都会引起围栏的持续振动，造成虚报。
为了减小虚报率，在保证灵敏度不变的情况下，对外界干扰进行功率谱分析、周期性分析等(第四章将进行系统分析研究)，利用滤波减少虚报率。
FDDI3200M 振动光纤探测报警系统
FDDI3200 振动光纤探测报警系统1.产品介绍1.1产品概述宁波诺可电子科技发展有限公司的FDDI3200系统是基于光纤干涉原理构建的分布式传感安全保障系统，实时监控光缆监测到的各种震动等现象，并发出警报，该系统不受电磁、闪电、无线电信号的影响。
同样，系统的设计能排除大部分由环境因素引起的误报，诸如小动物、风、树枝和其它非入侵偶发情况。
FDDI3200系统增加了一项联网功能。
它既可以用光纤安全网络进行通信，也可以与使用IP/XML协议的网络进行通讯。
FDDI3200系统，对运动、压力、和震动非常敏感，它可以沿着围栏铺设来探测攀爬、剪切，也可以铺设在小石子或草地下来探测入侵者的脚步。
在围栏和埋地这两种应用中，如果探测到入侵行为，报警处理单元就会产生警报。
FDDI3200系统同时可以用于地埋或围栏安装。
图1 系统主机实物图1.2系统特点●抗干扰能力强：不受电磁或各种光线的干扰，隐蔽性好；●响应时间短；●全防线无缝监测；●检测距离远；●实时动态监测：●系统提供网络接口，可与局域网进行连接，实现远程监控；●操作简单：提供图形化操作界面：中文显示，易于掌握，易于操作。
1.3标准配置以下数量是以单系统4个模块16个防区的设备清单：1.4技术指标2.安装FDDI 3200主机符合19英寸机柜的安装要求，易于安装。
2.1系统搭建系统搭建示意图如下，FDDI 3200主机通过网络与工控机相连，通过光缆与前端传感单元相连。
2.2 主机前后视图及线路连接FDDI 3200主机由显示面板，电源模块，通信模块，继电器模块，报警模块组成。
2.2.1 主机前视图2.2.2 主机后视图及连接示意图2.2.3 报警模块光路连接示意图一个报警模块可布防4个防区，两个防区共用一个前端传感单元，一个防区对用一个末端传感单元。
以下图示两防区的光缆连接。
3.应用案例:上海世博会：为上海世博会会展区域面积约3.28平方公里，其中陆上围栏区防护边界总长约为10.467公里，包括1、2、3号物流仓库以及世博村的提供周界安保。
周界报警系统周界入侵报警系统报警原理及方案
周界报警系统周界入侵报警系统报警原理及方案1.入侵检测：周界报警系统通常采用多种感知技术，如红外、微波、声音、光电等，用于实时监测周界边界线上的入侵行为。
当有物体穿过边界线时，感知器会发出信号。
2.报警信号传输：当感知器发出入侵信号后，周界报警系统会将信号传输到报警控制器或报警中心。
传输手段通常包括有线传输和无线传输两种方式，其中有线传输可提供更稳定可靠的信号传输，无线传输则更为灵活便捷。
针对周界报警系统的报警方案，以下是一些建议和实践经验：1.合理设置报警区域：根据实际需要和安全要求，将周界边界线分成多个区域，设置不同的报警级别和响应方式。
重点区域可以采用多重感知技术，以提高入侵检测的准确性和可靠性。
2.选择合适的感知器：不同的场景和需求可能需要使用不同类型的感知器。
例如，红外传感器适用于人员或动物的检测，而微波传感器适用于车辆或大型物体的检测。
综合考虑实际情况，选择合适的感知器来提高入侵检测的效果。
3.优化信号传输方式：根据实际情况选择有线传输或无线传输方式。
有线传输可提供更稳定和可靠的信号传输，但需要考虑布线的成本和难度；无线传输则更灵活方便，但需注意信号干扰和距离限制等。
4.良好的报警管理：合理设置报警延时时间和报警确认时间，以避免误报或漏报。
同时，定期进行系统的维护和检修，保证系统的正常运行和准确性。
5.报警联动应用：将周界报警系统与其他安防设备进行联动，如视频监控系统、入侵防范系统等，可以提高报警响应效果。
当发生入侵行为时，系统可以自动启动相应的监控录像或发送报警通知，增强安全防范能力。
总之，周界报警系统是一种重要的安防设备，它基于感知技术对周界边界线上的入侵行为进行监测，并通过信号传输和报警响应等方式提供报警功能。
合理的设置和选择感知器、优化信号传输方式、良好的报警管理以及报警联动应用等都是实施周界报警系统报警方案时应考虑的因素，以提高系统的安全性和可靠性。
油气储运工程振动光缆周界入侵报警系统技术规格书
油气储运工程振动光缆周界入侵报警系统技术规格书油气储运工程振动光缆周界入侵报警系统技术规格书摘要：本文将探讨油气储运工程中振动光缆周界入侵报警系统的技术规格书。
我们将从简单介绍到深入探讨该系统的各个方面，为读者提供全面的理解。
通过本文，读者将了解该报警系统的原理、技术要求以及适用范围，并且能够更深入地理解其在油气储运工程中的应用。
目录：1. 引言2. 系统原理3. 技术要求3.1 光缆选择3.2 报警灵敏度3.3 报警准确性3.4 系统可靠性4. 系统应用4.1 监测管道周界安全4.2 防止非法入侵4.3 预防安全事故5. 总结与展望1. 引言油气储运工程的安全至关重要，而振动光缆周界入侵报警系统能够提供有效的安全保障。
本文将介绍该系统的技术规格书，以使读者能够全面理解其原理和应用。
2. 系统原理振动光缆周界入侵报警系统利用光纤传输振动信号，并通过信号分析和处理来判断是否有入侵者。
该系统由主控制器、光源、光纤传感器和报警器等组成。
光纤传感器能够监测光缆上的振动信号，并将信号传输给主控制器进行分析。
当有入侵信号时，主控制器将触发报警器进行报警。
3. 技术要求振动光缆周界入侵报警系统具有以下技术要求。
3.1 光缆选择振动光缆应选择抗拉强度高、阻力低、对外界环境变化敏感度低的光缆。
光缆的长度应根据实际应用需求进行选择。
3.2 报警灵敏度系统的报警灵敏度应能够准确判断细微的振动信号，并排除环境噪音的干扰。
系统还应具备自适应能力，可以根据环境的变化进行调整。
3.3 报警准确性报警系统的准确性对于油气储运工程的安全至关重要。
系统应能够区分真实的入侵信号和误报信号，并能够及时准确地报警。
3.4 系统可靠性振动光缆周界入侵报警系统应具备高可靠性，能够抵抗外部干扰和恶劣环境的影响。
系统的故障率应尽可能低，且具备自动诊断和修复功能。
4. 系统应用振动光缆周界入侵报警系统在油气储运工程中有广泛的应用。
4.1 监测管道周界安全通过布设振动光缆，系统能够实时监测油气管道周围的活动情况，及时发现并报警管道周界的非法入侵行为，保障油气储运的安全。
全光纤周界监控预警系统
全光纤周界监控预警系统全光纤周界监控预警系统是利用激光、光纤传感和光通信等高科技技术构建的安全报警系统，是一种对威胁公众安全的突发事件进行监控和警报的现代防御体系，它是基于分布式光纤传感技术应用于周界监控防护的新系统。
该系统利用单根光纤(光缆)作为传感传输二合一的器件，通过对直接触及光纤(缆)或通过承载物，如覆土、铁丝网、围栏、管道等，传递给光纤(缆)的各种扰动，进行持续和实时的监控。
采集扰动数据，经过后端分析处理和智能识别，判断出不同的外部干扰类型，如攀爬铁丝网、按压围墙、禁行区域的奔跑或行走，以及可能威胁周界建筑物的机械施工等，实现系统预警或实时告警，从而达到对侵入设防区域周界的威胁行为进行预警监测的目的。
为了精确定位，只需获取光纤的准确长度，再根据现场情况将光纤长度距离换算为实际距离，在报警信息中得到准确可靠的定位精度，从而实现远距离安全保障系统的定位报警功能，通过系统提供的入侵地点的位置，可以联动CCTV 监控或派遣人员到达现场。
核心技术作为特殊的带定位功能的分布式光纤传感监控监测技术，所需元器件、零件全部国产化，整个系统工程实施和应用较为简单，其与其它传统安防系统相比，先进之处在于：组合光路设计，单根光纤融合外界侵入检测和定位于一体;模式识别系统，降低系统误报率;信号处理系统，对高危地区实现语音监听和记录;独特的系统构架，可融合其它传感监测系统。
核心功能：1、长距离入侵监测沿光纤敷设区域全程任意点全天候不间断地实时监测。
2、侵入定位在判断有威胁侵入行为发生时，系统根据光信号调制分析，可以实时对侵入行为发生点进行定位，从而便于安保人员对目标明确地及时采取有效措施，制止侵入行为后续事件发生。
3、模式识别对非危害性环境干扰如雷鸣、鞭炮、汽车鸣响、雨声等进行识别，做出无害判断;还能识别走路、攀爬、触摸、挖掘等侵入行为并报警。
4、重要部位语音监听对于局部高危区域，系统可实现语音监听和记录。
该功能完全无需采用电或金属的传感器，仅用光纤即可实现，丰富了用单一光纤实现监控系统的功能和防护等级。
全光纤周界安全报警系统
3. 功能介绍
（五）、报警联动 防区报警能通过网络或接口向其他设备、软件系统发送报警协议数据，可自由配
置视频监控联动、控制GSM、现场录音、灯光广播等报警联动系统，当光纤振动防区 产生报警，系统可一对一、一对多或多对一联动视频监控、声光报警以及相关集中监 控平台。 （六）、防破坏保护性能
给处理器，经处理器处理和分析后发出报警信号。 1.当报警触发时，实时显示报警记录，显示内容包括报警防区，在地图上实时显
示报警防区地点，报警起始时间，报警事件数量，备注信息等记录表格。 2.该FPSS系统可随意调节探测系统的幅度、频率和相位等多个灵敏度，能将一
些微小的扰动信号过滤掉，可消除由于过往行人、车辆噪音、树枝摆动以及 天气变化等环境因素造成的误报，使得整个安防系统在保证高探测概率的同 时，却具有极低的误报率。
20W
<2s
瞬间（动态应 变监测）
<0.5s
可调整千分之一，每 个防区内一致
可调
>90%
>95%
<5%
每区域每30天少于1次
误报率低（特有模式识 别功能）
技术对比 联动接口
工作温度
工作湿度 监控距离 定位精度
苏州盛信 上海华魏
0℃-50℃（ 主控机） -40℃—— +70℃（传 感器）
0℃-40℃ （主控机 ）40℃—— 70℃（传 感器）
<90%
武汉理工光科
0℃-40℃（主控 机） 40℃——70℃（ 传感器）
30%~90%
航天光纤
FFT澳大利 亚
武汉长飞光纤光缆
视频联动
0℃-40℃（主控机） -40℃——70℃（传感器 ）
20℃±5℃ （主控机 ）30℃—— +60℃（传 感器）
周界防盗报警振动光纤、泄漏电缆、工作原理
周界入侵报警产品振动光纤、泄漏电缆特点及运用产品运用在重要建筑物的效果图脉冲电子围栏图振动光纤图泄漏电缆图产品特点●电绝缘。
光纤本身是电绝缘的，敏感元件也是电绝缘材料制作，具有良好的电绝缘性能，适用于高压供电系统。
●抗电磁场干扰。
这是光纤测量及其光纤传感器的及其独特的性能特征，因此光纤传感器特别适用于高压大电流、强磁场噪声、强辐射等恶劣环境中、能解决许多传统传感器无法解决的问题。
●非侵入性。
传感头可以做成电绝缘的，而且其体积可以做的很小，因此，它对电磁场是非入侵式的。
●高灵敏度。
利用光作为信息载体的光纤传感器的灵敏度很高，它是某些精密测量和控制的必不可少的工具。
●重量轻、体积小、外形可变。
重量轻、体积小是光纤本身固有的特性，而光纤柔软可绕的特性，则可用它构成外形各异尺寸不同的传感探头。
●动态范围大。
光纤传感器的载体是光，其频率高，传感器频带范围很宽，动态范围很大。
针对不同行业重要建筑物对安装周界入侵报警产品的要求。
北京三安古德科技发展有限公司做出了以下几种方案泄漏电缆周界入侵报警设备在天然气行业的运用目前,应用在已建天然气管道站场周界的安防技术如激光对射、微波对射、振动电缆等均存在着误报率高、防爆区内安装复杂、阶梯段状围墙无法实现防范无死角等缺陷。
中国石油西气东输管道公司启动了振动光光纤周界入侵报警系统试点项目。
选取不同地区的5 座天然气站场进行了振动光纤技术测试。
结合典型天然气站场围栏的形式,对振动光缆在各种形式围栏上的安装工艺进行了论述,做到布防无死角,防范无漏洞。
试验数据表明:振动光纤、泄漏电缆技术比其他安防技术误报率低、安装便捷,适用于各种形式的围栏, 可实现无死角的防范;振动光纤周界入侵报警设备在世博会的运用使用周界报警设备振动光纤、泄漏电缆的重要场所如世博会运用周界报警设备的原因：2010上海世博会园区核心区域陆地边界总长约为12公里，为了有效防范来自陆地边界非法入侵造成的安全风险，需要构建集实时监控及报警为一体的世博园区陆地电子围栏系统。
振动光缆周界入侵报警系统
振动光缆周界入侵报警系统系统的核心技术本系统的核心技术是“东大—华夏光子技术研究中心”（永大科技集团与东南大学联合组建）的留学归国专家在美国麻省理工学院（MIT)的研究成果基础上，集中了十多位博导、教授和博士生，经过数年攻关成功研发的“双光源全光纤扰动传感监测与定位”技术。
该技术采用双光源全光纤传感原理,利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知；通过对光信号参数（振幅、频率、相位、偏振态）的调制，再经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断、模式识别后,做出处理方案选择。
此双光源技术的研究成功,成为我司全光纤监控预警系统的核心技术。
1。
1。
1 工作原理光纤传感包含对外界信号（被测量)的感知和传输两种功能。
所谓感知（或敏感），是指外界信号按照其变化规律使光纤中传输的光波的物理特征参量(如强度、波长、频率、相位和偏振态等)发生变化后，测量光参量的变化。
这种“感知"实质上是外界信号对光纤中传播的光波实施调制.外界扰动（如振动、弯曲、挤压等情况)对光纤中光通量的影响属于功能型光强调制。
该技术采用全光纤传感原理，利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知;通过对光信号参数（振幅、频率、相位、偏振态）的调制，当经调制的光信号由激光器输进光纤时，探测器会接收到散射或反射光信号的参数（振幅、频率、相位、偏振态）。
若传感光纤没有受到任何扰动或光的传输没有变化，那么光信号的参数也将不发生变化；当传感光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化.光纤中未受到任何扰动时光传播途径如图1：图1光纤中受到振动或运动扰动时光传播途径如图2：图2光纤中受到压力扰动时光传播途径如图3：图3运动、振动、压力都会导致形态被干扰而产生光信号振幅、频率、相位、偏振态的改变。
光电探测器对此改变进行探测，经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断,模式识别后，做出处理方案选择。
振动光纤报警系统
振动光纤报警系统目录1.1 系统概述 (1)1.2 光纤传感器的应用优势 (2)1.3 设计描述 (2)1.4 技术原理 (3)1.5 系统架构 (4)1.6 系统优势 (4)1.7 系统功能 (5)1.1系统概述多年来，传统的周界安防解决方案(红外对射方案、视频监控方案、微波对射方案、泄漏电缆方案、振动电缆方案、电子围栏、电网等)为社会平安保障做出了应有贡献，但受一些客观技术条件等因素所限，还存在着一些共性或个性不足，具体如下：红外等传统方案，防护等级较低，对于蓄意侵入者而言，很容易跨越或规避;同时易受地形条件的高低、曲折、转弯、折弯等环境限制，而且它们不适合恶劣气候，容易受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响，误报率高;泄露电缆和振动电缆报警属于电缆传感，传感部分都是有源的，系统功耗很大;电子围栏、电网等方案又有一定危害性。
上述方案可监测的距离较短，单位距离成本高，在需要进行长距离监测的情况下，系统造价高昂。
且传感器单元的寿命较短，长时间连续使用，维护成本较高，干扰机会增多(电磁干扰、信号干扰、串扰等)，灵敏性下降，误报率、漏报率上升等;综上可见，基于电传感技术的传统周界安防解决方案受自身技术条件限制存在诸多功能缺陷，而新时期的周界安防系统要能够对各种入侵事件及时识别响应，且须具有长距离监控、低能源依赖性、高环境耐受性、抗电磁干扰、抗腐蚀等特性。
1.2光纤传感器的应用优势与传统的电传感器相比，光纤传感器在传感网络应用中具有非常明显的技术优势，体积小，重量轻、具有非常好的可靠性和稳定性;无源系统、能源依赖性低，可大大节省供电设备与线路的成本，适合长距离使用;抗电磁干扰、抗腐蚀，完全不受雷电影响，能在恶劣的化学环境、野外环境及强电磁干扰等场所下工作;无辐射、无易燃易爆材料、防水、环保等。
1.3设计描述光纤振动入侵探测器是周界入侵报警系统主要组成部分，对比脉冲电子围栏、张力式电子围栏、泄漏电缆入侵探测、红外对射入侵探测器具有前端无源、探测距离长、抗雷击、抗干扰、随形隐蔽安装等特点。
周界防范报警系统解决方案
周界防范报警系统解决方案一、背景介绍周界防范报警系统是一种用于保护建造物、园区、工厂等场所安全的安防设备。
它通过安装在周界的传感器和报警器，实时监测周界的安全状态，一旦发生异常情况，如入侵、破坏等，系统会即将发出警报并通知相关人员，以便及时采取措施。
二、系统组成周界防范报警系统主要由以下几个组成部份构成：1. 传感器：安装在周界的传感器主要有红外线传感器、微波传感器、震动传感器等，用于监测周界的活动情况。
2. 报警器：报警器通常安装在周界的围墙、门窗等位置，当传感器检测到异常情况时，报警器会发出强烈的声音和闪烁的灯光，起到警示作用。
3. 控制中心：控制中心是整个系统的核心，它接收传感器的信号，并对信号进行处理和判断，一旦发生异常，控制中心会触发报警器和通知相关人员。
4. 监控系统：监控系统可以通过安装摄像头对周界进行实时监控，将监控画面传输到控制中心，提供更直观的监测方式。
三、系统工作原理周界防范报警系统的工作原理如下：1. 传感器监测：传感器通过感知周围环境的变化，如红外线传感器可以感知人体的热量，微波传感器可以感知物体的挪移等。
2. 信号传输：传感器将监测到的信号传输给控制中心，控制中心接收到信号后进行处理和判断。
3. 异常判断：控制中心根据传感器的信号进行分析，判断是否发生了异常情况，如有异常则触发报警器。
4. 报警和通知：一旦发生异常，报警器会发出强烈的声音和闪烁的灯光，同时控制中心会通过电话、短信等方式通知相关人员，以便及时采取措施。
5. 监控回放：如果安装了监控系统，控制中心可以通过监控画面回放，了解事件发生的详细情况，为后续处理提供依据。
四、系统优势周界防范报警系统具有以下几个优势：1. 实时监测：系统能够实时监测周界的安全情况，一旦发生异常即将报警，及时采取措施，有效避免了损失的扩大。
2. 多种传感器选择：根据不同的场所需求，可以选择不同类型的传感器，如红外线传感器、微波传感器等，提高了系统的适合性。
光纤微震动周界报警
光纤微振动预警系统默认分类2009-11-30 09:55:14 阅读62 评论2 字号：大中小订阅一、系统目的通过光纤微振动预警系统可以实现对地下管线由第三方施工导致的泄露，人为钻孔盗油以及管线腐蚀老化泄露的实时在线监测。
在探测微振动信号的基础上做出报警事件的判断，同时实现预警定位，最终实现预先报警。
图 1 为光纤微振动预警系统应用示意图。
图 1 油气管线光纤微振动预警系统应用示意图光纤微振动预警系统在管线防护领域的应用具有以下几点技术优势：1 监测距离长：基于标准通信光缆即可实现100km 的监测距离；2 施工成本低：外场完全基于已铺设的标准通信光缆，无需复杂施工；3 定位精度高：可以实现100m 内的定位精度，以实现及时抵达报警地点；4 响应速度快：响应时间小于10ms，实时在线监测；5 报警概率高：高灵敏度传感和振动波形分析可以实现零漏警率和低误警率；6 无需外场供电：光波在长距离光缆中传输即可完成监测，无需供电；7 本质安全：光缆为电绝缘介质，无发热和释放电火花发生；8 无电磁干扰：光波对电磁环境不敏感，不受电磁干扰（如地磁场）影响。
二、系统原理光纤微振动预警系统基于激光干涉原理，能够对微米量级的光缆形变进行准确测量，同时在振动波形测量的基础上进行对振动的实时定位。
如图 2 所示，外界振动会使在光缆中传输的光波的传输相位发生变化，从而导致干涉特性的改变。
通过检测干涉信号可以得到外界振动信号，通过对振动信号的波形进行分析可以做出报警判断，同时通过定位算法可以得到振动位置，实现报警事件的定位。
系统工作原理的流程图见图3。
图 2 振动作用光纤示意图图3 系统工作原理的流程图见三、系统构成光纤微振动预警系统由以下几部分组成：主控计算机：根据用户要求定义的接口与主控仪连接，提取主控仪输出信号进行后续处理。
运行光线微振动预警系统软件，直接显示监测管线线路情况。
主控仪：系统的核心组成部分。
内部含有光源模块，光路耦合模块和探测器模块等等。
周界防范报警系统解决方案
周界防范报警系统解决方案一、引言周界防范报警系统是一种用于保护特定区域安全的安全系统。
它通过安装在周界的传感器和监控设备，实时监测和检测周界的入侵行为，并在发现异常情况时发出警报。
本文将详细介绍周界防范报警系统的解决方案。
二、系统组成周界防范报警系统主要由以下几个组成部分构成：1. 周界传感器：周界传感器主要用于监测周界的入侵行为。
常见的周界传感器包括红外线传感器、微波传感器、震动传感器等。
这些传感器能够实时检测到周界的任何异常活动。
2. 监控设备：监控设备用于接收和处理周界传感器的信号。
它可以将传感器的信号转化为可视化的图像或视频，并进行实时监控。
监控设备可以包括监控摄像头、监控终端等。
3. 报警系统：报警系统是周界防范系统的核心部分。
当监控设备检测到异常情况时，报警系统会立即发出警报，以提醒安全人员或相关部门采取相应的措施。
4. 数据存储与分析：周界防范系统还需要具备数据存储和分析的功能。
它可以将监控设备采集到的数据进行存储，并通过数据分析来提取有用的信息，以帮助安全人员进行决策和预测。
三、系统工作原理周界防范报警系统的工作原理如下：1. 传感器监测：周界传感器会不断地监测周界的活动情况。
它可以检测到人员、车辆等物体的移动，并将这些信息传输给监控设备。
2. 监控设备接收：监控设备会接收传感器发送的信号，并将其转化为可视化的图像或视频。
监控设备可以实时监控周界的情况，也可以进行录像存储，以备后续分析和查看。
3. 异常检测：监控设备会对接收到的信号进行分析，判断是否存在异常情况。
当发现有人员或车辆越过周界，或是有其他异常活动时，监控设备会触发报警系统。
4. 报警通知：报警系统会在监控设备发现异常情况后立即发出警报。
警报可以通过声音、光线、短信等方式通知安全人员或相关部门。
5. 数据存储与分析：周界防范系统还可以将监控设备采集到的数据进行存储，并通过数据分析来提取有用的信息。
这些信息可以用于安全决策、预测和优化系统性能。
雅企科技-光纤振动传感周界报警系统技术白皮书
光纤振动传感周界报警系统技术白皮书北京雅企泰利科技有限公司二零一一年五月三十一日目 录1. 技术原理 (2)1.1 系统概述 (2)1.2 系统原理 (2)1.3 系统连接 (2)1.4 系统连接图 (3)2. 系统性能特点 (4)2.1 网络传输 (4)2.2 多级接警 (4)2.3 工业级品质 (5)2.4 稳定性好 (5)2.5 维护量小 (5)2.6 扩展性强 (5)3. 机场周界技术应用实例介绍 (5)3.1 传感光缆的安装方式 (6)3.2 产品机场应用的优势 (6)3.3 机场应用中的误报分析及解决方式 (7)3.4 系统通信与供电 (7)3.5 与其他系统的联动 (8)4. 与其他系统的优势对比 (8)光纤振动传感周界报警系统技术白皮书 1.技术原理1.1 系统概述网络型光纤振动传感周界报警系统是一款功能强大的周界报警系统。
采用普通的通信光缆作为感应单元，采用通信光缆进行通信，采用 C/S（客户端/服务器）的网络形式对前端探测器进行探制，报警中心可分为多级的全光纤结构,可无 限接入探测器，接警中心可分为一级接警中心和二级接警中心，通过因特网 或局域网互联。
将探测到的入侵破坏信号传输到接警中心服务器上，通过报警软件对信号进行分析处理，最终确定报警信息，并在电子地图上显示报警位置。
一级接警中心通过局域网连接网络型数据采集器。
每个一级接警中心最多连接 128 台网络型数据采集器。
每台采集器可布防两个防区，能够设置256 个防区，每个防区的有效长度探测为 1000m。
每台采集器都有一个独立的 IP 地址，可以在控制室直接控制或调节采集器的工作状态及内部参数。
1.2 系统原理将光缆绑扎在周界介质上当有人入侵时，传感光缆会将变化后的光信号传输给网络型数据采集器，网络型数据采集器接收到变化后的光信号后，对该信号进行初步的分析处理，提取出信号的特征值，以数据包的形式通过局域网将数据采集器装置优化后的入侵信号，并存入数据库，运用多种预设的数据分析手段对信号进行分析、计算、比较、判断，从而可以准确的判别出入侵的动作。
光纤震动报警原理
光纤震动报警原理
光纤震动报警的原理主要基于“光弹效应”。
当外界扰动作用在光纤上时，会导致光纤的长度和折射率发生变化，进而引起光波的相位变化。
这个相位差可以被精确地检测并解析出振动信号，从而判断是否有入侵行为。
在应用中，通常将光纤铺设在防区的围栏之上，对围栏的人为侵犯或一些自然现象如刮风、下雨等产生的扰动进行监测。
为了减少误报警，系统通常采用模式识别技术来甄别入侵事件的类型。
通过对干涉信号进行分析，找出各类事件对应的干涉信号特征，并提取特征参数作为输入数据，模式识别子系统能从训练样本中自我学习形成识别模型，完成对各类入侵事件的甄别。
振动光纤报警系统具有监视距离长、抗电磁干扰能力强和维护成本低廉等优点，因此在机场、军事禁区等高安全区域得到了广泛应用。
振动光纤报警系统设计原理
振动光纤传感技术的安全技术防范系统设计原理振动光纤传感安全警戒系统是基于振动光纤传感技术的安全技术防范系统。
该系统是利用激光、振动光纤传感和光通信等高科技技术构建的警戒网络或者安全报警系统。
是一种对威胁公众安全的突发事件进行监控和警报的现代防御体系。
高技术应用彻底改变了传统安全警戒的许多概念，并进一步引起了安全防范系统的重大改变。
保安工作要求在提高警察和保安人员战斗技能的同时，还要提前发现意外情况发生的位置，以便及时投入力量终止犯罪。
因此现代技防系统要求必须配备周界防范手段，能够对威胁安全的事件进行实时监测和精确定位，及时的控制威胁事件的发生。
在这些技术措施中，振动光纤安全防范系统将体现其至关重要的作用。
我国自改革开放后，经济迅速发展，同时国内外治安状况也日趋复杂。
各类重大的国事活动和关系国计民生的重大工程项目都对安全技术防范系统提出了新的需求。
如：由于电力线的高压环境和对实时性的要求，一直没有有效的技术防范手段。
导致我国每年都因电力设施被盗而导致数亿元的重大损失。
振动光纤安全防范系统具有天然的抗电磁干扰的功能。
可以有效的解决这一问题。
对于各类大型工程项目，如：三峡水利工程，西气东输管道系统。
2008年奥运会的奥运村和重要比赛场馆的防护等等，分布式的振动光纤安全防范智能网络都是提供安全保障的最佳解决方案之一。
传感振动光纤的工作原理介绍传感振动光纤采用铠装的通信光缆，它能保证在不受外界多变的气候和恶劣环境的影响下，仍然能采集细小的震动。
当光信号由激光器输送进振动光纤时，探测器会处理接收到的光信号的相位。
假设传感光缆没有受到任何干扰或光的传输没有变化，那么光信号的相位也将不发生变化；当传感振动光纤受到运动或震动的干扰时，光信号的传输模式就会发生变化。
运动、震动、压力都会导致形态被干扰而产生光信号相位的改变。
光电探测器对相位改变进行探测，探测干扰的强度和类型，然后对探测到的信号进行处理。
判别它是否符合触发“事件”的条件。
