广联达软件CAD图形导入软件后的识别的详细步骤

广联达软件CAD图形导入软件后的识别的详细步骤cad图形导入软件后的识别的详细步骤一、导入cad图：1、单击导航系统栏“cad”辨识下的，“cad草图”。

2、单击“导入cad图”按钮，在导入cad图形对话框中，选中要导入的cad图，如选上“02食堂结构”，右边出现要导入的图形。

这个图形可以放大。

3、在下面文件名栏中发生：xx结构，单击“关上”。

4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。

这样xx结构的cad图就导过来了。

二、留存cad图：有时，一个工程存有多个楼层、多种构件类型的cad图在一起，为了便利导图，须要把各个楼层“单独分拆”出，这时就要逐个把必须使用的楼层图单独求出为一个单一制文件，再利用这些文件辨识。

其方法：1、单击菜单栏中的“cad识别”，再单击“导出选中的cad图形”，然后在绘图区域“拉框选择”想要导出的图。

2、单击“右键”确认，弹头出来“另存为”对话框。

3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在插入的“提示信息”对话框时，单击“确认”，顺利完成求出留存分拆cad图的操作方式。

三、清除cad图：全部图纸导出保存后，单击“清除cad图”按钮，这时，就可把全部原来的cad图清理没了。

四、抽取分拆的cad图：1、首先切换到“基础层”，单击“导入cad图”，弹出“导入cad图形”对话框。

2、挑选“基础图”，单击“关上”，在插入的“恳请输出原图比例”对话框，软件设置为1:1，单击“确认”。

这样，基础图就表明出了。

五、轴网识别：1、页面“导航系统”条下的“cad辨识”，单击“辨识轴网”。

2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的cad图元”或“选择相同顔色的cad图元”。

3、单击须要抽取的轴线。

（此过程中也可以键入或框选须要抽取的cad图元）。

a)页面“右键”证实挑选，则挑选上的轴线自动消失，并存放在“已抽取的cad图层”中。

广联达CAD导图识图步骤

一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。

2、单击“导入CAD 图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。

这个图形可以放大。

3、在下面文件名栏中出现：XX结构，单击“打开”。

4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。

这样XX结构的CAD图就导过来了。

二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。

其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。

2、单击“右键”确定，弹出“另存为”对话框。

3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。

三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。

四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。

2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。

这样，基础图就显示出来了。

五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。

2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”。

3、单击需要提取的轴线。

（此过程中也可以点选或框选需要提取的CAD图元）。

a) 点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。

b) 单击绘图工具栏中的“提取轴线标识”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”。

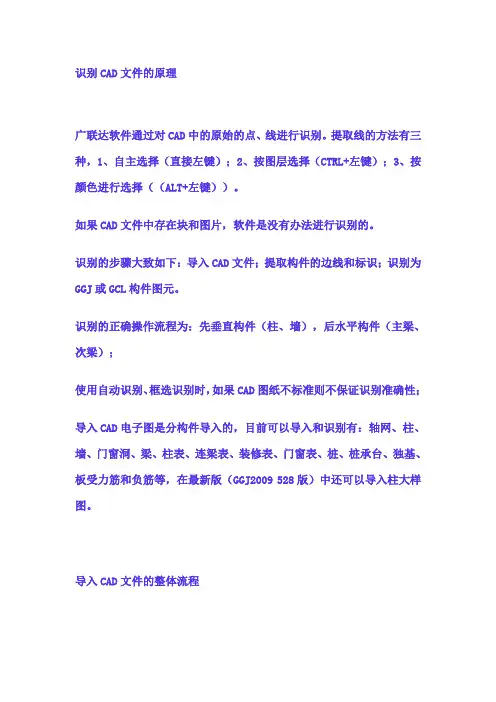

识别CAD文件的原理

识别CAD文件的原理广联达软件通过对CAD中的原始的点、线进行识别。

提取线的方法有三种，1、自主选择（直接左键）；2、按图层选择（CTRL+左键）；3、按颜色进行选择（（ALT+左键））。

如果CAD文件中存在块和图片，软件是没有办法进行识别的。

识别的步骤大致如下：导入CAD文件；提取构件的边线和标识；识别为GGJ或GCL构件图元。

识别的正确操作流程为：先垂直构件（柱、墙），后水平构件（主梁、次梁）；使用自动识别、框选识别时，如果CAD图纸不标准则不保证识别准确性；导入CAD电子图是分构件导入的，目前可以导入和识别有：轴网、柱、墙、门窗洞、梁、柱表、连梁表、装修表、门窗表、桩、桩承台、独基、板受力筋和负筋等，在最新版（GGJ2009 528版）中还可以导入柱大样图。

导入CAD文件的整体流程这里以钢筋抽样软件为例，图形算量软件类似处理。

一、图形的分解设计院设计的图纸并不是一层保存一个*.DWG文件的，而是把所有图均保存在一个CAD文件中，为此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。

第一步：点击主菜单下的〖CAD图〗→〖CAD图形调整工具〗进入“矢量编辑编辑器”窗口第二步：点击“矢量编辑编辑器”窗口主菜单下的〖文件〗→〖导入DWG文件...〗，选择需要拆分的*.DWG文件；第三步：在导入的*.DWG图中拉框选择其中的一张图第四步：点击“矢量编辑编辑器”窗口主菜单下的〖文件〗→〖导出选中的图元〗，在弹出的“保存矢量图文件”窗口中确定保存路径，输入文件名点击“保存”即可。

第五步：重复第3～4步操作，将*.DWG中的每张图纸单独保存成一个文件。

图纸的规范性是影响CAD导入的主要因素为此我们还可以通过CAD图形调整工具来对CAD图形的字体内容以及各图层的颜色进行修改。

另外一种情况：图形大部分能导过来，但有部分信息（如标注等）导不过来。

这张图八成是天正软件绘制的。

怎么办呢？需要转换一下，将其变为标准的CAD格式：在天正左侧〖工具栏〗→〖文件布图〗→〖图形导出〗，选择相应的保存类型（比如天正3文件，即t3形式）保存即可。

广联达精装软件GDQ2010导入和识别CAD图纸图文详解

广联达精装软件GDQ2010导入和识别CAD图纸图文详解室内设计根据设计师和业主审美和爱好的不同产生了现代简约风格、恬淡田园风格、新中式风格、欧式古典风格等多种不同的设计风格，这就致使装修图纸中异形房间、填充、样条曲线、图例、块等的使用也要比其他类型图纸多。

而且装修施工图是按照房间内部的装修为设计主体，房间越多，图样的数量也就越多。

这就导致装修预算人员的工作非常的繁琐、工作量非常的大，精装算量软件GDQ2010的推出，通过CAD识别功能大大的提高了用户的算量效率。

但是由于图纸量大、复杂或绘制不规范，导入CAD图后，可能会出现一下三类问题： 1）导入CAD图后，发现软件中看不到图元。

2）导入CAD图后，发现部分填充图元没有导进来或者跟CAD中的形状不一样。

3）导入CAD图后，发现有部分图元没有导入这些问题是如何产生的，是否与CAD图元本身有关系，应该如何处理呢？第一类问题：导入CAD图后，发现软件中看不到图元。

可能原因一：该CAD图极远端有图元判断方法：在“CAD草图”图层点击“全屏”按钮，拉框选择绘图区域，然后查看状态栏中的图元数量，如果图元数量不为0，则说明已经导入CAD图，只不过图元距离比较远，全屏之后看不到。

处理方法：用CAD软件打开图纸，双击一下鼠标中键让CAD图全屏，删除没用的图元或者把图元移动到距离比较近的地方，保存后再导入精装算量软件就可以了。

可能原因二：该CAD图是天正图判断方法：导入的CAD图是否为天正的有两种判断方法：1）用低版本软件或是纯CAD软件，打开图纸发现有很多图元没有显示出来，如墙、柱、标注等；2）在CAD软件中，选中构件按“CTRL+1”调出属性，在“对象特性”中查看，其属性显示为建筑专业构件。

如图1中为CAD图形，对象属性为文字或者直线，图2为天正图形，对象属性为墙、门窗。

处理方法：用CAD软件另存为T3格式就可以，或者用天正软件提供的三种方法来处理此类问题：1）图形导出：只能转化当前打开的图纸为T3格式。

广联达精装软件GDQ2010导入和识别CAD图纸图文详解

广联达精装软件GDQ2010导入和识别CAD图纸图文详解室内设计根据设计师和业主审美和爱好的不同产生了现代简约风格、恬淡田园风格、新中式风格、欧式古典风格等多种不同的设计风格，这就致使装修图纸中异形房间、填充、样条曲线、图例、块等的使用也要比其他类型图纸多。

而且装修施工图是按照房间内部的装修为设计主体，房间越多，图样的数量也就越多。

这就导致装修预算人员的工作非常的繁琐、工作量非常的大，精装算量软件GDQ2010的推出，通过CAD识别功能大大的提高了用户的算量效率。

但是由于图纸量大、复杂或绘制不规范，导入CAD图后，可能会出现一下三类问题： 1）导入CAD图后，发现软件中看不到图元。

2）导入CAD图后，发现部分填充图元没有导进来或者跟CAD中的形状不一样。

3）导入CAD图后，发现有部分图元没有导入这些问题是如何产生的，是否与CAD图元本身有关系，应该如何处理呢？第一类问题：导入CAD图后，发现软件中看不到图元。

可能原因一：该CAD图极远端有图元判断方法：在“CAD草图”图层点击“全屏”按钮，拉框选择绘图区域，然后查看状态栏中的图元数量，如果图元数量不为0，则说明已经导入CAD图，只不过图元距离比较远，全屏之后看不到。

处理方法：用CAD软件打开图纸，双击一下鼠标中键让CAD图全屏，删除没用的图元或者把图元移动到距离比较近的地方，保存后再导入精装算量软件就可以了。

可能原因二：该CAD图是天正图判断方法：导入的CAD图是否为天正的有两种判断方法：1）用低版本软件或是纯CAD软件，打开图纸发现有很多图元没有显示出来，如墙、柱、标注等；2）在CAD软件中，选中构件按“CTRL+1”调出属性，在“对象特性”中查看，其属性显示为建筑专业构件。

如图1中为CAD图形，对象属性为文字或者直线，图2为天正图形，对象属性为墙、门窗。

处理方法：用CAD软件另存为T3格式就可以，或者用天正软件提供的三种方法来处理此类问题：1）图形导出：只能转化当前打开的图纸为T3格式。

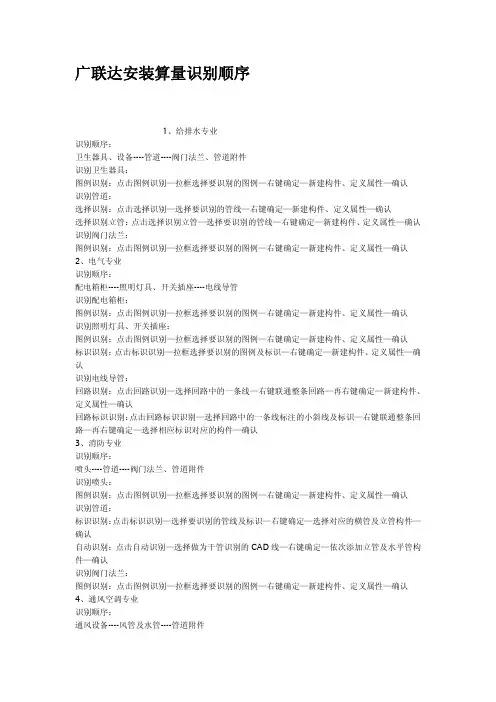

广联达安装算量识别顺序

识别通风设备：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别风管：自动识别：点击自动识别—选择风管两侧边线及标识—右键确认识别通头：点击识别通头—选择要生成通头的管道—右键确认识别管道附件：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认 5、智控弱电识别同强电电气 1、给排水专业识别顺序：卫生器具、设备----管道----阀门法兰、管道附件识别卫生器具：图例识别：点击图例识别—拉框选择要识别的图例
广联达安装算量识别顺序
1、给排水专业识别顺序：卫生器具、设备----管道----阀门法兰、管道附件识别卫生器具：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：选择识别：点击选择识别—选择要识别的管线—右键确定—新建构件、定义属性—确认选择识别立管：点击选择识别立管—选择要识别的管线—右键确定—新建构件、定义属性—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认 2、电气专业识别顺序：配电箱柜----照明灯具、开关插座----电线导管识别配电箱柜：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别照明灯具、开关插座：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认标识识别：点击标识识别—拉框选择要识别的图例及标识—右键确定—新建构件、定义属性—确认识别电线导管：回路识别：点击回路识别—选择回路中的一条线—右键联通整条回路—再右键确定—新建构件、定义属性—确认回路标识识别：点击回路标识识别—选择回路中的一条线标注的小斜线及标识—右键联通整条回路—再右键确定—选择相应标识对应的构件—确认 3、消防专业识别顺序：喷头----管道----阀门法兰、管道附件识别喷头：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：标识识别：点击标识识别—选择要识别的管线及标识—右键确定—选择对应的横管及立管构件— 确认自动识别：点击自动识别—选择做为干管识别的 CAD 线—右键确定—依次添加立管及水平管构件—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认 4、通风空调专业识别顺序：通风设备----风管及水管----管道附件

广联达识别CAD图纸时问题及处理

识别CAD图纸时问题及处理
我们在用安装算量软件导入图纸进行算量识别时，经常会遇到很多问题，比如导入软件后部分图元没有导入到软件中，其实原因有好多钟的，第一种情况是因为CAD图元被锁定或者冻结了，解决方法是用CAD软件打开该文件，在图层下拉框中找到这些图层，用鼠标点开相应符号，保存此文件，重新导入；第二种情况这个文件是天正软件做的，改成-t3.dwg的文件格式后在导入到软件中，在天正里面还有批量转旧、分解对象等功能，具体哪种更适合主要是根据实际图纸确定；第三种是使用了别的CAD文件上的图块，解决方法是将图纸放置于一个文件夹中，使用CAD打开图纸，在命令提示栏中输入XR，按回车键，选择参照名，在选择绑定，点击确定，保存后导入就可以了；还有好多种原因像CAD文件太大、CAD是采用块设计的等等，关键是我们要找出问题的原因，具体问题具体分析解决，才能更好的利用软件快速准确的把图纸的量提出来，提高我们的工作效率。

广联达安装算量软件操作步骤及识别顺序

广联达安装算量软件操作步骤及识别顺序一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。

4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。

五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。

4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可广联达安装算量识别顺序1、给排水专业识别顺序：卫生器具、设备----管道----阀门法兰、管道附件识别卫生器具：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：选择识别：点击选择识别—选择要识别的管线—右键确定—新建构件、定义属性—确认选择识别立管：点击选择识别立管—选择要识别的管线—右键确定—新建构件、定义属性—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认2、电气专业识别顺序：配电箱柜----照明灯具、开关插座----电线导管识别配电箱柜：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别照明灯具、开关插座：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认标识识别：点击标识识别—拉框选择要识别的图例及标识—右键确定—新建构件、定义属性—确认识别电线导管：回路识别：点击回路识别—选择回路中的一条线—右键联通整条回路—再右键确定—新建构件、定义属性—确认回路标识识别：点击回路标识识别—选择回路中的一条线标注的小斜线及标识—右键联通整条回路—再右键确定—选择相应标识对应的构件—确认3、消防专业识别顺序：喷头----管道----阀门法兰、管道附件识别喷头：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：标识识别：点击标识识别—选择要识别的管线及标识—右键确定—选择对应的横管及立管构件—确认自动识别：点击自动识别—选择做为干管识别的CAD线—右键确定—依次添加立管及水平管构件—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认4、通风空调专业识别顺序：通风设备----风管及水管----管道附件识别通风设备：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别风管：自动识别：点击自动识别—选择风管两侧边线及标识—右键确认识别通头：点击识别通头—选择要生成通头的管道—右键确认识别管道附件：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认5、智控弱电识别同强电电气1、给排水专业识别顺序：卫生器具、设备----管道----阀门法兰、管道附件识别卫生器具：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：选择识别：点击选择识别—选择要识别的管线—右键确定—新建构件、定义属性—确认选择识别立管：点击选择识别立管—选择要识别的管线—右键确定—新建构件、定义属性—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认2、电气专业识别顺序：配电箱柜----照明灯具、开关插座----电线导管识别配电箱柜：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别照明灯具、开关插座：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认标识识别：点击标识识别—拉框选择要识别的图例及标识—右键确定—新建构件、定义属性—确认识别电线导管：回路识别：点击回路识别—选择回路中的一条线—右键联通整条回路—再右键确定—新建构件、定义属性—确认回路标识识别：点击回路标识识别—选择回路中的一条线标注的小斜线及标识—右键联通整条回路—再右键确定—选择相应标识对应的构件—确认3、消防专业识别顺序：喷头----管道----阀门法兰、管道附件识别喷头：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：标识识别：点击标识识别—选择要识别的管线及标识—右键确定—选择对应的横管及立管构件—确认自动识别：点击自动识别—选择做为干管识别的CAD线—右键确定—依次添加立管及水平管构件—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认4、通风空调专业识别顺序：通风设备----风管及水管----管道附件识别通风设备：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别风管：自动识别：点击自动识别—选择风管两侧边线及标识—右键确认识别通头：点击识别通头—选择要生成通头的管道—右键确认识别管道附件：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认5、智控弱电识别同强电电气。

广联达对量显示CAD识别

广联达对量显示CAD识别
【显示CAD识别】
用户在单审模式下与CAD图纸进行的对比，虽然能对比出问题的原因所在，却不能知道究竟和CAD图纸中哪些信息进行了对比，这样的查找不便且繁琐。

而2015年4月的优化版软件，可以通过【显示CAD识别】功能查看所识别的CAD信息，这样用户可以很方便的查看工程输入信息中对应的CAD所识别的正确信息是什么。

很多时候，用户常对软件的识别结果产生疑问，这是因为软件识别的信息存在位置偏差，用户自己的比对结果和软件识别的结果不同，但是通过优化版的这项功能，可以有效消除这样的问题。

因此，【显示C AD识别】给审查工程提供了更高的易用性。

基本操作流程：
1.量图检查后，在量图检查界面点击开启【显示CAD识别】功能按钮。

2.鼠标点击属性编辑其中能识别到的信息，在对应CAD图纸上会标记给用户查看。

如图：
柱大样识别信息显示，弹出窗体，显示识别到的柱大样图纸信息来源。

柱表识别信息显示，在柱表中用绿色标记识别到的柱表信息来源；另外，剪力墙表、连梁表都能进行CAD识别信息的显示。

梁钢筋信息和截面信息的识别显示，墙、柱、板图元都能显示出CAD识别信息，用黄色框显示CAD图纸信息。

软件的状态栏可以实时显示CAD识别到的信息，未识别到的信息软件也能给出提示。

对量工作需要有一定的技巧和经验，作为造价人员掌握不同对量方式是胜任造价工作的基本条件。

随着信息化时代的发展，软件对量必然是未来的发展趋势。

学会和掌握软件对量，能让我们在工作和竞争中抢占先机、赢得主动。

手把手教你广联达软件识别天正CAD图纸

手把手教你广联达软件如何识别天正CAD图纸天正CAD图纸在导入软件时会出现以下问题：1、导入后一篇空白，什么也没有导入进来。

2、导入后丢一部分东西。

……原因：天正CAD图纸是经过了天正加密的，如果在一台只安装了autoCAD软件的电脑上打开这些图纸，也是会出现以上问题。

以前有人是将天正CAD图打开后采用分解或炸开操作，这样在有些情况下是可以解决的，但还有一些情况，仍然不能够导入软件中。

下面的解决方法可以100%的实现天正CAD图导入软件中。

由于天正4及以后的天正版本，对图纸进行了加密，但是天正3却没有对图纸进行加密，所以我们只需要将天正CAD图纸转换为天正3版本即可。

转换方法并非另存为之类的方法，请往下看吧。

高版本天正CAD图转换为天正3方法：（不要漏看任何一步哦，我是提醒了你的）第一步，打开天正软件。

这里以天正7.5为例，其他版本的方法是一样的。

第二步，点击左侧工具条上的“文件布局”→“批量转旧”。

（这里不需要打开你的CAD图纸哟）(注:如果左侧没有这个导航栏怎么办？在命令行输入：T71_tbatsave（天正7）天正8的就是T81_tbatsave，依此类推)第三步，选择你要转换的CAD图纸。

第四步，选择转换后的图纸保存路径，这里一般我们选择桌面即可。

下面比较重要，我用粗体了，有些人说转换不成功，那是你们没往下看，我已经是第二次提醒你了，再不成功，我无语。

第四步，此时并没有开始转换，查看最下方的命令框内，要求选择转换的版本。

默认是天正3格式，所以可以直接点击回车。

如果默认的不是天正3，那么，输入一个3，再点回车。

第五步，再看命令框内，又有一个提示，询问是否给文件名增加一个后缀，默认增加，直接点回车就行了。

第六步，其实第五步后就开始转换了，稍等片刻后，可以去我们选择转换后图纸保存路径查看一下。

转换的图纸已经在那里了。

把转换为天正3格式的CAD图纸导入软件，就不会再有那些问题了。

希望大家看完此文档，不要再为天正CAD而犯愁。

CAD图形导入软件后的识别的详细步骤是(广联达)(精)

CAD图形导入软件后的识别的详细步骤是(广联达)(精)背景介绍在进行工程设计中，一般需要借助计算机辅助设计（CAD）软件进行图形绘制。

而在实际的工程项目中，不同的设计软件之间经常需要进行图形数据的转换和共享。

这就要求不同的CAD图形导入软件能够准确识别和转换其他软件保存的图形数据。

本文将以广联达CAD为例，介绍CAD图形导入软件后的识别详细步骤。

步骤一：打开广联达CAD软件首先，打开广联达CAD软件并新建一个图纸。

点击“文件”菜单栏中的“新建”，选择需要绘制的图纸类型，确定后系统将会新建一个空的绘图空间。

步骤二：导入外部图形文件在新建的绘图空间中，点击“文件”菜单栏中的“导入”，选择需要导入的外部图形文件。

广联达CAD软件支持导入多种不同格式的图形数据，如Acrobat、DXF等，用户可根据需要选择相应格式的文件进行导入。

步骤三：识别导入的图形数据当导入图形文件后，系统会将其转换为广联达CAD软件可识别的格式，并在绘图空间中进行显示。

用户可以使用广联达CAD的编辑工具对图形进行修改和编辑。

注意：导入的图形数据在广联达CAD软件中显示不完全或者无法识别时，可以尝试进行重新导入或联系软件供应商获取支持。

步骤四：保存编辑后的图形完成图形的修改和编辑后，使用广联达CAD的“文件”菜单栏中的“保存”命令将图纸保存到本地计算机中。

此时，保存的图纸文件就可以被其他CAD软件读取和使用了。

总结本文介绍了在使用广联达CAD软件进行图形编辑时，将外部图形文件导入的详细步骤。

用户可以根据需要选择相应的图形文件格式进行导入，并使用CAD编辑工具对图形进行修改和编辑。

最后，重要的是一定要将编辑完成的图纸保存到本地计算机中，以便其他CAD软件读取和使用。

广联达识别CAD图

导入CAD文件的操作方法详解通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。

一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt ＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD 图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

广联达安装算量软件简单操作步骤

一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择)，导出选中的CAD图二、识别主要材料表6、点一下导航栏的配电箱柜7、点CAD操作设置—-—材料表识别8、左键框选要识别的主要材料，右键确认9、识别设备的名称，规格型号，距地高度，对应构件，对应楼层10、把空行，空列删除，点确认即可三、识别照明灯具,配电箱柜11、标识识别12、图例识别完以后点右键确认13、识别错了怎么办??-——---—批量选择（F3），选择你识别错的构件，右键删除即可。

14、先识别复杂的构件，再识别简单的15、先识别带标识的,再识别不带标识的四、识别管线16、有标识的先识别带标识的-回路标识识别17、没有标识的可以选择回路识别或者直接用选择识别注意:一定要清楚电气专业的识别顺序。

五、桥架18、新建一个工程，导入首层弱电平面图19、点一下导航栏的智控弱电—电缆导管20、再用选择识别-——选中需要识别的桥架选的时候选中,中间那根线进行识别21、识别管线22、设置起点23、汇总计算24、查看工程量25、布置立管六、先识别卫生器具，再识别管道,最后识别阀门法兰26、图例识别卫生器具27、选择识别管道28、图例识别阀门法兰29、选择识别立管30、延伸水平管31、识别管道上面的附件,如阀门,用图例识别32、注意:识别顺序,识别管道附件的时候一定别忘记先识别管道七、通风空调33、先识别风管，在识别通头——-—识别风管，可以采用自动识别、选择识别34、在识别风管上面的风管部件如：风口—--—识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防35、先识别喷头———采用图例识别36、在识别管道———有标识的采用标识识别没有标识的时候采用自动识别37、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好,这样可以提高速度。

38、很多情况下是没有带标识的，这个时候可以采用自动识别—-—自动识别也是先一个个新建好5、CAD操作设置—-—只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识)即可。

广联达帮助笔记CAD识别

广联达帮助笔记楼层设置1、如果工程中图纸2~8层的平面图和结构图图纸都是一样的，此时标准层的建立应该是3~7层，相同层数输入“5”，因为2层和8层涉及到与上下层的图元锚固搭接。

否则会影响上下层的钢筋计算。

文件1、合并其它工程：需要把另外一个工程构件合并到当前工程中时，可以使用合并其它工程的功能。

第一步：点击“工程”->“合并其它工程”，打开“合并工程”窗口；第二步：选择需要合并的工程，点击“打开”按钮；第三步：选择需要合并的楼层和构件，点击“确定”按钮，完成操作。

“合并工程”可用于多人合作完成同一个工程。

按楼层或按构件进行分工，完成后再合并为一个工程。

例如：一个人先做地下部分，另外一个人做地上部分；合并工程时所选构件将被复制到当前工程，当前工程中如有同名称构件或者已经绘制了构件图元时，会弹出“同位置图元/同名称构件处理方式”的窗口，在这里可以根据实际情况进行选择；楼层高度不同时会弹出“层高对比”窗口，可以选择“取当前工程层高”或者“取选择工程层高”。

2、导入图形工程：已经在“广联达图形算量软件GCL2008”中完成工程绘制，现在需要把已经绘制的工程导入钢筋软件中，实现数据共享。

第一步：点击“工程”->“导入图形工程”，打开“导入GCL工程”界面，选择需要导入的工程文件，点击“打开”按钮；第二步：如果图形工程的层高和当前钢筋工程的层高不一致，软件则弹出“提示”界面，点击“确定”按钮；第三步：软件弹出“层高对比”界面，点击“按照图形层高导入”按钮；第四步：软件弹出“导入GCL 文件”在左侧选择需要导入的楼层列表，在右侧选择需要导入的构件，同时可以在构件类别中选择对应构件的不同类别，如果不了解软件导入的原则，那么可以点击“查看导入原则”按钮进行查看，点击“确定”按钮，进行导入；第五步：软件弹出“提示”界面，点击“确定”按钮，完成操作。

正式版和学习版的工程不能互导；只导入绘图输入所建立的构件；构件重名处理原则：图形工程与当前钢筋工程存在同名构件，但相同属性的属性值不同时，导入后，名称加n；同名构件相同属性的属性值均相同时，则不导入该构件；导入工程中仅有构件无图元时，构件被导入至当前工程对应的楼层中；存在相同位置的图元时，软件给出提示“导入构件前是否删除当前层同位置同类型构件图元”，选择“是”则删除同类型原构件图元，同时复制图形工程所有同类型构件图元；选择“否”则保留同位置的同类型图元，不同位置的构件图元导入到钢筋工程中；轴网、辅助轴线初始默认不导入；构件及构件图元属性中的类别根据导入时设定的“导入后构件类别”导入；附属构件图元导入钢筋文件后，只要当前位置存在父图元时，则可以导入，否则不予导入；对于参数化图元处理：优先匹配钢筋软件中的参数化截面类型，无法匹配时生成异型构件。

广联达软件CAD识别全过程

CAD识别全过程
说明：
不考虑在7.0中直接可以导入的电子图纸。
基本软件：
CAD2004
CAD2002
天正6
推荐软件：
CAD2006
CAD2004
天正？（最新版本不详）
步骤：
1、如果不能导入，也就是说在选择导入CAD图形的界面时（下图），红色区域无法显示图纸的预览或者导入后图纸大量信息不能显示。
2、出现这种情况时，请关闭7.0（红色区域不显示图形预览时，会造成软件的假死状态）。
5、打开图纸后的第一步就是使用CAD的查询工具查询图纸的比例（如下图）。注意：不要查询轴线标注的尺寸！！！（已经发现有），查询柱的实际象素与标注的尺寸，记住该比例，用于最后导入时的输入比例。
6、按CTRL＋A，点击炸开命令（下图红色框内的按钮），，在CAD的提示栏中一般会显示出类似“构件不能分解”的字样，最后会显示出有多少个构件不能分解，不用理睬。
9、粘贴过后，保存图形。然后在7.0中导入即可。一般的图纸都可以搞定。如果不能搞定，则没有办法了。
其他说明：
1、如果设计院的图纸中，很多层在一个图纸中，建议在炸开前删除所要层以外的所有构件图元，但是要注意不要破坏cad的原有文件。
2、目前四川这边还没有发现导不进来的图纸，奇怪！
3、服务器上有肖宁给我的一个图纸，我的电脑导入不了，太大了！
7、新建一个CAD文件，文件的格式选择为“acad”即可，在原有的图形中，按CTRL＋A，全部选中所有的图元，注意，低配置的电脑会慢很多！全部选中后，使用CTRL＋C，记住，一定要使用快捷键！这时也会需要等上一段时间，具体时间需要根据机器的配置来决定。然后在窗口菜单下选择Drawing1文件。
8、在Drawing1文件中，按CTRL＋V，粘贴所有的构件图元。此时会占用大量的系统资源，如果构件图元的数量大于13万个，一般电脑都会死机，包括wangtz的电脑在内，13万以上时，内存至少1G，主频P4 3.0。

广联达识别独立基础表

广联达是一款常用的工程造价软件，它可以自动识别各种基础形式，如独立基础。

在使用广联达进行工程造价计算时，独立基础表是非常重要的一个环节。

下面将对独立基础表识别过程进行详细的描述：一、独立基础形式概述独立基础是指位于地基上，独立于其他构件的混凝土基础。

根据其形状和配筋的不同，有多种不同的独立基础形式。

二、广联达软件中的独立基础表广联达软件内置了多种独立基础形式，包括圆形、矩形、阶梯形等。

每个独立基础都有相应的表格，用于记录其尺寸、配筋等信息。

这些表格在软件中以图形化的方式展示，方便用户理解和使用。

三、识别独立基础表的步骤1. 打开广联达软件，进入工程造价计算界面。

2. 导入设计图纸或方案文件，确保包含独立基础的相关信息。

3. 选择独立基础类型，软件会自动匹配相应的表格。

4. 输入独立基础的尺寸和配筋等参数，软件会自动进行计算和校核。

5. 根据软件的提示和警告，进行相应的修改和调整，直到得到满意的结果。

四、识别独立基础表的意义独立基础是建筑工程中常见的基础形式之一，其识别准确度直接关系到工程造价的准确性。

使用广联达软件可以大大提高工作效率，减少手工计算的误差，提高工程预算的精度和质量。

同时，通过软件内置的多种独立基础形式和表格，可以更好地满足不同工程项目的需求，提高工程造价的灵活性和适应性。

五、总结广联达软件是一款非常实用的工程造价软件，其自动识别独立基础表的功能大大提高了工作效率和精度。

在使用过程中，需要仔细阅读软件的使用说明和教程，熟悉各种独立基础的形式和表格，并根据实际情况进行参数输入和校核。

同时，需要注意软件的提示和警告，及时进行修改和调整，以确保得到准确的结果。

总之，使用广联达软件可以更好地应对复杂的工程造价计算任务，提高工作效率和质量。

教学资料广联达识别cad电子图纸

首先：要导入CAD草图，进行定位；然后，再提取边线，提取标示，最后才能进行识别。

CAD导图的具体步骤吗！一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

广联达预算软件识别CAD文件的原理

广联达预算软件识别CAD文件的原理广联达软件通过对CAD中的原始的点、线进行识别。

提取线的方法有三种，1、自主选择（直接左键）；2、按图层选择（CTRL+左键）；3、按颜色进行选择（（ALT+左键））。

如果CAD文件中存在块和图片，软件是没有办法进行识别的。

识别的步骤大致如下：导入CAD文件；提取构件的边线和标识；识别为GGJ或GCL构件图元。

识别的正确操作流程为：先垂直构件（柱、墙），后水平构件（主梁、次梁）；使用自动识别、框选识别时，如果CAD图纸不标准则不保证识别准确性；导入CAD电子图是分构件导入的，目前可以导入和识别有：轴网、柱、墙、门窗洞、梁、柱表、连梁表、装修表、门窗表、桩、桩承台、独基、板受力筋和负筋等，在最新版（GGJ2009 528版）中还可以导入柱大样图。

导入CAD文件的整体流程这里以钢筋抽样软件为例，图形算量软件类似处理。

一、图形的分解设计院设计的图纸并不是一层保存一个*.DWG文件的，而是把所有图均保存在一个CAD文件中，为此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。

第一步：点击主菜单下的〖CAD图〗→〖CAD图形调整工具〗进入“矢量编辑编辑器”窗口第二步：点击“矢量编辑编辑器”窗口主菜单下的〖文件〗→〖导入DWG文件...〗，选择需要拆分的*.DWG文件；第三步：在导入的*.DWG图中拉框选择其中的一张图第四步：点击“矢量编辑编辑器”窗口主菜单下的〖文件〗→〖导出选中的图元〗，在弹出的“保存矢量图文件”窗口中确定保存路径，输入文件名点击“保存”即可。

第五步：重复第3～4步操作，将*.DWG中的每张图纸单独保存成一个文件。

图纸的规范性是影响CAD导入的主要因素为此我们还可以通过CAD图形调整工具来对CAD 图形的字体内容以及各图层的颜色进行修改。

另外一种情况：图形大部分能导过来，但有部分信息（如标注等）导不过来。

这张图八成是天正软件绘制的。

广联达识别梁的操作流程

广联达识别梁的操作流程
梁是建筑结构中重要的组成部分，在建筑设计及施工中需要进行梁的识别工作，以确保梁的尺寸、材料、位置等方面的准确性。

而广联达作为建筑信息化软件的领导者之一，提供了快速、准确的梁识别功能，下面将介绍广联达识别梁的操作流程：
1、打开广联达软件，在“工程管理”中选择需要识别梁的工程项目。

2、在“三维模型”中选择需要识别梁的构件，点击鼠标右键，在弹出的菜单中选择“属性”，进入构件的属性设置界面。

3、在属性设置界面中，选择“类型”一栏，点击右侧的下拉框，在弹出的菜单中选择“梁”。

4、在属性设置界面中，填写梁的相关属性信息，如梁的名称、长度、宽度、高度、材料、重量等。

这些信息可以根据设计图纸或实际测量结果来填写，以确保梁的识别准确。

5、点击“确定”按钮，保存梁的属性设置。

此时，梁的识别工作就完成了。

总结：广联达识别梁的操作流程简单易懂，只需要按照步骤逐一操作即可完成。

通过识别梁，可以更加准确地进行建筑设计和施工，提高工作效率和质量。
