排烟风机型号产品展示

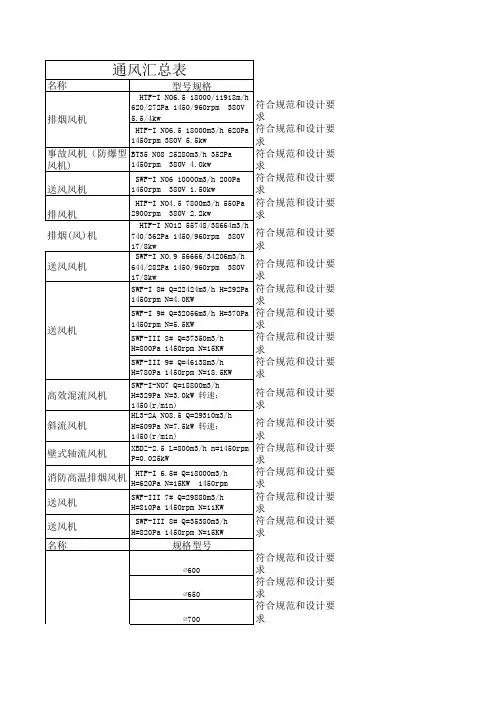

通风风机及其他材料型号规格
名称 排烟风机 事故风机（防爆型 风机) 送风风机 排风机 排烟(风)机 送风风机 型号规格
HTF-I NO6.5 18000/11918m/h 620/272Pa 1450/960rpm 380V 5.5/4kw HTF-I NO6.5 18000m3/h 620Pa 1450rpm 380V 5.5kw BT35 N08 25280m3/h 352Pa 1450rpm 380V 4.0kw SWF-I NO6 10000m3/h 200Pa 1450rpm 380V 1.50kw HTF-I NO4.5 7800m3/h 550Pa 2900rpm 380V 2.2kw HTF-I NO12 55748/38664m3/h 740/362Pa 1450/960rpm 380V 17/8kw SWF-I NO.9 56666/34206m3/h 644/282Pa 1450/960rpm 380V 17/8kw SWF-I 8# Q=22424m3/h H=292Pa 1450rpm N=4.0KW SWF-I 9# Q=32056m3/h H=370Pa 1450rpm N=5.5KW SWF-III 8# Q=37350m3/h H=800Pa 1450rpm N=15KW SWF-III 9# Q=46138m3/h H=780Pa 1450rpm N=18.5KW SWF-I-NO7 Q=18800m3/h H=329Pa N=3.0kW 转速： 1450(r/min) HL3-2A NO8.5 Q=29310m3/h H=509Pa N=7.5kW 转速： 1450(r/min) XBDZ-2.5 L=800m3/h n=1450rpm P=0.025kW HTF-I 6.5# Q=18000m3/h H=620Pa N=15KW 1450rpm SWF-III 7# Q=29880m3/h H=810Pa 1450rpm N=11KW SWF-III 8# Q=35380m3/h H=820Pa 1450rpm N=15KW

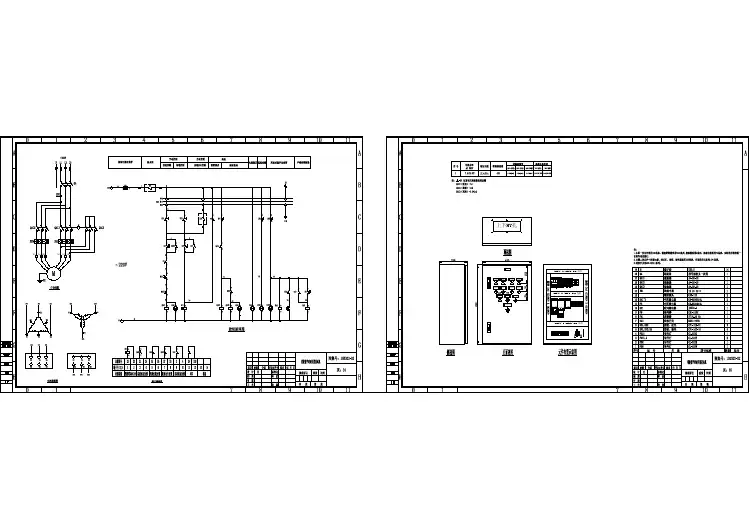

消防风机兼排风电气系统图
各种风机型号介绍大全图文并茂介绍
[资料]各种风机型号介绍大全（图文并茂）-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件 (9.59 KB)一、特点GDF系列离心式管道风机，系本厂吸取国内先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳人，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。
2013-3-7 09:41 上传下载附件 (73.36 KB) 2013-3-7 09:42 上传下载附件 (56.41 KB) CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件 (17.09 KB)该系列风机具有管道式外型，电机安装在风机外面，使高温管道的油烟同电机完全隔离，从而确保电机长时间安全运转，使用寿命比其他型式风机有了极大提高。
具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。
输送介质温度在200℃条件下连续运行60分钟以上，输送介质温度80℃时可长期连续运行不损坏。
主要用于高级民用建筑、厨房、烘箱等高温介质的通风排风。
一方面改变了以往国内无专用厨房风机的局面；别一方面保证了厨房的噪声低、无污染。
CF系列厨房排烟管道风机均为水平方向，且进、出风口都为方形，同管道联接非常方便。
该风机可同高效厨房油烟专用净化器配套使用，也可作为管道风机单独使用。
CF系列厨房排烟管道风机性能参数表（1）2013-3-7 09:47 上传下载附件 (47.87 KB)CF系列厨房排烟管道风机性能参数表（2）2013-3-7 09:47 上传下载附件 (84.37 KB)CF系列厨房排烟管道风机性能参数表（3）2013-3-7 09:48 上传下载附件 (84.05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件 (44.36 KB)二、外形示图2013-3-7 09:50 上传下载附件 (25.81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传下载附件 (11.2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件 (47.8 KB)2013-3-7 09:53 上传下载附件 (42.39 KB)DWT系列屋顶风机的特点（介绍）2013-3-7 09:53 上传下载附件 (12.96 KB)一、DWT系列屋顶风机特点1、规格型式多，应应范围广：可根据使用场合的压力、风量和噪声的不同要求，选用以下三种型式风机：A、轴流式屋顶风机：型号为DWT-Ⅰ型，宜用于中低压、大流量的使用场合。
工业风扇介绍
扇通风降温解决方案◆公司简介◆产品◆产品功能◆产品优势◆技术参数◆安装要求◆安全特点◆结构优势◆配置优势◆服务承诺◆客户案例Wingems Machinery Co., Ltd 苏州威璟机械有限公司（WINGEMS FANS) 致力于高大空间通风降温的新一代超大型风扇的研发，生产和销售。
我们的宗旨是在为企业降低运营成本的同时，为员工创造舒适的工作环境，在让客户收益的同时，为世界增加一抹绿色。
WINGEMS FANS引进美国先进的HVLS（High Volume Low Speed)技术，并且结合国内企业的特点，延请中航工业资深专家担任技术总监，负责WINGEMS FANS的设计和改进。
在HVLS这个新兴行业中，WINGEMS FANS凭借优异的产品性能和服务理念，成长为行业中最知名的品牌之一。
未来，WINGEMS FANS所有员工，将竭诚服务于更多客户，更多行业，继续领跑HVLS行业。
在您选择了WINGEMS FANS之后，我们将会让您从每一处的细节，每一份的方案，每一次的安全检查中，体验到WINGEMS FANS无微不至的关怀和精益求精的探索。
WINGEMS FANS将帮助您飞得更高！Wingems Machinery Co., Ltd 我们非常荣幸得向您介绍AirWings风翼系列风扇，我们产品的直径覆盖范围为5米到8米。
这种超大型节能风扇的技术起源于1998年的美国MacroAir公司的HVLS的研发，威璟在2009年引迚了此项技术，更加结合国内企业特点，延请中航专家迚行了设计和研发AirWings风翼系列风扇，并取得了多项国家专利。
我们产品的特点是能够最有效地推动大量的空气，产生超大风量，形成全方位的地面覆盖和空气立体循环，彻底解决高大空间通风降温难的问题。
威璟AirWings系列风扇，不仅仅是将空气工程力学运动到产品中，还结合我们设计研发特有的Aero-mech Blades扇叶和尾翼，这使得我们的风扇仅仅需要1.5KW或者更小的功率就能驱动大量的空气，产生全方位自然立体风，在通风的同时起到降温的双重功效。

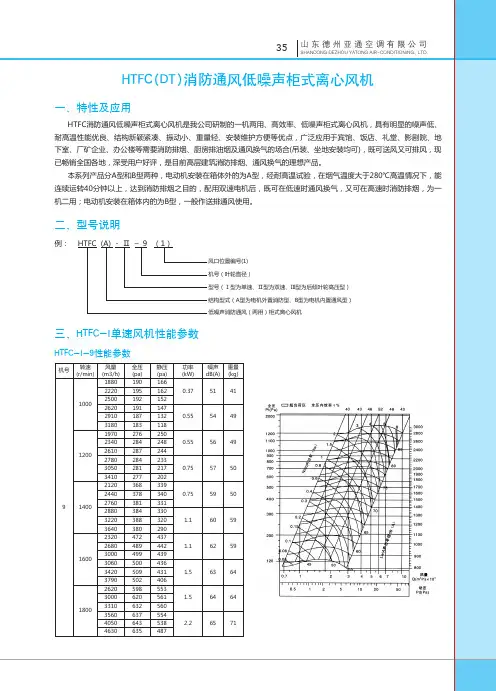

HTFC(DT)消防通风低噪声柜式离心风机
500
4
65
361
5.5
67
370
600
7.5
69
377
7.5
71
377
22
700
11
72
405
11
73
405
800
15
74
433
15
75
433
850
18.5
76
460
39
山东德州亚通空调有限公司
SHANDONG DezHOu YATONG Air-cONDiTiONiNG., LTD.
HTFC-I-25性能参数
900
0.55
53
65
0.75
56
66
1100
1.1
60
75
1.1
61
75
10
1300
1.5
62
80
1.5
64
80
1500
2.2
65
87
2.2
66
87
1700
3
67
91
HTFC-I-12性能参数
机号 转速 (r/min) 风量 (m3/h) 4470 4910 5320 5750 6260 6880 4780 5440 6180 6320 6870 7450 4980 5450 5860 6030 7150 8280 5310 6280 7000 7370 8040 8762 6530 7230 8060 8130 9080 10260 全压 (pa) 229 233 235 233 228 222 290 300 298 297 293 290 402 407 418 426 429 415 530 551 557 562 565 563 650 612 665 670 672 667 静压 (pa) 195 190 187 180 163 142 252 248 233 229 213 201 359 356 360 363 341 295 483 485 474 466 465 427 579 527 559 560 532 489 功率 (kW) 0.75 噪声 dB(A) 53 重量 (kg) 88
风机型号套定额对照表
类别通风机号数 对应风量m3/h 离心式通风机安装4#离心式通风机安装4500以下离心式通风机安装6#离心式通风机安装4501~7000以下离心式通风机安装8#离心式通风机安装7001~19300离心式通风机安装12#离心式通风机安装19301~62000离心式通风机安装16#离心式通风机安装62001~123000离心式通风机安装20#离心式通风机安装123000以上轴流式通风机安装5#轴流式通风机安装8900以下轴流式通风机安装7#轴流式通风机安装8901~25000以下轴流式通风机安装10#轴流式通风机安装25001~63000轴流式通风机安装16#轴流式通风机安装63001~140000轴流式通风机安装20#轴流式通风机安装140000以上屋顶式通风机安装3.6#屋顶式通风机安装2760以下屋顶式通风机安装4.5#屋顶式通风机安装2761~9100屋顶式通风机安装6.3#屋顶式通风机安装9100以上离心式风机轴流式风机屋顶式通风机 消防高温排烟风机图片HTF系列消防高温排烟风机适用于高层建筑、地下建筑及隧道、烘房等通风换气或高温排烟。
能在280℃高温条件下连续运转30分钟以上，介质温度100℃条件下连续运行20小时/次不损坏，是理想的消防必备设施。
消防高温排烟专用风机性能的选择和型号说明1、风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性能工况点，选用时按性能表为准。
出厂的风机合格品是在额定风量下，全压值误差不超过± 5%，性能选用表 是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。
2、风机安装方式可分为卧式和屋顶式，对风量、全压、安装尺寸等性能都有特殊要求。
3、HTF—Ⅰ、HTF—Ⅱ表示常压型消防高温排烟专用风机，叶型采用轴流式：HTF—Ⅰ（单速） 和HTF—Ⅱ（双速）两种；HTF—Ⅲ、HTF—Ⅳ表示中压消防高温排烟专4、 HTF—X为消音型消防高温排烟专用风机，用户可根据实际需要选用不同的种类。
上海沃克通用设备有限公司风机产品综合介绍
管道离心风机DFS 管道混流风机DMF
企业介绍
防爆认证证书
我司屋顶排风机REF、边墙风机SEF&SSF、 管道离心风机均通过了国家级仪器仪表防爆 安全监督检验站的防爆检测，防爆等级达到 ExdIICT4，可用于含氢气、乙炔在内的非矿 ， 井下防爆场合。 屋顶离心风机REF防爆证号：GYB091357 管道离心风机DFS防爆证号：GYB091358 边墙轴流风机SEF&SSF防爆证号：GYB091359
企业介绍
管道轴流风机 DAF
名称：管道轴流风机 DAF 用途：普通送排风、消防排烟 安装形式：吊装、座装等多种安装形式 风量范围：1600 — 120000 m3 /h 静压范围：0 — 840 Pa 产品特点： 叶片经多次模拟改进，效率高 两段三压模压技术，惰性气体保护焊接，工 艺精湛 G2.5平衡等级 驱动机构隔离，强制与外界通气，冷却电机 耐高温：已通过国家消防检查 维护工作量小
部件名称 轴承 皮带 皮带轮 电机 品牌 NSK Jason Wot 海光 产地 日本原装进口 美国进口 主要参数 寿命L10：100000小时 V型超耐磨带,150%以上 选型
中国广州（中美） 带锥套，G2.5，30年寿命
中国上海
ABB同质电机，IP54，B
以上部件也可由客户指定品牌
企业介绍
风机性能试验系统
企业介绍
管道离心风机 DFS
名称：管道离心风机 DFS 用途：普通送排风、防爆送排风 安装形式：吊装、座装等多种安装形式 风量范围：500 — 49000 m3 /h 静压范围：0 — 800 Pa 产品特点： 安静平稳噪音低 叶轮进风口铝制，可用于防爆环境 G2.5平衡等级 多种安装形式，多种出风方向 驱动机构隔离，免受污染 后倾离心叶轮，不过载 两侧均带检修门，维护方便
鼓风机型号及参数大全
鼓风机型号及参数大全鼓风机是一种用于输送气体、增压、通风等工业领域的设备，其种类繁多，参数也各异。
本文将介绍几种常见的鼓风机型号及其参数，以供大家参考选择。
一、离心鼓风机。
离心鼓风机是一种常见的鼓风机型号，其主要特点是结构简单、运行可靠、噪音小、效率高。
离心鼓风机的型号通常以字母和数字的组合来表示，如C4-72，其中"C"代表离心式，"4"代表叶轮直径，"72"代表叶轮的压力。
参数方面，离心鼓风机的风量范围一般在500~100000m³/h，风压范围在300~15000Pa，功率范围在0.75~500kW。
二、轴流鼓风机。
轴流鼓风机是另一种常见的鼓风机型号，其主要特点是结构紧凑、噪音低、效率高。
轴流鼓风机的型号通常以字母和数字的组合来表示，如T35-11，其中"T"代表轴流式，"35"代表叶轮直径，"11"代表叶轮的压力。
参数方面，轴流鼓风机的风量范围一般在1000~100000m³/h，风压范围在100~1000Pa，功率范围在1.1~315kW。
三、混流鼓风机。
混流鼓风机是一种介于离心鼓风机和轴流鼓风机之间的型号，其主要特点是结构紧凑、效率高、噪音低。
混流鼓风机的型号通常以字母和数字的组合来表示，如Q5-72，其中"Q"代表混流式，"5"代表叶轮直径，"72"代表叶轮的压力。
参数方面，混流鼓风机的风量范围一般在500~100000m³/h，风压范围在300~1500Pa，功率范围在0.75~500kW。
四、无油鼓风机。
无油鼓风机是一种特殊的鼓风机型号，其主要特点是无需添加润滑油、维护简单、适用于对气体纯度要求高的场合。
无油鼓风机的型号通常以字母和数字的组合来表示，如2BW-150，其中"2BW"代表无油式，"150"代表叶轮的直径。
设备描述一览表
3#楼
序号 1 2 3 设备名称 补风风机XGF（HTF）-I-6#消音型风机 补风风机XGF（HTF）-I-3.5#消音型风机 双速高温消防排烟风机XGF（HTF）-II-8# 消音型风机 型号规格 XGF（HTF）-I-6# XGF（HTF）-I-3.5# XGF（HTF）-II-8# 主要技术参数 Q=15718M3/H Q=3500M3/H Q=31421/20800M3/H 偏离内容 无 无 无 品牌 亚太 亚太 亚太 厂家 德州亚太集团有限公司 德州亚太集团有限公司 德州亚太集团有限公司 产地 山东德州 山东德州 山东德州 数量 1 1 1 备注
设备描述一览表 10#楼
序号 1 2 3 4 5 6 设备名称 补风风机XGF（HTF）-I-6.5#消防高温轴 流风机 正压送风机XGF（HTF）-I-8型消防高温轴 流风机 正压送风机XGF（HTF）-I-10型消防高温 轴流风机 双速高温消防排烟风机XGF（HTF）-II-8# 消防高温轴流风机 通风器 轴流风机T35-11-2.8型 型号规格 XGF（HTF）-I-6.5# XGF（HTF）-I-8 XGF（HTF）-I-10 XGF（HTF）-II-8# T45-400 T35-11-2.8 主要技术参数 Q=14580M3/H Q=22060M3/H Q=45679M3/H Q=29172/19314M3/H Q=400M3/H Q=826M3/H 偏离内容 无 无 无 无 无 无 品牌 亚太 亚太 亚太 亚太 亚太 亚太 厂家 德州亚太集团有限公司 德州亚太集团有限公司 德州亚太集团有限公司 德州亚太集团有限公司 德州亚太集团有限公司 德州亚太集团有限公司 产地 山东德州 山东德州 山东德州 山东德州 山东德州 山东德州 数量 2 2 1 2 55 2 备注
风机型号与风量对照表
风机型号与风量对照表在通风系统、空调系统以及工业生产等众多领域中，风机是不可或缺的设备。
而了解风机型号与风量的对应关系，对于正确选择和使用风机至关重要。
本文将为您详细介绍风机型号与风量对照表的相关知识。
首先，我们需要明确什么是风机型号和风量。
风机型号通常是由一系列字母和数字组成，用于标识风机的类型、规格、性能等特征。
而风量则是指单位时间内通过风机的空气体积，一般以立方米每小时（m³/h）或立方英尺每分钟（CFM）为单位。
不同类型的风机，其型号编制方式和风量范围也有所不同。
常见的风机类型包括离心风机、轴流风机和混流风机。
离心风机是依靠叶轮旋转产生的离心力来推动空气流动。
其型号通常包含叶轮直径、转速、电机功率等参数。
例如，某离心风机型号为C4-72-5A，其中“C”表示离心式，“4”代表压力系数，“72”表示风机的比转数，“5”表示叶轮直径为 500mm，“A”表示传动方式。
离心风机的风量范围较广，从几百立方米每小时到数十万立方米每小时都有。
轴流风机则是通过叶轮的轴向推动使空气流动。
常见的轴流风机型号如 T35-11，其中“T”表示轴流式，“35”表示轮毂比，“11”表示机号。
轴流风机的风量相对较大，一般适用于需要大风量、低压力的场合。
混流风机结合了离心风机和轴流风机的特点，具有较高的效率和较宽的性能范围。
其型号编制方式也各有差异。
在实际应用中，风机型号与风量的对照关系会受到多种因素的影响。
例如，风机的转速、叶轮的形状和尺寸、风道的阻力等。
一般来说，风机的转速越高，风量越大；叶轮直径越大，风量也通常越大。
但风道阻力会减小实际的风量输出。
为了更直观地了解风机型号与风量的关系，以下为您提供一份常见离心风机型号与风量的对照表（仅作示例，实际数据可能因厂家和具体产品而有所不同）：｜风机型号｜风量（m³/h）｜｜｜｜｜ C4-72-28A ｜ 1131 2356 ｜｜ C4-72-32A ｜ 1688 3517 ｜｜ C4-72-36A ｜ 2664 5268 ｜｜ C4-72-4A ｜ 4012 7419 ｜需要注意的是，这只是一个简单的示例，实际选择风机时，还需要综合考虑风压、功率、效率、噪声等因素。
GYF系列消防排烟风机(20200620184018)
GYF系列消防排烟风机特点
一、由于新型高层建筑功能复杂，起火因素多，火势蔓延快，疏散和扑救难度高的特点，我公司
推岀了符合《高层民用建筑设计防火规范》GB50045-95及《汽车库、修车库、停车场设计防火规范》GB50067--97的第三代GYF系列消防排烟风机。
二、我公司与中国科学院、中国建筑科学院、北京市消防局消防科学院研究所有关专家共同开发
研制岀的高效风机突岀优点：
1、>10号的风机在保证与其它厂家空气动力性能相同情况下，电机容量及转速均比其它厂家降
低一个档次，以11号为例，其它厂家装机容量18.5kw转速1450转分而我公司为15kw，转速960转分，因而更节能，更耐用。
2、我公司所有排烟风机LsA<25dB(国家规定W 35dB)
3、冷却系统可以保证通过风机的烟气》400 C时连续运转》2小时，(国家规定W 280 C , 运行30分钟)GYF型系列消防排风机自94年至今连年在《全国给排水及消防产品展览会》上获一金奖。
4、立式和双速II型消防烟风机荣获二项国家专利( 94 3 02511.7) (95 212969.8)
5、GYF系列消防排烟风机由北京市消防局消防科学研究所监制，并得到全国各省消防部门的认可。
GYF系列消防排烟风机技术参数。
排烟风机型号
排烟风机型号名称、用途、性能浙江聚英风机工业有限公司是一家专业生产排烟风机的企业。
排烟风机型号主要为以下几大类：消防高温排烟轴流风机HTF(A)：HTF(A)系列排烟风机采用CAD软件多目标优化设计，选配模压轴流叶轮，内置高温电机，配设专门的电机冷却系统。
本系列排烟风机可根据安装使用场合的要求，外设消音箱体，制成HTF（A）-X箱形消防排烟风机。
消防高温排烟混流风机HTF(B)：HTF(B)系列排烟风机采用CAD软件多目标优化设计，选配模压扭曲翼形锥型叶轮，高温电机全封闭内置，配设专门的电机冷却系统。
HTF(B)型排烟风机（PYHL-14A型）I型单速结构紧凑，节省安装空间。
II型双速在进风口设消声集流器，使风机在低速排风时运转噪音更低。
消防高温排烟轴流风机HTF(A)与消防高温排烟混流风机HTF(B)选用双速电机直联传动，达到一机两用（即平时送排通风和消防使用时高温排烟），配设电控箱后可远程自动控制。
具有耐高温性能优良、风量大、风压高、安装简便等优点，广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。
按GA211-1999消防风机耐高温试验方法，能在400℃高温条件下连续运行100分钟以上，介质温度100℃条件下连续运行20小时/次不损坏，已被全国各大城市消防部门认可采用。
消防高温排烟柜式离心风机HTFC(A)：HTFC系列风机系我公司研制成功的一种一机两用、高效率、低噪声柜式离心风机，具有明显的噪声低、耐高温性能优良、结构新颖紧凑、振动小、重量轻、安装维护方便等优点，广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等需要消防排烟、厨房排油烟及通风换气的场合(吊装、坐地安装均可)，既可送风又可排风，现已畅销全国各地，深受用户好评，是目前高层建筑消防排烟、通风换气的理想产品。
本系列排烟风机分A型和B型两种，电动机安装在箱体外的为A型，经耐高温试验，在烟气温度大于280℃高温情况下，能连续运转40分钟以上，达到消防排烟之目的，配用双速电机后，既可在低速时通风换气，又可在高速时消防排烟，为一机二用；电动机安装在箱体内的为B型，一般作送排通风使用。
预算定额中通风机风量与型号对照表
消防高温排烟风机图片
HTF系列消防高温排烟风机适用于高层建筑、地下建筑及隧道、烘房等通风换在280℃高温条件下连续运转30分钟以上，介质温度100℃条件下连续运行20小理想的消防必备设施。
消防高温排烟专用风机性能的选择和型号说明
1、风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性按性能表为准。
出厂的风机合格品是在额定风量下，全压值误差不超过±5%，准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。
2、风机安装方式可分为卧式和屋顶式，对风量、全压、安装尺寸等性能都有
3、HTF—Ⅰ、HTF—Ⅱ表示常压型消防高温排烟专用风机，叶型采用轴流式和HTF—Ⅱ（双速）两种；HTF—Ⅲ、HTF—Ⅳ表示中压消防高温排烟专
4、 HTF—X为消音型消防高温排烟专用风机，用户可根据实际需要选用不同
5、HTF—W系列屋顶式消防高温排烟专用风机，用户可根据实际需要选用阻钢制风帽。
6、HTF—D为低压型消防高温排烟专用风机。
7、特别说明：GYF与HTF系列风机是同类产品。
及隧道、烘房等通风换气或高温排烟。
能0℃条件下连续运行20小时/次不损坏，是
能，按风量分为五个性能工况点，选用时压值误差不超过±5%，性能选用表是标标准状态为准。
、安装尺寸等性能都有特殊要求。
风机，叶型采用轴流式：HTF—Ⅰ（单速）压消防高温排烟专
根据实际需要选用不同的种类。
可根据实际需要选用阻燃型玻璃钢风帽或。
HTF(A)系列消防高温排烟轴流通风机性能参数及安装尺寸
HTF(A)系列消防高温排烟轴流通风机一.HTF⑷系列消防高温排烟轴流通风机概述、特点1.HTF(A)系列消防高温排烟轴流通风机，其基本形式为轴流式结构，采用耐高温电机，配有专门的电机冷却系统。
具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便等特点。
2.HTF(A)系列消防高温排烟轴流通风机经“国家消防装备质量监督检验中心”检测合格，其性能达到国内领先水平，经全国三十多个省市的消防部门认可。
该风机畅销北京、天津、上海、重庆、浙江、广东、江苏、山东、河南、河北、安徽、湖南、四川、辽宁、湖北、陕西、吉林、内蒙古、山西、贵州、黑龙江、福建、江西、云南、深圳等全国各省(市)、自治区。
3.耐高温性能优良：风机测试符合GBJ45-82消防规范标准要求，风机采用独特设计，耐高温电机内置，配置电机冷却系统，能在300°C高温下连续运行100分钟以上、100C温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑、烘箱、地下车库、隧道等场合；4.适用范围广：可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，以达到一机两用(即常用通排风和消防时高温排烟)的目的；叶型分为轴流式(HTF(A)-I、II)和混流式HTF(A)-IG，亦可制作屋顶式、消音式。
5.效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，经实测表明风机效率大于80%，部分大机号大于85%，并具有效率曲线平坦的特点，有利于节能；6.安装方便，占地较离心风机少：该风机基本形式为轴流风机或混流式风机，可直接与风管连接或墙壁安装，安装形式可采用直式或水平式。
很大程度上节省了占地面积。
HTF(A)系列消防高温排烟轴流通风机性能的选择和型号说明例HTF(A)—XX—X风机机号L0：低速低压G；混流式I；单睫5K速皿；黑顶我消跡离温排烟通凤机HTF(A)-H-7=章示点独为"0职遽消防萬囲排烟轴流通风机。
风机价格表
风机、风管配套产品1.显示整个诱导通风系统的工作状态。
2.设置诱导通风系统的工作模式。
3.上传下载诱导通风系统设置数据。
4.对各类采样信号进行分析处理。
5.实现可视化管理。
6.屏蔽异常信号，提醒错误操作。
二、阀类1.以上公式按周长米计(W为阀门法兰口宽度，H为阀门法兰口高度）。
2.调节阀体材料用1.5mm钢板制作，防火阀阀体2mm钢板。
也可以按客户要求定制。
3.阀体厚度分别为：蝶阀160mm、调节阀210mm、防火阀为220/250mm、止回阀为300mm。
4、以上阀门如采用不锈钢制作按以上价格×3计算。
1.以上公式消声器按法兰口尺寸计算，静压箱按外包尺寸计算(W为宽度，H为高度，L为长度）。
2.外壳厚度为1mm镀锌板、内胆冲板采用冲孔率为25%，厚度为0.5mm的镀锌板。
3.外壳与内胆之间选择用厚50mm离心玻璃棉，外覆玻璃布。
加强龙骨采用1mm镀锌板。
4.微穿孔消声器和微穿孔消声弯头外壳厚度为1mm镀锌板，内胆冲孔采用冲孔率为2.2%，厚度为0.5mm的5.泡沫铝消声采用国内专利技术，可广泛应用于地铁、军事、交通、化工、核电等领域。
6、序号1-6如采用不锈钢制作按以上价格×3计算。
1.以上风口按平方米计算（(W为风口颈尺寸长边，H为风口颈尺寸短边）,D为园形风口的直径，以上风口如小于0.2平方米的另加30元/只，风口调节阀如小于0.2平方米的另加30元/只，以上风口如需涂塑，费用另加，每平方米增加12%.非标产品增加15%。
2.弧形风口，转角风口按条形风口价格上浮35％。
上海五灵风机制造有限公司地址：上海奉贤区环城东路6019号（新林路南100米）邮编：201416电话：51089662 57456850传真：57457950网址：电子信箱;w.gj123@或741420176@联系人:王国均 胡晓晴手机:133******** 189********。
霍尼韦尔DSP49G2128--显示屏
技术手册DSP49G2128 –显示控制接口上海迎烁热能设备有限公司文档编号 DSP49G2128E201版本 (3)2参考标准和认证 (4)2.1标准 (4)2.2认证 (4)3质保声明 (5)4识别 (6)5缩写和术语 (7)6产品介绍 (8)6.1简介 (8)6.2尺寸 (8)6.3接头和连接 (9)6.4电气和环境参数 (11)7产品功能说明 (13)7.1用户接口 (13)7.2高电压输出 (13)7.3低电压信号输入(AUX0) (13)7.4高电压信号输入 (13)7.50-10V DC 输入 (13)0-10V 信号 [%] –负荷控制 (13)0-10V 信号 [SP] –温度控制 (14)7.6室外温度控制 (14)4点OTC曲线 (14)Honeywell 简易 OTC 曲线 (15)7.7ECO工作模式 (16)7.8假日模式 (16)7.9通讯接口 (16)Microcomm 总线主设备通讯 (16)Microcomm 总线从设备通讯 (17)OpenTherm 通讯 (17)Modbus 接口 (17)7.10支持语言 (17)8错误显示 (18)9附录A 用户接口 (21)9.1主屏幕 (21)9.2按键 (22)9.3背光 (23)9.4屏幕描述 (23)技术手册DSP49G2128 –显示控制接口上海迎烁热能设备有限公司文档编号 DSP49G2128E20主菜单 (23)技术员菜单密码 (24)参数设定菜单 (24)恢复出厂设定 (25)假日模式的设定 (26)错误信息显示 (26)时间表设定 (26)菜单结构 (27)10附录 C 实现的OT+ID’S (36)11附录 D MODBUS 实现 (37)11.1M ODBUS配置 (37)11.2支持的命令 (37)11.3M ODBUS寄存器 (37)11.4读取ID (41)技术手册DSP49G2128 –显示控制接口上海迎烁热能设备有限公司文档编号 DSP49G2128E201 版本技术手册DSP49G2128 –显示控制接口上海迎烁热能设备有限公司文档编号 DSP49G2128E202 参考标准和认证2.1 标准DSP显示板满足以下标准：∙EN 55014-1用于电磁兼容∙EN 60730 – 1用于低电压和电磁兼容与锅炉控制设备一起使用时，不能违反以下标准：∙EN298:2012用于燃气燃烧器和燃气具（带风机和不带风机）的自动燃气燃烧器控制系统∙EN 55014-1电磁兼容–电磁辐射∙EN 60730 – 1家用和类似用途电自动控制2.2 认证应用显示板的锅炉符合以下EC指令（自我认证的产品可能是不安全的）：∙燃气具指令2009/142/EC∙低压指令2014/35/EU∙EMC指令* 2014/30/EU*可以认为所有订货规格 (O.S.) 型号都能满足EMC指令在电磁辐射方面对非工业器具的要求。

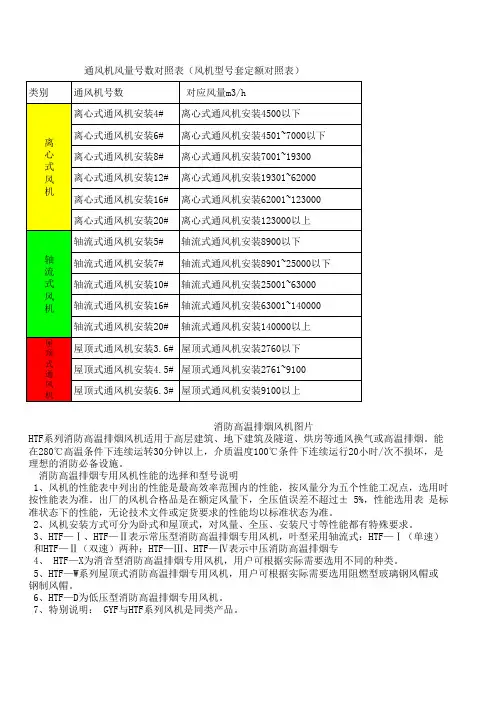

风机型号套定额对照表
离心式通风机安装12# 离心式通风机安装19301~62000
离心式通风机安装16# 离心式通风机安装62001~123000
离心式通风机安装20# 离心式通风机安装123000以上
轴流式通风机安装5# 轴流式通风机安装8900以下
轴流式通风机安装7# 轴流式通风机安装8901~25000以下
轴流式通风机安装10# 轴流式通风机安装25001~63000
类别
离 心 式 风 机
轴 流 式 风 机
屋 顶 式 通 风 机
通风机风量号数对照表（风机型号套定额对照表）
通风机号数
对应风量m3/h
离心式通风机安装4# 离心式通风机安装4500以下
离心式通风机安装6# 离心式通风机安装4501~7000以下
离心式通风机安装8# 离心式通风机安装7001~19300
轴流式通风机安装16# 轴流式通风机安装63001~140000
轴流式通风机安装20# 轴流式通风机安装140000以上
屋顶式通风机安装3.6# 屋顶式通风机安装2760以下
屋顶式通风机安装4.5# 屋顶式通风机安装2761~9100
屋顶式通风机安装6.3# 屋顶式通风机安装9100以上
消防高温排烟风机图片 HTF系列消防高温排烟风机适用于高层建筑、地下建筑及隧道、烘房等通风换气或高温排烟。能 在280℃高温条件下连续运转30分钟以上，介质温度100℃条件下连续运行20小时/次不损坏，是 理想的消防必备设施。
DZ-11侧墙式轴流风机
轴流风机
SWF-1轴流式通风机
HTFC-11型双速系列消防柜式风机（电机内置）
电机外置
离心式通风机
备注：HTFC-1型为单速风机、HTFC-11型为双速风机
消防排烟风机型号及参数表
消防排烟风机型号及参数表消防排烟风机概述消防排烟风机是一种通过吸入室安装的风扇，它将外部新鲜空气引入烟囱，从而强制排出控制室内烟雾的烟气。
它的旋转叶片通过电机的动力来吸入和排出空气，以实现烟气的排放。
消防排烟风机还可用于防止烟雾飘散，提供有效的消防通道，减少环境污染或其他潜在的安全隐患。
消防排烟风机型号及参数1、DN500型消防排烟风机：叶轮直径: 500mm; 外壳尺寸: 500*500*350mm; 风机静压: 350Pa; 叶轮通径: 38mm; 最大转速: 2600r/s; 功率: 0.75KW 气量: 35000m3/h;2、DN630型消防排烟风机：叶轮直径: 630mm; 外壳尺寸: 630*630*350mm; 风机静压: 350Pa; 叶轮通径: 38mm; 最大转速: 2200r/s; 功率: 1.1KW 气量: 48000m3/h;3、DN710型消防排烟风机：叶轮直径: 710mm; 外壳尺寸: 710*710*350mm; 风机静压: 350Pa; 叶轮通径: 38mm; 最大转速: 2000r/s; 功率: 1.5KW 气量: 60000m3/h;4、DN800型消防排烟风机：叶轮直径: 800mm; 外壳尺寸: 800*800*350mm; 风机静压: 350Pa; 叶轮通径: 38mm; 最大转速: 1800r/s; 功率: 2.2KW 气量: 70000m3/h;消防排烟风机特点1、外壳采用硬面喷涂或金属喷涂工艺，耐酸碱抗腐蚀，噪音低，运行安静，密封好、无泄泄漏，有效保障了环境的空气品质；2、机组控制由高品质变频器完成，可靠性高，能够有效控制风机的转速，进行输风压力的调节，满足消防排烟的要求；3、满足各种防：火性能认证（UL、EN、DIN）测试；4、超低压突然中断的恢复性能强；5、低温下的性能可靠消防排烟风机可应用范围用于高层、高空或重庆烟雾大环境的烟雾抽放系统配套，特别是大公共建筑、高空酒店、高空购物中心及高空住宅等场所；同时还提供电力、石油、化工、制药、纺织、实验室及其他建筑行业的正压通风配套。
某暖通空调图例名称标准大样图例集
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品展示位置：产品展示» 消防排烟风机-HTF(A)型轴流式消防排烟风机
HTF(A)系列消防高温排烟轴流风机
机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa
特点：轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。
应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟
HTF系列正压风机
产品型号说明：
1、中汇正压送风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性能工况点，选用时
按性能表为准。
出厂的风机合格品是在额定风量下，全压值误差不超过± 5%，性能选用表
是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。
2、中汇正压送风机安装方式可分为卧式和屋顶式，如对风量、全压、安装尺寸等性能有特殊要求时，中汇空调公司将为您另行设计生产。
3、HTF—Ⅰ、HTF—Ⅱ表示常压型消防高温排烟专用风机，叶型采用轴流式：HTF—Ⅰ（单速）
和HTF—Ⅱ（双速）两种；HTF—Ⅲ、HTF—Ⅳ表示中压消防高温排烟专
4、HTF—X为消音型消防高温排烟专用风机，用户可根据实际需要选用不同的种类。
5、HTF—W系列屋顶式消防高温排烟专用风机，用户可根据实际需要选用阻燃型玻璃钢风帽或
钢制风帽。
6、HTF—D为低压型消防高温排烟专用风机。
7、特别说明：GYF与HTF系列风机是中汇空调公司同类产品.
PYHL-14A系列混流式消防高温排烟机（正压送风机）
中汇空调PYHL-14A系列混流式正压送风机是介于轴流式和离心式风机之间的一种新型风机，相同机号风量较离心风机大，风压较轴流风机高，具有效率高、节能、低噪声、安装方便等特点。
中汇正压送风机主要有叶轮、风筒、进口集流器、导叶、电动机等部件组成。
叶轮采用有子午加速特点的扭曲形叶片焊接在轮毂上，经动平衡检验，超速试验，中汇正压送风机具有良好的空气性能。
PYHL-14A系列正压送风机风机设计独特：高温电机全封闭内置，配设专门的电机冷却系统，降低电机的环境温度，中汇空调消防风机国家是知名名牌！
HL3-2A系列高效低噪混流通风机（正压送风机）
用途与特点
HL3-2A系列中汇空调混流式正压送风机用于通风换气；PYHL-14A混流式消防高温排烟机可作为高温排烟、通风换气两用，能在300°C高温中运转30分钟不损坏。
中汇空调风机适用于地下车库、地下建筑、隧道等场所。
中汇正压送风机具有效率高、节能、低噪声、安装方便等特点。
HTFC-DT系列消防通用（两用）低噪声柜式正压送风机
概述
HTFC系列中汇消防(通风)两用低噪声柜式离心风机是一种高效率、低噪声离心风机，具有耐高温、性能优良结构新颖紧凑、振动小、重量轻、安装使用方便等优点，是宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟的理想产品，是高层建筑用消防排烟风机的更新换代产品，中汇正压送风机已畅销全国各地，深受广大用户好评。
特点
1、结构紧凑美观，箱体采用框架、箱板拼装设计。
框架采用先进的铝合金骨架，箱板为复式板结构，中间为消声聚氨酯法泡材料，可进一步降低噪声。
2、提供不同的进出风口方向，以满足用户不同的安装需要。
采用模具化生产，尺寸精度高，拆散后可组装。
3、中汇正压送风机主要零部件叶轮在消化、吸收美国LAU工业公司产品的基础上，全部采用模具化生产。
叶轮为多翼前弯叶片，具有效率高、噪声低，风量大、运行平稳、质量稳定、经久耐用等特点。
蜗壳采用优质镀锌板，机械模具化生产。
4、HTFC系列消防(通风)两用低噪声模式离心风机分为A型和B型两种类型，A型电机装在箱体外，用于消防排烟；B型电机装在箱体内，用于通风换气。
5、A型消防低噪声柜式离心风机电机装在箱体外，同高温排烟系统隔离分开，确保风机在300℃高温情况下，连续运行60分钟以上，
经“国家固定灭火和耐火构件质量监督检验中心”检测合格，其性能达到国内先进水平，经全国三十多个省市的消防局认可。
6、若用户需大风量风机时，中汇空调公司可生产并联式消防通风两用低噪声柜式离心风机。
DWT-II型离心式屋顶风机
机号:：3#-10# 风量:878-31436m3/h 全压:122-1072Pa
特点：风压高、噪声低、效率高、运转平稳、外形美观、可制作成防腐、防
爆型
应用：发电厂、化工、橡胶、制药、食品加工、冶金、仓库等厂矿企业及高
级民用建筑的送风和压力要求较高场合排风
性能参数表
DWT-Ⅱ型(离心式)
DWT-Ⅱ型(离心式)
机号ΦA B CΦD E F H G M(d)×L重量(Kg) 3690430603103822777023010.58080
3.5805480603604182987583010.58096
4920520604104633288033010.580125
4.51035570604604933438333010.5100154
51150640605105483839483010.5100195 614608208061062643110265012.5120234 716109108071073450912295012.5120292 8184010508081081856313535012.5120374 102300130080101097065515605016.5150396
DWT-I型轴流屋顶风机
机号：3#-24# 风量:1450-220800m3/h 全压:62-330Pa
特点：风量大、噪声低、效率高、重量轻、运转平稳、外形美观、可制作成
防腐、防爆型
应用：发电厂、化工、橡胶、制药、食品加工、冶金、仓库等厂矿企业及
高级民用建筑的送风和排风
性能参数表
DWT-Ⅰ型(轴流式)
机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
功率
(kW)
噪声
dB(A)
32850
3300
3000
2600
181
206
232
0.3766 1450
1650
1560
1450
62
66
72
0.0656
42850
7450
6350
5300
193
230
250
0.7569 1450
5700
5400
4580
176
184
190
0.5567 960
3820
2860
1880
80
86
92
0.2560
514508000 135 0.5568机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
功率
(kW)
噪声
dB(A) 8
720
20000
18000
16000
129
154
167
1.566
560
15750
14500
12250
78
96
121
0.7563 9
960
34500
29000
24000
202
236
256
3.076
720
32000
28000
24000
126
156
177
2.273
560
24000
21500
18600
102
118
126
1.167 1096050000 251 5.581
DWT-Ⅰ型(轴流式)。
