高频复习题

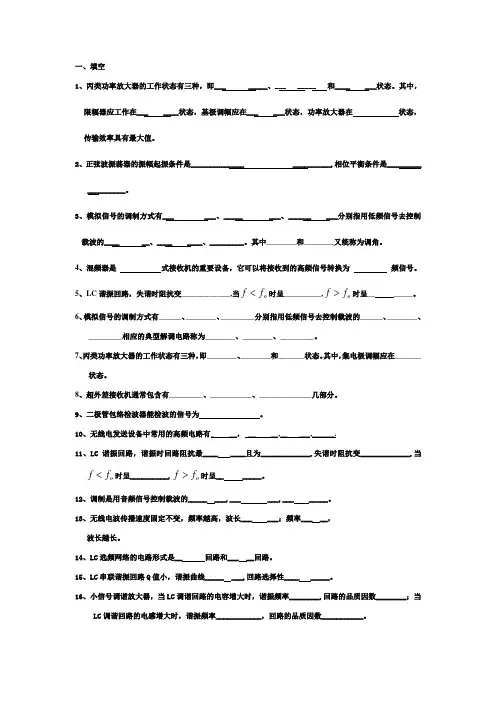

复习题一、填空1、若调幅波的最大振幅值为10V，最小振幅值为6V，其调制系数Ma为( 0.25 )。

2、变容二极管是利用PN结的结电容随( 反向电压 )的变化这一特性制成的一种电压控制的可控电抗器件。

3、有一调频广播发射机的最大频偏Δf＝75kHz，调制信号的最高频率Fmax＝15kHz。

当忽略载波振幅10％以下的边带分量时，此调制信号的频带宽度BW＝（ 180kHz ）。

4、相位鉴频器是利用耦合电路的（相频特性）来实现将调频波变换成为调幅调频波的，它是将调频信号的频率变化转换成为两个电压之间的（相位变化），再将这种变化转换成幅度变化，利用振幅检波器解调出调制信号来。

常用的相位鉴频器有（电容）耦合相位鉴频器和（电感）耦合相位鉴频器两种。

5、振幅调制是指（将需传送的基带信号加载到高频信号上去的过程= 由代表信息的电信号去控制高频振荡的某一参数，使该参数随着这一控制信号的变化而变化）。

6、普通调幅波与DSB信号从带宽角度来看（一样），前者采用（包络检波）解调，后者可采用（同步检波）解调。

7、包络检波的非线性失真有（惰性失真）和（底边切割失真）。

8、间接调频的方法是首先对调制信号进行（积分），然后（调相）。

9、一个普通调幅信号为 uAM＝10（10＋0.5cosΩt）cosωct（v），其载波功率为100W，则边频总功率为（）W，总平均功率为（）W，最大瞬时功率为（）W。

10、从频域看调幅、检波和混频电路的实质都是（频谱搬移）电路。

11、频率为100MHz的载波被频率为5kHz的正弦信号调频，Δfm＝50kHz，则调频信号带宽BW＝（ 110 ）kHz；如果调制信号的振幅加倍，频率不变，BW＝（ 210 ）kHz；如果调制信号的振幅和频率都加倍，BW＝（ 220 ）kHz。

12、二极管串联大信号检波器是利用（电容的充放电效应和二极管的单向导电性）实现检波的，称为（包络）检波。

13、晶体振荡器的频率稳定度之所以比LC振荡器高几个数量级，是因为（晶体本身是高Q值的）、（晶体本身的高标准性）。

14、调制信号为sinΩt，则调相波瞬时相位的变化规律为（Δθ（t)= kp sinΩt）；调频波瞬时相位的变化规律为（Δθ（t)= - kf cosΩt/ Ω）。

15、密勒电路相当于（电感）三点式振荡器，晶体接在（基）极与（发射）极之间。

16、非线性元件的频率变换作用主要体现为（有新的频率产生）和（波形失真）。

17、调角波的表达式为10COS（2π×106t ＋ 10COS2000t）V，则信号带宽为（ 22KHz ），最大频偏为（ 10KHz ）。

二、选择1、对于DSB和SSB信号的解调应使用：（ D ）A鉴频电路 B平方律检波电路 C包络检波电路 D同步检波电路2、在变容二极管部分接入振荡回路调频时（ B ）A 为兼顾频偏Δf和非线性失真的要求，常取m＝0.5，γ＝1B 应选择γ＝2的超突变结变容二极管C 变容二极管调制指数m＜1，变容指数γ＝1D 为了增大频偏，应使m＞13、对于调频波的下列解调方法，错误的是：（ D ）A 通过线性网络进行频－幅变换，然后进行包络检波B 通过线性网络进行频－相变换，然后用乘法器鉴相C 通过线性网络进行频－相变换以及频率－相位－振幅变换，然后进行包络检波D 可以想办法直接进行频率检波4、下列电路中，不改变频谱结构的电路是：（ D ）A调幅电路 B调频电路 C振幅检波电路 D混频电路5、下列方法不能提高振荡器频率稳定度的是：（ B ）A提高振荡回路的标准性B提高晶体管静态工作点C改进电路设计，如克拉泼电路那样D 改善外部工作环境6、下列振荡器中，频率稳定度最高的是：（ B ）A考毕兹振荡器B西勒振荡器C皮尔斯振荡器D哈特莱振荡器7．二极管峰值包络检波器适用于哪种调幅波的解调（ C ）A．单边带调幅波 B．抑制载波双边带调幅波C．普通调幅波 D．残留边带调幅波8．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（ C ）A．1/3 B．1/2 C．2 D．49．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．uPM(t)=UCcos（ωCt＋mfsinΩt）B．uPM(t)=UCcos（ωCt＋mpcosΩt）C．uPM(t)=UC（1＋mpcosΩt）cosωCtD．uPM(t)=kUΩUCcosωCtcosΩt10．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δfm ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ） A．12kHz B．24kHz C．20kHz D．40kHz11．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数ma为（ C ）A．0.6 B．0.4 C．0.25 D．0.112．以下几种混频器电路中，输出信号频谱最纯净的是（ C ） A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器13．下图所示框图能实现何种功能？（ C ）其中us(t)= UscosωstcosΩt， uL(t)= ULcosωLtA．振幅调制 B．调幅波的解调 C．混频 D．鉴频14．二极管峰值包络检波器，原电路正常工作。

若负载电阻加倍，会引起（ A ）A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真15．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同 B．相位相同、幅度相同C．频率相同、相位相同 D．频率相同、相位相同、幅度相同三、综合1、试画出下列两种已调波信号的波形图和频谱图（已知ωc＞＞Ω）①u（t）＝ 5 cosΩt cosωct②u（t）＝（5＋3 cosΩt）cosωct(1)2、已知调制信号uΩ=2cos2π×103t＋3cos3π×103t（V），载波为uC=5cos2π×107t（V），调制灵敏度Kf＝3kHz／V，试写出此FM信号的表达式。

3、某调幅波表达式为uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)1.画出此调幅波的波形2.画出此调幅波的频谱图，并求带宽3.若负载电阻RL＝100Ω，求调幅波的总功率4、已知调频信号uFM（t）=100cos（2π×108t＋20sin2π×103t） (mv)求: 1.载波频率fc，调制信号频率F和调频指数mf.2.最大频偏Δfm.3.调频波有效带宽BW解：1.载波频率fc＝100MHz 调制信号频率F＝1kHz调频指数mf＝20rad2．最大频偏Δfm＝mf F＝20kHz3．调频波有效带宽BW＝2（Δfm＋F）＝42kHz5、某调频发射机框图如下图所示，调频器输出FM信号的中心工作频率fc＝8MHz，最大频偏Δfm＝40kHz，框图中混频器输出取差频信号；求：该设备输出信号的中心频率fo及最大频偏Δfmo；放大器1和放大器2输出的信号中心频率与频谱带宽各为多少？1. 输出信号的中心频率fo=3×8-15=9MHz 最大频偏Δfmo=120kHz2. 放大器1输出的中心频率为8MHz，BW＝2*40＝80kHz放大器2输出的中心频率为9MHz，BW＝2*120＝240kHz6、有一调角波，其数学表达式为u(t)=10cos[2π×105t+6cos(2π×104)t]V，(1)若调制信号uΩ(t)=3cos(2π×104)t，指出该调角信号是调频信号还是调相信号？若 uΩ(t)=3sin(2π×104)t呢？(2)载波频率fc是多少？调制信号频率F是多少？(1)调相波调频波（2）100000 100007．设调制信号uΩ(t)=2sin104t V，调频灵敏度K f为2π×20×103rad/s.v 若载波频率为10MHZ，载波振幅为6V。

试求：(1)调频波的表达式；(2)调制信号的角频率Ω，调频波的中心角频率ωc ；(3)最大频率偏△fm ；(4)调频指数mf ；(5)最大相位偏移为多少？(6)最大角频偏和最大相偏与调制信号的频率变化有何关系？与振幅变化呢？1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把 电容 视为开路；画交流通路时，把 电感 视为短路。

2．晶体管正弦波振荡器产生自激振荡的相位条件是 uf 和ui 同相 ，振幅条件是 Uf ＝Ui 。

3．调幅的就是用 调制 信号去控制 载波信号 ，使载波的振幅 随 调制信号的 大小变化而变化。

4．小信号谐振放大器的主要特点是以 调谐回路 作为放大器的交流负载，具有 放大 和 选频 功能。

5．谐振功率放大器的调制特性是指保持 Ubm 及 Rp 不变的情况下，放大器的性能 随 UBB 变化，或随 UCC 变化的特性。

下图所示二极管峰值包络检波电路中， uAM （t ）=0.8（1+0.8cos Ωt ）cos ωct (v), 其中fc ＝4.7MHz ，F ＝（100～5000）Hz ，RL=5K Ω,为了不产生惰性失真和底部切割失真，求检波电容CL 和电阻R`L 的值(10分)解：为了不产生惰性失真，解得40.6pF ≤CL ≤0.0047uF为了不产生底部切割失真,解得R`L ≥20 k Ωa max 2a L L c m m 1C R 105Ω≤≤－～ωLL L L a R R R R R m ''≤Ω＋＝。
