旋转编码器原理及其应用
编码器旋钮工作原理
编码器旋钮工作原理一、概述编码器旋钮是一种用于控制机器人、汽车、无人机等设备的旋转控制器。
它通过将旋钮的转动转换为数字信号，从而实现对设备的精确控制。
编码器旋钮广泛应用于各种工业自动化领域和智能家居等领域。
二、编码器旋钮的组成编码器旋钮由外壳、旋钮、编码盘和传感器组成。
1. 外壳：通常由金属或塑料材料制成，起到保护内部元件的作用。
2. 旋钮：通常由金属或塑料材料制成，用户通过旋转它来控制设备的运行状态。
3. 编码盘：位于旋钮下方，通常由透明材料制成。
编码盘上有许多小孔，这些小孔按照特定规律排列，用来与传感器配合工作。
4. 传感器：位于编码盘下方，通常由光电元件或磁性元件组成。
当用户旋转编码盘时，传感器会检测到光电或磁性信号，并将其转换为数字信号输出给计算机或其他设备。
三、编码器旋钮的工作原理编码器旋钮的工作原理基于光电或磁性传感器技术。
当用户旋转编码盘时，编码盘上的小孔会与传感器配合工作，产生光电或磁性信号。
这些信号被传感器转换为数字信号，并通过接口输出给计算机或其他设备。
具体来说，编码盘上的小孔按照特定规律排列，通常是二进制编码。
例如，一个8位二进制编码盘可以表示256个不同的位置。
当用户旋转旋钮时，传感器会检测到每个小孔的位置，并将其转换为对应的二进制数字。
在数字信号输出之前，通常需要进行一些处理。
例如，可以使用微控制器对数字信号进行滤波、去抖动等处理，以确保输出信号的稳定性和准确性。
四、编码器旋钮的应用1. 工业自动化领域：编码器旋钮广泛应用于各种工业自动化设备中，如机床、自动化生产线等。
2. 智能家居领域：编码器旋钮可以用来控制智能家居设备，如智能灯光、智能窗帘等。
3. 机器人领域：编码器旋钮可以用来控制机器人的运动，如机械臂、移动机器人等。
五、总结编码器旋钮是一种用于控制设备的旋转控制器，它通过将旋钮的转动转换为数字信号，从而实现对设备的精确控制。
编码器旋钮由外壳、旋钮、编码盘和传感器组成，其工作原理基于光电或磁性传感器技术。
旋转编码器分类
旋转编码器分类旋转编码器是目前非常常用的一种机电元件，在现代工业生产中起着非常重要的作用。
它可以测取角度、速度和位置等信息，并将这些信息转化为数字量输出。
根据不同的应用场合，旋转编码器有很多不同的分类方式。
本文将从不同的标准出发，详细介绍旋转编码器的分类。
一、按照工作原理分类1. 光学式旋转编码器光学式旋转编码器采用发射器和接收器的组合，利用红外线或相干光来实现测量目标的转动角度、线速度和位置等参数。
它的精度较高，具有防尘、防水和抗干扰等优点，在汽车、通信、医疗和航空航天等领域应用广泛。
2. 机械式旋转编码器机械式旋转编码器采用机械传感器来检测旋转运动。
由于采用机械结构，它的寿命较长，可以在恶劣环境下使用，并且价格也比较便宜。
但是，它的精度相对较低。
二、按照编码方式分类1. 绝对编码器绝对编码器是一种以绝对位置为基础的编码器，能够直接输出绝对位置。
每种绝对式旋转编码器都有一组固定的编码模式，这些编码模式被分配给一个唯一的位置。
当旋转编码器旋转时，这些编码模式会按照指定的编码规则顺序发射出去，从而确定当前旋转角度。
绝对编码器的精度很高，但价格也比较昂贵。
2. 增量编码器增量编码器是将旋转运动分解为若干个部分，通过计算位置偏移量来确定运动状态的一种编码器。
它非常适合于需要了解旋转角度、速度、方向和加减速等参数的应用场合。
增量编码器的精度也很高，但比绝对编码器的价格要低一些。
三、按是否带方向的分类1. 无方向旋转编码器无方向旋转编码器是一种只检测旋转角度，而不检测旋转方向的编码器，它只会输出正在旋转的角度，而不管是顺时针还是逆时针旋转。
无方向旋转编码器的价格相对较低，使用也比较方便。
2. 有方向旋转编码器有方向旋转编码器可以检测旋转角度并指示旋转方向的编码器。
通过检测信号的变化，它可以输出角度和方向信息，对于会旋转的机器人、自适应导航系统等应用场合来说，有方向旋转编码器是非常必要的。
综上所述，旋转编码器是一种非常重要的机电元件。
编码器计数原理
编码器计数原理一、编码器的概念编码器是一种用于将某种物理量转换为数字信号的设备，常见的编码器有光电编码器、磁性编码器等。
在计数方面，我们通常使用的是旋转编码器，它可以将旋转角度转换为数字信号输出。
二、旋转编码器的结构旋转编码器通常由一个固定部分和一个可旋转部分组成。
固定部分包括一个光源和两个光电检测器，可旋转部分则是一个带有刻度盘的轴。
刻度盘上通常会有许多等距离的刻度线，并且每个刻度线都会与一个透明窗口相对应。
三、工作原理当轴旋转时，刻度盘上的透明窗口会依次经过两个光电检测器，在经过第一个光电检测器时会产生一次脉冲信号，在经过第二个光电检测器时又会产生一次脉冲信号。
这样就可以通过计算脉冲数量来确定轴所旋转的角度。
四、单通道编码与双通道编码在实际应用中，我们通常使用单通道或双通道编码方式来实现计数。
单通道编码器只有一个光电检测器，每次旋转时只会产生一个脉冲信号。
而双通道编码器则有两个光电检测器，每次旋转时会产生两个脉冲信号。
这样可以更准确地确定轴所旋转的角度。
五、编码器的分辨率编码器的分辨率是指它所能测量的最小角度变化量。
通常来说，分辨率越高，精度越高。
在实际应用中，我们需要根据具体需求选择合适的编码器。
六、应用领域编码器广泛应用于机械加工、自动化控制等领域。
例如，在机床上使用编码器可以实现数控加工；在机器人上使用编码器可以实现精确定位和运动控制。
七、总结通过以上介绍，我们了解了编码器计数原理及其应用领域。
在实际应用中，我们需要根据具体需求选择合适的编码器，并注意其分辨率和精度等参数。
旋转编码器 齿轮 霍尔 原理 多圈
旋转编码器是一种常用的测量旋转角度的传感器，它通过测量旋转物体上的齿轮或者霍尔元件的变化来确定物体的旋转角度。
下面我们来详细介绍旋转编码器的原理和多圈编码器的工作方式。
一、旋转编码器原理1. 齿轮编码器原理齿轮编码器是一种基于齿轮的旋转编码器，它利用齿轮的旋转来测量旋转物体的角度。
齿轮编码器上通常会有一组光电传感器和齿轮，当齿轮旋转时，光电传感器会检测到齿轮上的齿的变化，从而确定齿轮的旋转角度。
2. 霍尔编码器原理霍尔编码器是一种基于霍尔元件的旋转编码器，它利用霍尔元件对磁场的敏感性来测量旋转物体的角度。
霍尔编码器上通常会有一组磁铁和霍尔元件，当被测物体旋转时，磁铁会产生磁场，并使霍尔元件产生变化，从而确定被测物体的旋转角度。
二、多圈编码器工作原理多圈编码器是一种可以测量多圈旋转角度的编码器，它比普通的单圈编码器具有更高的分辨率和测量范围。
多圈编码器通常采用多级齿轮或者多个霍尔元件来实现多圈的测量。
1. 齿轮多圈编码器原理齿轮多圈编码器通常采用多级齿轮来实现多圈测量，每个级别的齿轮都会安装在一个独立的轴上，当被测物体旋转时，每个级别的齿轮都会产生相应的旋转，从而实现多圈的测量。
2. 霍尔多圈编码器原理霍尔多圈编码器通常采用多个霍尔元件来实现多圈测量，每个霍尔元件都会安装在一个不同的位置上，当被测物体旋转时，每个霍尔元件都会产生相应的变化，从而实现多圈的测量。
结语旋转编码器是一种非常重要的角度测量传感器，在工业自动化领域有着广泛的应用。
通过学习旋转编码器的原理和多圈编码器的工作方式，我们可以更好地理解其在实际工程中的应用，为相关领域的研究和开发提供参考和借鉴。
旋转编码器是一种用于测量旋转角度的传感器，其原理和多圈编码器的工作方式已经介绍过了，接下来我们将继续讨论旋转编码器在工业自动化领域的广泛应用和未来发展趋势。
一、旋转编码器在工业自动化领域的应用1. 位置反馈系统旋转编码器常常被用于位置反馈系统中，通过实时监测被测物体的角度变化，控制系统可以及时调整和控制目标物体的位置，实现精确的位置控制。
旋转编码器的原理及应用
旋转编码器的原理及应用
一、旋转编码器原理
旋转编码器是一种常用的编码器，它可以从一组电气脉冲输出一组特
定顺序的脉冲序列。
它的工作原理是，利用探测器（如光电传感器、磁光
传感器等）来探测物体的位置，通过电气脉冲来模拟出物体所处的位置，
然后通过驱动机构（如电机，步进电机或伺服电机）将物体的运动转化为
数字信号。
旋转编码器的原理是在回转元件或介质上安装一个记号，在该记号上
安装几个探测器，当记号转动时，探测器会输出一组电气脉冲，通过控制
器计算不同探测器输出的脉冲顺序，从而计算出回转元件或介质的位移量。
旋转编码器可以记录物体的运动方向和实际位移量，只要改变探测器输出
的脉冲频率，可以检测物体的位移速度。
二、旋转编码器应用
1、旋转编码测量：
2、旋转编码控制：。

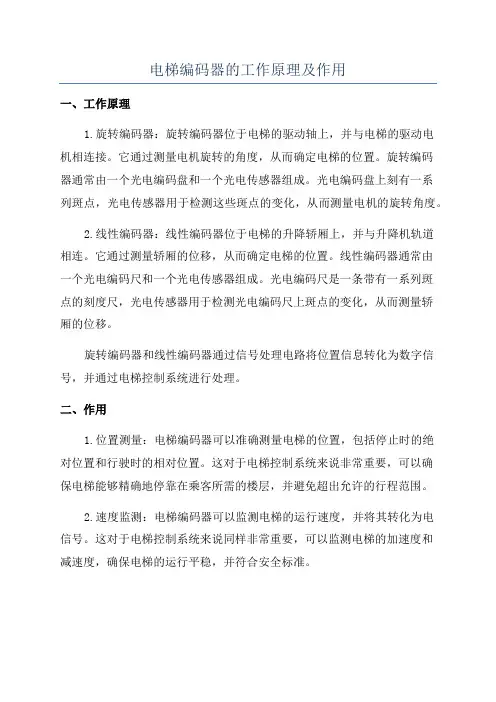

电梯编码器的工作原理及作用
电梯编码器的工作原理及作用一、工作原理1.旋转编码器：旋转编码器位于电梯的驱动轴上，并与电梯的驱动电机相连接。
它通过测量电机旋转的角度，从而确定电梯的位置。
旋转编码器通常由一个光电编码盘和一个光电传感器组成。
光电编码盘上刻有一系列斑点，光电传感器用于检测这些斑点的变化，从而测量电机的旋转角度。
2.线性编码器：线性编码器位于电梯的升降轿厢上，并与升降机轨道相连。
它通过测量轿厢的位移，从而确定电梯的位置。
线性编码器通常由一个光电编码尺和一个光电传感器组成。
光电编码尺是一条带有一系列斑点的刻度尺，光电传感器用于检测光电编码尺上斑点的变化，从而测量轿厢的位移。
旋转编码器和线性编码器通过信号处理电路将位置信息转化为数字信号，并通过电梯控制系统进行处理。
二、作用1.位置测量：电梯编码器可以准确测量电梯的位置，包括停止时的绝对位置和行驶时的相对位置。
这对于电梯控制系统来说非常重要，可以确保电梯能够精确地停靠在乘客所需的楼层，并避免超出允许的行程范围。
2.速度监测：电梯编码器可以监测电梯的运行速度，并将其转化为电信号。
这对于电梯控制系统来说同样非常重要，可以监测电梯的加速度和减速度，确保电梯的运行平稳，并符合安全标准。
3.安全保护：电梯编码器可以实时监测电梯的位置和速度信息，当检测到异常或超出限制范围时，可以通过与电梯控制系统的联动，触发相应的安全保护措施，例如刹车和紧急停止，确保乘客和电梯的安全。
4.故障诊断：电梯编码器可以通过检测电梯的位置和速度信息，帮助维修人员快速诊断电梯故障，并进行及时的维修和保养。
这可以最大程度地减少电梯的停工时间，提高电梯的可用性和可靠性。
总结：电梯编码器是一种用于测量电梯位置和速度的装置。
它通过旋转编码器和线性编码器的组合，可以精确测量电梯的位置，并将其转化为数字信号。
电梯编码器在电梯系统中起到关键的作用，包括位置测量、速度监测、安全保护和故障诊断等方面。
它可以确保电梯的运行安全、平稳和可靠，并提高电梯的可用性和维修效率。
旋转编码器的工作原理
旋转编码器的工作原理
旋转编码器是一种用于测量和记录旋转运动的设备，它通常由一个旋转轴和一个码盘组成。
旋转编码器的工作原理如下：
1. 码盘：码盘是一个圆盘形状的装置，它通常由光学或磁性材料制成。
在码盘上有一系列刻有窗口的槽，窗口的数量对应着码盘的分辨率。
2. 光源和光电器件：旋转编码器通常使用光学原理来工作。
光源发出光线，经过透明的码盘窗口后，被后面的光电器件（如光电二极管）接收。
3. 信号检测：当旋转编码器旋转时，码盘的槽与光源和光电器件之间的遮挡关系会不断改变。
这就导致光线的强度在光电器件上产生变化。
光电器件将这种变化转换成电信号。
4. 信号处理：旋转编码器接收到的电信号会被传送到信号处理器中进行处理。
信号处理器会检测并解释电信号的变化，以确定旋转编码器的旋转方向和旋转量。
5. 输出：最后，信号处理器会将处理后的信号转换成可读取的格式，并输出给用户或其他设备使用。
通过这种工作原理，旋转编码器可以精确地测量和记录旋转运动，如机械臂的位置、电机的转速等。
它在许多自动化系统和工业设备中广泛应用。
编码器及其应用实验报告
编码器及其应用实验报告一、实验目的本次实验的主要目的是深入了解编码器的工作原理，并通过实际操作和实验数据，探究编码器在不同应用场景中的性能和特点，从而为今后在相关领域的应用提供实践基础和理论支持。
二、实验原理编码器是一种将旋转运动或直线运动转化为数字信号的装置。
根据工作原理的不同，编码器主要分为增量式编码器和绝对式编码器。
增量式编码器通过记录脉冲的数量来确定位置的变化。
每当编码器的轴旋转一定角度，就会产生一个脉冲信号。
通过计算脉冲的数量，可以计算出轴的旋转角度或移动距离。
然而，增量式编码器在断电后重新上电时，无法记住之前的位置信息。
绝对式编码器则在每一个位置都有唯一的编码输出。
即使在断电后重新上电，也能立即准确地知道当前的位置。
三、实验设备本次实验所使用的设备包括：1、旋转编码器：选用了精度为每转 1024 个脉冲的增量式编码器和分辨率为 12 位的绝对式编码器。
2、数据采集卡：用于采集编码器输出的脉冲信号。
3、计算机：安装了相应的数据采集和分析软件。
4、电机驱动系统：用于控制电机的旋转速度和方向，以带动编码器旋转。
四、实验步骤1、设备连接与设置将编码器安装在电机轴上，并确保连接牢固。
将编码器的输出信号连接到数据采集卡的相应通道。
在计算机上打开数据采集软件，设置采集参数，如采样频率、通道选择等。
2、增量式编码器实验启动电机，使其以不同的速度匀速旋转。
观察数据采集软件中脉冲数量的变化，并记录下来。
改变电机的旋转方向，再次观察脉冲数量的变化。
停止电机，然后重新上电，观察编码器是否能准确记录位置变化。
3、绝对式编码器实验同样启动电机，使其旋转到不同的位置。
读取数据采集软件中编码器输出的绝对位置编码，并与实际位置进行对比。
重复多次，验证绝对式编码器的位置准确性和稳定性。
4、应用场景模拟实验搭建一个简单的位置控制系统，使用编码器作为反馈元件。
通过调整控制参数，观察系统的响应性能和精度。
五、实验数据与结果分析1、增量式编码器实验结果在电机匀速旋转时，脉冲数量与旋转角度呈线性关系，符合预期。
旋转编码器原理与应用
编码器的原理与应用编码器是一种将角位移转换成一连串电数字脉冲的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿条或螺旋杆结合在一起，也可于控制直线位移。
编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转，该分度盘是由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射，这样光就把盘子和图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。
接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。
增量型编码器增量型编码器一般给出两种方波，它们的相位差90度，通常称为通道A和通道B。
只有一个通道的读数给出与转速有关的信息，与此同时，通过所取得的第二通道信号与第一通道信号进行顺序对比的基础上，得到旋转方向的信号。
还有一个可利用的信号称为Z通道或零通道，该通道给出编码器轴的绝对零位。
此信号是一个方波，其相位与A通道在同一中心线上，宽度与A通道相同。
增量型编码器精度取决于机械和电气的因素，这些因素有：光栅分度误差、光盘偏心、轴承偏心、电子读数装置引入的误差以及光学部分的不精确性，误差存在于任何编码器中。
编码器如以信号原理来分，有增量型编码器，绝对型编码器。
增量型编码器(旋转型)工作原理：由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
llama 旋转位置编码
llama 旋转位置编码摘要：1.Llama 旋转位置编码的概述2.Llama 旋转位置编码的工作原理3.Llama 旋转位置编码的优缺点4.Llama 旋转位置编码的应用领域5.总结正文：1.Llama 旋转位置编码的概述Llama 旋转位置编码是一种测量旋转位置的编码器，它能够将旋转运动转换为可以被计算机处理的数字信号。
这种编码器广泛应用于各种需要测量旋转位置的场合，例如机器人、自动化设备和精密仪器等。
2.Llama 旋转位置编码的工作原理Llama 旋转位置编码的工作原理基于霍尔效应。
霍尔效应是指当磁场通过一个半导体材料时，会在其内部产生电场，进而导致电流的产生。
Llama 编码器利用这个原理，通过测量霍尔效应产生的电压信号来确定旋转位置。
3.Llama 旋转位置编码的优缺点Llama 旋转位置编码具有高精度、高稳定性和抗干扰能力强等优点。
它采用了非接触式测量，能够有效避免因接触磨损导致的测量误差。
同时，Llama 编码器还具有较强的抗电磁干扰和抗振动能力，能够在恶劣的环境下稳定工作。
然而，Llama 旋转位置编码也存在一些缺点。
例如，它的制造成本较高，维护难度较大，以及对磁场强度有一定的依赖性等。
4.Llama 旋转位置编码的应用领域Llama 旋转位置编码广泛应用于各种需要测量旋转位置的领域。
例如，在机器人领域，Llama 编码器可以精确测量机器人的关节角度，从而实现精确的运动控制。
在自动化设备领域，Llama 编码器可以实现对旋转轴的精确定位，提高设备的精度和效率。
在精密仪器领域，Llama 编码器可以实现对仪器的精确控制，提高仪器的测量精度和可靠性。
5.总结Llama 旋转位置编码是一种高精度、高稳定性的旋转位置测量设备，它利用霍尔效应原理实现对旋转位置的测量。
旋转编码器工作原理
旋转编码器工作原理编码器如以信号原理来分，有增量型编码器，绝对型编码器。
一、增量型编码器(旋转型)工作原理：由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率：编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
信号输出：信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接：编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
单相联接，用于单方向计数，单方向测速。
A.B两相联接，用于正反向计数、判断正反向和测速。
A、B、Z三相联接，用于带参考位修正的位置测量。
A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。
对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
光学旋转编码器原理与应用
光学旋转编码器原理与应用
一、光学旋转编码器原理
1、光源部分：光源是由光源灯和码片组成，从光源发出的光线经码片分光，产生一条旋转电子舞蹈的光线，叫旋转光线，码片上有一定的分离痕，分离痕的宽度为元件的最小分辨率。
2、光路部分：由不同的透镜光导件组成，主要用于将光源发出的旋转光线传输到光电传感器上，在传输的过程中，会有一定的放大和聚焦功能，可以使传输的光线更加均匀。
3、光电传感器部分：光电传感器是一种特殊的电子元件，它将输入的光信号转换为电信号，由控制器来识别和处理，它的分辨率和精度可以很好地反应旋转角度的变化，从而实现旋转角度的测量。
二、光学旋转编码器的应用
1、航空航天：由于光学旋转编码器的较高精度，能够精确的测量航天器的角度变化，其中空间导航系统和发射系统等关键设备就广泛应用了光学旋转编码器。
2、船舶：光学旋转编码器。
四线旋转编码器工作原理
四线旋转编码器工作原理
四线旋转编码器是一种用于检测旋转运动的传感器。
它通常由一对具有相互垂直的递增和递减信号的光栅或磁性编码盘和一对光敏传感器或磁敏传感器组成。
其工作原理如下：
1. 光栅或磁性编码盘：四线旋转编码器通常包含两个互相垂直的编码盘。
这些编码盘通常由光栅或磁性材料制成。
光栅编码盘上的编码条通常是透明和不透明的条纹，而磁性编码盘上的编码条通常是具有磁性极性的磁条。
2. 光敏传感器或磁敏传感器：四线旋转编码器通常包含两个光敏传感器或磁敏传感器，用于检测编码盘上的编码条。
这些传感器可以是光电二极管（Photodiode）或霍尔传感器（Hall Sensor）。
它们通常安装在与编码盘相邻的位置上。
3. 检测旋转运动：当编码盘随着旋转运动而旋转时，光敏传感器或磁敏传感器会侦测到编码盘上的编码条。
根据编码条的变化，传感器将产生相应的电信号。
4. 编码信号处理：编码器会将光敏传感器或磁敏传感器产生的电信号转换为数字或模拟输出信号。
通常使用编码器接口电路来处理和解码这些信号。
通过分析旋转编码器的输出信号，可以确定旋转运动的方向和速度。
例如，在两个互相垂直的编码盘上，如果一个编码盘的计数值增加而另一个编码盘的计数值减少，则可以判断出旋转运动是顺时针还是逆时针方向。
此外，通过检测输出信号的频
率变化，可以计算旋转运动的速度。
总的来说，四线旋转编码器通过编码盘和光敏传感器或磁敏传感器之间的相互作用来检测旋转运动，并将其转换为相应的电信号进行处理和解码。
旋转编码器的结构原理和应用
旋转编码器的结构原理和应用大家好！今天我给大家介绍一下旋转编码器的结构原理和应用,编码器的用途很广泛很广泛！1、概述：编码器主要是应用于各种电机需要闭环控制的场所,如果不需要闭环控制也就不使用它,闭环控制：（从输出量变化取出控制信号作为比较量反馈给输入端控制输入量,一般这个取出量和输入量相位相反,所以叫负反馈控制,自动控制通常是闭环控制,比如我们家里面用的空调温度的控制）。
2、它与被测电机同轴安装、同步旋转、在它旋转的过程中会产生输出脉冲,用这个脉冲来对电机转动、角度、和距离进行测量,从而控制设备的运行。
3、旋转编码器的内部结构：它的内部由发光二极管构成光源、旋转码盘、信号处理电路和输出电路构成。
（1）旋转码盘：是一个光刻玻璃盘,采用激光技术将玻璃边缘刻成明暗相间的条纹,条纹有两组,分别称为A.B 相,当码盘在旋转而又在光照下时,便透过明暗相间的条纹产生一明一暗的光信号,光透过的光信号照射到半导体光敏管的时候,它便使光敏管产生开和关的脉冲小信号。
但是由于信号比较弱,经过处理放大后,才输出脉冲,此脉冲送给PLC进行运算控制外部的设备。
（2）编码器的供电电源：5V-24V的直流电,一般24V比较方便,我们普遍采用24V。
4、编码器使用当中的注意事项：（1）编码器是很精密的器件,内部装配比较紧凑没有损坏时,不要随便去拆,因为拆开又装上会使它产生误差,导致设备控制不精确！注：有的电工就喜欢拆东西,今天拆这个明天又去拆那个,拆掉之后呢,他又不知道是怎么装的啦,装不回去了。
在这里我就告诉你,编码器你就别去拆啦,如果你把它拆了（哈哈！）一个或两个月的工资就玩完咯!有的编码器是很昂贵的。
（2）不能摔到地上——防止强烈震动,损坏内部玻璃码盘,而导致永久报废。
（3）接线时必须正负极分开,并且接线要正确,否则烧坏内部电路。
5、编码器的应用：（交流异步电机、步进电机、伺服电机都可以用）。
编码器主要是输出脉冲,坏了就更换新的,因不能维修。
旋转编码器的应用范围
旋转编码器的应用范围什么是旋转编码器？旋转编码器是一种用于测量旋转运动的装置。
它的主要原理是通过检测旋转轴在固定轴上的旋转角度，将旋转运动转化为电信号输出。
通过读取这些电信号，我们可以了解旋转轴的转动情况，以及旋转轴的转动方向和速度。
旋转编码器的分类旋转编码器可以分为两种类型：绝对编码器和增量编码器。
绝对编码器可以精确地测量准确位置，并在断电后保留原始数据。
而增量编码器只能精确地检测旋转角度变化，不能精确测量准确位置。
旋转编码器的应用范围1.机床行业在机床行业中，旋转编码器可用于控制和监测加工中心和数控机床的位置、速度和加速度。
通过旋转编码器的准确测量和实时反馈，机床可以更精确地执行加工任务，提高加工精度和效率。
2.机器人行业旋转编码器在机器人控制系统中也有广泛的应用。
它可以用于准确测量机器人运动轨迹和位置，并实时反馈给控制系统，实现精确控制和调整。
3.风能行业在风能行业中，旋转编码器可用于测量风轮的旋转速度和转速。
通过精确测量转速，可以更好地掌握风能发电的状态和效率，提高发电效率。
4.汽车行业汽车行业中，旋转编码器可以用于测量车轮的速度和位置。
通过测量车轮转速和转向角度，可以实现准确的车辆导航、定位和控制。
5.电子游戏行业在电子游戏行业中，旋转编码器可以用于控制游戏中的摇杆和方向盘。
通过测量旋转角度和转向速度，游戏系统可以实现模拟真实的操作体验。
总结正是由于旋转编码器在各个行业中的广泛应用和重要作用，它成为了现代工业和科技领域中不可或缺的设备之一。
不断的创新和发展，将使得旋转编码器在更广泛的应用场景中发挥更大的作用。
旋转编码器在电梯上的应用
旋转编码器在电梯上的应用在电梯系统当中，旋转编码与微机、变频器、电机构成了一个速度闭环控制系统，对电梯的速度、运行距离进行控制。
只有熟悉旋转编码器的构造原理，才能更好的解决与之相关的故障。
标签电梯；旋转编码器；故障引言旋转编码器就是一个对速度、距离进行反馈的装置，它与微机、变频器、电机构成了一个闭环控制系统，对电梯的速度、距离进行控制。
熟悉和了解旋转编码器的原理构造，对解决相关的故障有非常大的帮助。
本文就是介绍旋转编码器的原理、分类和一些引起的电梯故障。
1 旋转编码器的原理：旋转编码器，是一种通过光电转换将固定轴上的机械几何位移量转换成脉冲或数字量的传感器，这是目前应用最多的传感器。
旋转编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图（见图1）所示；图1 光电编码器原理示意图旋转编码器可分为增量式、绝对式以及混合式三种。
电梯曳引机上主要使用的编码器是增量型旋转编码器和混合式绝对值编码器，在某些高速电梯限速器上会采用绝对值旋转编码器。
2 旋转编码器分类：2.1 增量型旋转编码器：增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，因此编码器输出的位置数据是相对的。
优点是原理构造简单、寿命长、抗干扰能力强和可靠性高，适合于长距离传输。
缺点是无法输出轴转动的绝对位置信息。
当编码器不动或停电时，就需要依靠计数设备的内部记忆来记住位置，即电梯断电后，电梯的位置就靠电梯内部存储器记录。
在电梯重新送电之前编码器不能有任何的移动，否则会产生位置零点偏移，而且这种偏移的量是未知的，只有错误产生结果出现后才能知道。
电梯停电困人后采用盘车的方法进行救人就造成了位置的零点漂移。
送电后电梯需要重新回到最底层进行复零。
解决的方法是增加参考点，将参考位置存储在电梯存储器中。
旋转编码器结构,原理和应用
信号质量评估
偏置（对称度） 输出信号 1 VPP
1 个信号周期
PA 1 ; NA
放大的奇偶误差
PB 1 NB
MA MB
相位角度误差
1 90
11uApp
参数 信号电平 7~16uApp 特点 带宽 50kHz 电缆长度 30m
电气元件简单，小且便宜 输出信号弱 带宽窄 要求较贵的电缆 对后续电子设备要求较严格，需懂得专门的知识才能设计该电路
增量信号 带条块式 换向信号 绝对式/
单圈
TTL EnDat + ~ 1 VPP EnDat + ~ 1 VPP EnDat EnDat ECN 1113 ECN1123 EQN 1125 EQN 1135 ECI 1118 EQI 1130
ERN 1326 ECN 1313 ECN1325 EQN 1325 EQN 1337 ECI 1319 EQI 1331
光电式
inside 电机 90 mm / 110 mm up to 50 mm) ERN 180 ERN 120
58 mm / 65 mm ( ERN 1381 ERN 1321
增量信号
ERN 1180 ERN 1120 ERN 1185
2x ~ 1 VPP
ERN 1387
--------
LS
EQN
EQN
伺服驱动
印刷机械
Encoder:ERN420
5000
印刷机械
机器人
关节臂式测量机
测量要求 精度 / 重复定位精度 小的启动力矩 尺寸紧凑 结构优化 编码器 内置轴承及定子联轴器
ERN 1100
ROD 1000
ERN 9080
旋转编码器结构原理和应用
旋转编码器结构原理和应用
一、旋转编码器结构：
光电编码器由光学传感器和编码盘两部分组成。
编码盘通常由透明材
料制成，上面分布着很多等距离排列的透明和不透明斑块，其中斑块的数
量决定了旋转编码器的分辨率。
而光学传感器则包括发光二极管和光敏电
阻器，它们紧密地结合在一起，并且位于编码盘的两侧。
当编码盘转动时，发光二极管发出光线照射在编码盘上，光线穿过透明斑块被光敏电阻器接收，然后转换成电信号输出。
二、旋转编码器原理：
三、旋转编码器应用：
1.位置测量：旋转编码器可以通过测量脉冲信号的数量来确定旋转运
动的位置。
广泛应用于机器人、数控机床等需要精确位置控制的设备中。
2.速度测量：旋转编码器通过测量脉冲信号的频率来确定旋转运动的
速度。
在电机控制、轴承诊断等领域有重要应用。
3.转角测量：旋转编码器可以测量旋转运动的角度，用于测量转盘、
摇杆、汽车方向盘等的转角。
4.位置控制：旋转编码器可以与控制系统配合使用，实现精确的位置
控制，广泛应用于自动化生产线、机床等设备中。
5.逆变器控制：旋转编码器可以与逆变器配合使用，实现电机的精确
控制，提高电机的效率和响应速度。
6.应力测量：旋转编码器可以通过测量扭转角度来确定材料的应力状态，用于力学实验、结构分析等领域。
7.雷达测距：旋转编码器可以用于测量雷达信号的到达时间差，从而确定目标的距离。
总结：。
光学旋转编码器原理与应用
旋转编码器位置检测装置作为传动控制的重要组成部分，其作用就是检测位移量，并发出反馈信号与控制装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。
为了提高机械装置的加工精度，必须提高检测元件和检测系统的精度。
其中以旋转编码器，线性编码器（光栅尺、磁栅尺），旋转变压器，测速发电机等比较普遍，其中编码器是各类机械最常用的检测装置之一，用编码器作为信号检测的方法，已经广泛用于数控机床、纺织机械、冶金机械、石油机械、矿山机械、印刷包装机械、塑料机械、试验机、电梯、伺服电机、航空、仪器仪表等工业自动化领域。
编码器种类繁多，不同的行业用户对编码器的参数、规格要求各不相同。
编码器以读出方式来分，有接触式和非接触式两种。
接触式采用电刷输出，电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。
编码器以检测原理来分，有光学式、磁式、感应式和电容式。
编码器以测量方式来分，有直线型编码器（光栅尺、磁栅尺），旋转型编码器。
编码器以信号原理（刻度方法及信号输出形式）来分，有增量型编码器，绝对型编码器和混合式三种。
一、增量型编码器（旋转型）1、工作原理：光学编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，当圆盘旋转一个节距时，在发光元件照射下，光敏元件得到A，B信号为具有90度相位差的正弦波，这组信号经放大器放大与整形，得到的输出方波，A相比B相导前90度，其电压幅值一般为5V。
设A相导前B相时为正方向旋转，则B相导前A相时即为负方向旋转，利用A相与B相的相位关系可以判别编码器的的正转与反转，C相产生的脉冲为基准脉冲，又称零点脉冲，它是轴旋转一周在固定位置上产生一个脉冲，可获得编码器的零位参考位。
AB相脉冲信号经频率—电压变换后，得到与转轴转速成比例的电压信号，便可测得速度值及位移量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转编码器的原理及其应用摘要：本文介绍了常用编码器的原理、分类以及其应用的注意事项，并以德国P+F公司的编码器产品为参照，重点介绍了增量型编码器和绝对值型编码器的原理及应用，其中绝对值型编码器中以格雷码为主作了详细的介绍。
关键词：编码器增量型绝对值格雷码一、前言在自动化领域，旋转编码器是用来检测角度、速度、长度、位移和加速度的传感器。
依靠轴杆、齿轮、测量轮或绳缆的控制，线性的移动能被检测。
编码器也把实际的机械参数值转换成电气信号，这些电气信号可以被计数器、转速表、PLC和工业PC处理。
二、功能原理由玻璃或塑料制成的圆盘被分成透明和非透明的区域，如果一个光源固定在圆盘的一侧，光敏元件固定在另一侧，旋转的移动没有接触就可获得。
如果一束光打在透明的区域，接收器接收到，产生脉冲，当光束被黑色区域隔断式，不产生脉冲。
发光二极管通常用作光源，发光范围在红外线范围内，光敏二极管或光敏晶体管作为接收器。
（见右图）如果按照此原理没有其它功能加入的话，仅能推论出圆盘在转动，旋转的感应或绝对值位置不能被确定。
编码器根据它们的功能原理和机械形式和安装系统有不同的区别。
1、功能原理1.1增量型旋转编码器轴的每圈转动，增量型编码器提供一定数量的脉冲，周期性的测量或者单位时间内的脉冲数可以用来测量移动的速度。
如果在一个参考点后面脉冲数被累加，计算值就代表了转动角度或行程的参数。
双通道编码器输出脉冲之间相差900。
能使接收脉冲的电子设备接收轴的旋转感应信号，因此可用来实现双向的定位控制。
另外，三通道增量型编码器每一圈产生一个称之为零位信号的脉冲。
旋转增量型编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的产生结果出现后才能知道。
解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。
在参考点以前，是不能保证位置的准确性的。
为此，在工控中就有每次操作先找参考点，开机找零等方法。
这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。
1.2绝对值旋转编码器绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。
这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。
特别是在定位控制应用中，绝对值编码器减轻了电子接收设备的计算任务，从而省去了复杂的和昂贵的输入装置。
而且，当机械合上电源或电源故障后再接通电源，不需要回到位置参考点，就可利用当前的位置值。
绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。
单圈绝对值编码器把轴细分成规定数量的测量步，最大分辨率为13位，也就是最大可区分8192个位置。
多圈绝对值编码器不仅能在一圈内测量角位移，而且能利用多部齿轮测量圈数。
多圈的圈数为12位，也就是说最大4096圈可以被识别。
总的分辨率可以达到25位或33554432个测量步数。
并行绝对值旋转编码器传输位置直到估算电子装置通过几根电缆并行传送。
2、旋转编码器的分类2.1根据设计和安装系统区分2.1.1实心轴编码器这些编码器配置了一个结实的轴，编码器用附加的柔性连接器连接到驱动轴上。
柔性连接器用来机械连接两个机械轴并且补偿两轴水平偏差。
其他可能连接编码器到驱动轴上为：皮带、小齿轮、测量轮和缆绳牵引。
应当注意：允许的轴负载应当看清。
取决于连接器的类型，存在着不同的高风险，那就是在轴向或径向上强加在轴上的力过多，将会损坏编码器。
实心轴编码器的优点：结构简单、可以有更高的防护等级、机械上提供不同连接法兰、电气上可提供不同连接插头实心轴编码器的弱点：安装部件过多：编码器、安装法兰、连接器2.1.2轴套型编码器用这种结构，编码器的轴为连续的通孔空心轴或者凹型孔轴套型式。
编码器和驱动轴可以用编码器的轴套和弹簧连接片轻而易举的连接。
轴套型编码器继承了转矩支撑，可以用来补偿编码器与驱动装置的水平误差。
因此不必做一个补偿联轴器。
轴套型编码器的优点：编码器／驱动系统安装的时间短、简单的安装步骤轴套型编码器的弱点：内部结构比较复杂、振动2.2根据机械安装区分旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式。
2.2.1高速端安装：安装于动力马达转轴端（或齿轮连接），此方法优点是分辨率高，由于多圈编码器有4096圈，马达转动圈数在此量程范围内，可充分用足量程而提高分辨率，缺点是运动物体通过减速齿轮后，来回程有齿轮间隙误差，一般用于单向控制定位。
另外编码器直接安装于高速端，马达抖动须较小，不然易损坏编码器。
2.2.2低速端安装：安装于减速齿轮后，如卷扬钢丝绳卷筒的轴端或最后一节减速齿轮轴端，此方法已无齿轮来回程间隙，测量较直接，精度较高。
如果卷筒转动圈数过多，可用1：3或1：4齿轮组调整至转数测量范围内。
2.2.3辅助机械安装：辅助机械安装形式较多，比较常见的是利用钢丝绳弹簧收紧器原理实现的检测，这里简单介绍用钢丝绳收绳器测量油缸行程和重锤浮子水位测量的原理。
用钢丝绳收绳器测量油缸行程的原理示意图见右图，收绳机械有弹簧自收绳位移传感器――柔性钢丝绳连接运动物体，钢丝绳盘紧在一个测量轮上，依靠恒力弹簧回收钢丝绳。
编码器连接于盘紧测量轮轴端，测量钢丝绳来回运动的旋转角度。
重锤浮子水位测量的原理示意图见右图，测量轮与恒力弹簧弹簧型相似，只是钢丝绳的回收力是依靠另一个同轴的盘紧轮挂重锤来回收。
用收绳位移测量的优点是柔性连接，测量直接而精度高，对运动物体的环境如震动、粉尘、高温水气的场合都能适用。
3、旋转编码器的使用注意事项旋转编码器在使用中最重要的问题是抗干扰问题，干扰的抑制取决于正确的屏蔽。
在现场，安装错误时有发生。
经常是屏蔽线只接了一边，并且用一个导线把他焊在接地端子上，这种处理方式只是在LF(低频)工程中才有效，然而这就不符合EMC中关于HF(高频)信号的规则在高频工程中一个基本的目标是在不可能低的阻抗下传递HF(高频)能量到大地，否则能量会释放到电缆上。
低阻抗可通过表面积大的导线连接到金属表面上来实现。
具体措施有如下几点：(1)以较大的面积两边连接屏蔽线到一个“公共地”(2)屏蔽在绝缘层的后面是以较大的面积夹紧(3)万一电缆连接到螺钉型段子，屏蔽层必须连接到接地端(4)如果使用插头，只能用金属的插头(类似于金属外壳的D型插头)请把屏蔽层直接连接到外壳。
三、增量型编码器应用增量型旋转编码器是只输出脉冲的旋转编码器。
分辨率(Z)和每转脉冲数用于计算角位移。
信号频率可以用来决定角速度(ω)，另外，周期的瞬间改变可以用来计算角加速度。
3.1用增量型旋转编码器监视旋转方向为了检测移动和旋转方向，脉冲扫描原理接收器有A、B两个通道。
旋转的方向可以通过A、B两相电气上相差900(见右图)辨别。
在顺时针方向旋转(CW)通道A超前于通道B。
CCW代表反时针旋转。
旋转方向以面对轴的方向看为基准。
3.2零位信号要使实际的测量值或脉冲计数更准确，须利用一个附加计数单元。
这个单元可以是计数器和控制单元或转速表。
如果要检测的不单单是一圈，需要一个每圈只有一个脉冲的其他信号。
这个信号(第三通道)是用于参考的零位信号或通道N。
零位信号频繁用于参考信号。
右图所示为增量型编码器的第三通道示意图。
3.3反相通道反相通道是为了提高信号的传送距离，额外的使A、B和N通道反相。
这种传送标准特性符合RS422接口，并且推挽式输出也可以自选反相输出。
（见右图）这种传送的优点是：如果一个干扰脉冲过来，它将在电缆上引起感应，如果电缆芯为双绞线，脉冲干扰将被差分去掉。
操作原理见右图。
3.4脉冲乘法脉冲乘法主要是用于增量型编码器在低的输出频率情况下增加测量的脉冲数。
增量型编码器的信号可以用通道A和通道B进行双信频或四信频(见下图)例如：在速度为3000min-1情况下需要每圈20000脉冲测量应用。
如果计数单元为(PLC，计数器，转速表)提供四信频功能。
那么用廉价的5000脉冲增量型编码器就可以。
另外编码器的输出频率也减小了。
（见右图）(1)没有四信频的乘法：1MHZ(这个频率对于许多计数单元来说太高)(2)有四信频的乘法：250KHZ3.5实际工作速度与输出频率之间的关系表达式f=n/60s×Z n用min-1n max=f max×60s/Z f max用HZ，n max用min-13.6接口3.6.1线驱动(RS422)这种堆成的接口推荐使用与干扰较严重的场合或电缆长度很长的要求。
所用电缆必须为双绞线以实现最大的干扰抑制。
这种接口方式也可用于替代TTL接口，如果是这种情况，翻转的信号将不需要。
(见右图)3.6.2脉冲输出推挽式输出组合了NPN和PNP输出方式。
相比与开路集电极输出，推挽式输出突出了它的提高脉冲上升沿。
另外抗干扰能力也增加。
用NPN或PNP是不需要另外接线。
另外输出具有反相通道后提高了抗干扰能力。
这种输出的主要应用场合是中等的开关频率范围。
OC输出可以用这种方式替代。
在这种情况下输出不需要翻转。
(见右图)四、绝对值编码器的应用绝对值编码器不产生脉冲，而是一串数据链。
一个非常简单的方法是直接从编码盘上读取轴的位置。
取决于不同的输出接口，数据可以以并行方式或串行方法传送。
4.1单圈型编码器这种单圈型绝对值编码器的码值之反映一圈值，即把3600等分成最大8192个测量步。
