钢结构设计要点
钢结构设计的原则与技术要点

钢结构设计的原则与技术要点钢结构是一种重要的结构形式,广泛应用于建筑、桥梁、塔楼、炼油厂等领域。
在进行钢结构设计时,需要遵循一些原则和技术要点,以确保结构的安全性、可靠性和经济性。
本文将介绍钢结构设计的基本原则和一些重要的技术要点。
一、钢结构设计的基本原则1.安全性原则:钢结构设计首要考虑的是结构的安全性,即在承受荷载时不发生破坏。
设计师需要根据结构的用途和工况要求,合理选择材料、断面尺寸和节点形式,以确保结构在各种荷载作用下具有足够的抗力和刚度。
2.可靠性原则:钢结构设计要以可靠性为基础,即在设计寿命内不发生失效。
设计师需要充分考虑结构材料的应力强度、疲劳性能、稳定性等方面,合理确定设计参数和荷载组合,以保证结构的长期可靠性。
3.经济性原则:钢结构设计追求经济性,即在保证安全可靠的前提下,尽可能减少材料与成本。
设计师需要根据工程的具体情况,合理确定材料的使用、结构的形式,以达到最优化的设计效果。
二、钢结构设计的技术要点1.材料选择:钢结构的材料一般采用碳素钢或低合金钢,根据不同的应用场景和要求,可以选择相应的材料品种和牌号。
材料的强度、韧性、可焊性以及防腐性等性能都需要满足设计要求。
2.截面选择:钢结构设计时,合理选择截面形式和尺寸是至关重要的。
截面的选择应满足结构的强度和刚度要求,同时考虑方便制作和施工的可行性。
常见的钢结构截面有工字钢、角钢、槽钢等,设计师应根据具体情况进行选择。
3.节点设计:节点是钢结构中重要的连接部分,直接影响结构的整体性能和稳定性。
合理的节点设计能提高结构的刚度和强度,减小变形和应力集中。
设计师需要考虑节点的受力特点,选择适当的连接方式和形式,确保节点的可靠性。
4.荷载设计:在进行钢结构设计时,需要充分考虑结构承受的各种荷载,包括自重、活载、风载、地震力等。
设计师需要根据相关规范和标准,确定荷载的作用方式、大小以及荷载组合方式,以保证结构在各种工况下的安全性。
5.施工和制作要求:钢结构的施工制作对结构性能和质量均有直接影响。

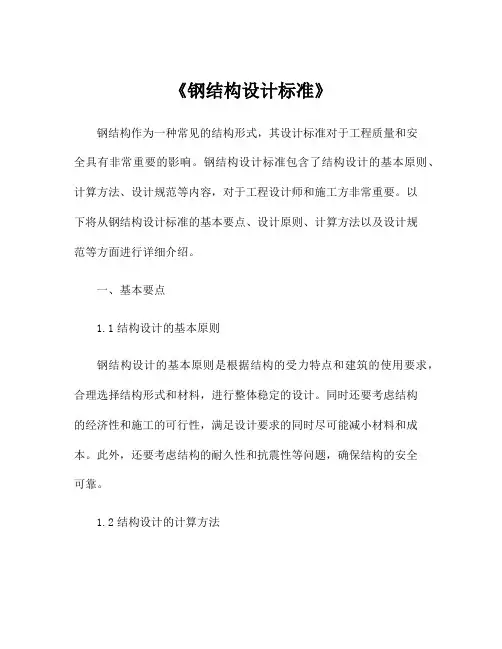

《钢结构设计标准》

《钢结构设计标准》钢结构作为一种常见的结构形式,其设计标准对于工程质量和安全具有非常重要的影响。
钢结构设计标准包含了结构设计的基本原则、计算方法、设计规范等内容,对于工程设计师和施工方非常重要。
以下将从钢结构设计标准的基本要点、设计原则、计算方法以及设计规范等方面进行详细介绍。
一、基本要点1.1结构设计的基本原则钢结构设计的基本原则是根据结构的受力特点和建筑的使用要求,合理选择结构形式和材料,进行整体稳定的设计。
同时还要考虑结构的经济性和施工的可行性,满足设计要求的同时尽可能减小材料和成本。
此外,还要考虑结构的耐久性和抗震性等问题,确保结构的安全可靠。
1.2结构设计的计算方法钢结构的设计计算一般包括结构受力计算、材料力学计算、结构稳定计算等内容。
在进行设计计算时,一般需要考虑结构的静力和动力两种受力情况,根据结构的受力特点和使用要求,进行合理的计算方法选择和计算过程。
1.3结构设计的规范要求钢结构的设计要满足国家相关的建筑设计规范和标准的要求。
在进行设计时,必须按照规范的要求进行,严格遵循规范的设计原则和计算方法,确保结构设计的合理性和安全可靠性。
二、设计原则2.1强度原则钢结构设计的强度原则是指在结构设计时,必须保证结构的承载能力足够强,能够承受预期的荷载,保证结构的安全可靠。
2.2稳定原则稳定原则是指在结构设计中,必须考虑结构的稳定性,防止结构在受力过程中发生屈曲和失稳现象,确保结构的整体稳定。
2.3经济原则经济原则是指在满足设计要求的前提下,尽可能减小结构的材料和成本,提高结构的经济性。
2.4施工原则施工原则是指在结构设计中,必须考虑结构的施工可行性,确保结构在施工过程中能够顺利进行,提高施工效率。
三、计算方法3.1结构受力计算结构受力计算是指根据结构的受力特点和受力条件,进行结构受力分析和计算,得出结构的受力情况,为后续的材料选择和规格设计提供依据。
3.2材料力学计算材料力学计算是指根据材料的力学性能,对结构材料进行强度和刚度等方面的计算,确保选用的材料符合结构设计要求。

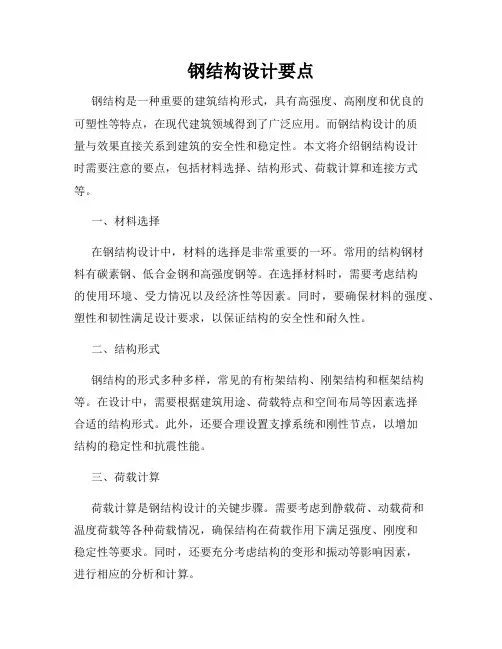

钢结构设计要点

钢结构设计要点钢结构是一种重要的建筑结构形式,具有高强度、高刚度和优良的可塑性等特点,在现代建筑领域得到了广泛应用。
而钢结构设计的质量与效果直接关系到建筑的安全性和稳定性。
本文将介绍钢结构设计时需要注意的要点,包括材料选择、结构形式、荷载计算和连接方式等。
一、材料选择在钢结构设计中,材料的选择是非常重要的一环。
常用的结构钢材料有碳素钢、低合金钢和高强度钢等。
在选择材料时,需要考虑结构的使用环境、受力情况以及经济性等因素。
同时,要确保材料的强度、塑性和韧性满足设计要求,以保证结构的安全性和耐久性。
二、结构形式钢结构的形式多种多样,常见的有桁架结构、刚架结构和框架结构等。
在设计中,需要根据建筑用途、荷载特点和空间布局等因素选择合适的结构形式。
此外,还要合理设置支撑系统和刚性节点,以增加结构的稳定性和抗震性能。
三、荷载计算荷载计算是钢结构设计的关键步骤。
需要考虑到静载荷、动载荷和温度荷载等各种荷载情况,确保结构在荷载作用下满足强度、刚度和稳定性等要求。
同时,还要充分考虑结构的变形和振动等影响因素,进行相应的分析和计算。
四、连接方式连接方式对于钢结构的性能和安全性有着重要影响。
常用的连接方式包括焊接、螺栓连接和铆接等。
在选择连接方式时,需要充分考虑结构的受力情况和施工便利性,确保连接的牢固性和可靠性。
此外,还需加强对连接部位的防腐、防锈处理,提高结构的使用寿命和维护性能。
五、防火设计钢结构在火灾情况下容易失去强度和刚度,因此需要进行防火设计。
常见的防火措施包括使用防火涂料、防火隔热材料和防火包封等。
在设计阶段,需要根据建筑的用途和防火等级等要求,选择合适的防火措施,确保结构在火灾情况下的安全性和稳定性。
六、施工控制在钢结构设计完成后,施工过程中的质量控制非常重要。
需要严格按照设计图纸和规范要求进行施工,确保材料的合理使用和连接的精确安装。
同时,要加强监督和检测,及时发现和处理施工中的质量问题,确保结构的完整性和稳定性。
钢结构设计的八大要点

钢结构设计的八大要点钢结构设计要点钢结构设计简单步骤和设计思路(一)判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说:大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
(二)结构选型与结构布置此处仅简单介绍。
详请参考相关专业书籍。
由于结构选型涉及广泛, 做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构选型与布置阶段尤其重要。
对一些难以作出精确理性分析或规范未规定的问题,可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想,从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确,并可避免结构分析阶段不必要的繁琐运算。
同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。
(无论结构软件如何强大,扎实的结构概念和力学分析,及可靠的手算能力,才是过硬的素质。
)钢结构通常有框架、平面(木行)架、网架(壳)、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等。
结构选型时,应考虑它们不同的特点。
在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架。
屋面上雪压大的地区,屋面曲线应有利于积雪滑落(切线50度内需考虑雪载),如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中,常采用钢混凝土组合结构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利抗震的核心筒加外框的形式。
钢结构耐久性设计要点

钢结构耐久性设计要点
钢结构的耐久性设计是确保钢结构在使用寿命内能够安全、可靠地运行的重要方面。
以下是一些钢结构耐久性设计的要点:
1. 环境要素考虑:考虑到钢结构所处的气候条件和环境影响,应选择合适的材料和保护措施,以防止腐蚀和损坏。
2. 结构设计和施工质量:钢结构的设计和施工应符合相关的国家和地区标准,确保结构的强度和稳定性。
3. 防护涂层:在钢结构表面施加适当的防护涂层,可以提供额外的保护,防止腐蚀和损坏。
4. 持续监测和维护:对于长期使用的钢结构,应进行定期的监测和维护工作,及时发现和处理任何潜在的问题。
5. 耐震设计:对于处于地震活跃区域的钢结构,应采取适当的耐震设计措施,提高结构的抗震能力。
6. 防火设计:对于需要抗火性能的钢结构,应采取合适的防火
设计措施,确保结构在火灾情况下能够保持稳定。
7. 正确使用和维护:及时修复和更换结构上的损坏或磨损部件,避免造成不必要的风险。
8. 结构的可靠性评估:在设计初期和日常运行中,应进行结构
的可靠性评估,以保证结构的持久性和安全性。
以上是钢结构耐久性设计的要点。
通过综合考虑环境要素、结
构设计和维护等方面,可以确保钢结构在使用寿命内具备足够的耐
久性和安全性。

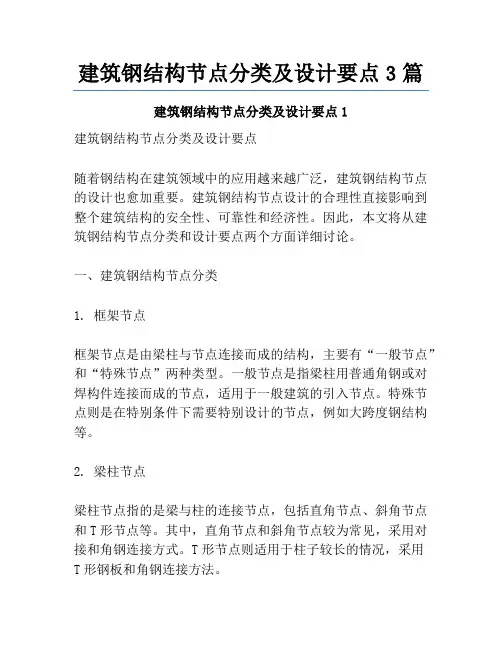

建筑钢结构节点分类及设计要点3篇

建筑钢结构节点分类及设计要点3篇建筑钢结构节点分类及设计要点1建筑钢结构节点分类及设计要点随着钢结构在建筑领域中的应用越来越广泛,建筑钢结构节点的设计也愈加重要。
建筑钢结构节点设计的合理性直接影响到整个建筑结构的安全性、可靠性和经济性。
因此,本文将从建筑钢结构节点分类和设计要点两个方面详细讨论。
一、建筑钢结构节点分类1. 框架节点框架节点是由梁柱与节点连接而成的结构,主要有“一般节点”和“特殊节点”两种类型。
一般节点是指梁柱用普通角钢或对焊构件连接而成的节点,适用于一般建筑的引入节点。
特殊节点则是在特别条件下需要特别设计的节点,例如大跨度钢结构等。
2. 梁柱节点梁柱节点指的是梁与柱的连接节点,包括直角节点、斜角节点和T形节点等。
其中,直角节点和斜角节点较为常见,采用对接和角钢连接方式。
T形节点则适用于柱子较长的情况,采用T形钢板和角钢连接方法。
3. 拉杆节点拉杆节点用于钢结构的张力成员或横向支撑等部位,其节点种类相对简单,一般采用角钢或对焊构件连接。
二、建筑钢结构节点设计要点1. 构件选择在建筑钢结构节点设计中,构件选择是至关重要的一步。
合理的构件选择可确保节点的安全性和可靠性。
构件选择原则应符合以下要求:1)选用高强度钢材2)选用断面积小而强度高的构件3)选用质量好、精度高的构件4)选用易焊接、加工方便的构件2. 节点连接方式节点连接方式既影响节点确定的强度,又影响节点的制造、竣工和可靠性。
因此,在建筑钢结构节点设计中,连接方式也是一个重要的考虑因素。
常见的连接方式有:1)对焊法:是钢结构连接中最常用的一种,可实现高效、稳定的连接。
2)螺栓法:适用于具有一定波动荷载的结构,易于拆卸。
3)铆钉法:适用于强度要求不高的节点,较容易造成板材变形。
3. 端板设计端板的设计是建筑钢结构节点设计的重要组成部分。
端板的设计应考虑到材料的冲切和刚性的要求,尽可能减小废材,减轻自重和增加节点的可靠性。
同时,设计时还要考虑下列几点:1)端板应与连接构件的轴线平行,以确保节点的刚性。
钢结构框架的设计原理与构造要点

钢结构框架的设计原理与构造要点钢结构框架是一种重要的结构形式,广泛应用于建筑工程、桥梁等领域。
其设计原理与构造要点是工程师在进行设计时需要重点考虑的因素。
本文将介绍钢结构框架的基本原理和设计要点。
一、钢结构框架的设计原理1.1 强度与稳定性钢结构框架的设计首先要保证足够的强度和稳定性。
在设计中,要考虑结构的受力情况、材料的强度和稳定性以及荷载等因素,选取合适的截面形状和尺寸,确保结构在各种力作用下能够保持稳定。
1.2 刚度与变形钢结构框架要能够满足一定的刚度要求,并在受力下尽量减小变形。
在设计中,要合理确定构件的截面尺寸和布置,通过采用适当的刚连接来提高结构的整体刚度,同时考虑材料的塑性变形,使得结构在荷载作用下变形较小。
1.3 功能要求钢结构框架的设计需根据实际使用要求,考虑其功能性。
如建筑工程中,需满足室内空间需求,保证结构的稳定性与美观性;桥梁工程中,需考虑通行要求,包括承载能力、抗风、抗震性能等。
二、钢结构框架的构造要点2.1 材料选择钢结构框架的材料选择至关重要。
一般选用高强度钢材,如Q345、Q420等,以满足设计要求。
同时,还需考虑钢材的抗腐蚀性,可以采用防腐涂层或不锈钢材料。
2.2 截面设计钢结构框架的截面设计是决定结构强度和稳定性的关键因素。
截面形状的选择应根据受力情况和结构要求进行合理设计,常见的截面形式有工字形、H形和管状等。
在设计中要考虑构件的弯曲承载能力、抗压能力和抗剪能力等。
2.3 节点连接钢结构框架的节点连接应具备足够的刚度和强度,保证节点的承载能力。
可采用焊接、螺栓连接等方式,具体选择要根据设计要求和现场施工条件来确定。
2.4 防火设计钢结构框架的防火设计是重要的安全要求。
可通过在钢材表面覆盖防火涂层或采用阻燃材料进行包覆等方式来提高结构的防火性能。
2.5 施工工艺与质量控制钢结构框架的施工工艺和质量控制是保证结构质量的关键。
采用先进的施工工艺,严格控制构件的制造和安装质量,确保结构的加工精度和连接质量。
钢结构设计稳定性原则和设计要点

钢结构设计稳定性原则和设计要点摘要:钢结构广泛应用于工程领域。
由于它的强度、韧性和塑性、便携性和节省施工时间,在建筑行业中发挥着重要作用。
但钢结构施工过程中如果稳定性和强度不匹配,其稳定性无法保证,不仅可能给施工队伍造成经济损失,还可能危及生命。
由于建筑工程的钢结构设计关系到建筑物的稳定性,对建筑物的质量有很大的影响,所以在实践中研究稳定性设计的原则和要点是非常重要的。
本文通过以建筑工程学视角分析钢结构在建筑工程中的稳定性与要点,解决我国目前领域内钢结构的应用安全隐患等问题。
关键词:钢结构;建筑工程;稳定性引言:自上世纪八十年代改革开放以来,我国经济步入兴盛时期,其中随着农村城市建设化的发展,我国建筑行业也随之在市场内繁荣。
钢材是我国建筑行业不可或缺的主要原材料,为了减少安全隐患,加强工程质量,行业有必要进行钢结构分析,提高钢结构性能。
一、钢结构的特点概述(一)钢结构特质简述在建筑工程应用中以钢材为主的建筑结构类型统称钢结构,传统设计中的钢结构具有刚性强、硬度强、韧性强、变形能力较好等优点[1]。
相较于钢材,钢结构具有多样性、整体性、相关性、稳定性等特质。
我国目前主流的钢结构设计主要应用钢结构的相关性与稳定性:将钢材通过合理设计搭建承压,从而在整个结构整体上维持建筑的稳定性。
(二)钢结构设计通过计算简图搭建钢结构的稳定性与关联性一旦被破坏将对建筑工程造成毁灭性打击,因此,为了避免不必要的人力浪费与时间损耗,我国目前的建设工程设计主流中不论单层结构框架还是多层结构框架均以稳定计算为前提。
遵循稳定计算的提前,为了避免钢结构在构建过程中失衡,行业要求将钢结构设计与计算图纸保持高度一致。
在现代化高维超级计算机的帮助下,建筑工程以计算简图代替了传统分析,得出数据化长宽高、受力点与受压部分,通过三维视图进行分析、调整、计算、核对等步骤使得计算简图在数据上保持准确性,也让钢结构框架在设计上、实施过程中保持稳定性、相关性。
钢结构模块化建筑设计技术要点指南

钢结构模块化建筑设计技术要点指南以下是 7 条关于“钢结构模块化建筑设计技术要点指南”:
1. 钢结构的选择可是太重要啦!就像你盖房子选根基一样,得选对咯!比如一个工业厂房项目,咱就得挑坚固耐用的钢结构,不然怎么经得起各种使用呀!你说是不是?
2. 模块的划分那可得精心设计呀!这就好像切蛋糕,得切得恰到好处。
想想看,如果模块划分不合理,那后续组装起来得多别扭,多麻烦呀!就像拼图没拼对一样。
3. 节点设计得重视起来呀!它就像是关节,连接着各个部分呢。
好比一辆汽车的传动轴连接点,要是不牢固,能行吗?比如说在一个大型商场的模块化建筑中,节点设计不精细,那不是找麻烦嘛!
4. 防水处理可不能马虎呀!这就和给手机贴个好膜一样,得保护好呀!要是钢结构模块化建筑的防水没做好,那以后一下雨可就惨咯!就跟漏雨的屋顶一样让人闹心。
5. 保温隔热也超级关键呀!这等同于冬天穿上厚棉袄,得暖和呀!要是没做好,夏天热得要死,冬天冷得要命,那怎么住人办公呀!就和住在冰窖火坑似的。
6. 运输和安装也是大问题呢!可别小瞧了这一步。
就好像搬家一样,得小心翼翼地搬到位吧!如果运输或安装出问题,那不就白忙活啦!比如一个学校的模块化建筑建设,运输安装不妥当,那不是耽误事儿嘛!
7. 后期维护也不能掉以轻心呀!这就像你爱车要定期保养一样。
不维护怎么能让钢结构模块化建筑长久使用呢?你想想,如果不维护,那不是很快就破败了嘛,多可惜!
我的观点结论就是:钢结构模块化建筑设计技术要点真的每个都特别关键,都得认真对待呀,忽略任何一个都可能带来大问题呢!。
钢结构装配式建筑的设计与施工技术要点

钢结构装配式建筑的设计与施工技术要点钢结构装配式建筑是近年来新兴的一种建筑形式,它以钢材作为主要结构材料,在工厂内进行预制加工,然后再现场组装安装。
这种建筑方式具有快速、可再利用、节能环保等诸多优势,因此备受关注。
在设计和施工过程中,需要注意以下几个技术要点,以确保钢结构装配式建筑的质量和安全。
一、结构设计要点1. 建立合理的荷载计算模型:对于钢结构装配式建筑,需要考虑静力荷载、地震荷载、风荷载等多个荷载因素。
在进行结构设计时,必须合理确定各项荷载,并进行相应的计算分析。
2. 选择合适的连接方式:钢结构装配式建筑采用螺栓连接或焊接连接。
在选择连接方式时,需要综合考虑承载力、刚度需求和方便拆卸等因素。
3. 段选法设计原则:由于高层钢结构装配式建筑存在变截面问题,段选法设计原则是采用不同断面尺寸的柱或梁,在合适的位置分段连接,以确保整体结构的稳定性和安全性。
4. 考虑防火设计:钢结构装配式建筑在设计过程中,需要考虑材料的防火性能。
采用复合型防火材料或隔拆板等方式来提高钢结构的抗火性能。
二、制造与加工要点1. 设计制造顺序:钢结构装配式建筑需要按照一定顺序进行制造与加工。
首先是对于大型钢梁或者柱子进行预制加工,然后再进行其他部件的生产,最后是组装和焊接。
这种顺序可以保证整个装配过程的有序进行。
2. 合理选择焊接与螺栓连接方式:钢结构装配式建筑中,既有焊接连接又有螺栓连接。
在具体施工时,需要根据实际情况合理选择焊接和螺栓连接方式,并严格遵守相关规范标准。
3. 采用机械化设备进行生产加工:为了保证钢结构装配式建筑零部件的精度和质量,可以采用机械化设备进行各项生产加工。
这样能够提高生产效率,减少误差,并确保零部件的互换性和安装精度。
三、施工要点1. 合理设置施工顺序:钢结构装配式建筑的施工过程需要合理设置施工顺序。
一般情况下,先进行基础施工与预制模块制作,然后再进行吊装和拼装等工作。
2. 严格控制吊装与安装质量:在进行钢结构装配式建筑的吊装和安装时,必须严格按照设计要求进行操作,并进行相应质量检验。
试谈建筑钢结构节点设计要点共3篇

试谈建筑钢结构节点设计要点共3篇试谈建筑钢结构节点设计要点1建筑钢结构作为近年来发展迅速的材料之一,已经在建筑设计中占据了越来越重要的地位。
钢结构的强度高、使用寿命长、施工速度快等特点,使得它被广泛应用于体育场馆、展览馆、工业厂房等大型建筑的结构体系中。
而钢结构节点在钢结构中发挥着至关重要的作用,它不仅是钢结构的连接部分,同时还连接着整个建筑体系,因此,设计钢结构节点是十分重要的。
本文试谈建筑钢结构节点设计要点。
一、节点的设计应考虑结构强度在设计建筑钢结构节点时,首先应考虑节点的结构强度。
节点是钢结构中承担受力部分的连接部位,因此应具有足够的抗震、抗风压等能力。
设计节点时还应注意避免出现应力集中现象,采取合适的倒角、弧形等方式来减小应力集中的程度。
二、节点的设计应考虑结构的可拆卸性由于建筑物需要进行维修和改造,建筑钢结构节点的设计应该有可拆卸性,以便于拆卸和重组。
在钢结构节点的设计中,应尽量采用螺栓连接或其他拆卸方式,同时也应为未来需要进行改造或维修提供具体的思路和计划。
三、节点的设计应注意工程安全在设计建筑钢结构节点时,应注意考虑到施工安全问题,以保证整个工程的安全。
应根据节点的具体情况,采取相应的防护措施,降低施工过程中发生意外的概率。
同时在设计节点时,需要考虑材料的耐用性,以确保整个钢结构系统的长期使用寿命。
四、节点设计要合理运用材料合理的材料选择能够有效地控制钢结构节点的重量和成本。
在钢结构节点的设计中,应根据其受力特点,预估其所需的各种强度等级钢材的数量、型号和规格。
并通过全面权衡各种重要因素,选择能够达到预期安全要求并具有经济性的材料。
五、节点设计应注重 aesthetic sense节点的设计不仅仅是为了承担结构连接的作用,同时还应该体现建筑的美感,在设计建筑钢结构节点时要考虑其是否符合整个建筑设计的整体构思,同时也要优化节点的造型,以获得更好的视觉效果,增加建筑视觉上的乐趣。
综上所述,建筑钢结构是近年来快速发展的一个建筑材料,其节点设计的重要性不容忽视。
装配式建筑的钢结构设计与施工要点

装配式建筑的钢结构设计与施工要点一、引言装配式建筑以其快速、高效、绿色的特点,成为现代建筑领域的热门发展方向。
而在装配式建筑中,钢结构作为一种重要的构造方式,在设计与施工过程中起着关键作用。
本文将介绍装配式建筑中钢结构设计与施工的要点。
二、钢结构设计要点1. 结构稳定性:钢结构的稳定性是设计中的关键问题之一。
要确保整个钢结构在受力状态下能够保持稳定,需要合理选取截面形状和尺寸,并进行强度分析和稳定性验算。
2. 承载力计算:承载力是钢结构安全可靠运行的基础。
在设计过程中,需按照规范要求对各个构件和连接进行承载力计算,并确保满足使用要求。
3. 连接形式选择:由于模块化和标准化特点,装配式建筑中常采用焊接或螺栓连接方式。
应选择合适的连接形式,并保证连接节点具有良好的刚度和抗震能力。
4. 防腐措施:钢结构易受腐蚀,尤其在室外环境中。
在设计中需要考虑防腐措施,如选用防腐涂料、镀锌等材料,以延长结构的使用寿命。
三、钢结构施工要点1. 安全施工:钢结构的搭建过程需要注意施工安全。
要合理规划搭设顺序,确保施工过程中不发生倒塌、坠落等事故。
同时,施工人员应根据规范要求配备安全防护装备,并进行必要的培训。
2. 精确测量:装配式建筑中的钢结构部件制造精度较高,需要进行精确测量。
尺寸测量不准确可能会导致组装困难或质量问题。
因此,在施工过程中应使用专业测量仪器进行精确测量,并及时纠正偏差。
3. 组装顺序:钢结构的组装需要按照规定的顺序进行。
通常先组装框架主体,然后再加入次梁和板材等辅助部件。
遵循正确的组装顺序可以提高施工效率并确保结构的稳定性。
4. 质量控制:在施工过程中,需对钢结构组装进行质量控制。
应确保各个部件的尺寸、连接方式等符合设计要求,并进行必要的检测和验收。
四、案例分析以某装配式建筑项目为例,该项目采用钢结构搭建。
在设计阶段,通过受力分析和稳定性验算,确定了适当的截面形状和尺寸,并选择了焊接连接方式。
同时,根据室外环境特点,采用防腐涂料进行表面处理。
钢结构设计要点

钢结构设计要点钢结构设计简单步骤和设计思路(一) 判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说:大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
(二) 结构选型与结构布置此处仅简单介绍。
详请参考相关专业书籍。
由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构选型与布置阶段尤其重要。
对一些难以作出精确理性分析或规范未规定的问题,可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想,从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确,并可避免结构分析阶段不必要的繁琐运算。
同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。
(无论结构软件如何强大,扎实的结构概念和力学分析,及可靠的手算能力,才是过硬的素质。
)林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法,以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
钢结构通常有框架、平面(木行)架、网架(壳)、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等。
结构选型时,应考虑它们不同的特点。
在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架。
基本雪压大的地区,屋面曲线应有利于积雪滑落(切线50度内需考虑雪载),如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
钢结构优化设计要点

钢结构优化设计要点本文旨在探讨钢结构优化设计的要点,以帮助工程师更好地进行钢结构设计。
1. 材料选择钢结构的优化设计首先要考虑材料的选择。
合适的材料选择能够提高结构的强度和稳定性,减少成本并满足设计要求。
在选择材料时,需要考虑以下几个因素:- 强度:选择具有足够强度的材料,以确保结构在受力情况下不发生塑性变形或破坏。
- 耐候性:钢结构可能暴露在室外环境中,所以需要选择具有良好耐候性的材料来抵御腐蚀和氧化。
- 可焊性:选材时需要考虑材料的可焊性,以确保施工过程中能够进行有效的焊接。
2. 结构优化在进行钢结构设计时,优化结构的重点是要尽可能减少材料的使用量和减轻结构的自重。
以下是一些常用的结构优化技巧:- 减小截面尺寸:通过减小截面尺寸来减少材料的使用量。
可以使用计算机辅助设计软件进行截面优化,找到最佳的截面形状和尺寸。
- 减少冗余杆件:通过分析结构的受力情况,可以找到冗余杆件并进行优化。
冗余杆件是指负载情况下没有或很少承受受力的杆件,可以考虑去掉或减小这些杆件的截面尺寸。
- 采用合理的构造形式:选择合理的构造形式可以减轻结构的自重,提高结构的整体性能。
例如,采用空心结构、桁架结构或简支结构等。
3. 试验验证在进行钢结构优化设计后,需要进行试验验证以确保设计的准确性和稳定性。
试验验证是对设计方案进行实际加载和受力测试,验证设计的可行性和性能。
通过试验验证可以发现设计中的问题并进行必要的调整和改进。
在进行试验验证时,需要注意以下几点:- 严格按照试验方案进行操作,确保试验的准确性和可重复性。
- 对试验结果进行分析和评价,找出设计中存在的问题并采取相应的措施。
- 试验验证结果应与设计要求相符合,如果有差异或问题,需对设计方案进行调整和改进。
4. 结论钢结构优化设计要点包括合理的材料选择、结构优化技巧的应用和试验验证的重要性。
通过合理的设计和优化,可以提高钢结构的性能,达到减少材料使用量、降低成本和满足设计要求的目的。
建筑工程中钢结构设计的稳定性与设计要点3篇

建筑工程中钢结构设计的稳定性与设计要点3篇建筑工程中钢结构设计的稳定性与设计要点1建筑工程中钢结构设计的稳定性与设计要点随着经济的发展和社会的进步,建筑工程结构的设计和建造技术也在不断进步。
钢结构作为一种广泛使用的建筑工程结构,具有重量轻、刚度高、施工方便、耐火性好等优点,在大型建筑设计和建造中被广泛应用。
钢结构设计中的稳定性是一个重要的问题。
稳定性是指结构在承载荷载作用下保持平衡状态下的能力。
建筑工程中的钢结构设计要充分考虑稳定性,可把钢结构的稳定系数作为判断钢结构设计是否合理的一个重要指标。
钢结构的稳定系数可以理解为钢结构的荷载能力与破坏能力之比。
在进行钢结构设计时,需要注意以下几个方面的要点:1. 强度设计:强度设计是钢结构设计中最基本的设计要点。
应考虑到荷载的影响,正确计算钢结构的强度和刚度,使其可以承受正常荷载以及附加的特殊荷载。
2. 稳定设计:稳定设计是在满足钢结构强度要求的基础上,充分考虑钢结构的自身稳定性,防止在承受外力作用下失去平衡,从而导致结构失效和安全事故的发生。
3. 细节设计:细节设计是指对连接、焊接等细节处进行设计。
这些细节对结构的整体性能和安全性具有重要影响,在设计时需要充分考虑,并针对这些细节进行特别的设计和加固。
4. 施工方案设计:施工方案设计是指在结构设计的基础上,采用合理的施工方案进行施工,确保施工的质量和安全性。
在确定钢结构施工方案时,需要考虑结构的稳定性,合理安排施工步骤,减小对结构的影响,提升建筑工程的质量。
总体而言,建筑工程中钢结构设计的稳定性与设计要点是建筑工程设计的关键因素。
在设计钢结构时,应充分考虑到稳定性、强度、细节和施工方案等要素,确保建筑工程的质量和安全性,为社会和人民创造更加美好的生活环境综上所述,钢结构设计是建筑工程中非常重要的一环,它不仅决定着建筑物的安全性和稳定性,也对建筑物的美观性和经济性产生着影响。
在进行钢结构设计时,应注意强度、稳定、细节和施工方案等关键要素,以确保结构的安全性和质量。
钢结构设计要点分析

钢结构设计要点分析一、建筑钢结构的意义通过将钢板、热轧型钢材进行加工,便称为建筑钢结构的基本骨架。
钢结构相较于传统的砖混结构,具有更高的强度与韧性,并且钢结构内部组织较为均匀,制造加工难度较低。
得益于建筑钢结构的众多优势,使其在桥梁建设、民用建筑、工业厂房建设中得到了极为广泛的应用。
建筑钢结构一定程度上促进了建筑节能领域的发展,钢结构在使用过程中,具有良好的环保性,实现了我国可持续性发展战略目标的达成。
二、建筑钢结构设计的原则钢结构设计必须具有充足的强度、刚度以及稳定性,整体结构达到可靠和安全要求;结构应当满足建筑使用的要求,具有较好的耐火性;设计结构方案尽量节省材料,减轻钢结构自身重量;最好能够缩短制造与安装的时间,节省工作日;钢结构构件应当方便维护和运输;在有可能的条件下,尽可能保证美观,尤其是外露结构,需要符合建筑美学的要求。
按照以上原则,结合实际情况的各项要求,整体考虑结构具有的经济性、设计特点和施工合理性等。
1、梁柱体系平面一般利用梁柱普通体系。
梁使用热轧焊接钢梁,焊接柱为箱型钢柱,设计整个结构为刚性框架结构,由梁、板和柱承担竖向荷载。
框架中的梁和柱、梁和基础全部按照刚性进行设计连接,现场利用高强螺栓与焊接共同发挥连接作用。
2、抗剪设计计算分析表明,在整体水平荷载与地震力发挥作用下,上述局部结构体系的刚度比较弱,因此需要利用布置中心很好的抵抗水平上的荷载。
钢框架剪力墙结构系统中间部分的楼梯和电梯之间利用钢筋混凝土剪力墙,以便能够很好的抵抗水平外力造成的冲击。
3、楼盖体系各层楼盖通常使用钢筋混凝土,按照结构计算楼盖厚度为110mm,在计算结构中,该楼盖具有足够的厚度,符合无限刚性的平面假定。
三、钢结构设计要点分析1、钢材等级的选择钢结构建筑中的所用钢材,应当符合屈服强度、抗拉强度、伸长率、冷弯、冷拉、和硫、磷含量的基本保证;此外,对于焊接类结构,还应具有合格的含碳量。
对于地震区的钢结构房屋,钢材除了上述要求外,还有具有良好的冲击韧性,符合抗震设计规范的相关规定,规范里面对钢材的各项物理和力学指标都进行了详细的规定。
《钢结构设计标准》

《钢结构设计标准》钢结构设计标准指导了钢结构工程的设计、施工和验收,是保障工程质量和安全的重要依据。
本文将从钢结构设计标准的制定背景、内容要点、应用范围以及重要性等方面进行详细阐述。
一、背景介绍钢结构设计标准的制定是为了规范钢结构工程的设计与施工,保障工程的安全性、稳定性和可靠性。
钢结构作为一种常见的工程结构材料,其设计与施工质量直接关系到工程的安全运行和使用寿命。
因此,制定钢结构设计标准对于规范工程建设具有重要意义。
二、内容要点钢结构设计标准主要包括以下内容要点:1.钢结构的材料标准:对钢材的品种、牌号、化学成分、机械性能等进行规定。
2.钢结构的设计原则:包括结构稳定性、荷载计算、受力性能等方面的规范。
3.钢结构的施工标准:对焊接、连接、防腐处理等进行详细规定。
4.钢结构的验收标准:规定了验收方法、验收标准和验收程序。
三、应用范围钢结构设计标准适用于各类钢结构工程,包括建筑结构、桥梁结构、管廊结构、塔架结构等各类钢结构工程。
在设计、施工和验收阶段都需要严格依照标准规定进行操作,以保证工程的质量和安全。
四、重要性1.规范工程建设和施工。
钢结构设计标准确立了设计、施工和验收的基本要求,规范了各项作业,有利于提高工程的质量和安全保障水平。
2.保障施工人员和使用者的安全。
钢结构设计标准强调结构的稳定性和受力性能,对于保障施工人员和使用者的安全具有重要意义。
3.促进钢结构技术的进步。
钢结构设计标准随着科学技术的进步而不断更新完善,对于促进钢结构技术的发展起到了积极的推动作用。
总结来说,钢结构设计标准的制定是为了规范钢结构工程的设计和施工,保障工程的安全和可靠运行。
严格依照设计标准进行操作,对于提高工程的质量和安全保障水平具有重要意义。
希望通过本文的介绍,能让大家对钢结构设计标准有一个更深入的了解,从而更好地指导工程建设实践。
钢结构设计要点及注意事项

门式刚架与框架1 、如何掌握门架适用范围与抗震设计门架规程规定适用范围为小于36米,但实际上用到了72米,尤其是地震区如何掌握,门架规程只是简单的提出应进行抗震验算,而抗震规程则明确出单层钢结构房屋不包括门式刚架。
宏观讲从希腊等国外经验,20年的抗震经验钢屋架均未遭受严重破坏倒塌,因此门架经得起地震考验,主要因为门架是半刚性节点,延性非常好。
门架与一般钢结构最大区别是利用屈服后强度,高宽比比较放宽,从国外经验,多数认为在反复动力作用下会使腹板产生呼吸作用引起疲劳,而地震是很少反复作用不会产生呼吸作用,因此地震区可以用屈服后强度。
根据经验,门架抗震原则是1)属于剪切型为主,采用基底剪力法2)7 0不进行抗震计算,构造应采取措施。
3)门架抗震措施主要是构造加强节点,如构件间尽量用螺栓,斜梁下翼缘与柱连接宜加掖板,该处翼缘受压区的宽厚比适当减小,柱间支撑与构件连接处应承以1.2倍设计,地脚螺丝要防止上拔,并防止剪切加强抗剪键4)按门架类型进行抗震分析单层门架----只有高度小于8米地震力才会超过风载(风为0.5—0.6KN/M2)带吊车的门架---- 牛腿一般固定高度6米,结构周期随高度而减小,质量随高度加大,因此高度变化时对牛腿处侧移影响不大,但高度对地震下柱顶侧移影响大。
局部夹层的门架----比较常用的局部夹层是二层或三层办公室,因此门架按门架,夹层按多层抗震,层间位移为L/400。
四周砖墙的门架----门架与砖墙周期振型差别大,砖墙应加构造柱圈梁与砖墙连接可靠,门架与砖墙留缝隙,缝隙大于侧移,7 0门架也还要加柱间支撑。
2、如何区分门架二种计算长度的概念门架规程5.2.4侧移计算时长度L0=2S,而在稳定计算时6.1.3,L0=S,这是因为规程5.2.4,计算长度指侧移时摇摆柱不起作用,即为全跨,如果不是双跨而是四跨L0=4S.规程6.1.3计算长度指柱的稳定,摇摆柱能约束梁的弯曲,对柱的稳定有帮助,因此不论二跨还是四跨L0=S.摇摆柱根据经验不宜超过三根,而且不宜用于支托梁因托梁荷载大,摇摆柱侧向刚度对整体稳定不利,摇摆柱计算时要考虑内力增大系数1.5。
钢结构建筑设计的考虑要点

钢结构建筑设计的考虑要点钢结构建筑是一种高效、经济、环保、美观的建筑形式,设计时需要考虑多方面的要点,以下讨论一些重要的考虑要点。
1. 结构稳定性
钢结构建筑的稳定性是设计的重要依据。
一般来说,设计时需要考虑地震、风力、雪量等因素,确保建筑能够承受外部力的作用。
2. 变形控制
钢结构建筑的变形控制比较困难,需要通过设计合理的结构构造,设置协调的连结件和预应力控制等措施来控制变形,确保建筑稳定性和美观性。
3. 建筑安全
建筑安全是钢结构建筑设计的核心考虑要点。
设计需要考虑材料的质量和安全性,施工质量和过程控制,以及建筑硬件设施的可靠性等因素。
4. 建筑使用性
钢结构建筑要在保证安全和建筑美观的基础上,考虑建筑的使用性。
设计时需要考虑建筑的功能配置和舒适性,并合理考虑建筑的交通疏散、通风、照明等因素。
5. 节能环保
钢结构建筑具有高效节能和环保优势,设计时需要考虑建筑的节能性能和环保指标。
比如,合理利用自然光和太阳能,推广节能设备等。
6. 建筑美观
钢结构建筑的外观设计是设计的重要考虑要点。
建筑的美观性不仅涉及建筑外观,还涉及建筑内部分隔、造型和色彩等方面。
综上所述,钢结构建筑设计需要综合考虑各种因素,从而达到满足建筑结构稳定性、变形控制、建筑安全、使用性、节能环保和建筑美观的目标。
良好的设计不仅能保障建筑的使用性和安全性,也能为人们创造舒适、美观的生活环境。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢结构设计要点1. 钢柱、钢梁的平面外计算长度怎么取?答:a. 平面外计算长度程序默认值为杆件实际长度,平面外的计算长度应该取平面外有效支撑之间的间距,通常需要根据平面外支撑布置情况修改。
(见《STS 用户手册》)b. 见《钢结构设计手册》(第三版)460页9.8.3节c. 见《钢结构设计手册》(第三版)435页,437页相关内容2. 是否可以改变钢架工字型截面翼缘的厚度?答:可以。
见《门式钢架规范》4.1.3条3. 关于STS中的错误信息:“梁高厚比超限”的解决方法?答:网友认为该错误信息出现是因为钢架的楔率>60mm/m造成的,本人却无法验证该说法。
但是增加腹板厚度确实可以解决该问题。
见《门式钢架规范》6.1.1-6条,《钢结构规范》4.3节4. 高强螺栓可以涂油漆吗?答:不可以。
油漆会使接触面的摩擦系数降低。
5. 如何确定钢架梁的分段比例?答:可根据弯矩包络图确定。
一般单跨取0.3:0.7或0.4:0.6,多跨可取0.3:0.45:0.256. 如何估算钢架梁柱截面?答:根据荷载与支座情况,钢梁的截面高度通常在跨度的1/20~1/50之间选择。
翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时,可回避钢梁的整体稳定的复杂计算。
确定了截面高度和翼缘宽度后,其板件厚度可按规范中局部稳定的构造规定预估。
柱截面按长细比预估,通常50<λ<150,简单选择值在100附近。
根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或H型钢截面等。
7. 关于门式钢架的恒载?答:压型钢板及保温层 0.25kN/m2檩条 0.05kN/m2悬挂设备 0.2kN/m28. 如果钢架截面是以强度控制而非挠度控制时,可以考虑使用高强钢材。
9. 钢构的除锈方式有哪些?答:手动,适用于小型要求不高的构件,除锈不彻底喷砂,适用于比较厚实的构件,除锈彻底酸洗,适用于薄壁构件或不方便用喷砂方法除锈的构件或部位,除锈彻底10. 拉条采用圆钢时直径不宜小于10mm(见《门式钢架规范》6.3.5条);檩托的常用厚度是8mm;隅称按设计确定(见《门式钢架规范》6.16条);屋面彩钢板厚度不宜小于0.4mm(见《门式钢架规范》6.6.2条)。
11. 各种截面形式檩条的区别及适用条件?答:槽钢檩条,用料较大,不经济;H型钢檩条,适用于大跨度(超过10m)的情况;C型钢檩条,截面互换性大,应用普遍,用钢量省,制作安装方便Z型钢檩条,在主平面x轴的刚度大,用作檩条时挠度小,用钢量省,制造安装方便。
斜卷边Z型钢还可以折叠堆放,占地少。
当屋面坡度较大时候,这种檩条较常用;格构式檩条,用于大跨度情况。
12. 如何估算檩条截面?答:实腹式檩条的截面高度h,一般取跨度的1/35~1/50;桁架式檩条的截面高度h,一般取跨度的1/12~1/20。
13. 撑杆的作用及如何设置?答:撑杆设置在檐檩和天窗缺口处边檩。
因为该处檩条只是单边有拉条,如不设撑杆,檩条在平面外方向向一侧弯曲。
14. 多跨连续檩条的搭接长度为多少?答:搭接长度一般为跨度1/10。
15. 墙架柱的构造?答:a. 墙架柱与基础的连接一般采用铰接,以简化构造,并节约基础材料;b. 墙架柱垂直于墙面的截面高度不宜小于水平支点的1/40,通常取400~600mm,悬吊式墙架柱的截面高度可以取小些;c. 墙架柱采用焊接工字型截面时,其翼缘板与腹板的连接焊缝可按构造采用,一般取hf=6~8mm;d. 抗风桁架的截面高度一般取跨度的1/16~12.跨度较小或风荷载较大时取较大值。
结构设计:门式刚架设计合理跨度怎么确定?不同的生产工艺流程和使用功能在很大程度上决定着厂房跨度,有的业主甚至要求轻钢生产厂家根据自己的使用功能,确定较为经济的跨度。
在尽可能满足生产工艺和使用功能上,应根据房屋的高度确定合理的跨度。
一般情况下,当柱高、荷载一定时,适当加大跨度,刚架的用钢量增加不太明显,但节省空间,基础造价低,综合效益较为可观。
通过大量计算发现,当檐高6m、柱距为7.5m,荷载情况完全一致下,跨度在18-30m之间的刚架单位用钢量(Q235-B)为18-28kg/ m2,当跨度在21-48m 之间的刚架单位用钢量为25-40kg/ m2,当檐高为12m、跨度超过48m时宜采用多跨刚架(中间设置摇摆柱),其用钢量较单跨刚架节约18%左右。
因此设计门式刚架时应根据具体要求选择较为经济的跨度,不宜盲目追求大跨度结构设计:单层门式刚架结构刚架支撑和刚性系杆布置有哪些?(1)在每个温度区段或分期建设的区段中,应分别设置能独立构成空间稳定结构的支撑体系。
(2)在设置柱间支撑的开间,应同时设置屋盖横向支撑,以构成几何不变体系。
(3)端部支撑宜设在温度区段端部的第一或第二个开间。
柱间支撑的间距应根据房屋纵向受力情况及安装条件确定,一般取30~45m,有吊车时不宜大于60m.(4)当房屋高度较大时,柱间支撑应分层设置;当房屋宽度大于60m时,内柱列宜适当设置支撑。
(5)当端部支撑设在端部第二个开间时,在第一个开间的相应位置应设置刚性系杆。
(6)在刚架的转折处(边柱柱顶、屋脊及多跨刚架的中柱柱顶)应沿房屋全长设置刚性系杆。
(7)由支撑斜杆等组成的水平桁架,其直腹杆宜按刚性系杆考虑。
(8)刚性系杆可由檩条兼做,此时檩条应满足压弯构件的承载力和刚度要求,当不满足时可在刚架斜梁间设置钢管、H型钢或其他截面形式的杆件。
(9)当房屋内设有不小于5t的吊车时,柱间支撑宜用型钢;当房屋中不允许设置柱间支撑时,应设置纵向刚架。
结构设计:门式刚架设计屋面活荷载取值多少合适?门式刚架结构设计的主要依据为《钢结构设计规范》(GB17-88),《冷弯薄壁型钢结构技术规范》(GB18-87)和《门式刚架轻型房屋钢结构技术规程》(CECS102:98),对于屋面结构,《钢结构设计规范》规定活荷载为0.5KN/m2,但构件的荷载面积大于60 m2的可乘折减系数0.6,门式刚架符合此条件,活荷载取为0.3KN/ m2,国外这类房屋设计时,要考虑0.15-0.5N/ m2的附加荷载,中国无此规定,现在有的框架梁太细,檩条太小,明显有克扣荷载现象,遇到大风或其他原因造成超载,很容易出安全问题,因此屋面活荷载的取值决不能再小,不能在有限的活荷载中挖潜。
结构设计:单层门式刚架结构刚架檩条和墙梁怎么布置?檩条间距的确定应综合考虑天窗、通风屋脊、采光带、屋面材料、檩条规格等因素按计算确定,一般应等间距布置,但在屋脊处应沿屋脊两侧各布置一道,在天沟附近布置一道。
侧墙墙梁的布置应考虑门窗、挑檐、雨蓬等构件的设置和围护材料的要求确定。
结构设计:单层门式刚架结构刚架的尺寸多少合适?门式刚架的跨度宜为9~36m,当柱宽度不等时,其外侧应对齐。
高度应根据使用要求的室内净高确定,宜取4.5~9m.门式刚架的合理间距应综合考虑刚架跨度、荷载条件及使用要求等因素,一般宜取6m、7.5m、9m.纵向温度区段小于300m,横向温度区段小于150m(当有计算依据时,温度区段可适当放大)。
结构设计:单层轻型门式刚架结构形式有哪些?门式刚架的结构形式按跨度可分为单跨、双跨和多跨。
按屋面坡脊数可分为单脊单坡、单脊双坡、多脊多坡。
屋面坡度宜取1/20~1/8。
单脊双坡多跨刚架,用于无桥式吊车的房屋时,当刚架柱不是特别高且风荷载也不是很大时,依据“材料集中使用的原则”,中柱宜采用两端铰接的摇摆柱方案。
门式刚架的柱脚多按铰接设计,当用于工业厂房且有桥式吊车时,宜将柱脚设计成刚接。
门式刚架上可设置起重量不大于3t的悬挂吊车和起重量不大于20t的轻、中级工作制的单梁或双梁桥式吊车。
结构设计:轻型门式刚架结构设计应遵守哪些原则?(1)保证结构的整体性。
门式刚架属于平面结构,它们在纵向构件、支撑和围护结构的联系下形成空间的稳定体系,结构只有组成空间稳定整体,才能承担各种荷载和其他外在效应。
(2)明确各类外力从作用点到基础的传递路径和传递全过程中产生的效应。
(3)设计必须体现计算和构造的一致性。
结构设计:单层门式刚架结构墙梁、支撑有哪些设计要点?(1)墙梁一般采用冷弯卷边槽钢,有时也可采用卷边Z形钢。
(2)墙梁在其自重、墙体材料和水平风荷载作用下,也是双向受弯构件。
(3)墙梁应尽量等间距设置,在墙面的上沿、下沿及窗框的上沿、下沿处应设置一道墙梁。
为减少竖向荷载作用下墙梁的竖向挠度,可在墙梁上设置拉条,并在最上层墙梁处设斜拉条将拉力传至刚架柱。
(4)墙梁可根据柱距的大小做成跨越一个柱距的简支梁或两个柱距的连续梁。
(5)门式刚架结构中的交叉支撑和柔性系杆可按拉杆设计,非交叉支撑中的受压杆件及刚性系杆按压杆设计。
(6)刚架斜梁上横向水平支撑的内力,根据纵向风荷载按支承于柱顶的水平桁架计算,并计入支撑对斜梁起减少计算长度作用而承受的力,对于交叉支撑可不计入压杆的受力。
(7)刚架柱间支撑的内力,应根据该柱列所受纵向风荷载按支承于柱脚的竖向悬臂桁架计算,并计入支撑对柱起减少计算长度而应承受的力,对于交叉支撑可不计压杆的受力。
当同一柱列设有多道柱间支撑时,纵向力在支撑间可平均分配。
结构设计:框架结构有哪些种类?结构按施工方法的不同可分为现浇式、装配式和装配整体式等。
(1)现浇式框架即梁、柱、楼盖均为现浇钢筋混凝土结构。
(2)装配式框架是指梁、柱、楼板均为预制,通过焊接拼装连接成整体的框架结构。
(3)配整体式框架是指梁、柱、楼板均为预制,在构件吊装就位后,焊接或绑扎节点区钢筋,浇筑节点区混凝土,从而将梁、柱、楼板连成整体框架结构。
结构设计:单层门式刚架结构檩条设计要点有哪些?(1)檩条的截面形式可分为实腹式和格构式两种。
当檩条跨度不大于9m时,应优先选用实腹式檩条。
(2)檩条属于双向受弯构件,在进行内力分析时应沿截面两个形心主轴方向计算弯矩。
(3)檩条应进行强度计算、整体稳定计算、变形计算。
(4)檩条尚应满足其他相关构造规定。
结构设计:单层门式刚架结构刚架檩条和墙梁怎么布置?檩条间距的确定应综合考虑天窗、通风屋脊、采光带、屋面材料、檩条规格等因素按计算确定,一般应等间距布置,但在屋脊处应沿屋脊两侧各布置一道,在天沟附近布置一道。
侧墙墙梁的布置应考虑门窗、挑檐、雨蓬等构件的设置和围护材料的要求确定。
结构设计:框架结构中的填充墙对结构有哪些影响?框架结构是高次超静定结构,既承受竖向荷载,又承受侧向作用力,如风荷载或水平地震作用等。
一般情况下,计算时不考虑填充墙对框架抗侧的作用,因为填充墙的存在在建筑物的使用过程中具有不确定性,而且填充墙常常采用轻质材料,或在柱与墙之间留有缝隙仅通过钢筋柔性连接。
但当填充墙采用砌体墙并与框架结构为刚性连接时,例如砌体填充墙的上部与框架梁底之间充分“塞紧”,或采用先砌墙后浇梁的施工顺序时,则在水平地震作用下,框架结构将发生侧向变形,填充墙将起斜压杆的作用。
