挖掘机总体知识资料

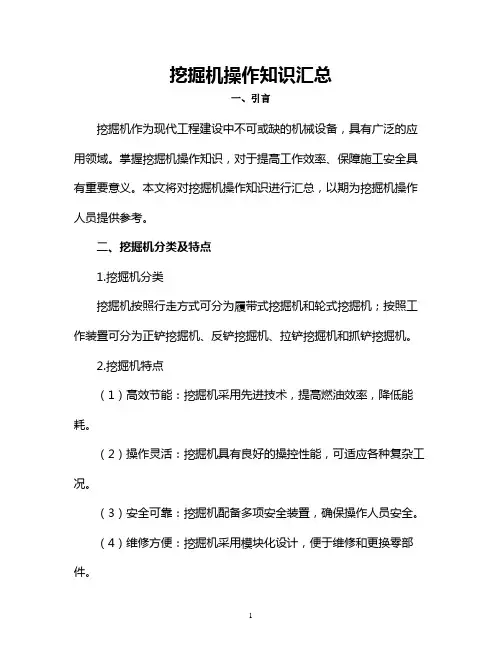

挖掘机操作知识汇总

挖掘机操作知识汇总一、引言挖掘机作为现代工程建设中不可或缺的机械设备,具有广泛的应用领域。
掌握挖掘机操作知识,对于提高工作效率、保障施工安全具有重要意义。
本文将对挖掘机操作知识进行汇总,以期为挖掘机操作人员提供参考。
二、挖掘机分类及特点1.挖掘机分类挖掘机按照行走方式可分为履带式挖掘机和轮式挖掘机;按照工作装置可分为正铲挖掘机、反铲挖掘机、拉铲挖掘机和抓铲挖掘机。
2.挖掘机特点(1)高效节能:挖掘机采用先进技术,提高燃油效率,降低能耗。
(2)操作灵活:挖掘机具有良好的操控性能,可适应各种复杂工况。
(3)安全可靠:挖掘机配备多项安全装置,确保操作人员安全。
(4)维修方便:挖掘机采用模块化设计,便于维修和更换零部件。
三、挖掘机操作基本要求1.熟悉挖掘机性能及操作规程操作人员在上岗前,应充分了解挖掘机的性能、结构及操作规程,确保操作过程中安全、高效。
2.持证上岗挖掘机操作人员需取得相关部门颁发的操作证,方可上岗操作。
3.保持挖掘机良好状态定期对挖掘机进行检查、保养,确保设备处于良好状态,降低故障率。
4.严格遵守安全操作规程操作过程中,应严格遵守安全操作规程,避免因操作不当导致事故发生。
四、挖掘机操作技巧1.软土挖掘在软土地区作业时,挖掘机应采用低档、慢速行驶,避免因速度过快导致履带下陷。
2.硬土挖掘在硬土地区作业时,挖掘机应采用高档、快速行驶,提高工作效率。
3.爬坡作业挖掘机在爬坡时,应保持机身稳定,避免因重心不稳导致翻车。
4.挖掘机行走挖掘机行走时,操作人员应密切关注周围环境,避免碰撞、碾压等事故。
5.装载作业挖掘机在装载作业时,应确保铲斗满载,避免因装载不均匀导致设备失衡。
五、挖掘机维护与保养1.定期检查定期对挖掘机进行检查,发现问题及时解决,确保设备正常运行。
2.零部件保养对挖掘机的发动机、液压系统、行走装置等零部件进行定期保养,延长设备使用寿命。
3.蓄电池维护定期检查蓄电池液面高度,保持蓄电池清洁,确保电源稳定。
挖掘机基础知识及卖点培训教材

2、中挖:整机重量在15-30T的挖掘机称之为中型挖掘机;主要用于各 种建筑工地、土方工程、中小型矿山开采等工程项目。
3、大挖:整机重量在40-200T的挖掘机称之为大型挖掘机;主要用于各 种大规模露天矿山的开采及大型基础建设,同时还被用于填海造地工 程及港湾河道疏通等大型工程等。
可整理ppt 2021/2/20
铲斗挖掘力
3、接地比压: 接地压力指机器重量对地面产生的压力。接地比压的大小决定了挖 掘机适合工作的地面条件。用下面的公式表示: 接地压力=工作重量/全部与地面接触的面积 4、行走速度: 对于履带式挖掘机而言,行走时间大概占整个工作时间的十分之一 一般而言,两速可以满足挖掘机的行走性能。
2 可整理ppt
二、挖掘机的分类
1、按行走方式分:轮胎式挖掘机和履带式挖掘机。 2、按吨位分:分为小型液压挖掘机和大型挖掘机。 3、按驱动方式分:内燃机驱动挖掘机和电力驱动挖掘机两种。其中
电动挖掘机主要应用在高原缺氧与地下矿井和其它一些易燃易爆 的场所。 4、按传动方式分:液压挖掘机和机械挖掘机。机械挖掘机主要用在 一些大型矿山上。
16
可整理ppt 2021/2/20
5、牵引力: 牵引力是指挖掘机行走时所产生的力,主要取决于挖掘机的行走马达。 行走速度与牵引力表明了挖掘机行走的机动灵活性及其行走能力。 6、爬坡能力: 爬坡能力是指爬坡、下坡, 或在一个坚实、平整的坡上 停止的能力。 两种表示方法:角度 、百分比。
17
可整理ppt 2021/2/20
• 指在没有消耗功率附件,如消音器、风扇、 交流发电机及空气滤清器的情况下,在发动机飞 轮上测得的输出功率。
挖掘机的百科知识

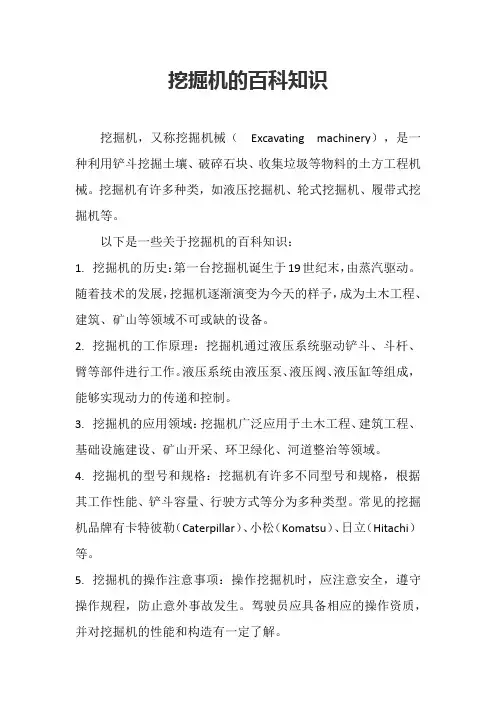

挖掘机的百科知识
挖掘机,又称挖掘机械(Excavating machinery),是一种利用铲斗挖掘土壤、破碎石块、收集垃圾等物料的土方工程机械。
挖掘机有许多种类,如液压挖掘机、轮式挖掘机、履带式挖掘机等。
以下是一些关于挖掘机的百科知识:
1.挖掘机的历史:第一台挖掘机诞生于19世纪末,由蒸汽驱动。
随着技术的发展,挖掘机逐渐演变为今天的样子,成为土木工程、建筑、矿山等领域不可或缺的设备。
2.挖掘机的工作原理:挖掘机通过液压系统驱动铲斗、斗杆、臂等部件进行工作。
液压系统由液压泵、液压阀、液压缸等组成,能够实现动力的传递和控制。
3.挖掘机的应用领域:挖掘机广泛应用于土木工程、建筑工程、基础设施建设、矿山开采、环卫绿化、河道整治等领域。
4.挖掘机的型号和规格:挖掘机有许多不同型号和规格,根据其工作性能、铲斗容量、行驶方式等分为多种类型。
常见的挖掘机品牌有卡特彼勒(Caterpillar)、小松(Komatsu)、日立(Hitachi)等。
5.挖掘机的操作注意事项:操作挖掘机时,应注意安全,遵守操作规程,防止意外事故发生。
驾驶员应具备相应的操作资质,并对挖掘机的性能和构造有一定了解。
。
《挖掘机基本知识的》课件

欢迎来到《挖掘机基本知识的》PPT课件!在这里,我们将深入了解挖掘机 的概述、机身结构、工作原理、操作技巧、维护保养、市场应用以及挖掘机 的未来发展趋势。
概述
挖掘机的定义
挖掘机是一种用于土木工程、建筑工程和矿石开采等领域的重型工程机械。
挖掘机的分类
挖掘机可以根据不同的工作方式和用途进行分类,包括履带式挖掘机、轮胎式挖掘机和小型 挖掘机等。
3 挖掘机行业的发展
前景
展望挖掘机行业的未来 发展前景,带来更多机 遇和挑战。
维护保养
维护保养的重要性
了解定期维护保养对挖掘机性能和寿命的影响,确保挖掘机始终处于最佳状态。
日常保养措施
学习挖掘机的日常保养措施,包括清洁、润滑和部件更换等。
常见问题解决方法
探索挖掘机使用过程中可能遇到的常见问题,并学习如何解决。
市场应用
挖掘机的市场需求
了解挖掘机在建筑、农业和矿 业等领域中的需求,并探索市 场的发展趋势。
机身结构
机身部分说明
了解挖掘机的各个部分,例如挖斗、臂架、液压 缸等,以及它们在工作中的作用。
结构分析图
详细解析挖掘机的结构,让您深入了解每个部件 的位置和功能。
工作原理
1 液压系统原理
探索挖掘机的液压系统如何工作,通过液压油的流动来实现机器的各项功能。
2 动力系统原理
了解挖掘机的动力来源,包括发动机和传动装置,以及它们如何协同工作。
挖掘机在工程建设中的 应用
深入研究挖掘机在各种工程建 设项目中的实际应用,如土方 工程和基础设施建设。
挖掘机的未来发展趋势
展望挖掘机行业的未来,包括 新技术和创新解决方案的发展。
总结
挖掘机常识

挖掘机常识一、挖掘机的基本概念挖掘机是一种用于土方工程的工程机械设备,主要用于挖掘、装载、运输和卸载土石方物料。
它由发动机、液压系统、工作装置和行走装置等组成。
挖掘机的主要特点是具有灵活的转向性能和挖掘力强大的斗杆系统,能够适应各种作业环境。
二、挖掘机的分类挖掘机按照工作装置的结构可分为以下几类:1. 轮式挖掘机:具有四个轮子的挖掘机,适用于道路建设、市政工程等作业。
2. 履带挖掘机:具有履带的挖掘机,适用于土方工程、矿山开采等作业。
3. 大型挖掘机:挖掘机的工作装置较大,适用于大型土方工程和矿山开采。
4. 小型挖掘机:挖掘机的工作装置较小,适用于小型土方工程和城市建设。
三、挖掘机的工作原理挖掘机的主要工作原理是利用液压系统提供的动力,通过控制阀门来控制液压油的流向和压力,从而实现挖掘、装载、运输和卸载等工作。
挖掘机的发动机通过传动装置将动力传递给液压泵,液压泵将液压油送到液压马达或液压缸,从而带动工作装置的运动。
四、挖掘机的应用领域挖掘机广泛应用于土方工程、矿山开采、市政工程、道路建设、建筑施工等领域。
在土方工程中,挖掘机常用于开挖基坑、挖掘沟渠、平整地表等作业;在矿山开采中,挖掘机常用于开采矿石、装载矿石等作业;在市政工程和道路建设中,挖掘机常用于铲除障碍物、挖掘管道等作业;在建筑施工中,挖掘机常用于挖掘基础、装载建筑材料等作业。
五、挖掘机的操作技巧挖掘机的操作需要一定的技巧和经验。
操作人员应熟悉挖掘机的结构和工作原理,掌握挖掘机的操作要领。
在操作过程中,应注意保持挖掘机的平稳运行,避免过度挖掘或过度装载,以免造成机械故障或安全事故。
此外,操作人员还应定期检查挖掘机的液压系统、发动机和其他关键部件,及时发现和解决问题,保障挖掘机的正常运行。
六、挖掘机的维护保养挖掘机的维护保养对于延长机械寿命和保障工作效率非常重要。
在日常使用中,应定期检查挖掘机的液压油、发动机机油、滤清器等,并及时更换和维修。
挖掘机基础知识及卖点培训教材参考PPT

9、噪音:挖掘机噪音的主要来源于发动机。噪音分两种表现形式:一 是操作人员耳边的噪音,二是机器周围噪音,分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
20 2020/8/7
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
❖净功率 SAE J1349;ISO 9249(net horsepower)
12
§3-3 斗容
❖斗容是挖掘机三个主参数(操作重量, 发动机功率,斗容)之一。
❖斗容一般分为堆装和平装两种,挖掘机 常用标定斗容为堆装。
❖铲斗堆装容量有两种计算标准。
❖ SAE、PCSA、ISO、GB标准:1:1堆装; ❖ CECE标准:1:2堆装。
回转速度是指挖掘机空载时,稳定回转所能达到的平均最大速度。
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说,这种挖掘机在
0°到180°的范围内工作时,
加速阶段
回转马达有加速或减速,当转到270°
恒定阶段
减速阶段
到360°范围内时,回转速度达到稳定。
18 2020/8/7
8、发动机功率: 1)总功率: 指在没有消耗功率附件,如消音器、风扇、交流发电机及空气滤清 器的情况下,在发动机飞轮上测得的输出功率。 2)有效功率: 指在装有全部消耗功率附件,如消音器、风扇、交流发电机及空气 滤清器的情况下,在发动机飞轮上测得的输出功率。
13
1:1
1:2
四、重要性能指标
1、操作重量: 空斗状态下,按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数(发动机功率, 铲斗容量,操作重量)之一,它决定了挖掘机的级别及 挖掘力的上限。
挖掘机的百科知识 -回复

挖掘机的百科知识-回复什么是挖掘机?挖掘机是一种用于挖掘、运输和抛掘土壤或其他材料的工程机械。
它通常由底盘、液压系统、挖掘装置、工作装置和控制系统组成。
挖掘机的主要构成部分是什么?1.底盘:底盘是挖掘机的重要组成部分,它提供了机器的稳定性和行驶性能。
底盘通常由履带、驱动装置和转向装置组成。
2.液压系统:挖掘机的液压系统由液压泵、液压马达、液压缸和液压管路组成。
液压系统负责提供动力和控制功能,驱动和控制挖掘机的各项工作。
3.挖掘装置:挖掘装置是挖掘机的核心部分,通常由斗杆、斗杆缸和斗杆机构组成。
它负责实施挖掘和抛掘工作。
4.工作装置:工作装置是挖掘机的附属部分,通常由多种工具和附件组成,如铲斗、抓木器、破碎锤等。
它们可以根据不同的工作需求进行更换和调整。
5.控制系统:控制系统通过操控杆、控制阀和传感器等设备来控制挖掘机运动和动作。
操作员可以通过操纵机器上的控制装置来实现对挖掘机的控制。
挖掘机的工作原理是什么?挖掘机的液压系统是其关键工作原理。
液压泵通过液压油的压力传递,提供动力给液压马达和液压缸。
液压马达通过液压油的推动,实现底盘的行驶和旋转。
液压缸则通过推拉液压油,带动挖掘装置的上下、伸缩和旋转。
当操作员操纵挖掘机的控制装置时,液压系统中的控制阀会根据指令开启或关闭液压流量,从而控制液压马达和液压缸的运动。
操作员可以通过控制装置的操作杆控制机器的行驶、旋转、挖掘和抛掘等动作。
挖掘机的分类有哪些?挖掘机根据其工作原理和结构特点可分为多种类型,常见的挖掘机分类包括:1.履带式挖掘机:使用履带进行行驶和操作,适用于各种地形和工况。
2.轮式挖掘机:使用轮子进行行驶和操作,适用于平坦路面和短距离工作。
3.小型挖掘机:体积较小,适用于狭小空间的挖掘和施工。
4.大型挖掘机:体积大,挖掘力和工作范围广,适用于大型土方工程和矿山开采。
5.多功能挖掘机:可以根据需要更换和安装多种附属工具和装置,如抓木器、破碎锤等。
挖掘机知识

挖掘机知识挖掘机是一种重型工程机械设备,主要用于土地开挖和挖掘作业。
它具有强大的挖掘能力和灵活的操作性能,已成为现代工程建设不可或缺的重要工具。
下面就来详细介绍一下挖掘机的知识。
首先,挖掘机的分类。
根据挖掘机的工作方式和挖掘深度,可以分为挖斗挖掘机和抓斗挖掘机。
挖斗挖掘机主要用于大型土方工程的挖掘和运输,挖断层、抠槽等作业,挖斗容量一般在0.2-15立方米之间。
抓斗挖掘机主要用于水利工程的挖掘和泥土搬运等作业,抓斗容量一般在0.5-2立方米之间。
其次,挖掘机的主要结构。
挖掘机主要包括发动机、液压系统、工作装置和行走装置等部分。
发动机提供动力给挖掘机,液压系统通过控制液压油的流动来实现挖掘机的各种工作。
工作装置包括挖斗、臂杆、回转机构和行走机构等,其中挖斗用于挖掘作业,臂杆用于控制挖斗的运动,回转机构用于实现挖掘机的回转,行走机构用于实现挖掘机的行走。
再次,挖掘机的操作技巧。
挖掘机的操作需要一定的技巧和经验。
在操作挖掘机时,应先对挖掘场地进行评估,了解地质条件和工作环境,合理选择工作装置和挖掘斗。
在挖掘作业中,要注意保持机器的稳定性,防止侧翻和倾斜。
同时,要注意挖掘时的力度,避免对机器和周围环境造成损坏。
另外,还需要掌握挖掘机的各项操作杆和按钮的功能,熟悉液压系统的工作原理和调节方法,以便灵活、准确地操作挖掘机。
最后,挖掘机的维护保养。
挖掘机的正常运行需要定期进行维护保养。
首先是机器的日常检查和清洁,包括检查机油、液压油、水等液体的位罐及油量,清理机器的内外部积尘和油污等。
其次是定期更换机器的润滑油和滤芯等易损件,保证挖掘机的液压系统的正常工作。
另外,还需要对挖掘机进行检修和大修,及时更换损坏和老化的零部件,保证挖掘机的性能和安全。
综上所述,挖掘机是一种重要的工程机械设备,在工程建设中起着重要的作用。
了解挖掘机的分类、结构、操作技巧和维护保养知识,可以更好地运用挖掘机进行工作,提高工作效率和质量。
挖掘机知识点总结

挖掘机知识点总结挖掘机是一种大型建筑机械,主要用于土方作业、挖掘和运输土石料等工程。
它以其高效、大力、灵活等特点,在建筑、市政、矿山等领域得到广泛应用。
挖掘机作为一种多功能、高效的工程机械,其技术和性能不断得到提升和改进。
下面将从挖掘机的结构、工作原理、维护保养以及应用领域等方面来对挖掘机进行详细的解析。
一、挖掘机的结构挖掘机主要由动力系统、液压系统、操作系统、工作装置、行走装置、驾驶室等多个部分组成。
1.动力系统:挖掘机的动力系统通常由柴油发动机、液压泵、油箱、散热系统等组成。
柴油发动机作为挖掘机的动力源,其功率大小直接影响到挖掘机的工作性能。
液压泵负责将柴油发动机产生的动力传递到液压系统中,从而驱动液压缸、液压马达等液压执行部件进行工作。
2.液压系统:挖掘机的液压系统主要由液压泵、液压缸、液压马达、液压管路、液压阀等组成。
液压系统通过传递液压油将动力转化为机械运动能力,实现挖掘机的各项工作功能,如起升、提升、摆动、翻转等。
3.操作系统:挖掘机的操作系统包括操纵杆、脚踏板、行走控制器、转台控制器等。
操作系统是挖掘机的控制中枢,通过操纵杆和控制器来操作挖掘机的各项功能。
4.工作装置:挖掘机的工作装置通常包括挖斗、抓斗、锤具等工作装置。
不同类型的挖掘机的工作装置也会有所不同,但其基本功能是进行挖掘、装载和卸载工作。
5.行走装置:挖掘机的行走装置通常由履带、行走马达、行走齿轮等组成。
行走装置能使挖掘机在工地上灵活移动,适应不同的工作现场要求。
6.驾驶室:挖掘机的驾驶室是挖掘机操作员的工作空间,通常包括座椅、方向盘、控制台、显示屏等设备。
操作员通过驾驶室内的各种设备来控制挖掘机的工作状态和动作。
以上就是挖掘机的基本结构,不同制造商生产的挖掘机在结构和部件上可能会有所不同,但总体上都符合上述基本结构。
二、挖掘机的工作原理挖掘机的工作原理主要是通过液压系统来实现的,其基本的工作原理是利用液体的不可压缩性和液压传动原理来实现各项工作功能。
挖掘机专题讲解资料

动力传输原理图
三一集团履带式挖掘机结构
主控制阀及回转马达+减速机
液压主油泵
挖掘机液压原理
A:变量活塞 B:高压切断阀 C:功率调节阀 aa:本泵功率控制 bb:交叉功率控制 cc:变功率控制 dd:中位负流量控制
挖掘机工作特点及对液压系统的要求
挖掘机每一作业循环包括:
挖掘:主要是铲斗和斗杆复合动作,必要时配以动臂动作。 回转:主要是动臂和回转复合动作。 卸料:主要是铲斗和斗杆复合动作,必要时配以动臂动作。 返回:回转和动臂或斗杆的复合动作。
当挖掘机陷入坑中 或其它特殊工况时, 要求挖掘机能边行 走边动工作装置 (动臂、斗杆、铲 斗、回转),实现 挖掘机的自救或 其它功能。
行走直线功能
当动臂提升与斗 杆复合动作时, 在斗杆阀前端节 流提高其负荷, 保证动臂能够提 升。
动臂提升优先
当回转与斗杆复合动作 时,通过PSP压力信号 控制SP阀右移,切断斗 杆的供油,保证回转起 动,实现回转优先。 (此时斗杆由另一油泵 供油)
发动机额定 功率:单位, 千瓦。
全液压全回转挖掘机
现今的挖掘机占绝大部分的是全液压全回 转挖掘机。液压挖掘机主要由发动机、液 压系统、工作装置、行走装置和电气控制 等部分组成 。
液压系统由液压泵、控制阀、液压缸、液 压马达、管路、油箱等组成。电气控制系 统包括监控盘、发动机控制系统、泵控制 系统、各类传感器、电磁阀等
2、按照用途分类:通用挖掘机、矿用挖掘机、船用挖掘机、特种 挖掘机等
3、按照传动方式分类:液压挖掘机和机械挖掘机
4、按照行走方式分类:履带式挖掘机和轮式挖掘机
表征挖掘机打小的主要指标
标准斗容量:单位,立方米。这是早几年 表述挖掘机大小的第一指标
《挖掘机基础知识》课件

机将继续发展,同时,新能源、新材料、
6
新技术也将在挖掘机上得到应用。
挖掘机的发展趋势
智能化:通过人工智能技术实现自动化 操作,提高工作效率
环保化:采用节能减排技术,降低对环 境的影响
轻量化:减轻机身重量,提高机动性和 灵活性
模块化:模块化设计,便于维修和更换 部件
电动化:采用电动驱动,降低噪音和污 染
安全性
定制化:根据 不同工况和需 求,提供定制
化服务
感谢您的观看
汇报人:
辅助装置包括驾驶室、空调 系统、照明系统等,为驾驶 员提供舒适的工作环境。
03 挖掘机的主要结构
动力系统
发动机:提供动力,驱动液压泵 液压泵:将发动机的机械能转化为液压能 液压马达:将液压能转化为机械能,驱动挖掘机工作装置 液压油:传递动力,润滑、冷却和密封系统
液压系统
液压马达:将液压能转换为 机械能
06
挖掘机的发展趋势与未 来展望
挖掘机的发展历程
0
19世纪初,蒸汽机驱动的挖掘机出现
1
0
20世纪50年代,液压挖掘机问世
3
0
21世纪初,智能化、自动化、环保型挖掘
5 机成为发展趋势
0
20世纪初,柴油机驱动的挖掘机开始普及
2
0
20世纪80年代,电子控制技术在挖掘机
4 上得到应用
0
未来展望:智能化、自动化、环保型挖掘
添加标题
挖掘机的工作方式还包括液压系统的控制。液压系统可以控制挖掘机的 动作,如铲斗的旋转、提升、行走和转向。
挖掘机的性能参数
● 发动机功率:决定挖掘机的动力输出 ● 挖掘力:衡量挖掘机挖掘能力的重要指标 ● 挖掘深度:挖掘机挖掘的最大深度 ● 挖掘宽度:挖掘机挖掘的最大宽度 ● 挖掘高度:挖掘机挖掘的最大高度 ● 挖掘速度:挖掘机挖掘的速度 ● 油耗:挖掘机工作时的燃油消耗量 ● 噪音:挖掘机工作时产生的噪音水平 ● 维护成本:挖掘机维护所需的费用 ● 操作舒适性:挖掘机操作时的舒适性 ● 安全性:挖掘机工作时的安全性 ● 耐用性:挖掘机的使用寿命 ● 环保性:挖掘机工作时对环境的影响 ● 智能化程度:挖掘机的自动化和智能化水平
挖掘机基础知识

挖掘机整体结构
• 挖掘机主要分为以下几个部分 一、底盘 二、平台 三、液压 四、动力 五、工作装置 六、覆盖件 七、驾驶室 八、电器(包括空调) 九、装潢 十、随机配件及工具
一、底盘
• 底盘包括:车架、支重轮、履带、回转支 承、导轮、驱动轮、行走马达、底盘布管、 中央回转头、推土装置等。 • 底盘在整机中的主要作用: (1)承重 (2)行走 (3)推土
覆盖件装配中需注意的要点
• 调整间隙均匀;
• 当出现需调整时,不能用工具直接作用在 覆盖件上,需垫上一块胶垫再调整;
• 装配时需做到轻拿轻放,不能损坏表面漆 膜。
七、驾驶室
• 驾驶室主要有两种:密封室和四柱棚
八、电器
• 电器主要部件有:喇叭、雨刮、灯、收音 机、电瓶、继电器等。
电器装配中需注意的问题
九、装潢
• 装潢即指整机外观,包括油漆和标识。
十、随机配件及工具
二、平台
• 平台是整个挖掘机的布置空间;动力装置、 液压系统、工作装置等都是布置在平台上
装配平台注意要点
• 装配面清理干净 • 注意螺栓扭矩
三、液压
• 液压部分是整个挖掘机的心脏部分,所有 挖掘的动作都是由液压部分来控制的;液 压布管一般分为先导布管和高压布管两部 分
• 液压部分主要部件有:多路阀、油箱、胶 管、接头、油源阀、先导操纵等;
底盘装配的基本流程
• 中央回转头——支重轮(防脱架)——行走 马达——驱动轮——导轮(张紧装置)—— 底盘布管——托轮——履带——回转支承— —履带张紧(打黄油)——推土装置
底盘装配中需注意的要点
• 装螺栓时需按照紧固件装配工艺守则进行; (力矩、对角) • 需检查支重轮是否能转动; • 底盘布管的正确性及密封性 • 检查驱动轮、导轮、托轮的直线度 • 装配面需除油清洁,螺孔需除油; • 自检,标记
挖掘机理论培训资料

汇报人:
日期:
目录
挖掘机基本概述挖掘机安全操作规程挖掘机维护保养知识挖掘机操作技能提升方法挖掘机在工程施工中应用案例挖掘机选购与租赁策略建议
01
CHAPTER
挖掘机基本概述
挖掘机是一种用于土方挖掘、装载和搬运等作业的工程机械。
根据行走方式,挖掘机可分为履带式挖掘机和轮胎式挖掘机;根据作业方式,可分为正铲挖掘机、反铲挖掘机、拉铲挖掘机和抓铲挖掘机。
检查挖掘机外观是否有损坏、变形、裂纹等,及时修复。
建立维护保养档案
记录挖掘机的使用情况、维护保养记录、更换零部件记录等,方便管理和查询。
检查电瓶电量、电路连接、燃油供应等,及时更换电瓶、修复电路、清洗燃油系统等。
发动机无法启动
检查液压系统的散热器、液压泵、液压马达等,及时清洗散热器、更换液压油和滤清器、修复或更换液压泵和马达等。
检查挖掘机外观
检查液压系统
检查发动机
检查操纵机构
检查液压系统的油位、油温、油管等是否正常,有无泄漏情况。
检查发动机的机油、冷却液等是否充足,有无异常情况。
检查操纵机构是否灵活可靠,有无卡滞或松动等情况。
在操作过程中,要时刻观察周围环境,确保安全距离内无人和障碍物。
观察周围环境
在操作挖掘机时,要根据实际情况合理控制速度,避免过快或过慢导致事故发生。
03
02
01
根据工程规模、工期等因素,合理配置挖掘机数量及型号。
根据工程需求配置
通过科学调度,提高挖掘机的使用效率,降低闲置时间。
提高设备利用率
对挖掘机进行定期检查和保养,确保设备处于良好状态,延长使用寿命。
定期维护保养
THANKS
感谢您的观看。
挖掘机总体知识共49页文档

1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律,就难以成功。
3、道德行为训练,不是通过语言影响 ,而是 让儿童 ห้องสมุดไป่ตู้习良 好道德 行为, 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体,养 成儿童 自觉的 纪律性 ,这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人,越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智,自知者明。胜人者有力,自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
❖ 挖掘机三种主要重量。
操作重量:带标准工作装置、司机、加满燃油; 运输重量:不含司机、含10%燃油; 主机重量:不含工作装置。
§3-2 发动机功率?
❖ 发动机功率是挖掘机三个主参数(操作重量,发动机功 率,斗容)之一。
❖ 总功率 SAE J1995(gross horsepower)
指在没有消耗功率附件,如消音器、风扇、交流发电机及空气滤 清器的情况下,在发动机飞轮上测得的输出功率。
§1-4 挖掘机分类
连续作业式 斗轮式 (多斗)
挖
掘
机
机械式
周期作业式 (单斗)
液压式
电铲
履带式 轮胎式 汽车式 步履式
正铲
反铲
抓斗
起重 … …
§1-4 挖掘机分类
斗轮式
连续作业式挖掘机
§1-4 挖掘机分类
机械式单斗挖掘机
§1-4 挖掘机分类
单斗液压挖掘机
§1-4 挖掘机按机重分类
微型挖掘机:
§3-5 工作范围
§3-12 提升能力
§3-6 运输尺寸
§3-13 生产率
§3-7 回转速度和扭矩
§3-1 操作重量
❖ 操作重量是挖掘机三个主参数(操作重量,发动机功 率,斗容)之一。
❖ 操作重量决定了挖掘机的级别,决定了挖掘机挖掘力 的上限。
如果挖掘力超过这个极限,在反铲的情况下,挖掘机将打滑,并 被向前拉动,这非常危险。在正铲情况下,挖掘机将向后打滑。 挖掘力≦ 工作重量 :地面和履带间的附着力系数
§2-3 液压挖掘机工作特点
❖ 多自由度作业机械。 ❖ 利用杠杆原理,液压缸推动动臂、斗杆和铲斗产生各构
件之间的相对旋转运动,从而实现人为控制的挖掘和卸 料动作; ❖ 上部回转平台绕垂直轴旋转; ❖ 远距离悬臂挖掘和卸料; ❖ 靠履带转移或移动整机的工作掌子面。
§2-4 相关知识
❖ 土的切削是个很复杂的过程。土在楔型刀具的压力作 用下受到挤压和剪切而开始变形,土体的原始结构被 破坏,土块或土层便被切离。
整机重量≤ 6t
小型挖掘机: 6t <整机重量≤ 13t
中型挖掘机: 13t <整机重量≤ 40t
大型挖掘机: 40t <整机重量≤ 100t
特大型挖掘机:100t <整机重量
§2 基本结构和特点
§2-1 履带式挖掘机基本结构 §2-2 液压挖掘机工作原理 §2-3 液压挖掘机工作特点 §2-4 相关知识
工程机械第二讲 挖掘机
主讲:钟雯
主要内容
§1 概述 §2 基本结构和特点 §3 挖掘机的主要参数 §4 工作装置 §5 回转机构 §6 行走装置 §7 液压系统 §8 整机平衡及稳定性
§1 概述
§1-1 挖掘机概述 §1-2 挖掘机简史 §1-3 挖掘机之最 §1-4 挖掘机分类
§1-1 挖掘机概述
❖ 合理地设计切削装置的形状如斗齿的切削角度,铲斗 的宽度,铲斗的形状等可以减小切削阻力。
❖ 只有主动挖掘力大于切削阻力时才能完成挖掘。
§3 挖掘机的主要参数
§3-1 操作重量
§3-8 行走速度和牵引力
§3-2 发动机功率
§3-9 爬坡能力
§3-3 斗容
§3-10 接地比压
§3-4 挖掘力
§3-11 噪音
❖ 净功率 SAE J1349;ISO 9249(net horsepower)
A、指在装有全部消耗功率附件,如消音器、风扇、发电机及空气 滤清器的情况下,在发动机飞轮上测得的输出功率。(GB,VOLVO) B、指在装有发动机运行必须的消耗功率附件,一般为风扇的情况 下,在发动机飞轮上测得的输出功率。(ISO)
§3-3 斗容
❖ 斗容是挖掘机三个主参数(操作重量,发动机功率, 斗容)之一。
❖ 斗容一般分为堆装和平装两种,挖掘机常用标定斗容 为堆装。
❖ 铲斗堆装容量有两种计算标准。
§1-2 挖掘机简史
❖ 第一台手动挖掘机问世至今已有130多年的历史。期间 经历了由蒸汽驱动到电力驱动和内燃机驱动的回转挖 掘机、应用机电液一体化技术的全自动液压挖掘机的 逐步发展过程。
❖ 由于液压技术的应用,20世纪40年代有了在拖拉机上 配装液压反铲的悬挂式挖掘机。
❖ 20世纪50年代初期和中期相继研制出拖式全回转液压 挖掘机和履带式全液压挖掘机。
§2-1 履带式挖掘机的基本结构
工作装置 行走装置
上部机构
§2-1 履带式挖掘机的基本结构发动机系统Fra bibliotek液压系统
驾驶室
覆盖件
电气系统
回转平台
§2-1 履带式挖掘机的基本结构
履带
回转支承
拖链轮
驱动轮
引导轮
张紧装置
行走架
支重轮
§2-1 履带式挖掘机的基本结构
斗杆 铲斗油缸
摇杆 连杆 铲斗
斗杆油缸 动臂 动臂油缸
§1-3 挖掘机之最
❖ 最 大 的 挖 掘 机 : 美 国 马 利 昂 公 司 生 产 的 斗 容 量 50150m3剥离用挖掘机,B-E(布比赛路斯-伊利)公司生 产的斗容量168.2m3的步行式拉铲挖掘机。
❖ 最小的挖掘机:(研究阶段)日本正在研究进入人体 血管的医用挖掘机。
❖ 生产历史最悠久的国家:美国 ❖ 最早采用液压技术的国家:德国 ❖ 发展最快的国家:日本 ❖ 需求增长最快的国家:中国
❖ 土被切削时,在刀具上产生三种力:土的原始结构破 坏时所产生的阻力;土的内摩擦力;土与刀具之间的 摩擦力。我们把这三种力叫做切削阻力。
§2-4 相关知识
❖ 切削阻力是变化的。随土的性质如粘性、干性、含水 量、砂石量变化,又随刀具和铲斗的形状而变化,还 随切入厚度和切入过程而变化。
❖ 切削阻力一般用实验方法获得,也可以按经验公式计 算。
§1-2 挖掘机简史
❖ 从20世纪60年代中期起,液压挖掘机进入推广和蓬勃 发展阶段,各国挖掘机制造厂和品种增加很快,产量 已达挖掘机总产量的80%以上。
❖ 20世纪70年代起,液压挖掘机广泛采用高压变量系统, 向高速、高压、大功率发展,产量占挖掘机总产量的 90%以上。
❖ 目前液压挖掘机产量已几乎占挖掘机总产量的100%。
