MBR污水处理工艺设计方案设计
MBR膜污水处理设计方案
第一章、工程概况
1、工程简介
2、项目名称
第二章、设计依据、设计原则、设计范围
1、设计依据
2、设计原则
ቤተ መጻሕፍቲ ባይዱ3、设计范围
第三章、污水来源、水量、水质、排水标准及设计规模
第四章、设计处理工艺
1、工艺选择
2、工艺流程
3、工艺说明
4、工艺实施
5、工艺特点
第五章、生活污水处理设备及技术参数
第六章、主要设备、建筑一览表
格栅井设置钢筋砼结构，粗细格栅采用一道人工格栅，人工清理装入杂物箱内定期清运。设置人工格栅，具有结构简单，操作强度低的特点。
该池设计为钢砼结构。
设置目的：
沉砂调节池内设置潜污泵，经均量，均质的污水提升至后级处理。
设计特点：
潜污泵设计自动耦合装置并带液位控制，且采用无堵塞撕裂杂物泵。
mbr污水处理工艺设计
MBR污水处理工艺简介一、工艺简介在污水处理，水资源再利用领域，MBR又称膜生物反应器(Membrane Bio-Reactor),是一种由活性污泥法与MBR膜图片膜分离技术相结合的新型水处理技术。
膜的种类繁多,按分离机理进行分类,有反应膜、离子交换膜、渗透膜等;按膜的性质分类,有天然膜(生物膜)和合成膜(有机膜和无机膜) ;按膜的结构型式分类,有平板型、管型、螺旋型及中空纤维型等。
二、工艺的组成膜- 生物反应器主要由膜分离组件及生物反应器两部分组成。
通常提到的膜 - 生物反应器实际上是三类反应器的总称: ①曝气膜 - 生物反应器(Aeration Membrane Bioreactor, AMBR) ; ②萃取膜 - 生物反应器( ExtractiveMembrane Bioreactor, EMBR );③固液分离型膜 - 生物反应器( Solid/Liquid SeparationMembrane Bioreactor, SLSMBR, 简称 MBR )。
1、曝气膜-生物反应器曝气膜 -生物反应器最早见于 Cote.P 等 1988年报道，采用透气性致密膜(如硅橡胶膜)或微孔膜(如疏水性聚合膜)，以板式或中空纤维式组件，在保持气体分压低于泡点( Bubble Point)情况下，可实现向生物反应器的无泡曝气。
该工艺的特点是提高了接触时间和传氧效率，有利于曝气工艺的控制，不受传统曝气中气泡大小和停留时间的因素的影响。
如图 [1] 所示。
2、折叠萃取膜-生物反应器萃取膜 - 生物反应器又称为 EMBR (Extractive Membrane Bioreactor)。
因为高酸碱度或对生物有毒物质的存在，某些工业废水不宜采用与微生物直接接触的方法处理;当废水中含挥发性有毒物质时，若采用传统的好氧生物处理过程，污染物容易随曝气气流挥发，发生气提现象，不仅处理效果很不稳定，还会造成大气污染。
为了解决这些技术难题，英国学者 Livingston研究开发了 EMB 。
mbr膜处理污水方案
mbr膜处理污水方案膜生物反应器（MBR）是一种集污水处理和膜分离技术于一体的先进处理技术。
下面是关于MBR膜处理污水的方案：1. 工艺流程：MBR膜处理污水的基本流程包括预处理、生物反应器和膜分离三个部分。
预处理阶段包括格栅过滤、沉淀或气浮等工艺，用于去除大颗粒杂质和悬浮物。
生物反应器阶段是污水通过生物降解消化污染物，在这个过程中污水中的有机物被微生物降解成无机物。
最后，通过膜分离阶段，利用微孔膜进行物理过滤，将微生物和悬浮物截留在膜表面，得到净化后的水。
2. 膜选型：选择适合的膜材料和膜类型非常重要。
常用的膜材料包括聚酯、聚砜和聚酚等。
根据要求的净水指标和处理规模，可以选择中空纤维膜、平板膜或螺旋藻膜等不同类型的膜。
3. 控制系统：MBR膜处理污水需要确保合适的运行和稳定性。
控制系统应该包括自动监测、报警和调节功能，以便根据进水水质和流量调整操作参数，保证系统的稳定和高效。
4. 膜清洗：随着运行时间的增加，膜表面会积累微生物和颗粒物，影响操作效果，因此需要定期进行膜清洗。
常用的清洗方法包括化学清洗和物理清洗，可以使用酸碱溶液、氧化剂或超声波等方法进行清洗。
5. 气体携带现象控制：在MBR膜处理过程中，气体携带现象（MEMBRANE BIOFILM CARRIER）是一个常见的问题。
通过适当的控制进气量和控制器喷气装置的位置，可以减少或避免气体携带现象的发生。
通过以上方案，可以实现MBR膜处理污水的高效、稳定和可靠运行，达到出水达标排放的要求。
同时，MBR膜处理污水技术还具有占地面积小、对环境友好等优点，因此在污水处理领域有较广泛的应用前景。
mbr膜处理污水方案
mbr膜处理污水方案
发布时间：2020-7-24 17:30 江西达安环保科技有限公司
（1）能高效地进行固液分离，将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开。
分离工艺简单，占地面积小，出水水质好，[3]一般不须经三级处理即可回用。
（2）可使生物处理单元内生物量维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大的缩短，生物反应器的占地面积相应减少。
（3）由于可防止各种微生物菌群的流失，有利于生长速度缓慢的细菌（硝化细菌等）的生长，从而使系统中各种代谢过程顺利进行。
（4）使一些大分子难降解有机物的停留时间变长，有利于它们的分解。
（5）mbr膜处理污水方案与其它的过滤分离技术一样，在长期的运转过程中，膜作为一种过滤介质堵塞，膜的通过水量运转时间而逐渐下降有效的反冲洗和化学清洗可减缓膜通量的下降，维持MBR系统的有效使用寿命。
（6）mbr膜处理污水方案应用在城市污水处理中，由于其工艺简单，操作方便，可以实现全自动运行管理。
原水→格栅→调节池→提升泵→生物反应器→循环泵→膜组件→消毒装置→中水贮池→中水用水系统。
MBR工艺污水处理详细设计方案
MBR工艺污水处理详细设计方案首先，在MBR工艺中，关键设备是活性污泥生物反应器和膜分离器。
活性污泥生物反应器中，需加入适量的污泥和氧气，以实现有机物的降解和污染物的去除。
膜分离器则起到过滤作用，将活性污泥和清水分离，使污泥富集在反应器中，得到更高质量的出水。
其次，设计方案应包括进水处理、活性污泥生物反应器和膜分离器的具体参数设置以及出水处理等环节。
进水处理环节主要包括预处理和进水泵站。
预处理环节可以采用物理化学方法，如格栅、砂沉淀池等，用于去除大颗粒悬浮物和沉淀物。
进水泵站主要起到将进水抽送到活性污泥生物反应器的作用。
活性污泥生物反应器设计方案需要考虑进水量、反应容积和曝气量等参数。
进水量应根据实际情况确定，反应容积一般按照水力停留时间来计算，一般为6-12小时。
曝气量根据反应器内生物需氧量来确定，一般为0.5-1.0kgO2/(m3·d)。
膜分离器设计方案需要考虑膜面积和通量等参数。
膜面积一般按照每立方米活性污泥生物反应器的体积来计算，一般为10-20m2/m3、通量一般为10-20L/(m2·h)，通过调节通量可以实现较好的膜通量和污水的处理效果。
出水处理方案主要包括余氯消毒和pH调节。
余氯消毒能够有效地杀灭水中的细菌和病毒，提高出水的卫生质量。
pH调节可以采用加碱、加酸等方式来调节出水的pH值，以确保其符合排放标准。
此外，MBR工艺还需要考虑系统的运行控制和维护管理。
运行控制主要包括监测污水进水量、活性污泥浓度、曝气量等参数，以及调节操作条件来保证系统的正常运行。
维护管理包括定期的膜清洗、污泥搅拌、膜的更换等，以延长系统的使用寿命和保证处理效果。
总之，MBR工艺污水处理的详细设计方案涉及到进水处理、活性污泥生物反应器、膜分离器和出水处理等环节。
设计方案的合理性和科学性对于保证系统的正常运行和处理效果具有重要意义。

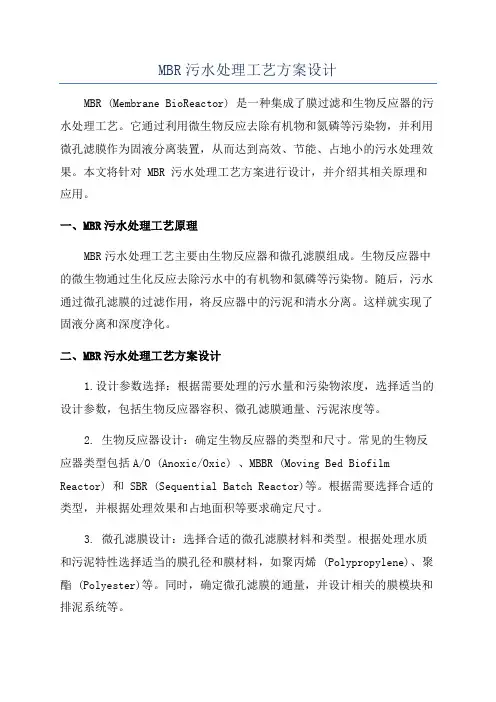

MBR污水处理工艺方案设计
MBR污水处理工艺方案设计MBR (Membrane BioReactor) 是一种集成了膜过滤和生物反应器的污水处理工艺。
它通过利用微生物反应去除有机物和氮磷等污染物，并利用微孔滤膜作为固液分离装置，从而达到高效、节能、占地小的污水处理效果。
本文将针对 MBR 污水处理工艺方案进行设计，并介绍其相关原理和应用。
一、MBR污水处理工艺原理MBR污水处理工艺主要由生物反应器和微孔滤膜组成。
生物反应器中的微生物通过生化反应去除污水中的有机物和氮磷等污染物。
随后，污水通过微孔滤膜的过滤作用，将反应器中的污泥和清水分离。
这样就实现了固液分离和深度净化。
二、MBR污水处理工艺方案设计1.设计参数选择：根据需要处理的污水量和污染物浓度，选择适当的设计参数，包括生物反应器容积、微孔滤膜通量、污泥浓度等。
2. 生物反应器设计：确定生物反应器的类型和尺寸。
常见的生物反应器类型包括A/O (Anoxic/Oxic) 、MBBR (Moving Bed Biofilm Reactor) 和 SBR (Sequential Batch Reactor)等。
根据需要选择合适的类型，并根据处理效果和占地面积等要求确定尺寸。
3. 微孔滤膜设计：选择合适的微孔滤膜材料和类型。
根据处理水质和污泥特性选择适当的膜孔径和膜材料，如聚丙烯 (Polypropylene)、聚酯 (Polyester)等。
同时，确定微孔滤膜的通量，并设计相关的膜模块和排泥系统等。
4.污泥处理：设计合适的污泥处理方案。
MBR污水处理过程中会产生大量污泥，需要进行适当的处理。
常见的污泥处理方法包括厌氧消化、压榨脱水、焚烧等。
5.控制系统设计：设计合理的自动控制系统。
通过测量和监测污水的水质、流量、PH值等参数，实现自动控制和调节，保证系统稳定运行和高效处理。
三、MBR污水处理工艺方案应用MBR污水处理工艺适用于各种规模和类型的污水处理项目。
它广泛应用于城市污水处理厂、工业废水处理厂、农村污水处理站等。
MBR污水处理工艺方案设计
MBR污水处理工艺方案设计1000字MBR污水处理工艺方案是一种先进的污水处理工艺，该工艺可有效地去除水中的有机物、氮、磷等有害物质，达到排放标准。
具有占地面积小、处理效果高、出水质量好等优点。
下面就MBR污水处理工艺方案设计进行1000字详细阐述。
一、工艺流程MBR污水处理工艺采用反渗透膜处理和生物膜反应器处理方式，主要流程包括：初级处理、生物反应器、污泥预处理、MBR反渗透污水处理、余氯消毒五个步骤。
1、初级处理：主要是对进口污水进行集合、格栅、沉砂、去流油等预处理，以便后续的处理能够顺利开展。
2、生物反应器：此步骤主要采用好氧生物处理技术，把有机物转化成为CO2和H2O等无害物质，减少有机负荷，使后续膜处理的运行更稳定。
3、污泥预处理：当生物反应器处理排放液的污泥出现过多时，对其进行预处理以在后续处理中减少对MBR反渗透污水处理的影响。
4、MBR反渗透污水处理：同时采用生物反应器和MBR膜储存单位处理，有效地去除有机物、氮、磷等有害物质，并确保出水达到国家排放标准。
5、余氯消毒：处理出的水经过余氯消毒、消毒后最终排出，以确保排放液不再存在任何微生物。
二、工艺参数1、MBR膜过滤通量：10m3/(m2·d)2、MBR膜标准管径：1.2m3、膜池深度：约2 ~ 3米4、MBR反应器进水流量：10立方米/小时5、MBR反应器出水流量：9.9立方米/小时6、生物膜反应器反应温度：20-35℃7、生物膜反应器水力停留时间：6小时三、工艺设施1、污水泵2、初级处理设备(Data.Sheet3)3、生物反应器(Data.Sheet4)4、MBR反污泥污水处理设备(Data.Sheet5)5、余氯消毒器(Data.Sheet6)6、控制系统四、操作流程1、启动MBR污水处理工艺，开启污水泵，引导污水进入初级处理装置;2、初步处理冲洗掉进入集合箱的大水泥块、固体垃圾及其他杂物，使得污水流向格栅进行固体淘汰;3、污水向沉砂池内流动，轻松淘汰污水中的砂和石头;4、净化后的污水经过转运，进入生物氧化池，获得进一步的净化处理;5、在控制系统的指导下，操作员可以控制污泥浓度，以及氧量的实时补给;6、在多孔膜的滤膜过程中，过滤污水可以被完全处理，获得回收水源;7、消毒器可以在适当的时候添加适当的消毒剂，以达到需要的消毒效果;8、最终过滤后的水在经过紫外线等消毒处理之后，可以通过水泵排出。
mbr技术方案
mbr技术方案MBR技术（膜生物反应器技术）是一种高级的水处理技术，在各种污水处理场景中得到广泛应用。
本文将详细介绍MBR技术的原理、工艺流程以及其在环境保护领域的应用。
一、MBR技术的原理MBR技术采用了物理隔膜（半透膜）和生物活性污泥相结合的处理方式，以实现高效的水体净化和废水处理。
其原理主要包括以下三个方面：1. 生物反应器：通过将生物活性污泥引入反应器中，利用微生物的生物降解能力将废水中的有机物质分解为无机物质。
2. 膜分离：膜的作用类似于过滤器，可以阻止生物污泥和固体颗粒通过，从而实现废水的固液分离和水的净化。
3. 气提效应：通过向反应器注入微小的气泡，既能提供微生物所需的氧气，又能诱发液体的搅动，促进生物活性污泥的生长和代谢，提高废水的处理效果。
二、MBR技术的工艺流程MBR技术的工艺流程主要包括预处理、生物反应器和膜系统三个环节。
1. 预处理：首先，废水经过预处理，去除较大的杂质和固体颗粒，避免对后续的处理设备造成损害。
2. 生物反应器：废水进入生物反应器，生物活性污泥分解有机物质，同时通过气提效应提供充足的氧气，促进微生物代谢，达到高效的废水处理效果。
3. 膜系统：最后，经过生物反应器处理后的废水进入膜系统，通过膜的过滤和分离作用，实现废水中的悬浮固体、微生物和颗粒物质与水的彻底分离，从而得到高质量的净水。
三、MBR技术在环境保护领域的应用MBR技术由于其高效、稳定的污水处理效果，被广泛应用于多个领域，其中包括以下几个方面：1. 城市污水处理：MBR技术可以有效地处理城市污水，去除其中的有机物质、重金属离子等有害物质，使排放水质达到国家标准要求，实现城市水环境的健康保护。
2. 工业废水处理：许多工业生产过程中会产生大量的废水，其中含有有机物质、高浓度的重金属等污染物。
MBR技术能够有效处理这些废水，降低对环境的影响，提高生产过程的可持续性。
3. 农村污水治理：MBR技术适用于农村地区的污水处理，可以解决农村生活废水和农田排水的处理问题，显著改善农村水环境，促进农村可持续发展。
吨生活污水MBR方案
吨生活污水MBR方案
一、方案简介
本方案是针对吨生活污水处理而设计的基于膜生物反应器（MBR）技术的方案，旨在达到国家《城镇污水处理厂污染物排放标准》（GB18918-2002）一级排放标准，为城市生活污水的处理提供科学
的技术支持。
方案设计的处理规模为一吨生活污水。
二、工艺流程
该处理工艺包括粗格栅、细格栅、沉淀池、生物反应器、MBR
膜反洗水蓄积池、设备间输送管道、配电控制系统等部分。
1. 粗格栅：将污水中的固体和沉淀物过滤出去；
2. 细格栅：进一步过滤出污水中的细小杂物和悬浮物；
3. 沉淀池：将污水中的悬浮物和生化污泥进行沉淀；
4. 生物反应器：将沉淀池中的污水进行生物处理，以去除残留
的有机物和氮磷等化学物质；
5. MBR膜反洗水蓄积池：存储膜反洗水及产生的浓缩液，以减
少系统中的水浪费；
6. 设备间输送管道：将所有设备连接成整体，方便操作；
7. 配电控制系统：对整个处理系统的运行进行监测和控制。
三、设备选型。
MBR工艺设计计算
MBR工艺设计计算中空纤维膜是一种具有多孔结构的膜材料，广泛应用于分离、浓缩等领域。
在MBR工艺中，中空纤维膜常用于污水处理中的固液分离环节。
本文将介绍中空纤维膜的工艺设计及相关计算。
一、中空纤维膜的工艺设计中空纤维膜的工艺设计包括以下几个主要步骤：1.选择膜材料和孔径：选择适合的中空纤维膜材料，常见的有聚酯、聚乙烯、聚丙烯等。
根据处理对象的颗粒大小，选择合适的孔径大小，一般为0.1-2微米。
2.确定膜面积：根据处理的污水流量和中空纤维膜的通量要求，计算出所需的膜面积。
其中，通量是指通过单位面积膜的液体流量，通常为10-30L/(m2·h)。
3.设计膜组件：根据膜面积和使用要求，设计中空纤维膜的组件，包括中空纤维膜的数量、长度和直径等参数。
一般情况下，中空纤维膜的长度为0.5-2.5米，直径为0.6-2毫米。
4.确定操作条件：根据中空纤维膜的特性和操作要求，确定一些重要的操作条件，如进水流量、污水浓度、膜的通量和膜的清洗周期等。
这些条件会影响到中空纤维膜的使用寿命和处理效果。
二、中空纤维膜的相关计算1.膜面积计算：膜面积=设计通量×设计流量/通量其中，设计通量单位为L/(m2·h)，设计流量单位为L/h，通量单位为L/(m2·h)。
2.膜组件设计：中空纤维膜的数量=膜面积/膜包体积膜包体积=π×(中空纤维膜直径/2)2×中空纤维膜长度其中，中空纤维膜的直径单位为毫米，中空纤维膜的长度单位为米。
以上为中空纤维膜的工艺设计及相关计算的一般步骤和原理，实际应用时还需要根据具体情况进行调整和优化。
此外，对于中空纤维膜的清洗和维护也是工艺设计的重要内容，可以通过适当的清洗剂和周期性的清洗操作来延长中空纤维膜的使用寿命和维持其性能。
2. Qiao, S., Lv, T., Chen, Z. L., Xiao, K. C., & Guo, W. (2024). Performance evaluation and membrane fouling analysis of a submerged anaerobic membrane bioreactor treating synthetic phenolic wastewater. Bioresource Technology, 161, 118-125.。
MBR处理生活污水设计
第二章方案确定2.1设计原始资料2.1.1水质情况某市，设计水量为Q=10000m 3/d,设计原水水质如表2-1所示:原水水质表9-1污水经过处理后，主要污染物指标要求达到我国《城镇污水处理厂污染物排放标准》GB18918-2002中规定的一级A标准。
具体水质数据如表9-2所示：MBR工艺对COD、BOD、SS、NH3-N的去除效率应分别在90%、93%、95% 及90%以上。
本设计采用MBR工艺可以满足出水要求，由于MBR工艺要求SS < 150mg/L,对原水要进行预处理。
2.1.2水量情况设计污水量：10000m 3/d总变化系数：K取1.57设计最大流量：Q=0,182m 3/s2.2生活污水的处理工艺根据本设计的处理要求，提出如下三种方案2.2.1氧化沟工艺氧化沟具有独特的水力流动特点，有利于活性污泥的生物絮凝作用，而且可以将其工作区分为富氧区、缺氧区，用以进行消化和反消化作用，取得脱氮的效果。
不使用初沉池，有机性悬浮物在氧化沟内能达到好氧稳定的程度。
只有曝气器和池中的推进器维持沟内的正常运行，电耗较小，运行费用低。
脱氮效果还能进一步提高。
因为脱氮效果的好坏很大一部分决定于内循环量，要提高脱氮效 果势必要增加内循环量。
而氧化沟的内循环量从理论上说可以是不受限制的， 从而氧化沟具有较大的脱氮能力。
缺点是存在污泥膨胀问题。
当废水中的碳水化合物较多，N 、P 量不平衡，p H 值偏低，氧化沟中的污泥负荷过高，溶解氧 浓度不足，排泥不畅等易引发丝状菌性污泥膨胀。
且占地面积大。
该工艺流程图如图2-1所示：泥饼外运►图2-1氧化沟工艺流程图222 A 2O 法（厌氧-缺氧-好氧法）处理前设置格栅，用以截留较大的悬浮物或漂浮物，如纤维、碎皮。
毛发。
木屑、 果皮、蔬菜。
塑料等一些在生活中易产生的较大污染物，以便减轻后续处理构筑物的处理负荷，并使之正常运行。
污水用提升泵房被提升至沉砂池， 来去除比重 较大的无机颗粒，如泥沙煤渣等。
mbr平板膜污水处理方案
50t/d生活污水处理**蓝**净化设备**2008年7月10日目录一、工程概述1二、工程设计依据1三、工程设计原则1四、设计、施工范围及服务24.1设计范围24.2施工范围及服务2五、设计参数2六、主处理工艺说明36.136.2脱氮工艺36.3膜生物反应器<MBR>工艺36.4除臭工艺4七、工艺流程57.1流程图57.2处理构筑物、设备的作用67.3主要处理单元及设备6八、电气自控9九、运行班制及人员安排109.1人员编制109.2主要管理设施109.3运行的技术管理109.4检修和维护109.5事故或故障处理措施11十、主要构筑物、设备11十一、运行成本12十二、处理效果、效益分析14 12.1处理效果分析1412.2环境效益和影响分析14十三、售后服务及设备保修14目的14售后服务15保修、服务15回访的形式15十四、报价16一、工程概述根据贵公司提供的200人产生的生活污水约50m3/d.现建设污水处理站,使污水经处理达标后作为中水回用.这样,既满足了环境保护的要求,又保护了水环境,消除了污染.二、工程设计依据1、中华人民**国《城市污水再生利用城市杂用水水质》<GB18920-2002>；2、给水排水工程和废水处理工程建设有关技术规范；3、《室外排水设计规范》<97年版>[GBJ 14-87]4、《通用用电设备配电设计规范》[GB50055-93]5、《电力装置的继电保护和自动装置设计规范》[GB50062-92]6、《给水排水工程钢筋混凝土水池结构设计规程》[SH3076-1996]7、《给水排水工程构筑物结构设计规范》[GB50069-2002]8、《工业企业界噪声标准》[GB 12348-1990]上述规范如有更新,以最新的国家标准及规范为准.三、工程设计原则1、本方案严格执行国家有关环境保护的各项规定.2、采用先进污水处理工艺,确保处理出水的各项指标达到设计要求.通过环保部门验收.3、考虑自动化控制,以便于工人操作,简化管理和减轻工人的劳动强度.4、设计时充分考虑污水处理系统配套设备的减振、降噪、除臭设施,从而避免对环境造成二次污染.5、污水处理过程中产生的少量剩余污泥定期由外协单位清出外运.四、设计、施工范围及服务4.1设计范围本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容.4.2 施工范围及服务a、污水处理系统的设计、施工；b、污水处理设备及设备内的配件均由我公司负责提供.c、我公司负责污水处理站内的全部安装工作.包括污水处理设备内的电器接线.d、我公司负责污水处理设备的调试,直至合格.e、我公司免费培训操作人员,协同编制操作规程,同时做有关运行记录.为今后的设备维护、保养,提供有力的技术保障.五、设计参数污水水量、水质及排放标淮1、水量按照每人每天排水量为250L/人·d计算污水水量为：Q = 50m3/d每小时设计处理量：q=2.5m3/h2、进出水水质因未提供废水水质情况,进水水质按照经验值确定.出水水质执行《城市污水再生利用城市杂用水水质》<GB18920-2002>标准.六、主处理工艺说明6.16.2 脱氮工艺本工程采用改良的A/O工艺进行脱氮处理.利用膜生物反应器代替O段,更结合了生物膜法脱氮的优点.膜生物反应器内可形成同步硝化反硝化的作用.由于污泥浓度高,污泥颗粒大.在污泥颗粒内部微环境造成一定的缺氧区,使得生物反应器的微生物可进行一定程度的反硝化脱氮；膜生物反应器具有传统工艺所难以达到的高负荷,具有高效的去除含碳有机物和脱氮的功能.膜生物反应器进行定期排泥,因排泥间隔时间较长,所含的NO3-N浓度较高.通过污泥回流和污泥池混合液回流为缺氧池提供足够数量的微生物,并使缺氧池得到一定量的硝酸盐.污水在缺氧阶段,通过厌氧、兼氧菌的作用,NO3-N浓度由于反硝化作用而大幅下降,同时由于在反硝化过程中利用了碳源有机物,污水的COD和BOD5均有所下降；一部分NH4-N被用来进行细菌的微生物合成.6.3膜生物反应器<MBR> 工艺MBR是一种将高效膜分离技术与传统活性污泥法相结合的新型高效污水处理工艺,它用具有独特结构的浸没式膜组件置于曝气池中,经过好氧曝气和生物处理后的水,由泵通过滤膜过滤后抽出.它与传统污水处理方法具有很大区别,取代了传统生化工艺中二沉池和三级处理工艺.由于膜的存在大大提高了系统固液分离的能力,从而使系统出水水质和容积负荷都得到大幅度提高,出水可达到杂用水标准,经后续处理后可达到景观用水标准.由于膜的过滤作用,微生物被完全截留在生物反应器中,实现了水力停留时间与活性污泥泥龄的彻底分离,消除了传统活性污泥法中污泥膨胀问题.膜生物反应器具有对污染物去除效率高、硝化能力强,可同时进行硝化、反硝化、脱氮效果好、出水水质稳定、剩余污泥产量低、设备紧凑、操作简单等优点.目前广泛应用于生活污水和各种可生化工业废水的处理及回用中.MBR工艺优点：a、处理水质优良、出水稳定、SS<3mg/L、同时可截留水中的细菌和大肠杆菌.b、由于污泥泥龄长,从而可以大大提高难降解有机物的去除率.c、可以在高容积负荷、低污泥负荷、长泥龄条件下运行,产生剩余污泥量少,从而降低了污泥处理设施的费用.d、设备高度集成,占地面积小,自动化程度高、易于维护管理.本项目采用最新品种膜——平板膜,其优点：a.浸没放置,膜组件稳定置放于反应池中；b.低压〕抽吸或重力〔出水,系统工作压力小,电耗低；c.气液两相流扰动；d.长时间稳定运行；e.膜不易污染、膜清洗频率低、清洗操作方便；膜片可单张更换.6.4 除臭工艺为消除设备运行中如果产生的异味,保持学院内环境,本工程考虑除臭工艺.考虑到运行费用、操作、效果等方面,选择生物除臭法.由穿孔管构成的空气分布系统位于生物土壤底部,收集的臭气缓慢的在土壤介质中扩散,向上穿过土壤介质,并暂时的吸附在载体表面或吸附在微生物表面,或吸附在薄膜水层中,然后臭气被微生物吸收,参与微生物代谢,臭气被转化成CO 2和H 2O.土壤扩散层由粗、细石子及黄沙组成,可以使臭气均匀分布.七、 工艺流程7.1流程图流程说明：污水通过污水管网汇集到污水处理站,流经机械格栅,机械格栅自动捞除大颗粒的悬浮物及杂质；后流入污水调节池内,在调节池内进行水质、水量调节,由污水提升泵将污水提升至缺氧.污水在缺氧池内与回流和混合液混合,经过反硝化处理.然后进入MBR 反应池.MBR 反应池内装沉浸式平片膜,反应池中的微生物将污水中的可生化污染物进行降解.膜单元部分主要用于固液分离,微生物固体可有效地被截留在反应器中,保证了出水水质的稳定,并有效提高反应器中污泥浓度.MBR 池中的污泥一部分排入污泥消化池,一部分回流入缺氧池,为缺氧段提供硝酸盐,达到脱氮的目的.MBR 反应池出水可直接进入清水池,投加消毒剂进行消毒杀死毒菌,并去除色度,各项水质指标达标后,停留或直接打入中水管网进行回用.污水 污泥 药剂 空气污泥收集到污泥池,消化后机械掏挖外运.上清液回流入调节池.7.2 处理构筑物、设备的作用1、机械格栅污水中含有较大颗粒和悬浮杂质,为保护处理系统设备正常运行、防止管路堵塞,池内设置机械格栅1台,对颗粒和悬浮杂质进行有效拦截,经过机械格栅拦截后的污水自流入调节池.2、调节池用于调节污水水量和均匀水质,以提高系统的抗冲击性能,配污水提升泵,由液位计自动控制水泵的启闭,将污水提升到缺氧池.3、缺氧池缺氧池有两个功能：首先是反硝化以获得不含硝酸盐的污泥进而提高好氧池的释磷效率,其次是利用好氧池中的硝酸盐来除磷.具有良好的脱氮功能.4、膜生物反应器<MBR>膜生物反应器,具有一种独特结构的浸入平片式膜反应器,它设置于曝气池内,经过好氧曝气和生物处理后的水经过滤膜过滤由泵抽出进入回用清水池,由于它的出水不受污泥沉降条件的影响,可使池内保持高容积负荷、长泥龄的条件下运行,这样大大提高生物氧化的工艺条件,提高了有机物降解效率,同时省去了二沉池,达到出水优良,稳定的效果.5、清水池在清水池中对MBR出水进行消毒.清水池也起到了存储回用水作用.6、污泥浓缩池存放剩余污泥,对污泥进行消化.7.3主要处理单元及设备1、格栅井尺寸 0.9m×0.6m×2.0m结构钢砼配B-300栅除污机1台B300格栅除污耙齿栅1mm,设备宽度300mm,耙齿不锈钢.2、调节池尺寸 4.3m×2.0m×3.0m有效容积 20m3停留时间 8.0h结构钢砼潜污泵2台<一用一备>型号：型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW,带自耦装置GAK-80,将污水提升到反应池.4、一体式污水处理装置4.1 缺氧池反应池尺寸 2.0m×2.4m×2.5m反硝化速率 0.05kgNO-N/〕kgMLVSS·d〔3有效容积 10m3停留时间 4.0h潜水搅拌机1台型号：Q1.5/8-400/3-740,功率1.5kW,推力600N4.2 MBR反应池反应池尺寸 2.5m×2.4m×2.5m总有效容积 12.5m3停留时间 5.0h混合液回流比 100％污泥泵1台型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW,带自耦装置GAK-80,用作将剩余污泥排入污泥池.间歇工作.混合液回流泵1台型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW,带自耦装置GAK-80,用作将剩余污泥排入污泥池.4.3污泥池污泥池尺寸 1.2m×1.0m×2.5m有效容积 2.5m3上清液自流入调节池.经消化后的污泥体积能够约为原来的50％以下,所以仅需间隔一段时间进行机械掏挖.4.4清水池尺寸 1.2m×1.0m×2.5m有效容积 2.5m3停留时间 1h储存回用水.清水泵2台<1用1备>型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW.4.5 设备房尺寸 3.5m×2.4m×2.5m有效面积 8.4m24.6 MBR膜组件数量 2组每组膜面积70m2,组件膜总面积140 m24.7 抽吸泵数量 2台<1用1备>型号 25ZX3.2-20流量 3.2m3 /h扬程20m功率0.75kW4.8 三叶罗茨鼓风机数量 2台<1用1备>型号SR65风量 2.02m3 /min风压0.03MPa装机功率 2.2kW运行功率 1.62kW4.9 二氧化氯发生器数量 1台型号HB50功率 0.37kW4.10 PLC控制柜八、电气自控1、电源接到控制电柜.2、采用操作控制柜地面集中控制方式,带PLC微电脑全自动控制.控制板面设计为模拟屏,通过PLC可编程序控制器集中显示并自动控制所有设备的运转情况.各设备亦可单台控制.为便于操作,有关设备设置现场开关.现场控制箱上有手动挡,自动挡开关.当处在手动挡状态时,操作人员可在现场启动、关闭设备.当处在自动挡状态时,由PLC自动控制系统设备的运转,实现无人值守.但现场发生情况,手动停止按钮仍然可以关闭系统,即实行手动优先原则.3、所有设备的运行状况和所有监测仪表的状态<运行、关闭、故障>在PLC 电控柜面板显示.4、根据监测仪表传递的信号,自动控制相应设备的动作.5、备用设备之间可定时自动切换.6、对于间歇运行的设备,通过编程定时运行.7、相关设备实现联动功能.8、出现异常情况,自动报警功能.九、运行班制及人员安排9.1人员编制本处理站生产部门可分为污水处理组和污泥处理组.参照环保局有关规定按岗配置,结合该污水处理站实际情况,确定本废水处理站的工作人员为2人,每班1人.管理人员1人<可兼职>.9.2主要管理设施本工程主要的管理设施包括：1、本工程主体构筑物.2、本工程中的各配电线路及机电设备.3、本工程设施的自控、监控、检查、观测等附属设备.4、本工程的通讯、照明线路.9.3运行的技术管理1、运行采用三班制度.2、定时巡视生产现场,发现问题及时处理并做好记录.3、根据进水水质、水量变化,及时调整运行条件.做好日常水质化验、分析,保存记录完整的各项资料.4、及时整理汇总、分析运行记录,建立运行技术档案.5、及时清理栅渣和运送污泥,减小对环境的影响.6、建立处理构筑物和设备、设施的维护保养工作及维护记录的存档.7、建立信息系统,定期总结运行经验.9.4检修和维护1、维护和检修内容各构〕建〔筑物、机电设备以及其它生产管理设施等.2、维护期限各机电设备根据其使用操作说明书及维修手册的规定,定期进行维护.所有生产管理设施需每年普查,进行维护和检修工作.9.5事故或故障处理措施个别设备发生故障时,其检修以不影响整个工程的运行为原则,单独检修完成后,再投入正常使用.1、若设备处于自动控制状态时发生故障,需立即将其切换至现场手动控制,待修复后重新投入正常控制.2、控制系统发生故障时,各台实行中央控制的设备均切换至现场手动控制,待系统恢复正常再重新投入中央控制正常运行.十、主要构筑物、设备主要构筑物主要设备十一、运行成本污水处理、回用成本为一名工作人员工资、污水处理电费以及药剂消耗费用三部分组成.<水量按满负荷50m3/d,系统运行按365天/年>.1、电耗电耗设备装机功率：9.27kW运行功率：6.0kW；间歇工作按照每天2h工作时间计算.则每m3污水处理并回用的耗电成本：0.6×6.0/2.5= 1.44元/m32、人工费系统设2名工作人员,1名兼职.工资按每年每人5000元计,则每m3污水处理工资成本：5000×1/〕160×365〔 = 0.09元/m33、消毒剂药剂费及混凝剂药剂费用二氧化氯制取成本为0.002元/克,消毒剂投加量为15g/m3,则消毒剂药剂费为：0.002×15 = 0.03元/m3；每吨污水的处理、回用成本1.44+ 0.09+ 0.03 = 1.56元/ m3十二、处理效果、效益分析12.1处理效果分析12.2 环境效益和影响分析污水处理场建成后,每年可消减COD4.56吨,BOD2.56吨,SS2.56吨,氨氮50.46吨,对减少污染改善环境将发挥重要作用.经消化后的污泥清掏后外运,不会对宾馆造成二次污染.十三、售后服务及设备保修目的及时了解净水处理成套设备整体运行情况和单位设备质量性能,出现产品质量问题尽快到达现场排除故障.在设备使用过程中多与业主沟通,多听取业主的意见和要求,保证不因设备质量问题而影响业主的使用；按建设部规定的工程保修期限和合同规定的设备保修要求,对交付的工程进行回访保修.保证不因施工质量问题而影响顾客的使用,达到重合同守信用,满足顾客的要求.售后服务本公司严格按照IS9001：2000的质量体系,提供设计、制造、安装、调试一条龙服务.本公司对质量实行质量承诺制度,接受用户的监督.安装调试期间,我公司免费为用户代培操作工,至单独熟练操作为止.同时,免费为用户提供有关操作规程及规章制度.按设计标准及设计参数对设备及处理指标进行验收考核,达不到标准负责限期整改,直至达标为止.保修、服务提供本工程完善的设备操作维护手册,包括设备的介绍、工艺运行过程、设备的操作维护、日常管理及运行记录等全套资料.在试运行开始之前,对设备管理人员进行上岗培训.在业主验收合格后12个月内免费上门维修,协助优化工程进行.在接到用户报修通知4小时内给予答复,48小时内售后服务人员到现场,及时解决设备有运行中出现的问题.保修期满后,定期对工程进行回访,免费提供技术咨询服务,工程实行终身维修,保修期满后只收取成本费.回访的形式上门听取顾客的意见和要求,并观察现场；定期不定期召开顾客座谈会,听取意见和要求；、函件了解顾客意见和要求；顾客对设备问题的投诉,要热情接待,作好记录,建立投诉台帐,通知项目部安排人力、物力及时处理,并由项目质安员跟踪验证,取得顾客认可.1、本公司严格按照IS9001：2000的质量体系,提供设计、制造、安装、调试一条龙服务,并负责培训熟练的操作人员,提供操作手册及维修手册.2、本公司对质量实行质量承诺制度,接受用户的监督.3、工程验收合格后,整套设备保修一年,动力设备按国家标准保修期保养,保修期后如发生故障,我公司负责排除,随叫随到,并进行定期回访.4、本公司免费提供相关技术资料及技术咨询.长期、及时,优惠向用户提供备品备件.5、本公司对产品进行"三包"和设备在运行时出现问题,本公司在接到24-36小时内赶到现场解决.6、公司承诺的膜组件使用寿命为3年以上.十四、报价。
mbr污水处理设计方案
1T/H污水处理工程（MBR）设计方案目录一、概述 21、工程概况2、设计依据3、设计、施工范围及服务4、设计原则二、污水水质、水量及排放标准 31、设计水量2、设计进水水质3、排放出水标准三、处理工艺流程 4四、方案设计 61、单元设备2、主要构筑物及设备3、工艺布置4、电器控制5、防腐措施6、通风排气7、噪声控制8、污泥处置五、人员编制与运行管理 11六、处理效果预测 111、主要指标处理效果预测2、环境效益七、主要技术经济指标 121、电器功率配套2、主要技术经济指标八、建议 13九、报价 14十、附图附页一、概述1、工程概况医疗区、生活区汇总排放的污水处理采用先进的膜处理方法-MBR处理工艺，再经过消毒后达到《城市污水再生利用城市杂用水水质》（GB/T18920-2002）标准后部分回用于洒水和绿化，部分排入水体。
生活污水回用处理设备主要材质为碳钢（Q235A），设备设置自动控制功能，采用PLC独立工作，正常工作时为全自动控制，必要时可切换为手动控制工作。
2、设计依据1、用户提供的环评报告及环保局的有关文件；2、《生活杂用水水质标准》CJ 25.1－893、《国家污水综合排放标准》GB8978/1996；4、《室外排水设计规范》GBJ14-87；5、《建筑给排水设计规范》GBJ15-88；6、《工业企业厂界噪声标准》GB12348-90；7、《医疗机构水污染排放标准》GB18466-20058、《城市污水再生利用城市杂用水水质》GB/T18920-20029、医院污水处理技术指南、给水排水工程建设有关技术规范；10、我公司完成同类工程所积累的实际技术参数和经验。
3、设计、施工范围及服务(1) 设计范围本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容。
(2) 施工范围及服务a、污水处理站中的所有土建构筑物由业主负责组织施工。
b、处理站的总进、出水管道由业主负责施工。
A2O和MBR污水厂设计
A2O（Anaerobic-Anoxic-Oxic）和MBR（Membrane Bioreactor）是两种常见的污水处理工艺，用于废水处理厂的设计。
A2O污水处理工艺设计：
A2O工艺是一种基于生物降解原理的污水处理工艺，包括厌氧区（A）和缺氧区（Anoxic）以及好氧区（Oxic）。
设计A2O污水处理工艺的关键步骤包括：
污水流量和水质特性的调查与分析。
根据设计流量和水质要求确定A2O工艺的处理单元数量和容量。
设计厌氧区（A）和缺氧区（Anoxic）的反应器，并确定其混合方式和氧气供应方式。
设计好氧区（Oxic）的反应器，确定搅拌方式、曝气方式和曝气量。
设计沉淀池或气浮池来实现污泥的沉淀和固液分离。
确定排放要求，并设计出水回用或排放系统。
MBR污水处理工艺设计：
MBR工艺是一种利用膜分离技术的污水处理工艺，通过膜模块实现固液分离。
设计MBR污水处理工艺的关键步骤包括：
污水流量和水质特性的调查与分析。
确定MBR工艺的膜模块类型和配置，如平板膜、中空纤维膜等。
设计生物反应器，包括曝气方式、曝气量和搅拌方式，以确保污水中的有机物得到充分降解。
设计膜污染控制和清洗系统，包括通气和反吹操作，以保持膜的通透性。
设计污泥回流和污泥浓缩系统，以控制污泥的浓度和减少污泥的产生量。
确定排放要求，并设计出水回用或排放系统。
在A2O和MBR污水处理厂的设计过程中，需要综合考虑污水特性、处理要求、设备选择和操作维护等因素，以确保工艺的稳定性和处理效果。
此外，设计过程中还需要遵循相关的法规和标准，以确保设计方案的合规性和可行性。
MBR工程工艺设计图纸
MBR工程工艺设计图纸MBR（Membrane Bioreactor），即膜生物反应器，是一种将膜分离技术与生物处理技术相结合的新型污水处理工艺。
MBR 工程工艺设计图纸是实现这一先进工艺的重要蓝图，它详细描绘了整个处理系统的布局、设备配置、管道连接以及运行流程等关键信息，对于确保 MBR 系统的高效稳定运行具有至关重要的作用。
MBR 工程工艺设计图纸通常包括以下几个主要部分：一、工艺流程示意图这是整个设计图纸的核心部分之一。
它以简洁直观的方式展示了污水从进入处理系统到最终达标排放的全过程。
在示意图中，清晰地标注了各个处理单元的名称、顺序以及相互之间的连接关系。
例如，污水首先进入格栅井，去除较大的固体杂质；然后进入调节池，对水质和水量进行调节；接着进入缺氧池和好氧池，进行生物处理；处理后的混合液再进入膜池，通过膜组件进行固液分离，最后得到的清水达标排放。
二、平面布置图平面布置图主要展示了 MBR 处理系统中各个构筑物和设备在水平方向上的布局。
它包括了格栅井、调节池、生物反应池、膜池、设备间、控制室等的位置和尺寸。
通过合理的平面布置，可以最大程度地减少占地面积，优化管道走向，方便操作和维护。
同时，还需要考虑到与周边环境的协调以及通风、采光等因素。
三、高程布置图高程布置图反映了各个处理单元在垂直方向上的相对位置和高度差。
这对于确保污水在处理过程中能够依靠重力自流，减少提升泵的使用，降低能耗具有重要意义。
在高程布置图中，需要准确标注各个构筑物的顶标高、底标高以及水面标高，同时还要考虑到管道的坡度和埋深。
四、设备详图MBR 系统中涉及到众多的设备，如格栅、水泵、风机、膜组件等。
设备详图详细描绘了这些设备的外形尺寸、内部结构、安装方式以及与管道的连接方式等。
通过设备详图，施工人员能够准确地进行设备的安装和调试。
五、管道布置图管道布置图展示了整个处理系统中各类管道的走向、管径、材质以及阀门、仪表等附件的位置。
MBR污水处理工艺方案设计
MBR污水处理工艺设计一、课程设计题目度假村污水处理工程设计二、课程设计的原始资料1、污水水量、水质（1）设计规模某度假村管理人员共有200人，另有大量外来人员和游客，由于旅游区污水水量季节性变化大，初步统计高峰期水量约为300m3/d，旅游淡季水量低于70m3/d，常年水量为100—150m3/d，自行确定设计水量。
（2）进水水质处理的对象为餐饮废水和居民区生活污水。
进水水质：项目COD BOD5SS pH NH3-N TP含量/(mg/L) 150-250 90-150 200-240 7.0-7.5 35-55 4-52、污水处理要求污水处理后水质应优于《城市污水再生利用景观环境用水水质》（GB18921-2002）项目BOD5SS pH NH3-N TP含量/(mg/L) 6 10 6.0-9.0 5 0.53、处理工艺污水拟采用MBR工艺处理4、气象资料常年主导风向为西南风5、污水排水接纳河流资料该污水处理设施的出水需要回用于度假村内景观湖泊，最高水位为103米，常年水位为100米，枯水位为98米6、厂址及场地现状进入该污水处理设施污水管端点的地面标高为109米三、工艺流程图图1 工艺流程图四、参考资料1.《水污染控制工程》 教材2. 《城市污水再生利用景观环境用水水质》（GB18921-2002）3.《给排水设计手册》 4、《给水排水快速设计手册》5．《给水排水工程结构设计规范》（GB50069-2002） 6.《MBR 设计手册》7．《膜生物反应器——在污水处理中的研究和应用》 顾国维、何义亮 编着 8．《简明管道工手册》 第2版五、细格栅的工艺设计1.细格栅设计参数 (1)栅前水深h=0.1m ； (2)过栅流速v=0.6m/s ； (3)格栅间隙b 细=0.005m ； (4)栅条宽度 s=0.01m ； (5)格栅安装倾角α=60?。
2.细格栅的设计计算本设计选用两细格栅，一用一备 1)栅条间隙数：（取n=11）式中：n ——细格栅间隙数； Qmax ——最大设计流量，0.0035m3/s b ——栅条间隙，0.005； h ——栅前水深，取0.1m v ——过栅流速，取0.6/s ；α——格栅倾角，取60?；,9 .10. 6 . 0 1 . 0 005 . 0 60 sin 0035 . 0 0细 ≈ ? ? ? n2)栅槽宽度： B=s(n －1)＋bn式中：B ——栅槽宽度，m ； S ——格条宽度，取0.01m 。
污水处理MBR技术方案
污⽔处理MBR技术⽅案门城湖60m3/d MBR污⽔处理项⽬技术⽅案2013年04⽉⽬录1概述 (4)1.1⼯程建设规模 (4)1.2设计进、出⽔⽔质 (4)1.3设计原则 (4)1.4范围划分 (5)2⼯艺流程 (6)2.1⼯艺流程 (6)2.2外置压⼒式MBR⼯艺描述 (8)2.3外置压⼒式MBR与浸没式MBR的⽐较 (10)3⼯艺设计 (14)3.1现有设施的利⽤和新增设施 (14)3.1.1现有设施的利⽤ (14)3.1.2新增设施 (14)3.2系统设计参数 (14)3.3⼯艺设计 (15)3.3.1污⽔格栅 (15)3.3.2化粪池 (15)3.3.3调节池 (15)3.3.4可移动式MBR装置 (16)4运⾏及⾃动控制 (19)4.1设计原则 (19)4.2仪表配置要求 (19)4.2.1在线流量表 (19)4.2.2压⼒表 (19)4.2.3液位计 (19)4.3控制系统的构成和功能 (20)4.3.1控制⽅式 (20)4.3.2控制系统的功能 (20)5耗定额、化学品规格及产品成本 (21)5.1消耗定额 (21)5.2化学品规格 (21)5.2.1柠檬酸 (21)5.2.2次氯酸钠 (21)5.3产品成本 (22)5.3.1基础数据 (22)5.3.2产品成本 (22)6设备清单 (23)1 概述1.1 ⼯程建设规模根据要求，本项⽬的建设规模为，设计进⽔流量60m3/d。
设计进⽔温度12-25℃（其它相关的指标见进出⽔⽔质）。
1.2 设计进、出⽔⽔质设计进、出⽔⽔质如表1-1所⽰：表1-1 进出⽔⽔质指标1.3 设计原则本项⽬设计遵循以下原则（1）关键产⽔⽔质达到GB18918⼀级A标准，具体见表1-1；（2）严格遵守国家关于环保、职业安全卫⽣、消防和节能等⽅⾯的规定；（3）采⽤合理的⼯艺和控制⽔平，确保出⽔⽔质和⽣产安全可靠；（4）贯彻节约⽤地，节约投资的原则；（5）合理布置，精⼼设计，节省⼯程建设投资，加快⼯程建设进度。
污水处理-MBR膜通量设计
污⽔处理-MBR膜通量设计膜通量是膜分离单元中最主要的⼯艺参数，是指单位时间内单位膜⾯积的透过⽔量。
市政污⽔设计膜通量范围：15～25L/m2?h设计计算取平均值，即J平均=17 L/m2?h，膜通量是⼀个变化的量，膜通量有设计平均膜通量，设计峰值膜通量和最⼤实际膜通量。
设计平均膜通量---指设计处理规模下设计膜⾯积上的通量。
设计峰值膜通量---指⽔量峰值情况下设计膜⾯积上的通量。
最⼤实际膜通量---指MBR⽔量峰值情况下总产⽔量（包括反冲洗⽔等系统⾃⽤⽔量）时，实际参与⼯作的膜⾯积（考虑抽吸泵的运⾏⽅式，在线⽔反洗，在线化学清洗的间隔时间）的通量，但不包括膜的离线化学清洗。
膜元件的选择设计平均通量为J平均=17 m2?h 每⽚膜元件有效过滤⾯积S=1.5m2Q平均=25000 m3/d =1042m3/h Qmax=25000 m3/d×1.33（变化系数）=1385m3/h膜的⽚数= Qmax÷S÷Jmax=1385m3/h÷1.5m2/⽚÷0.022m3/m2?h≈41970⽚（Jmax为膜运⾏的最⼤膜通量取22 L/m2?h ）膜组件的设计计算依据XXX污⽔处理⼚⼀期⼯程可⾏性研究报告中的设计，膜车间设有17.4m×4m×4.5m膜池22个。
考虑到在实际⼤型MBR膜处理⼯程中长时间运⾏膜通量的衰减和随着城市⼈⼝的增加造成产⽔量的提⾼，设计预留⼀个膜池作为5年以后随着膜通量的衰减补充和提⾼整体产⽔量的保障⼿段。
并考虑模块化设计，在每个膜池中预留2个膜组件的安装位置。
膜组件型号选⽤：XXXX-150-100×2，含膜滤⾯积1.5m2的膜元件100×2⽚，即每个膜组件有效膜滤⾯积为300 m2。
则需膜组件=41970÷（100×2）=209.85组膜组件的设置本次设计膜池设计共22个膜池，实际使⽤21个膜池，考虑整体模块化设计选⽤膜组件21×12=252组（每个膜池中设有⼆个膜组件作为检查维护、离线清洗之备⽤组件）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MBR污水处理工艺设计一、课程设计题目度假村污水处理工程设计二、课程设计的原始资料1、污水水量、水质（1）设计规模某度假村管理人员共有200人，另有大量外来人员和游客，由于旅游区污水水量季节性变化大，初步统计高峰期水量约为300m3/d，旅游淡季水量低于70m3/d，常年水量为100—150m3/d，自行确定设计水量。
（2）进水水质处理的对象为餐饮废水和居民区生活污水。
进水水质：项目COD BOD5SS pH NH3-N TP含量/(mg/L) 150-250 90-150 200-240 7.0-7.5 35-55 4-52、污水处理要求污水处理后水质应优于《城市污水再生利用景观环境用水水质》（GB18921-2002）项目BOD5SS pH NH3-N TP 含量/(mg/L) 6 10 6.0-9.0 5 0.53、处理工艺污水拟采用MBR工艺处理4、气象资料常年主导风向为西南风5、污水排水接纳河流资料该污水处理设施的出水需要回用于度假村内景观湖泊，最高水位为103米，常年水位为100米，枯水位为98米6、厂址及场地现状进入该污水处理设施污水管端点的地面标高为109米三、工艺流程图图1 工艺流程图四、参考资料1.《水污染控制工程》教材2. 《城市污水再生利用景观环境用水水质》（GB18921-2002）3.《给排水设计手册》4、《给水排水快速设计手册》5．《给水排水工程结构设计规范》（GB50069-2002）6.《MBR设计手册》7．《膜生物反应器——在污水处理中的研究和应用》顾国维、何义亮编著8．《简明管道工手册》第2版五、细格栅的工艺设计1.细格栅设计参数(1)栅前水深h=0.1m；(2)过栅流速v=0.6m/s；(3)格栅间隙b 细=0.005m；(4)栅条宽度s=0.01m；(5)格栅安装倾角α=60︒。
2.细格栅的设计计算本设计选用两细格栅，一用一备1)栅条间隙数：bhvQ n αsin max =（取n=11）式中：n ——细格栅间隙数； Qmax ——最大设计流量，0.0035m³/s b ——栅条间隙，0.005； h ——栅前水深，取0.1m v ——过栅流速，取0.6/s ；α——格栅倾角，取60︒；2)栅槽宽度： B=s(n －1)＋bn式中：B ——栅槽宽度，m ； S ——格条宽度，取0.01m 。
B=0.01×(11－1)＋0.005×11=0.155m ；（取B=0.2m ） 3)过栅水头损失： K 取3β=1.67(选用迎水、背水面均为半圆形的矩形)6)栅前槽总高度： 取栅前渠道超高 h 1=0.3m 栅前槽高H 1=h+h 1=0.1＋0.3=0.4 7)栅后槽总高度：8)栅槽总长度：细格栅的栅前进水渠道渐宽部分长度L 1：若进水渠宽 B 1=0.18m 渐宽部分展开角α1 =20︒，则此进水渠道内的流速 v 1=0.6m/s,则：, 9 .10. 6. 0 1 . 0 005 . 0 60 sin 0035 . 0 0细 ≈ ⨯ ⨯ = n m g v b s k h 2 . 0 60 sin 62 . 19 6 . 0 005 . 0 01 . 0 67 . 1 3 sin 2 ) ( 0 23 4 2 3 4 = ⨯⨯ ⨯ = = ） （ 2 α β mh h h H 6 . 0 2 . 0 3 . 0 1 . 0 1 = + + = + + = 24)细格栅与出水渠道连接处的渐窄部位的长度L 2：9)每日栅渣量： Kz=1.5故采用人工清渣六、初沉池设计（1）沉淀区的表面积A ： A=Q max /q A=12.5/2=6.25m 2 式中：A ——沉淀区表面积，m 2； Q max ——最大设计流量，m 3/h ； q ——表面水力负荷，m 3/(m 2·h)；取q=2 （2）沉淀区有效水深h 2: h 2=q·t h 2=2*1.0=2.0m 式中：h 2——沉淀区有效水深，m ；t ——沉淀时间，初沉池一般取0.5～2.0 h ；二沉池一般取1.5～4.0 h 。
沉淀区的有效水深h 2通常取2.0～4.0 m 。
取t=1.0h （3）沉淀区有效容积V ： V=A·h 2V=6.25*2.0=12.5 m 3m B B L 03 . 0 20 tan 2 18. 0 2 . 0 20 tan 2 0 0 1 1 = - = - =L L 015. 0 2 03. 0 2 1 2 = = = m 8 . 1 60tan 4 . 0 0 . 1 5 . 0 015 . 0 03 . 0 tan60 0 . 1 5 . 0 0 0 1 2 1 = + + + + = ++ + + = H L L L 3 3 3 3 3 3 0 10 10 .0 , 10 01 . 0 - 1 . 0 w m m m m 细格栅取 一般为 d m ＜ d m Qw 33 0 2 . 0 02 . 0 1000*1.5 10 . 0 300 1000*Kz w = ⨯ = =式中：V——沉淀池有效容积，m3。
（4）沉淀池长度L：L=3.6v·tL=3.6*4.5*1.0=16.2m式中：L——沉淀池长度，m；V——最大设计流量时的水平流速，mm/s，一般不大于5mm/s。
取v=4.5mm/s（5）沉淀池的总宽度B：B=A/LB=6.25/16.2=0.4m式中：B——沉淀区的总宽度，m。
（6）沉淀池的数量n：n=B/b式中：n——沉淀池数量或分格数；此例设计n=1单斗排泥校核：L/B=16.2/0.4=40.5＞4（符合）L/h2=16.2/2=8.1＞8（符合）（7）污泥区的容积V w：对于已知污水悬浮固体浓度与去除率，污泥区的容积可按下式计算：V w=Q max·24·c0·η·100·T/[1000r(100-p0)]式中：c0——沉淀池进水悬浮物浓度，mg/Lη——悬浮固体的去除率，取η=50%T——两次排泥的时间间隔，d，初沉池按2d考虑r——污泥容重，Kg/m3,含水率在95%以上时，可取1000 Kg/m3p0——污泥含水率，%；取p0=96V w=12.5*24*240*50%*100*2/[1000*1000(100-96)]=1.8 m3（8）贮泥斗得容积V1：V1=（1/3）·h4＇[S1+S2+(S1·S2)0.5]V1=（1/3）·2.8[1.44+0.16+(1.44·0.16)0.5]=1.94m3式中：V1——贮泥斗得容积，m3；S1，S2——贮泥斗得上下口面积，m2。
设计S1=3.6*0.4=1.44m2S2=0.4*0.4=0.16m2h4＇=(3.6-0.4)*tan60︒/2=2.8mh4＂=(16.2+0.3-3.6)*0.01=0.129m（9）沉淀池的总高度H：H=h1+h2+h3+h4＇+h4＂H=0.3+2+0.5+2.8+0.129=5.729m式中：H——沉淀池总高度，m；h1——淀池超高，m，一般取0.3 m；h2——沉淀区的有效水深，m；h3——缓冲层高度，m，无机械刮泥设备时为0.5m，有机械刮泥设备时，其上缘应高出刮板0.3m；h4＇——贮泥斗高度，m；h4＂——梯形部分的高度，m。
(10)贮泥斗以上梯形部分的污泥容积V2：V2=0.5*（L1+L2）·h4＂·bV2=0.5*(17+3.6)*0.129*0.4=0.53m3式中：L1=16.2+0.3+0.5=17mL2=3.6mb=0.4m污泥斗和梯形部分污泥容积V1+V2=1.94+0.53=2.47m3七、调节池的设计由于本例是旅游区，污水量季节性变化大，淡季时水量低于70m3/d，高峰期又能达到300 m3/d，设计连续高峰水量的时长为2d。
该MBR工艺设备取用设计流量为200 m3/d。
当出现连续高峰水量时，调节池可用来蓄水。
但当出现淡季水量时，调节池中的水又过少。
所以为了保证污水处理设施在最高水量或最低水量的情况下都能正常运行。
拟设计总体积为210m 3的调节池，分三格，每格设计体积为70m 3。
