FM信号的调制与解调

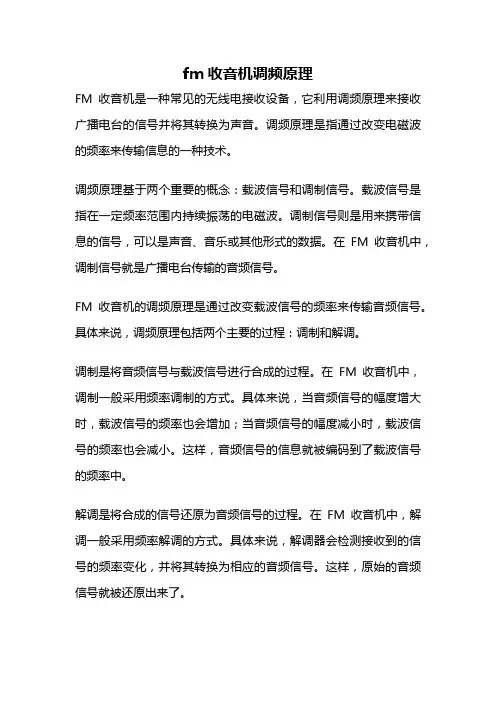

fm收音机调频原理

fm收音机调频原理FM收音机是一种常见的无线电接收设备，它利用调频原理来接收广播电台的信号并将其转换为声音。

调频原理是指通过改变电磁波的频率来传输信息的一种技术。

调频原理基于两个重要的概念：载波信号和调制信号。

载波信号是指在一定频率范围内持续振荡的电磁波。

调制信号则是用来携带信息的信号，可以是声音、音乐或其他形式的数据。

在FM收音机中，调制信号就是广播电台传输的音频信号。

FM收音机的调频原理是通过改变载波信号的频率来传输音频信号。

具体来说，调频原理包括两个主要的过程：调制和解调。

调制是将音频信号与载波信号进行合成的过程。

在FM收音机中，调制一般采用频率调制的方式。

具体来说，当音频信号的幅度增大时，载波信号的频率也会增加；当音频信号的幅度减小时，载波信号的频率也会减小。

这样，音频信号的信息就被编码到了载波信号的频率中。

解调是将合成的信号还原为音频信号的过程。

在FM收音机中，解调一般采用频率解调的方式。

具体来说，解调器会检测接收到的信号的频率变化，并将其转换为相应的音频信号。

这样，原始的音频信号就被还原出来了。

为了实现调频原理，FM收音机通常由几个主要部分组成：天线、调谐电路、中频放大器、解调器和音频放大器。

天线用于接收广播电台的信号，并将其传输给调谐电路。

调谐电路负责选择特定频率的信号，并将其放大后传输给中频放大器。

中频放大器进一步放大信号，并将其传输给解调器。

解调器将信号解调后，传输给音频放大器，最终将音频信号放大并输出。

通过调频原理，FM收音机可以实现高质量的音频传输。

相比于调幅原理，调频原理具有抗干扰能力更强、音质更好的优点。

此外，调频原理还可以实现多路复用，即通过在不同频率上调制不同的信号，实现多个广播电台在同一时间段内传输不同的节目。

总结起来，FM收音机通过调频原理来接收和传输广播电台的信号。

调频原理基于载波信号和调制信号，通过改变载波信号的频率来传输音频信号。

调频原理的实现需要天线、调谐电路、中频放大器、解调器和音频放大器等组成部分。

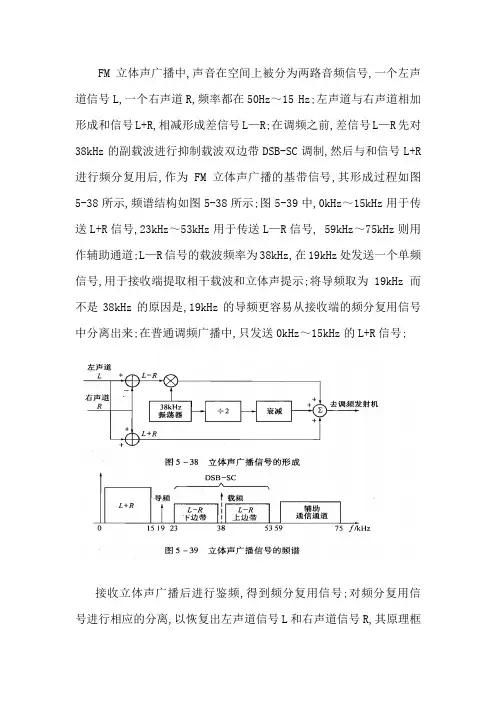

FM立体声广播的调制与解调过程

FM立体声广播中,声音在空间上被分为两路音频信号,一个左声道信号L,一个右声道R,频率都在50Hz～15 Hz;左声道与右声道相加形成和信号L+R,相减形成差信号L—R;在调频之前,差信号L—R先对38kHz的副载波进行抑制载波双边带DSB-SC调制,然后与和信号L+R 进行频分复用后,作为FM立体声广播的基带信号,其形成过程如图5-38所示,频谱结构如图5-38所示;图5-39中,0kHz～15kHz用于传送L+R信号,23kHz～53kHz用于传送L—R信号, 59kHz～75kHz则用作辅助通道;L—R信号的载波频率为38kHz,在19kHz处发送一个单频信号,用于接收端提取相干载波和立体声提示;将导频取为19kHz而不是38kHz的原因是,19kHz的导频更容易从接收端的频分复用信号中分离出来;在普通调频广播中,只发送0kHz～15kHz的L+R信号;
接收立体声广播后进行鉴频,得到频分复用信号;对频分复用信号进行相应的分离,以恢复出左声道信号L和右声道信号R,其原理框
图如图5-40所示;。

FM立体声广播的调制与解调过程

FM立体声广播的调制与解调过程FM立体声广播是一种广播信号的传输方式，其中通过一种称为频率调制（FM）的调制技术来发送音频信号。

FM立体声广播使用了左右声道信号的差分信号（L-R信号）和和信号（L+R信号），以在收音机中恢复出双声道立体声音频。

调制过程：1.首先，左声道和右声道的音频信号被混合成为和信号（L+R信号）和差分信号（L-R信号）。

2.接着，和信号被传输到FM调制器中，其中和信号会改变频率以便与载波信号结合。

3.在FM调制器中，和信号通过传统的频率调制过程，其频率的变化与和信号的振幅成正比。

这样，和信号的振幅变化将导致FM信号的频率变化。

4.差分信号也被送入FM调制器，但它需要经过附加的处理，以便在接收端能够被正确地解码为左右声道信号。

差分信号的编码方式确保了它能够在FM信号中传输，而且不会影响正常的单声道收听。

5.最终，通过混合和差分信号，FM调制器将它们结合成为一个FM立体声信号，并输出到天线进行传输。

解调过程：1.在接收端的收音机中，天线接收到传输的FM信号，包括和信号和差分信号。

2.接收端的解调器首先分离和差分信号。

3.差分信号经过解码处理，以恢复左声道和右声道的音频信号。

解码的过程保证了在恢复后的左右声道信号中没有发生失真或误差。

4.和信号和解码后的差分信号再次被混合在一起，以在听众耳中产生立体声的效果。

5.最终，左右声道分别经过放大和调节，以确保听众能够获得高质量的音频体验。

总结：FM立体声广播是一种高质量的音频传输方式，通过频率调制技术将立体声信号传输到接收端，并通过解调过程将其恢复成为左右声道信号。

调制过程涉及到将和信号和差分信号结合成为一个FM信号的过程，而解调过程则是将接收到的FM信号分解成为原始的左右声道信号的过程。

这种技术使得立体声广播成为现代广播行业中不可或缺的一部分，为听众提供了更加生动和逼真的音频体验。

FM信号调制(DOC)

调制就是将基带信号的频谱搬移到信道通带中或者其中的某个频段上的过程，而解调是将信道中来的频带信号恢复为基带信号的反过程。

调制的目的是把要传输的模拟信号或数字信号变换成适合信道传输的信号，这就意味着把基带信号（信源）转变为一个相对基带频率而言频率非常高的带通信号。

该信号称为已调信号，而基带信号称为调制信号。

调制可以通过使高频载波随信号幅度的变化而改变载波的幅度、相位或者频率来实现。

调制过程用于通信系统的发端。

在接收端需将已调信号还原成要传输的原始信号，也就是将基带信号从载波中提取出来以便预定的接受者（信宿）处理和理解的过程。

该过程称为解调。

根据所控制的信号参量的不同，调制可分为：调幅，使载波的幅度随着调制信号的大小变化而变化的调制方式。

调频，使载波的频率随调制信号的大小变化而变化，而幅度保持不变的调制方式。

调相，利用原始信号控制载波信号的相位。

一、FM信号的频谱1、消息信号是[-5,5]之间均匀分布的随机整数，产生的的时间间隔为1/10s，消息信号采用FM调制载波cos2*pi*fc*t。

假设fc=250,t=[0,10]，kf=50。

画出消息信号和已调信号的频谱。

clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft的频率分辨率msg=randint(100,1,[-3,3],123); %生成消息序列,随机数种子为123msg1=msg*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(2,1,1)plot(t,fftshift(abs(Pm)))title('消息信号频谱')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=250; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号Pfm=fft(Sfm)/fs; % FM信号频谱subplot(2,1,2)plot(f,fftshift(abs(Pfm))) % 画出已调信号频谱title('FM信号频谱')Pc=sum(abs(Sfm).^2)/length(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(msg2) %消息信号功率fm=50;betaf=kf*max(msg)/fm % 调制指数W=2*(betaf+1)*fm % 调制信号带宽01234567891001234消息信号频谱-500-400-300-200-100010020030040050000.51FM 信号频谱2、正弦波信号的频谱clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft 的频率分辨率msg=sawtooth([0:1:99]*pi/8,0.5);msg1=msg.'*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(2,1,1)plot(f,fftshift(abs(Pm)))title('消息信号频谱')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=300; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号Pfm=fft(Sfm)/fs; % FM信号频谱subplot(2,1,2)plot(f,fftshift(abs(Pfm))) % 画出已调信号频谱title('FM信号频谱')Pc=sum(abs(Sfm).^2)/length(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(msg2) %消息信号功率fm=50;betaf=kf*max(msg)/fm % 调制指数W=2*(betaf+1)*fm % 调制信号带宽由上可见，调频波的频谱包含无穷多个分量。

FM调频与解调原理

❖ 二,调频立体声编码 MPX=(L+R)+38KHZ*(L-R)+19KHZ
立体声广播频谱图
导
载
L+R 频 L-R 频 L-R
下边带上边带
辅助通信通道
15 19 23
38
53 59
75
f(KHZ)
立体声广播信号的产生
左声道
Ｌ－Ｒ
－
Ｌ
右声道Ｒ
38Ｋhz振荡器
除２
Ｌ＋Ｒ
衰减
去调频发射机
立体声广播的解调
二.解调原理
解调就是把已调信号瞬时频率不失真的转变成电压变化,即实现频率—电压转换.这个功能是由鉴频器完成的.
幅度/相位鉴频器的实现模型
调频信号频率-幅度线性变换幅频信号包络检波器调制信号
调频信号频率-相位线性变换调相信号相位检波器调制信号
立体声原理
❖ 一.定义: 用两个传声器分别检测左右两部分声音信号，并将左右两个声道的信号按一定方式进行编码，然后调制在同一副载波上，再用调频的方式调制在主载波上并发送出去
½ (L+R)
L
LPF 0-15KHZ
来自鉴频信号
BPF 23-53KHZ
导频滤波 19KHZ
＊２
LPF 0-15KHZ
－
½ ((L-R)
R
AGND
4
AVDD
7
GND_VCO
11
GND_PA
12
VDD_PA
14
VDD_VCO 15
DGND 18
DVDD 24
SELTC_PIN
REX
1
32
X’ TAL_SEL S3 S2 S1 S0 OSCOUT

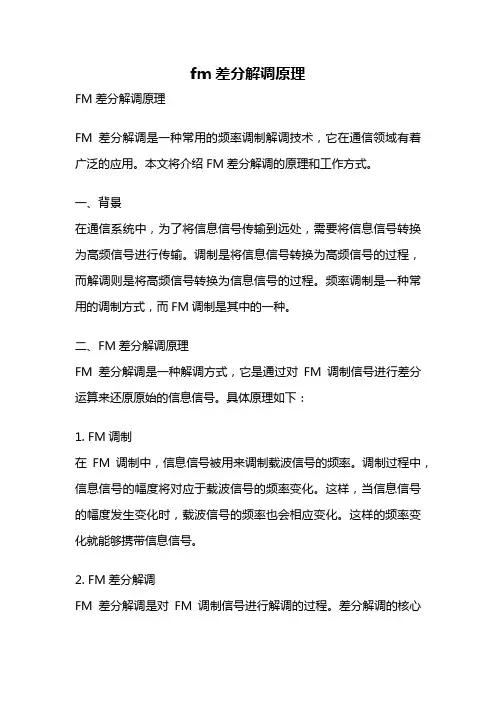

fm差分解调原理

fm差分解调原理FM差分解调原理FM差分解调是一种常用的频率调制解调技术，它在通信领域有着广泛的应用。

本文将介绍FM差分解调的原理和工作方式。

一、背景在通信系统中，为了将信息信号传输到远处，需要将信息信号转换为高频信号进行传输。

调制是将信息信号转换为高频信号的过程，而解调则是将高频信号转换为信息信号的过程。

频率调制是一种常用的调制方式，而FM调制是其中的一种。

二、FM差分解调原理FM差分解调是一种解调方式，它是通过对FM调制信号进行差分运算来还原原始的信息信号。

具体原理如下：1. FM调制在FM调制中，信息信号被用来调制载波信号的频率。

调制过程中，信息信号的幅度将对应于载波信号的频率变化。

这样，当信息信号的幅度发生变化时，载波信号的频率也会相应变化。

这样的频率变化就能够携带信息信号。

2. FM差分解调FM差分解调是对FM调制信号进行解调的过程。

差分解调的核心思想是通过对FM调制信号进行差分运算，将频率变化转换为幅度变化。

具体步骤如下：（1）将FM调制信号经过限幅器，将其幅度限制在一定范围内，以避免解调过程中的幅度变化。

（2）将限幅后的信号与一个相位差为90度的本振信号相乘，得到一个复信号。

（3）将复信号分别经过低通滤波器和高通滤波器，分别得到原始信息信号和一个相位差90度的信息信号。

（4）对这两个信号进行差分运算，得到差分解调的结果。

这个结果即为原始的信息信号。

三、应用领域FM差分解调广泛应用于无线通信系统中，特别是广播和电视系统。

在这些系统中，FM调制被用来将音频信号传输到远处，而FM差分解调则被用来将高频信号解调为原始的音频信号。

FM差分解调还被应用于一些特殊的通信系统中，如航空通信、卫星通信和无线电导航等领域。

在这些领域中，FM差分解调能够提供稳定和高质量的信号传输。

四、总结FM差分解调是一种常用的频率调制解调技术，通过对FM调制信号进行差分运算，可以将高频信号解调为原始的信息信号。

它在无线通信系统中有着广泛的应用，可以提供稳定和高质量的信号传输。

FM调制解调原理

FM调制解调原理FM调制解调（Frequency Modulation）是一种常见的调制解调方法，用于无线电通信和广播中。

它通过改变载波频率的方式传输模拟信号，实现了音频信号的传输和恢复。

本文将详细介绍FM调制解调的原理和过程。

一、FM调制FM调制是将模拟信号转换为频率变化的载波信号。

它的原理是根据模拟信号的幅度和方向的变化来改变载波频率。

具体来说，调制信号的幅度增大时，载波频率也随之增大；调制信号的幅度减小时，载波频率也随之减小。

调制过程可以通过以下步骤实现：1.信号预处理：将模拟信号的幅度进行放大或压缩，以便适应于调制电路的工作范围。

2.频率偏移：将模拟信号的频率上移或下移到与载波频率相匹配的范围内，以便进行调制。

3.调制过程：将模拟信号的频率变化转化为对载波频率的调制，一般采用带通滤波器和倍频电路来实现。

4.载波生成：生成指定频率的载波信号，一般采用振荡器和频率合成技术。

5.载波调制：将调制信号与载波信号相乘，形成调制后的信号。

这可以通过调制电路中的乘法器或调制芯片来实现。

6.输出滤波：使用低通滤波器去除调制信号中的高频成分，得到调制后的信号。

FM调制的主要特点是具有抗干扰性能好、信号传输距离远、音质较好等优点。

因此，它被广泛应用于广播、电视和无线通信等领域。

二、FM解调FM解调是将调制后的信号转换为原始模拟信号。

它需要通过解调过程来实现。

解调过程中的步骤如下：1.接收调制信号：接收调制后的信号，一般使用天线或其他接收器设备。

2.信号放大：对接收到的信号进行放大处理，以恢复信号的强度和幅度。

3.特定频率过滤：使用特定频率的滤波器去除多余的频率成分和噪声，保留关键的频率。

4.载波消除：使用消除器或识别器去除载波信号，保留调制信号。

5.载波调制：使用调制芯片或解调电路对调制信号进行解调，以恢复原始模拟信号。

6.幅度平衡：通过放大和压缩等处理来平衡信号的幅度，使其与原始信号相匹配。

FM解调的主要特点是具有较高的音质和较低的噪声，能够重现原始模拟信号。

fm正交调制和解调方法

fm正交调制和解调方法
FM（频率调制）是一种调制方法，它可以用来在载波信号中传输模拟信号。

在FM调制过程中，模拟信号的频率会根据模拟信号的幅度变化而变化。

正交调制是一种调制技术，它使用正交载波来传输数字信号。

下面我将从调制和解调的角度对FM正交调制和解调方法进行全面的解释。

首先，我们来看FM正交调制。

在FM正交调制中，数字信号被调制到两个正交的载波上。

这意味着，数字信号被分成两部分，分别调制到正交的载波上。

这样做的好处是可以通过两路信号来传输更多的信息，并且可以减少信号之间的干扰。

在FM正交调制中，通常使用相移键控（PSK）或者正交振幅调制（QAM）来调制数字信号到正交载波上。

接下来是FM正交解调。

在接收端，需要对接收到的信号进行解调以获取原始的数字信号。

对于FM正交调制信号的解调，通常使用相移键控解调（PSK）或者正交振幅调制解调（QAM）技术。

解调的过程中，需要恢复出原始的两个数字信号，并进行合并以得到原始的数字信号。

总的来说，FM正交调制和解调方法通过将数字信号分别调制到两个正交的载波上，以及在接收端将信号进行解调和合并，实现了对数字信号的可靠传输和恢复。

这种方法在无线通信和数字通信中得到了广泛的应用，能够提高通信系统的可靠性和效率。

FM电路实现调制解调

FM电路实现调制解调调制解调，即我们常说的Modem，其实是Modulator（调制器）与Demodulator （解调器）的简称，中文称为调制解调器。

也有人跟据Modem的谐音，亲昵地称之为“猫”。

调制: 将各种数字基带信号转换成适于信道传输的数字调制信号(已调信号或频带信号)；解调: 在接收端将收到的数字频带信号还原成数字基带信号一、概述FM调制电路将代表不同信息的信号频率，搬移到频率较高的频段，以电磁波的方式将信息通过信道发送出去。

FM解调电路将接收到的包含信息的高频信号的频率搬移到原信号所处的频段。

锁相环是一种相位负反馈的自动相位控制电路，它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域它是通过比较输入信号的相位和压控振荡器输出信号的相位，取出与这两个信号的相位差成正比的电压，并将该电压该电压作为压控振荡器的控制电压来控制振荡频率，以达到输出信号的频率与输入信号的频率相等的目的。

锁相环主要由相位比较器、压控振荡器和低通滤波器三部分组成。

调制电路还需要另设计一个高频信号放大器和加法器。

解调电路需要设计一个低通滤波器，来取出解调信号。

技术指标：1．载波频率fc=,载波信号的电压Vp-p≥3V；2．FM调频信号的电压Vp-p≥6V，最大频率偏移∆fm≥5KHz；3．解调电路输出的FM调制信号的电压Vp-p≥200mV。

二、方案设计与分析调频是用调制信号直接线性地改变载波振荡的瞬时频率，即使载波振荡频率随调制信号的失真变化而变化。

其逆过程为频率解调（也称频率检波或鉴频）。

本实验是用CD4046数字集成锁相环（PLL）来实现调频/解调（鉴频）的。

调频电路原理图（如图1所示）将调制信号加到压控振荡器（VCO）的控制端，使压控振荡器得输出频率（在自振频率（中心频率）o f上下）随调制信号的变化而变化，于是生成了调频波。

当载波频率与自由振荡频率相近时，载波频率与压控振荡器的振荡频率锁定。

低通滤波器只保证压控振荡中心振荡频率与载波频率锁定时所产生的相位误差电压通过，该电压与调制信号同经加法器，用以控制压控振荡器的频率，从而获得与载波频率具有同样频率稳定度的调频波。

fm信号非相干解调原理

fm信号非相干解调原理
FM信号非相干解调原理
FM调制是将信息信号的频率变化转移到载波上，通过解调器解调载波以获取原始信息信号。

在FM广播中，由于信号受到各种干扰，解调后原始信息信号可能会出现失真或降低信噪比。

非相干解调技术是一种可以降低信号失真和提高信噪比的技术。

一、FM信号的解调原理
FM信号的解调可以分为相干解调和非相干解调两种方式。

相干解调需要解调器对载波信号进行相位和频率跟踪，从而实现对信号的解调。

而非相干解调只需要检测FM信号的幅度变化，不需要进行相位和频率跟踪。

二、FM信号的非相干解调
非相干解调实现的基本原理是利用二阶低通滤波器对FM信号进行解调。

当前通常采用的非相干解调方法是利用鉴频器进行解调，由于鉴频器主要测量的是信号的幅度变化，所以鉴频器实质上是一个非相干电路。

三、鉴频器的原理及应用
鉴频器是将FM信号转换为AM信号的一种电路，在一定条件下，鉴
频器可以实现非常低的失真率和高的信噪比。

在鉴频器中，通过引入
非线性元件，实现对FM信号的解调。

在鉴频器电路的设计中，需要
控制非线性元件的属性和电路中的参数，以满足电路的性能要求。

四、鉴频器的实现
在实现鉴频器时，可以采用中心频率相同的滤波器组来实现，这种电
路称为“倍频器鉴频器”。

另一种实现鉴频器的方法是通过李沙育夫滤
波器。

这种电路可以保持较高的信噪比，并且通过调整电路中的参数，可以控制电路的性能。

总之，非相干解调技术可以提高解调质量，使转换的信号不易失真或
干扰，并在工程实践中得到了广泛应用。

(完整版)FM调制与解调

FM调制与解调系统一、目的FM在通信系统中的使用非常广泛。

FM广泛应用于高保真音乐广播、电视伴音信号的传输、卫星通信和蜂窝电话系统等。

本设计主要是利用MATLAB集成环境下的M文件，编写程序来实现FM调制与解调过程，并分别绘制出基带信号，载波信号，已调信号的时域波形；再进一步分别绘制出相干解调后解调基带信号的时域波形。

该设计使用系统开发平台为Windows XP ,程序运行平台使用Windows XP,程序设计语言采用MATLAB，运行程序完成对FM调制和解调结果的观察。

通过该本次设计，达到了实现FM信号调制和解调系统的仿真目的。

二、工作原理与计算通信系统的作用就是将信息从信息源发送到一个或多个目的地。

对于任何个通信系统，均可视为由发送端、信道和接收端三大部分组成（如图1所示）。

图1 通信系统一般模型信息源的作用是把各种信息转换成原始信号，发送设备的作用产生适合传输的信号，信息源和发送设备统称为发送端。

发送端将信息直接转换得到的较低频率的原始电信号称为基带信号。

通常基带信号不宜直接在信道中传输。

因此，在通信系统的发送端需将基带信号的频谱搬移（调制）到适合信道传输的频率范围内进行传输。

这就是调制的过程。

信号通过信道传输后，具有将信号放大和反变换功能的接收端将已调制的信号搬移（解调）到原来的频率范围，这就是解调的过程。

调制过程是一个频谱搬移的过程，它是将低频信号的频谱搬移到载频位置。

而解调是将位于载频的信号频谱再搬回来，并且不失真地恢复出原始基带信号。

在本仿真的过程中我们选择用非相干解调方法进行解调。

2.1 FM调制原理调制在通信系统中具有十分重要的作用。

一方面，通过调制可以把基带信号的频谱搬移到所希望的位置上去，从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号。

另一方面，通过调制可以提高信号通过信道传输时的抗干扰能力，同时，它还和传输效率有关。

具体地讲，不同的调制方式产生的已调信号的带宽不同，因此调制影响传输带宽的利用率。

FM立体声广播的调制与解调过程

FM立体声广播的调制与解调过程FM（频率调制）立体声广播是一种广播技术，通过调制与解调过程，实现高质量的立体声音频传输。

下面是FM立体声广播的调制和解调过程的详细解释。

调制过程：1.音频信号调制：音频信号在调制过程中被称为基带信号。

它是立体声音频源产生的低频信号，宽度范围在20Hz至15kHz之间。

调制使得音频信号逐渐变成适用于无线传输的高频信号。

2.预加重：对音频信号进行预加重处理是调制的第一步。

预加重是为了提高高频内容的传输效率。

在这个阶段，音频信号被通过一个高通滤波器进行处理，以强调高频信号的能量。

3.额外的调制：在FM广播中，音频信号通过载波信号调制。

载波信号通常是一个固定频率的正弦波。

调制过程会改变载波频率的偏移量，以根据音频信号的变化而改变。

FM调制通常使用频率偏移调制（Frequency Deviation Modulation），它使得音频信号的频率偏离原始的载波频率。

音频信号的幅度没有改变，只是频率发生了变化。

4.调制指数：调制指数是一个参数，用于控制音频信号对载波频率的影响程度。

调制指数越大，频率的变化范围就越大，音频信号的变化也会更明显。

5.生成左/右声道信号：立体声广播需要将两个声道（左声道和右声道）编码为单一的信号进行传输。

这可以通过矩阵编码方法完成，其中左声道和右声道的音量和相位信息以其中一种方式混合。

6.编码为立体声信号：矩阵编码后的立体声信号通过信号组合器生成两个特殊的信号，分别是左声道信号和右声道信号。

这些信号与FM载波信号进行调制，从而实现立体声的传输。

解调过程：解调是接收器中对收到的FM信号进行处理以恢复原始音频信号的过程。

解调的过程与调制过程相反。

具体步骤如下：1.接收FM信号：接收器接收到调制后的FM信号，该信号包含了经过编码和调制的立体声信号。

2.多频解调：多频解调器分离出FM信号中的左声道和右声道信号。

这是通过使用一个特殊的解调器来完成的，该解调器能够在不同的频率上同时解调出多个频率上的信号。

FM模拟调制与解调

电子信息与通信学院实验报告实验名称FM信号的调制与解调课程名称通信原理姓名顾康学号U201413323日期2017/3/14 地点成绩教师徐争光1 实验目标本实验完成了对音乐信号的FM 调制与解调。

要达到的效果是让音乐信号经历了调制、信道传送、解调的过程后仍能不失真地播放。

2 调制与解调原理2.1 调制角度调制信号的一般表达式为：()cos[()]m c s t A t t ωϕ=+式中：A 为载波的恒定振幅；[()]c t t ωϕ+为信号的瞬时相位，记为()t θ；()t ϕ为相对于载波相位c t ω的瞬时相位偏移；d[()]/dt c t t ωϕ+是信号的瞬时角频率，记为(t)ω；而d ()/dt t ϕ称为相对于载频c ω的瞬时频偏。

所谓频率调制（FM ），是指瞬时频率偏移随调制信号()m t 成比例变化，即d ()()dtf t K m t ϕ= 式中：f K 为调频灵敏度。

这时相位偏移为：()()ft K m d ϕττ=⎰，代入角度调制信号的一般表达式，可得调频信号为：()cos[()]FM c f s t A t K m d ωττ=+⎰以下为FM 调制的代码：2.2解调由于非相干解调对NBFM 信号及WBFM 信号均适用，所以采用非相干的解调方法。

调频信号的一般表达式为：()cos[()]c f x t A t K m d ωττ=+⎰ 则解调输出应为：()()d f y t K K m t =这就是说，调频信号的解调是要产生一个与输入调频信号的频率呈线性关系的输出电压。

完成这种频率-电压转化关系的器件是频率检波器，简称鉴频器。

下图描述了一种振幅鉴频器进行相干解调的特性与原理框图。

限幅器的作用是消除信道中的噪声和其他原因引起的调频波的幅度起伏，带通滤波器（BPF ）是让调频信号顺利通过你，同时滤除带外噪声及高次谐波分量。

微分器和包络检波器构成了具有近似理想鉴频特性的鉴频器。

微分器的作用是把幅度恒定的调频波()x t 变成幅度和频率都随原始信号()m t 变化的调幅调频()d s t ，即()()()sin d c f c f s t A K m t t K m d ωωττ⎡⎤⎡⎤=-++⎣⎦⎣⎦⎰包络检波器则将其幅度变化检出并滤去直流，再经低通滤波后即得解调输出()()d f y t K K m t =式中：d K 为鉴频器灵敏度（V/(rad/s)）以下为解调部分代码：3实验难点与解决方案实验中我先尝试最简单的AM方式，但是结果十分不理想，噪声的干扰太大。
