交流电焊机和直流电焊机区别
中频逆变直流点焊与工频交流电阻点焊技术优势比较

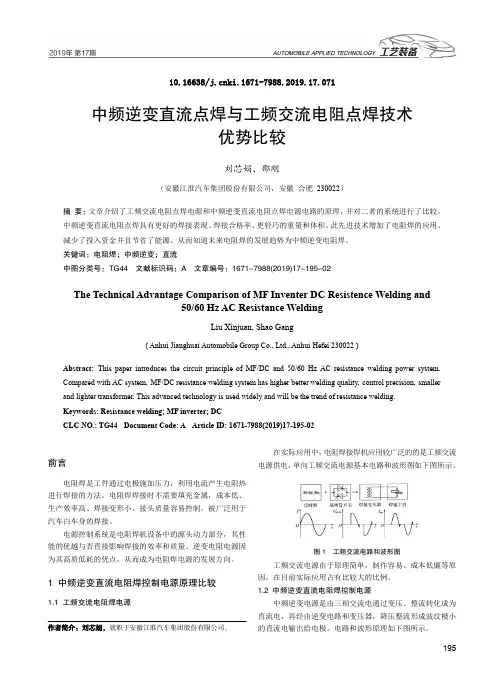

19510.16638/ki.1671-7988.2019.17.071中频逆变直流点焊与工频交流电阻点焊技术优势比较刘芯娟,邵刚(安徽江淮汽车集团股份有限公司,安徽 合肥 230022)摘 要:文章介绍了工频交流电阻点焊电源和中频逆变直流电阻点焊电源电路的原理,并对二者的系统进行了比较。
中频逆变直流电阻点焊具有更好的焊接表现、焊接合格率、更轻巧的重量和体积。
此先进技术增加了电阻焊的应用、减少了投入资金并且节省了能源。
从而知道未来电阻焊的发展趋势为中频逆变电阻焊。
关键词:电阻焊;中频逆变;直流中图分类号:TG44 文献标识码:A 文章编号:1671-7988(2019)17-195-02The Technical Advantage Comparison of MF Inventer DC Resistence Welding and50/60 Hz AC Resistance WeldingLiu Xinjuan, Shao Gang( Anhui Jianghuai Automobile Group Co., Ltd., Anhui Hefei 230022 )Abstract: This paper introduces the circuit principle of MF/DC and 50/60 Hz AC resistance welding power system. Compared with AC system, MF/DC resistance welding system has higher better welding quality, control precision, smaller and lighter transformer. This advanced technology is used widely and will be the trend of resistance welding. Keywords: Resistance welding; MF inverter; DCCLC NO.: TG44 Document Code: A Article ID: 1671-7988(2019)17-195-02前言电阻焊是工件通过电极施加压力,利用电流产生电阻热进行焊接的方法。
直流焊机与交流焊机有何区别
直流焊机与交流焊机有何区别交流电焊机工作原理交流电焊机实质上是一种特殊的降压变压器,焊条和焊件分别和电源的两个输出端相连。
它和普通电焊机有所不同的是,它的一、二次绕组分装在两个铁芯上,二次绕组与一个电抗器串联,电抗器的铁芯不但有一定的空气隙,而且转动螺杆还可以改变空气隙的长短来获得不同大小的焊接电流。
开始焊接时先让焊条和焊件接触,这时电源短路,流过接触点的电流很大。
由于接触点的接触电阻较大,所以电流会在接触点产生很大的热量。
然后稍提焊条,让焊条和焊件有一定的间隙,此时在间隙处就会出现电弧。
电弧的温度非常高,将近达到几千度,它可以把融化的焊条和焊件熔接在一起。
通过改变电抗器空气隙的长度,变压器的输出电流将随着空气隙的增长而增大。
直流电焊机工作原理直流电焊机工作时先将交流电整流和滤波以后变成直流电。
为了提高焊机焊接性能、动态反应速度及效率,需要先把直流电通过大功率晶闸管逆变成中高频低压交流电,然后再整流输出平稳的直流电流。
因为中高频交流电比工频交流电感抗更大,变压器铁芯和匝数可以减小,响应速度更快,引弧更容易、稳定。
优势和劣势对比1.直流焊机体积小、重量轻、移动方便,但是价格贵;2.交流焊机体积大、重量重、移动困难,但是相对便宜;3.直流电焊机起弧容易、电弧稳定、不易断弧、飞溅小;4.交流焊机只能焊碱性焊条,比如一般的钢结构及不锈钢焊条;5.直流焊机对于酸性和碱性焊条都可以使用,比如不锈钢、钛合金等;6.直流电焊机比交流电焊机省电很大,但是没交流焊机皮厚耐操;7.大功率交流焊机容易造成三相不平衡,但是直流电机对电网影响小;8.交流焊机调节电流麻烦,直流焊机调节简单方便;9.交流焊机结构简单、维修成本低,直流焊机结构复杂、维修难度高;。
焊机与焊条选择
原理:
电焊设备是利用电能,通过加热加压,即正负两极在瞬间短路时产生的高温电弧,来熔化电焊条上 的焊料和被焊材料,借助金属原子的结合与扩散作用,使两件或两件以上的焊件牢固的连接在一起 的设备。它具体由焊条、电焊机、电焊钳、接地夹和连接线组成。按输出电源种类可分为两种,一 种是交流电焊机、一种是直流电焊机
二、NBC表示CO2气体保护焊机,其中C表示CO2(二氧化碳) 另外有型号为NB的
三、另外有WSM,WS, TIG的型号,这是钨极气体保护焊机, 属于非融化极气体保护焊。 WSM功能:手工焊(MMA),钨极,脉冲 WS功能:手工焊(MMA),钨极 TIG功能:钨极 四、型号后面的数字,如BX1-400中的400,则按国标表示焊机 的焊接电流大小。如ZX7-125,ZX7-160,BX1-500等。
电焊机的特点
一,电焊机优点:电焊机使用电能源,将电能瞬间转换为热能,电很普遍,电焊机适合在干燥的环境下 工作,不需要太多要求,因体积小巧,操作简单,使用方便,速度较快,焊接后焊缝结实等优点广乏用 于各个领域,特别对要求强度很高的制件特实用,可以瞬间将同种金属材料(也可将异种金属连接,只 是焊接方法不同)永久性的连接,焊缝经热处理后,与母材同等强度,密封很好,这给储存气体和液体 容器的制造解决了密封和强度的问题。 二,电焊机缺点:电焊机在使用的过程中焊机的周围会产生一定的磁场,电弧燃烧时会向周围产生辐射, 弧光中有红外线,紫外线等光种,还有金属蒸汽和烟尘等有害物质,所以操作时必须要做足够的防护措 施。焊接不适合于高碳钢的焊接,由于焊接焊缝金属结晶和偏析及氧化等过程,对于高碳钢来说焊接性 能不良,焊后容易开裂,产生热裂纹和冷裂纹。低碳钢有良好的焊接性能,但过程中也要操作得当,除 锈清洁方面较为烦琐,有时焊缝会出现夹渣裂纹气孔咬边等缺陷,但操作得当会降低缺陷的产生。
直流电焊机
直流电焊机的优点和缺点
• 汉萨动力直流电焊机优点:电焊机使用电能源,将电能瞬 间转换为热能,电很普遍,电焊机适合在干燥的环境下工 作,不需要太多要求,因体积小巧,操作简单,使用方便, 速度较快,焊接后焊缝结实等优点广泛用于各个领域,特 别对要求强度很高的制件特实用,可以瞬间将同种金属材 料(也可将异种金属连接,只是焊接方法不同)永久性的 连接,焊缝经热处理后,与母材同等强度,密封很好,这 给储存气体和液体容器的制造解决了密封和强度的问题。 • 直流电焊机缺点:电焊机在使用的过程中焊机的周围会产 生一定的磁场,电弧燃烧时会向周围产生辐射,弧光中有 红外线,紫外线等光种,还有金属蒸汽和烟尘等有害物质, 所以操作时必须要做足够的防护措施
直流电焊机的主要品牌
• 萨动力一直致力于开发高端的发电机产品。 发电机结合了科技,环保,人性三大要素, 机器选用了德国最先进的动力电机和最人 性的设计给用户带来动力强劲,易操作, 安全,便携,低排放,低嗓音的使用体验
直流电焊机的主要品牌
直流电焊机
• • • • • 什么是直流电焊机 直流电焊机和交流电焊机的区别 直流电焊机的优点和缺点 直流电焊机的使用范围 直流电焊机的主要品牌
什么ห้องสมุดไป่ตู้直流电焊机
• 直流电焊机是利用正负两极在瞬间短路时 产生的高温电弧来熔化电焊条上的焊料和 被焊材料,来达到使它们结合的目的。结 构十分简单,就是一个大功率的变压器, 电焊机一般按输出电源种类可分为两种, 一种是交流电源的;一种是直流电的。是 利用电感的原理做成的,电感量在接通和 断开时会产生巨大的电压变化,利用正负 两极在瞬间短路时产生的高压电弧来熔焊 条上的焊料,来达到使它们结合的目的。
直流电焊机和交流电焊机的区别
• 不管是直流电焊机还是交流电焊机都是靠短路电弧来进行 焊接的,但直流焊更稳定,用于要求高的场合: 一、直流电焊机输出的电流没有“过零点”,不易断 弧,电弧稳定,这是它最大的优点。 二、变压器二次电压峰值一定,直流电焊机比交流电 焊机空载电压高,更容易引弧。 三、直流电焊机比交流电焊机多出整流部分,成本要 稍高一些。 四、大功率的交流电焊机由于最多只能用到两相电, 所以容易造成。三相用电不平衡,而大功率的直流电焊机 都用三相整流就没有这个问题。 五、焊条使用跟焊接材料有关而跟焊机无关
直流电焊机与交流电焊机详细对比
电焊机是一种利用电能将焊条和焊件熔化,从而实现金属连接的设备。
电焊机按照输出电源的种类,可以分为直流电焊机和交流电焊机。
那么,直流电焊机和交流电焊机有什么区别呢?本文将从工作原理、特点、优缺点、适用范围等方面进行比较分析。
1. 工作原理•直流电焊机的工作原理是将交流电通过整流和滤波变成直流电,然后通过大功率晶闸管逆变成中高频低压交流电,再经过整流输出平稳的直流电流。
直流电焊机的输出电流一直保持一个方向,不会发生变化。
•交流电焊机的工作原理是将交流电通过变压器降压,然后通过电抗器调节输出电流的大小。
交流电焊机的输出电流会随着时间周期性地变换方向,每秒变换50次或60次。
2. 特点•直流电焊机的特点是体积小、重量轻、移动方便,电弧稳定、不易断弧、飞溅小,能焊酸性和碱性焊条,适用于多种焊接材料和位置,省电效率高,对电网影响小。
•交流电焊机的特点是体积大、重量重、移动困难,价格便宜、耐用性强,只能焊碱性焊条,适用于一般钢结构和铝合金的焊接,电弧不稳定、易断弧、飞溅大,耗电效率低,对电网影响大。
3. 优缺点1)直流电焊机的优点是:•起弧容易,电弧稳定,焊接质量高,焊接速度快,焊缝表面光滑,变形小,氧化和腐蚀少;•焊接材料广泛,可以焊接低碳钢、高碳钢、不锈钢、钛合金等多种金属材料;•焊接位置灵活,可以进行平焊、横焊、立焊、仰焊等多种位置的焊接;•省电节能,由于中高频交流电的感抗大,变压器的铁芯和匝数可以减小,响应速度快,能耗低;•对电网影响小,由于直流电焊机的输出电流平稳,不会产生电网波动,对其他用电设备的干扰小。
2)直流电焊机的缺点是:•价格高,相对于交流电焊机,直流电焊机的成本和维护费用都较高;•不适用于轻质金属,由于直流电焊机的电流强度大,对于铝、镁等轻质金属的焊接效果不佳,容易造成烧穿;•需要专业知识,由于直流电焊机的工作原理和结构较复杂,需要更多的专业知识和技术来操作和维修。
3)交流电焊机的优点是:•价格低,相对于直流电焊机,交流电焊机的购买和使用成本都较低;•耐用性强,由于交流电焊机的结构简单,没有复杂的电子元件,故障率低,寿命长;•适用于铝合金,由于交流电焊机的电流方向会周期性变换,可以打破铝合金表面的氧化层,提高焊接效果。
焊机与焊条选择
交流焊机与直流焊机两者区别:
1、相比交流电焊机,直流电焊机电弧稳定,不易断弧且飞溅小。直流电焊机能焊酸性和碱性焊条,交 流焊机只能焊碱性焊条。 2、直流电焊机比交流电焊机多出整流部分,成本要稍高一些,价格稍贵一些。 3、大功率的交流电焊机由于最多只能用到两相电(后面会说怎么接),所以容易造成三相用电不平衡, 而大功率的直流电焊机都用三相整流就没有这个问题。变压器二次电压峰值一定,直流电焊机比交流 电焊机空载电压高,更容易引弧。 4、直流电焊机对工作环境要求比较高,交流焊机要求不高,直流焊机比较省电节能,但是交流焊机比 较皮实耐用,直流焊机适合多种焊条,重量比较轻,适合移动,交流焊机比较重不适宜移动。电焊钳
容器的制造解决了密封和强度的问题。 二,电焊机缺点:电焊机在使用的过程中焊机的周围会产生一定的磁场,电弧燃烧时会向周围产生辐射, 弧光中有红外线,紫外线等光种,还有金属蒸汽和烟尘等有害物质,所以操作时必须要做足够的防护措 施。焊接不适合于高碳钢的焊接,由于焊接焊缝金属结晶和偏析及氧化等过程,对于高碳钢来说焊接性 能不良,焊后容易开裂,产生热裂纹和冷裂纹。低碳钢有良好的焊接性能,但过程中也要操作得当,除 锈清洁方面较为烦琐,有时焊缝会出现夹渣裂纹气孔咬边等缺陷,但操作得当会降低缺陷的产生。 电焊机辅助器具 包括防止操作人员被焊接电弧或其他焊接能源产生的紫外线、红外线或 其他射线伤害眼睛的气焊眼镜,电弧焊时保护焊工眼睛、面部和颈部的面罩,白色工作 服、焊工手套和护脚等。
电渣压力焊适用于现浇钢筋混凝土结构中竖向或斜向(倾斜度在4:1范围内)钢筋的连接,
特别是对于高层建筑的柱、墙钢筋,应用尤为广泛。
焊接设备和材料
1、焊接机具
(1)焊接电源 电渣压力焊可采用交流或直流焊接电源,焊机容量应根据所焊钢筋的直径选定。由于电渣压力焊
交流点焊机和直流电焊机区别
谁能告诉我交流点焊机和直流电焊机的区别还有他们分别可以焊什么材质的工件?
满意回答:点焊机通过比较次级焊接电流的波形,可以分为交流脉冲式,电容储能式,中频逆变时,次级整流式等等,一般只要焊接电流波形在第一象限就称之为直流点焊机,如果电流有正有负就叫交流点焊机。
交流点焊机可以焊接一般的铁,不锈钢等电阻较大的材料,两被焊工件的厚度比一般也不宜太大,焊接后的外观一般都会变色变形。
直流点焊机可以焊接电阻较小的铜、铝、银等工件,两被焊工件的厚度比一般也可以较大,焊接后的外观一般较好。
从对电网的需求,焊接同样的工件,交流所需的供电功率叫直流大很多。
电焊又叫电弧焊,靠电流溶解焊条,填补在焊缝上将两块金属粘连,形成平面牢固可打磨得光洁。
点焊靠电流溶解两块金属表面后粘连,只能适用于重叠覆盖方式焊接,且感觉没有电焊牢固,还有点焊前需要清洗焊接面,保持洁净,否则容易开焊。
电焊机-设备培训与讲解
电焊机-设备培训与讲解1. 介绍电焊机是一种用于进行金属焊接的设备。
它通过通过产生电弧来使两个金属相互熔接,并在熔接过程中加入填充材料,完成焊接工作。
电焊机广泛应用于建筑、制造业和维修行业。
2. 设备结构电焊机主要由以下几个部分组成:2.1 电源电焊机通常使用交流电源或直流电源。
交流电焊机需要转换器将交流电转换为适合焊接的特定电流和电压。
直流电焊机则直接使用直流电源。
2.2 控制面板控制面板上有各种按钮和旋钮,用于调整电流、电压和焊接时间等参数。
这些参数的设定对于焊接质量和焊接效率非常重要。
2.3 变压器变压器将输入电源的电压转换为适合焊接工作的电压。
通常,焊接工作需要较高的电压和电流。
2.4 电极夹和接地夹电极夹将焊条固定在电焊机上,而接地夹则将工件接地,以确保电流能够正常流动。
2.5 散热系统电焊机在工作过程中会产生较大的热量,因此需要散热系统来保持设备的正常运行温度。
3. 使用步骤下面是使用电焊机的基本步骤:3.1 检查设备在使用电焊机之前,必须先检查设备是否正常工作。
检查电源是否连接良好,控制面板上的参数是否正确设定。
3.2 准备焊接工件将需要焊接的金属工件清洁干净,并进行必要的坡口处理,以便焊接更牢固。
3.3 安装电极将焊条插入电极夹中,确保电极紧固牢固。
3.4 夹紧工件使用接地夹将工件接地,以确保电流能够正常流动。
3.5 调整参数根据焊接工艺的要求,调整控制面板上的电流、电压和焊接时间等参数。
3.6 进行焊接将电极对准工件,并按下焊接按钮,开始进行焊接。
在焊接过程中,要保持电焊机与工件的适当距离,并避免电焊机过热。
3.7 完成焊接焊接完成后,松开焊接按钮,等待焊接处冷却。
然后检查焊接处的质量,并进行必要的修整。
4. 安全注意事项在使用电焊机时,需要注意以下安全事项:•穿戴适当的防护装备,如焊接面罩、焊手套和防护服等。
•在焊接过程中,要远离易燃物品,确保周围环境没有可燃物。
•不应长时间连续使用电焊机,以免设备过热损坏。
直流焊机与交流焊机的应用领域
直流焊机与交流焊机的应用领域
1、工矿企业主要用的焊机有:交流弧焊机、直流电焊机、氩弧焊机、二氧化碳保护焊机、对焊机、点焊机、埋弧焊机、高频焊逢机、闪光对焊机、压焊机、碰焊机激光焊机。
交流焊机和直流焊机应用领域的区别主要是交流焊机一般都用在钢结构制造单位或一般通用机械或农业机械制造单位。
直流主要用在制造压力容器锅炉,管道,或重要结构制。
⑴逆变焊机的主要应用领域一样,只不过焊机更节能,轻便。
⑵埋弧焊机的主要应用领域大型钢结构制造单位,压力容器锅炉制造单位。
⑶气体保护焊机的主要应用领域大型钢结构制造单位或通用机械农用机械,汽车制造厂,防盗门加工厂,制造压力容器锅炉的单位现在也广泛的应用了气体保护焊机。
⑷氩弧焊机主要用在管道,压力容器锅炉,不锈钢加工企业。
⑸交流氩弧焊机主要用铝焊接制造单位,铝制容器制造单位。
铝制暖气片焊接。
2、直流焊机有二种:
一种是交流电机的基础下加装整流元件,还有一种是直流发电机。
直流焊机主要焊有色金属、生铁为主。
交流焊机主要焊钢板为主。
3、氩弧焊机、二氧化碳保护焊机、高频逢焊机、闪光对焊机。
氩弧焊机、二氧化碳气体保护焊机主要可焊2MM以下的薄板及有色金层。
闪光对焊机主要对接铜铝接头等物体,高频逢焊机主要制管厂焊钢管。
4、埋弧焊主要焊钢结构件、桥梁H钢、工字房大梁等厚的钢结构材料。
5、气体保护焊机:氩弧焊、二氧化碳保护焊,在气体的保护下焊机时不会氧化、溶焊牢固、可焊有色金层、可焊薄材料。
6、激光焊机:可焊晶体管内部的引线。
7、对焊机:索链厂主要焊锚上的铁索等物体。
可对接元钢等。
点点顺直流.交流.储能三种点焊机的区别对比
点焊机又称为电阻焊机,通常根据焊接电源性质分为三大类:1、交流点焊机; 2、储能点焊机;3、直流点焊机一、交流点焊机交流点焊机是一种能将工件牢牢焊接在一起的机器。
交流点焊机是由降压变压器、电流调节器和散热系统以及焊接导线、把手等附件组成。
焊接时不必使用电焊条,只需把欲焊接的两工件分别作为电路的两个电极,利用接触电阻处产生的高温,将金属瞬间熔化,从而将工件牢牢焊接在一起。
交流电焊机实质上是一种特殊的降压变压器。
将220V和380V交流电变为低压的交流电,交流电焊机既是输出电源种类为交流电源的电焊机。
焊接变压器有自身的特点,外特性就是在焊条引燃后电压急剧下降的特性。
大功率交流点焊机一般是指功率在16KVA以上的点焊机,以立式气动为主,大功率交流点焊机性能特点:直接式加压机构,随动性能好,焊接速度快,使用寿命长,噪音小安全,使用方便采用节水型强制冷却方式高牢固强度的机体结构上部绝缘简单实用主回路采用大功率SCR无触点开关高导电性,电力损耗低,在国产交流点焊机中的二次电流回路中,主变压器上次级输出采用多层高韧性、高导电性紫铜软带,并呈U型连接;大幅提高使用寿命,下次级输出采用一体式直接连接机构,电流损耗降至最低。
焊王交流点焊机主回路采用水冷大功率可控硅元件,输出电源强劲、稳定,可靠性强。
具有抗冲击、振动的刚性,可防止加压时的电极头滑动,实现稳定焊接。
主要作用于五金,机电,汽车行业。
交流机的焊接精密度和焊接性能要高于储能机。
二、储能点焊机利用储能电容器在较长时间内储积电能,而在一瞬间以极高速率释放能量,获得较大的焊接电流。
由于充电电流远小于放电电流,因而焊接效率较高,适合于焊接导电性、导热性良好的轻金属。
产品性能相对于直流和交流机来说要差一点,焊点外观及焊接牢固度还行,适合外观要求不是很高的产品件的加工。
缺点是:储能、储能,顾名思义就是先把电储在设备的电容器里,每次放电前需要充电,设备使用一段时间后还需要更换电容器。
电焊机原理是什么
电焊机原理是什么电焊机原理是指利用电能的热效应,通过电弧的高温熔化焊接金属的一种焊接方法。
电焊机主要包括直流电焊机和交流电焊机两种。
1. 直流电焊机原理:传统的直流电焊机采用整流器将市电交流电转变为直流电,通过电焊电极将直流电流引入焊接区域。
直流电焊机的整流器通常采用硅控整流装置,在将交流电转变为直流电的过程中,通常还会加入滤波电路以消除电流的脉动。
直流电焊机通过控制焊接电极与焊件之间的距离和电流的大小,控制焊接区域的温度,达到熔化焊接金属的目的。
2. 交流电焊机原理:交流电焊机主要由变压器、整流器和控制电路等组成。
市电交流电首先通过变压器进行降压,然后进入整流器进行整流,将交流电转变为直流电。
整流器的电流输出进入控制电路,在控制电路的作用下,电流进一步进行调节和控制,然后通过焊接电极引入焊接区域。
交流电焊机的整流器通常采用电子管、可控硅等器件,通过不同的电子管工作方式或可控硅的正反向通断来实现电流的调节。
无论是直流电焊机还是交流电焊机,其焊接原理都是利用电弧产生的高温将焊接金属熔化,并通过焊条或焊丝的熔化填充和连接被焊件,使其形成焊缝,实现焊接。
焊接时,电焊机产生的电弧会将焊接区域加热到高温,同时焊条或焊丝也会熔化,熔融金属通过热传导和热对流传递给被焊件,使被焊件也达到熔点,形成焊接。
电焊机的工作过程可以简单分为四个阶段:起电、电弧维持、焊缝成型和断电。
1. 起电:将电焊机接通电源后,焊接电极与被焊件之间逐渐靠近,当间隙被缩小到一定程度时,通过电弧击穿,形成电弧。
2. 电弧维持:在电弧击穿后,如果保持适当的电流和电压,电弧就能稳定地维持在焊接电极和被焊件之间,继续燃烧并产生高温。
3. 焊缝成型:保持电弧的稳定性,焊条或焊丝会在高温下熔化,熔融金属通过电弧的热传导和热对流传递给被焊件。
被焊件也逐渐受到热影响而熔化,并与焊条或焊丝的熔融金属相互融合,形成焊缝。
4. 断电:焊接完成后,断开电源,电弧维持中断,电焊机停止工作。
交流电焊机和直流电焊机,有什么区别
发布者:admin 发布时间: 2011-04-19 23:52 浏览次数: 377
NBC500逆变焊机 NBC500逆变焊机采用全封闭风道设计,严格按照1P23防护等设计,优越的防尘性能,通过金属、水雾、泥土、粉尘实验验证,增
NBC350逆变焊机 NBC350逆变焊机采用三相桥式整流电源技术,具有电抗补偿功能,电流输出稳定,焊接飞溅小,焊缝成形美观。
三、直流电焊机比交流电焊机多出整流部分,成本要稍高一些。
四、大功率的交流电焊机由于最多只能用到两相电,所以容易造成。三相用电不平衡,而大功率的直流电焊机都用三相整流就没有这个问题。
五、焊条使用跟焊接材料有关而跟焊机无关
以下是《交流电焊机和直流电焊机,有什么区别?》全文内容:
Q:交流电焊机和直流电焊机,有什么区别啊?原理有什么不一样?
A:都是靠短路电弧来进行焊接的,但直流焊更稳定,用于要求高的场合:
一、直流电焊机输出的电流没有“过零点”,不易断弧,电弧稳定,这是它最大的优点。
二、变压器二次电压峰值一定,直流电焊机比交流电焊机空载电压高,更容易引弧。 பைடு நூலகம்
电焊机的分类与工作原理
电焊机的分类与工作原理电焊机是一种将金属焊条或焊丝作为填充材料与工件熔化连接的设备。
它是现代焊接工业中不可或缺的工具之一。
本文将对电焊机的分类和工作原理进行详细阐述。
一、电焊机的分类根据电源类型和焊接过程特点,电焊机可以分为以下几类:1. 直流电弧焊机:直流电弧焊机是通过将交流电转换为直流电,在电极和工件之间形成电弧,进行金属熔化连接的焊接方法。
直流电弧焊机具有良好的稳定性和焊接成型,适用于焊接较厚的金属工件。
常见的直流电弧焊机有直流手持焊机和直流自动焊机等。
2. 交流电弧焊机:交流电弧焊机是通过将交流电直接应用于电极和工件之间,形成电弧进行焊接的方法。
交流电弧焊机适用于焊接较薄的工件,并且具有较高的焊接速度。
交流电弧焊机常见的有交直流变频开关电弧焊机和电容性电弧焊机等。
3. 脉冲焊机:脉冲焊机是一种通过控制电流的波形进行焊接的设备。
脉冲焊机拥有更高的焊接稳定性和精度,可以焊接各种金属工件,并且可以控制焊接过程的热输入,减少变形和残余应力。
脉冲焊机适用于高要求的焊接任务,如航空、航天和高端装备制造等领域。
4. 氩弧焊机:氩弧焊机是一种将惰性气体(通常是氩气)作为保护气体,以防止金属氧化和其他污染物的侵入,在电极和工件之间形成电弧进行焊接的设备。
氩弧焊机主要用于焊接贵金属和不锈钢等特殊材料,以及对焊缝美观度和焊接质量有较高要求的工件。
二、电焊机的工作原理电焊机的工作原理是通过提供一个合适的电流和电压,使焊条或焊丝与工件形成电弧,并在焊缝处产生高温,从而使两者熔化并连接在一起。
以下是典型的电焊机工作原理:1. 变压器原理:直流手持电焊机和交直流变频开关电弧焊机采用变压器,通过变压器将低电压高电流的交流电转换为高电压低电流的电弧焊接电流。
焊接电流经由手柄或焊枪传导至焊条或焊丝和工件之间,产生弧光,进行焊接。
2. 反馈控制原理:脉冲焊机通过使用反馈控制电路,根据焊接需求调节焊接电流的大小和波形,实现对焊接过程的精确控制。
交流焊机与直流焊机的区别原来是这样的
交流焊机与直流焊机的区别原来是这样的
以输出电流的方式来区分交直流。
较重要的焊件(如锅炉、压力容器和合金结构钢等),一般选用直流焊机,它焊缝成型美观,电弧稳定,飞溅小,空耗小,一般焊接碱性焊条(常见506、507),用直流焊机,碱性焊条的焊缝具有良好的抗裂性和力学性能,但工艺性能较差,交流焊机主要焊接低碳钢和强度较低的低合金结构钢的焊接,一般用焊接酸性焊条(常见422)焊接,酸性焊条能交直流两用,焊接工艺性能较好,但焊缝的力学性能,特别是冲击韧度较差。
直流焊机设备价格稍高于交流焊机,且耐用性稍差,维护成本较高,直流焊机用ZX-(电流值)表示,交流用BX-(电流值)表示,直流的比较好直流焊机好交流焊机型号是BX 开头,内部结构就是一个超大型的工频变压器。
属于国家强制淘汰的高耗能产品。
直流焊机型号一般为ZX 开头,常有的有ZX5 和ZX7,目前主流的直流焊机是ZX7逆变式直流焊机。
主要特点是节能,重量轻。
同时也可以做碳弧气刨用。
使用方法是一样的,接好焊钳线和地线后,直接焊接就可以。
不过直流焊机是有正反接法的,通常是焊钳接负极,工件接正极。
电焊机中的焊接电流波形分析
电焊机中的焊接电流波形分析电焊机是一种用于焊接金属的重要设备,而电焊过程中的焊接电流波形对焊接质量有着重要的影响。
本文将对电焊机中的焊接电流波形进行分析,并探讨其对焊接质量的影响。
一、焊接电流波形的定义焊接电流波形指的是焊接过程中电流随时间变化的形态。
一般来说,焊接电流波形可以分为直流、交流和脉冲波形三种类型。
直流波形中,焊接电流保持稳定,常用于直流电弧焊;交流波形中,电流在正、负半周期内交替变化,常用于交流电弧焊;脉冲波形中,电流在高低峰值之间快速切换,常用于脉冲电弧焊。
二、焊接电流波形的特点1. 直流波形:直流波形稳定,电流变化较小,适用于焊接稳定的材料,如不锈钢和铜等。
2. 交流波形:交流波形具有较高的温度焦耳热效应,可以提高焊接速度,适用于焊接含有铜、镍等高导热材料。
3. 脉冲波形:脉冲波形具有调节焊接能量的功能,可以降低热输入,减少变形和气孔的产生,广泛应用于汽车制造和飞机航空等领域。
三、焊接电流波形与焊接质量的关系焊接电流波形对焊接质量有着重要的影响,不同的波形特点会导致焊接过程中的热输入、熔深和焊缝形态等产生变化。
1. 热输入:焊接电流波形的不同会直接影响热输入,进而影响焊接熔池的形成和凝固过程。
例如,在直流焊接中,电流稳定,热输入较小,适合焊接薄板,可以减少变形和热裂纹的产生。
2. 熔深:焊接电流波形的特点也会影响焊缝的熔深。
脉冲电流波形在高峰值时可以提供较大的热输入,而在低峰值时呈现较小的热输入,通过调节脉冲宽度和频率可以实现焊缝的控制熔深。
3. 焊缝形态:焊接电流波形的不同还会影响焊缝的形态。
交流电流波形在两个周期内的电流方向变化较多,会产生较大的焊缝凸缺。
而直流电流波形的稳定性可以获得较为均匀的焊缝。
四、优化焊接电流波形的方法为了获得更好的焊接质量,可以通过优化焊接电流波形来实现。
以下是几种常用的优化方法:1. 调节电流:调节焊接电流大小可以控制热输入、熔深和焊缝形态。
根据焊接材料和要求,选择合适的电流大小。
电焊机工作原理中的焊接电流波形分析
电焊机工作原理中的焊接电流波形分析电焊机是一种利用电能将金属焊接在一起的设备。
在电焊机的工作过程中,焊接电流起着至关重要的作用。
了解焊接电流的波形特征对于提高焊接质量和效果非常重要。
本文将对电焊机工作原理中的焊接电流波形进行分析。
一、电焊机的工作原理电焊机通过从电源提供的直流或交流电流产生焊接电流,使焊接材料产生高温,从而在接头上形成焊缝。
根据不同的电源和控制电路,电焊机可以分为直流电焊机和交流电焊机。
直流电焊机:直流电焊机采用直流电源,通过整流装置将交流电转换为直流电。
焊接过程中,直流电通过焊接极电击焊接材料,形成熔融池并将焊芯或焊丝熔化。
交流电焊机:交流电焊机采用交流电源,焊接过程中,交流电的方向周期性变化。
交流电会使焊接电流在正半周和负半周间不断反向流动,形成对焊接影响较大的电弧断电现象。
二、焊接电流的波形特征焊接电流的波形特征是指焊接电流随时间变化所呈现的图形。
根据不同的焊接方式和焊接电流控制方式,焊接电流的波形可以分为直流焊接电流、正弧交流焊接电流和逆弧交流焊接电流。
直流焊接电流波形:直流焊接电流波形具有稳定的方向和幅值,可以分为恒定直流焊接电流和脉冲直流焊接电流。
恒定直流焊接电流波形持续稳定,适用于对焊接过程稳定性要求较高的应用。
脉冲直流焊接电流波形包含脉冲峰值电流和基础电流,适用于对焊接温度、熔深等要求较高的应用。
正弧交流焊接电流波形:正弧交流焊接电流波形在正半周为正流,负半周为零或负流。
焊接过程中,正弧交流电流能有效剥离氧化膜,减小电弧的稳定性,有利于焊接。
但是正弧交流焊接电流容易引起电弧断电现象,影响焊接质量。
逆弧交流焊接电流波形:逆弧交流焊接电流波形在正半周为负流,负半周为正流。
逆弧交流电流不利于剥离氧化膜,但能减小电弧的断电现象,提高焊接质量。
三、焊接电流波形的分析与应用通过对焊接电流波形的分析,可以根据实际需求选择合适的电焊机和电流控制方式,以实现理想的焊接效果。
例如,在对焊接质量要求较高的应用中,可以选择脉冲直流焊接电流,通过控制脉冲峰值电流和基础电流的比例,来调整焊接温度和熔深,提高焊接质量。
电焊机 工作原理
电焊机工作原理
电焊机的工作原理是利用高温和高能量的电弧,将金属材料加热融化,并通过外加的电流与气体或者焊条产生的熔融金属填充到焊缝当中,使焊缝处金属得到结合,从而实现焊接的目的。
电焊机主要分为直流电焊机和交流电焊机两种类型。
直流电焊机主要通过变压器来改变电压和电流,输出直流电流,而交流电焊机则通过整流装置将交流电转换为直流电流。
在电焊机工作时,首先需要进行电源接入。
在直流电焊机中,正极接入工件,负极接入焊枪,而在交流电焊机中,焊机的电极有一个固定的插头,可以插入插座。
接通电源后,通过焊机的电源变压器将低电压提高到合适的焊接电压。
然后,通过焊机的电流调节开关,调节所需的电流大小。
电流大小的调节决定了焊接的热能大小,也决定了焊接时金属材料的熔化和液态形态的程度。
接下来,将焊枪的电极与工件的焊接区域相接触,形成一个电弧。
电弧通过两极之间的空隙产生,产生高温和高能量,使工件和焊枪达到熔化状态。
焊条可以通过填充和烧焊的方式,将熔融的金属填充在工件接触面上,形成焊缝。
在焊接过程中,焊枪的移动速度和角度非常重要。
移动速度过快或过慢都会影响焊接的质量,而角度的选择则会影响焊缝的形状和深度。
在焊接完成后,需要将焊枪和工件清理干净,以避免电极和焊缝的氧化腐蚀。
同时,也需要关闭电源,并注意安全操作。
总结来说,电焊机通过产生高温和高能量的电弧,将金属材料加热融化,并通过焊条的填充,实现焊缝处金属的结合。
不同类型的电焊机有着不同的工作原理,但都是基于电弧的原理实现焊接。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交流电焊机和直流电焊机区别
交流电焊机交流电焊机实质上是一种特殊的降压变压器。
将220V和380V交流电变为低压的交流电,交流电焊机既是输出电源种类为交流电源的电焊机。
焊接变压器有自身的特点,外特性就是在焊条引燃后电压急剧下降的特性。
交流电焊机使用时要正确接线,即电焊机的外壳与二次侧应可靠地保护接零或接地,防止外壳露点或高压窜入低压对人体造成触电危险,如下图所示,但它的焊钳端不能保护接零或接地,电焊机的电源线应为三心橡皮软线值,修复或更换损坏件,检查导线电缆的绝缘是否有损伤,使设备处于良好的技术状态。
为了适应不同材料和板厚的焊接要求,焊接电流能从几十安培调到几百安培,并可根据工件的厚度和所用焊条直径的大小任意调节所需的电流值。
电流的调节一般分为两级:一级是粗调,常用改变输出线头的接法(Ⅰ位置连接或Ⅱ位置连接),从而改变内部线圈的圈数来实现电流大范围的调节,粗调时应在切断电源的情况下进行,以防止触电伤害;另一级是细调,常用改变电焊机内“可动铁芯”(动铁芯式)或“可动线圈”(动圈式)的位置来达到所需电流值,细调节的操作是通过旋转手柄来实现的,当手柄逆时针旋转时电流值增大,手柄顺时针旋转时电流减小,细调节应在空载状态下进行。
各种型号的电焊机粗调与细调的范围,可查阅标牌上的说明。
直流焊机直流焊机一般分为可控硅整流和逆变两种,现在用的较多的是逆变焊机。
优点:
1.同规格400A焊机体积比交流焊机一般小一半以上,重量约为交流焊机的1/3左右,所有移动特别方便。
2.同规格的逆变焊机比交流焊机节约电能1/3以上,电费省很多哟。
3.酸性焊条、碱性焊条都可以焊接
4.电流调节很方便,只要旋一下电位器就可以,一般焊机还有电流预显功能
5. 三相供电,对电网影响较小。
