DS7400调试说明

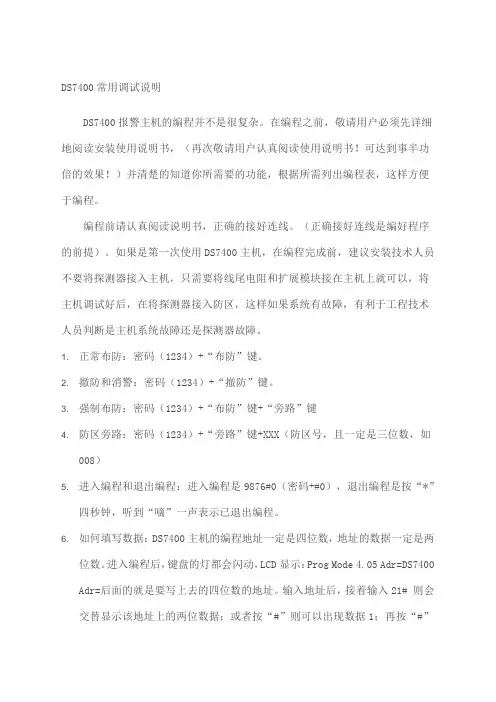

DS7400常用调试说明DS7400报警主机的编程并不是很复杂。

在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。

正常布防：密码（1234）+“布防”键。

撤防和消警：密码（1234）+“撤防”键。

强制布防：密码（1234）+“布防”键+“旁路”键防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。

如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。

输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr=确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。

其中01代表延时防区；03代表即时防区；07代表24小时防区。

（此项一般不用编写，用出厂值即可）确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。

（注意：此项一定要编写）防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。

数据1代表前面一个防区，数据二代表后面的一个防区。

此类表示防区使用那种扩充模块。

如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。

分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。

DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。

出厂值是0；数据2表示有无公共分区，出厂值是0。

（如果系统不分区，此项不用编程）DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区，0288代表第三、四防区，如此类推………。

数据1代表前面一个防区，数据二代表后面的一个防区。

数据1、2可以设定为0—7，代表着1分区到8分区。

（如果系统不分区，此项不用编程）DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。

地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。

数据1、2表示键盘的功能。

0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。

（如果系统不分区，此项不用编程）DS7400键盘管理哪个分区：（地址是3139—3146），地址（3139—3146）代表着键盘号，3139代表第一、二号键盘，31402代表第三、四号键盘，如此类推。

数据1、2表示键盘具体管理哪个分区，0表示管理1分区；1表示管理2分区……. 7表示管理8分区。

（如果系统不分区，此项不用编程）DS7400防区旁路编程：（地址是2721—2724），具体编程请参考说明书P26—P27。

（注意：如果防区需要旁路，则此项一定要编写）DS7400强制布防和接地故障：（地址是2732）数据1表示可以强制布防多少个防区，数据2表示系统是否检查接地故障，出厂值是1，如果接地有问题排除不了，则可把数据2修改为0。

DS7400修改编程密码：（地址是7589）可以输入4—6位数的密码DS7400修改主操作密码：（地址是7592）可以输入4—6位数的密码DS7400电话报警编程：需要电话报警的用户，在编程时要输入正确的电话号码、通讯格式、用户编码。

DS7400电话号码的设定：（地址是3159、3175）可以设定两个电话号码，输入3159后就可以输入你所需要的报警电话号码。

设定通讯格式：（地址是3156、3157），其中3156是第一个电话的格式，3157是第二个电话的格式，把3156和3157的数据都设定为60或62用户编号：（地址是3429—3159）详细操作见说明书下面将列一些大家最常见的情况作一些简要说明。

首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。

进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。

然后再对应下面的情况，对号入座。

第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。

例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0（进入编程）0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）按*号键4秒退出编程。

第二种情况：简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

DS7457I的地址也将从9开始拔。

参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。

上面已告诉大家设防区时的数值（03为立即，07为24小时）。

防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。

例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。

也许和说明书上有一些出入，不管什么方法，实现即可。

第三种情况：周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。

例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。

则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。

所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）每个DS7465I设备占用两个地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。

且都为立即防区。

每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。

输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。

每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。

因为这次是联动本身继电器，第三个地址可不设置参数。

每个参数都想了解为什么非一两天能讲明白。

对于上面的要实现的功能将作如下编程。

设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为070040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别为：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。

功能1 :2772= *4*2 2773=09(防区)功能2 :2775= *4*2 2776=11(防区)功能3 :2778= *4*2 2779=13(防区)依此类推。

BOSCH的联动编程相对复杂（至于比起其它的功能来说是这样）。

所以用的人较少。

第四种情况：系统与中心软件CMS7000之间的设置。

需要额外增加一个串口转换模块DS7412（现名DS4010I）此设备是接在辅助接口（OPTION）上，要把4010上的地址码（2,5,7）拔到ON ,将板上LED ENABLE插针跳上。

对应灯可以指示与主机及电脑之间的通信状态。

串口线厂家通常不配。

大多人做或买时注意对应（1-1,2-3,3-2,4-6,5-5,6-4,7-8,8-7,9-9）设备地址和线是使用这个设备常出现的一些问题。

注意一下便可。

然后在键盘上输入4019 18# 4020 25#，这时DX4010上的红色灯和绿色灯都在闪烁，表示主机与软件联接成功第五种情况：DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。

仅讲与DS7400的直连。

DS7400软件版本V4.0以上(早期版本在此不讲)。

设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。

有关硬件方面的设置请看DSR-32C的说明书，并随机配有一张光盘及继电器联动的设置软件。

时间编程一些常用指令：在撤防状态下输入1234（主码）+#0，键盘会连续滚动显示两次：0 User change (修改个人密码)1 auto arm setup (自动布防)2 Change Date (系统日期)3 Change Date of PIN Expiration(截止日期)4 Auto Disarm (自动撤防)6 Change Time (系统时间)8 Print History Start/Stop (无效)输入0，可更改个人密码：0：主码，最高权限1：有不能更改其他密码外的所有权限2：能旁路和布防（撤防）3：只能布防4：临时密码，在规定时间内有效5：胁持码6：入口码，可控制可编程输出口，输出口有一个脉冲10秒的输出更改密码步骤：输入1，设置自动布防输入2，设置系统日期：输入6，设置系统时间：德国博世电话编程主要内容：报告路径编程：3153+11、3154+11；电话号码总体编程：31545+40；确定通讯格式和握手音：3156+*20、3157+*20；时件报告代码：3209+11；确定用户编号：3429+1111、3431+2222；6、第一个电话号码：3159+共可以输入十六位号码；7、第二个电话号码：3175+共可以输入十六位号码；如果客户只需要编程一个电话号码，就编3156、3159地址就可以了博世报警主机系统的主要一些操作指令：设防：1234+ON撤防：1234+OFF进入编程：9876+#+0退出编程：*按4秒恢复出厂值：4058+01编程主要内容：综合地址：0000+15防区编程：0001+21（即时）、0002+22（24小时防区）防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）取消接地检测：2732+00补充说明：１、前端探测器接线方法：红外对射+7457黄—NC，黑—电阻—COM或黄—NO—电阻—COM—黑即NC串接电阻，NO并接电阻红—BUS+ 黑—BUS –象山三中室内报警安装及编程设备组成：DS7400主机1台、DS7447键盘1个、DS7432八防区模块19个、DS9370 吸顶探测器设备分布：明德楼3个DS7432、20个DS9370 设为防区一新民楼3个DS7432、20个DS9370 设为防区二至善楼3个DS7432、20个DS9370 设为防区三实验楼5个DS7432、34个DS9370 设为防区四行政楼4个DS7432、30个DS9370 设为防区五体育馆1个DS7432、3 个DS9370 设为防区六编程：确定防区功能：9876#0－＞0039－＞06#06#06#……设完所需分区长按*退出，注：００#屏蔽该防区。
